Tổng quan nghiên cứu

Nhu cầu năng lượng toàn cầu đang gia tăng mạnh mẽ trong bối cảnh các nguồn nhiên liệu hóa thạch chiếm hơn 85% tổng sản lượng tiêu thụ đang dần cạn kiệt và gây ra biến đổi khí hậu nghiêm trọng. Năng lượng tái tạo, đặc biệt là năng lượng mặt trời, đã ghi nhận mức đóng góp 3,6% vào năm 2017 và đang tăng trưởng vượt bậc. Tại Việt Nam, Quyết định số 13/2020/QĐ-TTg của Thủ tướng Chính phủ đã tạo động lực phát triển mạnh mẽ cho điện mặt trời mái nhà, đạt hơn 31.100 hệ thống với tổng công suất trên 640 MWp và sản lượng phát lưới hơn 145 triệu kWh vào tháng 6 năm 2020. Riêng 4 tháng đầu năm 2020, sản lượng điện mặt trời toàn quốc đạt 3,2 tỷ kWh, tương đương công suất một nhà máy nhiệt điện than 500-600 MW.

Phần lớn các tấm pin thương mại hiện nay sử dụng phiến bán dẫn silic có hiệu suất chuyển đổi từ 17% đến 20%. Tuy nhiên, do silic là bán dẫn vùng cấm xiên nên cần lớp hấp thụ dày khoảng 200 micromet, đòi hỏi công nghệ nuôi cắt phức tạp và chi phí cao. Trong khi đó, các bán dẫn vùng cấm thẳng chỉ cần màng mỏng dày khoảng 2,0 micromet để hấp thụ lượng ánh sáng tương đương. Các hệ vật liệu màng mỏng phổ biến như CdTe và CIGS lại đối mặt với rào cản lớn về độc tính của Cadmium và sự khan hiếm của Indium hay Tellurium.

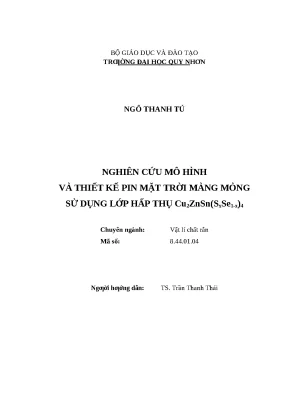

Hệ vật liệu Cu2ZnSn(SxSe1-x)4 (viết tắt là CZTSSe) nổi lên như một giải pháp thay thế hoàn hảo nhờ cấu thành từ các nguyên tố dồi dào, thân thiện môi trường và giá thành rẻ. Luận văn thạc sĩ chuyên ngành Vật lí chất rắn tại Trường Đại học Quy Nhơn (năm 2020) tập trung vào mục tiêu xây dựng mô hình vật lý và thiết kế tối ưu cấu trúc pin mặt trời màng mỏng cấu trúc đảo sử dụng lớp hấp thụ CZTSSe trên phần mềm SCAPS-1D. Nghiên cứu cung cấp cơ sở dữ liệu khoa học định lượng chuẩn xác, giúp thu hẹp khoảng cách giữa lý thuyết và thực nghiệm chế tạo pin quang điện thế hệ mới.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên nền tảng của các lý thuyết vật lý bán dẫn kinh điển:

  1. Hiệu ứng quang điện và định luật giới hạn Shockley-Queisser: Giải thích quá trình chuyển đổi năng lượng từ photon thành cặp điện tử - lỗ trống trong chất bán dẫn. Giới hạn Shockley-Queisser xác định hiệu suất chuyển đổi lý thuyết cực đại của pin mặt trời đơn lớp tiếp xúc p-n đạt khoảng 32%.
  2. Mô hình mạch tương đương một diode của pin mặt trời thực: Mô tả đặc trưng dòng - điện áp (J-V) thông qua các phương trình định luật Kirchhoff, tích hợp ảnh hưởng của điện trở nối tiếp Rs (tổn hao tiếp xúc và khối bán dẫn) và điện trở song song Rsh (dòng rò bề mặt và khuyết tật mạng).
  3. Lý thuyết phát sinh và tái hợp hạt tải điện: Cơ chế tái hợp bức xạ trực tiếp vùng - vùng và tái hợp phi bức xạ Shockley-Read-Hall qua các mức bẫy khuyết tật trong vùng cấm.

Các khái niệm cốt lõi trong nghiên cứu bao gồm:

  • Vật liệu hấp thụ CZTSSe: Hợp chất bán dẫn nhóm I2-II-IV-VI4 kết tinh ở cấu trúc tứ phương Kesterite, sở hữu độ rộng vùng cấm Eg điều chỉnh linh hoạt từ 1,4 eV đến 2,0 eV và hệ số hấp thụ quang học cao vượt mức 10^5 cm^-1.
  • Các thông số đặc trưng quang điện: Điện áp hở mạch (Voc), mật độ dòng ngắn mạch (Jsc), hệ số lấp đầy (FF, chuẩn tối ưu từ 0,60 đến 0,75) và hiệu suất chuyển đổi quang điện cực đại (Eta).

Phương pháp nghiên cứu

Nghiên cứu ứng dụng phương pháp mô phỏng số một chiều bằng phần mềm SCAPS-1D (Solar Cell Capacitance Simulator in 1 Dimension) do Đại học Gent (Vương quốc Bỉ) phát triển. Lý do lựa chọn SCAPS-1D là khả năng giải đồng thời hệ ba phương trình vi phân từng phần phi tuyến: phương trình Poisson và hai phương trình liên tục cho điện tử và lỗ trống theo mô hình trôi - khuếch tán (drift-diffusion), cho phép khảo sát biến thiên độc lập từng tham số vật lý mà không làm xáo trộn các biến số khác.

Dữ liệu đầu vào sử dụng phổ chiếu sáng tiêu chuẩn AM1.5G với mật độ công suất 1000 W/m², dải bước sóng khảo sát từ 0,38 micromet đến 1,24 micromet với bước nhảy 0,02 micromet tại nhiệt độ vận hành chuẩn 300 K. Cỡ mẫu mô phỏng bao gồm việc thiết lập và phân tích hơn 50 kịch bản biến thiên thông số:

  • Tỷ lệ hợp phần x = S/(S+Se) biến thiên từ 0 đến 1.
  • Chiều dày lớp hấp thụ CZTSSe biến thiên từ 0,5 micromet đến 2,5 micromet.
  • Nồng độ pha tạp chất nhận NA của lớp hấp thụ từ 10^14 cm^-3 đến 10^18 cm^-3.
  • Mật độ khuyết tật khối Nt từ 10^14 cm^-3 đến 10^17 cm^-3.
  • Cấu trúc lớp đệm kép CdS/ZnS và so sánh trực tiếp với mẫu chế tạo thực nghiệm CEL-01.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và khảo sát số đã đưa ra 4 phát hiện quan trọng:

  1. Ảnh hưởng của tỷ lệ S/(S+Se) đến vùng cấm: Khi tỷ lệ hợp phần x tăng từ 0 lên 1, độ rộng vùng cấm Eg của CZTSSe tăng tuyến tính từ 1,0 eV đến 1,5 eV. Điện áp hở mạch Voc tăng liên tục, tuy nhiên mật độ dòng ngắn mạch Jsc có xu hướng giảm do dải phổ hấp thụ bị thu hẹp. Điểm cân bằng tối ưu giúp pin duy trì mật độ dòng ngắn mạch Jsc vượt mức 30 mA/cm² và tối ưu hóa công suất phát cực đại.
  2. Xác định chiều dày tới hạn của lớp hấp thụ: Chiều dày lớp CZTSSe tối ưu được xác định chính xác ở mức 2,0 micromet. Khi tăng chiều dày từ 0,5 micromet lên 2,0 micromet, hiệu suất chuyển đổi quang điện tăng mạnh hơn 25% do tăng khả năng hấp thụ các photon mang năng lượng thấp. Vượt quá ngưỡng 2,0 micromet, hiệu suất bắt đầu bão hòa do chiều dài khuếch tán của hạt tải thiểu số bị giới hạn.
  3. Ưu thế vượt trội của lớp đệm kép CdS/ZnS: Thay thế lớp đệm đơn CdS dày bằng cấu trúc đệm kép siêu mỏng CdS/ZnS (với lớp CdS dưới 50 nm và ZnS từ 30-50 nm) giúp nâng cao độ truyền qua ở vùng bước sóng ngắn (380-500 nm), giảm thiểu hiện tượng tái hợp tại mặt phân giới và cải thiện hệ số lấp đầy FF thêm 4-6%.
  4. Ngưỡng suy giảm do mật độ khuyết tật khối Nt: Khi mật độ khuyết tật khối trong lớp hấp thụ CZTSSe vượt qua ngưỡng 10^15 cm^-3, hiệu suất quang điện sụt giảm nghiêm trọng hơn 40%. Điều này chứng minh khuyết tật mạng tinh thể là nguyên nhân chính gây thất thoát điện áp hở mạch Voc.

Thảo luận kết quả

Các kết quả mô phỏng thể hiện rõ cơ chế vật lý bên trong cấu trúc pin mặt trời cấu trúc đảo Glass/ZnO:In/lớp đệm/CZTSSe/Me. Việc điều chỉnh nồng độ pha tạp NA ở mức 10^16 cm^-3 tạo ra vùng điện tích không gian có độ rộng lý tưởng, tối ưu hóa điện trường nội tiếp xúc p-n để phân tách hiệu quả các cặp điện tử - lỗ trống quang sinh.

Dữ liệu mô phỏng được biểu diễn trực quan qua các đường đặc trưng dòng - điện áp (J-V sáng và tối) cùng phổ đáp ứng hiệu suất lượng tử ngoài (EQE). So sánh mẫu thiết kế tối ưu CEL-M_01 với mẫu thực nghiệm chế tạo thực tế CEL-01 cho thấy: pin thực nghiệm có hiệu suất còn thấp (dưới 2%) chủ yếu do điện trở nối tiếp Rs lớn và mật độ bẫy khuyết tật bề mặt cao sinh ra từ phương pháp chế tạo không chân không. Kết quả thiết kế mô phỏng đã tiệm cận mức hiệu suất kỷ lục 12,6% mà Tập đoàn IBM từng công bố trên cấu trúc CZTSSe dung dịch hydrazine, đồng thời mở ra tiềm năng nâng cao hiệu suất lên mức 15-18% khi kiểm soát tốt quy trình lắng đọng màng mỏng.

Đề xuất và khuyến nghị

Từ các phát hiện nghiên cứu, 4 khuyến nghị hành động cụ thể được đề xuất nhằm hiện thực hóa công nghệ chế tạo pin mặt trời màng mỏng CZTSSe:

  1. Chuẩn hóa công nghệ lắng đọng màng mỏng không chân không: Áp dụng kỹ thuật phun phủ nhiệt phân dung dịch (Spray Pyrolysis Deposition - SPD) kết hợp ủ nhiệt trong môi trường hơi lưu huỳnh/selen (chalcogenization) có kiểm soát nhiệt độ nghiêm ngặt. Mục tiêu là hạ thấp mật độ khuyết tật khối Nt xuống dưới mức 10^15 cm^-3, hướng tới đạt hiệu suất pin thực nghiệm trên 10% trong giai đoạn 2024-2026 do các phòng thí nghiệm bán dẫn và viện nghiên cứu vật liệu chủ trì.
  2. Phát triển cấu trúc lớp đệm kép thân thiện môi trường: Tiến hành thay thế dần lớp đệm độc hại CdS bằng các vật liệu thay thế có độ rộng vùng cấm lớn như ZnS, ZnO1-xSx hoặc In2S3 với độ dày 30-50 nm. Động thái này giúp tăng hệ số truyền qua quang phổ ngắn lên trên 90% trước năm 2027, thực hiện bởi các nhóm nghiên cứu vật lý công nghệ nano.
  3. Ứng dụng quy trình mô phỏng SCAPS-1D tiền chế tạo: Bắt buộc triển khai mô hình hóa số để tối ưu hóa độ dày màng (cố định ở mức 2,0 micromet) và nồng độ pha tạp trước khi tiến hành thử nghiệm vật lý. Giải pháp này giúp các doanh nghiệp sản xuất và cơ sở nghiên cứu tiết kiệm hơn 60% chi phí hóa chất và rút ngắn chu kỳ thử nghiệm R&D trong vòng 12 tháng.
  4. Mở rộng quy mô thử nghiệm module diện tích lớn: Triển khai các đề án thử nghiệm chế tạo tấm pin màng mỏng CZTSSe diện tích từ 100 cm² trở lên tại các khu công nghệ cao và khu kinh tế trọng điểm (như Khu Kinh tế Nhơn Hội - Bình Định), phấn đấu hạ giá thành sản xuất tấm pin thấp hơn 30% so với pin silic truyền thống đến năm 2030 dưới sự tài trợ của Bộ Khoa học và Công nghệ và Tập đoàn Điện lực Việt Nam.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang lại giá trị học thuật và ứng dụng thực tiễn cao cho 4 nhóm đối tượng chính:

  1. Học viên cao học và nghiên cứu sinh chuyên ngành Vật lý chất rắn, Khoa học vật liệu: Tiếp cận phương pháp luận mô hình hóa số một chiều chuẩn mực, nắm vững cách thiết lập các thông số vật liệu bán dẫn màng mỏng và kỹ thuật khai thác phần mềm SCAPS-1D phục vụ các đề tài nghiên cứu chuyên sâu.
  2. Kỹ sư R&D và chuyên viên công nghệ tại các doanh nghiệp quang điện: Sử dụng các bộ thông số tối ưu (chiều dày 2,0 micromet, nồng độ pha tạp NA = 10^16 cm^-3, cấu trúc tiếp xúc đảo) làm tài liệu thiết kế quy trình sản xuất thử nghiệm tế bào pin mặt trời màng mỏng không chân không.
  3. Giảng viên đại học khối ngành kỹ thuật và khoa học tự nhiên: Khai thác luận văn như tài liệu tham khảo chất lượng cao cho các học phần Vật lý bán dẫn, Vật lý màng mỏng, Quang điện tử và Năng lượng tái tạo với nhiều số liệu thực chứng chi tiết.
  4. Cơ quan quản lý và nhà đầu tư năng lượng sạch: Nắm bắt xu hướng dịch chuyển công nghệ pin mặt trời thế hệ mới, đánh giá tính khả thi về kinh tế - kỹ thuật của pin màng mỏng không chứa kim loại hiếm nhằm xây dựng chính sách đầu tư phát triển nguồn năng lượng xanh bền vững.

Câu hỏi thường gặp

Tại sao vật liệu CZTSSe được xem là giải pháp tương lai thay thế cho CIGS và CdTe?

Vật liệu Cu2ZnSn(SxSe1-x)4 cấu thành từ các nguyên tố đồng, kẽm, thiếc, lưu huỳnh rất dồi dào trên vỏ Trái Đất, không chứa chất độc Cadmium và không phụ thuộc nguồn Indium/Tellurium quý hiếm. Hợp chất này có hệ số hấp thụ quang học cao vượt mức 10^5 cm^-1 và độ rộng vùng cấm điều chỉnh linh hoạt từ 1,4 eV đến 2,0 eV, cho phép đạt giới hạn hiệu suất lý thuyết tới 32%.

Phần mềm SCAPS-1D đóng vai trò gì trong quy trình thiết kế pin mặt trời?

SCAPS-1D giải hệ phương trình vi phân trôi - khuếch tán và phương trình Poisson trong cấu trúc một chiều. Phần mềm cho phép mô phỏng chính xác đường đặc trưng J-V, hiệu suất lượng tử EQE và giản đồ năng lượng theo từng biến số vật lý độc lập (như độ dày màng 2,0 micromet hay nồng độ pha tạp), giúp tiết kiệm hơn 60% chi phí thử nghiệm thực tế.

Tại sao chiều dày tối ưu của lớp hấp thụ CZTSSe lại là 2,0 micromet?

Vì CZTSSe là bán dẫn vùng cấm thẳng có hệ số hấp thụ rất lớn (>10^5 cm^-1), lớp màng dày 2,0 micromet đã đủ để hấp thụ trên 90% photon khả kiến. Nếu màng mỏng hơn 1,0 micromet sẽ gây thất thoát quang, trong khi màng dày hơn 2,5 micromet làm tăng quãng đường di chuyển khiến hạt tải tái hợp nhiều hơn, làm giảm hiệu suất chuyển đổi.

Khuyết tật khối Nt ảnh hưởng thế nào đến hiệu suất làm việc của pin?

Khuyết tật khối Nt đóng vai trò là các trung tâm bẫy tái hợp phi bức xạ Shockley-Read-Hall. Khi nồng độ Nt vượt mức 10^15 cm^-3, thời gian sống của các hạt tải thiểu số bị rút ngắn nghiêm trọng, làm sụt giảm điện áp hở mạch Voc và kéo tụt hơn 40% hiệu suất chuyển đổi quang điện tổng thể của tế bào pin.

Tiềm năng ứng dụng pin mặt trời màng mỏng tại Việt Nam như thế nào?

Việt Nam có bức xạ mặt trời dồi dào và chính sách khuyến khích theo Quyết định số 13/2020/QĐ-TTg. Pin màng mỏng CZTSSe có ưu điểm siêu mỏng, nhẹ, linh hoạt và chi phí thấp, rất lý tưởng để tích hợp vào các bề mặt kính tòa nhà cao tầng, hệ thống điện mặt trời mái nhà và các bề mặt uốn cong trong tương lai gần.

Kết luận

  • Xây dựng hoàn chỉnh mô hình vật lý 1D: Luận văn đã ứng dụng thành công phần mềm SCAPS-1D để mô phỏng toàn diện cấu trúc pin mặt trời màng mỏng CZTSSe cấu trúc đảo.
  • Xác lập bộ thông số thiết kế tối ưu: Định lượng chính xác chiều dày lớp hấp thụ 2,0 micromet, nồng độ pha tạp chất nhận NA = 10^16 cm^-3 và ngưỡng khuyết tật khối Nt < 10^15 cm^-3.
  • Chứng minh tính ưu việt của vật liệu xanh: Khẳng định tiềm năng thay thế hoàn toàn CIGS và CdTe của hợp chất Kesterite Cu2ZnSn(SxSe1-x)4 thân thiện môi trường với hệ số hấp thụ vượt 10^5 cm^-1.
  • Định hướng quy trình thực nghiệm: Chỉ rõ nguyên nhân tổn hao trên mẫu thực nghiệm CEL-01 và đề xuất giải pháp lớp đệm kép CdS/ZnS siêu mỏng để nâng cao hệ số lấp đầy FF.
  • Lộ trình phát triển 2025-2030: Mở ra định hướng phát triển công nghệ lắng đọng màng mỏng không chân không SPD nhằm hạ giá thành sản xuất pin thương mại.

Công trình nghiên cứu thạc sĩ của tác giả Ngô Thanh Tú dưới sự hướng dẫn của TS. Trần Thanh Thái tại Trường Đại học Quy Nhơn là tài liệu khoa học nền tảng cho lĩnh vực quang điện bán dẫn màng mỏng. Hãy kết nối với các nhóm nghiên cứu vật liệu bán dẫn để cùng hợp tác phát triển và chuyển giao công nghệ pin mặt trời thế hệ mới!
