Tổng quan luận án

Khoan là một trong những nguyên công gia công cơ khí phổ biến, chiếm khoảng 30% tổng khối lượng trong quy trình gia công kim loại bằng cắt gọt, xếp trên tiện (20%), phay (16%) và cắt ren (15%). Khác với các phương pháp gia công trong không gian mở như phay, bào hay tiện, quá trình khoan diễn ra trong không gian kín, nơi việc cắt gọt diễn ra đồng thời với quá trình đẩy phoi ngược ra khỏi lòng lỗ. Khi thực hiện khoan lỗ sâu với tỉ số độ sâu trên đường kính $L/D \ge 5$, đặc biệt trên các vật liệu dẻo như hợp kim nhôm, hiện tượng phoi bị biến dạng dẻo lớn tạo thành phoi dây dài, dính bám vào rãnh xoắn và cọ xát mạnh với thành lỗ gây kẹt phoi, làm tăng đột biến lực cắt, mô men xoắn và nhiệt độ vùng cắt. Đối với các lỗ có đường kính nhỏ dưới 5 mm, không gian chứa và thoát phoi càng chật hẹp, nguy cơ gãy mũi khoan là rất cao.

Các giải pháp truyền thống như khoan nhắp gián đoạn (peck-drilling), bôi trơn làm nguội tối thiểu (MQL), sử dụng mũi khoan có lỗ dẫn dầu bên trong hay rung động tần số thấp đòi hỏi kết cấu thiết bị phức tạp, chi phí dụng cụ cao hoặc chưa giải quyết triệt để sự cố kẹt phoi khi gia công lỗ sâu nhỏ. Công nghệ gia công có trợ giúp của rung động siêu âm (Ultrasonic Assisted Machining - UAM) nói chung và khoan có trợ giúp của rung động siêu âm (Ultrasonic Assisted Drilling - UAD) nói riêng là phương pháp bổ sung rung động cưỡng bức tần số cao ($f \ge 20\text{ kHz}$) với biên độ micromet vào chuyển động tương đối giữa dụng cụ và phôi, tạo ra quá trình cắt gián đoạn theo chu kỳ.

Khoảng trống nghiên cứu được xác định: Mặc dù UAD đã được ứng dụng trên một số vật liệu cứng, nhưng chưa có công bố nào đánh giá một cách hệ thống mức độ cải thiện khả năng thoát phoi khi áp dụng UAD cho nguyên công khoan lỗ nhỏ và sâu ($L/D \ge 8$), đặc biệt trên hợp kim nhôm trong điều kiện không dùng dung dịch bôi trơn làm nguội (khoan khô). Đồng thời, ở thời điểm thực hiện luận án (2019), trong nước chưa có công trình nào nghiên cứu toàn diện về thiết kế, chế tạo và vận hành hệ thống UAD hoàn chỉnh.

Luận án xác định mục tiêu chung là đánh giá mức độ cải thiện khả năng khoan lỗ sâu và nhỏ khi áp dụng gia công có trợ giúp của rung động siêu âm. Ba mục tiêu cụ thể gồm:

  1. Thiết kế, chế tạo hệ thống gia công bằng khoan có trợ giúp của rung siêu âm, tích hợp đồng bộ các thiết bị đo kiểm phù hợp với điều kiện chế tạo trong nước để phục vụ nghiên cứu thực nghiệm.
  2. Đánh giá ảnh hưởng của rung động siêu âm đến quá trình cắt khi khoan lỗ sâu trên hợp kim nhôm thông qua 04 chỉ tiêu: năng suất gia công, lực dọc trục, mô men xoắn và nhiệt độ trên phôi.
  3. Phát triển mô hình toán học mô tả động thái biến thiên của mô men xoắn mũi khoan theo độ sâu lỗ khoan nhằm dự đoán độ sâu khoan liên tục an toàn tối đa và hỗ trợ tối ưu hóa quá trình gia công trong thực tiễn.

Giả thuyết khoa học của đề tài: Việc bổ sung rung động siêu âm vào mũi khoan theo phương dọc trục làm thay đổi động thái ma sát giữa phoi với rãnh xoắn dụng cụ và thành lỗ khoan, thúc đẩy quá trình bẻ vụn phoi, từ đó làm giảm lực dọc trục, mô men cản và hạ nhiệt độ gia công.

Đối tượng và phạm vi nghiên cứu:

  • Đối tượng nghiên cứu: Quá trình cắt gọt và thoát phoi khi khoan lỗ nhỏ và sâu có trợ giúp của rung động siêu âm.
  • Phạm vi nghiên cứu: Thực nghiệm trên vật liệu hợp kim nhôm Al-6061; sử dụng mũi khoan xoắn bằng thép gió tiêu chuẩn có đường kính 3 mm và 4 mm; tỉ số độ sâu trên đường kính $L/D \ge 8$; chế độ gia công khô; các thí nghiệm được triển khai trong điều kiện phòng thí nghiệm trên hệ thống UAD tự thiết kế và chế tạo.

Tổng quan tài liệu và vị trí của luận án

Luận án đã tổng quan hệ thống các nghiên cứu thực nghiệm UAD trên thế giới theo 07 hướng ảnh hưởng chính:

  1. Ảnh hưởng đến quá trình tạo phoi: Các nghiên cứu của B. Akbari (2007), V. Baghlani và cộng sự (2015) trên Inconel 738-LC; Farrukh Makhdum và cộng sự (2014) trên composite CFRP; Simon S. Chang và Gary M. Bone (2005), S. Amini và cộng sự (2013), A. Barani và cộng sự (2014), R. Stoll (2004) trên hợp kim nhôm; U. Heisel và cộng sự (2008) trên hợp kim đồng ECU-57; Gao Xing-jun và cộng sự (2011) trên hợp kim chịu nhiệt GH161 đều xác nhận UAD làm giảm chiều dài phoi, phoi bị bẻ vụn thành mảnh nhỏ, làm giảm diện tích tiếp xúc và triệt tiêu hiện tượng dính bám vật liệu trên lưỡi cắt.
  2. Ảnh hưởng đến lực dọc trục: P. Mehbudi và cộng sự (2013) ghi nhận lực dọc trục giảm đến 40% trên GFRP; Baghlani và cộng sự (2013) ghi nhận lực giảm rõ rệt theo biên độ rung trên Inconel 738LC; Pujana và cộng sự (2009) thấy lực dọc trục giảm từ 10% đến 23% trên Ti6Al4V; M. Ubartas và cộng sự (2011) thấy lực giảm 46% ở tần số 16,6 kHz trên thép C48; K. Alam và cộng sự (2011) báo cáo lực giảm 45%–55% trên xương động vật; V. Babitsky và cộng sự (2007) ghi nhận lực giảm tới 90% trên CFRP; S. Amini và cộng sự (2012, 2013) ghi nhận lực giảm 50%–70% trên Al2024; Simon S. Chang và Gary M. Bone (2005) ghi nhận giảm 20% trên A1100; Xiaofeng Li và cộng sự (2016) ghi nhận giảm 10%–40% trên Al7075-T6; Alejandro Sanda và cộng sự (2016) ghi nhận giảm 4%–32% trên CFRP và 14%–32% trên Ti6Al4V; Ostasevicius và cộng sự (2012) ghi nhận giảm 12%–46% trên thép XC48; Aniruddha Gupta và cộng sự (2014) khảo sát biến thiên lực trên CFRP.
  3. Ảnh hưởng đến mô men xoắn: R. Stoll (2004) khảo sát khoan nhôm bằng mũi khoan carbide và thép gió phi 6 mm thấy mô men giảm 30%–50%; U. Heisel và cộng sự (2008) khoan hợp kim đồng ECU-57 với $L/D=20$ thấy mô men lớn nhất giảm khoảng 5 lần; M. Ubartas và cộng sự (2011) và V. Ostasevicius và cộng sự (2012) ghi nhận mô men giảm 13%–20% ở 16,6 kHz trên thép C48 và XC48; K. Alam và cộng sự (2011) ghi nhận mô men trung bình giảm 30% khi khoan xương; Farrukh Makhdum và cộng sự (2014) ghi nhận mô men giảm 92%–94% trên CFRP ở lượng tiến dao nhỏ hơn 20 mm/phút.
  4. Ảnh hưởng đến nhiệt cắt: Vishal Gupta và Pulak M. Pandey (2016), Khurshid Alam và cộng sự (2015), Vishal Gupta và cộng sự (2017) ghi nhận nhiệt độ giảm trung bình 46% khi khoan xương y tế; J. Pujana và cộng sự (2009) đo nhiệt trên Ti6Al4V; Farrukh Makhdum và cộng sự (2014), Alejandro Sanda và cộng sự (2016), Aniruddha Gupta và cộng sự (2014) đánh giá phân bố nhiệt độ trên vật liệu composite CFRP.
  5. Ảnh hưởng đến chất lượng gia công: A. Barani và cộng sự (2014) ghi nhận độ nhám giảm 50%–70% trên Al2024-T6; Simon S. Chang và Gary M. Bone (2005) ghi nhận chiều cao ba-via giảm 85% trên A1100; B. Akbari (2007) và V. Baghlani và cộng sự (2013, 2015) ghi nhận độ tròn cải thiện 80%, độ trụ cải thiện 50% và độ nhám giảm 52% trên Inconel 738LC; M. Kadivar và cộng sự (2012) ghi nhận chiều cao ba-via giảm 83,2% trên Al/SiC; Aniruddha Gupta và cộng sự (2014) ghi nhận độ lệch tâm giảm 82,8% trên CFRP.
  6. Ảnh hưởng đến tuổi bền dụng cụ: Hiromi Isobe và Keisuke Hara (2012, 2015) phân tích ứng suất tập trung và tuổi bền trên Inconel 600; Y. Liao và cộng sự (2007) ghi nhận tuổi bền tăng 2,7 lần trên Inconel 718; Reimund Neugebauer và Andrea Stoll (2004) ghi nhận tuổi bền tăng 20 lần khi khoan nhôm; Hiromichi Onikura và Osamu Ohnishi (1998) khoan Al2017 với $L/D=7$ ghi nhận tỷ lệ gãy mũi khoan giảm từ 75% ở khoan thường xuống 0% ở UAD.
  7. Ảnh hưởng đến năng suất gia công: V. Babitsky và cộng sự (2007) thực hiện thí nghiệm với lực dọc trục không đổi ($P=127,5\text{ N}$) trên composite, cho thấy UAD đạt độ sâu 5 mm sau 20 giây so với 1 mm sau 30 giây của khoan thường.

Về mặt lý thuyết và mô hình hóa, các công bố của Simon S. Chang và Gary M. Bone (2010), Phadnis (2013), Farrukh Makhdum và cộng sự (2014), Fanxia Kong và Yuan-Shin Lee (2015), Hossein Paktinat và Saeid Amini (2017) đã mô phỏng lực cắt, kích thước ba-via và độ lệch trục. Về tính gia công của hợp kim nhôm, các tác giả Wit Grzesik (2016), Derflinger và cộng sự (1999), Dirk Biermann và cộng sự (2012, 2015), Rivero và cộng sự (2005), Durval U. Braga và cộng sự (2002), Hamade RF và Ismail F (2005), J. P. Davim và cộng sự (2006), Jules Kouam và cộng sự (2015), Pierre Faverjon và cộng sự (2015), Sukhpal Singh Chatha và cộng sự (2016), P. N. Chhabra (2001), Oliver Pecat và Ingo Meyer (2013), Mathieu Ladonne và cộng sự (2015) đã khẳng định tính dẻo cao của nhôm làm cho việc khoan khô lỗ sâu theo cách truyền thống gần như không thể thực hiện liên tục do phoi dính kẹt phá vỡ dụng cụ.

Giải pháp công nghệ Tác giả và năm công bố Vật liệu gia công Điều kiện tưới nguội
Rung tần số thấp trợ giúp khoan P. N. Chhabra (2001)
Oliver Pecat, Ingo Meyer (2013)
Mathieu Ladonne và cộng sự (2015)		 Al 6061
Al 2024 T351
Al 7015		 Tưới tràn
Khô
Tưới tràn
Bôi trơn làm nguội tối thiểu (MQL) Durval U. Braga và cộng sự (2002)
J. P. Davim và cộng sự (2006)
Dirk Biermann và cộng sự (2015)
Jules Kouam và cộng sự (2015)
Pierre Faverjon và cộng sự (2015)
Dirk Biermann, Ivan Iovkov (2015)
Sukhpal Singh Chatha và cộng sự (2016)		 Al 356
AA1050
EN AC-46000
Al 7075-T6
Al (7% Si)
AlSi9Cu3
Al 6063		 MQL
MQL
MQL
MQL
MQL
MQL
MQL
Khoan có trợ giúp rung siêu âm (UAD) Simon S. Chang, Gary M. Bone (2009, 2010)
M. Kadivar và cộng sự (2012)
S. Amini và cộng sự (2013, 2016)
A. Barani và cộng sự (2014)
X. Li và cộng sự (2015, 2016)
Hossein Paktinat, Saeid Amini (2017)		 Al 6061-T6
Al/SiC
Al 2024-T6, Al 7075-T6
Al 2024-T6
Al 1050, Al 7075-T6
Al 7075		 Khô
Khô
Khô
Khô
Khô
Khô

Vị trí của luận án: Kế thừa các thành tựu về UAD trên thế giới, luận án tập trung giải quyết bài toán gia công lỗ nhỏ và sâu ($L/D \ge 8$) trên hợp kim nhôm Al-6061 ở điều kiện khoan khô, xây dựng trọn vẹn hệ thống thiết bị thực nghiệm và phát triển mô hình toán học giải tích mô tả sự tăng trưởng mô men cản theo độ sâu lỗ khoan.

Cơ sở lý thuyết và phương pháp nghiên cứu

Cơ sở lý thuyết và động học quá trình UAD

Trong quá trình UAD, rung động siêu âm có thể được bổ sung theo phương dọc trục (axial vibration), phương tiếp tuyến (torsional vibration) hoặc rung kết hợp. Luận án lựa chọn phương án mũi khoan vừa quay vừa rung dọc trục cưỡng bức, phôi được kẹp chặt tịnh tiến về phía mũi khoan. Phương trình dao động điều hòa của đỉnh mũi khoan theo phương dọc trục:

$$x(t) = a \sin(\omega t) = a \sin(2\pi f t)$$

Trong đó: $a$ là biên độ rung, $\omega$ là tần số góc, $f$ là tần số rung siêu âm.

Vận tốc rung tức thời và vận tốc rung cực đại của mũi khoan được xác định bởi:

$$v_{rung}(t) = \dot{x}(t) = a\omega \cos(\omega t)$$ $$V_{MAX} = a\omega = 2\pi f a$$

Điều kiện cốt lõi để xảy ra quá trình cắt gián đoạn (lưỡi cắt tách rời khỏi bề mặt phôi trong mỗi chu kỳ rung) là vận tốc rung cực đại phải lớn hơn tốc độ tiến dao $V$:

$$a\omega > V$$

Mức độ chênh lệch giữa vận tốc rung cực đại và tốc độ tiến dao được biểu diễn qua tỉ số vận tốc $SR$:

$$SR = \frac{2\pi A F}{f N}$$

Trong đó: $A$ là biên độ rung (mm), $F$ là tần số rung (Hz), $N$ là tốc độ quay của trục chính (vòng/phút), $f$ là lượng tiến dao (mm/vòng). Khi $SR > 1$, quá trình va đập vi mô chu kỳ được duy trì, làm thay đổi trạng thái ma sát từ ma sát trượt liên tục sang ma sát động gián đoạn, hỗ trợ tách và bẻ gãy phoi.

Về mặt động lực học khi khoan sâu, tổng mô men xoắn tác dụng lên mũi khoan $T$ được chia thành ba thành phần chính:

  1. Mô men cắt gọt tại các lưỡi cắt chính và lưỡi cắt ngang ($T_{Cut}$ hay $T_1$), phụ thuộc vào chế độ cắt và độ cứng vật liệu, không phụ thuộc vào độ sâu lỗ khoan.
  2. Mô men thoát phoi ($T_{Ce}$ hay $T_2$), sinh ra do ma sát giữa phoi chuyển động trong rãnh xoắn với rãnh mũi khoan và thành lỗ khoan, tăng nhanh theo độ sâu lỗ khoan.
  3. Mô men do hiện tượng trượt gián đoạn và kẹt dính phoi cục bộ ($T_3$), có tính chất ngẫu nhiên, xuất hiện khi phoi tích tụ lớn ở đáy rãnh xoắn.

Phương pháp nghiên cứu và hệ thống thiết bị

Phương pháp nghiên cứu thực nghiệm kết hợp giải tích mô hình hóa:

  • Kỹ thuật phân tích thống kê: Sử dụng kiểm định giả thuyết $t$-test hai mẫu (2-sample t-test) để đánh giá sự khác biệt có ý nghĩa thống kê giữa khoan thường (CD) và khoan có trợ giúp rung siêu âm (UAD); phân tích tương quan xám (Grey Relational Analysis - GRA) và tối ưu hóa quan hệ xám (GRAO) dựa trên tỉ số tín hiệu trên nhiễu ($S/N$) để chọn bộ thông số công nghệ tối ưu.
  • Kỹ thuật hồi quy phi tuyến: Xác định các hệ số của mô hình mô men hàm mũ từ dữ liệu thực nghiệm.
  • Thiết bị và nguồn dữ liệu thực nghiệm:
    • Nguồn phát siêu âm công suất và bộ chuyển đổi áp điện kiểu Langevin (PZT dạng sandwich).
    • Đầu khuếch đại biên độ (horn) dạng trụ bậc gắn collet kẹp mũi khoan xoắn thép gió ($\phi 3\text{ mm}$ và $\phi 4\text{ mm}$).
    • Cơ cấu truyền điện cao tần qua chổi than - cổ góp cho cụm đầu phát quay.
    • Thiết bị phân tích trở kháng HIOKI 3532-50 LCR để đo tần số cộng hưởng và phổ trở kháng.
    • Thiết bị hiện sóng số PicoScope kết hợp mạch đo $I\text{-}V$ và phần mềm FRA4PS vẽ biểu đồ Bode.
    • Phần mềm OriginLab xử lý tín hiệu phổ trở kháng.
    • Đầu đo biên độ siêu âm kỹ thuật số, đồng hồ so MIG độ phân giải $1\ \mu\text{m}$, Panme cơ khí.
    • Đầu đo lực cắt 3 thành phần áp điện (dynamometer), cảm biến lực Loadcell, cảm biến đo mô men xoắn trục quay, cảm biến nhiệt độ tiếp xúc, cảm biến dịch chuyển vi sai LVDT và card thu thập dữ liệu đa kênh.

Nội dung chính theo từng chương

Chương 1: Tổng quan về gia công có trợ giúp của rung động siêu âm

Chương 1 hệ thống hóa cơ sở khoa học về rung động siêu âm, so sánh hai nguyên lý tạo rung áp điện (PZT) và từ giảo (khẳng định ưu thế của PZT với hiệu suất chuyển đổi điện - cơ đạt 95% so với dưới 50% của từ giảo). Tác giả phân loại các phương thức gia công siêu âm: gia công siêu âm hạt mài (USM), gia công siêu âm quay (RUM) và gia công cắt gọt có trợ giúp rung siêu âm (UAM/UVAM).

Chương này tổng thuật chi tiết các công trình nghiên cứu UAD trên thế giới về các mặt: cơ chế bẻ phoi, giảm lực cắt dọc trục, giảm mô men, giảm nhiệt cắt phôi, cải thiện độ chính xác hình học lỗ (độ tròn, độ trụ, độ nhám, giảm ba-via) và nâng cao tuổi bền mũi khoan. Đồng thời, chương 1 phân tích đặc tính công nghệ của hợp kim nhôm, làm rõ nguyên nhân gây khó khăn khi khoan sâu do tính dẻo cao tạo phoi dây và xu hướng khuếch tán bám dính phôi vào rãnh xoắn mũi khoan khi khoan khô.

Chương 2: Cơ sở lý thuyết quá trình khoan có trợ giúp của rung động siêu âm

Chương 2 thiết lập nền tảng động học và động lực học của UAD. Tác giả phân tích chuyển động tương đối giữa lưỡi cắt và đáy lỗ khi bổ sung rung dọc trục tần số cao, dẫn xuất điều kiện cắt gián đoạn $a\omega > V$ và tỉ số vận tốc $SR$.

Chương này so sánh hai trường phái tính toán lực cắt và mô men khi khoan:

  1. Quan điểm lực và mô men độc lập với độ sâu lỗ khoan (chỉ áp dụng cho khoan lỗ nông $L/D < 3$, khi lực ma sát của phoi trong rãnh xoắn không đáng kể).
  2. Quan điểm lực và mô men phụ thuộc phi tuyến vào chiều sâu lỗ khoan (áp dụng cho khoan lỗ sâu $L/D \ge 5$).

Tác giả phân tích cơ chế ma sát và áp lực phoi tác dụng lên rãnh xoắn, thiết lập cơ sở phân rã mô men tổng thành các thành phần $T_{Cut}$, $T_{Ce}$ và $T_3$, làm tiền đề cho việc xây dựng mô hình toán học ở Chương 5.

Chương 3: Thiết kế, chế tạo hệ thống thiết bị thí nghiệm

Chương 3 trình bày quy trình thiết kế, tính toán kích thước dao động âm học và chế tạo hệ sinh thái thiết bị UAD hoàn chỉnh, gồm:

Hạng mục thiết bị / thành phần Thông số kỹ thuật / Đặc tính kết cấu Chức năng trong hệ thống
Bộ chuyển đổi siêu âm kiểu Langevin Gốm áp điện PZT dạng đĩa xếp kiểu Sandwich, bu-lông siết ứng suất trước Chuyển đổi tín hiệu điện áp cao tần thành dao động cơ học dọc trục
Đầu khuếch đại biên độ (Horn) Dạng trụ bậc, tích hợp ống kẹp collet kẹp mũi khoan Khuếch đại biên độ dao động từ bộ chuyển đổi truyền đến mũi khoan
Cụm cổ góp - chổi than Chổi than tiếp xúc vòng trượt chuyên dụng cho tín hiệu cao tần Truyền năng lượng điện từ máy phát tĩnh sang cụm đầu rung quay tròn
Thiết bị phân tích trở kháng HIOKI 3532-50 LCR Dải tần số quét âm học, đo tổng trở $Z_x$ và góc lệch pha Xác định chính xác tần số cộng hưởng của cụm đầu rung khi lắp các mũi khoan
Thiết bị hiện sóng số PicoScope & mạch $I\text{-}V$ Đo dạng sóng điện áp, dòng điện, vẽ biểu đồ Bode qua phần mềm FRA4PS Kiểm tra độ lệch pha và hiệu chỉnh công suất máy phát siêu âm
Dụng cụ đo biên độ rung Đồng hồ so MIG ($1\ \mu\text{m}$), Panme, đầu đo biên độ kỹ thuật số Đo đạc và hiệu chuẩn biên độ dao động tại đỉnh mũi khoan ($A = 5 \div 15\ \mu\text{m}$)
Cụm cảm biến lực và mô men đa thành phần Dynamometer 3 thành phần, Loadcell, cảm biến mô men, LVDT Thu thập đồng thời lực dọc trục $F_z$, mô men xoắn $T$, độ dịch chuyển $x$ và nhiệt độ

Chương 4: Nghiên cứu thực nghiệm khoan lỗ sâu có trợ giúp của rung động siêu âm

Chương 4 triển khai hai chuỗi thí nghiệm thực nghiệm khoan lỗ sâu trên hợp kim nhôm Al-6061 không dùng chất bôi trơn làm nguội:

  1. Thí nghiệm với lực tiến dao không đổi: Tác giả đặt tải trọng lực dọc trục cố định (6 kg, 9 kg, 12 kg) và đo tốc độ bóc tách vật liệu (MRR), chiều sâu lỗ khoan tối đa đạt được trước khi kẹt phoi, mô men xoắn $T$ và nhiệt độ phôi $t^\circ$. Kết quả chỉ ra UAD giúp duy trì tốc độ tiến dao ổn định, đạt chiều sâu khoan lớn gấp nhiều lần khoan thường (CD), nhiệt độ phôi và mô men cản giảm rõ rệt. Dưới tác dụng của UAD, phoi nhôm bị bẻ gãy thành các đoạn ngắn, thoát tự do qua rãnh xoắn, ngăn ngừa hiện tượng dính phoi làm nghẽn rãnh.

  2. Thí nghiệm với tốc độ tiến dao không đổi: Khảo sát ảnh hưởng của các yếu tố công nghệ (vận tốc cắt $v$, lượng tiến dao $f$, biên độ rung $A$) đến lực dọc trục $F_z$, mô men cắt $T_{Cut}$, mô men tổng $T$ và độ sâu an toàn cực đại $L_{MAX}$. Dữ liệu thực nghiệm cho thấy UAD giảm mạnh mô men cản thoát phoi và nâng cao đáng kể giá trị $L_{MAX}$.

  3. Tối ưu hóa thông số công nghệ: Tác giả sử dụng phương pháp phân tích quan hệ xám (GRA) kết hợp tỉ số $S/N$ (tính theo chuẩn "càng lớn càng tốt" cho $L_{MAX}$ và "càng nhỏ càng tốt" cho $F_z, T$) để xác định bộ thông số gia công hợp lý, tối đa hóa năng suất và độ sâu lỗ gia công an toàn.

Chương 5: Phát triển mô hình mô tả mô men khi khoan lỗ sâu

Chương 5 phát triển mô hình toán học giải tích mô tả sự phụ thuộc của mô men tổng $T(L)$ vào chiều sâu lỗ khoan $L$:

$$T(L) = T_1 + T_2(L) + T_3(L)$$

Trong đó:

  • $T_1$ (Mô men cắt): $T_1 = C \cdot d^2 \cdot f^x \cdot v^y$ (xác định qua hồi quy thực nghiệm).
  • $T_2(L)$ (Mô men thoát phoi): Được thiết lập dưới dạng hàm mũ tăng trưởng theo độ sâu:

$$T_2(L) = A \cdot (e^{B \cdot L} - 1)$$

  • $T_3(L)$ (Mô men do trượt gián đoạn): Mô hình hóa dựa trên các hệ số hồi quy $a_i$ ($i = 1, 2, 3$) phản ánh dao động ngẫu nhiên khi phoi trượt cục bộ trong rãnh.

Tác giả sử dụng kiểm định thống kê $t$-test hai mẫu (2-sample t-test) để so sánh các hệ số hồi quy giữa CD và UAD trên hai đường kính mũi khoan 3 mm và 4 mm. Kết quả chứng minh hệ số tốc độ tăng trưởng mô men thoát phoi $A$ và $B$ trong trường hợp UAD nhỏ hơn có ý nghĩa thống kê so với CD. Mô hình giải tích đề xuất cho phép tính toán độ sâu tới hạn $L_{limit}$ mà tại đó tổng mô men $T(L)$ chạm ngưỡng mô men bền uốn/xoắn cho phép của mũi khoan $T_a$, từ đó dự báo chính xác độ sâu khoan liên tục tối đa không gây gãy dụng cụ.

Kết quả và những đóng góp mới

Đóng góp mới về mặt khoa học và lý luận

  1. Luận án đã phát triển thành công mô hình toán học mới mô tả quan hệ phi tuyến giữa mô men xoắn sinh ra khi khoan với độ sâu lỗ khoan dưới dạng hàm mũ ($T_1 + T_2 + T_3$), giải thích rõ cơ chế tương tác động lực học của phoi trong không gian kín của rãnh xoắn mũi khoan nhỏ.
  2. Làm sáng tỏ cơ chế giảm lực cắt, giảm mô men và hạ nhiệt độ gia công của UAD khi khoan lỗ sâu trên hợp kim nhôm Al-6061: Rung động siêu âm cưỡng bức dọc trục biến quá trình cắt liên tục thành chuỗi va đập vi mô gián đoạn, phá vỡ cấu trúc phoi dây liên tục thành phoi vụn, loại bỏ hiện tượng hàn dính khuếch tán của nhôm dẻo lên lưỡi cắt và bề mặt rãnh xoắn.
  3. Cung cấp bộ dữ liệu thực nghiệm so sánh định lượng toàn diện giữa UAD và CD về 04 chỉ tiêu công nghệ: tốc độ bóc tách vật liệu (MRR), lực dọc trục ($F_z$), mô men xoắn ($T$) và nhiệt độ phôi ($t^\circ$).

Đóng góp mới về mặt thực tiễn và công nghệ

  1. Thiết kế, chế tạo hoàn chỉnh hệ thống thiết bị thực nghiệm UAD tích hợp cơ cấu truyền rung siêu âm quay, đầu khuếch đại biên độ gắn collet và các mạch đo kiểm trở kháng, dao động, lực cắt, mô men đồng bộ, chứng minh tính khả thi trong việc làm chủ công nghệ UAD tại Việt Nam với trang thiết bị trong nước.
  2. Đề xuất quy trình công nghệ và bộ thông số cắt tối ưu bằng phương pháp phân tích quan hệ xám (GRA/GRAO) cho phép gia công khô các lỗ nhỏ ($\phi 3\text{ mm}, \phi 4\text{ mm}$) với tỉ số độ sâu lớn ($L/D \ge 8$) trên hợp kim nhôm Al-6061 mà không xảy ra gãy mũi khoan.
  3. Mô hình dự đoán mô men xoắn theo độ sâu cho phép các kỹ sư công nghệ tính toán chiều sâu khoan liên tục an toàn, loại bỏ các bước khoan nhắp không cần thiết, nâng cao năng suất gia công trong ngành cơ khí chế tạo và sản xuất khuôn mẫu.

Hạn chế và hướng nghiên cứu tiếp

Hạn chế của luận án:

  • Nghiên cứu thực nghiệm mới giới hạn trên một loại vật liệu phôi là hợp kim nhôm Al-6061 và một chủng loại dụng cụ cắt là mũi khoan xoắn thép gió tiêu chuẩn với hai dải đường kính nhỏ 3 mm và 4 mm.
  • Quá trình thực nghiệm được triển khai trong phạm vi phòng thí nghiệm, chưa đánh giá đầy đủ ảnh hưởng của độ cứng vững toàn hệ thống máy công cụ công nghiệp cỡ lớn và độ mòn dụng cụ trong sản xuất hàng loạt dài hạn.
  • Mô hình động lực học mới tập trung vào phương thức rung siêu âm 1D dọc trục (axial vibration), chưa tích hợp các dạng rung 2D elip (EUVAC) hay rung xoắn kết hợp.

Hướng nghiên cứu tiếp theo:

  1. Mở rộng nghiên cứu thực nghiệm và kiểm chứng mô hình mô men trên các mác hợp kim nhôm khác (Al 7075, Al 2024), các vật liệu khó gia công (hợp kim Titan, Inconel, vật liệu composite nhiều lớp CFRP/Ti) và các dải đường kính mũi khoan siêu nhỏ (micro-drilling, $d < 1\text{ mm}$).
  2. Nghiên cứu phát triển đầu rung siêu âm tích hợp phương thức rung xoắn - dọc trục đồng thời (torsional-axial vibration) hoặc rung elip để tối ưu hóa hơn nữa quá trình bẻ phoi và giảm ứng suất tập trung.
  3. Nghiên cứu hoàn thiện hệ thống điều khiển thích nghi tần số cộng hưởng tự động (auto-tuning tracking system) nhằm ổn định biên độ dao động khi tải cắt và nhiệt độ đầu phát biến thiên trong quá trình gia công công nghiệp liên tục.

Giá trị tham khảo

Luận án là tài liệu tham khảo có giá trị chuyên môn cao đối với các nhóm đối tượng:

  • Nghiên cứu sinh và học viên cao học chuyên ngành Kỹ thuật Cơ khí, Cơ kỹ thuật, Chế tạo máy: Tham khảo phương pháp luận thiết kế hệ thống dao động siêu âm kiểu Langevin, phương pháp tính toán đầu khuếch đại biên độ dạng trụ bậc, kỹ thuật đo kiểm trở kháng âm học bằng mạch $I\text{-}V$, biểu đồ Bode và phương pháp phân tích thống kê (GRA, 2-sample t-test) trong tối ưu hóa cắt gọt.
  • Giảng viên các trường đại học kỹ thuật: Sử dụng nội dung Chương 1, Chương 2 và Chương 5 làm tài liệu giảng dạy chuyên đề cho các học phần Gia công đặc biệt, Động lực học quá trình cắt gọt kim loại, Công nghệ chế tạo khuôn mẫu.
  • Kỹ sư công nghệ và doanh nghiệp sản xuất cơ khí chính xác, chế tạo khuôn mẫu: Ứng dụng trực tiếp giải pháp thiết kế đầu gá rung siêu âm và mô hình dự đoán độ sâu khoan an toàn để gia công các hệ thống lỗ dẫn hướng, lỗ làm mát sâu và nhỏ trên khuôn nhôm mà không cần đầu tư hệ thống cấp dầu bôi trơn cao áp đắt tiền.

Câu hỏi thường gặp

1. Tại sao hợp kim nhôm được coi là vật liệu dễ cắt gọt nhưng lại rất khó gia công khi khoan lỗ sâu và nhỏ? Do nhôm có độ dẻo dai cao và khả năng biến dạng dẻo lớn, khi khoan trong không gian kín của lỗ sâu, phoi nhôm không bị bẻ vụn mà hình thành dạng phoi dây dày, liên tục. Phoi này ép chặt vào rãnh xoắn mũi khoan và ma sát mạnh với thành lỗ, sinh nhiệt cao làm nhôm dễ bị chảy dẻo cục bộ và hàn dính khuếch tán vào bề mặt dụng cụ cắt, gây kẹt phoi và dẫn đến gãy mũi khoan tức thì nếu không có dung dịch tưới nguội dồi dào.

2. Điều kiện động học bắt buộc để rung động siêu âm trợ giúp quá trình khoan đạt hiệu quả cắt gián đoạn là gì? Điều kiện động học bắt buộc là vận tốc rung cực đại của đỉnh mũi khoan $V_{MAX}$ phải lớn hơn tốc độ tiến dao $V$ của hệ thống ($a\omega > V$), hay tỉ số vận tốc $SR = \frac{2\pi A F}{f N} > 1$. Khi thỏa mãn điều kiện này, mũi khoan sẽ thực hiện các chu kỳ tách rời và va đập vi mô liên tục vào đáy lỗ, tạo điều kiện biến đổi trạng thái ma sát và bẻ vụn phoi.

3. Luận án đã sử dụng phương pháp nào để đo và hiệu chỉnh tần số cộng hưởng của cụm đầu rung siêu âm? Tác giả sử dụng thiết bị phân tích trở kháng HIOKI 3532-50 LCR để quét dải tần và xác định phổ trở kháng tổng $Z_x$, kết hợp thiết bị hiện sóng số PicoScope theo sơ đồ mạch đo $I\text{-}V$ để phân tích độ lệch pha giữa dòng điện và điện áp, xử lý số liệu qua phần mềm FRA4PS và OriginLab nhằm xác định điểm cộng hưởng cơ - điện tối ưu khi đầu khuếch đại đã lắp hoàn chỉnh mũi khoan.

4. Mô hình toán học về mô men xoắn phát triển trong Chương 5 gồm những thành phần nào và có ý nghĩa gì? Mô hình biểu diễn tổng mô men $T(L) = T_1 + T_2(L) + T_3(L)$, trong đó $T_1$ là mô men cắt gọt thuần túy tại đáy lỗ (không đổi theo độ sâu), $T_2(L)$ là mô men thoát phoi tăng trưởng theo hàm mũ $A(e^{BL}-1)$ do ma sát phoi trong rãnh xoắn, và $T_3(L)$ là mô men dao động do hiện tượng trượt gián đoạn của phoi. Mô hình cho phép dự báo độ sâu giới hạn $L_{limit}$ trước khi mô men vượt quá độ bền xoắn của mũi khoan.

5. Phạm vi thực nghiệm cụ thể của luận án được thực hiện trên những đối tượng nào? Thực nghiệm được tiến hành trên vật liệu hợp kim nhôm Al-6061, sử dụng mũi khoan xoắn thép gió đường kính 3 mm và 4 mm, tỉ số độ sâu trên đường kính $L/D \ge 8$, chế độ khoan khô hoàn toàn (không tưới nguội) trên hệ thống thiết bị UAD tự thiết kế và chế tạo trong phòng thí nghiệm.

Kết luận

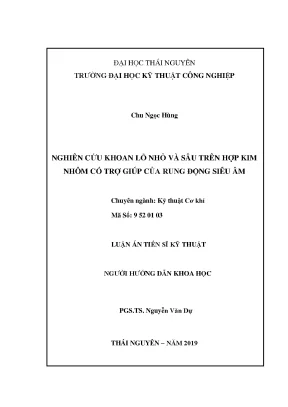

Luận án tiến sĩ của tác giả Chu Ngọc Hùng đã giải quyết trọn vẹn bài toán nâng cao khả năng gia công lỗ nhỏ và sâu trên hợp kim nhôm Al-6061 bằng công nghệ khoan có trợ giúp của rung động siêu âm (UAD) trong điều kiện gia công khô. Tác giả đã thiết kế, chế tạo thành công hệ thống thiết bị thực nghiệm UAD đồng bộ và làm sáng tỏ cơ chế giảm lực, giảm mô men, hạ nhiệt độ và bẻ vụn phoi của dao động siêu âm dọc trục. Đóng góp nổi bật của công trình là việc xây dựng mô hình toán học dạng hàm mũ mô tả chính xác sự tăng trưởng mô men xoắn theo độ sâu lỗ khoan, cho phép dự báo độ sâu khoan liên tục an toàn. Các kết quả nghiên cứu là tài liệu tham khảo có giá trị lý thuyết và thực tiễn cao cho nghiên cứu học thuật và ứng dụng gia công cơ khí chính xác tại Việt Nam.
