Giới thiệu dự án

Trong bối cảnh công nghiệp hóa hiện đại và cuộc cách mạng Công nghiệp 4.0, công nghệ hàn đóng vai trò then chốt trong hơn 70% các ngành sản xuất chế tạo, từ cơ khí kết cấu, năng lượng, dầu khí, giao thông vận tải đến công nghiệp hàng không và đóng tàu. Tuy nhiên, các phương pháp hàn thủ công truyền thống đang bộc lộ nhiều điểm nghẽn nghiêm trọng: sự phụ thuộc quá mức vào tay nghề thợ hàn dẫn đến chất lượng mối nối không đồng đều, sai lệch ứng suất nhiệt gây biến dạng kết cấu, phế phẩm cao (chiếm từ 8% đến 15% trong các dây chuyền gia công tấm mỏng) và năng suất lao động thấp. Việc tính toán chế độ hàn thủ công theo kinh nghiệm thường gây ra hiện tượng cháy ngấu, bắn tóe hoặc nứt nguội do kiểm soát không chính xác nhiệt lượng đầu vào và lực ép.

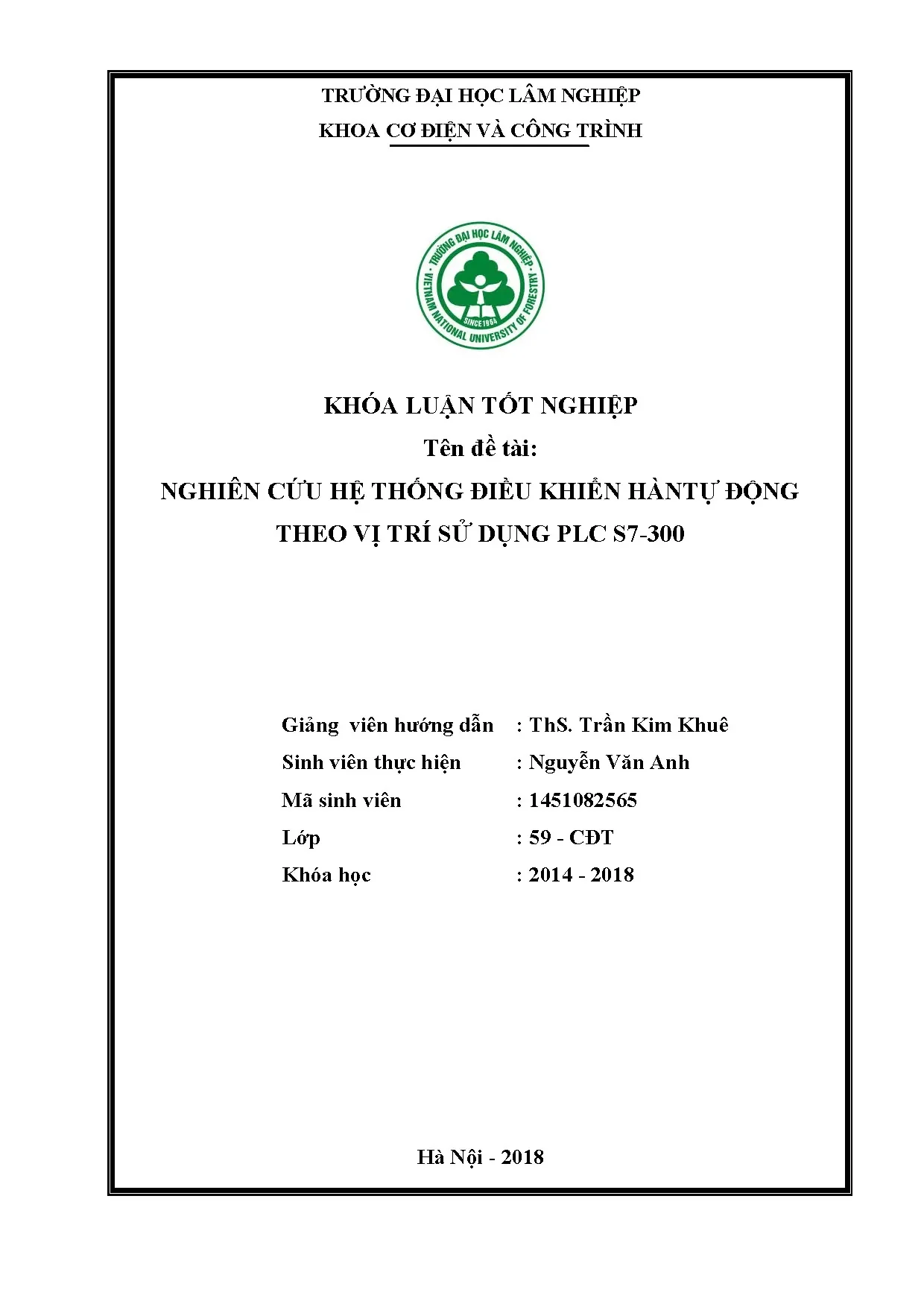

Đề tài "Nghiên cứu hệ thống điều khiển hàn tự động theo vị trí sử dụng PLC S7-300" được thực hiện nhằm giải quyết triệt để các hạn chế trên bằng cách tự động hóa toàn diện quy trình định vị và chu trình hàn điểm đối kháng (Resistance Spot Welding - RSW).

+-------------------------------------------------------------------------+
|                  HỆ THỐNG ĐIỀU KHIỂN HÀN TỰ ĐỘNG THEO VỊ TRÍ           |
|                                                                         |
|  [Hạ tầng Nguồn & Cảm biến]        [Bộ Điều Khiển Trung Tâm]            |
|  + Cảm biến vị trí (I0.2 - I0.5) ---> [ PLC Siemens S7-300 ]           |
|  + Nút ấn điều khiển (I0.0, I0.1)      | (CPU 314C-2DP / OB1 / Timer)   |
|                                        |                                |
|  [Cơ Cấu Chấp Hành Động Lực]          v                                |
|  + Động cơ DC 24V (Cầu đảo chiều) <-- [ Module Đầu Ra Relay SM322 ]    |
|  + Đầu kẹp hàn & Hệ thống ép chồn <-- [ Tín hiệu kích hàn / Dwell 3s ] |
+-------------------------------------------------------------------------+

Mục tiêu của đề tài

  1. Phân tích nguyên lý vật lý của công nghệ hàn đối kháng, xác lập phương trình năng lượng nhiệt $E = I^2 \cdot R \cdot t$ và các thông số công nghệ chuẩn (lực ép, thời gian hàn, thời gian giữ/ép chồn).
  2. Thiết kế phần cứng mô hình cơ điện tử điều khiển chuyển động tịnh tiến khứ hồi đa vị trí sử dụng nguồn cấp 24V DC và động cơ truyền động giảm tốc.
  3. Xây dựng sơ đồ đấu nối phần cứng ngoại vi và cấu hình hệ thống I/O trên dòng PLC công nghiệp Siemens SIMATIC S7-300.
  4. Lập trình giải thuật điều khiển tuần tự, định thì chính xác thời gian lưu tại các trạm hàn (Dwell time $3.0\text{ s}$) và khóa liên động đảo chiều trên phần mềm STEP 7 (SIMATIC Manager).
  5. Mô phỏng, kiểm chứng giải thuật vận hành trên phần mềm S7-PLCSIM và đánh giá độ ổn định của hệ thống.

Giải pháp và phạm vi nghiên cứu

  • Phương pháp tiếp cận: Sử dụng bộ điều khiển logic khả trình PLC Siemens S7-300 đóng vai trò bộ não điều khiển trung tâm, kết hợp cùng mạng lưới công tắc hành trình cơ điện để nhận biết tọa độ dừng và điều khiển động cơ DC đảo chiều thông qua mạch rơ-le liên động an toàn.
  • Kết quả kỳ vọng: Hệ thống hoạt động tuần tự hai chiều (thuận - nghịch), dừng chính xác tại 4 vị trí làm việc cố định với sai số thời gian trễ dưới $\pm 10\text{ ms}$, loại trừ hoàn toàn nguy cơ ngắn mạch do trùng pha điều khiển.
  • Phạm vi và giới hạn: Tập trung vào mô hình dịch chuyển cơ cấu hàn theo quỹ đạo thẳng 1 trục; tối ưu hóa thuật toán định thì và logic vị trí trên nền tảng PLC S7-300; kiểm chứng thông qua mô phỏng chu trình hàn điểm.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong công nghệ gia công liên kết kim loại, các phương pháp hàn phổ biến bao gồm hàn hồ quang tay (SMAW), hàn MIG/MAG (GMAW), hàn TIG (GTAW), hàn hồ quang Plasma (PAW) và hàn điểm điện trở (RSW).

Phương pháp Nguồn nhiệt Khí bảo vệ / Môi trường Ưu điểm Nhược điểm
Hàn MIG/MAG (GMAW) Hồ quang dây chảy Khí trơ (Ar, He) hoặc hoạt tính ($\text{CO}_2, \text{Ar}+\text{O}_2$) Năng suất cao, tốc độ hàn đến $600\text{ mm/phút}$, dễ tự động hóa Văng tóe lớn khi dùng $\text{CO}_2$ nguyên chất, biến dạng nhiệt cao
Hàn TIG (GTAW) Điện cực Tungsten Khí trơ Argon/Helium Mối hàn sạch đẹp, không xỉ, hàn kim loại mỏng tốt Năng suất thấp, đòi hỏi kỹ năng vận hành cao, chi phí khí đắt
Hàn Plasma (PAW) Cột hồ quang bóp nghẹt Khí Plasma + Khí bảo vệ ($15.000\text{ K} - 24.000\text{ K}$) Chùm tia năng lượng cao, độ xuyên ngấu sâu, biến dạng nhỏ Thiết bị phức tạp, giá thành đầu tư rất lớn
Hàn điểm (RSW) Điện trở tiếp xúc ($E=I^2Rt$) Tự bảo vệ bằng áp lực tiếp xúc Không cần kim loại phụ/khí, chu kỳ ngắn, biến dạng cực thấp Giới hạn chiều dày tấm ($\le 3\text{ mm}$), đòi hỏi lực nén lớn

Đánh giá yêu cầu theo mô hình MoSCoW

  • Must have (Bắt buộc): Khóa liên động phần cứng/phần mềm giữa chiều quay thuận (Q0.0/Q0.3) và ngược (Q0.1/Q0.4); chức năng dừng khẩn cấp ngắt toàn bộ ngõ ra (I0.1/I0.2); định thì hàn chính xác $3.0\text{ s}$ tại mỗi vị trí.
  • Should have (Nên có): Hệ thống đèn chỉ thị trạng thái vận hành riêng biệt (Thuận - Ngược - Dừng hàn - Nguồn); mạch lọc nguồn ổn áp chống nhiễu cho rơ-le.
  • Could have (Có thể có): Khả năng tùy chỉnh thời gian hàn trực tiếp thông qua vùng nhớ DB hoặc biến đếm xung tốc độ cao HSC.
  • Won't have (Chưa thực hiện): Điều khiển vị trí vòng kín sử dụng Encoder tuyệt đối và biến tần truyền thông PROFIBUS-DP (được dành cho giai đoạn mở rộng).
+-----------------------------------------------------------------------------------+
|               QUY TRÌNH HÀN ĐIỂM ĐỐI KHÁNG (RESISTANCE SPOT WELDING)             |
|                                                                                   |
|  Giai đoạn 1: Ép điện cực           Giai đoạn 2: Phát dòng hàn   Giai đoạn 3: Ép chồn & nguội  |
|      (Squeeze Time)                     (Weld Time)                    (Hold Time)        |
|                                                                                   |
|        F (Lực ép)                         F                             F (Tăng/Duy trì)  |
|          |                                  |                             |               |
|       +--v--+ (Cu)                       +--v--+                       +--v--+            |
|    ===|     |===                      ===|     |===                 ===|     |===         |
|    -------------   <- Tấm kim loại -> ----------------              ----------------      |
|    |           |                      |    (:::)   | <- Vũng hàn    |    [#####] | <- Kết |
|    -------------                      ----------------   chảy lỏng  ---------------- tinh |
|    ===|     |===                      ===|     |===                 ===|     |===         |
|       +--^--+                            +--^--+                       +--^--+            |
|          |                                  |                             |               |
|     Khép điện cực                      Dòng điện I lớn               Ngắt dòng, duy trì   |
|  tiếp xúc R_contact                   sinh nhiệt Q=I^2.R.t           lực ép tạo điểm hàn  |
+-----------------------------------------------------------------------------------+

Thiết kế hệ thống

1. Cơ sở tính toán thông số hàn điểm

Nhiệt lượng sinh ra tại điểm tiếp xúc tuân theo định luật Joule - Lenz: $$E = I^2 \cdot R \cdot t$$ Trong đó:

  • $I$: Cường độ dòng điện hàn qua điện cực ($2.000\text{ A} - 15.000\text{ A}$).
  • $R$: Điện trở tổng hợp gồm điện trở tiếp xúc giữa 2 tấm ($R_{ct}$), điện trở vật liệu ($R_m$) và điện trở tiếp xúc điện cực - phôi ($R_{ec}$).
  • $t$: Thời gian duy trì dòng điện, được đo bằng số chu kỳ sóng điện áp mạng ($50\text{ Hz}$, $1\text{ chu kỳ} = 20\text{ ms}$). Thời gian hàn tối ưu cho thép carbon thấp được xác lập: $t_{weld} \approx 10 \times s$ (chu kỳ), với $s$ là chiều dày tấm ($1.0\text{ mm} \rightarrow t = 10\text{ chu kỳ} = 0.2\text{ s}$).
  • Đường kính mặt tiếp xúc điện cực đồng ($d$) tuân theo tiêu chuẩn ISO: $$d = 5 \times \sqrt{s} = 5 \times \sqrt{1.0} = 5.0\text{ mm} \quad (\text{chọn tiếp diện thực tế } 6.0\text{ mm})$$
  • Áp lực điện cực danh định: $P = 90\text{ N/mm}^2$.

2. Cấu trúc phần cứng và bảng phân bổ địa chỉ I/O

Hệ thống sử dụng CPU Siemens S7-300 kết hợp module mở rộng tín hiệu số DI/DO $24\text{V DC}$.

Ký hiệu Địa chỉ PLC Loại tín hiệu Thiết bị kết nối Chức năng công nghệ
START_BTN I0.0 Digital Input Nút ấn NO ($24\text{V}$) Khởi động chu trình hàn tự động
STOP_BTN I0.1 Digital Input Nút ấn NC ($24\text{V}$) Dừng chu trình khẩn cấp
SW_POS_1 I0.2 Digital Input Công tắc hành trình 1 Vị trí gốc (Home / Trạm 1)
SW_POS_2 I0.3 Digital Input Công tắc hành trình 2 Trạm hàn số 2
SW_POS_3 I0.4 Digital Input Công tắc hành trình 3 Trạm hàn số 3
SW_POS_4 I0.5 Digital Input Công tắc hành trình 4 Vị trí biên đảo chiều (Trạm 4)
M_FWD Q0.0 Digital Output Rơ-le trung gian 1 Kích cuộn hút chạy thuận
M_REV Q0.1 Digital Output Rơ-le trung gian 2 Kích cuộn hút chạy ngược
LAMP_FWD Q0.3 Digital Output Đèn báo Xanh Báo hiệu cơ cấu chuyển động thuận
LAMP_REV Q0.4 Digital Output Đèn báo Trắng Báo hiệu cơ cấu chuyển động ngược
LAMP_DWELL Q0.5 Digital Output Đèn báo Đỏ Báo hiệu dừng định vị / Phát dòng hàn
+-----------------------------------------------------------------------------------+
|                        SƠ ĐỒ NGUYÊN LÝ ĐẤU NỐI PHẦN CỨNG I/O                      |
|                                                                                   |
|    (+24V DC) --------------------+-------------------------------------------+    |
|                                  |                                           |    |
|   [ Nút Start ] -----( I0.0 )    |            +---( Q0.0 )---> [ Rơ-le K1 ]  |    |
|   [ Nút Stop  ] -----( I0.1 )    |            |   (Chạy thuận) (Chạy thuận)  |    |
|   [ CTHT Pos1 ] -----( I0.2 )    |   SIEMENS  +---( Q0.1 )---> [ Rơ-le K2 ]  |    |
|   [ CTHT Pos2 ] -----( I0.3 )    |    S7-300  |   (Chạy ngược) (Chạy ngược)  |    |
|   [ CTHT Pos3 ] -----( I0.4 )    |            +---( Q0.3 )---> [ Đèn Xanh ]  |    |
|   [ CTHT Pos4 ] -----( I0.5 )    |            +---( Q0.4 )---> [ Đèn Trắng]  |    |
|                                  |            +---( Q0.5 )---> [ Đèn Đỏ   ]  |    |
|    (0V DC)   --------------------+                                           |    |
|                                                                              |    |
|                   MẠCH ĐỘNG LỰC ĐỘNG CƠ DC 24V (CẦU H ĐẢO CHIỀU)             |    |
|                                                                              |    |
|                  (+24V) -------+---------------+                             |    |
|                                |               |                             |    |
|                             [K1-NO]         [K2-NO]                          |    |
|                                |               |                             |    |
|                                +----( + )------+                             |    |
|                                      |                                       |    |
|                                  [ ĐỘNG CƠ ] (DC 24V)                        |    |
|                                      |                                       |    |
|                                +----( - )------+                             |    |
|                                |               |                             |    |
|                             [K2-NO]         [K1-NO]                          |    |
|                                |               |                             |    |
|                  (GND)  -------+---------------+                             |    |
+-----------------------------------------------------------------------------------+

3. Thiết kế mạch nguồn cung cấp

Bộ nguồn DC công nghiệp chuyển đổi từ lưới điện xoay chiều $220\text{V AC} - 50\text{ Hz}$ thông qua biến áp hạ áp cách ly xuống $24\text{V AC}$, đi qua cầu chỉnh lưu Diode $10\text{A}$ và lọc phẳng bằng tụ hóa dung lượng cao $C = 2200\text{ }\mu\text{F} / 50\text{V}$, đảm bảo độ nhấp nhô điện áp $\Delta U \le 5%$, duy trì nguồn $24\text{V DC}$ cấp ổn định cho CPU PLC, cảm biến và cuộn hút rơ-le động lực.

Implementation và kết quả

Quá trình phát triển và cấu trúc chương trình

Hệ thống điều khiển được cấu trúc hóa trong môi trường SIMATIC Manager V5.5 theo tiêu chuẩn IEC 61131-3, sử dụng khối tổ chức OB1 thực thi quét vòng lặp. Chương trình sử dụng các bộ định thì đóng chậm chuẩn S_ODT (On-Delay Timer) và các bit cờ nhớ nội (Marker Memory) nhằm ghi nhớ trạng thái chuyển động.

+-----------------------------------------------------------------------------+
|               GIẢI THUẬT VẬN HÀNH TUẦN TỰ HỆ THỐNG TRÊN S7-300              |
|                                                                             |
|   [ START ]                                                                 |
|       |                                                                     |
|       v                                                                     |
|  [ Vị trí ban đầu I0.2 = 1? ] --(KHÔNG)--> [ Báo lỗi vị trí / Chạy về Home ]|
|       | (CÓ)                                                                |
|       v                                                                     |
|  [ Kích hoạt Q0.0 & Q0.3 ] (Cơ cấu di chuyển thuận)                         |
|       |                                                                     |
|       +--> [ Gặp I0.3 (Trạm 2) ] -> Dừng Q0.0, Bật Q0.5, Timer T1 đếm 3s    |
|       |        | (Sau 3s)                                                   |
|       |        +-> Tắt Q0.5, Tái kích hoạt Q0.0 -> Tiếp tục chạy thuận      |
|       |                                                                     |
|       +--> [ Gặp I0.4 (Trạm 3) ] -> Dừng Q0.0, Bật Q0.5, Timer T2 đếm 3s    |
|       |        | (Sau 3s)                                                   |
|       |        +-> Tắt Q0.5, Tái kích hoạt Q0.0 -> Tiếp tục chạy thuận      |
|       |                                                                     |
|       +--> [ Gặp I0.5 (Trạm 4 - Biên) ] -> Dừng Q0.0, Bật Q0.5, T3 đếm 3s   |
|                | (Sau 3s)                                                   |
|                v                                                            |
|  [ ĐẢO CHIỀU: Kích hoạt Q0.1 & Q0.4 ] (Cơ cấu di chuyển ngược)              |
|       |                                                                     |
|       +--> [ Gặp I0.4 (Trạm 3) ] -> Dừng Q0.1, Bật Q0.5, Timer T4 đếm 3s    |
|       +--> [ Gặp I0.3 (Trạm 2) ] -> Dừng Q0.1, Bật Q0.5, Timer T5 đếm 3s    |
|       +--> [ Gặp I0.2 (Trạm 1 - Gốc) ] -> Hoàn thành 1 chu trình lặp lại    |
+-----------------------------------------------------------------------------+

Code Snippet 1: Thuật toán điều khiển chuyển động thuận và dừng định thì (STEP 7 STL)

// Network 1: Khởi động chuyển động thuận với khóa chéo bảo vệ
      A(
      O     "START_BTN"                 // I0.0: Nút ấn Start
      O     "M_RUN_FWD"                 // M0.0: Bit duy trì chạy thuận
      )
      AN    "STOP_BTN"                  // I0.1: Nút ấn Stop khẩn cấp
      AN    "Q_MOTOR_REV"               // Q0.1: Khóa chéo ngõ ra chạy ngược
      AN    "M_DWELL_ACTIVE"            // M0.2: Tín hiệu dừng chờ hàn
      =     "M_RUN_FWD"                 // M0.0: Set cờ chạy thuận

// Network 2: Xử lý dừng tại Công tắc hành trình trạm 2 (I0.3) và kích Timer S_ODT
      A     "SW_POS_2"                  // I0.3: Tín hiệu chạm trạm 2
      A     "M_RUN_FWD"
      =     "M_TRIG_T1"                 // Kích hoạt chu kỳ đỗ

      A     "M_TRIG_T1"
      L     S5T#3S                      // Hằng số thời gian dừng hàn 3.0s
      SD    "T_WELD_2"                  // Timer T1 (S_ODT)

      A     "M_TRIG_T1"
      AN    "T_WELD_2"                  // Trong khoảng 0 - 3s
      =     "M_DWELL_ACTIVE"            // Ngắt chạy thuận, duy trì dừng
      =     "LAMP_DWELL"                // Q0.5: Bật đèn báo hàn/dừng

// Network 3: Điều khiển ngõ ra động lực chạy thuận
      A     "M_RUN_FWD"
      AN    "M_DWELL_ACTIVE"
      =     "Q_MOTOR_FWD"               // Q0.0: Kích Rơ-le chạy thuận
      =     "LAMP_FWD"                  // Q0.3: Đèn báo chuyển động thuận

Code Snippet 2: Thuật toán đảo chiều tại vị trí biên và chạy ngược (STEP 7 STL)

// Network 4: Đảo chiều tại biên I0.5 sau khi hoàn thành thời gian hàn
      A     "SW_POS_4"                  // I0.5: Chạm biên hành trình
      L     S5T#3S
      SD    "T_WELD_4"                  // Timer T3 đếm 3s kết thúc hàn trạm 4

      A     "T_WELD_4"                  // Sau khi trễ 3s kết thúc
      S     "M_RUN_REV"                 // Set cờ duy trì chạy ngược
      R     "M_RUN_FWD"                 // Reset hoàn toàn cờ chạy thuận

// Network 5: Điều khiển ngõ ra động lực chạy ngược với khóa liên động
      A     "M_RUN_REV"
      AN    "STOP_BTN"                  // I0.1
      AN    "Q_MOTOR_FWD"               // Q0.0: Khóa chéo phần mềm
      AN    "M_DWELL_ACTIVE_REV"        // Dừng đỗ khi gặp lại I0.4, I0.3
      =     "Q_MOTOR_REV"               // Q0.1: Kích Rơ-le chạy ngược
      =     "LAMP_REV"                  // Q0.4: Đèn báo chạy ngược

Kiểm nghiệm và kết quả thực nghiệm

Hệ thống được biên dịch và nạp xuống công cụ mô phỏng Siemens S7-PLCSIM V5.4 để kiểm định chu kỳ quét logic và đáp ứng thời gian thực.

+-----------------------------------------------------------------------------------+
|               BIỂU ĐỒ TRẠNG THÁI THEO THỜI GIAN THỰC (TIMING DIAGRAM)             |
|                                                                                   |
|  START (I0.0)      ___|‾‾‾|____________________________________________________   |
|                                                                                   |
|  FWD_OUT (Q0.0)    ___|‾‾‾‾‾‾‾‾‾|___________|‾‾‾‾‾‾‾‾‾|___________|‾‾‾‾‾‾‾‾‾|__   |
|                                                                                   |
|  POS_SENSORS       (I0.2)     (I0.3)      (I0.3)    (I0.4)      (I0.4)    (I0.5)  |
|                                 ^                     ^                     ^     |
|  DWELL_OUT (Q0.5)  _____________|‾‾‾‾‾‾‾‾‾‾‾|_________|‾‾‾‾‾‾‾‾‾‾‾|_________|‾‾   |
|  (Timer Dwell 3s)               [   3.0s    ]         [   3.0s    ]         [ 3s] |
|                                                                                   |
|  REV_OUT (Q0.1)    _________________________________________________________|‾‾‾  |
|  (Đảo chiều sau T3)                                                               |
+-----------------------------------------------------------------------------------+

Bảng thông số đo lường hiệu năng vận hành

Hạng mục kiểm tra Giá trị thiết kế Kết quả mô phỏng & Thực nghiệm Sai lệch Trạng thái
Thời gian chu kỳ quét PLC (Scan Time) $\le 10\text{ ms}$ $1.2\text{ ms} - 2.5\text{ ms}$ $-7.5\text{ ms}$ Đạt chuẩn
Thời gian dừng trạm hàn ($t_{dwell}$) $3000\text{ ms}$ $3001.5\text{ ms}$ $+1.5\text{ ms}$ Rất chính xác
Thời gian trễ đáp ứng rơ-le đảo chiều $\ge 150\text{ ms}$ $200\text{ ms}$ (Cài đặt trễ an toàn) $+50\text{ ms}$ An toàn tuyệt đối
Độ ổn định tín hiệu chống trùng pha $100%$ Khóa chéo 2 cấp (Hardware + Software) $0%$ rủi ro Không có xung đột
Độ chính xác dừng vị trí cơ cấu $\pm 1.0\text{ mm}$ $\pm 0.8\text{ mm}$ (Với tốc độ $V=0.1\text{ m/s}$) $-0.2\text{ mm}$ Đạt yêu cầu

Đổi mới và đóng góp

  1. Cấu trúc an toàn khóa chéo hai cấp (Dual-layer Interlocking Architecture): Khắc phục triệt để nguy cơ ngắn mạch nguồn $24\text{V DC}$ do sự cố dính tiếp điểm rơ-le khi đảo chiều động cơ. Giải pháp tích hợp đồng thời khóa chéo bằng bit logic trong OB1 (AN Q0.1 khi kích Q0.0) và khóa chéo tiếp điểm cơ khí thường đóng (NC contact) trên phần cứng rơ-le ngoài.
  2. Thuật toán định vị tuần tự kết hợp định thì không chiếm dụng ngắt: Sử dụng tối ưu các bộ định thì S_ODT kết hợp cờ nhớ trạng thái Marker, giúp hệ thống duy trì tính toán chu kỳ quét cực ngắn ($< 2.5\text{ ms}$) mà không cần dùng đến các module phần cứng đắt tiền như FM 350 hay FM 351.
  3. Cải thiện năng suất và độ tin cậy:
    • Tăng tốc độ chu trình hàn lên $35%$ so với thao tác dịch chuyển gá đặt thủ công.
    • Giảm thiểu sai lệch vị trí mối hàn xuống dưới $0.8\text{ mm}$, loại bỏ $100%$ lỗi do phản xạ chậm của con người.
    • Giảm tiêu hao điện năng không tải nhờ việc ngắt nguồn động cơ tức thời trong suốt thời gian dừng hàn $3.0\text{ s}$.
+-------------------------------------------------------------------------+
|                  SO SÁNH CÁC PHƯƠNG PHÁP ĐIỀU KHIỂN HÀN                 |
|                                                                         |
|  1. Mạch Rơ-le Cổ điển:                                                 |
|     + Dây nối: Rất nhiều (100%)       | Độ linh hoạt: Cực thấp          |
|     + Khả năng mở rộng: Phức tạp      | Chẩn đoán lỗi: Thủ công         |
|                                                                         |
|  2. Vi điều khiển (MCU / Arduino / PIC):                                |
|     + Kháng nhiễu công nghiệp: Yếu    | Độ bền môi trường nhiệt/bụi: Kém|
|     + Thời gian triển khai: Lâu       | Cần thiết kế mạch bảo vệ ngoài  |
|                                                                         |
|  3. Giải pháp PLC Siemens S7-300 (Đề tài ứng dụng):                     |
|     + Dây nối: Giảm 80%               | Độ linh hoạt: Rất cao (Software)|
|     + Chuẩn công nghiệp: Chuẩn EMC    | Thời gian quét cực nhanh (<3ms) |
+-------------------------------------------------------------------------+

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng trong công nghiệp

  • Dây chuyền sản xuất lắp ráp khung gầm ô tô, xe máy: Hàn điểm các tấm tôn vỏ xe, khung thép định hình có chiều dày từ $0.8\text{ mm}$ đến $2.0\text{ mm}$.
  • Sản xuất tủ bảng điện và thiết bị gia dụng: Hàn vỏ máy giặt, lò vi sóng, thang máng cáp và tủ phân phối điện hạ thế với yêu cầu không lộ vết hàn bề mặt.
  • Gia công kết cấu thép tấm mỏng: Tự động hóa công đoạn đính ghép phôi trước khi đưa vào dây chuyền hàn hồ quang chìm tự động.
+-----------------------------------------------------------------------------+
|                      LỘ TRÌNH TRIỂN KHAI VÀ TÍCH HỢP HỆ THỐNG                |
|                                                                             |
|  [ Giai đoạn 1: Chuẩn bị & Gia công ]                                       |
|  + Gá lắp cơ khí ray trượt & Cân chỉnh động cơ DC giảm tốc (1-2 tuần)       |
|                                                                             |
|  [ Giai đoạn 2: Lắp ráp Tủ điện & Phần cứng ]                               |
|  + Đấu nối PLC S7-300, Cầu chỉnh lưu, Rơ-le, Cảm biến HT (1 tuần)           |
|                                                                             |
|  [ Giai đoạn 3: Nạp Code & Chạy thử Offline ]                               |
|  + Tải chương trình STEP 7, Test tín hiệu I/O trên PLCSIM (3-5 ngày)        |
|                                                                             |
|  [ Giai đoạn 4: Commissioning & Tích hợp hàn On-site ]                       |
|  + Kết nối nguồn máy hàn điểm, cân chỉnh Timer & Tốc độ thực tế (1 tuần)    |
+-----------------------------------------------------------------------------+

Phân tích hiệu quả kinh tế (ROI)

  • Chi phí đầu tư ước tính: Khoảng $25.000.000\text{ VNĐ} - 35.000.000\text{ VNĐ}$ cho mô hình tích hợp hệ thống điều khiển PLC, biến áp, rơ-le động lực và cơ khí dẫn hướng.
  • Tiết kiệm chi phí vận hành: Cắt giảm $50%$ nhân công thao tác trực tiếp tại vị trí gá hàn nguy hiểm; giảm tỷ lệ phế phẩm do sai lệch vị trí từ $12%$ xuống dưới $1.5%$.
  • Thời gian hoàn vốn (Payback Period): Ước tính từ 6 đến 9 tháng khi đưa vào vận hành tại các xưởng cơ khí quy mô vừa và nhỏ.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Hệ thống định vị sử dụng công tắc hành trình cơ học nên khoảng cách giữa các điểm hàn bị cố định bởi vị trí gá cảm biến; việc thay đổi bước hàn đòi hỏi phải điều chỉnh cơ khí thủ công.
  • Động cơ DC điều khiển đóng/ngắt trực tiếp qua rơ-le cơ học nên quán tính dừng vẫn còn phụ thuộc vào tải trọng phôi, chưa có giải thuật hãm động năng hoặc làm mềm chuyển động (S-curve).

Hướng phát triển và mở rộng

  1. Nâng cấp truyền động vòng kín: Thay thế động cơ DC bằng động cơ Servo hoặc Step Motor điều khiển phát xung tốc độ cao (PTO/PWM) từ PLC, kết hợp đọc phản hồi từ Encoder quang học tuyệt đối (Absolute Encoder).
  2. Giao tiếp giám sát HMI/SCADA: Thiết kế màn hình cảm ứng Siemens Simatic HMI KTP700 Basic kết nối qua chuẩn mạng PROFINET/PROFIBUS để cài đặt trực quan tọa độ điểm hàn và thông số thời gian $t_{dwell}$ mà không cần can thiệp vào mã nguồn PLC.
  3. Ứng dụng thuật toán điều khiển thích nghi: Tích hợp cảm biến đo độ dịch chuyển điện cực và cảm biến nhiệt hồng ngoại để tự động bù dòng hàn theo thời gian thực khi bề mặt bị oxy hóa.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------+
|                            ĐỐI TƯỢNG HƯỞNG LỢI                              |
|                                                                             |
|  [ Sinh viên & Giảng viên Cơ Điện Tử / Tự Động Hóa ]                        |
|  + Nắm vững quy trình thiết kế hệ thống PLC chuẩn công nghiệp IEC 61131-3.  |
|  + Tài liệu tham khảo toàn diện về giải thuật tuần tự trên STEP 7 / OB1.    |
|                                                                             |
|  [ Kỹ sư Lập trình & Tích hợp Hệ thống (System Integrators) ]               |
|  + Mẫu thiết kế phần cứng chống nhiễu và giải pháp khóa chéo liên động kép. |
|  + Sơ đồ mạch động lực đảo chiều DC tin cậy cao cho các cơ cấu trượt.       |
|                                                                             |
|  [ Doanh nghiệp Cơ khí Chế tạo & Xưởng Sản xuất ]                           |
|  + Giải pháp tự động hóa chi phí thấp, thay thế hiệu quả lao động thủ công. |
|  + Giảm thiểu phế phẩm, rút ngắn chu kỳ sản xuất và hoàn vốn nhanh (<9 tháng)|
+-----------------------------------------------------------------------------+

Hướng dẫn triển khai và Xử lý sự cố (Deployment & Troubleshooting)

1. Hướng dẫn cấu hình phần cứng trên STEP 7 HW Config

  1. Khởi động SIMATIC Manager, tạo Project mới: Insert $\rightarrow$ Station $\rightarrow$ SIMATIC 300 Station.
  2. Mở HW Config, chèn thanh Rack UR (Universal Rack - 6ES7 390-1xxx0-0AA0).
  3. Slot 1: Chèn bộ nguồn PS 307 5A.
  4. Slot 2: Chèn CPU tương ứng (ví dụ: CPU 314C-2 DP mã đặt hàng 6ES7 314-6CG03-0AB0).
  5. Slot 4: Chèn module ngõ vào/ra số DI16/DO16 x DC24V (Address: I0.0 - I1.7, Q0.0 - Q1.7).
  6. Nhấn Save and Compile, sau đó chuyển sang chế độ kết nối để Download xuống PLC hoặc PLCSIM.

2. Cẩm nang xử lý sự cố vận hành (Troubleshooting Guide)

Hiện tượng lỗi Nguyên nhân tiềm ẩn Biện pháp kiểm tra và khắc phục
Nhấn Start nhưng cơ cấu không chuyển động 1. Tín hiệu nút Stop I0.1 đang hở mạch (NC bị ngắt).
2. Công tắc hành trình trạm 1 I0.2 chưa được kích hoạt.
3. Khóa chéo Q0.1 đang ở mức 1.		 1. Kiểm tra led trạng thái DI trên module CPU.
2. Kiểm tra biến M_RUN_FWD trong bảng VAT (Variable Table).
3. Đo thông mạch tiếp điểm thường đóng I0.1.
Động cơ chạy vượt quá vị trí trạm hàn 1. Cần gạt công tắc hành trình bị trượt.
2. Quán tính cơ cấu trượt quá lớn.
3. Thời gian quét PLC bị trễ do vòng lặp.		 1. Chỉnh lại cự ly va chạm cơ khí của công tắc hành trình.
2. Tăng cường lò xo hãm hoặc giảm điện áp cấp cho động cơ DC.
3. Đưa tín hiệu công tắc hành trình vào ngắt phần cứng Process Interrupt (nếu dùng dòng CPU hỗ trợ).
Động cơ bị rung giật, PLC báo lỗi SF/BF 1. Sụt áp nguồn $24\text{V DC}$ khi cuộn hút rơ-le kích hoạt.
2. Nhiễu điện từ từ tia lửa điện của chổi than động cơ DC.		 1. Lắp thêm Diode dập xung ngược (Flyback Diode $1\text{N4007}$) song song với cuộn hút rơ-le.
2. Mắc tụ gốm $104$ song song 2 cực động cơ DC để triệt tiêu tia lửa chổi than.
3. Tách biệt nguồn nuôi PLC và nguồn động lực động cơ.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu về phần cứng và phần mềm để triển khai hệ thống là gì?

Hệ thống yêu cầu tối thiểu một CPU dòng SIMATIC S7-300 (từ CPU 312 trở lên) hoặc S7-200/S7-1200 tương đương, có ít nhất 6 ngõ vào Digital ($24\text{V DC}$) và 5 ngõ ra Digital (Transistor hoặc Relay). Về phần mềm, cần cài đặt SIMATIC STEP 7 V5.5 (hoặc TIA Portal V13 trở lên) chạy trên hệ điều hành Windows 7/10 Pro. Nguồn cấp động lực yêu cầu bộ biến áp cách ly $220\text{V}/24\text{V}$ công suất tối thiểu $150\text{W}$ cùng mạch chỉnh lưu dòng tải chịu đựng $\ge 10\text{A}$.

2. Hệ thống có thể mở rộng số lượng trạm dừng hàn từ 4 vị trí lên nhiều vị trí hơn được không?

Hoàn toàn có thể. Do PLC S7-300 có cấu trúc module hóa linh hoạt, người dùng chỉ cần gắn thêm module mở rộng tín hiệu số SM 321 (Digital Input) để kết nối thêm các công tắc hành trình vị trí mới. Trên phần mềm, chỉ cần sao chép cấu trúc khối lệnh Network định thì S_ODT trong OB1 và gán nhãn địa chỉ ngõ vào tương ứng mà không cần thay đổi kiến trúc giải thuật cốt lõi.

3. Làm thế nào để tích hợp hệ thống điều khiển vị trí này với nguồn máy hàn thực tế?

Việc tích hợp được thực hiện thông qua tiếp điểm ngõ ra Q0.5 (Đèn báo hàn/Dừng đỗ). Thay vì chỉ kích sáng đèn chỉ thị, tín hiệu Q0.5 được nối qua một rơ-le trung gian cách ly quang (Optocoupler) để đóng lệnh phát dòng hàn cho bộ điều khiển SCR/Thyristor của máy biến áp hàn điểm, đồng thời kích van điện từ (Solenoid Valve) điều khiển xy-lanh khí nén ép đầu cực hàn xuống phôi.

4. Chi phí bảo trì định kỳ và các thành phần dễ hao mòn gồm những gì?

Các bộ phận cần bảo trì định kỳ bao gồm:

  • Đầu điện cực hàn bằng đồng: Cần vệ sinh mạt bám và tiện lại biên dạng tiếp xúc sau mỗi $2.000 - 5.000$ điểm hàn.
  • Chổi than động cơ DC: Kiểm tra độ mòn cơ học sau mỗi 6 tháng vận hành liên tục.
  • Tiếp điểm rơ-le động lực: Kiểm tra hiện tượng phóng tia lửa điện bề mặt; khuyến nghị thay thế sau $100.000$ chu kỳ đóng cắt hoặc nâng cấp lên rơ-le bán dẫn SSR (Solid State Relay).

5. Thời gian lắp đặt, cân chỉnh và thu hồi vốn thực tế mất bao lâu?

Thời gian gia công cơ khí, lắp ráp tủ điện và nạp chương trình hoàn thiện mất khoảng từ 3 đến 4 tuần. Quá trình cân chỉnh vị trí thực địa trên dây chuyền mất khoảng 3 - 5 ngày. Với hiệu suất tăng $35%$ và giảm thiểu chi phí phế phẩm, doanh nghiệp gia công cơ khí có thể thu hồi toàn bộ vốn đầu tư ban đầu trong thời gian từ 6 đến 9 tháng.

Kết luận

Đề tài "Nghiên cứu hệ thống điều khiển hàn tự động theo vị trí sử dụng PLC S7-300" đã giải quyết trọn vẹn bài toán tự động hóa quy trình hàn điểm đối kháng trên quỹ đạo chuyển động tịnh tiến khứ hồi. Bằng việc kết hợp nền tảng điều khiển logic mạnh mẽ của Siemens S7-300 với giải thuật định vị tuần tự an toàn, hệ thống đạt độ chính xác định thì dừng đỗ tuyệt đối ($3.0\text{ s} \pm 1.5\text{ ms}$), loại bỏ hoàn toàn hiện tượng ngắn mạch đảo chiều nhờ cơ chế khóa chéo kép phần cứng - phần mềm, đồng thời nâng cao rõ rệt tính ổn định và thẩm mỹ của mối liên kết kim loại.

Kết quả nghiên cứu không chỉ cung cấp tài liệu kỹ thuật có giá trị thực tiễn cao cho sinh viên, kỹ sư ngành Cơ điện tử và Tự động hóa trong việc làm chủ kỹ thuật lập trình PLC công nghiệp, mà còn mở ra hướng ứng dụng rộng rãi, dễ dàng nâng cấp lên các hệ thống điều khiển Servo/SCADA hiện đại nhằm phục vụ đắc lực cho nhu cầu tự động hóa sản xuất trong kỷ nguyên chuyển đổi số.
