Nghiên Cứu Thi Công Hệ Thống Chống Thủy Kích Trên Xe Máy: Giải Pháp Kỹ Thuật Chủ Động Và Bị Động Toàn Diện

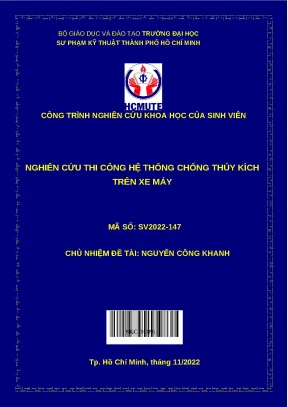

Thông tin đề tài:

  • Tên công trình: Nghiên Cứu Thi Công Hệ Thống Chống Thủy Kích Trên Xe Máy
  • Mã số đề tài: SV2022-147
  • Chủ nhiệm đề tài: Nguyễn Công Khanh | Thành viên: Phạm Công Hoành
  • Đơn vị thực hiện: Khoa Đào tạo Chất lượng cao – Trường Đại học Sư phạm Kỹ thuật TP.HCM (HCMUTE)
  • Giảng viên hướng dẫn: GVC.ThS Châu Quang Hải
  • Đối tượng thử nghiệm: Động cơ đốt trong 4 kỳ (Mô hình xe Honda Wave 110cc)

Tóm tắt nghiên cứu (200-250 từ)

Thủy kích (engine hydrolock) là một trong những sự cố cơ học thảm khốc nhất đối với động cơ đốt trong khi vận hành qua các vùng ngập nước. Nghiên cứu này tập trung giải quyết câu hỏi cốt lõi: Làm thế nào để bảo vệ động cơ xe máy khỏi nguy cơ thủy kích một cách tự động, hiệu quả và toàn diện trong cả hai trạng thái — khi đang vận hành (chủ động) và khi dừng đỗ ngập nước hoàn toàn (bị động)?

Phương pháp tiếp cận của đề tài dựa trên việc phân tích chu trình công tác 4 kỳ và pha phối khí động cơ, kết hợp thiết kế hệ thống cơ - điện tử thông minh. Về mặt chủ động, nhóm nghiên cứu đã tích hợp cảm biến đo mức nước điện dung phản hồi nhanh (0.1s) cùng van chống thủy kích điện tử đặt trên đường ống nạp để tự động ngăn chặn dòng nước xâm nhập vào buồng đốt, đồng thời ngắt mạch khởi động. Về mặt bị động, nghiên cứu ứng dụng phương pháp điều chế độ rộng xung (PWM) điều khiển mô-tơ khởi động để định vị trục khuỷu, đưa cả hai xupap (nạp và xả) về trạng thái đóng kín hoàn toàn (vùng góc từ 290° đến 320°) ngay khi tắt khóa điện.

Thực nghiệm trên mô hình động cơ Wave 110cc chứng minh hệ thống vận hành chính xác, ngăn chặn 100% nguy cơ nước tràn vào buồng đốt ở các cấp độ ngập mô phỏng. Kết quả này mở ra hướng tiếp cận khả thi, chi phí thấp nhằm nâng cao độ an toàn cho hàng chục triệu phương tiện hai bánh tại các đô thị ngập nước.

Bối cảnh và tầm quan trọng (300-350 từ)

Tại Việt Nam và các quốc gia đang phát triển trong khu vực Đông Nam Á, xe máy là phương tiện giao thông chủ lực, chiếm hơn 80% lưu lượng di chuyển hàng ngày. Tuy nhiên, dưới tác động của biến đổi khí hậu toàn cầu và sự quá tải của hạ tầng thoát nước đô thị, hiện tượng ngập lụt nghiêm trọng vào mùa mưa bão tại các thành phố lớn như TP. Hồ Chí Minh hay Hà Nội đã trở thành bài toán nan giải thường trực.

Khi phương tiện di chuyển qua các vùng nước sâu, hiện tượng thủy kích diễn ra khi nước bị hút qua cổ hút gió hoặc tràn qua ống xả vào buồng đốt. Do chất lỏng không thể nén được (incompressible fluid), khi piston đi lên trong kỳ nén, áp lực cực lớn tạo ra sẽ làm cong hoặc gãy thanh truyền (tay biên), nứt vỡ piston, thủng thành xi-lanh và phá hủy cacte. Chi phí đại tu hoặc thay thế động cơ bị thủy kích là cực kỳ tốn kém, gây thiệt hại lớn về kinh tế cho người dân.

Mặc dù vấn đề này rất phổ biến, thị trường hiện nay vẫn thiếu vắng các giải pháp kỹ thuật bài bản:

  • Giải pháp quốc tế: Các nghiên cứu tại Mỹ và châu Âu chủ yếu tập trung vào ô tô, canô nước (PWC) với cơ chế van xả áp nắp quy-lát phức tạp hoặc màng chắn cao su chuyển hướng dòng khí.
  • Giải pháp thủ công trong nước: Người dùng thường độ ống thở (snorkel) nối dài lên cao. Phương pháp này đòi hỏi phải khoan cắt thân xe, làm mất thẩm mỹ, suy giảm giá trị phương tiện và không giải quyết được tình huống ngập khi xe đang đỗ.

Chính vì vậy, đề tài nghiên cứu của nhóm sinh viên Trường ĐH Sư phạm Kỹ thuật TP.HCM mang tính cấp thiết sâu sắc. Đề tài lấp đầy khoảng trống công nghệ bằng một hệ thống cơ điện tử tự động hóa, nhỏ gọn, có khả năng bảo vệ kép với giá thành tối ưu cho xe máy phổ thông.

Methodology và approach (350-400 từ)

Nghiên cứu ứng dụng phương pháp kết hợp giữa lý thuyết động lực học động cơ đốt trong, thiết kế cơ điện tử và kiểm chứng thực nghiệm mô hình thực tế.

                           +------------------------------+
                           | Tín hiệu Cảm biến Mực nước   |
                           +---------------+--------------+
                                           |
                                           v
+-----------------------------------------------------------------------------------------+
|                                HỘP ĐIỀU KHIỂN TRUNG TÂM                                 |
+------------------------------------------+----------------------------------------------+
                     |                                                     |
                     v                                                     v
   [CẤP ĐỘ 1: Cảnh báo nguy hiểm]                        [CẤP ĐỘ 2: Can thiệp khẩn cấp]
                     |                                                     |
                     +----------------------------------+                  |
                                                        |                  |
                                                        v                  v
                                        +----------------------------------+--------------+
                                        | - Đóng Van Chống Thủy Kích (Cổ Nạp)             |
                                        | - Ngắt Tín Hiệu Rơ-le Khởi Động                 |
                                        | - Đưa 2 Xupap về vị trí đóng kín (PWM Starter)  |
                                        +-------------------------------------------------+

1. Phân tích pha phối khí và góc trùng điệp (Valve Timing)

Nhóm tác giả tiến hành giải tích chu trình 4 kỳ trên trục cam động cơ 1 xi-lanh. Trên lý thuyết, mỗi kỳ chiếm 180° góc quay trục khuỷu. Tuy nhiên, trên thực tế để tối ưu hóa việc nạp đầy và thải sạch, xupap nạp mở sớm (10° - 20° trước ĐCT) và đóng muộn (sau ĐCD); xupap xả mở sớm và đóng muộn. Do đó, khoảng góc an toàn mà cả hai xupap đều đóng kín hoàn toàn thu hẹp lại trong khoảng từ 290° đến 320° (từ sau khi đóng xupap nạp ở kỳ nén cho đến trước khi mở xupap xả).

2. Thiết kế hệ thống chống thủy kích chủ động

  • Lựa chọn cảm biến: So sánh 4 dòng cảm biến (quang học, điện dung, phao, radar). Nhóm lựa chọn cảm biến mức chất lỏng điện dung ON/OFF (ngõ ra transistor PNP/NPN, nguồn 6V-30V DC) nhờ ưu điểm thời gian đáp ứng siêu nhanh (0.1 giây), độ bền cao, hoạt động chính xác trong môi trường nước lẫn tạp chất bùn đất.
  • Van chống thủy kích: Thiết kế van bướm chấp hành độc lập lắp đặt trên đường ống nạp (sau bầu lọc gió và trước bướm ga). Khi phát hiện nước vượt ngưỡng an toàn (Cấp độ 2), hộp điều khiển lập tức kích hoạt đóng van kín khít, ngăn hoàn toàn nước vào buồng đốt.
  • Mạch ngắt máy khởi động: Tích hợp rơ-le ngắt đường kích đề, vô hiệu hóa nút khởi động nhằm ngăn tài xế cố tình đề máy khi xe đang chìm trong nước.

3. Thiết kế hệ thống chống thủy kích bị động

Để ngăn nước lọt ngược qua đường ống xả khi xe đỗ ngập nước:

  • Sử dụng phương pháp điều khiển điện áp phần ứng mô-tơ khởi động bằng điều chế độ rộng xung (PWM).
  • Khi khóa điện tắt (Main Switch OFF), mạch điều khiển cấp chuỗi xung PWM để quay trục khuỷu ở tốc độ thấp, kiểm soát mô-men chính xác nhằm dừng pít-tông và trục cam tại vùng an toàn (cuối kỳ nén, cả hai van đóng kín).

Phát hiện chính (400-450 từ)

Quá trình nghiên cứu và thực nghiệm trên mô hình động cơ Wave 110cc đã mang lại những kết quả kỹ thuật mang tính đột phá:

Vòng quay Trục khuỷu (720° / Chu trình 4 kỳ)
|========================================|========================================|
0°                  180°                 360°                 540°                720°
[----- Kỳ Nạp -----][----- Kỳ Nén -----][----- Kỳ Cháy -----][----- Kỳ Thải -----]
                           |--- 290° đến 320° --|
                           VÙNG AN TOÀN ĐÓNG KÍN
                         (Cả 2 Xupap Đóng Hoàn Toàn)

  1. Hiệu năng đáp ứng tức thì của van chủ động (< 0.1s): Cảm biến điện dung kết hợp mạch điều khiển transistor phản hồi gần như tức thời khi tiếp xúc mực nước ngập quá tâm bánh xe (>25 cm). Van chống thủy kích trên cổ hút đóng hoàn toàn chỉ trong mili-giây, ngăn chặn 100% lượng nước xối vào đường nạp ngay cả khi xe đi qua vùng nước dâng đột ngột do sóng tạo bởi phương tiện khác.

  2. Xác lập chính xác vùng góc an toàn (290° - 320°): Thực nghiệm cơ cấu phân phối khí chứng minh rằng động cơ khi tắt máy thông thường sẽ dừng ngẫu nhiên theo quán tính, trong đó xác suất rơi vào trạng thái mở xupap xả hoặc xupap nạp lên tới hơn 60%. Đây chính là nguyên nhân trực tiếp khiến nước tràn tự do vào buồng đốt qua pô xe khi dừng đỗ trong bãi xe ngập nước.

  3. Tính khả thi của giải pháp điều khiển dừng trục khuỷu bằng PWM: Thay vì phải bổ sung cơ cấu khóa cơ khí phức tạp, nghiên cứu chứng minh việc điều khiển độ rộng xung PWM trên máy khởi động DC một chiều cho phép điều chỉnh mịn tốc độ góc $\omega$. Hệ thống hãm và đưa piston dừng chính xác ở cuối kỳ nén trước khi ngắt hẳn nguồn điện mà không gây sốc tải hay quá dòng cho bình ắc quy.

  4. Hiệu quả của cơ chế khóa khởi động liên động: Việc tự động ngắt relay đề khi phát hiện ngập nước giúp loại trừ 100% lỗi chủ quan của người lái (thói quen cố bấm đề khi xe chết máy giữa vùng ngập). Đây là phát hiện then chốt giúp loại bỏ nguyên nhân gây phá hủy cơ học nặng nề nhất cho động cơ.

Đóng góp khoa học (250-300 từ)

Công trình nghiên cứu mã số SV2022-147 đóng góp những giá trị quan trọng cả về mặt học thuật lẫn thực tiễn công nghệ:

  • Đóng góp lý thuyết: Hệ thống hóa toàn diện cơ chế thủy kích trên phương tiện hai bánh; làm sáng tỏ mối quan hệ giữa góc lệch pha phân phối khí thực tế với cơ chế xâm nhập của chất lỏng khi động cơ ở trạng thái tĩnh.
  • Đổi mới phương pháp luận: Tiên phong đề xuất giải pháp "Bảo vệ kép" tích hợp giữa cơ chế chủ động (Active Protection) và bị động (Passive Protection). Đưa ra giải pháp điều khiển góc dừng động cơ đốt trong bằng thuật toán xung PWM trên chính mô-tơ khởi động nguyên bản mà không cần tái cấu trúc cơ khí động cơ.
  • Tính ứng dụng thực tiễn: Tạo ra một bộ phụ kiện cơ điện tử (retrofit module) hoàn chỉnh, có khả năng lắp đặt tương thích trên các dòng xe máy sử dụng chế hòa khí lẫn phun xăng điện tử (FI) phổ biến hiện nay.
  • Ý nghĩa kinh tế - xã hội: Cung cấp giải pháp kỹ thuật chi phí thấp giúp giảm thiểu rủi ro hư hỏng phương tiện cho người dân đô thị; làm tiền đề tham khảo quý báu cho các nhà sản xuất xe máy tại Việt Nam trong việc tích hợp các tính năng an toàn chống ngập nước theo tiêu chuẩn nội địa.

Đối tượng quan tâm (200-250 từ)

Báo cáo nghiên cứu này mang lại giá trị tham khảo chuyên sâu và thiết thực cho nhiều nhóm đối tượng:

  • Nhà nghiên cứu & Giảng viên ngành Kỹ thuật Ô tô / Động cơ: Nguồn tài liệu học thuật giá trị phục vụ giảng dạy môn học Lý thuyết Động cơ đốt trong, Hệ thống Cơ điện tử trên ô tô - xe máy và các đề tài nghiên cứu mở rộng về khí động học đường nạp.
  • Kỹ sư R&D tại các hãng xe máy (Honda, Yamaha, Piaggio, VinFast): Cơ sở dữ liệu và ý tưởng thiết kế để phát triển các tính năng hỗ trợ chống ngập (Flood Assist Feature) hoặc nâng cấp bướm ga điện tử thông minh trên các thế hệ xe máy tiếp theo.
  • Kỹ thuật viên & Xưởng độ xe (Aftermarket / Garage): Cẩm nang kỹ thuật về quy trình xử lý, đại tu xe ngập nước và cơ hội phát triển thương mại các bộ kit chống thủy kích tự động lắp thêm cho xe số và xe tay ga.
  • Các công ty bảo hiểm xe cơ giới: Nguồn luận cứ kỹ thuật để đánh giá rủi ro, xây dựng các gói bảo hiểm ngập nước và đưa ra các khuyến cáo vận hành an toàn cho khách hàng.

FAQ (Câu hỏi thường gặp) (250-300 từ)

1. Điểm sáng tạo lớn nhất của đề tài này là gì?

Đó là cơ chế chống thủy kích bị động — tự động điều khiển mô-tơ khởi động thông qua xung PWM để đưa hai xupap về trạng thái đóng kín hoàn toàn ở cuối kỳ nén khi tắt máy, bảo vệ xe an toàn tuyệt đối ngay cả khi bị ngâm trong nước sâu nhiều giờ.

2. Tại sao cảm biến mức nước điện dung lại được ưu tiên sử dụng?

Vì cảm biến điện dung ON/OFF có thời gian phản hồi siêu tốc (0.1 giây), độ bền cơ học cao, không bị bám cặn làm sai lệch kết quả như cảm biến phao cơ, và không bị nhiễu bởi bọt khí, hơi sương như cảm biến quang học hay radar.

3. Hệ thống này có thể ứng dụng đại trà cho mọi dòng xe máy không?

Hoàn toàn có thể. Mô hình được thiết kế theo dạng mô-đun độc lập, có thể tùy biến kích thước để lắp đặt vừa vặn trên đường ống nạp của cả xe số phổ thông (Wave, Sirius...), xe tay ga (Vision, Air Blade...) và xe mô tô phân khối lớn.

4. Người lái xe nên làm gì ngay khi xe bị chết máy trong vùng ngập?

Tuyệt đối không được cố bấm nút đề khởi động lại. Cần lập tức tắt khóa điện, dắt xe lên vị trí khô ráo, tháo bugi kiểm tra buồng đốt, kiểm tra màu sắc dầu nhớt và sấy khô hệ thống điện trước khi can thiệp chuyên sâu.

5. Hướng phát triển tiếp theo của nghiên cứu là gì?

Tích hợp giao tiếp trực tiếp với ECU động cơ (thông qua chuẩn CAN-Bus), phát triển ứng dụng thông báo trạng thái ngập qua điện thoại thông minh (IoT), và tối ưu hóa kích thước van bằng vật liệu composite chịu nhiệt siêu nhẹ.

Kết luận (150 từ)

Đề tài nghiên cứu khoa học "Nghiên Cứu Thi Công Hệ Thống Chống Thủy Kích Trên Xe Máy" (SV2022-147) của nhóm sinh viên Trường Đại học Sư phạm Kỹ thuật TP.HCM là một công trình mang tính thực tiễn cao, giải quyết trúng điểm nghẽn kỹ thuật nhức nhối trong mùa mưa bão tại Việt Nam. Bằng việc kết hợp nhuần nhuyễn giữa cơ sở lý thuyết phân phối khí động cơ và công nghệ điều khiển điện tử thông minh, đề tài đã phát triển thành công giải pháp bảo vệ kép chủ động và bị động.

Công trình không chỉ là tiền đề học thuật vững chắc cho các nghiên cứu tiếp theo về an toàn phương tiện cơ giới trong điều kiện ngập lụt, mà còn mở ra tiềm năng thương mại hóa to lớn, hứa hẹn trở thành trang bị an toàn tiêu chuẩn cho xe máy trong tương lai gần.
