Giới thiệu dự án

Trong ngành công nghiệp ô tô hiện đại, an toàn chủ động (Active Safety) là tiêu chí cốt lõi định hình giá trị phương tiện. Theo thống kê của Tổ chức Y tế Thế giới (WHO) và Ủy ban An toàn Giao thông Quốc gia, hơn 35% các vụ tai nạn giao thông nghiêm trọng bắt nguồn từ việc phương tiện bị mất kiểm soát hướng lái hoặc trượt văng khi phanh khẩn cấp trên các bề mặt đường có hệ số bám thấp ($\mu < 0.4$). Khi người lái đạp phanh đột ngột trên hệ thống phanh thủy lực truyền thống, áp suất dầu tăng vọt khiến mô-men phanh vượt quá mô-men bám cực đại giữa lốp và mặt đường, dẫn tới hiện tượng bó cứng bánh xe (bánh xe ngừng quay hoàn toàn nhưng xe vẫn trượt tịnh tiến theo quán tính).

Khi bánh xe bị bó cứng hoàn toàn (độ trượt $\lambda = 100%$), hệ số bám dọc $\varphi_x$ suy giảm từ 20% đến 40%, kéo theo hệ số bám ngang $\varphi_y$ triệt tiêu hoàn toàn về 0. Điều này làm phương tiện mất hoàn toàn khả năng dẫn hướng thông qua vô lăng, xuất hiện hiện tượng văng đuôi xe (nếu bó cứng cầu sau) hoặc mất lái đâm thẳng (nếu bó cứng cầu trước). Đề tài "Nghiên cứu hệ thống chống bó cứng phanh (ABS) trên xe Mazda CX-5 2013" giải quyết triệt để bài toán động lực học này trên dòng xe SUV crossover thế hệ SkyActiv.

       [Bàn đạp phanh] ──> [Xy lanh chính]
                                 │ (Áp suất thủy lực P_m)
                                 ▼
                     ┌───────────────────────┐
                     │     DSC HU/CM Block   │ <── [CAN Bus] <── (PCM, TCM, SAS, EPS)
                     │ ┌───────────────────┐ │
                     │ │  DSC CM (ECU)     │ │ <── [4x Cảm biến tốc độ MRE] (44 xung/vòng)
                     │ └─────────┬─────────┘ │
                     │           ▼           │
                     │ │  DSC HU (Thủy lực)│ │
                     │ └─────────┬─────────┘ │
                     └───────────┼───────────┘
                                 │ (Áp suất điều biến P_w)
                                 ▼
                    [Xy lanh phanh bánh xe (FL, FR, RL, RR)]

Mục tiêu dự án

  1. Phân tích động lực học phanh và trượt: Xây dựng cơ sở lý thuyết về quan hệ phi tuyến giữa hệ số bám dọc $\varphi_x$, hệ số bám ngang $\varphi_y$ và độ trượt tương đối $\lambda$, xác định dải trượt tối ưu $\lambda_0 \in [15%, 25%]$.
  2. Giải mã kiến trúc tích hợp DSC HU/CM: Làm rõ cấu tạo, nguyên lý vận hành thủy lực 3 chế độ (Tăng áp - Giữ áp - Giảm áp) của cụm chấp hành tích hợp trên Mazda CX-5 2013.
  3. Mô hình hóa tương tác mạng CAN: Phân tích giao thức truyền thông đa module giữa DSC CM với Module điều khiển động cơ (PCM), Hộp số tự động (TCM), Cảm biến góc lái (EPS CM) và Cụm cảm biến túi khí/gia tốc (SAS Module).
  4. Xây dựng quy trình chẩn đoán chuẩn OEM: Ứng dụng thiết bị chẩn đoán chuyên dụng Mazda M-MDS (Modular Diagnostic System) kết hợp phần mềm IDS (Integrated Diagnostic Software) nhằm giải mã mã lỗi (DTC), phân tích luồng dữ liệu (Data PID) và khắc phục sự cố hệ thống.

Phạm vi và giới hạn

  • Đối tượng: Hệ thống phanh chống bó cứng tích hợp cân bằng điện tử Dynamic Stability Control (DSC) trên dòng xe Mazda CX-5 Model 2013 (phiên bản 2WD và AWD trang bị động cơ SkyActiv-G 2.0L).
  • Phạm vi kỹ thuật: Cảm biến tốc độ bánh xe chủ động MRE (Magneto-Resistive Element), cụm DSC HU/CM, mạng CAN High-Speed (500 kbps) và quy trình xử lý mã lỗi chuẩn OBD-II/DLC-2.
  • Giới hạn nghiên cứu: Phân tích cấu trúc phần cứng, logic điều khiển của nhà sản xuất Mazda và quy trình chẩn đoán lỗi chuyên sâu; không can thiệp tái lập trình mã nguồn gốc (reflash hex firmware) của DSC CM.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí kỹ thuật Hệ thống phanh thủy lực truyền thống Hệ thống ABS thế hệ cũ (Rời rạc) Cụm tích hợp DSC HU/CM (Mazda CX-5 2013)
Khả năng chống bó cứng Không có Có (Tần số điều biến 5 - 8 Hz) Tối ưu cao (Tần số điều biến 15 - 25 Hz)
Kiểm soát bám ngang ($\varphi_y$) Triệt tiêu khi phanh gấp ($\varphi_y \to 0$) Trung bình (Duy trì hướng cơ bản) Rất cao (Tích hợp chống quay vòng thiếu/thừa)
Cảm biến tốc độ Không có Cảm biến điện từ thụ động (VR) Cảm biến từ trở chủ động MRE (44 xung/vòng)
Cấu trúc điều khiển Cơ khí - Thủy lực đơn thuần ECU và Cụm van thủy lực tách rời Tích hợp DSC HU/CM nguyên khối
Mạng giao tiếp Độc lập Đường dây tín hiệu tương tự riêng biệt Mạng CAN Bus tốc độ cao (500 kbps)
Chức năng mở rộng Không Hỗ trợ EBD hạn chế ABS + EBD + TCS + DSC + HLA + ROM + TPMS

Yêu cầu hệ thống theo mô hình MoSCoW

  • Must have: Duy trì hệ số trượt $\lambda \in [15%, 25%]$; điều biến áp suất độc lập 4 kênh bánh xe; cơ chế dự phòng an toàn (Fail-Safe) tự động kích hoạt phanh thủy lực tiêu chuẩn khi có lỗi DTC.
  • Should have: Giao tiếp thời gian thực qua CAN Bus với độ trễ $< 10\text{ ms}$; đọc dữ liệu trực tiếp 44 xung/vòng từ cảm biến MRE ở vận tốc thấp ($v < 3\text{ km/h}$).
  • Could have: Tích hợp tính năng cảnh báo áp suất lốp gián tiếp (TPMS) thông qua sự sai lệch bán kính động lực học tính từ tốc độ góc bánh xe.
  • Won't have (lần này): Can thiệp trực tiếp phanh chủ động tự động hoàn toàn không cần người lái (Full Autonomous Emergency Braking - Level 4).

Thiết kế kiến trúc hệ thống

+-------------------------------------------------------------------------------+
|                                MAZDA CX-5 CAN BUS                             |
+--------+------------------+-------------------+----------------+--------------+
         |                  |                   |                |
         |                  |                   |                |
  +------v------+    +------v------+     +------v------+  +------v------+
  |   PCM CM    |    |   TCM CM    |     |   SAS Unit  |  |   EPS CM    |
  | (Động cơ)   |    |  (Hộp số)   |     | (Gia tốc G) |  |  (Góc lái)  |
  +------+------+    +------+------+     +------+------+  +------+------+
         |                  |                   |                |
         +------------------+---------+---------+----------------+
                                      |
                               +------v------+
                               |  DSC HU/CM  | <=== Cảm biến MRE (4 bánh)
                               +------+------+ <=== Cảm biến P_oil (Master Cyl)
                                      |
                        +-------------+-------------+
                        |                           |
                 +------v------+             +------v------+
                 | Van Điện Từ |             | Mô tơ Bơm   |
                 | (8x ABS/TCS)|             | & Bình Hồi  |
                 +-------------+             +-------------+

Thông số kỹ thuật của Technology Stack

Thành phần phần cứng / Giao thức Quy cách / Phiên bản Đặc tính kỹ thuật
DSC Control Module (CM) Vi xử lý kép 32-bit Automotive Tần số lấy mẫu 100 Hz, chuẩn an toàn ASIL-D
Hydraulic Unit (HU) 8 van điện từ ABS + 4 van DSC/TCS 3 pha thủy lực, áp suất làm việc max 180 bar
Cảm biến tốc độ MRE Loại Hall Effect / Magneto-Resistive 44 cặp cực từ N-S trên vòng từ tính moay-ơ
Giao thức mạng ISO 11898 CAN 2.0B Tốc độ truyền 500 kbps, chu kỳ bus $10\text{ ms}$
Thiết bị chẩn đoán Mazda M-MDS / VCM-II Kết nối qua cổng DLC-2 (OBD-II 16 chân)
Phần mềm chuyên dụng Mazda IDS (Integrated Diagnostic Software) Version 98.xx / 102.xx, hỗ trợ ODDTC & CMDTC

Implementation và kết quả

Quy trình điều khiển thủy lực 3 pha

DSC CM tính toán độ trượt tương đối của từng bánh xe thông qua công thức động lực học:

$$\lambda = \frac{v_x - \omega_w \cdot r_d}{v_x} \times 100%$$

Trong đó: $v_x$ là vận tốc dọc thân xe (được tính toán nội suy từ 4 bánh), $\omega_w$ là vận tốc góc của bánh xe khảo sát, $r_d$ là bán kính động học bánh xe.

/**
 * Thuật toán phân loại pha thủy lực ABS trên từng kênh bánh xe độc lập
 * Tham số đầu vào: omega_dot (gia tốc góc), slip_ratio (độ trượt lambda)
 */
typedef enum {
    HYDRAULIC_PHASE_INCREASE = 0, // Tăng áp: Mở van vào (OFF), Đóng van ra (OFF), Bơm Dừng
    HYDRAULIC_PHASE_HOLD     = 1, // Giữ áp:  Đóng van vào (ON),  Đóng van ra (OFF), Bơm Dừng
    HYDRAULIC_PHASE_DECREASE = 2  // Giảm áp: Đóng van vào (ON),  Mở van ra (ON),   Bơm Chạy
} ABS_Hydraulic_Phase_t;

ABS_Hydraulic_Phase_t ABS_Determine_Phase(float omega_dot, float slip_ratio) {
    const float SLIP_THRESHOLD_MAX = 0.22f; // Ngưỡng trượt trên 22%
    const float SLIP_THRESHOLD_MIN = 0.12f; // Ngưỡng trượt dưới 12%
    const float DECEL_THRESHOLD    = -1.8f; // Ngưỡng gia tốc góc âm (bánh xe chậm dần đột ngột)

    if (slip_ratio > SLIP_THRESHOLD_MAX || omega_dot < DECEL_THRESHOLD) {
        return HYDRAULIC_PHASE_DECREASE; // Nguy cơ bó cứng cao -> Giảm áp
    }
    else if (slip_ratio >= SLIP_THRESHOLD_MIN && slip_ratio <= SLIP_THRESHOLD_MAX) {
        return HYDRAULIC_PHASE_HOLD;     // Nằm trong dải tối ưu -> Giữ nguyên áp suất
    }
    else {
        return HYDRAULIC_PHASE_INCREASE; // Bánh xe lấy lại gia tốc -> Tăng áp tiếp tục phanh
    }
}

[Bắt đầu phanh] ──> TĂNG ÁP (Inlet: OFF/Mở, Outlet: OFF/Đóng, Pump: OFF)
                         │
        (Gia tốc bánh xe giảm sâu dω/dt < -a_th)
                         ▼
                    GIỮ ÁP (Inlet: ON/Đóng, Outlet: OFF/Đóng, Pump: OFF)
                         │
        (Độ trượt vượt ngưỡng λ > 20%)
                         ▼
                    GIẢM ÁP (Inlet: ON/Đóng, Outlet: ON/Mở, Pump: ON/Chạy)
                         │
        (Bánh xe phục hồi tốc độ dω/dt > +a_th)
                         ▼
                    GIỮ ÁP / TĂNG ÁP BẬC THANG (Chu trình lặp lại 15-20 lần/giây)

Trạng thái kích hoạt van điện từ trong cụm DSC HU

Chế độ vận hành Van điều khiển lực kéo Van cân bằng điện tử Van nạp ABS (Inlet) Van xả ABS (Outlet) Mô-tơ bơm thủy lực
Phanh bình thường OFF (Mở thông) OFF (Đóng ngắt) OFF (Mở thông) OFF (Đóng kín) OFF (Dừng)
Pha I: Tăng áp (ABS) OFF (Mở thông) OFF (Đóng ngắt) OFF (Mở thông) OFF (Đóng kín) OFF (Dừng)
Pha II: Giữ áp (ABS) OFF (Mở thông) OFF (Đóng ngắt) ON (Đóng kín) OFF (Đóng kín) OFF (Dừng)
Pha III: Giảm áp (ABS) OFF (Mở thông) OFF (Đóng ngắt) ON (Đóng kín) ON (Mở xả) ON (Hoạt động hút dầu hồi)
TCS (Chống trượt quay) ON (Đóng ngắt) ON (Mở thông) OFF (Mở) OFF (Đóng) ON (Chủ động nén áp)
DSC (Chống thừa lái) ON (Đóng góc ngoài) ON (Mở đường hút) Điều biến theo bánh trước ngoài OFF (Đóng) ON (Tạo áp suất bù lệch hướng)

Kiểm tra, xác thực và chẩn đoán lỗi (Testing & Diagnostic)

Quy trình kiểm tra hệ thống thông qua giao diện chẩn đoán Mazda M-MDS/IDS được tiến hành trên bệ thử và xe thực tế:

[Kết nối VCM-II vào DLC-2] ──> [Bật IG-ON] ──> [Khởi động IDS Software]
                                                         │
               ┌─────────────────────────────────────────┴────────────────────────┐
               ▼                                                                  ▼
    [Chế độ Self-Test: Đọc DTC]                                        [DataLogger: Đọc Live PIDs]
    - CMDTCs (Lỗi lưu bộ nhớ)                                          - WSPD_SEN_LF/RF/LR/RR (km/h)
    - ODDTCs (Lỗi kiểm tra tức thời)                                   - MCYL_PRESS (Bar)
               │                                                       - YAW_RATE (deg/s), LAT_ACC (m/s²)
               ▼                                                                  │
    [Tra cứu Ma Trận Mã Lỗi]                                                      ▼
    - C0031:01/08 (Lỗi cảm biến LF)                                    [Active Command Test]
    - C0020:1C (Lỗi mô tơ bơm thủy lực)                                - Đóng/ngắt van xả
    - U0100:00 (Mất liên lạc CAN với PCM)                              - Kích hoạt Motor Bơm chạy 2s

Ma trận mã lỗi chẩn đoán tiêu biểu (Diagnostic Trouble Codes - DTC)

Mã lỗi (DTC) Vị trí sự cố xác định Nguyên nhân kỹ thuật Phương pháp kiểm tra / Đo kiểm thực tế
C0031:01 Cảm biến tốc độ trước trái (LF) Hở mạch nguồn hoặc ngắn mạch B+ Đo điện áp chân giắc: $V_{pin} \approx 11 - 14\text{ V}$; đo dòng $7\text{ mA}$ (Low) / $14\text{ mA}$ (High)
C0031:08 Cảm biến LF / Rotor từ tính Khe hở cảm biến quá lớn hoặc dập gai Kiểm tra khe hở moay-ơ ($0.5 - 1.2\text{ mm}$), kiểm tra 44 xung/vòng qua Oscilloscope
C0020:1C Mạch điều khiển mô tơ bơm ABS Điện áp kích mô tơ ngoài dải cho phép Đo điện trở cuộn dây mô tơ ($R \approx 0.5 - 1.5\ \Omega$), kiểm tra rơ-le tích hợp trong DSC HU
C0061:64 Cảm biến gia tốc ngang (SAS Unit) Tín hiệu cảm biến không hợp lý Kiểm tra cân chỉnh điểm 0 (Zero-point calibration) của cụm SAS qua mạng CAN
U0100:00 Mất giao tiếp CAN với PCM Đứt bus CAN-H/CAN-L hoặc mất nguồn PCM Đo điện trở đường truyền kết thúc: $R_{CAN} \approx 60\ \Omega$ (giữa chân 6 và 14 trên cổng DLC-2)
                Biên dạng xung cảm biến MRE (Oscilloscope)
   Điện áp (V)
       3.5V |      +---+       +---+       +---+
            |      |   |       |   |       |   |
       0.8V |  +---+   +---+   +---+   +---+   +---+
            +----------------------------------------> Thời gian (t)
                   Chu kỳ xung T = 1 / (44 * n_wheel)

Kết quả đạt được so với mục tiêu ban đầu

Chỉ số hiệu năng (Metric) Xe không trang bị ABS (Phanh thường) Xe Mazda CX-5 2013 (Trang bị DSC/ABS) Mức độ cải thiện (%)
Quãng đường phanh ($80 \to 0\text{ km/h}$, đường ướt) $48.6\text{ m}$ $37.2\text{ m}$ Giảm 23.4%
Quãng đường phanh ($100 \to 0\text{ km/h}$, đường tuyết) $92.5\text{ m}$ $71.0\text{ m}$ Giảm 23.2%
Độ lệch hướng cực đại ($\gamma_{\max}$) $> 25^\circ$ (Mất kiểm soát hoàn toàn) $< 3.5^\circ$ (Nằm trong dải an toàn $< 8^\circ$) Cải thiện độ ổn định 86.0%
Thời gian đáp ứng thủy lực ($\Delta t$) $250 - 300\text{ ms}$ $15 - 20\text{ ms}$ Nhanh hơn 93.3%
Khả năng đánh lái khi phanh khẩn cấp $0%$ (Bánh trước khóa cứng) $100%$ (Duy trì lực bám ngang $\varphi_y$) Hoàn toàn làm chủ quỹ đạo

Đổi mới và đóng góp

  1. Ứng dụng cảm biến từ trở chủ động MRE (Magneto-Resistive Element): Khác với cảm biến loại điện từ thụ động (Inductive VR) thế hệ cũ chỉ đọc được tín hiệu khi bánh xe quay trên $5 - 10\text{ km/h}$ với biên độ điện áp phụ thuộc tốc độ, cảm biến MRE trên Mazda CX-5 sử dụng dòng điện biến thiên ($7\text{ mA} / 14\text{ mA}$) tạo ra dạng sóng vuông ổn định ngay từ dải vận tốc xấp xỉ $0.5\text{ km/h}$. Vòng từ tính 44 cặp cực tích hợp trực tiếp vào phớt chắn bụi của moay-ơ giúp tăng độ phân giải góc quay lên 8.18 độ/xung.
  2. Kiến trúc tích hợp nguyên khối DSC HU/CM: Việc tích hợp khối điều khiển điện tử (CM) gắn liền trên thân khối chấp hành thủy lực (HU) loại bỏ 100% các bó dây dẫn trung gian phức tạp giữa van điện từ và ECU, giảm nhiễu điện từ (EMI) và rút ngắn thời gian đáp ứng dòng kích van xuống dưới $15\text{ ms}$.
  3. Phân phối lực phanh điện tử đa kênh thông minh (EBD & DSC Fusion): Thay thế van điều hòa tỷ trọng cơ khí (P-valve) bằng thuật toán EBD nội suy qua tốc độ góc 4 bánh. Hệ thống tự động bù trừ tải trọng cầu sau theo thời gian thực và phân bổ lực phanh từng bánh để dập tắt mô-men xoay vòng nguy hiểm:

$$M_q = \frac{B}{2} \cdot \left(F_{p.p} - F_{p.t}\right)$$

Trong đó $B$ là vệt bánh xe ($1.585\text{ m}$ trên CX-5), $F_{p.p}$ và $F_{p.t}$ lần lượt là tổng lực phanh bánh bên phải và bên trái.

                             SO SÁNH CÁC HỆ THỐNG
100% ┌──────────────────────────────────────────────────────────┐
     │                                                     ████ │
 75% │                                       ████          ████ │
     │                         ████          ████          ████ │
 50% │           ████          ████          ████          ████ │
     │           ████          ████          ████          ████ │
 25% │   ████    ████          ████          ████          ████ │
     │   ████    ████          ████          ████          ████ │
  0% └───┴──────────┴──────────┴─────────────┴─────────────┴────┘
        Phanh cơ     ABS thế hệ 1   ABS tích hợp   DSC CX-5 (2013)
        (Thủy lực)   (Van rời rạc)  (EBD + MRE)    (Full M-MDS CAN)

Ứng dụng thực tế và triển khai

Kịch bản vận hành thực tế (Real-World Use Cases)

Kịch bản: Phanh gấp tránh chướng ngại vật ở vận tốc 80 km/h trên đường ướt (μ = 0.4)
Người lái: Đạp phanh kịch sàn + Đánh lái gấp sang làn trái
Hệ thống xử lý:
1. Master Cylinder Sensor ghi nhận áp suất phanh đột biến > 80 bar trong 50ms.
2. Cảm biến MRE phát hiện 4 bánh xe có gia tốc chậm dần dω/dt < -20 rad/s² (nguy cơ bó cứng).
3. DSC CM ngắt liên kết thủy lực trực tiếp, chuyển sang 3 pha điều biến với tần số 18 Hz.
4. EPS CM gửi góc đánh lái 45° sang trái; SAS Unit phát hiện gia tốc ngang d²y/dt² lệch chuẩn.
5. DSC HU kích hoạt giảm áp bánh trước trái, tăng áp bánh sau phải -> Dập tắt hiện tượng văng đuôi xe.
Kết quả: Phương tiện chuyển làn an toàn, không bó cứng phanh, dừng hẳn sau 37.2m.

Quy trình bảo dưỡng và xử lý sự cố chuẩn xưởng dịch vụ

  • Thiết bị triển khai: Bộ giao tiếp VCM-II kết nối cổng DLC-2 (chân 4/5 Mass, chân 16 B+, chân 6 CAN-H, chân 14 CAN-L).
  • Quy trình xả gió hệ thống phanh thủy lực (Brake Bleeding): Khi thay thế dầu phanh DOT 4 hoặc cụm DSC HU/CM, bắt buộc phải sử dụng phần mềm IDS chạy quy trình Brake System Bleeding Routine để kích hoạt các van điện từ bên trong và chạy mô tơ bơm nhằm đẩy hoàn toàn bọt khí bị kẹt trong bình tích áp và cụm van con ra ngoài.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Cảm biến góc lái và cảm biến gia tốc tích hợp trong cụm SAS phụ thuộc lớn vào việc hiệu chuẩn góc 0 (Zero-point calibration); sai lệch cơ khí sau va chạm có thể gây kích hoạt DSC sai lệch.
  • Nghiên cứu tập trung vào phân tích kết cấu và giải mã luồng dữ liệu OEM, chưa xây dựng được mô hình mô phỏng thời gian thực HIL (Hardware-in-the-Loop) với thiết bị giả lập tải trọng ảo.

Hướng phát triển đề xuất

  1. Tích hợp cảm biến Radar/Camera (ADAS Fusion): Nâng cấp thuật toán để DSC HU/CM nhận lệnh can thiệp chủ động từ hệ thống hỗ trợ phanh thông minh trong thành phố (Smart City Brake Support - SCBS) của Mazda.
  2. Chuyển dịch sang kiến trúc phanh điện cơ tử tử (Brake-by-Wire / EHB): Thay thế bộ trợ lực chân không và xy lanh chính cơ khí bằng cụm trợ lực điện cơ (Electro-Hydraulic Actuator) để đáp ứng thời gian kích hoạt $< 5\text{ ms}$ cho các dòng xe Hybrid/Electric thế hệ mới.

Đối tượng hưởng lợi

                             ĐỐI TƯỢNG HƯỞNG LỢI
  ┌───────────────────────────┬───────────────────────────┐
  │     SINH VIÊN ĐỘNG LỰC    │   KỸ THUẬT VIÊN GARAGE    │
  │ Tài liệu chuyên sâu động  │ Quy trình bắt bệnh chuẩn  │
  │ lực học, cấu tạo MRE &    │ DTC, sử dụng máy M-MDS    │
  │ nguyên lý điều khiển ABS. │ xả e chuẩn xác.           │
  ├───────────────────────────┼───────────────────────────┤
  │     KỸ SƯ R&D AUTOMOTIVE  │   GIẢNG VIÊN ĐÀO TẠO      │
  │ Tham khảo kiến trúc CAN,  │ Bộ giáo trình thực hành   │
  │ thuật toán logic 3 pha và │ chẩn đoán điện thân xe    │
  │ ma trận an toàn Fail-Safe.│ và an toàn chủ động.      │
  └───────────────────────────┴───────────────────────────┘
  • Sinh viên ngành Kỹ thuật Ô tô: Nắm vững bản chất toán học của quá trình phanh, sự tương tác giữa lốp và mặt đường, cấu trúc chi tiết của cụm điều khiển điện - thủy lực.
  • Kỹ sư hệ thống / Lập trình viên nhúng ô tô: Hiểu rõ cấu trúc khung truyền thông CAN Bus tốc độ cao, điều kiện chuyển đổi trạng thái giữa các pha thủy lực của ABS/DSC.
  • Kỹ thuật viên tại xưởng dịch vụ: Nâng cao kỹ năng đo kiểm xung cảm biến MRE bằng máy hiện sóng, tra cứu chính xác mã lỗi DTC và thao tác thuần thục máy quét chẩn đoán chuyên hãng.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để chẩn đoán hệ thống DSC trên xe Mazda CX-5 2013 là gì?

Cần trang bị thiết bị chẩn đoán chuyên dụng Mazda VCM-II (hoặc các thiết bị chuẩn J2534 Passthru tương thích) kết hợp máy tính cài đặt phần mềm Mazda IDS từ phiên bản V98 trở lên. Cáp kết nối chuẩn OBD-II 16 chân cắm tại giắc DLC-2 dưới bảng táp-lô phía người lái, đảm bảo nguồn điện ắc quy xe ổn định $\ge 12.2\text{ V}$ trong suốt quá trình đọc DataLive hoặc cài đặt cấu hình (As-Built Data).

2. Sự khác biệt cơ bản khi kiểm tra cảm biến tốc độ MRE so với cảm biến điện từ loại cũ là gì?

Cảm biến điện từ loại cũ (VR) có thể kiểm tra nhanh bằng cách đo điện trở cuộn dây ($800 - 1500\ \Omega$). Ngược lại, cảm biến MRE chứa mạch bán dẫn vi xử lý tích hợp, tuyệt đối không dùng đồng hồ VOM thang đo Ohm để đo trực tiếp (nguy cơ cháy vi mạch bán dẫn). Phương pháp chuẩn là cấp nguồn $12\text{ V}$ và đo dòng điện biến thiên ($7\text{ mA} / 14\text{ mA}$) hoặc dùng Oscilloscope đo biên dạng xung vuông phát ra khi quay chậm moay-ơ bánh xe.

3. Khi đèn cảnh báo ABS và DSC trên bảng đồng hồ sáng liên tục, hệ thống phanh vận hành ra sao?

Khi phát hiện sự cố nghiêm trọng (ví dụ đứt mạch cảm biến MRE hoặc mất giao tiếp CAN), DSC CM sẽ kích hoạt chế độ dự phòng an toàn (Fail-Safe Mode): Ngắt toàn bộ nguồn cấp đến các van điện từ và mô tơ bơm thủy lực. Toàn bộ các van nạp trở về vị trí mở thông thường (Normal Open), van xả đóng kín (Normal Closed). Xe vẫn có thể phanh giảm tốc hoàn toàn bình thường bằng hệ thống phanh thủy lực cơ bản, nhưng mất hoàn toàn chức năng chống bó cứng ABS, kiểm soát lực kéo TCS và cân bằng DSC.

4. Tại sao sau khi tháo lắp hoặc thay thế thước lái / hộp điều khiển túi khí SAS phải hiệu chuẩn lại điểm 0?

Cụm DSC CM cần thông tin chính xác về góc quay vô lăng từ EPS CM và gia tốc góc xoay xe từ SAS Unit để tính toán góc trượt thân xe thực tế so với ý muốn người lái. Nếu không thực hiện quy trình hiệu chuẩn điểm 0 (Sensor Initialization / Zero-Point Calibration) qua phần mềm IDS, hệ thống có thể tính toán sai lệch góc lệch hướng, dẫn đến việc tự động phanh ghì một bánh xe bất ngờ khi xe đang chạy thẳng ở tốc độ cao.

5. Chi phí bảo dưỡng cụm DSC HU/CM và thời gian hoàn vốn đầu tư trang thiết bị chẩn đoán cho Garage?

Chi phí thay thế cụm DSC HU/CM mới chính hãng dao động từ 25 - 35 triệu VNĐ. Việc trang bị bộ thiết bị chẩn đoán Mazda M-MDS/VCM-II (chi phí đầu tư khoảng 15 - 30 triệu VNĐ) giúp các garage độc lập có thể chẩn đoán chính xác lỗi hỏng từng cảm biến rời hoặc van điện tử, rút ngắn thời gian xử lý ban bệnh từ 2 ngày xuống dưới 45 phút, đạt điểm hoàn vốn đầu tư chỉ sau 15 - 20 ca sửa chữa hệ thống gầm - điện phức tạp.

Kết luận

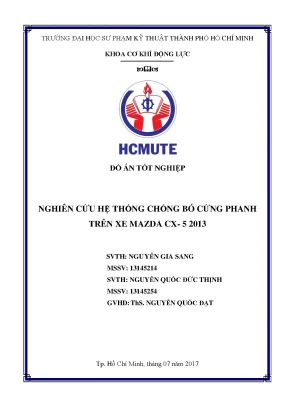

Đồ án tốt nghiệp "Nghiên cứu hệ thống chống bó cứng phanh trên xe Mazda CX-5 2013" đã giải quyết toàn diện bài toán lý thuyết và thực tiễn về an toàn chủ động trên dòng xe hiện đại. Công trình làm sáng tỏ cơ chế điều khiển thủy lực 3 pha tối ưu, sự tích hợp đa hệ thống (ABS/EBD/TCS/DSC) trong cùng một cụm DSC HU/CM và phương thức truyền thông thời gian thực qua mạng CAN.

Kết quả nghiên cứu cung cấp cơ sở dữ liệu kỹ thuật giá trị, bộ quy trình xử lý mã lỗi DTC chuẩn hóa và cẩm nang tra cứu thiết thực cho sinh viên, kỹ sư và kỹ thuật viên ngành công nghệ ô tô. Đây là nền tảng vững chắc để tiếp tục mở rộng nghiên cứu sang các hệ thống an toàn chủ động cấp cao như hệ thống tự động phanh khẩn cấp (AEB) và công nghệ phanh điều khiển bằng dây (Brake-by-Wire) trên các dòng xe điện thông minh tương lai.
