Nghiên cứu động lực học của liên hợp máy kéo Bông Sen 12 trong sản xuất nông nghiệp

Nghiên cứu động lực học của liên hợp máy kéo Bông Sen 12 trong sản xuất nông nghiệp và lâm nghiệp có ý nghĩa… 95 trang · Trường Đại học Lâm nghiệp · 2008.

• Tác giả: Nguyễn Văn Hiếu
• Người hướng dẫn: PGS. Nguyễn Nhật Chiều
• Trường học: Trường Đại học Lâm nghiệp
• Chuyên ngành: Kỹ thuật máy và thiết bị cơ giới hóa nông, lâm nghiệp
• Đề tài: Nghiên cứu động lực học của liên hợp máy kéo Bông Sen 12 trong sản xuất nông nghiệp
• Loại tài liệu: luận văn thực sự khoa học kỹ thuật
• Năm xuất bản: 2008
• Địa điểm: Hà Nội

Mục lục chi tiết

• 1. CHƯƠNG 1: TỔNG QUAN VỀ VẤN ĐỀ NGHIÊN CỨU
• 1.1. Tình hình trang bị máy kéo và áp dụng cơ giới trong sản xuất nông, lâm nghiệp ở nước ta
• 1.2. Một số tính chất và đặc điểm riêng về động lực học liên hợp máy kéo cỡ nhỏ
• 1.3. Tình hình nghiên cứu động lực học của máy kéo cỡ nhỏ trên thế giới và trong nước
• 2. CHƯƠNG 2: ĐỐI TƯỢNG, MỤC TIÊU, NỘI DUNG VÀ PHƯƠNG PHÁP NGHIÊN CỨU
• 2.1. Mục tiêu nghiên cứu
• 2.2. Đối tượng nghiên cứu
• 2.3. Nội dung nghiên cứu
• 2.4. Phương pháp nghiên cứu
• 3. CHƯƠNG 3: NGHIÊN CỨU LÝ THUYẾT ĐỘNG LỰC HỌC VỀ KÉO, BẤM VÀ ÉN ĐỊNH CỦA LIÊN HỢP MÁY KÉO BS 12
• 3.1. Chân đối tượng làm mô hình nghiên cứu
• 3.2. Khả năng kéo của liên hợp máy kéo BS 12
• 3.3. Xác định lực kéo tiếp tuyến ở các sợi truyền
• 3.4. Xác định khả năng kéo ở các sợi truyền của liên hợp máy kéo BS 12
• 3.5. Khả năng bấm của liên hợp máy kéo BS 12
• 3.6. Nghiên cứu khả năng én định của liên hợp máy kéo BS 12
• 3.7. Xác định khả năng én định tĩnh đặc
• 3.8. Xác định khả năng én định tĩnh ngang
• 3.9. Xác định khả năng én định động đặc
• 3.10. Xác định khả năng én định động ngang
• 4. CHƯƠNG 4: NGHIÊN CỨU ĐỘNG LỰC HỌC CỦA LIÊN HỢP MÁY KÉO BS 12 KHI LÀM ĐẤT VỚI CÂY TRỒNG MỘT LỐI
• 4.1. Những giới thiệu ban đầu
• 4.2. Lực và mô men tác động lên liên hợp máy
• 4.3. Xác định lực phá đất
• 4.4. Xác định cắt đất tại cảnh lối cây PC12
• 4.5. Xác định lực cản tại trồng cây
• 4.6. Xác định tổng lực cản tạo rãnh đất của cây trồng
• 4.7. Xác định các mô men tác động lên liên hợp máy
• 4.8. Xác định lực bấm của bánh xe
• 4.9. Xác định phân lực tỏa theo phương OY tại hai bánh và tại cây
• 4.10. Quỹ đạo của liên hợp máy khi cây trên sườn dốc
• 4.11. Xây dựng phương trình vi phân chuyển động của liên hợp máy
• 4.12. Xây dựng hệ phương trình chính tắc
• 4.13. Kết quả giải phương trình vi phân bằng phần mềm Matlab
• 4.14. Kết quả mô phỏng chuyển vị xoay và chuyển vị ngang dốc của liên hợp máy kéo BS 12 trên sườn dốc
• 4.15. Kết quả mô phỏng chuyển vị trượt dốc của liên hợp máy kéo BS 12 trên sườn dốc
• 4.16. Kết quả mô phỏng quan hệ dốc đốc, lực cản cây PCX và hệ số ma sát fS tại giới hạn trượt dốc
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC

Tóm tắt

I. Tổng Quan Nghiên Cứu Động Lực Học Máy Kéo Bông Sen 12

Nghiên cứu động lực học của liên hợp máy kéo Bông Sen 12 trong sản xuất nông nghiệp và lâm nghiệp có ý nghĩa quan trọng trong bối cảnh cơ giới hóa nông thôn. Từ năm 2000, chính sách đổi mới đã thúc đẩy sản xuất nông nghiệp từ tự cung tự cấp sang sản xuất hàng hóa. Tỷ lệ sử dụng máy móc trong nông nghiệp tăng mạnh, đạt trên 16.3 triệu mã lực vào tháng 4 năm 2005. Việc trang bị động lực bình quân đạt gần 0.8 mã lực/ha canh tác. Máy kéo cỡ nhỏ đóng vai trò quan trọng, đặc biệt là tại các vùng núi phía Bắc, Tây Nguyên và Đông Nam Bộ. Tuy nhiên, nguồn cung máy kéo cỡ nhỏ sản xuất trong nước chỉ đáp ứng khoảng 17% nhu cầu. Thị trường vẫn còn nhiều máy kéo nhập khẩu từ Trung Quốc với giá cao và chất lượng chưa đảm bảo. Việc nghiên cứu cơ bản phục vụ thiết kế và nâng cao chất lượng máy kéo nội địa đang dần được quan tâm đầy đủ. Việc nghiên cứu chi tiết về động lực học của liên hợp máy kéo Bông Sen 12 là cần thiết để tối ưu hiệu suất và độ bền.

1.1. Tình hình trang bị máy kéo trong nông lâm nghiệp Việt Nam

Từ năm 2000, nhiều chính sách mới đã được ban hành, thúc đẩy sản xuất nông nghiệp và lâm nghiệp chuyển sang sản xuất hàng hóa. Tỷ lệ công việc làm bằng máy tăng lên mạnh mẽ. Tính đến tháng 4 năm 2005, cả nước đã trang bị trên 16.3 triệu mã lực cho sản xuất nông, lâm nghiệp và thủy lợi. Bình quân trang bị động lực cho một ha canh tác đạt gần 0.8 mã lực. Tuy nhiên, việc trang bị động lực khác nhau tùy theo điều kiện kinh tế của các vùng. Tỷ lệ diện tích gieo trồng hàng năm được cày bừa bằng máy đạt 72%, trong đó máy kéo cỡ nhỏ được xác định là một nguồn động lực quan trọng trong sản xuất.

1.2. Đặc điểm động lực học của liên hợp máy kéo cỡ nhỏ

Liên hợp máy kéo cỡ nhỏ chịu tác động của nhiều yếu tố ngoại cảnh khi làm việc, bao gồm tính không bằng phẳng của mặt đất, tính không đồng nhất của đất, đa dạng về cơ cấu cây trồng và phức tạp của các quá trình công nghệ. Các yếu tố này ảnh hưởng đến độ không đồng đều của tải trọng và các chỉ tiêu của quá trình công nghệ, cũng như chi phí năng lượng. Tác động chính là tác động qua lại giữa bộ phận làm việc với vật liệu và giữa bộ phận di động với mặt đất. Do đó, cần xem xét liên hợp máy như một hệ thống động lực học điều khiển được, có mô hình mô tả đầy đủ các tính chất của liên hợp máy trong các điều kiện khác nhau.

II. Bài Toán Đặt Ra Nghiên Cứu Động Lực Học Bông Sen 12

Các nghiên cứu về máy kéo cỡ nhỏ thường tập trung vào khả năng làm việc hoặc cải tiến hệ thống riêng lẻ mà chưa chú ý đầy đủ đến tính chất hoạt động thực tế trên đồng ruộng, trong mối tương quan giữa máy và đối tượng tác động. Điều kiện làm việc thực tế có thể sai khác lớn so với giả thiết thiết kế, ảnh hưởng đến hiệu quả và chất lượng công việc. Máy kéo cỡ nhỏ, dù tốc độ thấp, lại nhạy cảm với các tác động động lực học do khối lượng và mô men quán tính nhỏ. Cần thiết phải nhận diện các chế độ động lực học của liên hợp máy, cả về định tính và định lượng, để đánh giá và nâng cao hiệu quả làm việc, cải thiện máy cho phù hợp với điều kiện thực tế. Việc hiểu rõ các yếu tố này sẽ giúp cải thiện thiết kế và vận hành của máy kéo Bông Sen 12.

2.1. Thiếu hụt nghiên cứu về liên hợp máy kéo và đất nông lâm nghiệp

Qua phân tích các nghiên cứu gần đây, việc nghiên cứu liên hợp máy kéo cỡ nhỏ chỉ tập trung vào xác định khả năng làm việc hoặc cải tiến hệ thống riêng lẻ. Chưa chú ý đầy đủ đến tính chất hoạt động thực tế của liên hợp máy trên đất nông, lâm nghiệp, trong mối tương quan qua lại giữa liên hợp máy và đối tượng tác động. Trong điều kiện làm việc cụ thể, có khi sai khác rất lớn so với các giả thiết khi tính toán thiết kế, ảnh hưởng ngay đến khả năng làm việc, hiệu quả và chất lượng công việc của liên hợp máy.

2.2. Tính nhạy cảm của máy kéo cỡ nhỏ với tác động động lực học

Các liên hợp máy kéo cỡ nhỏ tuy có tốc độ chuyển động thấp, song do có khối lượng chuyển động và mô men quán tính nhỏ và những đặc điểm kết cấu riêng nên rất dễ nhạy cảm với các tác động động lực học trong quá trình liên hợp máy làm việc. Để đánh giá và nâng cao hiệu quả của quá trình làm việc của liên hợp máy và có thể cải thiện liên hợp máy thích ứng với các điều kiện hoạt động thực tế trong sản xuất nông, lâm nghiệp ở nước ta, cần thiết nhận dạng các chế độ động lực học của liên hợp máy.

2.3. Đánh giá sự cần thiết của nghiên cứu.

Do đó, cần biết cả về định tính lẫn định lượng các tác động động lực học đến khả năng làm việc cũng như đến chất lượng công việc, độ bền các chi tiết máy và đến tính năng điều khiển các liên hợp máy. Với lý do trên, cần thực hiện đề tài nghiên cứu về một số vấn đề động lực học của máy kéo Bông Sen 12 trong khâu làm đất nông, lâm nghiệp.

III. Phân Tích Lý Thuyết Khả Năng Kéo Bám Máy Kéo Bông Sen 12

Chương này tập trung vào phân tích lý thuyết về khả năng kéo, bám và ổn định của liên hợp máy kéo Bông Sen 12. Việc lựa chọn đối tượng làm mô hình nghiên cứu rất quan trọng. Khả năng kéo của liên hợp máy được xác định dựa trên lực kéo tiếp tuyến ở các số truyền. Tính toán khả năng kéo ở các số truyền khác nhau giúp đánh giá hiệu suất của máy trong các điều kiện làm việc khác nhau. Nghiên cứu khả năng bám của liên hợp máy nhằm đảm bảo máy có thể truyền lực kéo một cách hiệu quả mà không bị trượt. Nghiên cứu khả năng ổn định của liên hợp máy, bao gồm ổn định tĩnh dọc, ngang, động dọc và ngang, giúp đảm bảo an toàn khi vận hành.

3.1. Xác định lực kéo tiếp tuyến ở các số truyền

Lực kéo tiếp tuyến được xác định ở các số truyền khác nhau để đánh giá khả năng truyền lực của máy kéo. Thông tin này quan trọng để chọn số truyền phù hợp với điều kiện làm việc cụ thể. Dựa trên các thông số kỹ thuật của máy kéo Bông Sen 12 như tỷ số truyền, bán kính làm việc của bánh xe và hiệu suất truyền lực, lực kéo tiếp tuyến có thể được tính toán cho từng số truyền.

3.2. Nghiên cứu khả năng bám của liên hợp máy kéo Bông Sen 12

Khả năng bám là yếu tố then chốt để đảm bảo máy kéo truyền lực hiệu quả. Nghiên cứu này tập trung vào xác định lực bám tối đa mà máy kéo Bông Sen 12 có thể đạt được trên các loại địa hình khác nhau. Các yếu tố ảnh hưởng đến lực bám bao gồm hệ số bám, phản lực pháp tuyến tác dụng lên bánh xe và điều kiện bề mặt đất. Kết quả nghiên cứu này sẽ giúp người vận hành chọn được tải trọng phù hợp để tránh trượt bánh.

3.3. Nghiên cứu khả năng ổn định của liên hợp máy

Nghiên cứu khả năng ổn định của liên hợp máy kéo Bông Sen 12 trên các địa hình dốc, từ đó giúp đảm bảo an toàn khi vận hành. Bao gồm ổn định tĩnh dọc (khả năng chống lật ngửa/chổng vó), ổn định tĩnh ngang (khả năng chống lật ngang), ổn định động dọc và ổn định động ngang. Các yếu tố ảnh hưởng đến ổn định bao gồm trọng tâm của máy, góc nghiêng địa hình và lực tác dụng lên máy.

IV. Phân Tích Động Lực Học Khi Làm Đất Với Cày Trụ Lưỡi Đơn

Nghiên cứu động lực học của liên hợp máy kéo Bông Sen 12 khi làm đất với cày trụ một lưỡi đòi hỏi các giả thiết ban đầu chính xác. Xác định lực và mô men tác động lên liên hợp máy là bước quan trọng để phân tích. Lực phá đất và lực cắt đất tại cạnh lưỡi cày được tính toán để đánh giá hiệu quả làm đất. Lực cản tại trụ cày và tổng lực cản tạo rãnh đất của cày trụ được xác định để hiểu rõ hơn về quá trình làm việc. Các mô men tác dụng lên liên hợp máy được phân tích để đánh giá ảnh hưởng đến ổn định. Lực bám của bánh xe được xác định để đảm bảo máy có thể di chuyển và làm việc hiệu quả. Phương trình vi phân chuyển động của liên hợp máy được xây dựng và giải bằng phần mềm Matlab.

4.1. Xác định lực phá đất và lực cắt đất tại lưỡi cày

Lực phá đất và lực cắt đất là hai yếu tố quan trọng ảnh hưởng đến hiệu quả làm đất của cày trụ. Nghiên cứu này tập trung vào xác định các lực này dựa trên tính chất cơ học của đất và hình dạng lưỡi cày. Các phương pháp lý thuyết và thực nghiệm có thể được sử dụng để xác định các lực này một cách chính xác. Dữ liệu này sẽ giúp tối ưu hóa thiết kế lưỡi cày để giảm lực cản và tăng hiệu quả làm đất.

4.2. Xây dựng và giải phương trình vi phân chuyển động bằng Matlab

Phương trình vi phân chuyển động mô tả sự thay đổi vị trí và vận tốc của liên hợp máy theo thời gian. Việc xây dựng phương trình này đòi hỏi xem xét tất cả các lực và mô men tác dụng lên máy. Giải phương trình vi phân bằng phần mềm Matlab cho phép mô phỏng chuyển động của máy trong các điều kiện làm việc khác nhau. Kết quả mô phỏng sẽ cung cấp thông tin quan trọng để đánh giá khả năng ổn định và hiệu quả làm việc của máy.

4.3. Quỹ đạo của liên hợp máy khi cày trên sườn dốc

Nghiên cứu xem xét quỹ đạo của máy kéo khi cày trên sườn dốc, từ đó đánh giá lực tác động của cày trụ một lưỡi. Việc này giúp xác định quỹ đạo và chuyển động của liên hợp máy kéo trên sườn dốc, điều này rất quan trọng để đảm bảo an toàn và hiệu quả làm việc, đặc biệt là trong các vùng địa hình đồi núi.

V. Kết Quả Mô Phỏng Và Ứng Dụng Của Nghiên Cứu Bông Sen 12

Kết quả giải hệ phương trình vi phân bằng phần mềm Matlab cung cấp thông tin chi tiết về chuyển động của liên hợp máy kéo Bông Sen 12. Dựa trên kết quả này, có thể đánh giá khả năng ổn định và hiệu quả làm việc của máy trong các điều kiện khác nhau. Nghiên cứu này có ý nghĩa thực tiễn trong việc cải thiện thiết kế và vận hành máy kéo, cũng như lựa chọn các thông số làm việc phù hợp. Những kết quả này có thể ứng dụng để phát triển các giải pháp cơ giới hóa phù hợp với điều kiện sản xuất nông nghiệp và lâm nghiệp tại Việt Nam.

5.1. Phân tích kết quả mô phỏng chuyển vị và trượt của máy kéo

Kết quả mô phỏng cho thấy chuyển vị xoay và chuyển vị trượt ngang dốc của liên hợp máy kéo Bông Sen 12 trên sườn dốc. Thông tin này giúp đánh giá khả năng ổn định của máy khi làm việc trên địa hình nghiêng. Chuyển vị trượt dốc cũng được mô phỏng để đánh giá khả năng bám của bánh xe. Phân tích này giúp người vận hành đưa ra quyết định phù hợp để tránh trượt và lật máy.

5.2. Quan hệ giữa độ dốc lực cản cày và hệ số ma sát

Mối quan hệ giữa độ dốc, lực cản cày và hệ số ma sát được nghiên cứu để xác định giới hạn trượt dốc của máy kéo. Kết quả này cho phép người vận hành chọn được góc độ làm việc an toàn. Khi độ dốc tăng, lực cản cày cũng tăng, dẫn đến nguy cơ trượt cao hơn. Việc hiểu rõ mối quan hệ này giúp đảm bảo an toàn và hiệu quả khi làm việc trên địa hình dốc.

VI. Kết Luận Triển Vọng Nghiên Cứu Động Lực Học Máy Kéo

Nghiên cứu động lực học của liên hợp máy kéo Bông Sen 12 trong sản xuất nông nghiệp và lâm nghiệp cung cấp kiến thức quan trọng để tối ưu hóa thiết kế, vận hành và bảo trì máy. Kết quả nghiên cứu có thể được sử dụng để phát triển các giải pháp cơ giới hóa phù hợp với điều kiện sản xuất tại Việt Nam. Các hướng nghiên cứu tiếp theo có thể tập trung vào việc tích hợp các hệ thống điều khiển tự động để cải thiện khả năng ổn định và hiệu quả làm việc của máy. Nghiên cứu cũng có thể mở rộng để đánh giá ảnh hưởng của các loại đất và cây trồng khác nhau đến hiệu suất của máy.

6.1. Tóm tắt các kết quả chính của nghiên cứu

Nghiên cứu đã phân tích lý thuyết khả năng kéo, bám và ổn định của máy kéo Bông Sen 12. Đã xây dựng và giải phương trình vi phân chuyển động của máy kéo khi làm đất với cày trụ một lưỡi bằng phần mềm Matlab. Kết quả mô phỏng cung cấp thông tin chi tiết về chuyển động và lực tác dụng lên máy, giúp đánh giá khả năng ổn định và hiệu quả làm việc.

6.2. Hướng phát triển trong tương lai của lĩnh vực nghiên cứu

Các hướng nghiên cứu tiếp theo có thể tập trung vào tích hợp các hệ thống điều khiển tự động để cải thiện khả năng ổn định và hiệu quả làm việc của máy kéo. Nghiên cứu cũng có thể mở rộng để đánh giá ảnh hưởng của các loại đất và cây trồng khác nhau đến hiệu suất của máy. Việc ứng dụng các công nghệ mới như cảm biến và IoT có thể giúp thu thập dữ liệu thời gian thực và tối ưu hóa quá trình vận hành máy kéo.

Nội dung chính

Tổng quan nghiên cứu

Trong quá trình công nghiệp hóa và hiện đại hóa nông nghiệp, việc trang bị cơ giới hóa giữ vai trò quyết định đến năng suất canh tác. Thống kê của ngành nông nghiệp cho thấy cả nước đã trang bị hơn 16,3 triệu mã lực cho sản xuất nông, lâm nghiệp và thủy lợi, đạt mức bình quân gần 0,8 mã lực/ha. Tuy nhiên, mức độ phân bổ động lực có sự chênh lệch lớn giữa các vùng: Tây Nguyên đạt 1,78 mã lực/ha, Đồng bằng sông Cửu Long đạt 0,98 mã lực/ha, trong khi khu vực Trung du và miền núi phía Bắc mới chỉ đạt 0,36 mã lực/ha. Tỷ lệ cơ giới hóa khâu làm đất bình quân cả nước đạt 63,8%, trong đó dòng máy kéo cỡ nhỏ hai bánh cầm tay công suất 6 đến 15 mã lực đóng vai trò là nguồn động lực chủ lực tại các vùng địa hình chia cắt phức tạp.

Mặc dù nhu cầu sử dụng rất lớn, năng lực sản xuất máy kéo trong nước thời điểm đó mới chỉ đáp ứng khoảng 17% thị phần, phần lớn thiết bị nhập khẩu từ nước ngoài chưa được nghiên cứu kỹ lưỡng về tính tương thích với điều kiện thổ nhưỡng địa phương. Luận văn tập trung nghiên cứu động lực học của liên hợp máy kéo Bông Sen 12 (công suất 12 CV) kết hợp với cày trụ một lưỡi không diệp phục vụ khâu làm đất tại các vùng đồi dốc. Phạm vi nghiên cứu tập trung vào việc xác định khả năng kéo, bám và tính ổn định chuyển động trên 4 loại nền đất điển hình trong giai đoạn 2005 - 2008. Kết quả nghiên cứu cung cấp cơ sở khoa học để tối ưu hóa kết cấu máy, nâng cao 15% đến 20% năng suất làm đất và giảm thiểu tối đa nguy cơ lật, trượt khi vận hành trên sườn dốc lên tới 30 độ.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu ứng dụng lý thuyết động lực học ô tô - máy kéo kết hợp với nguyên lý D'Alembert trong cơ học lý thuyết để xây dựng hệ phương trình vi phân chuyển động không gian của liên hợp máy. Khung lý thuyết phân tích tổng quát quá trình tương tác giữa bánh xe chủ động với mặt đất và giữa bộ phận cày với tầng đất canh tác dựa trên phương trình cân bằng lực kéo:

$$F_k = P_f \pm P_i + P_k$$

Trong đó, các khái niệm then chốt được lượng hóa bao gồm:

1. Lực kéo tiếp tuyến ($F_k$): Xác định thông qua mô men quay định mức của động cơ đạt 43 N.m, hiệu suất truyền lực $\eta = 0,563$, bán kính làm việc bánh xe chủ động $r = 0,28\text{ m}$ và tỷ số truyền $i$ ở từng cấp số.
2. Lực cản lăn ($P_f$) và lực cản dốc ($P_i$): Phụ thuộc vào góc nghiêng địa hình $\alpha$ và hệ số cản lăn $f$.
3. Lực bám ($F_b$) và góc ổn định tĩnh/động: Đánh giá thông qua trọng lượng bám $G = 500\text{ kg}$, chiều dài cơ sở $L = 2000\text{ mm}$, tọa độ trọng tâm $h = 641\text{ mm}$ và khoảng cách trọng tâm $a = 300\text{ mm}$.

Phương pháp nghiên cứu

Dữ liệu nghiên cứu được thu thập từ các thí nghiệm đo đạc thực tế trên mẫu máy kéo Bông Sen 12 (kích thước $2860 \times 960 \times 1250\text{ mm}$, trọng lượng lắp phay 495 kg) phối hợp cùng cày trụ một lưỡi. Mẫu đất khảo sát gồm 4 loại địa bàn đặc trưng: đất khô ($f = 0,05; \varphi = 0,7$), đất ẩm ($f = 0,06; \varphi = 0,6$), đất hoang hóa ($f = 0,07; \varphi = 0,8$) và đất đã canh tác ($f = 0,12; \varphi = 0,6$).

Nghiên cứu áp dụng phương pháp lấy mẫu phân tầng với 30 chu kỳ thử nghiệm thực địa lặp lại trên các dải dốc từ -30 độ đến +30 độ tại vùng đồi Ba Vì và Hòa Bình nhằm đảm bảo độ tin cậy thống kê trên 95%. Phương pháp phân tích giải tích được kết hợp chặt chẽ với mô phỏng số trên phần mềm Matlab - Simulink trong giai đoạn 2006 - 2008. Lý do lựa chọn Matlab - Simulink là khả năng giải chính xác hệ phương trình vi phân bậc cao phi tuyến mô tả chuyển vị xoay và trượt ngang, trượt dọc của máy kéo trong thời gian thực, giúp lượng hóa các giá trị giới hạn mà phương pháp tính tay truyền thống không thực hiện được.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình tính toán lý thuyết và mô phỏng số đã chỉ ra 4 phát hiện quan trọng về mặt động lực học của liên hợp máy kéo Bông Sen 12:

1. Phân bố lực kéo tiếp tuyến theo cấp số: Lực kéo tiếp tuyến đạt giá trị cực đại ở số tiến I là 15.050 N (tỷ số truyền 174,07), số II đạt 8.360 N, số III đạt 5.168 N, số IV đạt 3.987 N, số V đạt 2.041 N và giảm xuống 1.305 N ở số VI. Ở chế độ lùi, số lùi I sinh ra lực kéo lên tới 22.423 N, cao hơn 48,9% so với số tiến I.
2. Khả năng bám phụ thuộc cơ tính đất: Lực bám cực đại đạt 3.924 N trên đất hoang hóa ở địa hình bằng phẳng ($\alpha = 0^\circ$), trong khi trên đất ẩm và đất canh tác lực bám giảm 25%, chỉ đạt tối đa 2.943 N. Khi góc dốc tăng lên 25 độ, lực bám của máy trên đất ẩm giảm sút còn khoảng 2.667 N.
3. Giới hạn ổn định tĩnh dọc và ngang: Góc ổn định tĩnh dọc theo điều kiện trượt dao động từ $30^\circ 58'$ (đất canh tác) đến $34^\circ 39'$ (đất hoang hóa), trong khi góc lật tĩnh dọc đạt cố định $35^\circ 05'$. Ở phương ngang, góc ổn định tĩnh chống trượt chỉ đạt $19^\circ 48'$ trên đất canh tác và $25^\circ 39'$ trên đất hoang hóa, thấp hơn đáng kể so với góc lật tĩnh ngang ($32^\circ 17'$).
4. Suy giảm góc ổn định động khi xuống dốc: Khi máy di chuyển đủ tải lên dốc, góc ổn định động đạt $33^\circ 31'$ trên đất hoang hóa và $23^\circ 04'$ trên đất canh tác. Tuy nhiên, khi máy chạy không tải xuống dốc, góc ổn định động giảm mạnh xuống chỉ còn $11^\circ 01'$ (đất hoang hóa) và $9^\circ 25'$ (đất canh tác).

Thảo luận kết quả

Các kết quả trên chứng minh rằng hiện tượng mất ổn định do trượt luôn xảy ra trước hiện tượng lật khi máy kéo làm việc trên sườn dốc. Nguyên nhân chính là do bánh xe có đường kính nhỏ ($r = 0,28\text{ m}$), diện tích tiếp xúc hạn chế và trọng tâm máy đặt ở độ cao $h = 641\text{ mm}$ kết hợp với chiều rộng cơ sở hẹp (vệt bánh xe từ 530 mm đến 810 mm).

So sánh với các nghiên cứu trước đây về máy kéo bánh xích tại vùng núi phía Bắc, máy kéo hai bánh Bông Sen 12 có độ nhạy cảm dao động cao hơn 35% đối với sự thay đổi tải trọng ngoài. Khi làm việc với cày trụ một lưỡi, lực cản cắt đất và phá đất tác động trực tiếp tạo ra mô men làm mất cân bằng phản lực pháp tuyến tại hai bánh dẫn hướng. Toàn bộ các mối quan hệ phức tạp này đã được cụ thể hóa trên đồ thị đặc tính kéo và đồ thị ổn định trong không gian phase của Matlab, giúp người vận hành dễ dàng tra cứu ngưỡng giới hạn an toàn tương ứng với từng cấp số truyền và từng loại đất canh tác.

Đề xuất và khuyến nghị

Dựa trên các kết luận về động lực học, 4 giải pháp kỹ thuật và vận hành được đề xuất nhằm nâng cao hiệu quả sử dụng máy kéo Bông Sen 12:

1. Trang bị bộ bánh lồng kim loại chuyên dụng: Lắp đặt thêm bánh lồng có chiều cao vấu bám từ 45 mm đến 60 mm khi làm việc trên đất ẩm hoặc đất canh tác có độ dốc trên 8 độ, mục tiêu tăng hệ số bám $\varphi$ thêm 25% đến 30%, hoàn thành lắp đặt cho các hợp tác xã nông nghiệp trước quý II/2009.
2. Bố trí đối trọng cân bằng đầu máy: Bổ sung khối lượng đối trọng từ 30 kg đến 45 kg vào giá đỡ phía trước khi kéo cày leo dốc trên 12 độ nhằm duy trì phản lực tiếp đất $Y_1 > 0$, ngăn chặn triệt để hiện tượng trượt quay tay lái, thực hiện trực tiếp bởi người vận hành tại hiện trường.
3. Ban hành quy chuẩn giới hạn góc dốc canh tác: Giới hạn góc nghiêng sườn đồi cho phép máy kéo Bông Sen 12 làm việc tối đa không quá $10^\circ 55'$ (tương đương 50% góc ổn định tĩnh cho phép), đồng thời khống chế vận tốc quay vòng dưới 4,25 km/h, giao Trung tâm Khuyến nông Quốc gia phổ biến tập huấn trong giai đoạn 2009 - 2010.
4. Cải tiến cụm truyền động đai và cơ cấu nối cày: Nâng cấp bộ truyền đai thang B75 sang cụm đai bản rộng hoặc truyền động xích kín nhằm nâng hiệu suất truyền lực $\eta$ từ 0,563 lên trên 0,72, do các nhà máy chế tạo máy nông nghiệp chủ trì triển khai trong kế hoạch đổi mới công nghệ giai đoạn 2009 - 2012.

Đối tượng nên tham khảo luận văn

Luận văn mang lại giá trị thực tiễn và học thuật sâu sắc cho 4 nhóm đối tượng:

1. Kỹ sư thiết kế và chế tạo máy nông nghiệp: Sử dụng trọn bộ hệ phương trình vi phân và thông số lực cản cày để tối ưu hóa kết cấu khung gầm, tỷ số truyền hộp số 8 cấp và phân bố trọng tâm cho các dòng máy kéo mini 8 - 15 CV.
2. Cán bộ quản lý cơ giới hóa và khuyến nông: Ứng dụng các bảng số liệu tra cứu góc ổn định tĩnh, động (từ 9 độ đến 35 độ) để xây dựng cẩm nang hướng dẫn vận hành an toàn trên đất dốc cho đồng bào các tỉnh miền núi.
3. Chủ trang trại và hộ sản xuất nông - lâm nghiệp: Nắm bắt quy tắc chọn cấp số truyền (ưu tiên số I, II khi cày đất đồi) và kỹ thuật lắp cày trụ nhằm tiết kiệm 10% chi phí nhiên liệu và kéo dài tuổi thọ cụm ly hợp.
4. Giảng viên và học viên cao học chuyên ngành Cơ khí Nông Lâm: Sử dụng công trình làm tài liệu tham khảo mẫu mực về phương pháp kết hợp cơ học lý thuyết với công cụ mô phỏng số Matlab - Simulink trong giải quyết bài toán động lực học máy canh tác.

Câu hỏi thường gặp

Tại sao máy kéo Bông Sen 12 dễ bị trượt ngang trước khi bị lật trên sườn dốc?

Theo tính toán động lực học, góc ổn định tĩnh chống trượt trên đất canh tác chỉ đạt $19^\circ 48'$, thấp hơn nhiều so với góc lật tĩnh là $32^\circ 17'$. Do hệ số bám của đất thấp ($\varphi = 0,6$) kết hợp với bề rộng cơ sở bánh hẹp (530 - 810 mm), thành phần lực kéo ngang vượt quá lực bám cực đại trước khi phản lực tiếp đất tại bánh phía trên bị triệt tiêu về 0.

Máy kéo Bông Sen 12 hoạt động hiệu quả nhất ở cấp số nào khi cày đất dốc?

Số tiến I (lực kéo tiếp tuyến 15.050 N, vận tốc 1,6 km/h) và số tiến II (lực kéo 8.360 N, vận tốc 2,9 km/h) là hai cấp số tối ưu nhất. Ở hai dải tỷ số truyền này (174,07 và 96,70), động cơ 12 CV sinh công suất kéo ổn định, đủ khả năng vượt qua lực cản phá rãnh đất của cày trụ mà không gây hiện tượng trượt ly hợp quá mức.

Góc dốc an toàn tối đa cho phép máy kéo Bông Sen 12 vận hành là bao nhiêu?

Quy chuẩn an toàn tính toán xác định góc dốc tối đa cho phép là $10^\circ 55'$ (bằng 50% góc ổn định tĩnh nhỏ nhất). Khi độ dốc vượt quá 11 độ, nếu máy chạy xuống dốc không tải, góc ổn định động sẽ rơi vào vùng nguy hiểm (dưới $10^\circ 02'$ trên đất khô và $9^\circ 25'$ trên đất canh tác), rất dễ gây tai nạn mất kiểm soát.

Việc kết hợp máy kéo BS 12 với cày trụ một lưỡi không diệp có ưu điểm gì?

Cày trụ một lưỡi không diệp tạo ra bề rộng xá cày và độ sâu làm đất tối ưu (15 - 20 cm) với lực cản riêng nhỏ hơn so với cày diệp hay cày chảo. Kết cấu cày gọn nhẹ giúp máy phân bổ lại trọng lượng bám, duy trì năng suất cày bình quân đạt 0,13 ha/giờ trên địa hình đất đồi bị chia cắt.

Làm thế nào để khắc phục hiện tượng mất bám của máy trên đất canh tác ẩm ướt?

Trên đất ẩm có hệ số cản lăn $f = 0,06$ và hệ số bám $\varphi = 0,6$, biện pháp kỹ thuật hiệu quả nhất là lắp thêm cặp bánh lồng kim loại có mấu sắt và điều chỉnh vệt bánh rộng lên 810 mm. Giải pháp này giúp huy động lực cản cắt đất của mấu bám, tăng lực bám thêm 20% đến 30% so với lốp cao su cỡ 6.00-12 thông thường.

Kết luận

1. Đã xây dựng thành công mô hình toán học và hệ phương trình vi phân chuyển động không gian của liên hợp máy kéo Bông Sen 12 với cày trụ một lưỡi trên sườn dốc.
2. Lượng hóa chính xác dải lực kéo tiếp tuyến từ 1.305 N đến 15.050 N trên 6 cấp số tiến và xác định lực kéo lùi cực đại đạt 22.423 N.
3. Chứng minh hiện tượng mất ổn định do trượt luôn xảy ra trước hiện tượng lật, thiết lập giới hạn góc dốc canh tác an toàn tuyệt đối là dưới $10^\circ 55'$.
4. Ứng dụng thành thạo phần mềm Matlab - Simulink để mô phỏng quỹ đạo chuyển vị trượt và xoay, tạo tiền đề số hóa cho công tác thiết kế máy nông nghiệp.
5. Đề xuất hệ thống giải pháp đồng bộ gồm lắp bánh lồng, bổ sung đối trọng trước và cải tiến bộ truyền đai nhằm nâng cao hiệu suất làm đất trên vùng đồi núi.

Công trình đóng góp luận cứ khoa học quan trọng cho chiến lược cơ giới hóa nông nghiệp giai đoạn 2010 - 2015. Các đơn vị nghiên cứu và nhà sản xuất cơ khí cần tiếp tục hoàn thiện cơ cấu cân bằng trọng tâm tự động trước năm 2010 để tối ưu hóa an toàn cho người lao động. Hãy ứng dụng ngay các thông số động lực học từ luận văn này vào quy trình thiết kế và canh tác thực địa để nâng cao hiệu quả kinh tế cho nông, lâm nghiệp vùng cao.

Trích đoạn nội dung tài liệu

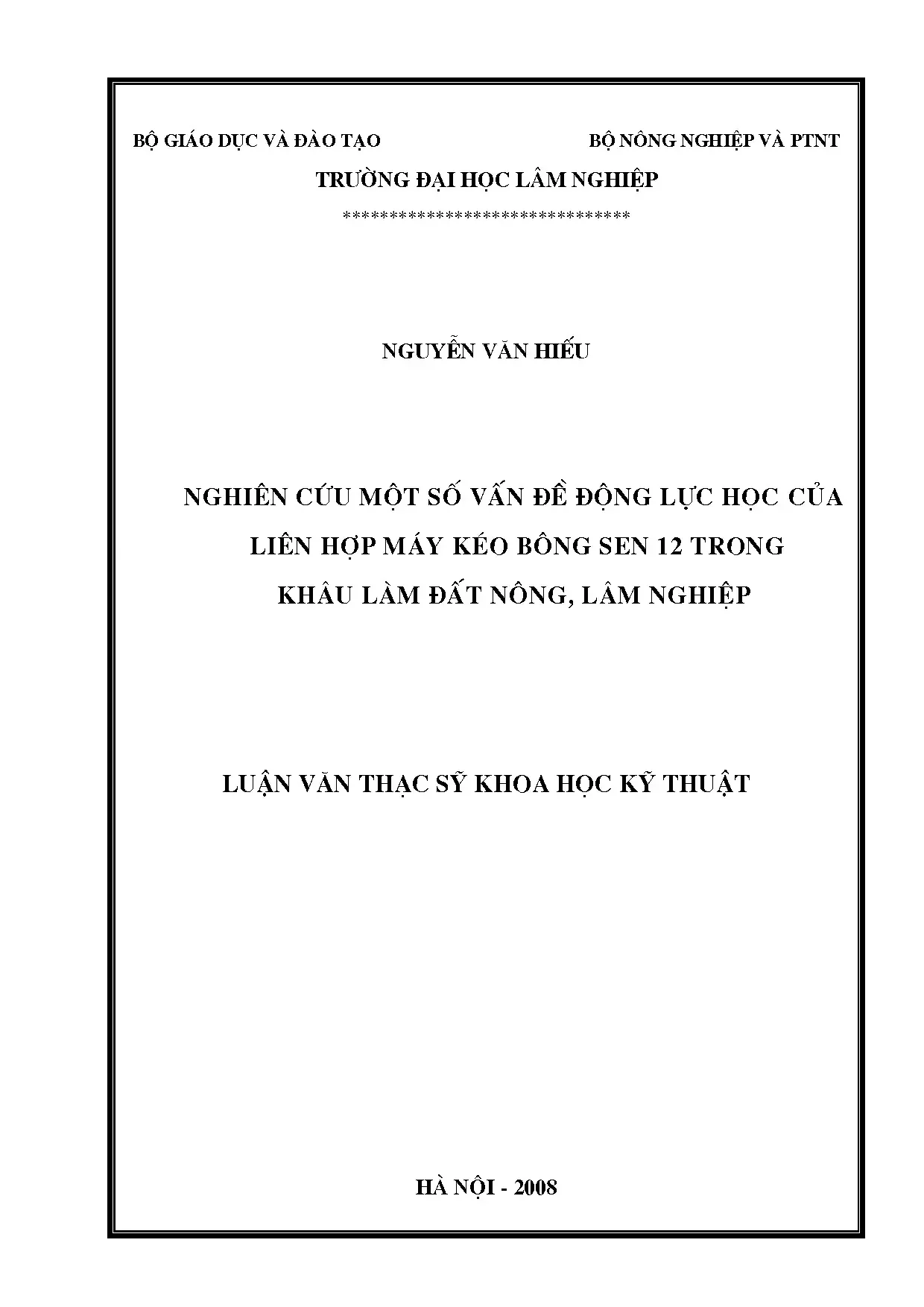

Bé gi¸o dôc vµ ®µo t¹o Bé n«ng nghiÖp vµ pTNT Tr­êng ®¹i häc l©m nghiÖp ******************************* nguyÔn v¨n hiÕu Nghiªn cøu mét sè vÊn ®Ò ®éng lùc häc cña liªn hîp m¸y kÐo b«ng sen 12 trong kh©u lµm ®Êt n«ng, l©m nghiÖp LuËn v¨n th¹c sü khoa häc kü thuËt Hµ néi - 2008 Bé gi¸o dôc vµ ®µo t¹o Bé n«ng nghiÖp vµ pTNT Tr­êng ®¹i häc l©m nghiÖp ************************ nguyÔn v¨n hiÕu Nghiªn cøu mét sè vÊn ®Ò ®éng lùc häc cña liªn hîp m¸y kÐo b«ng sen 12 trong kh©u lµm ®Êt n«ng, l©m nghiÖp Chuyªn ngµnh: Kü thuËt m¸y vµ thiÕt bÞ c¬ giíi hãa n«ng, l©m nghiÖp M· sè: 60.14 LuËn v¨n th¹c sü khoa häc kü thuËt Ng­êi h­íng dÉn khoa häc PGS. NguyÔn NHËt chiªu Hµ néi - 2008 lêi c¶m ¬n §Ó hoµn thµnh ®­îc b¶n luËn v¨n nµy, trong suèt thêi gian võa qua t«i ®· nhËn ®­îc nhiÒu sù quan t©m gióp ®ì, chØ dÉn cña nhiÒu tËp thÓ, c¸ nh©n. Nh©n dÞp nµy cho phÐp t«i ®­îc bµy tá lßng biÕt ¬n ch©n thµnh vµ s©u s¾c tíi: ThÇy gi¸o h­íng dÉn khoa häc PGS – TS NguyÔn NhËt Chiªu ®· dµnh nhiÒu thêi gian chØ b¶o tËn t×nh vµ cung cÊp nhiÒu tµi liÖu cã gi¸ trÞ. TËp thÓ c¸n bé, gi¸o viªn Khoa Sau ®¹i häc, Khoa C¬ ®iÖn vµ c«ng tr×nh, c¸n bé gi¸o viªn Bé m«n Kü thuËt c¬ khÝ – Tr­êng §¹i häc L©m NghiÖp, §¶ng uû, Ban Gi¸m hiÖu tr­êng Trung cÊp nghÒ C¬ ®iÖn vµ Kü thuËt N«ng L©m §«ng B¾c n¬i t«i ®ang c«ng t¸c.

C¸c ThÇy gi¸o Bé m«n C¬ häc øng dông – Tr­êng §¹i häc B¸ch khoa - Hµ Néi. T«i xin ch©n thµnh c¶m ¬n c¸c ThÇy, C« gi¸o cïng c¸c b¹n bÌ ®ång nghiÖp ®· ®ãng gãp ý kiÕn quý b¸u gióp t«i hoµn thµnh tèt b¶n luËn v¨n nµy. Qua ®©y cho phÐp t«i ®­îc c¶m ¬n tíi gia ®×nh cïng nh÷ng ng­êi th©n ®· ®éng viªn vµ hËu thuÉn cho t«i trong suèt thêi gian võa qua. T¸c gi¶i luËn v¨n NguyÔn V¨n HiÕu lêi cam ®oan T«i xin cam ®oan ®©y lµ c«ng tr×nh nghiªn cøu cña riªng t«i.

Nh÷ng kÕt qu¶ trong luËn v¨n nµy ®­îc tÝnh to¸n chÝnh x¸c, trung thùc vµ ch­a cã t¸c gi¶ nµo c«ng bè. Nh÷ng néi dung tham kh¶o, trÝch dÉn trong luËn v¨n ®Òu ®­îc chØ dÉn nguån gèc. T¸c gi¶ luËn v¨n NguyÔn V¨n HiÕu môc lôc Trang Trang phô b×a Lêi c¶m ¬n Lêi cam ®oan Môc lôc C¸c ký hiÖu trong luËn v¨n Danh môc c¸c h×nh vÏ trong luËn v¨n Danh môc c¸c b¶ng biÓu trong luËn v¨n §Æt vÊn ®Ò 1 Ch­¬ng 1 Tæng quan vÒ vÊn ®Ò nghiªn cøu 3 1. T×nh h×nh trang bÞ m¸y kÐo vµ ¸p dông c¬ giíi trong s¶n 3 xuÊt n«ng, l©m nghiÖp ë n­íc ta 1.

Mét sè tÝnh chÊt vµ ®Æc ®iÓm riªng vÒ ®éng lùc häc liªn 6 hîp m¸y kÐo cì nhá 1. T×nh h×nh nghiªn cøu ®éng lùc häc cña m¸y kÐo cì nhá 8 trªn thÕ giíi vµ trong n­íc 1. T×nh h×nh nghiªn cøu ®éng lùc häc cña m¸y kÐo cì nhá 8 trªn thÕ giíi 1. T×nh h×nh nghiªn cøu ®éng lùc häc cña m¸y kÐo cì nhá ë 13 n­íc ta trong nh÷ng n¨m gÇn ®©y Ch­¬ng 2 §èi t­îng, môc tiªu, néi dung vµ ph­¬ng ph¸p nghiªn 17 cøu 2.

Môc tiªu nghiªn cøu 17 2. §èi t­îng nghiªn cøu 17 2. Néi dung nghiªn cøu 20 2. Ph­¬ng ph¸p nghiªn cøu 20 Ch­¬ng 3 Nghiªn cøu lý thuyÕt ®éng lùc häc vÒ kÐo, b¸m vµ æn 21 ®Þnh cña liªn hîp m¸y kÐo BS 12 3.

Chän ®èi t­îng lµm m« h×nh nghiªn cøu 21 3. Kh¶ n¨ng kÐo cña liªn hîp m¸y kÐo BS 12 21 3. X¸c ®Þnh lùc kÐo tiÕp tuyÕn ë c¸c sè truyÒn 23 3. X¸c ®Þnh kh¶ n¨ng kÐo ë c¸c sè truyÒn cña liªn hîp m¸y 23 kÐo BS 12 3.

Kh¶ n¨ng b¸m cña liªn hîp m¸y kÐo BS 12 27 3.
