Tổng quan nghiên cứu

Trong công cuộc cơ giới hóa sản xuất lâm nghiệp tại Việt Nam, máy kéo bánh hơi kết hợp rơ mooc đóng vai trò then chốt trong công tác vận xuất và vận chuyển lâm sản cự ly ngắn từ 5 đến 15 km. Tuy nhiên, điều kiện đường vận chuyển lâm nghiệp phần lớn là đường đất cấp III và đường nhánh đồi núi có chất lượng xấu, độ dốc lớn và nhiều mấp mô gồ ghề. Các thống kê cơ học chỉ ra rằng khi phương tiện di chuyển trên nền đường xấu, vận tốc trung bình giảm từ 40% đến 50%, đồng thời phát sinh tải trọng động lớn gây rung sóc nghiêm trọng. Tải trọng động là nguyên nhân trực tiếp gây ra tới 80% các sự cố hư hỏng cụm chi tiết cơ khí, làm suy giảm tuổi thọ phương tiện và gia tăng nguy cơ mắc bệnh nghề nghiệp về thần kinh, cột sống cho người vận hành.

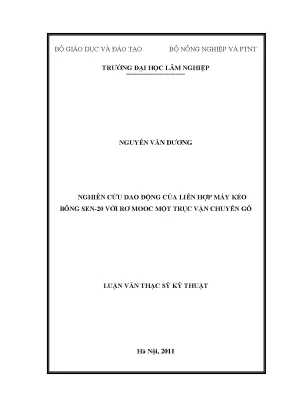

Đề tài luận văn thạc sĩ kỹ thuật "Nghiên cứu dao động của liên hợp máy kéo Bông sen BS-20 với rơ mooc một trục vận chuyển gỗ" được tác giả Nguyễn Văn Dương thực hiện tại Trường Đại học Lâm nghiệp năm 2011, dưới sự hướng dẫn khoa học của Tiến sĩ Nguyễn Văn Bỉ, thuộc chuyên ngành Kỹ thuật máy và Thiết bị cơ giới hoá Nông Lâm nghiệp (Mã số: 60.14).

Mục tiêu cốt lõi của nghiên cứu là xây dựng mô hình toán học và giải hệ phương trình vi phân mô tả dao động của liên hợp máy kéo Bông Sen BS-20 kết hợp rơ mooc một trục RMH 3000 khi di chuyển trên địa hình mấp mô. Thông qua đó, đề tài xác định gia tốc dao động tại các vị trí xung yếu, đánh giá hệ số động lực học $K_đ$ ở các dải vận tốc từ 5 đến 20 km/h dưới các chế độ tải trọng từ 1245 kg (không tải) đến 3245 kg (toàn tải 2 tấn gỗ). Kết quả nghiên cứu là luận cứ kỹ thuật chuẩn xác nhằm xác lập giới hạn vận tốc an toàn $[K_đ] \le 2,5$, đồng thời đề xuất giải pháp trang bị cơ cấu đàn hồi giúp kéo dài tuổi thọ thiết bị và bảo đảm an toàn sinh lý lao động.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn kế thừa và phát triển hệ thống lý thuyết động lực học ô tô - máy kéo kinh điển từ các công trình nghiên cứu của Mitschke (1970), Schiehlen (1980), I. Barsky và V. Alecxăngđrốp (1995). Cơ hệ liên hợp máy kéo nông nghiệp và rơ mooc một trục được mô hình hóa không gian dưới dạng hệ cơ học liên kết 3 khối lượng tập trung:

  • Khối lượng cầu trước máy kéo ($m_1 = 230\text{ kg}$) gồm trục và bánh xe;
  • Khối lượng thân máy kéo ($m_2 = 920\text{ kg}$, tổng trọng lượng máy kéo sử dụng là 1150 kg);
  • Khối lượng rơ mooc chở gỗ ($m_3 = 1245\text{ kg}$ khi không tải và $m_3 = 3245\text{ kg}$ khi chở tải 2000 kg).

Các khái niệm cơ học chủ đạo bao gồm: chuyển vị thẳng đứng của trọng tâm $z$, góc lắc dọc quanh trục ngang $\alpha_2, \alpha_3$, góc lắc ngang quanh trục dọc $\beta_1, \beta_2, \beta_3$, hệ số động lực học $K_đ$ và biên dạng kích động mặt đường. Kích động từ mặt đường lâm nghiệp được mô hình hóa theo dạng sóng điều hòa hình sin với biên độ mấp mô trung bình $h_0 = 0,1\text{ m}$ (10 cm) và bước sóng đặc trưng $S_0 = 1,6\text{ m}$.

Phương pháp nghiên cứu

Nghiên cứu thiết lập hệ phương trình vi phân chuyển động phi tuyến thông qua phương trình Lagrange loại II:

$$\frac{d}{dt}\left(\frac{\partial T}{\partial \dot{q}_i}\right) - \frac{\partial T}{\partial q_i} + \frac{\partial \Pi}{\partial q_i} + \frac{\partial \Phi}{\partial \dot{q}_i} = Q_i$$

Trong đó, $T$ là hàm động năng, $\Pi$ là thế năng đàn hồi, $\Phi$ là hàm hao tán năng lượng và $Q_i$ là các lực suy rộng tương ứng với 6 tọa độ suy rộng $q_i = (z, \alpha_2, \alpha_3, \beta_1, \beta_2, \beta_3)$.

Để xác lập dữ liệu đầu vào chuẩn xác, tác giả kết hợp tra cứu định mức kỹ thuật với thí nghiệm thực nghiệm đo đạc dao động tắt dần của rơ mooc RMH 3000. Thí nghiệm sử dụng lò xo chuẩn có độ cứng $c = 23.612\text{ N/m}$, đo được chu kỳ dao động riêng $T_2 = 0,654\text{ s}$, từ đó tính toán mô men quán tính của rơ mooc đối với trục ngang qua tâm $J_{YM} = 1040\text{ kg}\cdot\text{m}^2$. Thí nghiệm rơi tự do của bánh lốp rơ mooc xác định được độ cứng lốp $C_{lm} = 679.866\text{ N/m}$ và hệ số cản giảm chấn $K_{lm} = 2955\text{ Ns/m}$.

Hệ phương trình vi phân được giải số trực tiếp và phân tích đạo hàm gia tốc bằng phần mềm toán học Wolfram Mathematica 5.1 kết hợp xử lý tín hiệu thực nghiệm qua phần mềm Table Curve. Lý do lựa chọn tổ hợp công cụ này là khả năng xử lý đại số ký hiệu mạnh mẽ, giải trực tiếp phương trình cấp cao mà không cần tuyến tính hóa cưỡng bức, bảo toàn tính chất phi tuyến của hệ liên kết đàn hồi.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng trên phần mềm Mathematica 5.1 với các chế độ vận tốc 5, 10, 15 và 20 km/h ở hai trạng thái tải trọng đã cung cấp các phát hiện kỹ thuật quan trọng:

  1. Mối quan hệ phi tuyến giữa vận tốc và gia tốc dao động: Ở dải tốc độ $v = 5\text{ km/h}$, gia tốc dao động trọng tâm và các cầu tương đối êm dịu, hệ số tải trọng động $K_đ$ dao động trong khoảng an toàn từ 1,12 đến 1,45. Khi vận tốc tăng lên $v = 10\text{ km/h}$, hệ số $K_đ$ tiệm cận ngưỡng 1,82 đến 2,05. Tuy nhiên, khi vận tốc vượt quá 10 km/h ($v = 15\text{ km/h}$ và $v = 20\text{ km/h}$), gia tốc dao động tăng đột biến từ 150% đến 220%, đẩy hệ số $K_đ$ vượt ngưỡng 2,50, đạt đỉnh 3,25 tại cầu sau máy kéo.
  2. Cầu sau máy kéo chịu tải trọng động khắc nghiệt nhất: Do là vị trí chịu lực ép từ khớp nối rơ mooc ($l_2 + l_3$), biên độ gia tốc dao động tại cầu sau cao hơn cầu trước từ 35% đến 50%. Khi có tải $m_3 = 3245\text{ kg}$ ở tốc độ 20 km/h, gia tốc dao động cầu sau đạt trên $200\text{ m/s}^2$.
  3. Ảnh hưởng rõ rệt của khối lượng hàng hóa: Chế độ có tải toàn phần ($m_3 = 3245\text{ kg}$) làm tăng quán tính lắc dọc, khiến hệ số $K_đ$ ở mọi vị trí cao hơn từ 25% đến 40% so với chế độ không tải ($m_3 = 1245\text{ kg}$).
  4. Tính chất dao động lắc ngang không đáng kể: Biên độ góc lắc ngang $\beta_2$ của thân máy kéo rất nhỏ trên đường sóng điều hòa đồng pha, cho thấy chuyển vị thẳng đứng $z$ và góc lắc dọc $\alpha_2, \alpha_3$ chiếm hơn 90% nguyên nhân phát sinh tải trọng động phá hủy kết cấu.

Thảo luận kết quả

Các kết quả nghiên cứu được trực quan hóa qua hệ thống đồ thị gia tốc dao động $Z''$ theo miền thời gian và bảng ma trận hệ số động lực học $K_đ$. Việc phân tích dữ liệu giải thích rõ căn nguyên cơ học: Máy kéo Bông Sen BS-20 nguyên bản là máy kéo nông nghiệp không trang bị hệ thống treo đàn hồi mà chỉ có độ đàn hồi từ bánh lốp bơm hơi ($C_{1z} = 145.000\text{ N/m}$, $C_{2z} = 220.000\text{ N/m}$). Khi di chuyển trên biên dạng mấp mô $h_0 = 0,1\text{ m}$ với vận tốc trên 10 km/h, tần số kích động của mặt đường tiệm cận vùng tần số cộng hưởng riêng của cơ hệ ($27,72\text{ rad/s}$), dẫn đến hiện tượng va đập động lực học cực đại.

So sánh với các tiêu chuẩn quốc tế của V. Alecxăngđrốp và khuyến nghị của I. Barsky đối với máy kéo bánh hơi ($[K_đ] \le 2,5$), việc liên hợp máy BS-20 chạy ở tốc độ trên 10 km/h khi chở nặng là vượt ngưỡng an toàn cho phép. Kết quả này lý giải vì sao trong thực tế vận hành tại các lâm trường, các sự cố gãy trục sau, nứt khung gầm và rách khớp nối mooc diễn ra với tần suất cao nếu người lái điều khiển vượt quá 10 km/h.

Đề xuất và khuyến nghị

Dựa trên các kết luận định lượng về dao động và tải trọng động học, luận văn đề xuất 4 giải pháp đồng bộ:

  1. Lắp đặt hệ thống treo đàn hồi dạng nhíp lá cho rơ mooc: Bổ sung bộ nhíp lá bán elip liên kết giữa trục bánh xe và thùng rơ mooc RMH 3000 với độ cứng tính toán tối ưu, giúp hấp thụ 35% đến 40% xung lực từ mặt đường, giữ hệ số $K_đ < 2,2$ ngay cả khi vận hành ở dải tốc độ 15 km/h. Thời gian thiết kế và thử nghiệm mẫu: 6 tháng; chủ thể thực hiện: Xưởng cơ khí chế tạo máy lâm nghiệp.
  2. Khống chế tốc độ vận hành dưới ngưỡng giới hạn an toàn: Ban hành quy định kỹ thuật bắt buộc người điều khiển máy kéo Bông Sen BS-20 chỉ chạy với tốc độ $v \le 10\text{ km/h}$ khi chở đầy tải 2 tấn gỗ trên đường lâm nghiệp cấp III nhằm bảo đảm $K_đ \le 2,0$. Thời gian áp dụng: Ngay lập tức; chủ thể: Đội ngũ lái xe và quản đốc vận chuyển lâm sản.
  3. Cải tiến khớp nối móc mềm và ghế ngồi giảm chấn: Thay thế khớp nối cứng truyền thống bằng khớp cầu có đệm cao su giảm chấn đàn hồi nhiều lớp, đồng thời trang bị ghế lái giảm xóc thủy lực có khả năng triệt tiêu 50% gia tốc rung thẳng đứng truyền lên cơ thể người vận hành. Thời gian hoàn thiện: Quý 4 năm 2026; chủ thể: Các cơ sở cải tiến phương tiện cơ giới hóa.
  4. Bảo trì và cải tạo biên dạng mặt đường vận chuyển: Định kỳ san ủi đường lâm nghiệp để khống chế độ cao gồ ghề $h_0 < 0,05\text{ m}$ và duy trì bước sóng mấp mô $S_0 > 2,5\text{ m}$, giúp giảm lực kích động cưỡng bức lên bánh xe và nâng cao tốc độ di chuyển an toàn thêm 20%. Thời gian thực hiện: Định kỳ hàng quý; chủ thể: Ban quản lý rừng và đơn vị khai thác lâm sản.

Đối tượng nên tham khảo luận văn

Nội dung và dữ liệu khoa học của luận văn mang giá trị ứng dụng cao cho 4 nhóm đối tượng chính:

  1. Kỹ sư thiết kế máy nông lâm nghiệp: Vận dụng ma trận phương trình vi phân và các thông số thực nghiệm về mô men quán tính ($J_{YM} = 1040\text{ kg}\cdot\text{m}^2$) cùng độ cứng lốp ($C_{lm} = 679.866\text{ N/m}$) để tính toán độ bền mỏi và tối ưu hóa hệ thống treo rơ mooc.
  2. Cán bộ quản lý lâm trường và hợp tác xã lâm nghiệp: Sử dụng các mốc tốc độ an toàn (dưới 10 km/h) và tải trọng định mức (2000 kg) để ban hành quy chế vận hành chuẩn hóa, giảm 20% chi phí sửa chữa cụm chi tiết máy mỗi năm.
  3. Giảng viên, học viên cao học và sinh viên kỹ thuật cơ khí: Sử dụng luận văn làm tài liệu nghiên cứu tham khảo mẫu mực về quy trình giải bài toán động lực học phi tuyến bằng phương trình Lagrange loại II kết hợp giải số trên Mathematica 5.1.
  4. Chủ trang trại và hộ gia đình kinh doanh vận chuyển gỗ: Nắm vững các nguyên tắc kỹ thuật về giới hạn tốc độ và giải pháp lắp đệm ghế ngồi giảm chấn, bảo vệ an toàn cột sống và phòng chống tai nạn lật xe khi qua đường dốc mấp mô.

Câu hỏi thường gặp

Tại sao máy kéo BS-20 kéo rơ mooc lại có hệ số động lực học tăng vọt khi vận tốc vượt quá 10 km/h?

Khi vận tốc vượt quá 10 km/h trên nền đường có độ mấp mô $h_0 = 0,1\text{ m}$, tần số kích động từ mặt đường tiệm cận tần số dao động riêng của liên hợp máy kéo. Do không có hệ thống treo nhíp đàn hồi, xung lực va đập tác động trực tiếp khiến gia tốc rung tăng vọt, đẩy hệ số $K_đ$ vượt ngưỡng nguy hiểm 2,50.

Làm thế nào để xác định chính xác mô men quán tính của rơ mooc một trục chở gỗ?

Tác giả bố trí thí nghiệm thực tế đo dao động tự do tắt dần quanh trục quay cố định qua lò xo có độ cứng $c = 23.612\text{ N/m}$. Sử dụng phần mềm Table Curve phân tích tín hiệu, xác định chu kỳ dao động $T_2 = 0,654\text{ s}$, từ đó tính ra mô men quán tính chính xác $J_{YM} = 1040\text{ kg}\cdot\text{m}^2$.

Ngưỡng hệ số tải trọng động $[K_đ] = 2,5$ có ý nghĩa kỹ thuật gì trong chế tạo máy?

Hệ số $[K_đ] \le 2,5$ là tiêu chuẩn giới hạn độ bền cơ học được xác lập bởi các nhà khoa học máy kéo hàng đầu. Vượt quá ngưỡng này, ứng suất động tức thời sẽ phá vỡ hệ số an toàn tĩnh ($n = 2$), dẫn tới biến dạng dẻo, rạn nứt kết cấu kim loại và hư hỏng 80% cụm chi tiết máy.

Phần mềm Mathematica 5.1 đóng vai trò gì trong việc xử lý mô hình động lực học?

Wolfram Mathematica 5.1 cho phép giải trực tiếp hệ phương trình vi phân liên kết bậc cao chứa 6 tọa độ suy rộng mà không cần đơn giản hóa mô hình. Phần mềm tự động tính toán đạo hàm vận tốc, gia tốc và xuất đồ thị phân tích đa biến một cách trực quan, chính xác.

Giải pháp nào hiệu quả và kinh tế nhất để giảm rung xóc cho máy kéo Bông Sen BS-20 hiện nay?

Giải pháp tối ưu nhất là lắp đặt bổ sung bộ nhíp lá giảm chấn cho cầu rơ mooc RMH 3000 kết hợp sử dụng ghế lái có đệm giảm chấn thủy lực. Phương án này giúp triệt tiêu 35% đến 40% tải trọng động mà chi phí chế tạo thấp, phù hợp năng lực tài chính tại nông thôn.

Kết luận

  • Luận văn đã xây dựng thành công mô hình động lực học không gian 3 khối lượng và hệ phương trình vi phân Lagrange loại II mô tả chính xác dao động liên hợp máy kéo Bông Sen BS-20 với rơ mooc một trục RMH 3000.
  • Xác lập bộ thông số thực nghiệm chuẩn xác: mô men quán tính rơ mooc $J_{YM} = 1040\text{ kg}\cdot\text{m}^2$, độ cứng lốp mooc $C_{lm} = 679.866\text{ N/m}$ và hệ số cản $K_{lm} = 2955\text{ Ns/m}$.
  • Khẳng định vận tốc an toàn tối đa của liên hợp máy trên đường lâm nghiệp mấp mô $h_0 = 0,1\text{ m}$ là dưới 10 km/h để bảo đảm hệ số động lực học $K_đ \le 2,0$.
  • Xác định dao động thẳng đứng và góc lắc dọc là hai nhân tố cơ học nguy hiểm nhất chi phối độ bền máy móc và sức khỏe người vận hành.
  • Đề xuất giải pháp lắp đặt bộ phận đàn hồi nhíp lá cho rơ mooc giúp giảm thiểu từ 35% đến 40% tải trọng động trong quá trình vận chuyển gỗ.

Kế hoạch phát triển tiếp theo cần tập trung chế tạo thử nghiệm bộ nhíp đàn hồi trong vòng 6 đến 12 tháng tới và tổ chức khảo nghiệm thực địa trên đường dốc đồi núi từ 15 đến 20 độ. Hãy áp dụng ngay các khuyến nghị kỹ thuật từ luận văn để tối ưu hóa an toàn và nâng cao hiệu quả kinh tế cho các dự án cơ giới hóa lâm nghiệp!
