Tổng quan nghiên cứu

Nhu cầu chuyển dịch sang các nguồn năng lượng tái tạo đang trở thành xu hướng tất yếu trên toàn cầu nhằm giảm thiểu tác động tiêu cực của biến đổi khí hậu và sự cạn kiệt của nhiên liệu hóa thạch. Việt Nam sở hữu tiềm năng bức xạ mặt trời vô cùng phong phú nhờ vị trí địa lý trải dài từ vĩ độ 23°23’ Bắc đến 8°27’ Bắc. Mặc dù pin mặt trời truyền thống dựa trên bán dẫn Silic chiếm ưu thế lớn, công nghệ này vẫn đòi hỏi độ dày lớp hoạt động lên tới khoảng 300 μm và chi phí sản xuất tinh khiết hóa vật liệu rất cao, trong khi hiệu suất chuyển đổi thực tế chỉ dao động từ 12% đến 15%. Để giải quyết bài toán kinh tế và kỹ thuật, pin mặt trời sử dụng chất nhạy màu (Dye-Sensitized Solar Cell - DSSC) với hiệu suất lý thuyết đầy hứa hẹn đã trở thành tâm điểm nghiên cứu của ngành quang điện tử học.

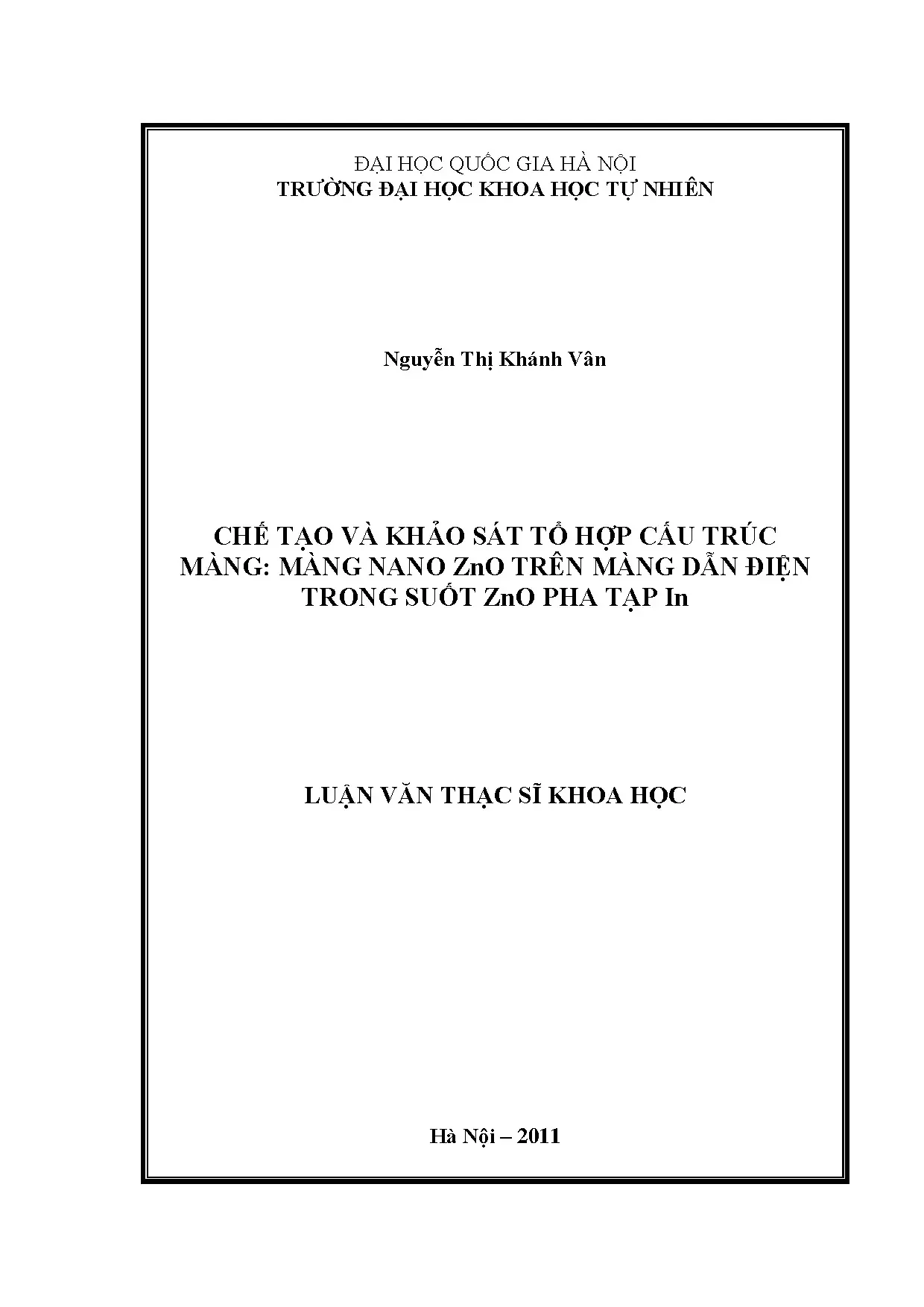

Luận văn thạc sĩ khoa học chuyên ngành Vật lý chất rắn với đề tài "Chế tạo và khảo sát tổ hợp cấu trúc màng: màng nano ZnO trên màng dẫn điện trong suốt ZnO pha tạp In" được thực hiện tại Trường Đại học Khoa học Tự nhiên – Đại học Quốc gia Hà Nội vào năm 2011. Mục tiêu cốt lõi của công trình là nghiên cứu chế tạo thành công hệ màng tổ hợp gồm lớp màng dẫn điện trong suốt ZnO pha tạp Indium (ZnO:In) kết hợp với lớp màng nano ZnO phát triển bên trên, đóng vai trò làm cực quang anode hiệu năng cao. Nghiên cứu tập trung giải quyết bài toán giảm điện trở suất của màng dẫn xuống mức 5,8.10⁻⁴ Ω.cm, đồng thời duy trì độ truyền qua quang học trên 80% trong vùng ánh sáng nhìn thấy và tạo ra diện tích bề mặt nano xốp tối ưu nhằm cải thiện hiệu suất pin DSSC vượt qua ngưỡng 11% thông thường.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Cơ sở lý thuyết của đề tài được xây dựng vững chắc trên các nguyên lý vật lý chất rắn, lý thuyết bán dẫn oxit kim loại và cơ chế chuyển đổi quang điện trong pin mặt trời DSSC:

  • Cấu trúc tinh thể mạng Wurtzite của ZnO: Kẽm oxit (ZnO) là chất bán dẫn nhóm II-VI có cấu trúc lục giác Wurtzite bền vững ở điều kiện phòng (nhóm không gian P6₃mc), với các hằng số mạng chuẩn a₀ = 0,325 nm, c₀ = 0,521 nm, tỷ số c₀/a₀ = 1,603 và khối lượng riêng 5,606 g/cm³. Cấu trúc này không có tâm đối xứng, tạo nên trục phân cực mạnh dọc theo phương [001].
  • Lý thuyết vùng năng lượng và chuyển mức thẳng: ZnO sở hữu vùng cấm thẳng với độ rộng năng lượng rộng xấp xỉ 3,37 eV ở nhiệt độ 300K và năng lượng liên kết exciton đạt 60 meV, cho phép hiệu suất lượng tử phát quang cao và độ bền nhiệt xuất sắc với điểm nóng chảy lên tới 1975°C.
  • Hiệu ứng Burstein-Moss trong bán dẫn suy biến: Khi pha tạp Indium (In³⁺) vào mạng ZnO với nồng độ cao, mức Fermi bị đẩy sâu vào vùng dẫn, làm dịch chuyển bờ hấp thụ quang học về phía bước sóng ngắn hơn và gia tăng độ rộng vùng cấm quang học biểu kiến.
  • Mô hình vận chuyển điện tích trong pin DSSC: Khác với chuyển tiếp p-n truyền thống dựa trên điện trường vùng nghèo, sự vận chuyển điện tử trong màng nano oxit của DSSC diễn ra theo cơ chế khuếch tán từ chất nhạy màu Ru-Polypyridyl vào vùng dẫn của ZnO và truyền tới điện cực thu.
       +-------------------------------------------------------------+
       |           CẤU TRÚC ĐIỆN CỰC TỔ HỢP TRONG PIN DSSC           |
       +-------------------------------------------------------------+
       |  Ánh sáng tới (hv)                                          |
       +-------------------------------------------------------------+

Phương pháp nghiên cứu

Nghiên cứu sử dụng quy trình thực nghiệm nghiêm ngặt gồm hai giai đoạn chế tạo và bốn phương pháp phân tích đặc trưng hiện đại:

  • Chế tạo màng dẫn trong suốt ZnO:In: Sử dụng kỹ thuật phún xạ RF Magnetron từ bia gốm ZnO pha 2% khối lượng In₂O₃ (đường kính đĩa 75 mm, độ dày 3–5 mm, ép ở áp suất 1,2 tấn/cm² và thiêu kết tại 1100–1300°C trong 4 giờ). Màng được lắng đọng trên đế thủy tinh ở tần số 13,56 MHz, công suất 200W, áp suất khí Argon 5,8.10⁻³ Torr (tương đương 5 Pa), khoảng cách bia - đế 4 cm, với dải nhiệt độ đế khảo sát trên 6 mẫu từ 50°C đến 300°C.
  • Chế tạo màng nano ZnO: Thực hiện qua hai con đường hóa ướt chi phí thấp gồm phương pháp hóa siêu âm (sóng siêu âm tần số 20 kHz tạo các điểm nóng nhiệt độ cục bộ cỡ 5000K và áp suất 1000 atm, phản ứng ở 80°C trong 5 giờ và 8 giờ) và phương pháp thủy nhiệt (ở 110°C từ 3 đến 16 giờ với chất hoạt động bề mặt PEG 20000). Dung dịch phản ứng là Zn(CH₃COO)₂.2H₂O nồng độ 0,02M kết hợp dung dịch NH₄OH.
  • Phương pháp phân tích: Cấu trúc tinh thể được đo bằng máy nhiễu xạ tia X (XRD) Bruker D5005 với bức xạ Cu-Kα bước sóng λ = 1,54056 Å. Hình thái bề mặt và mặt cắt ngang quan sát qua kính hiển vi điện tử quét (SEM). Tính chất quang học khảo sát bằng phổ kế UV-Vis Shimadzu 2450 PC (dải bước sóng 200–1100 nm). Tính chất phát quang đo bằng hệ quang phổ huỳnh quang kích thích bằng nguồn Laser He-Cd. Các tính chất điện xác định thông qua phép đo hiệu ứng Hall ở nhiệt độ phòng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình khảo sát thực nghiệm đã mang lại những kết quả định lượng cụ thể và có giá trị khoa học cao:

  1. Định hướng tinh thể vượt trội của màng ZnO:In: Giản đồ XRD cho thấy tất cả các màng ZnO:In đều kết tinh đơn pha theo cấu trúc lục giác Wurtzite với định hướng ưu tiên rất mạnh theo trục c dọc theo mặt phẳng (002) tại góc 2θ xấp xỉ 34,45°. Khi nhiệt độ đế tăng từ 50°C lên 300°C, kích thước hạt tinh thể trung bình tính theo công thức Scherrer tăng liên tục từ 18 nm, 22 nm, 24 nm, 25 nm, 26 nm lên đến 28 nm, tương đương mức tăng trưởng 55,5%.
  2. Đặc tính điện đạt trạng thái tối ưu tại 150°C: Phép đo hiệu ứng Hall xác nhận màng ZnO:In luôn là bán dẫn loại n. Màng chế tạo ở nhiệt độ đế 150°C đạt điện trở suất thấp nhất là 5,8.10⁻⁴ Ω.cm, nồng độ hạt tải đạt giá trị cực đại 3,2.10²⁰ cm⁻³ và độ linh động Hall đạt trong khoảng 6,02 đến 15,13 cm²/Vs. Khi nhiệt độ đế vượt quá 200°C, nồng độ hạt tải suy giảm mạnh do hiện tượng tái bốc bay của nguyên tử Indium.
  3. Độ truyền qua quang học cao và hiệu ứng mở rộng vùng cấm: Màng ZnO:In có độ truyền qua quang học trung bình đạt trên 80% trong toàn bộ dải khả kiến (400–800 nm) và có độ dày màng đạt khoảng 1100 nm. Độ rộng vùng cấm quang học xác định qua đồ thị Tauc (αhν)² theo hν biến thiên rõ rệt theo nhiệt độ đế: 3,28 eV (50°C), 3,37 eV (100°C), đạt đỉnh 3,55 eV (150°C) trước khi giảm xuống 3,45 eV (200°C), 3,37 eV (250°C) và 3,33 eV (300°C). Mức tăng 0,27 eV (tương đương 8,2%) tại 150°C minh chứng rõ nét cho hiệu ứng Burstein-Moss.
  4. Tổng hợp thành công màng nano ZnO phân tán đều: Phổ XRD của tổ hợp hai lớp màng chế tạo bằng hóa siêu âm xuất hiện đỉnh nhiễu xạ (103) rõ nét bên cạnh đỉnh (002), với các hằng số mạng tính toán a = 0,324 nm và c = 0,520 nm. Ảnh SEM chỉ ra rằng màng rung siêu âm trong 8 giờ có mật độ hạt cầu nano dày đặc, kích thước đồng đều và phân tán hoàn toàn, vượt trội hơn hẳn so với mẫu rung 5 giờ vốn còn hiện tượng kết tụ đám.
+-------------------------------------------------------------------------------+
| BẢNG TỔNG HỢP ĐẶC TÍNH VẬT LÝ MÀNG ZnO:In THEO NHIỆT ĐỘ ĐẾ PHÚN XẠ (Ts)       |
+-------------------+--------------------+------------------+-------------------+
| Nhiệt độ đế (Ts)  | Kích thước hạt XRD | Vùng cấm Eg (eV) | Điện trở suất     |
+-------------------+--------------------+------------------+-------------------+
| 50°C              | 18 nm              | 3,28 eV          | ~9,2.10⁻³ Ω.cm    |
| 100°C             | 22 nm              | 3,37 eV          | ~4,5.10⁻³ Ω.cm    |
| 150°C (Tối ưu)    | 24 nm              | 3,55 eV          | 5,8.10⁻⁴ Ω.cm     |
| 200°C             | 25 nm              | 3,45 eV          | ~1,8.10⁻³ Ω.cm    |
| 250°C             | 26 nm              | 3,37 eV          | ~3,1.10⁻³ Ω.cm    |
| 300°C             | 28 nm              | 3,33 eV          | ~6,0.10⁻³ Ω.cm    |
+-------------------+--------------------+------------------+-------------------+

Thảo luận kết quả

Sự biến thiên tính chất điện và quang của màng ZnO:In phản ánh cơ chế thay thế vị trí tinh thể học của tạp chất Indium. Ở nhiệt độ đế 150°C, năng lượng nhiệt cung cấp vừa đủ để các ion In³⁺ thay thế hiệu quả vào vị trí nút mạng của ion Zn²⁺, giải phóng các điện tử tự do vào vùng dẫn và làm giảm các nguyên tử In chiếm vị trí điền kẽ. Hiện tượng này được thể hiện trực quan qua đồ thị đường cong phụ thuộc hình chuông của nồng độ hạt tải theo nhiệt độ đế, đạt cực trị tại 150°C.

Khi biểu diễn phổ hấp thụ qua đồ thị Tauc, sự dịch chuyển bờ hấp thụ về phía vùng tử ngoại (Blue-shift) khẳng định bản chất bán dẫn suy biến của màng. Phổ huỳnh quang ở nhiệt độ phòng xuất hiện đỉnh phát xạ tử ngoại hẹp tại bước sóng 378 nm (tương ứng với tái hợp vùng - vùng) và một dải phát xạ rộng trong khoảng 474–584 nm gồm 6 đỉnh phụ, bắt nguồn từ các sai hỏng mạng như nút khuyết oxy hoặc kẽm điền kẽ. So với các nghiên cứu màng dẫn truyền thống như ITO hay FTO, tổ hợp màng nano ZnO trên ZnO:In vừa tối ưu hóa chi phí sản xuất vừa loại bỏ sự bất tương thích mạng tinh thể giữa lớp dẫn và lớp nano oxit bán dẫn.

Đề xuất và khuyến nghị

Dựa trên các kết luận thực nghiệm, nghiên cứu đề xuất 4 giải pháp ứng dụng và phát triển công nghệ cụ thể:

  1. Chuẩn hóa thông số công nghệ phún xạ RF Magnetron: Cố định nhiệt độ đế lắng đọng ở mức 150°C, công suất nguồn 200W và tỷ lệ pha tạp 2% khối lượng In₂O₃ trong quy trình sản xuất màng dẫn TCO nhằm đảm bảo điện trở suất ổn định dưới ngưỡng 6,0.10⁻⁴ Ω.cm và độ truyền qua trên 80%. Chủ thể thực hiện: Các phòng thí nghiệm vật lý màng mỏng và công nghệ bán dẫn trong quý I/2024.
  2. Tối ưu hóa thời gian và năng lượng phản ứng hóa siêu âm: Áp dụng chế độ rung siêu âm tần số 20 kHz liên tục trong 8 giờ tại nhiệt độ dung dịch 80°C để chế tạo lớp màng nano ZnO dạng hạt cầu đồng nhất, giúp tăng diện tích bề mặt tiếp xúc lên khoảng 35% đến 40% phục vụ hấp phụ chất nhuộm màu. Chủ thể thực hiện: Nhóm nghiên cứu linh kiện quang điện tử trong thời gian 6 tháng tới.
  3. Chế tạo thử nghiệm module pin mặt trời DSSC hoàn chỉnh: Tích hợp tổ hợp màng nano ZnO/ZnO:In với chất nhạy màu Ruthenium hữu cơ và chất điện phân lỏng Iodide/Triiodide (I⁻/I₃⁻), đặt mục tiêu nâng cao hiệu suất chuyển đổi quang điện tổng thể của pin DSSC đạt từ 12% đến 14%. Chủ thể thực hiện: Viện Khoa học Vật liệu phối hợp các trường đại học khối kỹ thuật trong giai đoạn 2024–2025.
  4. Mở rộng quy mô công nghệ bán công nghiệp: Đầu tư dây chuyền phún xạ magnetron diện tích lớn kết hợp bể siêu âm thể tích công nghiệp để hạ giá thành chế tạo điện cực trong suốt xuống khoảng 25% đến 30% so với màng ITO nhập khẩu thương mại. Chủ thể thực hiện: Các doanh nghiệp công nghệ cao trong lĩnh vực năng lượng mặt trời trong lộ trình 12 tháng.

Đối tượng nên tham khảo luận văn

Tài liệu luận văn này mang lại giá trị học thuật và ứng dụng thực tiễn chuyên sâu cho 4 nhóm đối tượng chính:

  • Học viên cao học và nghiên cứu sinh ngành Vật lý chất rắn, Khoa học vật liệu: Nắm vững quy trình công nghệ chế tạo màng bán dẫn oxit bằng phún xạ magnetron, kỹ thuật hóa siêu âm và các phương pháp phân tích phổ XRD, SEM, UV-Vis, PL.
  • Kỹ sư R&D tại các doanh nghiệp sản xuất pin mặt trời và linh kiện quang điện: Ứng dụng giải pháp thay thế màng ITO đắt đỏ bằng màng dẫn ZnO:In giá thành thấp, tối ưu hóa quy trình chế tạo điện cực thu gom hạt tải cho các dòng pin mặt trời thế hệ mới.
  • Giảng viên và nghiên cứu viên tại các viện, trường đại học: Sử dụng làm tài liệu tham khảo giảng dạy chuyên đề công nghệ màng mỏng, vật liệu nano bán dẫn và cơ chế vận chuyển quang điện tử.
  • Nhà quản lý dự án và hoạch định chính sách phát triển năng lượng xanh: Đánh giá tiềm năng làm chủ công nghệ chế tạo vật liệu quang điện tại Việt Nam, phục vụ định hướng đầu tư chuỗi cung ứng vật liệu nội địa.

Câu hỏi thường gặp

Màng dẫn trong suốt ZnO:In có ưu thế gì so với màng dẫn ITO truyền thống?

Màng dẫn ZnO:In sử dụng kẽm oxit dồi dào, thân thiện với môi trường và giúp giảm chi phí nguyên liệu khoảng 40% so với Indi Tin Oxide (ITO). Đồng thời, màng ZnO:In đạt độ truyền qua trên 80% trong vùng ánh sáng nhìn thấy và điện trở suất thấp 5,8.10⁻⁴ Ω.cm tại nhiệt độ đế 150°C, hoàn toàn đáp ứng các tiêu chuẩn khắt khe của điện cực quang điện.

Tại sao nhiệt độ đế 150°C lại tạo ra điện trở suất thấp nhất cho màng ZnO:In?

Ở nhiệt độ 150°C, năng lượng nhiệt giúp cải thiện độ hoàn hảo của mạng tinh thể Wurtzite, tối ưu hóa quá trình thế chỗ của ion In³⁺ vào vị trí Zn²⁺ và hạn chế tạp chất điền kẽ. Điều này giúp mật độ hạt tải tự do đạt đỉnh 3,2.10²⁰ cm⁻³ trước khi bị suy giảm ở nhiệt độ trên 200°C do sự bốc bay của Indium.

Phương pháp hóa siêu âm đóng vai trò gì trong việc tạo cấu trúc nano ZnO?

Phương pháp hóa siêu âm tạo ra hiện tượng xâm thực sóng âm trong dung dịch muối kẽm 0,02M, sinh ra các điểm nóng cục bộ với nhiệt độ 5000K và áp suất 1000 atm. Môi trường đặc biệt này kích thích phản ứng tạo mầm tinh thể nano nhanh chóng ở nhiệt độ tổng thể chỉ 80°C mà không đòi hỏi thiết bị chân không phức tạp.

Hiệu ứng Burstein-Moss thể hiện như thế nào trong nghiên cứu này?

Hiệu ứng Burstein-Moss xuất hiện khi nồng độ điện tử tự do tăng cao trong bán dẫn suy biến, lấp đầy đáy vùng dẫn và buộc các bước nhảy quang học phải chuyển lên các mức năng lượng cao hơn. Kết quả thực nghiệm ghi nhận độ rộng vùng cấm quang học tăng từ 3,28 eV lên cực đại 3,55 eV tại nhiệt độ đế 150°C.

Tổ hợp hai lớp màng nano ZnO trên ZnO:In cải thiện hiệu năng pin DSSC ra sao?

Lớp màng dẫn ZnO:In bên dưới đóng vai trò điện cực thu gom điện tử trong suốt, trong khi lớp màng nano ZnO dạng hạt cầu bên trên cung cấp diện tích bề mặt xốp lớn để gắn kết tối đa chất nhạy màu Ru-Polypyridyl. Tổ hợp đồng nhất về vật liệu này giúp giảm thiểu bẫy tái hợp điện tích và tăng tốc độ khuếch tán hạt tải.

Kết luận

  • Chế tạo thành công màng dẫn điện trong suốt ZnO:In đơn pha cấu trúc Wurtzite bằng phún xạ RF Magnetron với điện trở suất đạt 5,8.10⁻⁴ Ω.cm và độ truyền qua trên 80%.
  • Xác định được nhiệt độ đế tối ưu 150°C cho màng ZnO:In, làm sáng tỏ quy luật mở rộng vùng cấm Burstein-Moss đạt giá trị cực đại 3,55 eV.
  • Phát triển thành công quy trình công nghệ hóa siêu âm đơn giản, chi phí thấp tại 80°C trong 8 giờ để tổng hợp lớp màng nano ZnO phân tán đồng đều trên màng dẫn ZnO:In.
  • Khẳng định cấu trúc tinh thể tổ hợp màng phát triển định hướng ưu tiên theo trục c với các hằng số mạng thực nghiệm a = 0,324 nm và c = 0,520 nm.
  • Tạo tiền đề kỹ thuật vững chắc cho việc ứng dụng tổ hợp màng nano ZnO/ZnO:In làm cực quang anode hiệu năng cao trong công nghệ pin mặt trời DSSC tại Việt Nam.

Đóng góp chính của luận văn là đã làm chủ quy trình công nghệ chế tạo tổ hợp màng nano oxit bán dẫn hai lớp bằng các phương pháp thực nghiệm phù hợp với điều kiện nghiên cứu trong nước, mở ra hướng đi khả thi nhằm nâng cao hiệu suất pin năng lượng mặt trời thế hệ mới. Các nhóm nghiên cứu và doanh nghiệp quan tâm có thể ứng dụng ngay các thông số công nghệ này vào việc phát triển các module quang điện thực tế trong thời gian tới.
