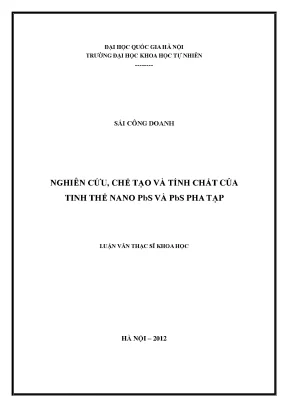

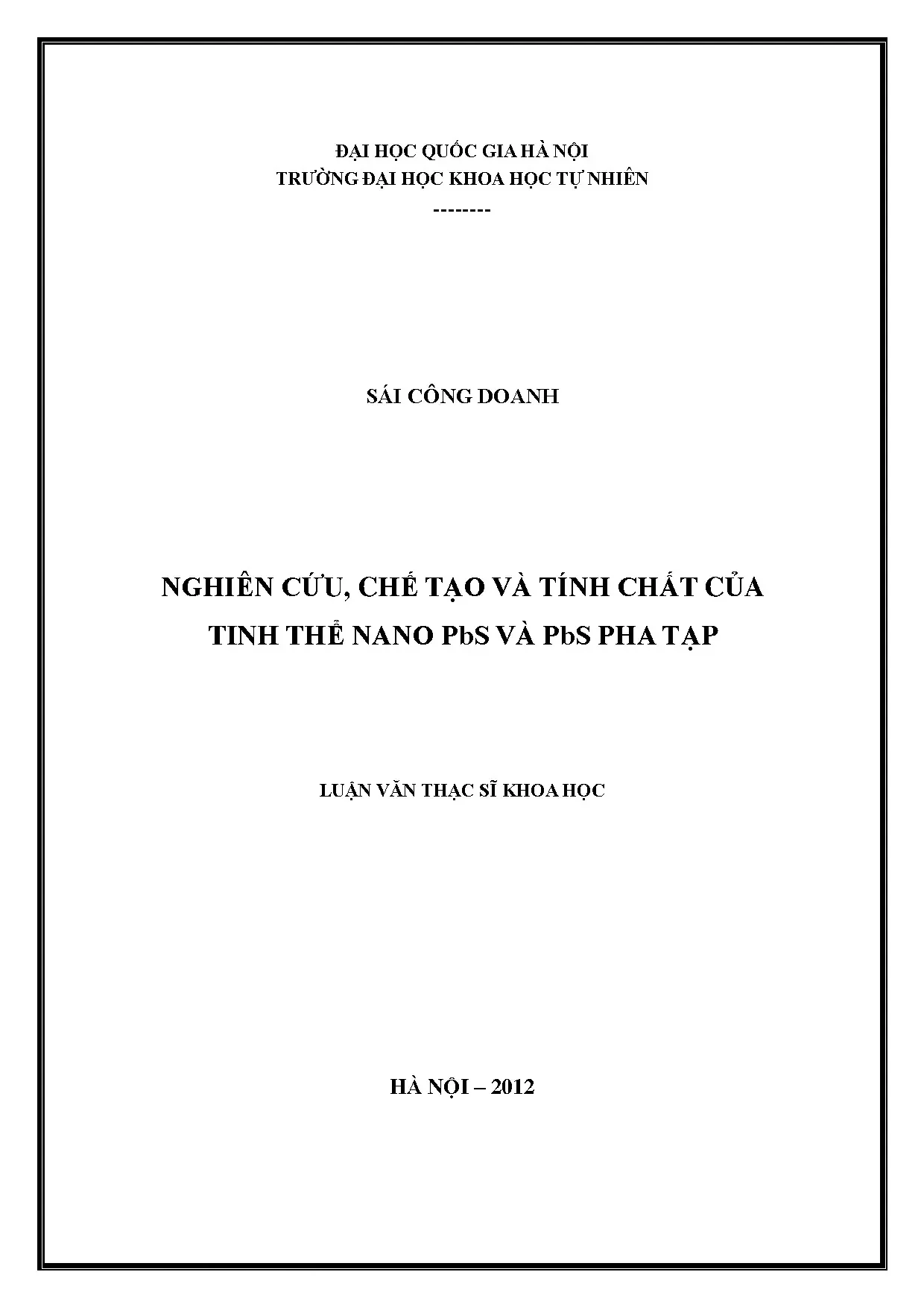

Luận văn thạc sĩ: Nghiên cứu chế tạo và tính chất của tinh thể nano PbS pha tạp

Luận văn thạc sĩ nghiên cứu hus nghiên cứu chế tạo và tính chất của tinh thể nano pbs pha tạp, đánh giá hiện trạng, phân tích vấn đề, đề xuất biện pháp hoàn thiện trong lĩnh vực .

• Tác giả: Sái Công Doanh
• Người hướng dẫn: PGS. Lê Văn Vũ
• Trường học: Trường Đại Học Khoa Học Tự Nhiên
• Chuyên ngành: Vật lý chất rắn
• Đề tài: Nghiên cứu, chế tạo và tính chất của tinh thể nano PbS và PbS pha tạp
• Loại tài liệu: Luận văn thạc sĩ khoa học
• Năm xuất bản: 2012
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CẢM ƠN
• DANH MỤC BẢNG
• DANH MỤC HÌNH VẼ, ĐỒ THỊ
• DANH MỤC KÍ HIỆU, CHỮ CÁI VIẾT TẮT
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. VẬT LIỆU CÓ CẤU TRÚC NANO
• 1.2. ĐẶC TRƯNG CỦA VẬT LIỆU NANO
• 1.3. SỰ HẤP THỤ TRONG TINH THỂ
• 1.4. HẤP THỤ RIÊNG
• 1.5. HẤP THỤ EXCITON
• 1.6. SỰ GIAM GIỮ LƯỢNG TỬ
• 1.7. TINH THỂ NANO PbS
• 1.7.1. CẤU TRÚC ĐIỆN TỬ CỦA CHÌ SULFUA
• 1.7.2. CẤU TRÚC VÙNG NĂNG LƯỢNG CỦA TINH THỂ PbS
• 2. CHƯƠNG 2: THỰC NGHIỆM
• 2.1. PHƯƠNG PHÁP CHẾ TẠO
• 2.2. DỤNG CỤ VÀ HÓA CHẤT
• 2.3. PHƯƠNG PHÁP THỰC NGHIỆM
• 2.4. CÁC PHƯƠNG PHÁP KHẢO SÁT TÍNH CHẤT TINH THỂ
• 2.4.1. KÍNH HIỂN VI ĐIỆN TỬ TRUYỀN QUA
• 2.4.2. KÍNH HIỂN VI ĐIỆN TỬ QUÉT
• 2.4.3. PHỔ TÁN SẮC NĂNG LƯỢNG TIA X
• 2.4.4. PHỔ NHIỄU XẠ TIA X (X RAY DIFFRACTION - XRD)
• 2.4.5. QUANG PHỔ RAMAN
• 2.4.6. PHỔ HẤP THỤ QUANG HỌC UV-VIS
• 2.4.7. PHỔ PHẢN XẠ KHUẾCH TÁN
• 2.4.8. PHỔ HUỲNH QUANG
• 3. CHƯƠNG 3: KẾT QUẢ VÀ THẢO LUẬN
• 3.1. TINH THỂ NANO PbS
• 3.2. MẪU CHẾ TẠO BẰNG PHƯƠNG PHÁP ĐIỆN HÓA SIÊU ÂM
• 3.3. MẪU CHẾ TẠO BẰNG PHƯƠNG PHÁP HÓA SIÊU ÂM
• 3.4. TINH THỂ NANO PbS:Mn
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về nghiên cứu tinh thể nano PbS pha tạp

Nghiên cứu về tinh thể nano PbS pha tạp đang thu hút sự chú ý của nhiều nhà khoa học. PbS, hay chì sunfua, là một trong những vật liệu bán dẫn quan trọng trong lĩnh vực khoa học vật liệu. Với độ rộng vùng cấm hẹp và bán kính Bohr exciton lớn, PbS cho phép tạo ra các hiệu ứng lượng tử mạnh mẽ. Việc pha tạp các nguyên tố khác vào PbS có thể cải thiện tính chất quang học và điện của vật liệu này, mở ra nhiều ứng dụng trong công nghệ quang điện và y học.

1.1. Đặc điểm và tính chất của tinh thể nano PbS

Tinh thể nano PbS có cấu trúc lập phương tâm mặt, với các tính chất quang học đặc biệt. Đặc biệt, độ rộng vùng cấm của PbS là 0,41 eV, cho phép nó hấp thụ ánh sáng trong vùng hồng ngoại. Các nghiên cứu cho thấy rằng khi kích thước hạt giảm xuống dưới 10 nm, các tính chất quang học của PbS thay đổi đáng kể, tạo ra các hiệu ứng lượng tử rõ rệt.

1.2. Lịch sử nghiên cứu tinh thể nano PbS

Nghiên cứu về tinh thể nano PbS bắt đầu từ những năm 1990, khi các nhà khoa học nhận ra tiềm năng ứng dụng của nó trong các lĩnh vực như cảm biến, pin mặt trời và thiết bị quang học. Các nghiên cứu gần đây đã chỉ ra rằng việc pha tạp với các nguyên tố như Mn có thể cải thiện đáng kể tính chất quang học của PbS, mở ra hướng đi mới cho các ứng dụng trong công nghệ nano.

II. Thách thức trong nghiên cứu và chế tạo tinh thể nano PbS pha tạp

Mặc dù có nhiều tiềm năng, việc nghiên cứu và chế tạo tinh thể nano PbS pha tạp gặp phải một số thách thức lớn. Một trong những vấn đề chính là kiểm soát kích thước và hình dạng của các hạt nano trong quá trình tổng hợp. Các phương pháp chế tạo khác nhau có thể dẫn đến sự biến đổi trong cấu trúc và tính chất của vật liệu, ảnh hưởng đến hiệu suất của nó trong các ứng dụng thực tiễn.

2.1. Vấn đề kiểm soát kích thước hạt nano

Kích thước hạt nano ảnh hưởng trực tiếp đến các tính chất quang học và điện của tinh thể nano PbS. Việc kiểm soát kích thước hạt trong quá trình tổng hợp là một thách thức lớn. Các phương pháp như hóa siêu âm và điện hóa siêu âm đã được nghiên cứu để cải thiện khả năng kiểm soát này, nhưng vẫn cần nhiều nghiên cứu hơn để tối ưu hóa quy trình.

2.2. Tác động của tạp chất đến tính chất vật liệu

Việc pha tạp các nguyên tố như Mn vào PbS có thể cải thiện tính chất quang học, nhưng cũng có thể gây ra các vấn đề về đồng nhất và ổn định của vật liệu. Các nghiên cứu cho thấy rằng nồng độ tạp chất quá cao có thể dẫn đến sự suy giảm tính chất quang học của tinh thể nano PbS. Do đó, việc tối ưu hóa nồng độ tạp chất là rất quan trọng.

III. Phương pháp chế tạo tinh thể nano PbS pha tạp hiệu quả

Để chế tạo tinh thể nano PbS pha tạp, nhiều phương pháp khác nhau đã được áp dụng. Trong đó, phương pháp hóa siêu âm và điện hóa siêu âm là hai trong số những phương pháp phổ biến nhất. Những phương pháp này không chỉ giúp kiểm soát kích thước hạt mà còn cải thiện tính chất quang học của vật liệu.

3.1. Phương pháp hóa siêu âm trong chế tạo tinh thể nano

Phương pháp hóa siêu âm sử dụng sóng siêu âm để tạo ra các điều kiện tối ưu cho quá trình tổng hợp tinh thể nano PbS. Nghiên cứu cho thấy rằng việc điều chỉnh cường độ sóng siêu âm có thể ảnh hưởng đến kích thước và hình dạng của hạt nano, từ đó cải thiện tính chất quang học của vật liệu.

3.2. Phương pháp điện hóa siêu âm trong tổng hợp

Phương pháp điện hóa siêu âm kết hợp giữa điện hóa và sóng siêu âm, giúp tạo ra các hạt nano với kích thước đồng nhất và tính chất quang học tốt hơn. Nghiên cứu đã chỉ ra rằng phương pháp này có thể tạo ra tinh thể nano PbS với hiệu suất cao và tính chất quang học vượt trội.

IV. Ứng dụng thực tiễn của tinh thể nano PbS pha tạp

Các ứng dụng của tinh thể nano PbS pha tạp rất đa dạng, từ công nghệ quang điện đến y học. Với tính chất quang học đặc biệt, PbS có thể được sử dụng trong các cảm biến quang học, pin mặt trời và các thiết bị phát quang. Ngoài ra, nghiên cứu cũng chỉ ra rằng PbS có thể được ứng dụng trong lĩnh vực y học, đặc biệt là trong việc phát hiện và điều trị bệnh.

4.1. Ứng dụng trong công nghệ quang điện

Tinh thể nano PbS được sử dụng rộng rãi trong các thiết bị quang điện như pin mặt trời và cảm biến quang. Với khả năng hấp thụ ánh sáng tốt trong vùng hồng ngoại, PbS có thể cải thiện hiệu suất của các thiết bị này, mở ra nhiều cơ hội mới trong công nghệ năng lượng tái tạo.

4.2. Ứng dụng trong y học

Nghiên cứu cho thấy rằng tinh thể nano PbS có thể được sử dụng trong các ứng dụng y học như phát hiện tế bào ung thư và điều trị bệnh. Với khả năng phát quang và hấp thụ ánh sáng, PbS có thể được sử dụng để phát hiện các dấu hiệu bệnh lý trong cơ thể, mở ra hướng đi mới cho y học hiện đại.

V. Kết luận và tương lai của nghiên cứu tinh thể nano PbS pha tạp

Nghiên cứu về tinh thể nano PbS pha tạp đang mở ra nhiều cơ hội mới trong lĩnh vực khoa học vật liệu. Mặc dù còn nhiều thách thức cần vượt qua, nhưng tiềm năng ứng dụng của PbS trong công nghệ quang điện và y học là rất lớn. Tương lai của nghiên cứu này hứa hẹn sẽ mang lại nhiều đột phá mới, góp phần vào sự phát triển của công nghệ nano.

5.1. Triển vọng nghiên cứu trong tương lai

Các nghiên cứu trong tương lai cần tập trung vào việc tối ưu hóa quy trình chế tạo tinh thể nano PbS và cải thiện tính chất quang học của vật liệu. Việc phát triển các phương pháp mới và cải tiến các phương pháp hiện có sẽ giúp nâng cao hiệu suất và ứng dụng của PbS trong thực tiễn.

5.2. Tác động đến ngành công nghiệp

Nghiên cứu và phát triển tinh thể nano PbS pha tạp có thể tạo ra những tác động tích cực đến ngành công nghiệp, đặc biệt là trong lĩnh vực năng lượng và y tế. Sự phát triển của các công nghệ mới dựa trên PbS sẽ góp phần vào việc giải quyết các vấn đề năng lượng và sức khỏe hiện nay.

Nội dung chính

Tổng quan nghiên cứu

Vật liệu nano bán dẫn nhóm IV-VI đang thu hút sự chú ý mạnh mẽ của giới khoa học nhờ những đặc tính vật lý và quang học vượt trội so với vật liệu dạng khối truyền thống. Tinh thể chì sunfua (PbS) ở trạng thái khối có độ rộng vùng cấm hẹp khoảng 0,41 eV cùng bán kính Bohr exciton rất lớn lên tới 18 nm. Đặc điểm cấu trúc này cho phép hiệu ứng giam giữ lượng tử mạnh xảy ra ngay cả khi kích thước hạt đạt từ 5 nm đến 20 nm, tạo điều kiện thuận lợi để điều chỉnh độ rộng vùng cấm theo nhu cầu ứng dụng thực tế.

Vấn đề cốt lõi của nghiên cứu là tối ưu hóa quy trình tổng hợp, kiểm soát hình thái tinh thể và điều chỉnh độ rộng vùng cấm $E_g$ của tinh thể nano PbS, đồng thời nghiên cứu biến tính quang học khi pha tạp kim loại chuyển tiếp Mangan ($Mn^{2+}$). Mục tiêu cụ thể bao gồm việc làm chủ ba phương pháp chế tạo tiên tiến: điện hóa siêu âm, hóa siêu âm và thủy nhiệt, từ đó phân tích sâu sắc mối tương quan giữa thông số công nghệ và cấu trúc tinh thể.

Nghiên cứu được triển khai thực nghiệm toàn diện trong giai đoạn năm 2012 tại Phòng thí nghiệm Trọng điểm Quốc gia - Viện Khoa học Vật liệu (VAST) và Trung tâm Khoa học Vật liệu thuộc Trường Đại học Khoa học Tự nhiên - Đại học Quốc gia Hà Nội. Ý nghĩa khoa học và thực tiễn của công trình thể hiện qua việc nâng độ rộng vùng cấm của PbS từ 0,41 eV lên khoảng 2,67 eV đến 3,55 eV (tăng hơn 600% so với dạng khối). Kết quả này cung cấp cơ sở dữ liệu quan trọng cho việc chế tạo pin mặt trời thế hệ mới, linh kiện quang điện tử và cảm biến khí có độ nhạy cao.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Khung lý thuyết của công trình được xây dựng trên nền tảng cơ học lượng tử và vật lý chất rắn hiện đại:

• Lý thuyết giam giữ lượng tử (Quantum Confinement Theory): Khi kích thước tinh thể nhỏ hơn bán kính Bohr exciton ($a_x = 18\text{ nm}$), các điện tử và lỗ trống bị giới hạn chuyển động không gian theo cả 3 chiều. Hiện tượng này làm gián đoạn các vùng năng lượng liên tục thành các mức năng lượng rời rạc, làm thay đổi mật độ trạng thái điện tử và dẫn đến hiện tượng dịch chuyển xanh của bờ hấp thụ quang học.
• Mô hình hấp thụ chuyển mức thẳng: PbS là chất bán dẫn có vùng cấm thẳng với cực tiểu vùng dẫn và cực đại vùng hóa trị cùng nằm tại điểm L của vùng Brillouin thứ nhất (cấu trúc lập phương tâm mặt fcc). Hệ số hấp thụ quang học tuân theo phương trình $(\alpha h\nu)^2 = A(h\nu - E_g)$, cho phép ngoại suy trực tiếp giá trị độ rộng vùng cấm $E_g$ từ phổ hấp thụ tử ngoại - khả kiến (UV-Vis).
• Lý thuyết phát quang của ion pha tạp trong mạng bán dẫn: Khi ion kim loại chuyển tiếp $Mn^{2+}$ thay thế vị trí của cation $Pb^{2+}$ trong mạng tinh thể hoặc liên kết trên bề mặt, các chuyển dời điện tử nội tại giữa các phân mức $3d$ (chuyển dời $^{4}T_1 \to {}^{6}A_1$) sẽ phát ra bức xạ huỳnh quang đặc trưng trong vùng ánh sáng nhìn thấy từ 580 nm đến 590 nm.

Phương pháp nghiên cứu

Nguồn dữ liệu thực nghiệm được thu thập từ hơn 20 mẫu chế tạo với quy trình kiểm soát thông số chặt chẽ:

• Quy mô và phương pháp chọn mẫu: Nghiên cứu áp dụng phương pháp lấy mẫu thực nghiệm có kiểm soát đơn biến (single-variable control) để khảo sát chính xác tác động của từng yếu tố công nghệ:
  • Nhóm mẫu điện hóa siêu âm (6 mẫu ký hiệu từ ĐT1 đến ĐT6) với thời gian phản ứng thay đổi từ 10 phút đến 150 phút dưới xung điện và xung siêu âm 500 ms (chu kỳ 1 s), cùng 3 mẫu (M1 đến M3) thay đổi cường độ dòng điện từ 3 mA đến 9 mA (hiệu điện thế từ 5,0 V đến 8,0 V).
  • Nhóm mẫu hóa siêu âm (5 mẫu ký hiệu từ HT1 đến HT5) với thời gian siêu âm thay đổi từ 30 phút đến 180 phút, kết hợp 7 mẫu (HK1 đến HK7) thay đổi hàm lượng chất hoạt động bề mặt CTAB từ 10 mg đến 200 mg trên 40 ml dung dịch.
  • Nhóm mẫu thủy nhiệt chế tạo nano $PbS:Mn$ với nồng độ pha tạp Mn lên tới 8%.
• Phương pháp và thiết bị phân tích:
  • Nhiễu xạ tia X (XRD): Sử dụng hệ máy Siemens D5005 (Bruker) với bức xạ $Cu-K\alpha$ ($\lambda = 1,54056\text{ \AA}$) để xác định cấu trúc pha lập phương tâm mặt và tính kích thước tinh thể qua công thức Debye-Scherrer.
  • Kính hiển vi điện tử TEM, HRTEM và FESEM: Sử dụng kính hiển vi JEOL JEM 1010 và module FESEM để quan sát trực tiếp hình thái hạt cầu, thanh nano, đồng thời đo khoảng cách các mặt phẳng mạng tinh thể với độ phân giải dưới 1 nm.
  • Phổ tán sắc năng lượng tia X (EDS): Tích hợp trên kính JSM 5410 LV với modun Oxford ISIS 300 nhằm phân tích định lượng thành phần nguyên tố Pb, S, Mn với sai số dưới 0,1%.
  • Quang phổ hấp thụ UV-Vis và Phản xạ khuếch tán Kubelka-Munk: Đo trên hệ phổ kế Shimadzu 2450 PC (dải sóng 200 - 900 nm) để tính toán chính xác giá trị $E_g$.
  • Quang phổ huỳnh quang phân giải cao (PL): Khảo sát trên hệ FL3-22 Jobin Yvon-Spex và nguồn kích thích Laser He-Cd bước sóng 325 nm tại nhiệt độ phòng và nhiệt độ thấp (xuống tới 11 K). Toàn bộ quá trình thực nghiệm được tiến hành liên tục theo timeline 12 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình phân tích thực nghiệm đã mang lại 4 phát hiện khoa học quan trọng:

1. Đặc trưng cấu trúc và hình thái học đồng đều: Giản đồ XRD của tất cả các mẫu PbS chế tạo bằng phương pháp điện hóa siêu âm và hóa siêu âm đều thể hiện các đỉnh nhiễu xạ sắc nét ứng với các mặt mạng (111), (200), (220), (311), (222), (400) và (331), khẳng định cấu trúc lập phương tâm mặt với hằng số mạng $a = 5,933\text{ \AA} - 5,962\text{ \AA}$. Kích thước tinh thể tính toán từ phổ XRD đạt từ 5 nm đến 20 nm, hoàn toàn trùng khớp với kết quả quan sát trên ảnh HRTEM với khoảng cách giữa hai mặt (200) là $d = 0,28\text{ nm}$ và mặt (111) là $d = 0,345\text{ nm}$.
2. Sự mở rộng mạnh mẽ của độ rộng vùng cấm ($E_g$): Phổ hấp thụ quang học UV-Vis xác nhận giá trị $E_g$ của nano tinh thể PbS dao động trong khoảng từ 2,67 eV đến 3,55 eV. So với giá trị vùng cấm của PbS dạng khối ($0,41\text{ eV}$), năng lượng vùng cấm của vật liệu nano chế tạo được đã dịch chuyển xanh và tăng gấp 6,5 đến 8,6 lần.
3. Quy luật điều khiển độ rộng vùng cấm qua các thông số công nghệ:
   • Thời gian chế tạo: Khi tăng thời gian điện hóa siêu âm từ 10 phút lên 150 phút, giá trị $E_g$ giảm đơn điệu từ 3,55 eV xuống 3,15 eV. Tương tự, trong phương pháp hóa siêu âm, tăng thời gian từ 30 phút lên 180 phút làm $E_g$ giảm từ 3,28 eV xuống 2,67 eV.
   • Cường độ dòng điện: Khi cường độ dòng tăng từ 3 mA lên 9 mA (hiệu điện thế từ 5 V lên 8 V), giá trị $E_g$ giảm từ 3,45 eV xuống 3,30 eV.
   • Nồng độ chất hoạt động bề mặt: Tăng khối lượng CTAB từ 10 mg lên 160 mg làm giá trị $E_g$ tăng đều từ 2,67 eV lên 3,50 eV trước khi đạt trạng thái bão hòa. Khi đổi sang chất hoạt động bề mặt anion SDS (100 mg), giá trị $E_g$ đạt 3,39 eV, cao hơn đáng kể so với mẫu dùng 100 mg CTAB ($E_g = 2,77\text{ eV}$).
4. Phát xạ huỳnh quang đặc trưng của mẫu pha tạp $PbS:Mn$: Mẫu nano PbS pha tạp 8% Mn chế tạo bằng phương pháp thủy nhiệt xuất hiện đỉnh bức xạ huỳnh quang mạnh trong dải bước sóng 580 - 590 nm dưới nguồn kích thích 325 nm, minh chứng cho sự tích hợp thành công của ion $Mn^{2+}$ vào mạng nền.

Thảo luận kết quả

Cơ chế hình thành hạt nano trong môi trường siêu âm được giải thích qua hiện tượng tạo bọt khí (cavitation). Dưới tác động của sóng siêu âm công suất 150 W, sự nén giãn liên tục sinh ra các vi bọt khí có áp suất bên trong lên tới 1800 atm và nhiệt độ cục bộ đạt khoảng 5000 K với tốc độ làm nguội cực nhanh từ $10^7$ đến $10^{10}\text{ K/s}$. Các điều kiện nhiệt động cực hạn này làm đứt gãy tức thì các liên kết trong tiền chất chì acetate và thioacetamide (TAA), giải phóng ion $Pb^{2+}$ và $S^{2-}$ để hình thành mầm tinh thể PbS siêu mịn.

Dữ liệu thực nghiệm được biểu diễn trực quan qua các đồ thị quan hệ $(\alpha h\nu)^2$ theo năng lượng photon ($h\nu$), thể hiện các đường tuyến tính cắt trục hoành tại các điểm $E_g$ chuẩn xác. Đồ thị biến thiên $E_g$ theo thời gian và nồng độ chất hoạt động bề mặt chỉ ra rằng: kéo dài thời gian phản ứng hoặc tăng cường độ dòng điện sẽ làm gia tăng xác suất va chạm và dịch chuyển có hướng của các ion dưới điện trường, thúc đẩy mầm tinh thể phát triển thành hạt lớn hơn, từ đó làm giảm độ rộng vùng cấm theo lý thuyết kích thước lượng tử.

Kết quả thực nghiệm này có sự tương thích cao với các công bố quốc tế, tiêu biểu như nghiên cứu của Yu Zhao và cộng sự về nano PbS tổng hợp bằng vi sóng đạt vùng cấm 3,49 eV. Việc chất hoạt động bề mặt SDS cho kích thước hạt nhỏ hơn ($E_g = 3,39\text{ eV}$) so với CTAB ($E_g = 2,77\text{ eV}$) chứng minh các đầu phân cực anion của SDS có khả năng bao bọc và ức chế sự kết tụ của các cation $Pb^{2+}$ hiệu quả hơn trên bề mặt tinh thể.

Đề xuất và khuyến nghị

Dựa trên các kết quả đạt được, luận văn đề xuất 4 giải pháp công nghệ và hướng phát triển tiếp theo:

1. Chuẩn hóa quy trình chế tạo điện hóa siêu âm quy mô phòng thí nghiệm: Tối ưu hóa bộ điều khiển xung điện - xung siêu âm đồng bộ ở chu kỳ 500 ms và điện thế làm việc ổn định 5,0 V nhằm thu được các hạt nano PbS dạng lập phương có độ phân tán kích thước dưới 5% trong vòng 6 tháng tới.
2. Mở rộng nghiên cứu pha tạp đa nguyên tố kim loại chuyển tiếp: Đề xuất nhóm nghiên cứu vật lý chất rắn tiếp tục thử nghiệm pha tạp các ion từ tính như $Fe^{3+}, Co^{2+}, Ni^{2+}$ với nồng độ từ 1% đến 10% bằng phương pháp thủy nhiệt trong giai đoạn 12 tháng, nhằm tạo ra vật liệu bán dẫn từ pha loãng (DMS) phục vụ công nghệ spintronics.
3. Thử nghiệm tích hợp màng nano PbS vào pin mặt trời chấm lượng tử: Khuyến nghị các viện nghiên cứu và doanh nghiệp công nghệ năng lượng ứng dụng hạt nano PbS có $E_g$ điều chỉnh linh hoạt (2,67 - 3,50 eV) để chế tạo lớp hấp thụ ánh sáng, đặt mục tiêu nâng hiệu suất chuyển hóa quang năng lên trên 12% trong lộ trình 18 - 24 tháng.
4. Phát triển cảm biến khí và đầu dò hồng ngoại thế hệ mới: Tận dụng diện tích bề mặt riêng lớn của các thanh nano PbS (tỷ số chiều dài/chiều rộng từ 5 đến 7) để chế tạo sensor khí $NO_2, H_2S$ có độ nhạy dưới 5 ppm, triển khai thử nghiệm cảm biến môi trường trong vòng 12 tháng.

Đối tượng nên tham khảo luận văn

Nội dung và dữ liệu thực nghiệm trong luận văn mang lại giá trị thiết thực cho 4 nhóm đối tượng:

• Học viên cao học và nghiên cứu sinh ngành Vật lý chất rắn, Khoa học Vật liệu: Tiếp cận phương pháp tổng hợp điện hóa siêu âm hiện đại, nắm vững kỹ thuật tính toán kích thước mạng và phân tích vùng cấm quang học từ phổ UV-Vis và XRD.
• Kỹ sư R&D trong ngành công nghệ quang điện tử và năng lượng tái tạo: Khai thác các thông số kiểm soát độ rộng vùng cấm $E_g$ từ 2,67 eV đến 3,55 eV để thiết kế các lớp tiếp xúc quang điện và chấm lượng tử thu nhận ánh sáng tối ưu cho pin mặt trời.
• Giảng viên và nhà nghiên cứu tại các trường đại học chuyên ngành kỹ thuật: Sử dụng làm tài liệu tham khảo chuyên sâu trong giảng dạy các học phần về Vật liệu Nano, Hiệu ứng lượng tử trong chất bán dẫn và Quang phổ học thực nghiệm.
• Các nhà phát triển thiết bị phân tích y sinh và cảm biến: Ứng dụng đặc tính phát xạ huỳnh quang màu da cam (580 - 590 nm) của hạt $PbS:Mn$ để nghiên cứu các chất đánh dấu sinh học và cảm biến quang học không phá hủy mẫu.

Câu hỏi thường gặp

Tại sao nano PbS lại là vật liệu tiêu biểu để nghiên cứu hiệu ứng giam giữ lượng tử?

PbS dạng khối có bán kính Bohr exciton rất lớn đạt 18 nm cùng vùng cấm ban đầu hẹp 0,41 eV. Nhờ đó, hiệu ứng giam giữ lượng tử mạnh xuất hiện ở dải kích thước hạt tương đối rộng (dưới 20 nm), giúp việc chế tạo và kiểm soát phổ hấp thụ quang học từ 2,67 eV đến 3,55 eV diễn ra thuận lợi hơn nhiều so với các bán dẫn khác.

Ưu điểm vượt trội của phương pháp điện hóa siêu âm so với phương pháp hóa học truyền thống là gì?

Phương pháp điện hóa siêu âm kết hợp dòng điện phân và xung siêu âm công suất 150 W, tạo ra môi trường vi nhiệt độ 5000 K và áp suất 1800 atm tức thời. Kỹ thuật này giúp các hạt nano PbS kết tinh nhanh chỉ trong 10 đến 60 phút, kiểm soát tốt kích thước hạt từ 5 nm đến 6 nm mà không cần chất khử độc hại.

Vai trò của các chất hoạt động bề mặt CTAB và SDS trong việc kiểm soát kích thước hạt nano là gì?

CTAB và SDS đóng vai trò làm giảm sức căng bề mặt chất lỏng và tạo vỏ bọc tĩnh điện xung quanh mầm tinh thể. Khi tăng nồng độ CTAB từ 10 mg lên 160 mg, kích thước hạt giảm dần làm $E_g$ tăng từ 2,67 eV lên 3,50 eV. Chất hoạt động bề mặt SDS thể hiện hiệu quả cô lập mầm hạt cao hơn CTAB, cho giá trị $E_g$ đạt 3,39 eV.

Quá trình pha tạp ion $Mn^{2+}$ vào mạng PbS mang lại những biến đổi quang học nào?

Việc pha tạp ion $Mn^{2+}$ (nồng độ lên tới 8%) bằng phương pháp thủy nhiệt đã tạo ra các tâm phát quang mới trong mạng tinh thể PbS. Phổ huỳnh quang phân giải cao ghi nhận dải phát xạ màu vàng cam sắc nét tại bước sóng 580 - 590 nm dưới kích thích 325 nm, do các chuyển dời điện tử nội tại $^{4}T_1 \to {}^{6}A_1$ của ion Mn.

Tinh thể nano PbS tổng hợp được có thể ứng dụng vào những thiết bị thực tế nào?

Nhờ vùng cấm mở rộng linh hoạt và diện tích bề mặt lớn, nano PbS được ứng dụng trực tiếp trong việc chế tạo pin mặt trời chấm lượng tử (QDSCs), diode phát quang hồng ngoại, cảm biến khí độc hại ($H_2S, NO_2$) và các linh kiện chuyển mạch quang điện tử tốc độ cao.

Kết luận

• Chế tạo thành công tinh thể nano PbS cấu trúc lập phương tâm mặt (fcc) với kích thước đồng đều từ 5 nm đến 20 nm bằng các phương pháp điện hóa siêu âm, hóa siêu âm và thủy nhiệt.
• Minh chứng rõ nét hiệu ứng giam giữ lượng tử mạnh qua sự mở rộng độ rộng vùng cấm quang học $E_g$ từ 0,41 eV (dạng khối) lên tới 2,67 eV - 3,55 eV (dạng nano).
• Xác lập quy luật điều khiển chính xác kích thước hạt và $E_g$ thông qua việc điều chỉnh thời gian phản ứng (10 - 180 phút), cường độ dòng điện (3 - 9 mA) và loại chất hoạt động bề mặt (CTAB, SDS).
• Pha tạp thành công ion kim loại chuyển tiếp $Mn^{2+}$ vào tinh thể nano PbS, tạo ra dải phát xạ huỳnh quang đặc trưng tại 580 - 590 nm phục vụ định hướng ứng dụng quang học.
• Đóng góp hệ thống dữ liệu thực nghiệm toàn diện và quy trình công nghệ chuẩn xác cho việc phát triển vật liệu bán dẫn nano tại các phòng thí nghiệm Việt Nam.

Để tiếp tục phát triển đề tài, các nhà nghiên cứu và doanh nghiệp quan tâm có thể liên hệ hợp tác thử nghiệm ứng dụng vật liệu nano PbS trên các linh kiện quang điện tử và pin mặt trời chấm lượng tử thực tế.

Trích đoạn nội dung tài liệu

Chương 1: TỔNG QUAN LUAN VAN CHAT LUONG download : add [e-mail] Tổng quan lý thuyết về tinh thể nano nói chung và tinh thể bán dẫn PbS và PbS pha tạp.  Chương 2: THỰC NGHIỆM Các phương pháp kỹ thuật được sử dụng để chế tạo và khảo sát tính chất, hình thái học và cấu trúc của tinh thể nano PbS và PbS pha tạp.  Chương 3: KẾT QUẢ VÀ THẢO LUẬN Khảo sát và phân tích các kết quả thu được từ các phép đo phổ nhiễu xạ tia X (XRD), ảnh nhiễu xạ điện tử, ảnh hiển vi điện tử truyền qua (TEM, HRTEM), phổ tán sắc năng lượng (EDS), phổ hấp thụ quang học (UV-vis, Carry 5000), phổ huỳnh quang, Phổ kế hồng ngoại FTIR và phổ Raman. Cuối cùng là phần kết luận và tài liệu tham khảo.

LUAN VAN CHAT LUONG download : add [e-mail] CHƢƠNG 1 TỔNG QUAN *** 1. VẬT LIỆU CÓ CẤU TRÚC NANO 1. ĐỊNH NGHĨA Vật liệu nano là vật liệu trong đó ít nhất 1 chiều có kích thước nanomet. Theo hình dáng vật liệu, người ta chia vật liệu nano thành: - Vật liêu nano không chiều: là vật liệu cả 3 chiều đều có kích thước nano mét.

Ví dụ: đám nano, hạt nano… - Vật liệu nano một chiều: là vật liệu trong đó hai chiều có kích thước nanomet. Ví dụ: ống nano, dây nano… - Vật liệu nano hai chiều: là vật liệu trong đó một chiều có kích thước nanomet. Ví dụ: màng nano… 1. ĐẶC TRƢNG CỦA VẬT LIỆU NANO Khi vật liệu giảm kích thước xuống nano mét, tỉ số giữa số nguyên tử nằm ở bề mặt và số nguyên tử tổng cộng của vật liệu nano lớn hơn rất nhiều.

Thí dụ, đối với một hạt nano hình cầu bán kính R cấu tạo từ các nguyên tử có kích thước trung bình a, tỷ số này bằng [4]: Nmặtngoài 3a ≈ (1.1) N R Như vậy, nếu như ở vật liệu thông thường, chỉ một số ít nguyên tử nằm trên bề mặt, còn phần lớn các nguyên tử còn lại nằm sâu phía trong, bị các lớp ngoài che chắn thì trong cấu trúc của vật liệu nano, hầu hết các nguyên tử đều nằm trên bề mặt hoặc bị che chắn không đáng kể. Do vậy, ở các vật liệu có kích thước nano mét, mỗi nguyên tử được tự do thể hiện toàn bộ tính chất của mình trong tương tác với môi trường xung quanh. Điều này đã làm xuất hiện ở vật liệu nano nhiều đặc tính nổi trội, đặc biệt là các tính chất điện, quang, từ…. Kích thước hạt nhỏ là nguyên nhân làm xuất hiện ở vật liệu nano ba hiệu ứng: hiệu ứng lượng tử, hiệu ứng bề mặt, hiệu ứng kích thước.

 Hiệu ứng bề mặt Diện tích bề mặt lớn là một lợi thế khi chúng được ứng dụng để hấp phụ khí hoặc ứng dụng trong các phản ứng xảy ra trên bề mặt của chất xúc tác. Mặt khác, năng lượng liên kết của các nguyên tử bề mặt bị hạ thấp một cách đáng kể vì chúng không được liên kết một cách đầy đủ, kết quả là các hạt nano nóng chảy ở nhiệt độ thấp hơn nhiều so với nhiệt độ nóng chảy của các vật liệu khối tương ứng. LUAN VAN CHAT LUONG download : add [e-mail]  Hiệu ứng lượng tử Đối với các vật liệu vĩ mô gồm rất nhiều nguyên tử (1µm3 vật liệu có khoảng 1012 nguyên tử), các hiệu ứng lượng tử được trung bình hóa cho tất cả các nguyên tử, vì thế mà ta có thể bỏ qua những khác biệt ngẫu nhiên của từng nguyên tử mà chỉ xét các giá trị trung bình của chúng. Nhưng đối với cấu trúc nano, do kích thước của vật liệu rất nhỏ, hệ có rất ít nguyên tử nên các tính chất lượng tử thể hiện rõ hơn và không thể bỏ qua.

Điều này làm xuất hiện ở vật liệu nano các hiện tượng lượng tử kỳ thú như những thay đổi trong tính chất điện và tính chất quang phi tuyến của vật liệu, hiệu ứng đường ngầm.  Hiệu ứng kích thước Các vật liệu truyền thống thường được đặc trưng bởi một số các đại lượng vật lý, hóa học không đổi như độ dẫn điện của kim loại, nhiệt độ nóng chảy, nhiệt độ sôi, tính axit.Tuy nhiên, khi giảm kích thước của vật liệu xuống đến thang nano (nhỏ hơn 100 nm) thì các đại lượng lý, hóa ở trên không còn là bất biến nữa, ngược lại chúng sẽ thay đổi theo kích thước. Đặc biệt, khi kích thước hạt nhỏ hơn bán kính Bohr exciton thì còn xảy ra hiệu ứng kích thước lượng tử (quantum size effects). Trong đó, các trạng thái electron cũng như trạng thái dao động trong hạt nano bị lượng tử hóa, quyết định tính chất vật lý và hóa học nói chung của cấu trúc đó [3, 4].

SỰ HẤP THỤ TRONG TINH THỂ Trong tinh thể tồn tại nhiều cơ chế hấp thụ khác nhau như hấp thụ riêng, exciton, hấp thụ bởi các hạt tải điện tự do, hấp thụ tạp chất, hấp thụ phonon, hấp thụ plasma. Ở đây chúng ta chỉ xét tới hai cơ chế cơ bản sau: 1. HẤP THỤ RIÊNG Khi hấp thụ photon, 1 điện tử của vùng hóa trị được kích thích lên vùng dẫn, thì hấp thụ đó được gọi là hấp thụ riêng hay hấp thụ cơ bản [4]. Để hiện tượng này xảy ra, photon phải có năng lượng lớn hơn vùng cấm, hiện tượng này để lại một lỗ trống ở vùng hóa trị Hình 1.

Cơ chế hấp thụ vùng vùng Trên quan điểm photon mang tính chất hạt, chuyển động trong môi trường bán dẫn, hệ số hấp thụ α được tính như sau: LUAN VAN CHAT LUONG download : add luanvanchat@agmail.2) lφ c Trong đó: lφ: quãng đường tự do trung bình của photon n: chỉ số khúc xạ của vật liệu bán dẫn g(hν) : xác suất hấp thu photon trong một đơn vị thời gian hν: năng lượng photon Xác suất hấp thụ photon g(hν) có năng lượng trong khoảng hν ÷ hν + d(hν) tỷ lệ với xác suất chuyển mức W( )= W(hν), số trạng thái điện tử gần vùng hóa trị trong khoảng năng lượng |dE| [1].3) Ta xét dạng phổ hấp thụ trong bán dẫn vùng cấm thẳng. Giả sử các trạng thái trong vùng hóa trị bị lấp đầy electron và trong vùng dẫn các mức đều trống. Xét hấp thụ vùng – vùng. Mặt năng lượng vùng dẫn và vùng hóa trị có dạng E’ = Ec + (1.5) Trong đó: : khối lượng hiệu dụng của điện tử và lỗ trống.

Áp dụng bảo toàn năng lượng E’ = E + hν (1.6) k2ħ2 k2ħ2 hν = E’ – E = Ec – Ev + ( ) = Eg + (1.7) 2 2m* Từ công thức (1.7), rút ra các đại lượng thay thế vào biểu thức (1.4), ta có hệ số hấp thụ photon trong chuyển mức thẳng là: (2m* )3/2 n α.8)  2 h3 c Đối với chuyển mức thẳng được phép, ta có xác suất chuyển mức điện tử là hằng số W (hν) = const = W ( [3]. HẤP THỤ EXCITON Các phổ hấp thụ thường thể hiện một cấu trúc khi năng lượng của photon tới thấp hơn độ rộng vùng cấm của tinh thể. Cấu trúc này được giải thích bởi sự hấp thụ một photon và sinh ra một cặp điện tử lỗ trống bởi một quá trình chuyển thẳng hay LUAN VAN CHAT LUONG download : add [e-mail] chuyển nghiêng. Điện tử và lỗ trống tương tác với nhau bởi lực Coulomb và tạo thành trạng thái liên kết exciton.

Thế năng tương tác Coulomb được tạo bởi: e2 Vc = - (1.10) 4 o r re  h Trong đó εr là hằng số điện môi của bán dẫn đang xét re-h là khoảng cách giữa điện tử và lỗ trống. Các mức exciton Tương tác này làm giảm năng lượng của cặp điện tử lỗ trống một lượng bằng [4, 13]. Những photon phát ra một năng lượng hν = Eg – Ta sẽ định nghĩa bán kính Bohr exciton ax. Với nguyên tử hydro, năng lượng liên kết E0 và bán kính Bohr a0 được cho bởi: me e4 E0   2 2  13, 6eV 8 0 h (1.12)  me e2 Ở đây, chỉ tính đến khối lượng của điện tử, vì khối lượng rút gọn của cả proton và electron cũng bằng khối lượng của mp (khối lượng của proton lớn hơn rất nhiều so với khối lượng điện tử).

Với exciton, khối lượng hiệu dụng của lỗ trống và điện tử cùng bậc với nhau. Vì thế mà phải tính đến khối lượng rút gọn : 1 1 1   * (1.13)  * me mh Hơn nữa, khi tính đến cả hằng số điện môi của bán dẫn đang nghiên cứu, sẽ có những trạng thái liên quan đến hệ điện tử - lỗ trống mà với các trạng thái đó, năng lượng toàn phần thấp hơn cực tiểu của vùng dẫn. Các mức năng lượng của exciton: μe4 1 μ 1 EX(n) = - 2 2.14) 8(ε0εr) h n meεr2 n2 0 Khoảng cách từ mức năng lượng của trạng thái cơ bản (n=1) đến đáy của vùng LUAN VAN CHAT LUONG download : add [e-mail] dẫn gọi là năng lượng liên kết exction. Bán kính Borh exciton:  0 r h 2 me r ax   a (1.15)  e2  0 Các trạng thái khi n = 2, 3, 4…tương ứng với các trạng thái kích thích của exciton.

SỰ GIAM GIỮ LƢỢNG TỬ Chuyển động của các điện tử và lỗ trống trong tinh thể giới hạn ít nhất theo một hay nhiều chiều, bị lượng tử hóa. Điều kiện để có lượng tử hóa là các hạt tải điện chuyển động trên một khoảng cách L nhỏ hơn bước sóng De Broglie : h λB = (1.16) 2m*E Trong đó: E là năng lượng của hạt mang điện.3 minh họa sự lượng tử hóa của các điện tử lỗ trống khi chuyển động trong một khoảng không gian bị giới hạn. Các vùng năng lượng trong bán dẫn khối bị tách ra thành các mức năng lương trong chấm lượng tử. Cấu trúc vùng năng lượng trong bán dẫn khối và trong chấm lượng tử Sự giam giữ không những làm gián đoạn các mức năng lượng mà còn làm thay đổi mật độ trạng thái theo các mức năng lượng.4 minh họa mật độ trạng thái của tinh thể bị giam giữ theo cả 3 chiều.

LUAN VAN CHAT LUONG download : add luanvanchat@agmail. Sự giam giữ lượng tử theo cả 3 chiều và mật độ trạng thái. Trong phép gần đúng khối lượng hiệu dụng, những mức năng lượng của một hạt tải điện có khối lượng hiệu dụng m* chuyển động trong một hộp lượng tử 3 chiều Lx, Ly, Lz, phụ thuộc vào 3 số lượng tử l, m,n: (1. TINH THỂ NANO PbS 1.

CẤU TRÚC ĐIỆN TỬ CỦA CHÌ SULFUA Cấu trúc của PbS được minh họa trên hình 1. Mạng Bravais của tinh thể nano PbS là lập phương tâm mặt [2], gốc mạng gồm một nguyên tử Pb và một nguyên tử S được phân biệt bởi một nửa đường chéo của hình lập phương.
