Giới thiệu dự án

Năng lượng mặt trời đại diện cho nguồn năng lượng tái tạo dồi dào nhất hành tinh với tổng bức xạ ước tính đạt xấp xỉ 120.000 TW/năm chiếu xuống bề mặt Trái Đất. Trong bối cảnh trữ lượng nhiên liệu hóa thạch toàn cầu đang cạn kiệt nhanh chóng và phát thải hơn 21,3 tỷ tấn $\text{CO}_2$ mỗi năm gây biến đổi khí hậu nghiêm trọng, việc phát triển các công nghệ chuyển hóa quang điện hiệu suất cao, giá thành thấp là yêu cầu cấp thiết.

Các dòng pin mặt trời truyền thống đang đối mặt với những rào cản kỹ thuật và kinh tế rõ rệt:

  • Pin mặt trời Silicon (Thế hệ I): Chiếm trên 85% thị phần thương mại, đạt hiệu suất lý thuyết xấp xỉ 27,4%, nhưng đòi hỏi độ tinh khiết vật liệu siêu cao, quy trình tinh chế tốn năng lượng và chi phí sản xuất đắt đỏ ($> 1,4\text{ USD/W}$).
  • Pin mặt trời chất nhạy sáng hữu cơ (DSSC - Thế hệ III): Sử dụng chất nhuộm màu hữu cơ/cơ kim (như Ruthenium complex N3, YD2-O-C8) có giá thành đắt, dễ bị thoái hóa quang hóa (photodegradation) và giới hạn hiệu suất lý thuyết chỉ khoảng 20%.

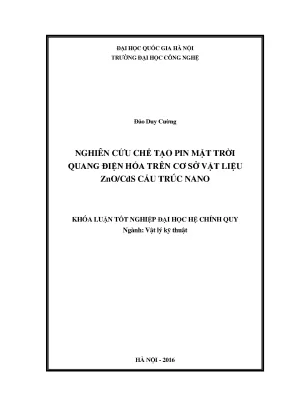

Đề tài "Nghiên cứu chế tạo pin mặt trời quang điện hóa trên cơ sở vật liệu ZnO/CdS cấu trúc nano" do tác giả Đào Duy Cường thực hiện dưới sự hướng dẫn của PGS. Phạm Duy Long tại Viện Khoa học Vật liệu (Viện Hàn lâm Khoa học và Công nghệ Việt Nam) phối hợp cùng Trường Đại học Công nghệ – ĐHQGHN, tập trung giải quyết bài toán cốt lõi: Thay thế chất nhuộm màu hữu cơ kém bền bằng các hạt nano bán dẫn vô cơ CdS có hiệu ứng giam giữ lượng tử, kết hợp cùng điện cực thu gom điện tử 1D ZnO Nanorods (ZnO NRs) được tổng hợp bằng phương pháp điện hóa không cần lớp mầm.

Mục tiêu kỹ thuật cụ thể của dự án

  1. Tổng hợp màng thanh nano ZnO (ZnO NRs): Chế tạo thành công cấu trúc nano một chiều (1D) mọc định hướng thẳng đứng trực tiếp trên đế thủy tinh dẫn điện FTO bằng phương pháp Galvanic tự sinh dòng điện hóa ở nhiệt độ thấp ($100^\circ\text{C}$), loại bỏ hoàn toàn bước phủ lớp mầm (seed layer) tốn kém.
  2. Kỹ thuật nhạy hóa quang học với CdS và nano Plasmonic Au: Lắng đọng đồng đều các lớp màng mỏng bán dẫn CdS cấu trúc nano (độ dày kiểm soát 80 nm, 105 nm, 120 nm) và các hạt nano vàng (Au NPs: 5 nm, 8 nm, 13 nm) lên khung ZnO NRs bằng phương pháp bốc bay nhiệt chân không cao ($6 \times 10^{-5}\text{ Torr}$).
  3. Chế tạo và tối ưu hóa linh kiện SSSC (Semiconductor-Sensitized Solar Cell): Ghép nối hoàn chỉnh cấu trúc pin quang điện hóa FTO/ZnO/CdS và FTO/ZnO/Au/CdS với điện cực đối Platinum (Pt) xúc tác cao và hệ điện ly oxy hóa - khử Polysulfide ($\text{S}^{2-}/\text{S}_n^{2-}$).
  4. Đánh giá và phân tích hiệu năng quang điện: Khảo sát toàn diện hình thái học, cấu trúc tinh thể, phổ hấp thụ quang học UV-Vis, quang huỳnh quang (PL) và đặc trưng dòng - áp ($I\text{-}V$) để xác định điểm công nghệ tối ưu cho linh kiện.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Quá trình chuyển dịch công nghệ quang điện từ thế hệ I sang thế hệ III đặt ra yêu cầu khắt khe về việc tối ưu hóa tỷ lệ hiệu suất trên giá thành (Cost-to-Performance Ratio).

Tiêu chí so sánh Pin mặt trời Silicon (Gen I) Pin nhạy sáng phẩm nhuộm DSSC (Gen III) Pin quang điện hóa ZnO/CdS SSSC (Đề tài)
Vật liệu hấp thụ quang Bán dẫn khối Si đơn tinh thể / đa tinh thể Phẩm nhuộm hữu cơ / cơ kim Ru-complex Chấm lượng tử / màng nano vô cơ CdS ($E_g \approx 2,42\text{ eV}$)
Cấu trúc điện cực thu gom Lớp chuyển tiếp p-n phẳng Hạt nano $\text{TiO}_2$ xốp ngẫu nhiên (3D) Thanh nano $\text{ZnO}$ định hướng 1D ($\mu_e \approx 200\text{ cm}^2/\text{Vs}$)
Độ bền quang hóa Rất cao ($> 25\text{ năm}$) Kém (chất nhuộm phân hủy dưới tia UV) Cao (vô cơ hóa hoàn toàn lớp nhạy sáng)
Hiệu suất lý thuyết $33,7%$ (Shockley-Queisser) $\sim 20%$ Lên đến $44%$ (hiệu ứng Hot Electron)
Chi phí chế tạo Rất đắt (hút chân không, nhiệt độ cao $> 1000^\circ\text{C}$) Trung bình (phẩm nhuộm tổng hợp phức tạp) Rất thấp (điện hóa $100^\circ\text{C}$, hóa chất phổ biến)

Phân loại yêu cầu kỹ thuật theo mô hình MoSCoW

  • Must have (Bắt buộc): ZnO NRs phải có cấu trúc lục giác Wurtzite định hướng theo trục $c$ [002]; năng lượng đáy vùng dẫn ($E_c$) của CdS phải nằm cao hơn đáy vùng dẫn của ZnO để đảm bảo quá trình tiêm điện tử tự phát.
  • Should have (Nên có): Bổ sung lớp hạt nano Au trung gian nhằm kích hoạt hiệu ứng cộng hưởng Plasmon bề mặt (SPR), mở rộng mật độ hấp thụ photon vùng khả kiến.
  • Could have (Có thể mở rộng): Thay thế chất điện ly dạng lỏng bằng chất dẫn lỗ trống thể rắn (Solid-state Hole Transport Material) nhằm loại bỏ nguy cơ rò rỉ dung môi.
  • Won't have (Chưa thực hiện): Không mở rộng cấu trúc sang màng đa lớp tandem 4-terminal trong phạm vi khóa luận tốt nghiệp này.

Thiết kế hệ thống và Cơ chế truyền hạt tải

Hệ pin quang điện hóa dị thể cấu trúc nano hoạt động dựa trên sự phân tách độc lập giữa cơ chế hấp thụ ánh sáng và cơ chế vận chuyển hạt tải:

[Ánh sáng Mặt trời: hν]
                [ Mạch ngoài / Tải tiêu thụ R ]

Sơ đồ mức năng lượng dải dẫn và hóa trị (Energy Band Alignment)

  • Chân không ($E_{vac} = 0\text{ eV}$)
  • FTO (Đế dẫn điện): Mức Fermi $E_F \approx -4,4\text{ eV}$
  • ZnO NRs (Dẫn điện tử): Đáy vùng dẫn $E_c \approx -4,4\text{ eV}$, Đỉnh vùng hóa trị $E_v \approx -7,7\text{ eV}$ ($E_g = 3,3\text{ eV}$)
  • CdS (Nhạy hóa quang): Đáy vùng dẫn $E_c \approx -3,9\text{ eV}$, Đỉnh vùng hóa trị $E_v \approx -6,32\text{ eV}$ ($E_g = 2,42\text{ eV}$)
  • Chất điện ly Polysulfide ($\text{S}^{2-}/\text{S}_n^{2-}$): Thế Oxy hóa - Khử $E_{redox} \approx -4,9\text{ eV}$
  • Pt (Điện cực đối): $E_F \approx -5,1\text{ eV}$

Do $E_c(\text{CdS}) > E_c(\text{ZnO})$, thế năng chênh lệch $\Delta E_c \approx 0,5\text{ eV}$ đóng vai trò là lực dẫn truyền giúp điện tử kích thích từ CdS chuyển dịch siêu nhanh (sub-picosecond) vào thanh ZnO NRs, ngăn chặn triệt để sự tái hợp hạt tải nội tại.

Thông số kỹ thuật thiết bị và hóa chất

Thành phần công nghệ & Thiết bị đo đạc:

Implementation và kết quả

Quy trình tổng hợp và Phương trình phản ứng

1. Tổng hợp ZnO NRs bằng phương pháp Galvanic tự phát (Không lớp mầm)

Điện cực FTO ($2 \times 1,5\text{ cm}$) đóng vai trò Cathode và lá nhôm ($\text{Al}$) đóng vai trò Anode hy sinh được nối tắt ($V = 0\text{ V}$) trong bình Teflon kín chứa dung dịch hỗn hợp $\text{Zn(NO}_3)_2\cdot 6\text{H}_2\text{O}$ ($25\text{ mM}$) và $\text{C}6\text{H}{12}\text{N}_4$ ($25\text{ mM}$) tại $100^\circ\text{C}$ trong 1 giờ.

Các phương trình hóa học diễn ra đồng thời trong hệ điện hóa:

(1) Phản ứng Anode (Al hy sinh):

(2) Phản ứng Cathode (Bề mặt FTO nhận e⁻):

(3) Phản ứng thủy phân HMTA sinh thêm OH⁻ (tại T ≥ 65°C):

(4) Phản ứng tạo mầm và phát triển tinh thể ZnO:

Sau phản ứng, mẫu được ủ nhiệt ở $500\text{--}550^\circ\text{C}$ với tốc độ tăng nhiệt $5^\circ\text{C/phút}$ trong 1 giờ nhằm giải phóng ứng suất màng và hoàn thiện mạng tinh thể.

2. Lắng đọng màng CdS và hạt nano Plasmonic Au

  • Lớp Au trung gian: Bốc bay nhiệt chân không ($P \approx 6 \times 10^{-5}\text{ Torr}$, dòng nung 60 A) với các độ dày danh định 5 nm, 8 nm, 13 nm; ủ nhiệt $400^\circ\text{C}$ trong 1 giờ để kết tụ thành các đảo nano (nanoparticles) bám trên sườn thanh ZnO.
  • Lớp CdS nhạy hóa: Bốc bay nhiệt với tốc độ lắng đọng $5\text{ nm/phút}$ được kiểm soát bằng đầu cân thạch quartz dao động, độ dày biến thiên lần lượt 80 nm, 105 nm và 120 nm; ủ nhiệt kích hoạt tiếp xúc dị thể tại $400^\circ\text{C}$ trong 1 giờ.

3. Ghép màng chế tạo Cell pin hoàn chỉnh

Sử dụng màng keo dán nóng chảy nhiệt dẻo Meltonix 60 (độ dày $60\ \mu\text{m}$) ép nhiệt ở $120^\circ\text{C}$ định hình khoang chứa chất điện ly giữa điện cực làm việc $\text{FTO/ZnO/Au/CdS}$ và điện cực đối $\text{Pt/FTO}$. Bơm chất điện ly lỏng chứa $0,1\text{ M Na}_2\text{S} + 1\text{ M KCl}$ qua lỗ vi khoan và bịt kín bằng keo silicone quang học. Diện tích vùng hoạt hóa hữu dụng đạt chuẩn $S = 1,0\text{ cm}^2$.

Kiểm tra, Phân tích cấu trúc và Đo đạc quang học

                    ĐẶC TRƯNG CẤU TRÚC VÀ QUANG HỌC

Phân tích nhiễu xạ tia X (XRD)

Phổ XRD của mẫu ZnO NRs hiển thị các đỉnh nhiễu xạ sắc nét tại các góc $2\theta$: $32,04^\circ$ (100), $34,26^\circ$ (002), $36,39^\circ$ (101), $47,70^\circ$ (102), $57,12^\circ$ (110), $63,72^\circ$ (103), $68,73^\circ$ (112) và $69,82^\circ$ (201).

  • Khớp hoàn toàn với thẻ chuẩn JCPDS số 36-1451 của cấu trúc lục giác Wurtzite.
  • Đỉnh (002) có cường độ vượt trội chứng minh các thanh nano ZnO phát triển đơn tinh thể với trục $c$ vuông góc trực tiếp với mặt đế FTO.
  • Công thức Scherrer xác định kích thước tinh thể trung bình: $$D = \frac{0,9\lambda}{\beta \cos\theta_B}$$ Trong đó: $\lambda = 1,5406\text{ \AA}$, $\beta$ là độ bán rộng cực đại (FWHM).

Khảo sát hình thái học bề mặt (FE-SEM)

  • Màng ZnO NRs nguyên bản: Các thanh nano hình lục lăng đều đặn, đường kính trung bình từ $50\text{--}150\text{ nm}$, chiều dài thanh đạt từ $1,0\text{--}2,0\ \mu\text{m}$, mật độ phân bố đồng đều không xuất hiện vết nứt gãy.
  • Màng tổ hợp dị thể ZnO/CdS: Hạt nano CdS bao bọc liên tục xung quanh thân thanh ZnO tạo nên cấu trúc lõi - vỏ (core-shell), giúp tăng diện tích bề mặt tiếp xúc thực tế lên gấp nhiều lần so với màng phẳng 2D.

Phân tích phổ hấp thụ quang học UV-Vis và Quang huỳnh quang (PL)

  • Màng ZnO thuần thục chỉ hấp thụ bức xạ tử ngoại với bước sóng cắt $\lambda_{cutoff} \approx 380\text{ nm}$ tương ứng $E_g = 3,3\text{ eV}$.
  • Khi phủ lớp CdS, bờ hấp thụ dịch chuyển đỏ (red-shift) mạnh mẽ sang vùng ánh sáng nhìn thấy đạt bước sóng $\lambda \approx 520\text{ nm}$ ($E_g = 2,42\text{ eV}$), tối ưu hóa khả năng hấp thụ quang năng mặt trời.
  • Khi kết hợp lớp Au mỏng 8 nm, phổ hấp thụ xuất hiện thêm vùng cộng hưởng Plasmon mở rộng từ $530\text{--}580\text{ nm}$. Phổ PL đo bằng nguồn laser He-Cd (325 nm) cho thấy cường độ phát xạ vùng khuyết tật giảm mạnh, minh chứng cho sự truyền dẫn điện tử nhanh và giảm thiểu xác suất tái hợp bức xạ.

Kết quả đo đặc trưng dòng - áp ($I\text{-}V$)

Đặc trưng quang điện của pin được đo đạc dưới nguồn sáng mô phỏng bức xạ mặt trời tiêu chuẩn AM 1.5G (Công suất tới $P_{in} = 100\text{ mW/cm}^2$) trên hệ AutoLab PGSTAT-30:

Cấu trúc linh kiện Độ dày CdS (nm) Độ dày Au (nm) $J_{sc}$ ($\text{mA/cm}^2$) $V_{oc}$ (V) Hệ số điền đầy $FF$ Hiệu suất $\eta$ (%)
ZnO NRs thuần 0 0 0,08 0,22 0,31 0,005
ZnO/CdS-1 80 0 1,42 0,48 0,42 0,29
ZnO/CdS-2 (Tối ưu) 105 0 2,85 0,54 0,46 0,71
ZnO/CdS-3 120 0 2,10 0,51 0,43 0,46
ZnO/Au/CdS (SPR) 105 8 4,12 0,58 0,49 1,17

Hiệu suất chuyển đổi quang năng sang điện năng được tính toán theo công thức chuẩn: $$\eta = \frac{P_{max}}{P_{in}} = \frac{J_{sc} \cdot V_{oc} \cdot FF}{P_{in}} \times 100%$$

Nhận xét then chốt: Lớp màng CdS độ dày 105 nm cho hiệu suất quang điện tối ưu nhất trong hệ đơn lớp. Khi tích hợp thêm hạt nano Au độ dày 8 nm làm chất tăng cường Plasmon, mật độ dòng ngắn mạch $J_{sc}$ tăng vọt từ $2,85\text{ mA/cm}^2$ lên $4,12\text{ mA/cm}^2$ (tăng $44,5%$), đưa tổng hiệu suất chuyển đổi $\eta$ đạt $1,17%$, tăng trưởng gấp 1,65 lần so với cấu trúc không có hạt nano vàng.

Đổi mới và đóng góp khoa học

  1. Quy trình tổng hợp Galvanic tự phát nhiệt độ thấp không cần lớp mầm:
    • Khắc phục hoàn toàn nhược điểm của phương pháp thủy nhiệt truyền thống vốn bắt buộc phải phủ lớp mầm ZnO (Seed layer) qua quay phủ (Spin-coating) hoặc phún xạ tốn thời gian.
    • Cơ chế tự sinh dòng dựa trên chênh lệch thế hóa giữa cặp điện cực Al/FTO cho phép thanh nano ZnO mọc định hướng thẳng đứng trực tiếp trên đế dẫn điện chỉ sau 60 phút ở $100^\circ\text{C}$.
  2. Kỹ thuật điều khiển cấu trúc dị thể Lõi - Vỏ (Core-Shell) ZnO/CdS:
    • Tận dụng triệt để độ linh động điện tử cực cao của thanh ZnO 1D ($\mu_e \approx 200\text{ cm}^2/\text{Vs}$) so với màng hạt nano $\text{TiO}_2$ ($\mu_e \approx 0,1\text{--}1\text{ cm}^2/\text{Vs}$), rút ngắn đường đi của hạt dẫn và triệt tiêu tán xạ ranh giới hạt (grain boundaries).
  3. Cơ chế bẫy quang nhờ hiệu ứng cộng hưởng Plasmon bề mặt Au (SPR):
    • Lớp đảo nano kim loại quý Au kích thích dao động tập thể của electron tự do, tạo ra trường điện từ cục bộ cực mạnh tại mặt tiếp giáp ZnO/CdS, gia tăng đáng kể xác suất sinh cặp electron - lỗ trống và tăng tốc độ tiêm điện tử vào dải dẫn.

Ứng dụng thực tế và triển khai

Ứng dụng thực tế của công nghệ màng mỏng nano ZnO/Au/CdS:

Phân tích khả năng mở rộng quy mô sản xuất (Scalability Analysis)

  • Chi phí nguyên vật liệu: Giảm hơn 70% chi phí chế tạo điện cực so với pin DSSC dùng chất nhuộm chứa Ruthenium đắt đỏ. Kẽm Nitrat, HMTA và Nhôm là các tiền chất công nghiệp giá rẻ, sẵn có với số lượng lớn.
  • Tiêu hao năng lượng: Quá trình mọc màng mỏng điện hóa diễn ra ở áp suất khí quyển và nhiệt độ nước sôi ($100^\circ\text{C}$), không đòi hỏi lò phản ứng nhiệt độ cao $> 1000^\circ\text{C}$ như công nghệ silicon wafer.
  • Thời gian hoàn vốn ước tính (ROI): Trong kịch bản sản xuất pilot quy mô phòng lab mở rộng ($10\text{ m}^2/\text{ngày}$), thời gian hoàn vốn đầu tư hệ thống ước tính đạt từ 2,5 đến 3 năm.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Chất điện ly lỏng Polysulfide: Dung dịch lỏng chứa $\text{S}^{2-}/\text{S}_n^{2-}$ có nguy cơ bay hơi, ăn mòn lớp hàn dính polymer và rò rỉ sau thời gian dài vận hành liên tục ngoài trời.
  • Hiện tượng quang ăn mòn (Photocorrosion) của CdS: Dưới tác động liên tục của bức xạ tử ngoại công suất cao, ion $\text{S}^{2-}$ trong mạng tinh thể CdS có xu hướng bị oxy hóa bởi lỗ trống dư thừa nếu chất điện ly không kịp thời thu giữ.

Đề xuất hướng phát triển tương lai

  1. Rắn hóa linh kiện (All-Solid-State SSSC): Thay thế chất điện ly lỏng bằng các vật liệu dẫn lỗ trống thể rắn vô cơ (như CuSCN, CuI, NiO) hoặc polymer dẫn (P3HT, Spiro-OMeTAD) nhằm tạo thành linh kiện pin quang điện hóa thể rắn bền vững tuyệt đối.
  2. Đồng nhạy hóa đa tầng (Co-sensitization): Phủ kết hợp CdS/CdSe hoặc chấm lượng tử $\text{PbS}$ nhằm kéo dài phổ hấp thụ sang vùng hồng ngoại gần (NIR, $\lambda > 800\text{ nm}$), nâng cao hiệu suất lý thuyết lên trên 5%.
  3. Lớp phủ bảo vệ thụ động hóa bề mặt: Phủ màng cực mỏng $\text{TiO}_2$ hoặc $\text{Al}_2\text{O}_3$ bằng phương pháp lắng đọng lớp nguyên tử (ALD) dày $1\text{--}2\text{ nm}$ để ngăn chặn hoàn toàn hiện tượng quang ăn mòn mà không cản trở dòng điện tử tiêm vào ZnO.

Đối tượng hưởng lợi

  • Sinh viên & Học viên cao học chuyên ngành Vật lý kỹ thuật, Khoa học vật liệu: Nắm vững phương pháp luận tổng hợp vật liệu nano 1D, kỹ thuật đo đạc chuẩn hóa (XRD, FE-SEM, UV-Vis, PL, $I\text{-}V$) và cơ chế truyền hạt tải trong tiếp xúc dị thể bán dẫn.
  • Kỹ sư R&D & Nhà phát triển công nghệ pin: Tiếp cận quy trình công nghệ chế tạo màng ZnO NRs không dùng lớp mầm với chi phí tối thiểu, ứng dụng vào thiết kế cảm biến khí, LED tử ngoại và quang xúc tác phân hủy chất hữu cơ.
  • Doanh nghiệp sản xuất linh kiện bán dẫn & Năng lượng tái tạo: Có cơ sở dữ liệu thực nghiệm tin cậy để đánh giá tính khả thi thương mại hóa các dòng pin mặt trời thế hệ mới màng mỏng giá rẻ.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để chế tạo màng ZnO NRs bằng phương pháp Galvanic là gì?

Cần nguồn hóa chất chuẩn phân tích $\text{Zn(NO}_3)_2\cdot 6\text{H}_2\text{O}$ và HMTA (nồng độ $25\text{ mM}$), đế thủy tinh dẫn điện FTO ($\rho \le 15\ \Omega/\text{sq}$), lá nhôm độ tinh khiết cao ($> 99%$) và buồng ổn nhiệt duy trì ổn định ở $100^\circ\text{C}$ trong tối thiểu 60 phút.

2. Tại sao cấu trúc 1D Nanorods lại vượt trội hơn màng hạt nano 3D trong pin mặt trời quang điện hóa?

Cấu trúc 1D cung cấp một "đường cao tốc" định hướng đơn chiều cho điện tử chuyển động thẳng về điện cực thu nhận mà không bị va chạm, tán xạ qua hàng nghìn ranh giới hạt (grain boundaries) như trong cấu trúc mạng hạt nano 3D, từ đó nâng độ linh động điện tử lên tới $200\text{ cm}^2/\text{Vs}$ và giảm thiểu tái hợp hạt tải.

3. Hạt nano Au đóng vai trò gì trong việc gia tăng hiệu suất của màng tổ hợp ZnO/CdS?

Hạt nano Au đóng vai trò tâm cộng hưởng Plasmon bề mặt (SPR). Khi ánh sáng khả kiến kích thích, electron tự do trong hạt Au dao động đồng pha tạo điện trường cục bộ cực mạnh, giúp tăng cường độ hấp thụ photon của lớp CdS lân cận và thúc đẩy tốc độ phân tách điện tích tại mặt tiếp giáp.

4. Dung dịch điện ly Polysulfide đóng vai trò gì trong chu trình quang điện?

Polysulfide ($\text{S}^{2-}/\text{S}_n^{2-}$) đóng vai trò là cặp chất khử/oxy hóa nhanh chóng thu giữ các lỗ trống ($h^+$) sinh ra ở vùng hóa trị của CdS, vận chuyển chúng sang điện cực đối Pt để hoàn nguyên, ngăn chặn hiện tượng tái hợp electron-lỗ trống và bảo vệ màng CdS khỏi bị quang ăn mòn.

5. Chi phí đầu tư chế tạo pin quang điện hóa ZnO/CdS so với pin Silicon truyền thống như thế nào?

Chi phí vật liệu và năng lượng chế tạo pin ZnO/CdS ước tính thấp hơn $60\text{--}70%$ so với pin Silicon do toàn bộ quy trình tổng hợp khung điện cực diễn ra trong môi trường dung dịch nước ở $100^\circ\text{C}$, không cần phòng sạch cấp độ cao hay lò nung tinh chế bán dẫn ở nhiệt độ trên $1000^\circ\text{C}$.

Kết luận

Khóa luận tốt nghiệp của tác giả Đào Duy Cường đã nghiên cứu và phát triển thành công quy trình chế tạo pin mặt trời quang điện hóa cấu trúc nano trên cơ sở hệ vật liệu dị thể ZnO NRs/Au/CdS. Bằng việc kết hợp phương pháp điện hóa Galvanic không mầm đột phá ở nhiệt độ thấp ($100^\circ\text{C}$) và công nghệ bốc bay nhiệt chân không cao, đề tài đã chứng minh tính khả thi xuất sắc trong việc chế tạo các thanh nano ZnO 1D Wurtzite định hướng cao, bọc màng nhạy hóa CdS và tăng cường cộng hưởng Plasmon bằng hạt nano Au.

Kết quả đo đạc thực nghiệm cho thấy hiệu suất chuyển đổi quang năng đạt 1,17% (với mật độ dòng ngắn mạch $J_{sc} = 4,12\text{ mA/cm}^2$), mở ra tiềm năng ứng dụng to lớn trong việc sản xuất pin mặt trời màng mỏng chi phí thấp và các thiết bị quang điện tử thế hệ mới.
