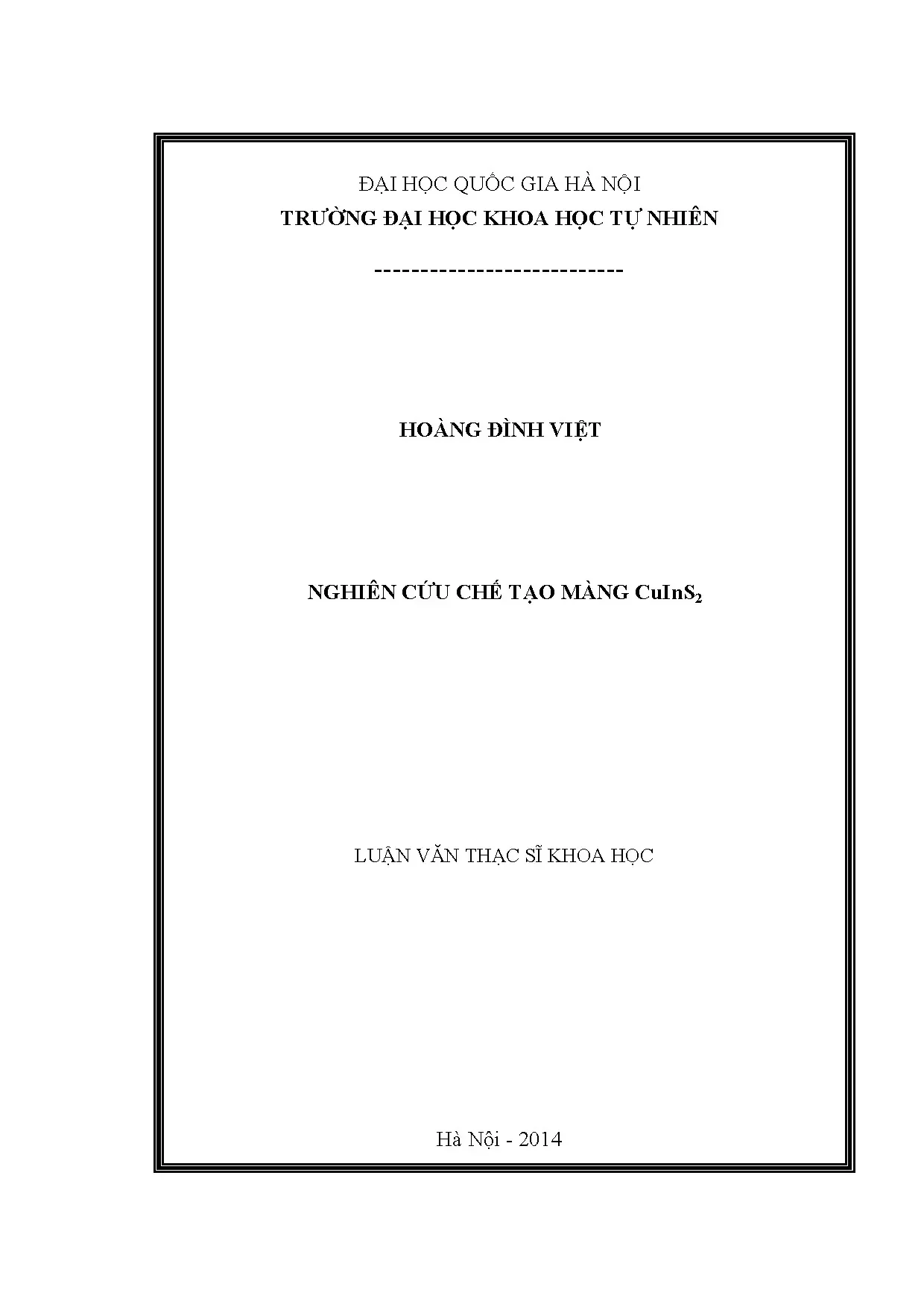

Luận Văn Thạc Sĩ: Nghiên Cứu Chế Tạo Màng CuInS2

Luận văn thạc sĩ nghiên cứu hus nghiên cứu chế tạo màng cuins2, đánh giá hiện trạng, phân tích vấn đề, đề xuất biện pháp hoàn thiện trong lĩnh vực .

• Tác giả: Hoàng Đình Việt
• Người hướng dẫn: PGS. Phạm Văn Nho
• Trường học: Trường Đại Học Khoa Học Tự Nhiên
• Chuyên ngành: Vật Lý Chất Rắn
• Đề tài: Nghiên cứu Chế Tạo Màng CuInS2
• Loại tài liệu: Luận Văn Thạc Sĩ Khoa Học
• Năm xuất bản: 2014
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CẢM ƠN
• MỞ ĐẦU
• 1. CHƯƠNG 1: NGHIÊN CỨU TỔNG QUAN VẬT LIỆU CuInS2
• 1.1. Tính chất vật liệu CuInS2
• 1.2. Cấu trúc tinh thể
• 1.3. Tính chất vật lý
• 1.4. Một số kết quả nghiên cứu và ứng dụng CuInS2 trên thế giới
• 1.5. Một số phương pháp chế tạo màng mỏng
• 1.5.1. Phương pháp bốc bay và ngưng tụ trong chân không
• 1.5.2. Phương pháp phún xạ catốt
• 1.5.3. Phương pháp Sol - Gel
• 1.5.4. Phương pháp điện hoá
• 1.5.5. Phương pháp lắng đọng hơi hóa học (CVD)
• 1.5.6. Phương pháp phun dung dịch trên đế nóng
• 2. CHƯƠNG 2: THIẾT BỊ, HÓA CHẤT THỰC NGHIỆM VÀ PHƯƠNG PHÁP KHẢO SÁT
• 2.1. Thiết bị tạo mẫu
• 2.2. Hệ nung và kiểm soát nhiệt độ
• 2.3. Hệ thống điện tử điều khiển phun
• 2.4. Hóa chất và thiết bị đo
• 2.5. Phương pháp khảo sát tính chất
• 2.5.1. Khảo sát cấu trúc
• 2.5.2. Khảo sát tính quang dẫn
• 3. CHƯƠNG 3: CHẾ TẠO VÀ KHẢO SÁT MÀNG CuInS2
• 3.1. Chế tạo màng điện cực SnO2:F
• 3.2. Chế tạo màng SnO2 chưa pha tạp
• 3.3. Chế tạo màng SnO2 pha tạp F
• 3.4. Chế tạo màng CuS
• 3.5. Khảo sát màng CuS
• 3.5.1. Khảo sát điện trở
• 3.5.2. Đặc trưng I-V
• 3.6. Chế tạo màng CuInS2
• 3.7. Khảo sát màng CuInS2
• 3.7.1. Phổ hấp thụ và độ rộng vùng cấm
• 3.7.2. Khảo sát tính chất quang điện
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Nghiên Cứu Chế Tạo Màng CuInS2 Từ Đại Học Quốc Gia Hà Nội

Nghiên cứu chế tạo màng CuInS2 tại Đại Học Quốc Gia Hà Nội đã mở ra nhiều cơ hội mới trong lĩnh vực năng lượng tái tạo. Màng CuInS2, một loại vật liệu bán dẫn, được biết đến với khả năng chuyển đổi năng lượng mặt trời thành điện năng hiệu quả. Việc nghiên cứu và phát triển loại màng này không chỉ giúp nâng cao hiệu suất của pin mặt trời mà còn góp phần vào việc bảo vệ môi trường. Các nghiên cứu đã chỉ ra rằng CuInS2 có nhiều ưu điểm vượt trội so với các vật liệu truyền thống như silicon.

1.1. Tầm Quan Trọng Của Màng CuInS2 Trong Năng Lượng Mặt Trời

Màng CuInS2 có khả năng hấp thụ ánh sáng tốt và chuyển đổi năng lượng mặt trời thành điện năng hiệu quả. Nghiên cứu cho thấy, với cấu trúc tinh thể chalcopyrite, CuInS2 có thể đạt hiệu suất chuyển đổi lên đến 12%. Điều này làm cho nó trở thành một ứng viên lý tưởng cho các ứng dụng năng lượng tái tạo.

1.2. Lịch Sử Nghiên Cứu Màng CuInS2 Tại Việt Nam

Từ những năm 2000, nghiên cứu về màng CuInS2 đã được triển khai tại nhiều cơ sở giáo dục và nghiên cứu ở Việt Nam. Đại Học Quốc Gia Hà Nội là một trong những đơn vị tiên phong trong lĩnh vực này, với nhiều công trình nghiên cứu đáng chú ý. Các nghiên cứu đã tập trung vào việc cải thiện quy trình chế tạo và khảo sát tính chất quang điện của màng.

II. Thách Thức Trong Nghiên Cứu Chế Tạo Màng CuInS2

Mặc dù có nhiều tiềm năng, việc chế tạo màng CuInS2 vẫn gặp phải nhiều thách thức. Các vấn đề như độ tinh khiết của vật liệu, quy trình chế tạo phức tạp và chi phí sản xuất cao là những yếu tố cần được giải quyết. Đặc biệt, việc kiểm soát các thông số trong quá trình chế tạo là rất quan trọng để đảm bảo chất lượng của màng.

2.1. Vấn Đề Độ Tinh Khiết Của Vật Liệu

Độ tinh khiết của CuInS2 ảnh hưởng trực tiếp đến tính chất quang điện của màng. Các tạp chất có thể làm giảm hiệu suất chuyển đổi năng lượng. Do đó, việc sử dụng nguyên liệu chất lượng cao và quy trình chế tạo chính xác là rất cần thiết.

2.2. Chi Phí Sản Xuất Màng CuInS2

Chi phí sản xuất màng CuInS2 vẫn còn cao so với các vật liệu khác như silicon. Điều này hạn chế khả năng ứng dụng rộng rãi của nó trong ngành công nghiệp năng lượng mặt trời. Cần có các nghiên cứu nhằm tối ưu hóa quy trình sản xuất để giảm chi phí.

III. Phương Pháp Chế Tạo Màng CuInS2 Hiệu Quả

Để chế tạo màng CuInS2, có nhiều phương pháp khác nhau được áp dụng. Mỗi phương pháp đều có những ưu điểm và nhược điểm riêng. Việc lựa chọn phương pháp phù hợp sẽ ảnh hưởng đến chất lượng và tính chất của màng.

3.1. Phương Pháp Bốc Bay Và Ngưng Tụ Trong Chân Không

Phương pháp bốc bay và ngưng tụ trong chân không là một trong những kỹ thuật phổ biến để chế tạo màng CuInS2. Kỹ thuật này cho phép kiểm soát tốt các thông số trong quá trình chế tạo, từ đó tạo ra màng có độ tinh khiết cao và tính chất quang điện tốt.

3.2. Phương Pháp Phún Xạ Catốt

Phún xạ catốt là một phương pháp khác được sử dụng để chế tạo màng CuInS2. Phương pháp này có ưu điểm là dễ dàng kiểm soát độ dày của màng và có thể áp dụng cho nhiều loại nền khác nhau. Tuy nhiên, cần chú ý đến việc kiểm soát nhiệt độ trong quá trình chế tạo.

IV. Ứng Dụng Thực Tiễn Của Màng CuInS2 Trong Năng Lượng Mặt Trời

Màng CuInS2 đã được ứng dụng trong nhiều lĩnh vực, đặc biệt là trong sản xuất pin mặt trời. Với khả năng chuyển đổi năng lượng mặt trời thành điện năng hiệu quả, màng CuInS2 đang trở thành một lựa chọn hấp dẫn cho các nhà sản xuất pin mặt trời. Nhiều nghiên cứu đã chỉ ra rằng pin mặt trời sử dụng màng CuInS2 có hiệu suất cao hơn so với các loại pin truyền thống.

4.1. Hiệu Suất Của Pin Mặt Trời Sử Dụng Màng CuInS2

Các nghiên cứu cho thấy pin mặt trời sử dụng màng CuInS2 có thể đạt hiệu suất chuyển đổi lên đến 12%. Điều này cho thấy tiềm năng lớn của màng CuInS2 trong việc phát triển các giải pháp năng lượng tái tạo.

4.2. Ứng Dụng Trong Các Thiết Bị Điện Tử

Ngoài ứng dụng trong pin mặt trời, màng CuInS2 còn được sử dụng trong các thiết bị điện tử như cảm biến quang và các thiết bị quang điện khác. Tính chất quang điện của CuInS2 giúp nâng cao hiệu suất của các thiết bị này.

V. Kết Luận Và Tương Lai Của Nghiên Cứu Màng CuInS2

Nghiên cứu chế tạo màng CuInS2 tại Đại Học Quốc Gia Hà Nội đã mở ra nhiều cơ hội mới trong lĩnh vực năng lượng tái tạo. Mặc dù còn nhiều thách thức, nhưng với sự phát triển của công nghệ và nghiên cứu, tương lai của màng CuInS2 hứa hẹn sẽ rất tươi sáng. Việc tiếp tục nghiên cứu và phát triển sẽ giúp nâng cao hiệu suất và giảm chi phí sản xuất, từ đó thúc đẩy ứng dụng rộng rãi hơn trong ngành năng lượng.

5.1. Hướng Nghiên Cứu Tương Lai

Các nghiên cứu trong tương lai nên tập trung vào việc tối ưu hóa quy trình chế tạo và cải thiện tính chất quang điện của màng CuInS2. Việc phát triển các phương pháp chế tạo mới có thể giúp giảm chi phí và nâng cao hiệu suất.

5.2. Tiềm Năng Ứng Dụng Trong Năng Lượng Tái Tạo

Màng CuInS2 có tiềm năng lớn trong việc phát triển các giải pháp năng lượng tái tạo. Với sự gia tăng nhu cầu về năng lượng sạch, nghiên cứu và phát triển màng CuInS2 sẽ đóng góp quan trọng vào việc giải quyết vấn đề năng lượng toàn cầu.

Nội dung chính

Tổng quan nghiên cứu

Năng lượng mặt trời là nguồn tài nguyên vô tận với bức xạ trung bình hàng năm truyền tới bề mặt Trái Đất đạt xấp xỉ 3.10^24 J. Theo các tính toán năng lượng học, chỉ cần khai thác khoảng 0,1% diện tích bề mặt Trái Đất với các thiết bị chuyển đổi quang điện đạt hiệu suất 10% là đã đủ đáp ứng toàn bộ nhu cầu tiêu thụ năng lượng của nhân loại. Tuy nhiên, pin mặt trời truyền thống gốc silic vẫn đối mặt với rào cản chi phí sản xuất cao, trong khi pin mặt trời nhạy màu (DSSC) dù đạt hiệu suất phòng thí nghiệm khoảng 11,1% nhưng lại kém bền vững do chất điện ly lỏng dễ bay hơi và chất màu quang xúc tác phân hủy theo thời gian.

Nghiên cứu tập trung vào việc chế tạo màng mỏng bán dẫn CuInS2 (đồng indi sunfua - CIS) thuộc họ hợp chất chalcopyrit ba thành phần. Đây là vật liệu lý tưởng cho pin mặt trời thể rắn nhờ hệ số hấp thụ quang học vượt trội, độ rộng vùng cấm thẳng nằm trong khoảng lý tưởng từ 1,35 eV đến 1,5 eV, đồng thời thân thiện với môi trường khi thay thế hoàn toàn nguyên tố selen độc hại. Đề tài được triển khai thực nghiệm tại Phòng thí nghiệm Vật lý Ứng dụng, Khoa Vật lý, Trường Đại học Khoa học Tự nhiên – Đại học Quốc gia Hà Nội trong giai đoạn 2013 - 2014.

Mục tiêu cốt lõi của luận văn bao gồm: làm chủ công nghệ chế tạo màng điện cực trong suốt dẫn điện SnO2:F, khảo sát cơ chế lắng đọng màng bán dẫn tiền chất CuS, và hoàn thiện quy trình chế tạo màng bán dẫn ba thành phần CuInS2 bằng phương pháp phun nhiệt phân dung dịch trên đế nóng. Kết quả nghiên cứu cung cấp các thông số công nghệ chuẩn xác nhằm phát triển các cấu trúc pin mặt trời dị thể có hiệu suất lý thuyết tiềm năng lên đến 30%, mở ra hướng đi khả thi cho công nghệ quang điện giá thành thấp tại Việt Nam.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết tinh thể học chất bán dẫn và mô hình cấu trúc vùng năng lượng của các hợp chất chalcopyrit ba thành phần nhóm I-III-VI2. Cấu trúc tinh thể của CuInS2 bắt nguồn từ cấu trúc mạng kim cương và zincblende theo quy tắc Grimm-Sommerfeld, thuộc nhóm không gian đối xứng I 4 2d với mạng Bravais tứ diện tâm khối. Do tồn tại hai cation Cu+ và In3+ với bán kính ion khác nhau, ô mạng cơ sở xuất hiện biến dạng tứ giác với tỷ số tham số mạng η = c/2a = 1,0079 và độ chuyển dịch anion lưu huỳnh u = 0,214. Khoảng cách liên kết Cu-S đo được là 2,335 Å, ngắn hơn đáng kể so với liên kết In-S là 2,464 Å.

Theo mô hình dải năng lượng của Jaffe và Zunger, vùng cấm của CuInS2 chịu sự chi phối mạnh mẽ từ sự lai hóa giữa trạng thái Cu 3d và S 3p tại đỉnh vùng hóa trị, tạo nên độ rộng vùng cấm quang học biến thiên từ 1,35 eV đến 1,53 eV tùy thuộc vào mức độ trật tự mạng và thành phần hóa học. Cân bằng pha trong hệ ba nguyên tố Cu-In-S được phân tích qua hai thông số độc lập của Groenick và Janse: độ lệch phân tử hợp thức Δx và độ lệch hóa trị hợp thức Δy. Độ lệch hóa trị Δy quyết định bản chất dẫn điện loại p (khi thừa lưu huỳnh, tạo mức acceptor) hoặc loại n (khi thiếu lưu huỳnh hoặc giàu indi, tạo mức donor).

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp thực nghiệm phun nhiệt phân dung dịch (Chemical Spray Pyrolysis) trên đế thủy tinh nhiệt độ cao, kết hợp hệ thống điện tử điều khiển xung phun tự động và lò nung halogen công suất 1000W có quán tính nhiệt cực nhỏ. Cỡ mẫu thực nghiệm được chuẩn hóa trên các phiến kính diện tích 10x25,4 mm với khoảng cách giữa hai điện cực SnO2:F là 3 mm. Nguồn hóa chất tiền chất có độ tinh khiết phân tích cao bao gồm muối SnCl4.5H2O, NH4F, HF, CuCl2.2H2O, InCl3 và thiourea (NH2)2CS hòa tan trong dung môi cồn C2H5OH 99% và nước cất hai lần.

Quy trình khảo sát đặc tính màng mỏng được thực hiện toàn diện qua các phép đo hiện đại:

• Phân tích cấu trúc pha và kích thước tinh thể thông qua giản đồ nhiễu xạ tia X (XRD) trên máy Bruker D5005 với bức xạ Cu-Kα (bước sóng λ = 0,15406 nm), áp dụng công thức Scherrer để tính kích thước hạt tinh thể.
• Khảo sát hình thái vi cấu trúc bề mặt màng bằng kính hiển vi điện tử quét (SEM).
• Xác định phổ truyền qua, phổ hấp thụ quang học và độ rộng vùng cấm năng lượng Eg bằng phương pháp phổ nghiệm tán sắc tử ngoại - khả kiến (UV-Vis).
• Khảo sát tính chất quang điện thông qua đặc trưng Volt-Ampe (I-V), đo điện trở tối Rt, điện trở sáng Rs dưới nguồn kích thích đèn halogen công suất 50W, từ đó xác định độ nhạy quang K = (Rt - Rs)/Rt. Toàn bộ chuỗi thực nghiệm được tiến hành liên tục và kiểm soát lặp lại trong thời gian 12 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình thực nghiệm đã thu được 4 nhóm kết quả cốt lõi có giá trị khoa học và ứng dụng thực tiễn cao:

1. Chế tạo thành công màng điện cực trong suốt dẫn điện SnO2:F: Ở nhiệt độ đế từ 380°C đến 400°C, áp suất khí nén 0,375 kG/cm2 và tần số phun 46 lần/phút, màng SnO2:F đạt điện trở vuông rất thấp từ 10 Ω/□ đến 20 Ω/□, đồng thời độ truyền qua quang học trong vùng ánh sáng khả kiến đạt trên 80%.

2. Khảo sát tối ưu hóa màng tiền chất CuS: Màng CuS kết tinh tốt nhất trong dải nhiệt độ đế từ 160°C đến 220°C với tỷ lệ thể tích dung dịch (NH2)2CS / CuCl2 dao động từ 3:1 đến 5:1. Khi nhiệt độ vượt quá 220°C, điện trở màng tăng vọt do sự phân hủy và chuyển pha cấu trúc không mong muốn.

3. Tổng hợp thành công màng bán dẫn ba thành phần CuInS2 đơn pha: Màng CuInS2 chế tạo ở nhiệt độ đế tối ưu 320°C cho thấy sự hình thành rõ nét của cấu trúc chalcopyrit. Với tỷ lệ thành phần tiền chất (Cu:In):S = (1:1):5, màng thể hiện độ rộng vùng cấm quang học thẳng Eg = 1,44 eV; trong khi tỷ lệ (Cu:In):S = (2:1):5 cho giá trị Eg = 1,35 eV, hoàn toàn phù hợp với phổ hấp thụ năng lượng mặt trời.

4. Đặc tính quang điện và độ nhạy quang vượt trội: Dưới nguồn sáng công suất 50W, màng CuInS2 có tỷ lệ giàu đồng (Cu:In = 2:1) kết hợp với lượng dư lưu huỳnh đạt độ dẫn quang vượt trội, điện trở sáng Rs giảm sâu so với điện trở tối Rt, nâng hệ số nhạy quang K lên mức cao rõ rệt, chứng minh tính chất quang điện hóa ổn định của màng bán dẫn loại p.

Thảo luận kết quả

Các dữ liệu thực nghiệm được minh họa trực quan thông qua các giản đồ nhiễu xạ XRD, ảnh hiển vi quét SEM, đồ thị phụ thuộc (αhν)^2 theo năng lượng photon hν và đường cong đặc trưng I-V tiếp xúc dị thể. Giản đồ XRD cho thấy các đỉnh nhiễu xạ sắc nét đặc trưng cho các mặt phẳng mạng (112), (200), (220) và (312) của pha chalcopyrit CuInS2, xác nhận màng có độ kết tinh cao và không xuất hiện các pha tạp chất như In2S3 hay CuIn5S8 khi duy trì tỷ lệ lưu huỳnh dư thừa thích hợp.

Sự thay đổi độ rộng vùng cấm từ 1,35 eV đến 1,44 eV được giải thích bởi mức độ dịch chuyển mức năng lượng donor/acceptor nội tại sinh ra từ các sai hỏng mạng. Khi tỷ lệ Cu/In tăng từ 1 lên 2, sự tham gia mạnh mẽ của các vân đạo Cu 3d đẩy đỉnh vùng hóa trị lên cao, làm giảm độ rộng vùng cấm quang học. Kết quả này hoàn toàn tương đồng với các công bố quốc tế của Tina Sebastian (2010) và nghiên cứu của Đại học Bách Khoa Hà Nội, khẳng định phương pháp phun nhiệt phân xung gián đoạn giúp triệt tiêu hiện tượng sốc nhiệt, duy trì sự cân bằng nhiệt động học trên bề mặt màng mỏng.

Đề xuất và khuyến nghị

Dựa trên các kết quả đạt được, luận văn đưa ra 4 khuyến nghị và định hướng hành động cụ thể nhằm nâng cao hiệu quả công nghệ và đưa vật liệu CuInS2 vào sản xuất thực tế:

1. Tự động hóa toàn diện thiết bị phun nhiệt phân: Nâng cấp hệ thống vi điều khiển số tích hợp cảm biến nhiệt độ đa điểm, kiểm soát chính xác tần số xung phun ở mức 40 đến 50 chu kỳ/phút và lưu lượng khí nén ổn định ở 0,35 - 0,40 kG/cm2. Mục tiêu là đạt độ đồng đều bề mặt màng trên 95% cho các tấm đế kích thước lớn 10x10 cm trong vòng 6 tháng tới, do các kỹ sư phòng thí nghiệm đảm trách.

2. Hoàn thiện cấu trúc pin mặt trời dị thể màng mỏng p-n: Thiết kế và tích hợp lớp đệm CdS/ZnO trên màng hấp thụ quang CuInS2 và màng điện cực SnO2:F để chế tạo hoàn chỉnh pin quang điện FTO/ZnO/CdS/CuInS2/Au. Mục tiêu đặt ra là đưa hiệu suất chuyển đổi quang điện đạt mốc từ 8% đến 12% trong kế hoạch nghiên cứu 12 tháng tiếp theo của nhóm nghiên cứu vật lý bán dẫn.

3. Tối ưu hóa chế độ xử lý nhiệt sau chế tạo (Post-annealing): Thực hiện ủ nhiệt màng mỏng CuInS2 trong môi trường khí quyển kiểm soát chứa hơi lưu huỳnh hoặc khí trơ nitơ ở nhiệt độ từ 350°C đến 450°C trong 30 đến 60 phút. Quy trình này nhằm triệt tiêu các bẫy tái hợp điện tử - lỗ trống, tăng kích thước hạt tinh thể lên trên 100 nm và nâng cao độ linh động hạt tải.

4. Hợp tác chuyển giao và mở rộng quy mô sản xuất công nghiệp: Thiết lập liên kết nghiên cứu ứng dụng giữa các trường đại học với các doanh nghiệp sản xuất pin mặt trời và linh kiện quang điện tử trong giai đoạn 2025 - 2027, hướng tới thương mại hóa module pin mặt trời chalcopyrit thân thiện môi trường với giá thành sản xuất ước tính giảm 40% so với công nghệ bốc bay chân không.

Đối tượng nên tham khảo luận văn

Luận văn là nguồn tài liệu tham khảo chuyên sâu và hữu ích cho 4 nhóm đối tượng chính sau:

• Học viên cao học và nghiên cứu sinh chuyên ngành Vật lý chất rắn, Khoa học vật liệu: Tài liệu cung cấp cơ sở lý thuyết toàn diện về tinh thể chalcopyrit, công thức toán học tính toán vùng năng lượng và hướng dẫn chi tiết quy trình xử lý dữ liệu XRD, UV-Vis, đặc trưng I-V.
• Kỹ sư công nghệ quang điện tử và năng lượng tái tạo: Giúp nắm bắt tường tận kỹ thuật chế tạo màng bán dẫn bằng phương pháp phun nhiệt phân dung dịch giá rẻ, các thông số tối ưu hóa áp suất, nhiệt độ đế và kiểm soát điện trở màng điện cực trong suốt TCO.
• Giảng viên và cán bộ nghiên cứu tại các trường đại học, viện nghiên cứu: Sử dụng làm tài liệu giảng dạy, biên soạn giáo trình chuyên đề vật lý màng mỏng bán dẫn hoặc tài liệu tham khảo xây dựng các đề tài khoa học công nghệ cấp cơ sở và cấp quốc gia.
• Chuyên viên R&D tại các doanh nghiệp sản xuất pin mặt trời và thiết bị chiếu sáng: Cung cấp giải pháp công nghệ thay thế các vật liệu chứa selen độc hại bằng màng chalcopyrit gốc lưu huỳnh, hỗ trợ định hướng quy trình sản xuất pin mặt trời màng mỏng quy mô công nghiệp.

Câu hỏi thường gặp

1. Tại sao màng CuInS2 được coi là vật liệu lý tưởng cho pin mặt trời thế hệ mới? Màng CuInS2 sở hữu hệ số hấp thụ quang học rất cao (trên 10^4 cm^-1) và độ rộng vùng cấm thẳng xấp xỉ 1,45 eV, gần như trùng khớp với đỉnh phổ bức xạ mặt trời. Hơn nữa, CuInS2 sử dụng lưu huỳnh không độc hại thay vì selen, giúp bảo vệ môi trường và hạ giá thành vật liệu đầu vào.

2. Phương pháp phun nhiệt phân dung dịch có ưu thế gì so với lắng đọng chân không? Phương pháp phun nhiệt phân hoạt động ở áp suất khí quyển, không đòi hỏi hệ thống chân không cao đắt tiền nên chi phí đầu tư thiết bị giảm hơn 5 lần. Phương pháp này cho phép kiểm soát linh hoạt thành phần dung dịch, dễ dàng pha tạp và có khả năng mở rộng sản xuất trên diện tích đế lớn.

3. Nhiệt độ đế ảnh hưởng thế nào đến chất lượng màng CuInS2 và CuS? Nhiệt độ đế cung cấp nhiệt lượng cho các phản ứng phân hủy hóa học và kết tinh pha. Màng CuS tạo pha dẫn điện tốt nhất ở 160°C - 220°C, trong khi màng CuInS2 đòi hỏi nhiệt độ đế ổn định ở khoảng 320°C để tạo pha chalcopyrit đơn pha, tránh hiện tượng đa pha hoặc nứt vỡ màng do sốc nhiệt.

4. Màng điện cực SnO2:F trong luận văn đạt được các tiêu chuẩn kỹ thuật nào? Màng điện cực SnO2:F chế tạo ở 380°C - 400°C đạt điện trở vuông rất thấp từ 10 Ω/□ đến 20 Ω/□ cùng độ truyền qua ánh sáng T ≥ 80%. Các thông số này đáp ứng hoàn hảo yêu cầu làm điện cực trong suốt dẫn điện cho việc thu gom hạt tải trong pin quang điện.

5. Hệ số nhạy quang K phản ánh điều gì về chất lượng của màng bán dẫn? Hệ số K = (Rt - Rs)/Rt biểu thị mức độ nhạy cảm của màng với ánh sáng. Màng CuInS2 có tỷ lệ Cu:In = 2:1 thể hiện giá trị K cao vượt trội, chứng minh nồng độ hạt tải quang sinh tăng mạnh dưới ánh sáng kích thích, khẳng định tiềm năng ứng dụng làm lớp hấp thụ quang trong pin mặt trời.

Kết luận

• Luận văn đã thiết kế, chế tạo và làm chủ hoàn toàn hệ thiết bị phun nhiệt phân dung dịch xung gián đoạn tích hợp bộ khống chế nhiệt độ số có độ chính xác ±1°C.
• Chế tạo thành công màng điện cực trong suốt SnO2:F với độ truyền qua T ≥ 80% và điện trở vuông đạt 10 - 20 Ω/□ ở nhiệt độ 380°C - 400°C.
• Tổng hợp thành công màng bán dẫn CuInS2 cấu trúc chalcopyrit đơn pha tại 320°C với độ rộng vùng cấm tối ưu từ 1,35 eV đến 1,44 eV.
• Khẳng định bản chất quang điện và độ nhạy quang cao của màng CuInS2 giàu đồng trong ứng dụng chế tạo pin mặt trời màng mỏng thể rắn.
• Đặt nền móng kỹ thuật vững chắc để triển khai các bước chế tạo linh kiện pin mặt trời đa lớp hoàn chỉnh trong giai đoạn tiếp theo.

Các nhà nghiên cứu, kỹ sư và doanh nghiệp quan tâm đến công nghệ pin mặt trời màng mỏng hãy tải ngay toàn văn luận văn thạc sĩ khoa học để cập nhật các thông số thực nghiệm chuẩn xác và quy trình công nghệ chế tạo màng bán dẫn tiên tiến này.

Trích đoạn nội dung tài liệu

MỞ ĐẦU Hiện nay với sự cạn kiệt dần của các nguồn năng lượng hóa thạch như than đá, dầu mỏ thì sự phát triển của các nguồn năng lượng tái tạo mới đang là vấn đề chung mang tính chất sống còn với toàn nhân loại. Năng lượng hóa thạch mà loài người đang sử dụng sản sinh khí thải nhà kính và làm trái đất nóng lên. Năng lượng thủy điện thì liên quan đến những biến đổi môi trường sinh thái và an toàn địa chất. Năng lượng hạt nhân vẫn còn nhiều băn khoăn về sự an toàn phóng xạ nhất là sau sự cố nhà máy điện hạt nhân Fukushima, Nhật Bản năm 2011.

Vì vậy tái sinh nguồn năng lượng mặt trời được coi là một giải pháp cho bài toán năng lượng toàn cầu. Hàng năm trái đất luôn nhận được nguồn năng lượng khoảng 3.1024 J từ mặt trời. Chỉ cần sử dụng 0.1% diện tích bề mặt trái đất với hiệu suất 10% là đủ đáp ứng nhu cầu năng lượng của toàn nhân loại. Và do đó cần thiết phải nghiên cứu pin mặt trời, thiết bị có thể chuyển đổi trực tiếp năng lượng mặt trời thành điện năng.

Pin mặt trời truyền thống dựa trên cơ sở silic thì vẫn chưa triển khai rộng rãi vì giá thành còn quá cao, quy trình chế tạo phức tạp và thiết bị công nghệ tinh xảo. Với sự phát triển của công nghệ nano từ cuối thập niên 80 và đặc biệt là sự phát minh ra pin hoạt hóa chất màu ( Dye sensitized solar cell- DSSC) của Grätzel năm 1991 thì các trung tâm khoa học trên thế giới đã bắt đầu vào một cuộc chạy đua nghiên cứu pin mặt trời quang điện hóa - Photoelectro chemical solar cell. Tuy pin DSSC có hiệu suất chuyển đổi tương đối cao ( 11.1%), công nghệ chế tạo đơn giản, giá thành rẻ hơn pin silic khoảng 5 lần, dễ phổ cập rộng rãi hơn nhưng phẩm chất của pin lại bị suy giảm theo thời gian do những chất điện ly lại có thể thất thoát do bay hơi, chất màu đắt tiền phủ trên các hạt nano TiO2 có thể bị phân hủy bởi phản ứng quang xúc tác của nano TiO2. Do những hạn chế trong việc sử dụng chất điện ly dạng lỏng nên các nhà khoa học trên thế giới đang đi theo một hướng nghiên cứu khác là chế tạo pin mặt trời thể rắn.

Trong đó có một số loại pin dựa trên cơ sở các hợp chất của đồng như Cu2O, CuO, CuInGaSe2 ( CIGS), CuInSe2, CuGaSe2, CuInS2 (CIS). Hiện nay các pin mặt 1 LUAN VAN CHAT LUONG download : add [e-mail] trời dựa trên CuInS2 đã đạt được hiệu suất khá cao và tương lai dự kiến sẽ phát triển mạnh mẽ hơn Cu(InGa)Se2. Trong luận văn này em xin tập chung nghiên cứu chế tạo và khảo sát tính chất màng CuInS2 với mục tiêu phát triển pin mặt trời, màng CuInS2 thân thiện với môi trường và an toàn hơn các hợp chất chứa Se độc hại. Luận văn được chia làm ba chương.

Nghiên cứu tổng quan vật liệu CuInS2 Chương 2. Thiết bị, hóa chất thực nghiệm và phương pháp khảo sát Chương 3. Chế tạo và khảo sát tính chất màng CuInS2 2 LUAN VAN CHAT LUONG download : add [e-mail] CHƢƠNG 1. NGHIÊN CỨU TỔNG QUAN VẬT LIỆU CuInS2 1.

Tính chất vật liệu CuInS2 1. Cấu trúc tinh thể CuInS2 thuộc vào nhóm các hợp chất chalcopyrite ba nguyên tố ( AIBIIIXVI2 ) (A = Cu, Ag, B = Al, Ga, In, Tl và X = S, Se, Te), xuất phát từ loại lớp IV của các chất bán dẫn liên kết kiểu tứ diện theo quy tắc Grimm-Sommerfeld. Sơ đồ mô tả cấu trúc chalcopyrite xuất phát từ cấu trúc kim cương theo quy tắc Grimm-Sommerfeld Trong cấu trúc kim cương của chất bán dẫn lớp IV mỗi nguyên tử liên kết với bốn nguyên tử lân cận sắp xếp tại các đỉnh của một tứ diện bởi liên kết lai hóa sp 3. Cấu trúc zincblende có thể được xem như là một cấu trúc siêu mạng của cấu trúc kim cương với các mạng con được chiếm đóng bởi các ion dương và ion âm ( hợp chất II-VI và III-V).2 minh họa một ô đơn vị của CuInS2 (c), so sánh với cấu trúc tinh thể kim cương (a) và zincblende (b).

3 LUAN VAN CHAT LUONG download : add luanvanchat@agmail. Cấu trúc kim cương của Si (a), zincblende ZnS (b), chalcopyrite CuInS2 (c) và Cu-Au (d) Từ hình vẽ trên ta thấy cấu trúc chalcopyrite CuInS2 được hình thành từ cấu trúc zinblende ZnS khi một nửa số nguyên tử Zn được thay thế bởi nguyên tử Cu và nửa kia được thay thế bởi nguyên tử In trong khi các nguyên tử S vẫn định xứ tại các vị trí như cấu trúc ban đầu. Các tính chất độc đáo của chalcopyrite có liên quan đến ba cấu trúc cơ bản khác với cấu trúc zincblende. Thứ nhất, có hai mạng con ion dương chứ không phải là một, dẫn đến sự tồn tại của hai liên kết hóa học cơ bản A-X và B-X, nhìn chung độ dài liên kết không đều nhau RAX ≠ RBX.

Thứ hai, các ô đơn vị là tứ diện đã lệch 4 LUAN VAN CHAT LUONG download : add [e-mail] đi với một tham số biến dạng η ≡ c/2a ≠ 1. Thứ ba, các ion âm được chuyển dời khỏi mặt tứ diện chuẩn một lượng u [3]. Trong trường hợp của CuInS2 độ dài liên kết Cu-S là 2,335Å, trong khi độ dài kiên kết In-S là 2,464 Å [7]. Nguyên tử lưu huỳnh di chuyển ra xa nguyên tử In hướng về nguyên tử Cu, kết quả là một ô đơn vị bị kéo dài với η ≡ c/2a = 1,0079 kết hợp với tham số chuyển dời ion âm u = 0,214 [31].

Các cấu trúc và tính chất điện tử của chalcopyrite được điều chỉnh bởi cấu trúc thêm vào (η, u) và mức độ chuyển động của chất hóa học (A ≠ B) tương tự chất hai thành phần của chúng [3]. Cấu trúc chalcopyrite có sự giảm đối xứng do có hai loại ion dương, dẫn đến có tám nguyên tử trong trong một ô nguyên thủy so với hai nguyên tử trong một ô nguyên thủy của cấu trúc zincblende. Mạng Bravais của chalcopyrite là dạng tâm tứ diện thuộc nhóm không gian I 4 2d [17]. So với mạng Bravais là lập phương tâm mặt của zincblende thì ô đơn vị được tăng gấp đôi dọc theo trục tinh thể c.

Ở nhiệt độ phòng, hợp chất ba nguyên tố CuInS2 ổn định trong chalcopyrite, tuy nhiên, chúng có thể kết tinh trong cấu trúc zincblende ở nhiệt độ cao (975-1047 °C) khi các ion khác nhau phân bố ngẫu nhiên [27]. Tính đa hình được biết đến là hiện tượng một chất rắn với cùng một thành phần có thể xuất hiện trong các cấu trúc tinh thể khác nhau dưới điều kiện nhiệt động khác nhau. Một tập hợp các thù hình tinh thể của cấu trúc chalcopyrite về mặt lý thuyết được xây dựng sao cho các quy tắc đếm điện tử được tuân thủ. Bằng phương pháp tính toán cơ bản Wei xác định sự hình thành năng lượng và cấu trúc vùng của các dạng thù hình CuInSe2 và CuInS2 [33,15].

Người ta chỉ ra rằng cấu trúc trật tự Cu-Au có khả năng xảy ra. Một sự chênh lệch năng lượng hình thành cực kỳ nhỏ ΔEform = 1.95 meV / nguyên tử đã được tìm thấy giữa chalcopyrite và giai đoạn Cu- Au của CuInS2. Kết quả tương tự đã thu được cho CuInSe2 với ΔEform = 2,05 meV / nguyên tử. Người ta dự đoán rằng pha Cu-Au tồn tại trên danh nghĩa là chalcopyrite CuInSe2 và CuInS2.

Năng lượng vùng cấm bị ảnh hưởng nhỏ bởi quá trình chuyển đổi từ chalcopyrite (CH) tới các cấu trúc đa hình. Kết quả tính toán Eg (CH)-Eg (CuAu) = 30 meV cho CuInS2 và Eg (CH)-Eg (CuAu) = 46 meV cho CuInSe2. Điều 5 LUAN VAN CHAT LUONG download : add [e-mail] này cho thấy hơn nữa sự hình thành của các thù hình trong các hợp chất chalcopyrite có ảnh hưởng đáng kể đến tính chất điện và quang học của chúng. Một minh họa cho cấu trúc Cu-Au được đưa ra trong hình 1.2 (d) so với cấu trúc chalcopyrite.

Các mạng con ion âm được bảo tồn trong cấu trúc Cu-Au và trật tự cation đã thay đổi do vậy mà sự phối hợp A2B2 được bảo toàn. Các loại mạng có cấu trúc Cu-Au tương ứng với nhóm không gian P 4 2m [29].1, chalcopyrite CuInS2 được so sánh với vật liệu điển hình của các cấu trúc kim cương và zincblende như Si và ZnS về cấu trúc tinh thể, không gian nhóm, mạng Bravais và hằng số mạng tinh thể. Tóm tắt cấu trúc tinh thể, nhóm không gian, mạng Bravais và hằng số mạng của CuInS2 trong pha Zincblende, Chalcopyrite và Cu-Au so sánh với kim cương Si và zincblende ZnS. Vật liệu Cấu trúc Mạng Nhóm Hằng số mạng tinh thể Bravais không gian (nm) Si Diamond fcc Fd3m (227) a=b=c=0.0079 Cu-Au Primitive P 4 2m (111) a=b ≈ c [29] tetragonal c/a<1 1.

Tính chất vật lý Cấu trúc điện tử của chất bán dẫn chalcopyrite trên cơ sở Cu điển hình là CuInS2 đã được nghiên cứu về mặt lý thuyết bởi Jaffe và Zunger bằng cách sử dụng một phiến hàm mật độ và phương pháp cơ bản gần đúng tất cả các vùng điện tử [3,8]. Đã kết luận rằng vùng cấm của các chalcopyrite Cu-III-VI2 được điều 6 LUAN VAN CHAT LUONG download : add [e-mail] khiển chủ yếu bởi hai yếu tố. Đầu tiên là yếu tố cấu trúc thuần, gây ra bởi tứ giác bị lệch, η = c/2a ≠ 1 và sự di chuyển anion khỏi tứ diện chuẩn u ≠ 1/4 xảy ra trong cấu trúc chalcopyrit. Một sự gia tăng nhỏ của đại lượng u cũng gây ra sự phân cực đáng kể các ion của các liên kết kéo theo sự gia tăng đột ngột của độ rộng vùng cấm.

Ảnh hưởng của yếu tố này thể hiện trong bảng 1.2, u được liệt kê cùng với năng lượng vùng cấm của sáu hợp chất điển hình Cu-III-VI2. Danh sách các hằng số mạng a và c, tham số biến dạng tứ giác η = c/2a, tham số chuyển dời anion u và vùng cấm thấp nhất tính được ở nhiệt độ phòng của các hợp chất Cu-III-VI2 điển hình [3,8]. Ternary a=b c η u Eg Compound (nm) (nm) (eV) CuInS2 0.49 Điều thứ hai là yếu tố điện tử. Một ảnh hưởng mạnh của các trạng thái Cu 3d trên vùng hóa trị đã được tìm thấy cho các chalcopyrite Cu-III-VI2.

Các trạng thái này lai hóa với trạng thái p của nguyên tố nhóm VI. Vì các trạng thái d được tìm thấy ở nửa trên vùng hóa trị nên chúng có liên quan đến sự thay đổi độ rộng vùng cấm. Một giản đồ cấu trúc vùng của CuInS2 được biểu diễn trong hình 1.3, với các ký hiệu của sự đóng góp các orbital nguyên tử. Vùng hóa trị được tách ra thành hai phần, với phần trên đạt 5 eV và phần dưới khoảng 7 eV.
