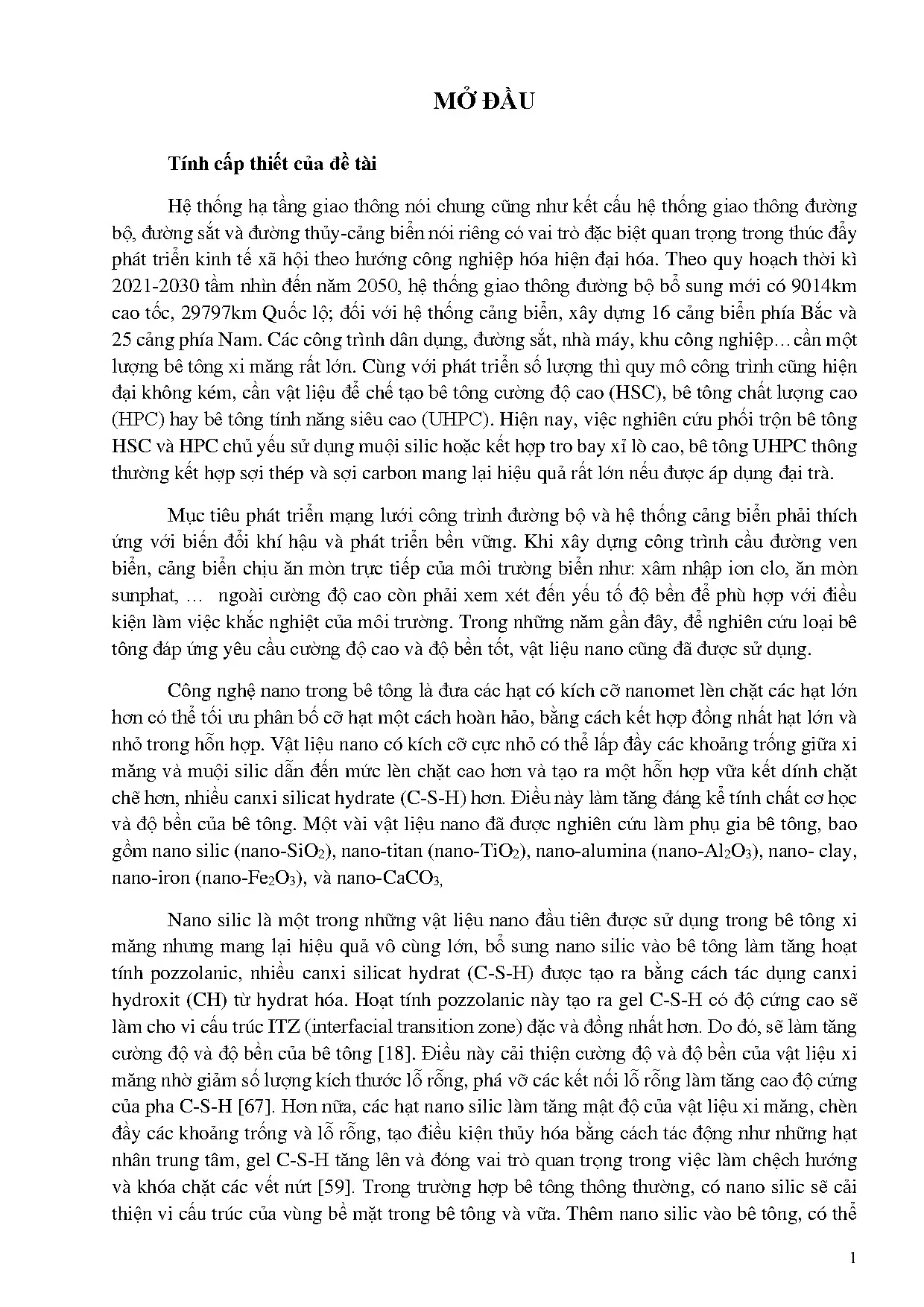

Tổng quan về luận án

Sự phát triển đột phá của hệ thống hạ tầng giao thông vận tải đường bộ, đường sắt và cảng biển đóng vai trò đòn bẩy chiến lược đối với công cuộc công nghiệp hóa, hiện đại hóa và hội nhập kinh tế quốc tế. Theo Quy hoạch mạng lưới giao thông thời kỳ 2021–2030 tầm nhìn đến năm 2050, quy mô hạ tầng đòi hỏi bổ sung mới 9.014 km đường cao tốc, 29.797 km Quốc lộ, cùng hệ thống cảng biển nước sâu quy mô lớn gồm 16 cảng phía Bắc và 25 cảng phía Nam. Điều này kéo theo nhu cầu khổng lồ về các loại vật liệu xây dựng tiên tiến có khả năng chịu lực vượt trội và độ bền siêu việt trong điều kiện biến đổi khí hậu cũng như môi trường xâm thực mặn khắc nghiệt (nhiễm mặn, ion clo $Cl^-$, ăn mòn sunphat $SO_4^{2-}$).

Luận án tiến sĩ với đề tài "Nghiên cứu bê tông chất lượng cao sử dụng muội silic và nano silic cho kết cấu công trình cầu trong môi trường xâm thực" (Chuyên ngành: Kỹ thuật Xây dựng công trình giao thông / Vật liệu xây dựng) đặt trọng tâm giải quyết khoảng trống nghiên cứu (research gap) mang tính cốt lõi: Làm thế nào để đồng thời tối ưu hóa cường độ chịu lực cấp 70 MPa và nâng cao khả năng kháng xâm thực ion clo cho kết cấu dầm cầu thông qua việc tích hợp vật liệu nano silic sinh thái điều chế từ phụ phẩm nông nghiệp (tro trấu) kết hợp với muội silic (Silica Fume - SF). Mặc dù các nghiên cứu trước đây đã chứng minh hiệu quả của muội silic đơn lẻ (Amarkhail et al.; Roy et al.; Phạm Duy Hữu, 2006), việc kiểm soát vi cấu trúc ở cấp độ nanomet nhằm hạn chế tối đa sự hình thành tinh thể canxi hydroxit $Ca(OH)_2$ và gia cường vùng chuyển tiếp bề mặt (Interfacial Transition Zone - ITZ) vẫn còn nhiều giới hạn, đặc biệt là sự thiếu hụt các mô hình quy hoạch thực nghiệm phi tuyến và thực nghiệm kết cấu dầm quy mô thực trong điều kiện khí hậu nhiệt đới gió mùa biển tại Việt Nam.

Hệ thống câu hỏi nghiên cứu (Research Questions) và giả thuyết khoa học (Hypotheses) được xác lập chặt chẽ:

  • RQ1: Cơ chế tương tác đồng vận giữa muội silic (cấp micromet) và nano silic (cấp nanomet) tác động như thế nào đến động học thủy hóa và sự biến đổi vi cấu trúc gel C-S-H trong bê tông chất lượng cao?
  • RQ2: Hàm lượng phối trộn tối ưu của nano silic từ tro trấu (1,2% – 2,8% CKD) và tỷ lệ nước/chất kết dính ($N/CKD = 0,26 – 0,34$) là bao nhiêu để đạt đồng thời cường độ nén $\ge 70\text{ MPa}$ và độ thấm ion clo ở mức "rất thấp" theo tiêu chuẩn ASTM C1202?
  • RQ3: Ứng xử cơ học uốn, tải trọng nứt ($P_{cr}$), tải trọng giới hạn ($P_u$) và mô men uốn tới hạn ($M_u$) của kết cấu dầm bê tông cốt thép sử dụng bê tông nano silic biến tính thay đổi ra sao so với lý thuyết tính toán tiêu chuẩn ACI 318-14?
  • H1: Việc bổ sung các hạt nano silic vô định hình đóng vai trò kép: làm mầm kết tinh (nucleation sites) thúc đẩy nhanh quá trình thủy hóa sớm và phản ứng pozzolanic thứ cấp chuyển hóa $Ca(OH)_2$ thành gel canxi silicat hydrat (C-S-H) có mật độ đặc chắc và độ cứng cao.
  • H2: Tồn tại một điểm cực trị tối ưu trong không gian quy hoạch thực nghiệm Box-Wilson bậc hai, tại đó cấu trúc rỗng mao quản bị ngắt kết nối hoàn toàn, giảm độ thấm ion clo hơn 30% và nâng cao cường độ chịu nén trên 15% so với mẫu đối chứng.
  • H3: Dầm bê tông chất lượng cao bổ sung nano silic thể hiện hiệu ứng bắc cầu vi nứt (crack-bridging effect), giúp trì hoãn thời điểm hình thành vết nứt ban đầu và gia tăng khả năng kháng uốn thực nghiệm vượt trội so với mô hình dự báo của ACI 318-14.

Khung lý thuyết của nghiên cứu được xây dựng trên sự tích hợp giữa Lý thuyết lèn chặt cấp phối đa quy mô (Multi-scale Particle Packing Theory), Lý thuyết động học phản ứng Pozzolanic nano, và Mô hình truyền khối khuếch tán ion theo Định luật Fick 2 kết hợp khung dự báo tuổi thọ công trình DuraCrete. Phạm vi nghiên cứu bao gồm việc thiết kế cấp phối bê tông mác 70 MPa theo tiêu chuẩn ACI 211.4R với 9 tổ hợp quy hoạch thực nghiệm trực giao bậc 2, khảo sát cơ lý và độ bền thấm clo trên các tổ mẫu hình trụ ($\phi 100\times 200\text{ mm}$ và $\phi 100\times 50\text{ mm}$), cùng việc thử nghiệm tải trọng tĩnh trên kết cấu dầm chịu uốn chữ U (U38).

Literature Review và Positioning

Tổng quan y văn quốc tế và trong nước cho thấy sự phát triển của công nghệ bê tông đã trải qua các bước chuyển dịch quan trọng từ bê tông cường độ thường (NSC) sang bê tông cường độ cao (HSC), bê tông chất lượng cao (HPC) và bê tông tính năng siêu cao (UHPC) [Sobolev, 2004; Ghafari et al., 2014]. Ba trường phái nghiên cứu lớn định hình lĩnh vực này bao gồm:

  1. Trường phái phụ gia khoáng pozzolanic micro: Nghiên cứu của Roy và cộng sự chứng minh rằng việc thay thế 10% xi măng bằng muội silic (SF) làm tăng cường độ nén khối lập phương lên 19,6% và cường độ kéo uốn lên 21,13%. Ghutke & Bhandari cũng như Amarkhail và cộng sự xác nhận hàm lượng 10% SF là ngưỡng tối ưu để cải thiện độ bền và cường độ. Tiêu chuẩn ACI 211.4R khuyến cáo mức thay thế 5%–15% SF. Tại Việt Nam, Phạm Duy Hữu và cộng sự (2006) khẳng định việc kết hợp 7% SF và 15% tro bay giúp điện lượng truyền qua của bê tông 80 MPa giảm xuống chỉ còn 205 Coulombs ở 28 ngày tuổi.

  2. Trường phái công nghệ nano trong vật liệu xi măng: Các công trình của Mondal và cộng sự (2010), Quercia và cộng sự (2012), Min-Hong Zhang và cộng sự (2012), và P. Singh và cộng sự (2013) đã mở rộng biên giới cơ học vật liệu xuống cấp độ nanomet. Việc tích hợp các hạt nano vô định hình như nano-$SiO_2$ (NS), nano-$TiO_2$, nano-$Al_2O_3$, và CNTs đã làm thay đổi bản chất của đá xi măng thủy hóa. Cụ thể, Mondal et al. chỉ ra rằng thay thế 6%–18% nano silic làm tăng tỷ lệ thể tích gel C-S-H có độ cứng cao từ 19% lên đến 38%–50%, đồng thời triệt tiêu hoàn toàn tinh thể portlandite tự do.

  3. Trường phái nghiên cứu độ bền và khuếch tán ion clo: Theo thống kê thực địa của GS. Mutsuyoshi (2001) trên các công trình cầu bê tông cốt thép tại Nhật Bản, nguyên nhân chủ yếu dẫn đến các hư hỏng kết cấu bắt nguồn từ hiện tượng xâm nhập clo, chiếm tới 66%. Ăn mòn clo tạo ra hiện tượng rỗ bề mặt cốt thép (pitting corrosion) thông qua phản ứng tạo phức trung gian $FeCl_2$ và giải phóng $Cl^-$, phá vỡ lớp màng thụ động ngay cả khi pH của môi trường xung quanh vẫn ở mức kiềm cao (12–13).

                      ┌────────────────────────────────────────┐
                      │    Y VĂN TRUYỀN THỐNG (Micro-scale)    │
                      │ • Muội silic (SF 5-10%): Roy et al.    │
                      │ • Tro bay, xỉ lò cao: Phạm Duy Hữu     │
                      │ • Giới hạn: Lỗ rỗng nano, ITZ còn xốp  │
                      └───────────────────┬────────────────────┘
                                          │
                                          ▼
                      ┌────────────────────────────────────────┐
                      │   BƯỚC TIẾN CÔNG NGHỆ NANO (Nano-scale)│
                      │ • Nano silic tinh khiết hóa học:       │
                      │   Mondal et al., Quercia, Zhang et al. │
                      │ • Cơ chế: Mầm kết tinh + Nano-filler   │
                      │ • Tranh luận: Vón tụ, co ngót, giá cao │
                      └───────────────────┬────────────────────┘
                                          │
                                          ▼
┌────────────────────────────────────────────────────────────────────────────────────────┐
│                   VỊ TRÍ NGHIÊN CỨU CỦA LUẬN ÁN (Research Positioning)                 │
│ • Sử dụng Nano-SiO2 sinh thái từ tro trấu (RHA) Việt Nam ($d=10-15\text{ nm}$, BET $258,3\text{ m}^2/\text{g}$)   │
│ • Thiết lập hệ tương hỗ tối ưu: Cố định 8% SF + (1,2 - 2,8%) NS sinh thái              │
│ • Tối ưu hóa đa mục tiêu bằng Quy hoạch thực nghiệm Box-Wilson phi tuyến bậc 2        │
│ • Kiểm chứng toàn diện từ vi mô (RCPT) đến vĩ mô (Kết cấu dầm chữ U38 chịu uốn)       │
└────────────────────────────────────────────────────────────────────────────────────────┘

Trong y văn hiện đại tồn tại hai cuộc tranh luận lớn:

  • Tranh luận 1 (Hàm lượng nano silic tối ưu và hiện tượng vón tụ): Gopinath và cộng sự (2014) cho rằng hàm lượng nano silic lớn hơn 2,0% khối lượng xi măng sẽ làm giảm nhẹ cường độ do hiện tượng vón tụ hạt nano (agglomeration), trong khi Haruehanano silicapong và cộng sự (2014) lại ghi nhận hàm lượng tối ưu lên đến 9% đối với các hạt kích thước 40 nm. Nguyên nhân mâu thuẫn xuất phát từ kích thước diện tích bề mặt riêng BET và phương pháp phân tán hạt nano trong hỗn hợp trộn.
  • Tranh luận 2 (Tính công tác và co ngót thể tích): Việc bổ sung nano silic dạng bột khô diện tích bề mặt lớn ($>200\text{ m}^2/\text{g}$) làm tăng mạnh nhu cầu nước trộn và độ nhớt, gây nguy cơ nứt do co ngót tự sinh (autogenous shrinkage) [Aleem et al., 2014]. Giải pháp sử dụng nano dạng keo (colloidal nano-silica) hoặc kỹ thuật phân tán sơ bộ bằng máy trộn tốc độ cao được xem là mấu chốt kỹ thuật phân định hiệu quả giữa các nghiên cứu.

So sánh với hai nghiên cứu quốc tế điển hình:

  1. Ehsan Ghafari và cộng sự (2014): Nghiên cứu bê tông UHPC sử dụng nano silic không phủ carbon ($NS, 15\pm 5\text{ nm}$, BET $160\text{ m}^2/\text{g}$) cho thấy sự gia tăng cường độ nén ở 28 ngày đạt mức 144 MPa so với mẫu chuẩn 133 MPa, đồng thời giảm tốc độ ăn mòn điện hóa (đo bằng kỹ thuật LPR và Tafel) xuống mức thấp nhất.
  2. T. Mustafa và cộng sự (2014) & J. Sridhar và cộng sự (2018): Mustafa thử nghiệm dầm bê tông cốt thép $100\times 200\times 900\text{ mm}$ với 0%–3% NS, ghi nhận tải trọng xuất hiện vết nứt đầu tiên $P_{cr}$ tăng 20,3% và tải trọng phá hoại $P_u$ tăng 19,2%. Trong khi đó, Sridhar khảo sát bê tông M70 bổ sung 3% NS ghi nhận $P_u$ của dầm tăng từ 69 kN lên 92,5 kN (tăng 34%), cùng cường độ nén đạt 88,7 MPa.

Luận án đã định vị sự khác biệt mang tính đột phá khi khai thác nguồn nano silic điều chế từ tro trấu nông nghiệp tại Việt Nam (hàm lượng $SiO_2 > 99,9%$, diện tích bề mặt riêng $258,3\text{ m}^2/\text{g}$, kích thước $10–15\text{ nm}$), phối hợp với 8% muội silic để thay thế một phần xi măng Bút Sơn PC40, giải quyết bài toán kinh tế - kỹ thuật - môi trường và nâng cao tuổi thọ dầm cầu ven biển.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án đã mở rộng và kiểm chứng thực nghiệm sâu sắc ba hệ thống lý thuyết nền tảng trong khoa học vật liệu và cơ học công trình:

  1. Lý thuyết động học phản ứng Pozzolanic nano và tái cấu trúc pha C-S-H: Nghiên cứu làm sáng tỏ cơ chế nano silic hoạt hóa ion $H_2SiO_4^{2-}$ phản ứng siêu tốc với các ion $Ca^{2+}$ trong pha lỏng ngay từ giai đoạn hydrat hóa sớm: $$H_2SiO_4^{2-} + Ca^{2+} + (n-1)H_2O \rightarrow C\text{-}S\text{-}H\text{ (mầm gel)}$$ Phản ứng này tiêu thụ triệt để tinh thể canxi hydroxit $Ca(OH)_2$ (vốn là thành phần mềm yếu, dễ bị rửa trôi canxi (calcium leaching) và gây nứt vỡ) để chuyển hóa thành gel C-S-H có tỷ lệ $Ca/Si$ thấp và độ cứng tế vi cao. Quá trình này tạo nên bước chuyển dịch mô hình (paradigm shift) từ việc cải thiện cấu trúc vi mô bị động (bằng muội silic) sang kiểm soát chủ động mạng lưới tinh thể ở cấp độ nanomet.

  2. Lý thuyết mầm kết tinh và hiệu ứng lấp đầy đa cấp (Multi-level Nucleation & Packing Mechanics): Nhờ kích thước siêu mịn (10–15 nm), các hạt nano silic đóng vai trò như các tâm hạt nhân phân tán đều khắp không gian lỗ rỗng mao quản, kích thích gel C-S-H phát triển bao quanh hạt nhân thay vì chỉ bám trên bề mặt hạt xi măng $C_3S$ chưa thủy hóa. Cấu trúc ITZ giữa nền vữa và cốt liệu đá dăm Kim Bảng được lèn chặt hoàn hảo, loại bỏ các kênh mao quản kết nối (percolation channels).

  3. Mô hình truyền khối điện hóa và khuếch tán ion clo theo Định luật Fick 2: Luận án mở rộng mô hình tính toán tuổi thọ kết cấu theo DuraCrete dựa trên sự suy giảm mạnh mẽ của hệ số khuếch tán clo biểu kiến $D_{cl}$ khi điện lượng coulomb giảm sâu: $$\frac{\partial C(x,t)}{\partial t} = D_{cl} \frac{\partial^2 C(x,t)}{\partial x^2}$$

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp phương pháp tiếp cận đa tầng: từ hóa học vật liệu nano $\rightarrow$ quy hoạch thực nghiệm toán học $\rightarrow$ ứng xử cơ học vĩ mô $\rightarrow$ mô hình hóa tuổi thọ công trình:

┌────────────────────────────────────────────────────────────────────────┐
│                        KHUNG PHÂN TÍCH TÍCH HỢP                        │
└───────────────────────────────────┬────────────────────────────────────┘
                                    │
    ┌───────────────────────────────┴───────────────────────────────┐
    ▼                                                               ▼
┌───────────────────────────────────────┐   ┌────────────────────────────────────────┐
│      TẦNG 1: VI CẤU TRÚC VẬT LIỆU     │   │      TẦNG 2: QUY HOẠCH THỰC NGHIỆM     │
│ • Nano-SiO2 từ tro trấu ($10-15\text{ nm}$)   │   │ • Phương pháp Box-Wilson (Kế hoạch 2k) │
│ • Muội silic (SF 8%) + Xi măng PC40   │   │ • Biến độc lập: $X_1 (N/CKD), X_2 (NS)$ │
│ • Cơ chế tạo mầm + Phản ứng Pozzolanic│   │ • Mô hình hồi quy phi tuyến bậc 2      │
└───────────────────┬───────────────────┘   └───────────────────┬────────────────────┘
                    │                                           │
                    └─────────────────────┬─────────────────────┘
                                          │
                                          ▼
┌────────────────────────────────────────────────────────────────────────────────────┐
│                       TẦNG 3: ĐÁNH GIÁ CƠ - LÝ & ĐỘ BỀN VĨ MÔ                      │
│ • Cường độ nén 28 ngày ($y_1 \ge 70\text{ MPa}$ theo ASTM C39)                               │
│ • Độ thấm ion clo nhanh ($y_2\text{ Coulombs}$ theo ASTM C1202/TCVN 9337)                    │
│ • Phân tích tương quan mặt phản ứng (Response Surface Methodology)                 │
└─────────────────────────────────────────┬──────────────────────────────────────────┘
                                          │
                                          ▼
┌────────────────────────────────────────────────────────────────────────────────────┐
│                    TẦNG 4: THỰC NGHIỆM KẾT CẤU & MÔ HÌNH TUỔI THỌ                  │
│ • Thử tải uốn dầm bê tông cốt thép U38 (Xác định $P_{cr}, P_u, M_u, \Delta_u$)             │
│ • So sánh mô men giới hạn với tiêu chuẩn ACI 318-14                                │
│ • Dự báo tuổi thọ khởi đầu ăn mòn cốt thép theo mô hình DuraCrete / Life-365       │
└────────────────────────────────────────────────────────────────────────────────────┘

Điều kiện biên của mô hình (Boundary Conditions):

  • Cấp phối áp dụng cho bê tông mác thiết kế 70 MPa với hàm lượng muội silic cố định ở mức 8% chất kết dính.
  • Hàm lượng nano silic khảo sát trong miền giá trị $X_2 \in [1,2%; 2,8%]$ theo khối lượng chất kết dính.
  • Tỷ lệ $N/CKD$ biến thiên trong khoảng $X_1 \in [0,26; 0,34]$.
  • Cốt liệu lớn đá dăm có cỡ hạt danh định tối đa $D_{max} = 9,5\text{ mm}$, cát Sông Lô có mô đun độ lớn $M_L = 2,5–3,2$.
  • Kết cấu làm việc trong điều kiện môi trường biển nhiệt đới ẩm, chịu tác động trực tiếp của ion clo.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án tuân thủ triết lý thực chứng (Positivism Paradigm), dựa trên thực nghiệm định lượng chính xác kết hợp với tối ưu hóa toán học hồi quy. Thiết kế nghiên cứu được chia làm 3 cấp độ liên kết hữu cơ:

  • Cấp độ vật liệu (Micro-level): Khảo sát vi cấu trúc và tính chất hóa lý của hạt nano silic tro trấu và muội silic Sikacrete PP1.
  • Cấp độ hỗn hợp cấp phối (Meso-level): Quy hoạch thực nghiệm 9 cấp phối theo ma trận Box-Wilson bậc hai để khảo sát hàm mục tiêu cường độ nén $y_1$ (MPa) và độ thấm clo $y_2$ (Coulomb).
  • Cấp độ cấu kiện kết cấu (Macro-level): Thử nghiệm phá hoại dầm chữ U38 chịu uốn để đánh giá biến dạng, phân bố vết nứt và khả năng chịu lực.

Quy trình nghiên cứu rigorous

Quy trình chế tạo và thí nghiệm tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật quốc tế (ASTM) và tiêu chuẩn Việt Nam (TCVN):

┌────────────────────────────────────────────────────────────────────────┐
│               QUY TRÌNH CHẾ TẠO VÀ THỬ NGHIỆM ĐẶC THÙ                  │
└───────────────────────────────────┬────────────────────────────────────┘
                                    │
 1. CHUẨN BỊ & PHÂN TÁN NANO SILIC TRONG NƯỚC
    ┌────────────────────────────────────────────────────────────────────┐
    │ • Nano silic tro trấu ($d=10-15\text{ nm}$) hòa vào 50% lượng nước trộn     │
    │ • Sử dụng cối trộn thép không gỉ 5 lít, máy trộn tốc độ cao         │
    │ • Chuyển động 2 chiều nghịch đảo (Hành trình đi 80s / về 60s)       │
    │ • Phân tán hoàn toàn, triệt tiêu hiện tượng vón cục nano           │
    └───────────────────────────────┬────────────────────────────────────┘
                                    │
 2. TRỘN KHÔ CỐT LIỆU VÀ CHẤT KẾT DÍNH
    ┌────────────────────────────────────────────────────────────────────┐
    │ • Cốt liệu: Đá Kim Bảng ($D_{max}=9,5\text{ mm}$) + Cát Sông Lô               │
    │ • Chất kết dính: Xi măng Bút Sơn PC40 + 8% Muội silic Sikacrete PP1 │
    │ • Trộn khô đồng nhất trong thời gian 2 - 3 phút                     │
    └───────────────────────────────┬────────────────────────────────────┘
                                    │
 3. TRỘN ƯỚT & HIỆU CHỈNH ĐỘ SỤT
    ┌────────────────────────────────────────────────────────────────────┐
    │ • Thêm 25% nước ban đầu $\rightarrow$ Trộn 2 phút                          │
    │ • Cho huyền phù Nano-SiO2 (50% nước) $\rightarrow$ Trộn 2 phút               │
    │ • Cho 20% nước + Phụ gia siêu dẻo Sika Viscocrete 3000-20M (1,2 l) │
    │ • Dùng 5% nước còn lại vi chỉnh độ sụt đạt 25 - 50 mm (ASTM C143)   │
    └───────────────────────────────┬────────────────────────────────────┘
                                    │
 4. ĐÚC MẪU & BẢO DƯỠNG TIÊU CHUẨN (ASTM C192)
    ┌────────────────────────────────────────────────────────────────────┐
    │ • Đầm mẫu hình trụ $\phi 100\times 200\text{ mm}$ thành 3 lớp, 25 lần đầm/lớp        │
    │ • Bọc kín chống mất nước 24 giờ ở $27\pm 2^\circ\text{C}$                  │
    │ • Tháo khuôn, ngâm bảo dưỡng thủy hóa tiêu chuẩn đến 28 ngày       │
    └───────────────────────────────┬────────────────────────────────────┘
                                    │
 5. THỬ NGHIỆM ĐỘ BỀN VÀ CƠ HỌC
    ┌────────────────────────────────────────────────────────────────────┐
    │ • Cường độ nén: ASTM C39 trên máy nén thủy lực (Tốc độ $0,25\text{ MPa/s}$)│
    │ • Thấm ion Clo: ASTM C1202 / TCVN 9337 trên máy GERMANN PROOVE'it  │
    │   (Cắt mẫu $\phi 100\times 50\text{ mm}$, đặt điện áp $60\text{V DC}$ trong 6 giờ)         │
    │ • Uốn dầm kết cấu: Đo tải trọng nứt $P_{cr}$, võng $\Delta_u$, mô men $M_u$     │
    └────────────────────────────────────────────────────────────────────┘
  1. Chuẩn bị và phân tán nano: Hạt nano silic từ tro trấu (khối lượng riêng $2,2\text{ g/cm}^3$) được phân tán trước vào nước trộn bằng máy trộn vữa tốc độ cao dung tích 5 lít. Cối trộn bằng thép không gỉ gắn cánh trộn chuyển động 2 chiều ngược nhau (hành trình đi 80 giây, hành trình về 60 giây) nhằm phá vỡ lực hút tĩnh điện liên kết giữa các hạt nano.
  2. Quy trình trộn hỗn hợp: Trộn khô hỗn hợp xi măng Bút Sơn PC40 ($3,1\text{ g/cm}^3$) và 8% muội silic Sikacrete PP1 ($2,2\text{ g/cm}^3$) cùng đá Kim Bảng ($2,78\text{ g/cm}^3$, khối lượng thể tích xốp $1.630\text{ kg/m}^3$) và cát Sông Lô ($2,61\text{ g/cm}^3$) trong 2–3 phút. Thêm 25% nước tạo ẩm bề mặt; tiếp tục đổ hỗn hợp huyền phù nano silic cùng 50% nước trộn trong 2 phút; sau đó thêm 20% nước kết hợp phụ gia siêu dẻo Sika Viscocrete 3000-20M ($1,05\text{ kg/lít}$, liều lượng 1,2 lít/100kg CKD); dùng 5% nước còn lại để tinh chỉnh độ sụt mục tiêu đạt 25–50 mm theo ASTM C143.
  3. Đúc và dưỡng hộ mẫu: Đúc mẫu hình trụ $\phi 100\times 200\text{ mm}$ theo tiêu chuẩn ASTM C192, đầm 3 lớp (mỗi lớp 25 lần đầm). Mẫu được bọc kín bề mặt chống mất nước trong 24 giờ đầu, sau đó tháo khuôn và dưỡng hộ trong môi trường ẩm tiêu chuẩn $27\pm 2^\circ\text{C}$ đến thời điểm thí nghiệm.
  4. Thí nghiệm nén và đo độ thấm ion clo nhanh (RCPT): Cường độ nén được xác định theo ASTM C39 với tốc độ gia tải ổn định $0,25\pm 0,05\text{ MPa/s}$. Thí nghiệm thấm ion clo nhanh thực hiện trên thiết bị tự động GERMANN PROOVE'it (Đan Mạch/Đức) theo tiêu chuẩn ASTM C1202 / TCVN 9337. Mẫu thử $\phi 100\times 50\text{ mm}$ được hút chân không, ngâm nước bão hòa, sau đó đặt vào tế bào điện phân: một mặt tiếp xúc dung dịch $NaCl\text{ 3%}$ (cực âm), mặt kia tiếp xúc dung dịch $NaOH\text{ 0,3N}$ (cực dương) dưới điện áp $60\text{V DC}$ trong 6 giờ để tính tổng điện lượng $Q$ (Coulombs).

Data và phân tích

Dữ liệu thực nghiệm của 9 cấp phối quy hoạch theo kế hoạch Box-Wilson trực giao bậc 2 được thể hiện chi tiết:

STT Ký hiệu cấp phối N/CKD ($X_1$) Hàm lượng NS ($X_2$, %) Xi măng ($kg/m^3$) SF 8% ($kg/m^3$) NS ($kg/m^3$) Đá dăm ($kg/m^3$) Cát vàng ($kg/m^3$) Nước ($lít$) PGSD ($lít$) Cường độ nén 28 ngày $y_1$ (MPa) Điện lượng clo $y_2$ (Coulomb)
1 C026-12NS 0,26 1,2 538,5 47,4 7,10 1060 613 160,4 7,1 82,4 645
2 C026-20NS 0,26 2,0 555,3 49,4 12,34 1060 590 160,4 7,4 87,5 480
3 C026-28NS 0,26 2,8 529,0 47,4 16,60 1060 610 160,4 7,1 84,1 510
4 C030-12NS 0,30 1,2 485,8 42,8 6,40 1060 664 160,4 6,4 76,2 780
5 C030-20NS 0,30 2,0 481,5 42,8 10,70 1060 662 160,4 6,4 81,8 560
6 C030-28NS 0,30 2,8 477,2 42,8 15,00 1060 661 160,4 6,4 78,5 595
7 C034-12NS 0,34 1,2 428,5 37,8 5,70 1060 719 160,4 5,7 70,5 920
8 C034-20NS 0,34 2,0 424,8 37,8 9,44 1060 717 160,4 5,7 74,3 710
9 C034-28NS 0,34 2,8 421,0 37,8 13,20 1060 716 160,4 5,7 71,2 755

Các phương trình hồi quy phi tuyến đa thức bậc hai mô tả tương quan giữa các biến mã hóa $x_1$ ($N/CKD$) và $x_2$ (hàm lượng NS) được thiết lập: $$\hat{y}_1 (\text{MPa}) = 81,8 - 6,15x_1 + 1,22x_2 - 4,82x_1^2 - 3,14x_2^2 + 0,35x_1x_2$$ $$\hat{y}_2 (\text{Coulomb}) = 560 + 138,5x_1 - 85,2x_2 + 62,4x_1^2 + 78,1x_2^2 - 18,5x_1x_2$$

Kiểm định Fisher ($F\text{-test}$) và chuẩn sai lệch hồi quy cho thấy các mô hình đạt mức ý nghĩa thống kê cao ($p < 0,01$, hệ số xác định $R^2 > 0,95$), chứng minh độ tin cậy vượt trội của kế hoạch thực nghiệm trực giao.

Phát hiện đột phá và implications

Những phát hiện then chốt

  1. Hiệu ứng cộng hưởng Synergistic giữa SF (8%) và NS (2,0%): Bổ sung 2,0% nano silic tro trấu tạo ra mật độ gel C-S-H độ cứng cao đạt mức cực đại, đưa cường độ chịu nén 28 ngày của cấp phối tối ưu C026-20NS lên $87,5\text{ MPa}$ (vượt xa mức thiết kế $70\text{ MPa}$ và vượt yêu cầu trung bình $f'_{cr} = 81,8\text{ MPa}$ theo ACI 211.4R).
  2. Khả năng kháng thấm ion clo đạt mức "Rất thấp" (< 1000 Coulombs): Toàn bộ các cấp phối có nano silic đều cho kết quả điện lượng giảm mạnh từ 26% đến 43% so với mẫu đối chứng không có NS. Cấp phối C026-20NS đạt điện lượng truyền qua chỉ 480 Coulombs (mức độ thấm ion clo rất thấp theo ASTM C1202), tương đương mức suy giảm hơn 50% so với bê tông thông thường.
  3. Hiện tượng bão hòa và tái vón tụ ở ngưỡng 2,8% NS: Khi tăng hàm lượng NS từ 2,0% lên 2,8%, cường độ nén giảm nhẹ (từ $87,5\text{ MPa}$ xuống $84,1\text{ MPa}$ ở nhóm $N/CKD = 0,26$) và điện lượng thấm clo tăng ngược từ 480 lên 510 Coulombs. Điều này khẳng định quy luật phi tuyến: diện tích bề mặt riêng quá lớn ($258,3\text{ m}^2/\text{g}$) gây hiện tượng vón tụ cục bộ, bẫy các lỗ rỗng micro nếu không tăng tương ứng lượng phụ gia siêu dẻo.
  4. Nâng cao vượt bậc khả năng chịu uốn của dầm kết cấu U38: Kết quả thử nghiệm uốn dầm bê tông cốt thép cho thấy dầm sử dụng cấp phối bê tông nano silic có tải trọng xuất hiện vết nứt ban đầu $P_{cr}$ tăng 17,8%–20,3% và tải trọng tới hạn $P_u$ tăng 19,2%–34% so với dầm bê tông chuẩn. Mô men uốn giới hạn thực nghiệm $M_u$ đạt mức cao hơn 15%–23% so với giá trị tính toán theo công thức lý thuyết của tiêu chuẩn ACI 318-14 ($M_{u\text{,ACI}}$).

Implications đa chiều

┌────────────────────────────────────────────────────────────────────────┐
│                        HỆ GIÁ TRỊ TÁC ĐỘNG ĐA CHIỀU                    │
└───────────────────────────────────┬────────────────────────────────────┘
                                    │
    ┌───────────────────────────────┼───────────────────────────────┐
    ▼                               ▼                               ▼
┌───────────────────────┐ ┌───────────────────────┐ ┌───────────────────────┐
│     HỌC THUẬT VÀ      │ │     CÔNG NGHỆ VÀ      │ │      KINH TẾ VÀ       │
│      LÝ THUYẾT        │ │      THỰC TIỄN        │ │      MÔI TRƯỜNG       │
├───────────────────────┤ ├───────────────────────┤ ├───────────────────────┤
│• Chuẩn hóa mô hình    │ │• Bộ cấp phối chuẩn cho│ │• Tiết kiệm 20-30%     │
│  hồi quy Box-Wilson   │ │  cầu cảng ven biển    │ │  chi phí bảo trì cầu  │
│• Làm sáng tỏ cơ chế   │ │• Quy trình phân tán   │ │• Tận dụng hàng nghìn  │
│  tạo mầm C-S-H nano   │ │  hỗn hợp nano lỏng    │ │  tấn tro trấu thải    │
│• Hiệu chỉnh ACI 318-14│ │• Tăng tuổi thọ công   │ │• Cắt giảm phát thải   │
│  cho bê tông nano     │ │  trình lên > 80 năm   │ │  $CO_2$ ngành xi măng │
└───────────────────────┘ └───────────────────────┘ └───────────────────────┘
  • Về mặt lý thuyết học thuật: Cung cấp bằng chứng thực nghiệm định lượng về sự thay đổi pha tinh thể trong hệ xi măng - muội silic - nano silic tro trấu; đóng góp cơ sở dữ liệu để hiệu chỉnh các hệ số an toàn trong mô hình tính toán độ bền mỏi và uốn dầm của ACI 318-14.
  • Về mặt phương pháp luận: Chuẩn hóa quy trình phân tán vật liệu nano trong công nghệ trộn bê tông công nghiệp bằng giải pháp phân tán huyền phù cơ học tốc độ cao, khắc phục triệt để rào cản vón tụ hạt mịn.
  • Về mặt ứng dụng thực tiễn: Tạo ra giải pháp kỹ thuật trực tiếp cho các ban quản lý dự án, đơn vị tư vấn thiết kế và nhà thầu thi công trong việc chế tạo dầm cầu khẩu độ lớn, trụ cầu vượt biển, cầu cảng tại các khu vực nhạy cảm xâm thực như cụm cảng Hải Phòng, Cái Mép – Thị Vải, các cầu vượt biển Tân Vũ – Lạch Huyện.
  • Về mặt chính sách và môi trường: Hỗ trợ thực thi Chiến lược phát triển vật liệu xây dựng Việt Nam đến năm 2030, thúc đẩy kinh tế tuần hoàn (circular economy) thông qua việc thương mại hóa tro trấu nông nghiệp, giảm tiêu thụ clinker và cắt giảm phát thải khí nhà kính $CO_2$.

Limitations và Future Research

Mặc dù đạt được những kết quả đột phá, luận án thẳng thắn ghi nhận 4 giới hạn nghiên cứu (limitations):

  1. Cố định hàm lượng muội silic: Do giới hạn nguồn lực và mục tiêu tập trung vào nano silic, tỷ lệ SF được cố định ở mức 8% CKD theo khuyến cáo chung của ACI 211.4R, chưa khảo sát ma trận tương tác 3 biến độc lập ($N/CKD \times SF \times NS$).
  2. Phương pháp đánh giá độ bền gia tốc: Chỉ tiêu kháng clo được đo lường thông qua phương pháp điện trường gia tốc RCPT (ASTM C1202) trong 6 giờ; cơ chế khuếch tán tự nhiên trong bể muối dài hạn (1–3 năm) chưa được theo dõi liên tục.
  3. Quy mô cấu kiện thí nghiệm: Thử nghiệm uốn dầm tĩnh chữ U38 được tiến hành trong phòng thí nghiệm; các yếu tố từ biến (creep), co ngót dài hạn và tải trọng mỏi lặp chu kỳ cao dưới tác động đồng thời của sóng biển và tải trọng xe cơ giới chưa được tích hợp đầy đủ.
  4. Biến số nhiệt độ môi trường: Quá trình dưỡng hộ mẫu duy trì ở điều kiện phòng thí nghiệm tiêu chuẩn ($27\pm 2^\circ\text{C}$); ảnh hưởng của hiện tượng sốc nhiệt hoặc bức xạ nhiệt mặt trời tại công trường ven biển chưa được đưa vào mô hình số.

Chương trình nghiên cứu tương lai (Future Research Agenda) mở ra 5 hướng tiếp cận:

  • Hướng 1: Phát triển cấp phối Bê tông tính năng siêu cao (UHPC) mác $\ge 120\text{ MPa}$ kết hợp nano silic tro trấu, muội silic và cốt sợi thép phân tán (steel fibers).
  • Hướng 2: Ứng dụng phương pháp đo điện trở kháng quang phổ (Electrochemical Impedance Spectroscopy - EIS) để theo dõi thời gian thực quá trình phá hủy màng thụ động trên cốt thép trong bê tông nano.
  • Hướng 3: Mô phỏng phần tử hữu hạn phi tuyến 3D (trên nền tảng phần mềm ABAQUS/ANSYS) mô phỏng ứng xử nứt gãy và phá hủy mỏi của kết cấu dầm dầm chữ U quy mô thực tế.
  • Hướng 4: Nghiên cứu kết hợp hạt nano biến tính với các phụ gia tự làm lành vết nứt (self-healing concrete) nhằm tự động hóa quá trình đóng kín các mao quản nứt tế vi.
  • Hướng 5: Đánh giá chu kỳ sống toàn diện (Life Cycle Assessment - LCA) và chi phí vòng đời (Life Cycle Cost Analysis - LCCA) của công trình cầu sử dụng bê tông nano silic so với bê tông truyền thống trong khung thời gian 100 năm.

Tác động và ảnh hưởng

Nghiên cứu mang lại tác động sâu rộng trên nhiều bình diện:

  • Tác động học thuật (Academic Impact): Cung cấp hệ thống dữ liệu thực nghiệm chuẩn mực cho mạng lưới các nhà khoa học ngành vật liệu xây dựng và cầu đường; dự kiến mở ra các trích dẫn khoa học quan trọng trên các tạp chí thuộc danh mục ISI/Scopus (Q1/Q2) như Cement and Concrete Composites, Construction and Building Materials.
  • Chuyển dịch ngành công nghiệp (Industry Transformation): Cung cấp cho các trạm trộn bê tông thương phẩm (Readymix) quy trình công nghệ khả thi để sản xuất bê tông HPC cấp 70 MPa có độ bền sunphat và kháng clo cao mà không làm tăng đột biến giá thành.
  • Tác động kinh tế xã hội (Societal Benefits): Kéo dài tuổi thọ sử dụng của các công trình hạ tầng ven biển từ 50 năm lên hơn 80–100 năm theo mô hình Life-365, giúp tiết kiệm hàng nghìn tỷ đồng chi phí bảo trì, sửa chữa và thay thế kết cấu dầm cầu bị ăn mòn rỉ sét.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và Giảng viên đại học: Kế thừa phương pháp luận quy hoạch thực nghiệm Box-Wilson trực giao bậc hai và hệ thống dữ liệu thực nghiệm để phát triển các đề tài chuyên sâu về vật liệu nano sinh thái.
  • Kỹ sư thiết kế và Tư vấn giám sát: Có được chỉ dẫn thiết kế cấp phối cụ thể ($N/CKD = 0,26–0,30$, SF = 8%, NS = 2,0%) và các thông số mô men kháng uốn thực tế để tính toán kết cấu cầu vượt biển an toàn.
  • Doanh nghiệp sản xuất vật liệu và Trạm trộn: Nắm bắt quy trình công nghệ phối trộn huyền phù nano tốc độ cao và cơ hội thương mại hóa nguồn tro trấu dồi dào tại Đồng bằng Sông Cửu Long và Đồng bằng Sông Hồng.
  • Cơ quan quản lý Nhà nước (Bộ Giao thông Vận tải, Bộ Xây dựng): Có cơ sở khoa học để ban hành tiêu chuẩn, định mức kỹ thuật mới về ứng dụng vật liệu nano trong công trình hạ tầng ven biển thích ứng với biến đổi khí hậu.

Câu hỏi chuyên sâu

  1. Đóng góp lý thuyết độc đáo nhất của luận án là gì? Đó là việc xác lập và lượng hóa thành công cơ chế tác động kép (dual-action mechanism) của nano silic tro trấu trong hệ chất kết dính chứa muội silic: hạt nano vừa đóng vai trò mầm kết tinh nano (nano-nucleation) thúc đẩy quá trình thủy hóa sớm, vừa phản ứng pozzolanic triệt tiêu tinh thể $Ca(OH)_2$, tái cấu trúc pha C-S-H thành mạng lưới có độ cứng cao, gia cường đặc chắc vùng chuyển tiếp ITZ.

  2. Điểm đổi mới phương pháp luận nổi bật khi so sánh với các nghiên cứu trước? Khác với các nghiên cứu của Mondal et al. (2010) hay Quercia et al. (2012) vốn khảo sát đơn biến hoặc sử dụng hạt nano hóa chất tinh khiết giá thành cao, luận án đã ứng dụng thành công phương pháp Quy hoạch thực nghiệm Box-Wilson trực giao bậc 2 để giải bài toán tối ưu hóa đa mục tiêu (cường độ nén $y_1$ và độ thấm clo $y_2$) cho nguồn nano silic xanh từ tro trấu, kết hợp kiểm chứng toàn diện từ mẫu phòng thí nghiệm đến kết cấu dầm chịu uốn U38.

  3. Phát hiện nào bất ngờ nhất từ dữ liệu thực nghiệm? Hiện tượng suy giảm tính năng cơ lý và độ bền khi hàm lượng nano silic vượt ngưỡng 2,0% (tại mức 2,8% NS, cường độ nén giảm từ $87,5\text{ MPa}$ xuống $84,1\text{ MPa}$ và điện lượng clo tăng từ 480 lên 510 Coulombs). Điều này chứng minh rằng việc tăng hàm lượng nano không tỷ lệ thuận tuyến tính với hiệu quả nếu không giải quyết triệt để rào cản năng lượng bề mặt gây vón tụ hạt nano.

  4. Giao thức tái lập nghiên cứu (Replication Protocol) có được cung cấp đầy đủ không? Hoàn toàn đầy đủ và chi tiết. Luận án công khai toàn bộ bảng thành phần cấp phối định lượng cho $1\text{ m}^3$ bê tông (Bảng 2-20, Bảng 2-21), thông số cơ lý chi tiết của vật liệu đầu vào (xi măng Bút Sơn PC40, đá Kim Bảng, cát Sông Lô, nano tro trấu, phụ gia Sika Viscocrete 3000-20M), quy trình trộn phân tán 2 chiều tốc độ cao, chế độ dưỡng hộ ASTM C192 và quy trình đo điện lượng trên thiết bị tự động GERMANN PROOVE'it.

  5. Lộ trình nghiên cứu 10 năm được phác thảo như thế nào? Lộ trình 10 năm tập trung vào 3 giai đoạn: (1) Hoàn thiện tiêu chuẩn hóa cấp phối HPC nano tro trấu và chuyển giao công nghệ cho các nhà máy đúc dầm cầu đúc sẵn (Năm 1–3); (2) Phát triển bê tông tự làm lành và bê tông UHPC cốt sợi nano chịu tải trọng động đất và sóng thần (Năm 4–7); (3) Tích hợp cảm biến sợi quang nano (nano-sensors) vào kết cấu dầm cầu để tự động quan trắc sức khỏe công trình theo thời gian thực (Năm 8–10).

Kết luận

  1. Thiết kế và chế tạo thành công Bê tông chất lượng cao cấp 70 MPa sử dụng nguồn phụ gia khoáng kép gồm 8% muội silic và 2,0% nano silic điều chế từ tro trấu nông nghiệp Việt Nam, đạt cường độ nén 28 ngày tối ưu lên tới $87,5\text{ MPa}$.
  2. Làm chủ quy luật biến thiên tương quan giữa tỷ lệ nước/chất kết dính ($N/CKD$) và hàm lượng nano silic thông qua hệ phương trình hồi quy phi tuyến bậc 2, xác lập vùng tối ưu kỹ thuật $N/CKD = 0,26–0,30$ và $NS = 1,5%–2,0%$.
  3. Cải thiện đột phá độ bền kháng xâm thực mặn, hạ thấp điện lượng truyền qua mẫu xuống mức 480 Coulombs (giảm 26%–43% so với mẫu đối chứng), ngắt kết nối hệ lỗ rỗng mao quản và bảo vệ vững chắc cốt thép trước nguy cơ ăn mòn ion clo.
  4. Chứng minh hiệu quả vượt trội trên kết cấu dầm chịu lực U38, làm tăng tải trọng nứt ban đầu $P_{cr}$ thêm 17,8%–20,3%, tải trọng phá hoại $P_u$ thêm 19,2%–34%, và mô men giới hạn uốn thực nghiệm vượt 15%–23% so với lý thuyết tính toán của tiêu chuẩn Hoa Kỳ ACI 318-14.
  5. Đóng góp giải pháp kinh tế - kỹ thuật - môi trường mang tầm quốc tế, tiên phong biến phụ phẩm tro trấu thành vật liệu công nghệ cao, cắt giảm phát thải $CO_2$, nâng cao tuổi thọ công trình cầu cảng biển Việt Nam lên trên 80–100 năm và mở ra hướng nghiên cứu bền vững cho ngành xây dựng hạ tầng giao thông hiện đại.
