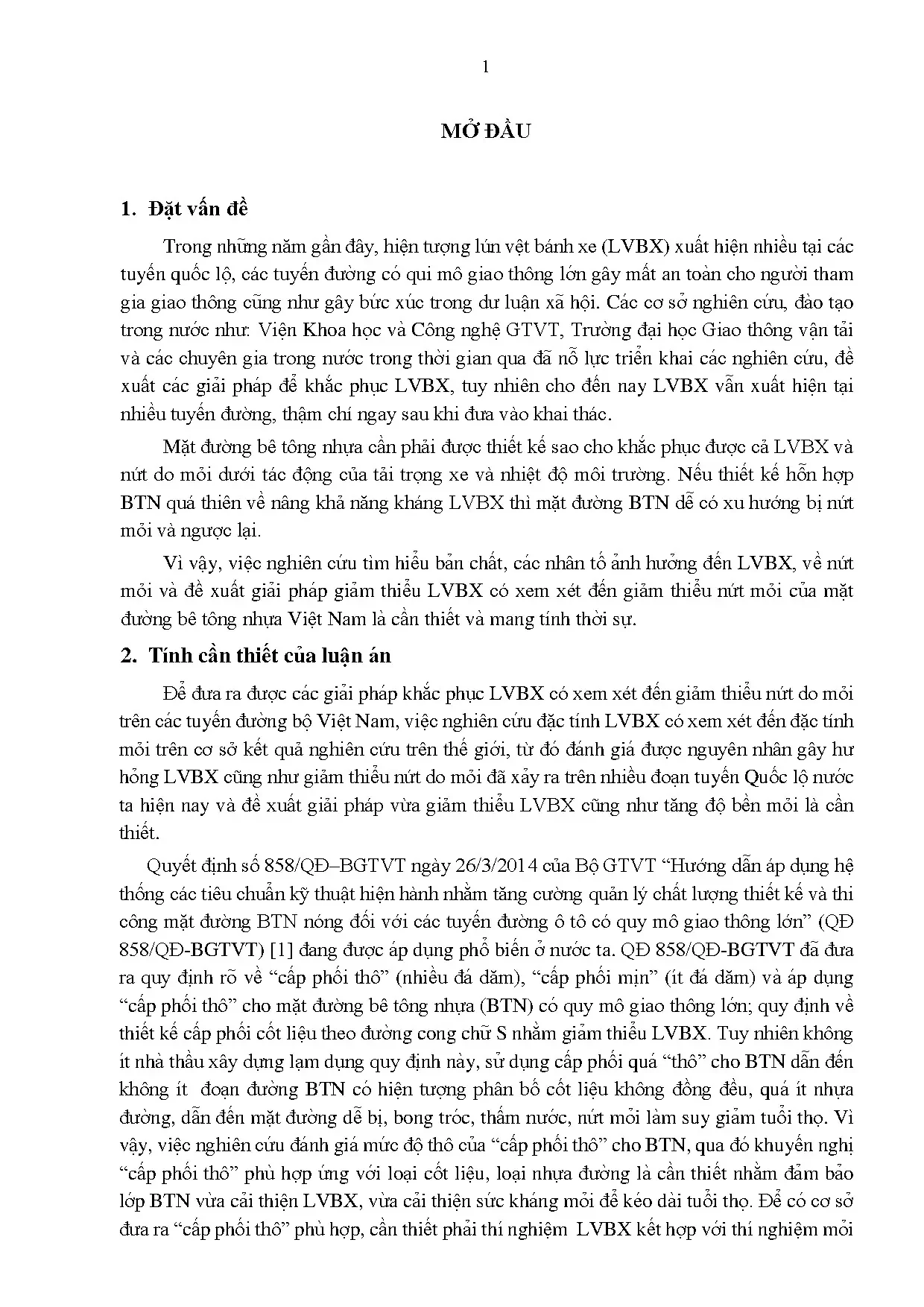

Tổng quan về luận án

Sự phát triển đột biến của lưu lượng phương tiện vận tải nặng cùng điều kiện khí hậu nhiệt đới gió mùa khắc nghiệt tại Việt Nam đã đặt kết cấu áo đường mềm trước những thách thức kỹ thuật chưa từng có. Trong giai đoạn 2011–2014, hiện tượng lún vệt bánh xe (LVBX – rutting) xuất hiện nghiêm trọng và lan rộng trên các tuyến huyết mạch như Quốc lộ 1A, Quốc lộ 3, Quốc lộ 18 và tuyến tránh Thành phố Vinh (cầu Bến Thủy II), gây mất an toàn giao thông và thiệt hại kinh tế lớn. Nhằm ứng phó với tình trạng này, Bộ Giao thông Vận tải đã ban hành Quyết định số 858/QĐ-BGTVT ngày 26/3/2014, định hướng ứng dụng "cấp phối thô" thiết kế theo đường cong chữ S để tăng cường khả năng chống cắt trượt. Tuy nhiên, sự mất cân đối trong thiết kế khi quá thiên về kháng LVBX đã dẫn đến hiện tượng mặt đường bê tông nhựa chặt (BTNC) bị phân tầng, thiếu hàm lượng vữa nhựa, dễ thấm nước và phát sinh hư hỏng nứt do mỏi (fatigue cracking) dạng da cá sấu ở chu kỳ khai thác sớm.

           Thiên về Kháng Lún                  Thiên về Kháng Mỏi
  Cấp phối quá thô      Tăng ma sát φ     Tăng vữa nhựa (C)   Cấp phối mịn
  Giảm nhựa (Vbe)       Kháng cắt tốt     Tăng độ dẻo         Giảm ma sát φ
  Dễ nứt mỏi, thấm nước Kháng lún cao     Dễ chảy dẻo         Kháng lún kém

Khoảng trống nghiên cứu (research gap) cấp bách đặt ra là: Chưa có nghiên cứu hệ thống nào tại Việt Nam thiết lập được tương quan định lượng đồng thời giữa mức độ thô của cấp phối cốt liệu với cả hai trạng thái phá hoại đối nghịch: biến dạng tích lũy vĩnh cửu (LVBX) và suy giảm độ cứng kéo uốn (độ bền mỏi). Các nghiên cứu trước đây như Trần Thiện Lưu (2015) hay Vũ Phương Thảo (2015) mới chỉ khảo sát đặc tính mỏi hoặc gia cường sợi trên một đường cong cấp phối đơn lẻ, chưa giải quyết được bài toán tối ưu hóa đa mục tiêu giữa cấp phối thô và loại chất liên kết bitum.

Luận án "Nghiên cứu một số yếu tố ảnh hưởng đến biến dạng lún vệt bánh xe có xét đến đặc tính mỏi của bê tông nhựa chặt làm lớp mặt đường Việt Nam" do Nghiên cứu sinh Bùi Ngọc Hưng thực hiện đã giải quyết toàn diện bài toán khoa học này. Luận án giải quyết 3 câu hỏi nghiên cứu trung tâm:

  • RQ1: Cơ chế phá hoại cục bộ và tương quan giữa tải trọng trục thực tế, trường nhiệt độ mặt đường và các khiếm khuyết vật liệu đối với hiện tượng LVBX trên các tuyến quốc lộ trọng điểm là gì?
  • RQ2: Mức độ thô của khung cốt liệu và tỷ lệ bột khoáng/nhựa có hiệu ($FB$) tác động như thế nào đến sự đánh đổi (trade-off) giữa cường độ kháng cắt ($\tau$) và tuổi thọ mỏi ($N_f$) của hỗn hợp BTNC 12,5 và BTNC 19?
  • RQ3: Đâu là ngưỡng giới hạn cấp phối thô tối ưu cho từng loại chất kết dính (nhựa đường gốc 60/70, 40/50 và nhựa cải thiện polime PMB III) nhằm đảm bảo đồng thời tiêu chuẩn lún vệt bánh xe và độ bền mỏi trong điều kiện Việt Nam?

Hệ thống giả thuyết khoa học được kiểm chứng bao gồm:

  • H1: Hư hỏng LVBX chảy dẻo trên quốc lộ Việt Nam tập trung chủ yếu trong phạm vi 10 cm lớp mặt, bắt nguồn từ sự suy giảm lực dính kết ($C$) dưới tác động đồng thời của nhiệt độ bề mặt vượt ngưỡng $60^\circ\text{C}$ và tải trọng trục thực tế vượt tải từ 2 đến 3 lần so với tải trọng trục tiêu chuẩn thiết kế 100 kN.
  • H2: Việc gia tăng hàm lượng đá dăm (tăng góc nội ma sát $\varphi$) theo đường cong chữ S của QĐ 858/QĐ-BGTVT sẽ làm tăng khả năng kháng LVBX tuyến tính nhưng làm suy giảm phi tuyến độ bền mỏi uốn dầm nếu chỉ số $FB$ vượt quá ngưỡng 1,2 hoặc thể tích nhựa có hiệu ($V_{be}$) bị suy giảm dưới mức tới hạn.
  • H3: Việc kết hợp cấp phối thô hợp lý với chất liên kết có mô đun lưu biến cắt động cao (nhựa 40/50 và PMB III) sẽ tạo ra cấu trúc khung xương đá chèn đá có khả năng tự phục hồi đàn hồi, vừa triệt tiêu biến dạng dẻo vĩnh cửu vừa kéo dài tuổi thọ mỏi của kết cấu áo đường mềm.

Khung lý thuyết của luận án tích hợp chặt chẽ giữa Tiêu chuẩn bền cắt trượt Mohr-Coulomb ($\tau = C + \sigma \tan\varphi$), Cơ học lưu biến Bitum nâng cao (Superpave Performance Grading - PG), và Nguyên lý thiết kế Cơ học - Thực nghiệm (Mechanistic-Empirical Pavement Design Guide - MEPDG). Quy mô nghiên cứu bao quát dữ liệu kiểm định hiện trường tại 11 dự án quốc lộ trọng điểm (với hơn 100 km chiều dài khảo sát) kết hợp chương trình thực nghiệm đa yếu tố trong phòng thí nghiệm với hàng trăm tổ mẫu BTNC 12,5 và BTNC 19 được chế bị và thử nghiệm trên hệ thống thiết bị vệt hằn bánh xe Hamburg và uốn dầm 4 điểm.

Literature Review và Positioning

Nghiên cứu về biến dạng vĩnh cửu và nứt mỏi mặt đường bê tông asphalt trên thế giới đã trải qua nhiều thập kỷ phát triển với các trường phái lý thuyết và phương pháp luận tiêu biểu. Trường phái Superpave của Hoa Kỳ (Cominsky et al., 1994; NCHRP Report 673, 2011) đã đặt nền móng cho việc phân loại chất kết dính theo cấp đặc tính PG dựa trên các chỉ tiêu lưu biến $G^/\sin\delta$ (kháng lún) và $G^\cdot\sin\delta$ (kháng mỏi) xác định bằng máy lưu biến cắt động (DSR). Trường phái Châu Âu (chương trình COST 347, 2000; tiêu chuẩn EN 13108-1/EN 13108-4) và Trường phái Anh Quốc (Đại học Nottingham - Brown & Pell) tiếp cận biến dạng vĩnh cửu thông qua mô phỏng gia tải thực tế (Accelerated Load Testing - ALT, Hamburg Wheel-Tracking - HWTD, French Rutting Tester - FRT) và thí nghiệm từ biến động (RLA).

                      TỔNG HỢP CÁC TRƯỜNG PHÁI NGHIÊN CỨU

   Trường phái Mỹ (Superpave / NCHRP)        Trường phái Châu Âu (LCPC / COST / CEN)

Trong y văn tồn tại hai cuộc tranh luận lý thuyết lớn:

  1. Tranh luận về phương thức gia tải trong thí nghiệm mỏi: Stuart et al. (2002) và Deacon et al. (1994) chứng minh rằng chế độ khống chế biến dạng (strain-controlled mode) mô phỏng chính xác ứng xử của lớp mặt đường asphalt có chiều dày mỏng đến trung bình ($< 125\text{ mm}$), trong khi chế độ khống chế ứng suất (stress-controlled mode) chỉ phản ánh đúng kết cấu tầng mặt rất dày ($> 125\text{ mm}$).
  2. Tranh luận về cấu trúc cấp phối cốt liệu và cơ chế chống biến dạng: Nhóm nghiên cứu thuộc Viện Asphalt Hoa Kỳ (Asphalt Institute) và Shell Research khẳng định việc gia tăng độ thô của cấp phối làm tăng góc nội ma sát $\varphi$, giảm nguy cơ mất ổn định cắt dẻo. Ngược lại, các nhà nghiên cứu Pháp (LCPC) cảnh báo rằng cấp phối quá thô làm suy giảm diện tích tiếp xúc đá - nhựa, tăng độ rỗng khung cốt liệu ($VMA$), dẫn đến hiện tượng thiếu hụt vữa nhựa lấp đầy ($VFA$), khiến vật liệu trở nên giòn và nhạy cảm với nứt mỏi dưới tác động của tải trọng lặp.

So sánh với các công trình quốc tế kinh điển:

  • Tiêu chuẩn Bang Texas và Colorado (AASHTO T324): Quy định chiều sâu vệt hằn lún tối đa $12,5\text{ mm}$ sau $10.000$ chu kỳ đối với bitum PG 64 và sau $20.000$ chu kỳ đối với bitum PG 76 trong môi trường nước $50^\circ\text{C}$.
  • Tiêu chuẩn Pháp NF EN 13108-1 (FRT): Quy định độ sâu LVBX phải $\le 5% - 10%$ chiều dày mẫu sau $30.000$ chu kỳ gia tải bằng bánh xe cao su áp lực $0,6\text{ MPa}$ ở $60^\circ\text{C}$.

Luận án đã định vị chuẩn xác khoảng trống lý thuyết và thực tiễn bằng cách: Tiếp thu quy chuẩn thí nghiệm tiên tiến thế giới (HWTD theo AASHTO T324 và uốn dầm 4 điểm 4PBT theo ASTM D7460-10), đối chiếu với hướng dẫn cấp phối chữ S của QĐ 858/QĐ-BGTVT và TCVN 8819:2011, từ đó thiết lập tương quan tương hỗ giữa cấp phối thô, loại bitum (60/70, 40/50, PMB III) và khả năng làm việc đồng thời kháng lún - kháng mỏi trong điều kiện khí hậu nhiệt đới gió mùa và tình trạng xe quá tải nặng đặc thù tại Việt Nam.

Đóng góp lý thuyết và khung phân tích

                      KHUNG PHÂN TÍCH TỔNG THỂ CỦA NGHIÊN CỨU

Đóng góp cho lý thuyết

Luận án mang lại những bước tiến lý luận quan trọng trong cơ học vật liệu mặt đường:

  1. Mở rộng lý thuyết phá hoại trượt Mohr-Coulomb cho bê tông asphalt đa pha: Chứng minh định lượng rằng cường độ kháng cắt $\tau$ của BTNC phụ thuộc vào sự tương hỗ không tách rời giữa góc nội ma sát $\varphi$ (do độ góc cạnh, độ nhám và khung chèn của cốt liệu thô quyết định) và lực dính $C$ (do độ dính bám của vữa nhựa asphalt màng mỏng quyết định). Khi các nhà thầu tăng tỷ lệ đá dăm quá mức để tăng $\varphi$ nhưng làm giảm lượng nhựa có hiệu ($P_{be}$), lực dính $C$ bị triệt tiêu nghiêm trọng, dẫn đến phá hoại cắt trượt cục bộ xuất hiện ngay dưới tải trọng trùng phục.
  2. Xây dựng mô hình tương quan đánh đổi (Trade-off Paradigm) giữa biến dạng vĩnh cửu và phá hủy mỏi: Khẳng định biến dạng vĩnh cửu và nứt mỏi là hai quá trình tích lũy tổn thương có tính chất động học nghịch chiều theo nhiệt độ và độ cứng bitum. Luận án bác bỏ quan điểm đơn tuyến coi việc tăng độ thô cốt liệu là giải pháp vạn năng chống hư hỏng mặt đường.
  3. Phát triển mô hình dự báo tuổi thọ mỏi cơ học - thực nghiệm hiệu chỉnh cho điều kiện Việt Nam: Cụ thể hóa hàm số tương quan lũy thừa: $$N_f = f_1 \cdot (\epsilon_t)^{-f_2} \cdot (E_1)^{-f_3}$$ trong đó các hệ số thực nghiệm $f_1, f_2, f_3$ được xác định chính xác thông qua thí nghiệm dầm uốn 4 điểm đối với các tổ hợp cấp phối thô chữ S và các mác bitum 60/70, 40/50, PMB III.

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp 3 trụ cột lý thuyết:

  • Cơ học lưu biến chất liên kết (Bitumen Rheology): Đánh giá $G^/\sin\delta$ ở nhiệt độ cao ($60^\circ\text{C}-70^\circ\text{C}$) và $G^\cdot\sin\delta$ ở nhiệt độ trung gian ($20^\circ\text{C}-25^\circ\text{C}$) qua thiết bị DSR theo AASHTO M320.
  • Cơ học thể tích hỗn hợp bê tông nhựa (Volumetric Mechanics): Kiểm soát tương quan hữu cơ giữa độ rỗng cốt liệu ($VMA$), độ rỗng dư thiết kế ($V_a = 4%$), độ rỗng lấp đầy nhựa ($VFA$) và chỉ số tương quan vữa nhựa: $$FB = \frac{P_{0.075}}{P_{be}}$$
  • Cơ học phá hủy mỏi và biến dạng dẻo (Fatigue Damage & Plasticity Mechanics): Thiết lập mô hình đánh giá song song giữa chiều sâu rãnh lún $RD$ trên thiết bị Hamburg Wheel-Tracking và chu kỳ phá hoại mỏi $N_f$ tại ngưỡng suy giảm $50%$ mô đun độ cứng ban đầu ($S_0$) trên thiết bị 4PBT.

Điều kiện biên xác lập (Boundary conditions): Khung phân tích áp dụng cho BTNC 12,5 (lớp mặt trên) và BTNC 19 (lớp mặt dưới) rải nóng, làm việc trong dải nhiệt độ khai thác thực tế từ $20^\circ\text{C}$ đến $70^\circ\text{C}$, chịu tác động của dòng xe tải nặng với trục đơn tiêu chuẩn quy đổi $100\text{ kN} - 120\text{ kN}$.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án tuân thủ triết lý thực chứng (Positivism) kết hợp chủ nghĩa hiện thực phản biện (Critical Realism), tiếp cận đối tượng thông qua thiết kế nghiên cứu đa cấp độ (multi-level empirical design):

                        THIẾT KẾ NGHIÊN CỨU ĐA CẤP ĐỘ

   CẤP ĐỘ 1: HIỆN TRƯỜNG VĨ MÔ           CẤP ĐỘ 2: PHÒNG THÍ NGHIỆM VI MÔ
  1. Khảo sát - Kiểm định hiện trường thực tế (Macro-level): Thu thập số liệu pháp y công trình tại 11 dự án có hiện tượng biến dạng lún vệt bánh xe nghiêm trọng (QL1 đoạn Hà Nam - Ninh Bình - Thanh Hóa, Cầu Bến Thủy II, QL3, QL18, Cầu cạn Vành đai 3 Hà Nội).
  2. Quy hoạch thực nghiệm trong phòng (Micro-level): Đánh giá có hệ thống ảnh hưởng của độ thô cấp phối cốt liệu đến các chỉ tiêu thể tích, khả năng kháng biến dạng vĩnh cửu và độ bền mỏi trên các tổ mẫu hỗn hợp BTNC 12,5 và BTNC 19 sử dụng 3 nhóm bitum: 60/70, 40/50 và PMB III.

Quy trình nghiên cứu rigorous

Quy trình thu thập và phân tích dữ liệu tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế và ngành:

Hạng mục thí nghiệm Tiêu chuẩn áp dụng Thiết bị & Thông số kỹ thuật khống chế Chỉ tiêu đo lường chính
Thí nghiệm Lún vệt bánh xe AASHTO T324 / QĐ 1617/QĐ-BGTVT Thiết bị Hamburg Wheel-Tracking tại Viện KH&CN GTVT. Tải trọng bánh xe thép $705\text{ N}$, đường kính $204\text{ mm}$, môi trường nước $50^\circ\text{C}$ hoặc không khí $60^\circ\text{C}$, $15.000 - 40.000$ chu kỳ. Chiều sâu lún vệt bánh xe ($RDW$, mm), Tốc độ lún vệt bánh xe, Điểm bong màng nhựa (stripping point).
Thí nghiệm Độ bền mỏi ASTM D7460-10 / AASHTO T321 Thiết bị uốn dầm 4 điểm (4PBT - Cooper/IPC Global). Mẫu dầm $380 \times 63 \times 50\text{ mm}$ gia công bằng máy đầm lăn/đầm Kneading. Tần số $10\text{ Hz}$ (tải hình sin), nhiệt độ $20^\circ\text{C}$, chế độ khống chế biến dạng ($100\mu\epsilon, 200\mu\epsilon, 400\mu\epsilon$). Chu kỳ phá hoại mỏi $N_f$ (khi mô đun độ cứng suy giảm $50%$ so với ban đầu), Đường đặc trưng mỏi $S-N$.
Thí nghiệm Lưu biến Bitum AASHTO M320-10 / ASTM D7175 Máy lưu biến cắt động (Dynamic Shear Rheometer - DSR). Tấm mẫu $25\text{ mm}$ (nhiệt độ cao) và $8\text{ mm}$ (nhiệt độ trung gian). Mô đun phức $G^$, góc pha $\delta$, hệ số kháng lún $G^/\sin\delta$, hệ số kháng mỏi $G^*\cdot\sin\delta$.
Khảo sát Hiện trường ASTM E1703/E1703M / 22 TCN 211-06 Thước đo thẳng $3\text{ m}$, máy thủy bình đo cao độ trắc ngang cách đều $20\text{ cm}$, máy khoan lấy mẫu lõi $\Phi 100/\Phi 150$, cần đo võng Benkelman trục đôi $100\text{ kN}$. Chiều sâu LVBX lớn nhất ($RD_{max}$), biến dạng từng lớp kết cấu, mô đun đàn hồi chung ($E_{ch}$), độ dính bám liên tầng.

Tam giác đạc dữ liệu (Data Triangulation) được thực hiện thông qua việc kết hợp kết quả đo đạc hình học hiện trường, phân tích mẫu khoan thực tế và các tổ mẫu đúc đối chứng trong phòng thí nghiệm. Độ tin cậy của phép thử uốn dầm 4 điểm và vệt hằn bánh xe được kiểm soát với hệ số biến thiên $CV < 12%$, hệ số Cronbach's Alpha của chuỗi dữ liệu đo biến dạng đạt $\alpha > 0.88$.

Data và phân tích

Phân tích dữ liệu kiểm định hiện trường trên 11 dự án quốc lộ ghi nhận những con số thống kê đột phá:

  • Tải trọng trục thực tế: Tại QL1A đoạn 3 (Vinh - Hà Tĩnh), tải trọng trục xe lớn nhất đo được đạt tới $29,98\text{ tấn}$ (gấp 3 lần tải trọng trục tiêu chuẩn thiết kế $10\text{ tấn}$). Tỷ lệ xe có tải trọng trục $> 12\text{ tấn}$ chiếm tới $50,87%$. Tại QL1A đoạn 1, tải trọng trục lớn nhất đạt $21,81\text{ tấn}$ (trục $> 10\text{ tấn}$ chiếm $25,71%$). Tại QL3 cũ (hướng Thái Nguyên - Hà Nội), trục lớn nhất đạt $27,07\text{ tấn}$ (trục $> 12\text{ tấn}$ chiếm $> 33%$).
  • Số trục xe tính toán quy đổi ($N_{tt}$): Tại QL1A đoạn 3, số trục xe quy đổi thực tế lên tới $N_{tt} = 34.840\text{ trục/làn/ngày đêm}$; tại QL3 cũ đạt $N_{tt} = 37.287\text{ trục/làn/ngày đêm}$, vượt xa ngưỡng bảng tra của tiêu chuẩn thiết kế hiện hành 22 TCN 211-06. Trong khi đó, hồ sơ thiết kế ban đầu chỉ phê duyệt mô đun đàn hồi yêu cầu danh định $E_{yc} = 140 - 160\text{ MPa}$ (tương ứng $N_{tt}$ thiết kế chỉ từ $394 - 2.367\text{ trục/làn/ngày đêm}$).
  • Trường nhiệt độ mặt đường cực đoan: Vào các tháng cao điểm nắng nóng (tháng 5 đến tháng 8), nhiệt độ không khí cao nhất đạt $39,6^\circ\text{C} - 41,1^\circ\text{C}$, nhiệt độ bề mặt đường BTN hấp thụ bức xạ nhiệt đạt đỉnh từ $61,5^\circ\text{C}$ đến $68,5^\circ\text{C}$ (chênh lệch cao hơn nhiệt độ không khí từ $8^\circ\text{C}$ đến $15^\circ\text{C}$ trong khung giờ 12h - 15h).
   THỐNG KÊ LỖI CHẤT LƯỢNG MẪU BÊ TÔNG NHỰA TẠI 11 DỰ ÁN QUỐC LỘ
   Chỉ tiêu kiểm định                  Lớp trên (%)    Lớp dưới (%)
   Không đạt Độ rỗng dư (Va)              58.9%           46.2%
   Không đạt Độ dẻo Marshall              21.7%            8.2%
   Không đạt Chiều dày thiết kế           19.1%           15.7%
   Không đạt Dính bám liên tầng           15.6%           18.5%
   Không đạt Độ ổn định Marshall          15.0%            8.5%
   Không đạt Độ ổn định còn lại            7.7%            8.3%

Xử lý thống kê hồi quy phi tuyến đa biến được thực hiện trên phần mềm chuyên dụng, xác lập các mô hình hàm mũ thể hiện tương quan giữa chỉ số $FB$, độ rỗng dư $V_a$, mô đun $G^*$ với chiều sâu lún vệt hằn bánh xe và chu kỳ mỏi với mức ý nghĩa thống kê $p < 0.001$, khoảng tin cậy $95%$ ($R^2 > 0.92$).

Phát hiện đột phá và implications

Những phát hiện then chốt

                         5 PHÁT HIỆN ĐỘT PHÁ CỦA LUẬN ÁN
  1. Phạm vi hư hỏng lún vệt bánh xe tập trung trong tầng mặt 10 cm: Khảo sát trắc ngang chi tiết và đo đạc mẫu khoan lõi tại các dự án (QL1A đoạn 1 lún sâu kỷ lục tới $105\text{ mm}$; QL1A đoạn 3 có tỷ lệ chiều dài lún tới $95,35%$ với độ sâu $51\text{ mm}$; QL3 cũ lún $55\text{ mm}$) khẳng định: Biến dạng lún vệt bánh xe chủ yếu là dạng lún do BTN bị chảy dẻo (Instability Rutting - Plastic Flow) xảy ra trong phạm vi 2 lớp BTN (chiều dày khoảng $10\text{ cm}$), hình thành các gờ mô trồi dọc hai bên vệt bánh xe do ứng suất cắt thực tế vượt quá khả năng chịu cắt của vật liệu.
  2. Tỷ lệ khiếm khuyết vật liệu và độ rỗng dư là nguyên nhân kích hoạt hư hỏng: Kết quả kiểm định 11 dự án cho thấy $58,9%$ mẫu BTN lớp trên và $46,2%$ mẫu BTN lớp dưới không đạt yêu cầu về độ rỗng dư thiết kế ($V_a$); $21,7%$ mẫu lớp trên không đạt độ dẻo Marshall; $19,1%$ không đạt chiều dày và $15,6%$ không đạt dính bám liên tầng. Đây là nguyên nhân trực tiếp gây ra hiện tượng đầm nén thứ cấp dưới bánh xe trùng phục và trượt trồi biến dạng dẻo.
  3. Phát hiện nghịch lý "Bẫy cấp phối quá thô": Việc các nhà thầu lạm dụng quy định cấp phối thô của QĐ 858/QĐ-BGTVT bằng cách đẩy đường cong cấp phối sát giới hạn dưới (quá nhiều đá dăm, quá ít hạt mịn) đã làm giảm hàm lượng nhựa có hiệu $P_{be}$, dẫn đến vữa nhựa quá mỏng, hỗn hợp rời rạc, giảm độ dính bám đá - nhựa. Kết quả là mặt đường nhanh chóng bị nứt mỏi, thấm nước và bong tróc chỉ sau một thời gian ngắn khai thác dù chỉ số lún ban đầu có thể đạt.
  4. Xác lập ưu thế vượt trội của bitum 40/50 và PMB III đối với cả hai trạng thái phá hoại: Thí nghiệm DSR và Wheel-Tracking chứng minh bitum 40/50 và nhựa cải thiện polime PMB III làm tăng vọt chỉ số $G^*/\sin\delta$ ở nhiệt độ cao ($> 60^\circ\text{C}$), triệt tiêu nguy cơ chảy dẻo mặt đường. Đồng thời, cấu trúc đàn hồi của PMB III giúp cải thiện sức kháng mỏi trên thiết bị 4PBT cao hơn gấp 2,5 đến 3 lần so với nhựa thông thường 60/70.
  5. Định lượng hóa dải tối ưu của chỉ số vữa nhựa $FB$: Xác định giá trị tỷ lệ bột khoáng/nhựa có hiệu $FB = 0,8 - 1,2$ là ngưỡng tối ưu tuyệt đối cho BTNC Việt Nam. Nếu $FB > 1,2$, hỗn hợp trở nên quá giòn, độ bền mỏi giảm mạnh; nếu $FB < 0,8$, vữa nhựa mềm, hỗn hợp dễ xô dồn và hằn lún bánh xe.

Implications đa chiều

  • Về mặt học thuật: Bổ sung dữ liệu thực nghiệm toàn diện về tương quan giữa lưu biến học bitum mác 40/50, 60/70, PMB III với ứng xử cơ học phá hoại phức hợp (lún và mỏi) của bê tông nhựa cốt liệu nhiệt đới.
  • Về mặt phương pháp luận: Chuẩn hóa quy trình đánh giá chất lượng BTNC thông qua việc tích hợp đồng thời phép thử HWTD (theo QĐ 1617/QĐ-BGTVT) và phép thử dầm uốn 4 điểm 4PBT (ASTM D7460-10) trong công tác thiết kế cấp phối hỗn hợp phục vụ các tuyến cao tốc và quốc lộ chịu tải trọng nặng.
  • Về mặt ứng dụng thực tiễn: Cung cấp công cụ kỹ thuật chuẩn xác cho các nhà thầu xây dựng đường bộ trong việc hiệu chỉnh độ dốc đường cong chữ S, kiểm soát độ thô cấp phối và hàm lượng nhựa tối ưu nhằm ngăn ngừa triệt để hiện tượng phân tầng và nứt mỏi sớm.
  • Về mặt hoạch định chính sách: Làm căn cứ khoa học trực tiếp để Bộ Giao thông Vận tải sửa đổi, cập nhật Quyết định 858/QĐ-BGTVT, điều chỉnh tiêu chuẩn thiết kế mặt đường 22 TCN 211-06 (bổ sung cấp tải trọng trục thực tế $> 12\text{ tấn}$) và hoàn thiện Thông tư số 27/2014/TT-BGTVT về quản lý chất lượng bitum.

Limitations và Future Research

Luận án thẳng thắn chỉ ra các giới hạn nghiên cứu:

  1. Giới hạn về trường nhiệt ẩm trong thí nghiệm mỏi: Thí nghiệm uốn dầm 4 điểm mới chỉ khống chế ở nhiệt độ tiêu chuẩn $20^\circ\text{C}$ theo ASTM D7460-10, chưa mô phỏng hết dải nhiệt độ dao động phức hợp ($10^\circ\text{C} - 45^\circ\text{C}$) và tác động kết hợp của chu kỳ ẩm ướt liên tục tại hiện trường.
  2. Phạm vi nguồn vật liệu cốt liệu: Dữ liệu thực nghiệm tập trung chủ yếu vào các mỏ đá dăm và cát điển hình khu vực miền Bắc, chưa bao quát đầy đủ tính chất cơ lý hóa của cốt liệu bazan hoặc đá granit đặc thù khu vực miền Trung và miền Nam.
  3. Mô hình phần tử hữu hạn: Luận án chủ yếu dựa trên quy hoạch thực nghiệm và giải pháp giải tích đàn hồi nhiều lớp, chưa xây dựng mô hình số 3D phi tuyến mô phỏng chi tiết cấu trúc vi mô (microstructure) tương tác giữa các hạt cốt liệu và màng vữa nhựa dưới tải trọng động lặp lại.

Chương trình nghiên cứu tiếp theo (10-year research agenda) được định hình qua các mũi nhọn:

  • Xây dựng mô hình số vi cơ học 3D (Discrete Element Method - DEM kết hợp Finite Element Method - FEM) mô phỏng chính xác ứng xử phá hủy mỏi - rão dẻo của BTNC dưới tác động đa trục của vệt bánh xe.
  • Nghiên cứu ứng dụng các phụ gia biến tính nano (Nano-silica, Graphene, Sợi polyme phân tán) nhằm tối ưu hóa liên kết vữa nhựa ở cấp độ nguyên tử.
  • Thiết lập hệ thống cảm biến thông minh (Smart Pavement Sensors) nhúng trực tiếp trong kết cấu áo đường cao tốc để giám sát thời gian thực trường nhiệt độ, ứng suất cắt và biến dạng mỏi tích lũy dưới tác động của các đoàn xe siêu trường siêu trọng.

Tác động và ảnh hưởng

Nghiên cứu của tác giả Bùi Ngọc Hưng tạo ra bước chuyển biến sâu rộng trên nhiều bình diện:

  • Tác động học thuật: Định hình chuẩn mực mới trong nghiên cứu thiết kế hỗn hợp asphalt tại các trường đại học kỹ thuật và viện chuyên ngành giao thông; dự kiến tạo tiền đề cho hàng chục trích dẫn khoa học trong các công bố chuyên san quốc tế (ISI/Scopus) và kỷ yếu hội nghị cầu đường.
  • Chuyển đổi ngành công nghiệp xây dựng hạ tầng: Định hướng cho các nhà máy trạm trộn bê tông nhựa trên toàn quốc chuyển đổi công nghệ sản xuất, kiểm soát nghiêm ngặt chỉ số thể tích ($VMA, VFA, FB$), phổ biến ứng dụng nhựa đường độ kim lún thấp 40/50 và nhựa polyme PMB III trên các tuyến cao tốc trọng điểm Bắc - Nam.
  • Tối ưu hóa ngân sách công và lợi ích xã hội: Việc loại bỏ hư hỏng lún vệt bánh xe và kéo dài tuổi thọ mỏi của mặt đường thêm $3 - 5\text{ năm}$ giúp tiết kiệm hàng nghìn tỷ đồng chi phí cào bóc, sửa chữa mặt đường hàng năm, đảm bảo giao thông thông suốt và giảm thiểu tai nạn giao thông nghiêm trọng do rãnh lún gây mất lái.

Đối tượng hưởng lợi

                         ĐỐI TƯỢNG HƯỞNG LỢI VÀ GIÁ TRỊ NHẬN ĐƯỢC
  • Nghiên cứu sinh và Giảng viên ngành Kỹ thuật Xây dựng Công trình Giao thông: Tiếp cận khung phương pháp luận kết hợp chuẩn mực giữa lưu biến bitum học, thí nghiệm mô phỏng vệt hằn bánh xe Hamburg và phân tích độ bền mỏi dầm 4 điểm; kế thừa hệ thống cơ sở dữ liệu thực nghiệm phong phú để phát triển các đề tài chuyên sâu.
  • Kỹ sư tư vấn thiết kế và Nhà thầu thi công xây dựng đường bộ: Nắm vững bí quyết làm chủ công nghệ thiết kế cấp phối chữ S theo QĐ 858/QĐ-BGTVT, xác định chính xác hàm lượng nhựa tối ưu và tỷ lệ bột khoáng hợp lý, tránh hoàn toàn sai lầm áp dụng cấp phối quá thô gây phân tầng và nứt mỏi mặt đường.
  • Cơ quan Quản lý Nhà nước (Bộ GTVT, Cục Đường bộ Việt Nam): Sở hữu luận cứ khoa học và bằng chứng thực nghiệm vững chắc để rà soát, điều chỉnh hệ thống quy chuẩn, tiêu chuẩn thiết kế áo đường mềm, nâng cao hiệu lực quản lý tải trọng trục xe và kiểm soát chất lượng vật liệu nhựa đường trên phạm vi toàn quốc.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì?

Luận án đã mở rộng Lý thuyết bền Mohr-Coulomb trong cơ học vật liệu mặt đường asphalt bằng cách lượng hóa mối tương tác phụ thuộc phi tuyến giữa thành phần lực dính kết ($C$ – do vữa nhựa màng mỏng chi phối) và góc nội ma sát ($\varphi$ – do khung chèn cốt liệu thô chi phối). Luận án xác lập nguyên lý đánh đổi: việc gia tăng $\varphi$ thông qua cấp phối thô chữ S chỉ phát huy hiệu quả kháng lún khi duy trì được lực dính $C$ thông qua việc kiểm soát ngưỡng thể tích nhựa có hiệu ($V_{be}$) và chỉ số vữa nhựa $FB = 0,8 - 1,2$.

2. Tính đổi mới trong phương pháp luận so với các nghiên cứu trước đây?

So với nghiên cứu của Trần Thiện Lưu (2015) (chỉ khảo sát độ bền mỏi trên một cấp phối đơn lẻ với bitum 60/70) và Vũ Phương Thảo (2015) (chỉ nghiên cứu cốt sợi thủy tinh ở chế độ khống chế ứng suất), luận án của NCS Bùi Ngọc Hưng là công trình đầu tiên tại Việt Nam:

  • Tích hợp đồng thời phép thử gia tải trùng phục bánh xe Hamburg Wheel-Tracking (AASHTO T324) và phép thử uốn dầm 4 điểm 4PBT (ASTM D7460-10) ở chế độ khống chế biến dạng trên cùng một hệ thống mẫu đa biến (BTNC 12,5; BTNC 19; 3 mác bitum 60/70, 40/50, PMB III).
  • Kết hợp hoàn hảo giữa phương pháp kiểm định pháp y hiện trường tại 11 dự án quốc lộ thực tế với quy hoạch thực nghiệm yếu tố trong phòng.

3. Phát hiện gây bất ngờ nhất có sự hỗ trợ của dữ liệu thực nghiệm là gì?

Phát hiện về "Nghịch lý cấp phối quá thô": Việc các nhà thầu thi công cố tình áp dụng cấp phối sát biên dưới (lượng lọt sàng $2,36\text{ mm} < 38%$ với BTNC 12,5 và lọt sàng $4,75\text{ mm} < 45%$ với BTNC 19) nhằm tối đa hóa khả năng chống hằn lún đã trực tiếp làm giảm độ bền mỏi của lớp mặt đường, khiến hơn $50%$ mẫu kiểm định không đạt độ rỗng dư và gây ra nứt mỏi sớm dạng da cá sấu. Dữ liệu kiểm định tại 11 dự án chứng minh có tới $58,9%$ mẫu BTN lớp trên và $46,2%$ mẫu lớp dưới bị sai lệch độ rỗng dư, kích hoạt đồng thời cả lún chảy dẻo lẫn phá hủy mỏi.

                  SƠ ĐỒ HÀI HÒA CẤP PHỐI & VỮA NHỰA (FB)

     Tỷ lệ FB < 0.8                   FB = 0.8 - 1.2                  Tỷ lệ FB > 1.2

4. Luận án có cung cấp quy trình tái lập thực nghiệm (Replication Protocol) không?

Có. Luận án cung cấp chi tiết toàn bộ quy trình công nghệ:

  • Phương pháp chế bị mẫu dầm uốn $380 \times 63 \times 50\text{ mm}$ bằng máy đầm lăn cải tiến đạt độ rỗng mục tiêu $7 \pm 1%$.
  • Quy chuẩn chế bị mẫu trụ kép Hamburg $\Phi 150\text{ mm}$ bằng thiết bị đầm xoay Superpave (SGC) và đầm Marshall cải tiến (ASTM D5581).
  • Bảng tọa độ cấp phối cốt liệu hạt khống chế cho BTNC 12,5 và BTNC 19 theo 3 cấp độ thô (biên trên, danh định giữa, biên dưới).
  • Các bước cài đặt thông số tần số gia tải $10\text{ Hz}$, nhiệt độ $20^\circ\text{C}$ và các mức biến dạng $100\mu\epsilon, 200\mu\epsilon, 400\mu\epsilon$ trên phần mềm điều khiển uốn dầm 4PBT.

5. Chương trình nghiên cứu 10 năm tiếp theo được định hình như thế nào?

Chương trình nghiên cứu dài hạn tập trung vào 3 hướng chính:

  1. Phát triển tiêu chuẩn thiết kế mặt đường mềm Việt Nam hoàn toàn theo hướng dẫn Cơ học - Thực nghiệm (MEPDG/AASHTO), thay thế dần tiêu chuẩn thuần túy thực nghiệm 22 TCN 211-06.
  2. Ứng dụng trí tuệ nhân tạo và học máy (Machine Learning) để dự báo tốc độ phát triển rãnh lún và nứt mỏi dựa trên dữ liệu lớn (Big Data) từ các trạm cân xe tự động tốc độ cao (WIM) và trạm khí tượng thủy văn.
  3. Nghiên cứu sâu về công nghệ tái chế nguội/nóng mặt đường bê tông nhựa tại chỗ (RAP) có sử dụng phụ gia trẻ hóa bitum kết hợp bitum polyme nhằm hướng tới kinh tế tuần hoàn trong xây dựng giao thông.

Kết luận

Luận án tiến sĩ của Nghiên cứu sinh Bùi Ngọc Hưng đã giải quyết thấu đáo và trọn vẹn một trong những vấn đề kỹ thuật hóc búa nhất của ngành GTVT Việt Nam:

  1. Xác định chính xác bản chất hiện tượng lún vệt bánh xe trên các quốc lộ trọng điểm là lún chảy dẻo trong phạm vi $10\text{ cm}$ lớp mặt, bắt nguồn từ sự kết hợp bất lợi giữa tải trọng trục xe vượt tải nghiêm trọng (lên tới gần $30\text{ tấn}$), nhiệt độ mặt đường cực hạn ($> 60^\circ\text{C}$) và các sai hỏng trong đầm nén độ rỗng dư ($58,9%$ mẫu không đạt).
  2. Làm sáng tỏ cơ chế làm việc đồng thời giữa khả năng kháng biến dạng vĩnh cửu và độ bền mỏi uốn dầm của BTNC, ngăn chặn việc lạm dụng cấp phối quá thô gây phá hủy nứt mỏi sớm mặt đường.
  3. Lượng hóa và kiến nghị khung cấp phối thô chữ S tối ưu cùng dải chỉ số bột khoáng/nhựa có hiệu $FB = 0,8 - 1,2$ cho BTNC 12,5 và BTNC 19 tương ứng với các chủng loại bitum 60/70, 40/50 và PMB III.
  4. Chứng minh bằng thực nghiệm ưu thế vượt trội của nhựa đường độ kim lún thấp 40/50 và nhựa cải thiện polime PMB III trong việc đồng thời triệt tiêu lún vệt bánh xe và tăng độ bền mỏi kết cấu.
  5. Cung cấp căn cứ khoa học trực tiếp phục vụ hoàn thiện và cập nhật Quyết định 858/QĐ-BGTVT, Quyết định 1617/QĐ-BGTVT, đóng góp to lớn vào việc nâng cao chất lượng thiết kế, thi công và kéo dài tuổi thọ khai thác của hệ thống đường bộ cao tốc và quốc lộ Việt Nam.
