Nghiên Cứu Ảnh Hưởng Của Tọa Độ Trọng Tâm Đến Quá Trình Phanh Ô Tô Tải

Nghiên cứu đánh giá ảnh hưởng của tọa độ trọng tâm đến hiệu quả phanh ô tô tải, cung cấp thông tin hữu ích cho ngành công nghiệp ô tô.

• Tác giả: Trần Thanh An
• Người hướng dẫn: TS. Đàm Hoàng Phúc
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ Thuật Cơ Khí Động Lực
• Đề tài: Nghiên Cứu Ảnh Hưởng Của Tọa Độ Trọng Tâm Đến Quá Trình Phanh Ô Tô Tải
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2017
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Tổng quan về an toàn giao thông đƣờng bộ Việt Nam
• 1.2. Các hệ thống phanh trên ô tô hiện nay
• 1.2.1. Hệ thống phanh trang bị ABS
• 1.2.2. ABS loại cơ-thuỷ lực
• 1.2.3. ABS điều khiển điện cho xe con (BOSCH)
• 2. CHƯƠNG 2: HỆ THỐNG CHỐNG BÓ CỨNG PHANH ABS TRÊN XE TẢI
• 2.1. Cơ sở lý thuyết hệ thống ABS
• 2.1.1. Lực và mô men tác dụng lên bánh xe khi phanh
• 2.1.2. Hiện tượng trượt lết của bánh xe khi phanh
• 2.1.3. Đặc tính trượt khi phanh

Tóm tắt

I. Tổng Quan Nghiên Cứu Phanh Xe Tải Trọng Tâm 55 ký tự

Cùng với sự phát triển của khoa học kỹ thuật, ngành công nghiệp ô tô đã có những bước tiến vượt bậc. Các nhà sản xuất ô tô ngày càng chú trọng đến các tính năng động lực học, đặc biệt là tính ổn định của ô tô khi phanh. Khi người lái tác động lên bàn đạp phanh, một mô-men phanh (Mp) sẽ được tạo ra, nhằm hãm bánh xe lại, làm giảm vận tốc xe. Tại bánh xe sẽ xuất hiện lực tiếp tuyến (Fp), gọi là lực phanh. Lực này ngược chiều chuyển động và bị giới hạn bởi giới hạn bám. Quá trình phanh sẽ được truyền tới tất cả các bánh xe. Khi phanh gấp, các bánh xe phải đồng thời được hãm cứng và xe phải đảm bảo không bị trượt lết hoặc bị lật. Do trọng lượng của xe tác động lên các bánh xe là khác nhau, nên lực phanh cũng phụ thuộc vào giới hạn bám.

1.1. Ảnh Hưởng Trọng Tâm Đến Quá Trình Phanh Xe Tải

Vị trí tọa độ trọng tâm xe tải có ảnh hưởng lớn đến phân bố tải trọng lên các trục, và do đó ảnh hưởng đến lực phanh tối đa mà mỗi trục có thể tạo ra. Phân bố trọng lượng xe tải tác động đến sự biến dạng hệ thống treo và ảnh hưởng từ mặt đường. Một yêu cầu quan trọng của hệ thống phanh là quãng đường phanh ngắn nhất và thời gian phanh ngắn nhất. Do xuất hiện trượt, hiệu quả phanh giảm. Nghiên cứu đánh giá ảnh hưởng của trọng tâm xe tải tới quá trình phanh là rất cần thiết. Theo TS. Đàm Hoàng Phúc, việc xác định vị trí trọng tâm xe tải có ý nghĩa quan trọng trong thiết kế hệ thống phanh.

1.2. Tại Sao Cần Nghiên Cứu Ổn Định Phanh Xe Tải

Tính ổn định phanh của ô tô được hiểu là khi phanh, xe không bị trượt lết hoặc bị lật, đảm bảo tính điều khiển lái. Điều này đặc biệt quan trọng khi ô tô chạy trên đường trơn trượt. Mất tính ổn định khi phanh rất nguy hiểm vì không thể kiểm soát được hướng chuyển động. Tính ổn định của ô tô khi phanh được chia thành ổn định hướng và ổn định quay vòng. Do vậy, nghiên cứu này sẽ đi sâu vào nghiên cứu độ ổn định phanh xe tải trong nhiều điều kiện vận hành khác nhau.

II. Phân Tích An Toàn Phanh Xe Tải Vấn Đề Nhức Nhối 58 ký tự

Va chạm của ô tô là một “tai nạn giao thông”. Tai nạn giao thông đã có từ rất lâu, nhưng vẫn chưa có một định nghĩa chính xác. Về cơ bản, tai nạn giao thông có những đặc tính sau: Được thực hiện bằng những hành vi cụ thể; Gây ra những thiệt hại nhất định về tính mạng, sức khỏe, tài sản; Chủ thể trực tiếp thực hiện hành vi cuối cùng phải là đối tượng đang tham gia hoạt động giao thông; Xét về lỗi, chỉ có thể là lỗi vô ý hoặc không có lỗi. Tai nạn giao thông được xem như là một hiện tượng xã hội. Theo báo cáo của Tổ chức Y tế Thế giới (WHO), mỗi năm thế giới có khoảng 1,2 triệu người chết vì tai nạn giao thông.

2.1. Các Yếu Tố Ảnh Hưởng Đến Tai Nạn Phanh Xe Tải

Nguyên nhân chủ quan từ người lái, như ý thức kém. Nguyên nhân khách quan từ ô tô, đường và môi trường. Tai nạn giao thông có thể giảm bằng các giải pháp kỹ thuật. Một trong những vấn đề được quan tâm là đánh giá ảnh hưởng của tọa độ trọng tâm tới hiệu quả phanh. Nghiên cứu đánh giá ảnh hưởng tọa độ trọng tâm xe tải để tìm ra các giải pháp khắc phục điểm yếu trên là một vấn đề rất cần thiết.

2.2. An Toàn Chuyển Động Xe Tải Quan Trọng Như Thế Nào

Ô tô là một phương tiện giao thông phổ biến. Vận tốc ô tô đã tăng lên vượt bậc. Ô tô với khối lượng m chạy với vận tốc v sẽ có động năng = (mv^2)/2. Nếu ô tô va chạm, phần năng lượng này sẽ truyền cho đối tượng và gây hại. Ô tô bị hư hỏng, người và hàng hóa bị tổn thương. Vì vậy, “an toàn” luôn đồng hành với sự vận hành. Ô tô là phương tiện giao thông đường bộ, bên cạnh đó còn có các phương tiện khác như đường sắt, đường thủy, đường không. Việc quan trọng nhất là an toàn giao thông.

III. Hệ Thống Phanh ABS Xe Tải Giải Pháp An Toàn 59 ký tự

Phanh là hệ thống làm giảm vận tốc xe. Vận tốc xe tỉ lệ với nguy cơ tai nạn. Theo đó, phải tạo ra một lực, cản lại sự chuyển động của xe. Lực này được gọi là lực phanh. Trên ô tô, ngoài khối lượng chuyển động thẳng còn có khối lượng chuyển động quay bao gồm bánh xe và các chi tiết truyền động. Để làm giảm vận tốc của xe phải giải quyết hai vấn đề: Tạo ra lực cản ngược chiều chuyển động của ô tô và tiêu tán đi một lượng động năng của xe.

3.1. Cơ Chế Hoạt Động Của Phanh ABS Xe Tải

Lực ma sát giữa bánh xe và mặt đường chính là lực cản lăn. Để tạo lực ma sát lớn giữa bánh xe và mặt đường, phải tạo ra mô-men cản, cản lại chuyển động quay. Lực ma sát giữa bánh xe và mặt đường chuyển từ “ma sát nghỉ” sang “ma sát trượt”. Khi phanh, hệ thống phanh phải tác động vào bánh xe để hạn chế chuyển động quay của bánh xe. Mô-men này được gọi là Mp. Lực ma sát giữa bánh xe và mặt đường là lực phanh.

3.2. Khi Nào Cần Trang Bị ABS Cho Xe Tải

Nhiều khi bánh xe bị phanh đã dừng mà xe vẫn chuyển động. Trong trường hợp đó, lực phanh giảm nhanh và lực bám ngang bị triệt tiêu, làm mất ổn định khi phanh. Người ta thiết kế cơ cấu chống hãm cứng bánh xe ABS (Antilocking Brake System) để điều khiển lực phanh tự động (triệt tiêu áp suất phanh). Việc trang bị ABS cho xe tải đặc biệt quan trọng với khả năng đảm bảo an toàn khi phanh gấp, khi phanh trên đường trơn trượt, đảm bảo ổn định hướng.

IV. Tọa Độ Trọng Tâm Ảnh Hưởng Hiệu Quả Phanh ABS 57 ký tự

Khi phanh, ở bánh xe xuất hiện các lực và mô-men: Pξ - lực đẩy từ khung xe truyền đến; Gb - tải trọng tác dụng lên bánh xe; Zb - phản lực pháp tuyến của mặt đường tác dụng lên; Mp - Mô men phanh; Mf - Mô men cản lăn; Mjb - Mô men quán tính. Cơ cấu phanh sinh ra mô-men phanh Mp nhằm hãm xe chuyển động với gia tốc chậm dần. Do bánh xe có quán tính, xe chịu thêm mô-men quán tính Mjb. Ngoài ra bánh xe còn chịu tác dụng của mô-men cản lăn Mf.

4.1. Mô Men Quán Tính Ảnh Hưởng Phanh Xe Tải Như Thế Nào

Mô men cản lăn nhỏ hơn nhiều lần so với các thành phần mô men khác, có thể bỏ qua mô men cản lăn. Thành phần mô-men phanh chính là Mp, có tác dụng hãm bánh xe. Mô-men tác dụng tạo ra lực phanh P ξ, có tác dụng làm giảm tốc độ chuyển động của ô tô. Khi phanh gấp hoặc phanh trên đường trơn trượt (đường ướt), lực phanh có thể lớn hơn lực bám.

4.2. Trượt Lết Bánh Xe Nguyên Nhân Giảm Hiệu Quả Phanh

Hiện tượng trượt lết bánh xe khi phanh là một trong những yếu tố làm giảm hiệu quả phanh. Khi đó, bánh xe không còn quay mà chỉ trượt trên mặt đường. Mô men phanh do cơ cấu phanh sinh ra, mặt đường giới hạn bởi độ bám giữa bánh xe và mặt đường. Lực phanh lớn thông qua mối bám giữa bánh xe và mặt đường, được đặc trưng bởi hệ số bám đường. Tăng lực phanh quá giới hạn sẽ khiến bánh xe bị trượt.

V. Tính Toán Trọng Tâm Xe Tải Phương Pháp Công Cụ 56 ký tự

Việc tính toán trọng tâm xe tải chính xác là yếu tố then chốt để đánh giá và tối ưu hóa hiệu quả phanh. Các phương pháp tính toán bao gồm cả phương pháp lý thuyết dựa trên bản vẽ thiết kế và phương pháp thực nghiệm sử dụng các thiết bị đo đạc chuyên dụng. Mỗi phương pháp có ưu và nhược điểm riêng, và việc lựa chọn phương pháp phù hợp phụ thuộc vào điều kiện và mục tiêu cụ thể của nghiên cứu. Việc phân tích vị trí trọng tâm xe tải giúp các kỹ sư thiết kế hệ thống phanh phù hợp, đảm bảo an toàn và hiệu quả.

5.1. Phương Pháp Tính Trọng Tâm Xe Tải Bằng Phần Mềm Mô Phỏng

Sử dụng phần mềm mô phỏng động lực học là một phương pháp hiệu quả để xác định trọng tâm xe tải. Các phần mềm này cho phép nhập các thông số kỹ thuật của xe, bao gồm kích thước, khối lượng các bộ phận, và vị trí tương đối của chúng. Sau đó, phần mềm sẽ tính toán vị trí trọng tâm dựa trên các thông số này. Phương pháp này giúp tiết kiệm thời gian và chi phí so với phương pháp thực nghiệm, đồng thời cho phép đánh giá ảnh hưởng của việc thay đổi cấu trúc xe đến vị trí trọng tâm.

5.2. Đo Đạc Thực Nghiệm Trọng Tâm Xe Tải Độ Chính Xác Cao

Phương pháp thực nghiệm sử dụng các thiết bị đo đạc chuyên dụng để xác định trực tiếp vị trí trọng tâm xe tải. Các thiết bị này thường bao gồm các bàn cân lực, cảm biến gia tốc, và hệ thống thu thập dữ liệu. Xe tải được đặt lên các bàn cân lực, và dữ liệu về lực tác dụng lên mỗi bàn cân được thu thập. Dựa trên các dữ liệu này, vị trí trọng tâm xe được tính toán một cách chính xác. Mặc dù tốn kém hơn so với phương pháp mô phỏng, phương pháp thực nghiệm cung cấp độ chính xác cao và đáng tin cậy.

VI. Ứng Dụng Nghiên Cứu Thiết Kế Phanh ABS Tối Ưu 58 ký tự

Kết quả nghiên cứu về ảnh hưởng của tọa độ trọng tâm đến quá trình phanh có thể được ứng dụng để thiết kế hệ thống phanh ABS tối ưu cho xe tải. Bằng cách điều chỉnh các thông số của hệ thống phanh ABS, như ngưỡng kích hoạt ABS, lực phanh tối đa trên mỗi trục, và tốc độ phản hồi của hệ thống, có thể cải thiện đáng kể hiệu quả phanh và ổn định của xe. Thiết kế phanh ABS cần đảm bảo khả năng kiểm soát xe trong các tình huống phanh khẩn cấp và trên các bề mặt đường khác nhau.

6.1. Phân Tích Lực Phanh Xe Tải Tối Ưu Phanh ABS

Việc phân tích lực phanh xe tải là một bước quan trọng trong việc thiết kế hệ thống phanh ABS tối ưu. Phân tích này giúp xác định lực phanh tối đa mà mỗi trục xe có thể tạo ra, cũng như phân bố lực phanh tối ưu giữa các trục. Dựa trên kết quả phân tích, các thông số của hệ thống phanh ABS có thể được điều chỉnh để đảm bảo lực phanh được phân bố một cách hiệu quả, giúp giảm quãng đường phanh và cải thiện ổn định của xe.

6.2. Mô Phỏng Phanh Xe Tải Kiểm Chứng Thiết Kế Phanh

Mô phỏng phanh xe tải là một công cụ hữu ích để kiểm chứng hiệu quả của thiết kế phanh. Các phần mềm mô phỏng động lực học cho phép mô phỏng quá trình phanh của xe trong các điều kiện khác nhau, như phanh trên đường khô, đường ướt, và phanh trong các tình huống khẩn cấp. Kết quả mô phỏng giúp đánh giá hiệu quả của hệ thống phanh, xác định các điểm yếu, và điều chỉnh thiết kế để cải thiện hiệu suất. Thông qua mô phỏng, có thể kiểm nghiệm tính ổn định phanh xe tải, đảm bảo an toàn.

Nội dung chính

Tổng quan nghiên cứu

An toàn giao thông đường bộ tại Việt Nam đang là vấn đề cấp thiết với khoảng 31.000 người tử vong mỗi năm do tai nạn giao thông, trong đó ô tô tải chiếm tỷ lệ đáng kể. Quá trình phanh ô tô tải đóng vai trò quan trọng trong việc đảm bảo an toàn, tuy nhiên ảnh hưởng của tọa độ trọng tâm xe tới hiệu quả phanh chưa được nghiên cứu sâu rộng. Luận văn tập trung đánh giá ảnh hưởng của tọa độ trọng tâm tới quá trình phanh ô tô tải nhằm nâng cao hiệu quả hoạt động của hệ thống phanh, đặc biệt là hệ thống chống bó cứng phanh ABS.

Nghiên cứu được thực hiện trên xe tải trong điều kiện phanh thực tế, với mô hình động lực học ba chiều mô phỏng quỹ đạo chuyển động và các lực tác dụng lên bánh xe khi phanh. Mục tiêu cụ thể là xác định mối quan hệ giữa vị trí trọng tâm xe và các chỉ số hiệu suất phanh như lực phanh, mô men phanh, hiện tượng trượt bánh xe, từ đó đề xuất giải pháp điều chỉnh tọa độ trọng tâm để tối ưu hóa quá trình phanh.

Phạm vi nghiên cứu bao gồm các hệ thống phanh hiện đại trang bị ABS trên xe tải, với dữ liệu thu thập trong khoảng thời gian từ năm 2015 đến 2017 tại Việt Nam. Ý nghĩa nghiên cứu thể hiện qua việc giảm thiểu tai nạn giao thông liên quan đến phanh xe tải, nâng cao an toàn vận tải hàng hóa và hành khách, đồng thời góp phần phát triển kỹ thuật ô tô trong nước.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính:

1. Lý thuyết động lực học ô tô: Mô hình cơ học ba chiều mô phỏng quỹ đạo chuyển động của xe tải khi phanh, bao gồm các biến số vị trí (x, y), góc quay thân xe (ε), vận tốc và gia tốc góc bánh xe. Các lực và mô men tác dụng lên bánh xe được phân tích chi tiết, bao gồm mô men phanh (Mp), mô men quán tính (Mjb), lực bám dọc (φx) và lực bám ngang (φy).

2. Nguyên lý hoạt động hệ thống chống bó cứng phanh ABS: Hệ thống ABS điều khiển áp suất phanh nhằm tránh hiện tượng trượt bánh xe khi phanh gấp, duy trì lực bám tối ưu. Các trạng thái điều khiển áp suất (giữ, giảm, tăng) được mô tả qua các van điều chỉnh áp suất khí nén và van điện từ, phối hợp với cảm biến tốc độ góc bánh xe để điều chỉnh lực phanh phù hợp.

Các khái niệm chuyên ngành quan trọng bao gồm: tọa độ trọng tâm xe, độ trượt bánh xe (λ), hệ số bám dọc (φx), hệ số bám ngang (φy), mô men phanh, lực phanh, và các trạng thái điều khiển của hệ thống ABS.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ các thí nghiệm thực tế trên xe tải trang bị hệ thống phanh ABS khí nén loại 4S/4K, kết hợp với mô hình toán học mô phỏng động lực học xe tải khi phanh. Cỡ mẫu nghiên cứu bao gồm nhiều trường hợp phanh với các vị trí trọng tâm khác nhau, được lựa chọn theo phương pháp chọn mẫu ngẫu nhiên có kiểm soát nhằm đảm bảo tính đại diện.

Phương pháp phân tích sử dụng mô hình động lực học ba chiều, kết hợp phân tích lực và mô men tác dụng lên bánh xe, đồng thời áp dụng thuật toán điều khiển ABS dựa trên tín hiệu cảm biến tốc độ góc bánh xe. Timeline nghiên cứu kéo dài trong 12 tháng, bao gồm giai đoạn thu thập dữ liệu, xây dựng mô hình, phân tích kết quả và đề xuất giải pháp.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng vị trí tọa độ trọng tâm tới lực phanh và mô men phanh: Khi trọng tâm xe dịch chuyển về phía trước, lực phanh trên cầu trước tăng lên khoảng 15%, trong khi lực phanh cầu sau giảm tương ứng. Mô men phanh cũng thay đổi theo tỷ lệ tương tự, ảnh hưởng trực tiếp đến khả năng kiểm soát xe khi phanh.

2. Hiện tượng trượt bánh xe và độ trượt tương đối (λ): Tại các vị trí trọng tâm khác nhau, độ trượt bánh xe dao động trong khoảng 10-30%. Khi λ vượt quá 20%, hệ số bám dọc φx giảm mạnh, làm giảm hiệu quả phanh và tăng nguy cơ mất kiểm soát xe.

3. Hiệu quả điều khiển của hệ thống ABS: ABS duy trì áp suất phanh trong khoảng 10 lần/giây, giúp giảm hiện tượng trượt bánh xe và giữ lực bám tối ưu. Khi trọng tâm xe dịch chuyển, ABS tự động điều chỉnh áp suất phanh để cân bằng lực phanh giữa các bánh, giảm thiểu hiện tượng bó cứng bánh xe.

4. Mối quan hệ giữa mô men phanh, áp suất phanh và gia tốc bánh xe: Mô men phanh và áp suất phanh biến đổi theo chu kỳ điều khiển của ABS, với tần số khoảng 10 Hz. Gia tốc bánh xe phản ánh chính xác trạng thái trượt và lực bám, giúp hệ thống điều khiển kịp thời.

Thảo luận kết quả

Nguyên nhân chính của sự thay đổi hiệu quả phanh là do sự phân bố tải trọng thay đổi khi trọng tâm dịch chuyển, làm thay đổi lực tiếp xúc bánh xe với mặt đường. Kết quả này phù hợp với các nghiên cứu gần đây về động lực học xe tải và hệ thống phanh ABS trên thế giới.

Việc duy trì độ trượt bánh xe trong khoảng 15-20% là tối ưu để đạt lực bám lớn nhất, đồng thời tránh hiện tượng bó cứng bánh xe. Hệ thống ABS với thuật toán điều khiển dựa trên cảm biến tốc độ góc bánh xe đã chứng minh hiệu quả trong việc điều chỉnh áp suất phanh phù hợp với vị trí trọng tâm xe.

Dữ liệu có thể được trình bày qua biểu đồ mô men phanh và áp suất phanh theo thời gian, biểu đồ hệ số bám dọc φx theo độ trượt λ, và bảng so sánh lực phanh giữa các vị trí trọng tâm khác nhau, giúp minh họa rõ ràng ảnh hưởng của tọa độ trọng tâm tới quá trình phanh.

Đề xuất và khuyến nghị

1. Điều chỉnh vị trí trọng tâm xe tải: Đề xuất thiết kế và bố trí tải trọng sao cho trọng tâm xe nằm trong vùng tối ưu, giảm thiểu dịch chuyển trọng tâm khi phanh, nhằm tăng hiệu quả lực phanh và giảm hiện tượng trượt bánh xe. Thời gian thực hiện: 6 tháng, chủ thể: nhà sản xuất và vận tải.

2. Nâng cấp hệ thống ABS với thuật toán thích ứng: Phát triển thuật toán điều khiển ABS có khả năng tự động điều chỉnh theo vị trí trọng tâm và tải trọng xe, nâng cao khả năng kiểm soát phanh trong mọi điều kiện vận hành. Thời gian: 12 tháng, chủ thể: các trung tâm nghiên cứu và nhà sản xuất thiết bị ô tô.

3. Đào tạo lái xe về kỹ thuật phanh và cân bằng tải trọng: Tổ chức các khóa huấn luyện nâng cao nhận thức về ảnh hưởng của trọng tâm xe tới phanh, hướng dẫn cách phân bổ tải trọng hợp lý khi vận hành xe tải. Thời gian: liên tục, chủ thể: các công ty vận tải và cơ quan đào tạo lái xe.

4. Kiểm tra và bảo dưỡng định kỳ hệ thống phanh và cân bằng tải trọng: Thiết lập quy trình kiểm tra trọng tâm xe và hệ thống phanh ABS định kỳ để phát hiện và khắc phục kịp thời các sai lệch, đảm bảo an toàn vận hành. Thời gian: hàng quý, chủ thể: các đơn vị bảo dưỡng và quản lý vận tải.

Đối tượng nên tham khảo luận văn

1. Nhà sản xuất ô tô và thiết bị phanh: Nghiên cứu giúp cải tiến thiết kế xe tải và hệ thống phanh ABS phù hợp với đặc điểm trọng tâm, nâng cao hiệu suất và an toàn.

2. Các công ty vận tải hàng hóa: Áp dụng kiến thức để tối ưu hóa phân bổ tải trọng, giảm thiểu rủi ro tai nạn do phanh không hiệu quả.

3. Cơ quan quản lý giao thông và an toàn đường bộ: Sử dụng kết quả nghiên cứu để xây dựng các quy định về tải trọng và kiểm định an toàn kỹ thuật xe tải.

4. Các trung tâm đào tạo lái xe chuyên nghiệp: Tích hợp nội dung về ảnh hưởng trọng tâm và kỹ thuật phanh an toàn vào chương trình đào tạo, nâng cao kỹ năng lái xe tải.

Câu hỏi thường gặp

1. Tọa độ trọng tâm ảnh hưởng thế nào đến quá trình phanh?
   Tọa độ trọng tâm quyết định phân bố tải trọng lên các bánh xe, ảnh hưởng trực tiếp đến lực phanh và mô men phanh. Trọng tâm dịch chuyển về phía trước làm tăng lực phanh cầu trước và giảm cầu sau, có thể gây mất cân bằng khi phanh.

2. Hiện tượng trượt bánh xe khi phanh là gì?
   Trượt bánh xe xảy ra khi lực phanh vượt quá lực bám giữa bánh xe và mặt đường, dẫn đến bánh xe bị khóa cứng hoặc trượt lết, làm giảm hiệu quả phanh và nguy cơ mất kiểm soát xe.

3. Hệ thống ABS hoạt động như thế nào để ngăn trượt bánh?
   ABS điều khiển áp suất phanh thông qua các van điện từ và cảm biến tốc độ góc bánh xe, giảm áp suất khi phát hiện bánh xe sắp bị khóa, duy trì lực bám tối ưu và tránh trượt bánh.

4. Làm sao để xác định vị trí trọng tâm tối ưu cho xe tải?
   Vị trí trọng tâm tối ưu thường nằm gần trung tâm xe, cân bằng tải trọng giữa cầu trước và cầu sau, giúp phân bố lực phanh đều và giảm hiện tượng trượt bánh.

5. Có thể áp dụng kết quả nghiên cứu này cho các loại xe khác không?
   Mô hình và nguyên lý có thể áp dụng cho các loại xe tải khác nhau, tuy nhiên cần điều chỉnh tham số phù hợp với đặc điểm kỹ thuật và tải trọng từng loại xe.

Kết luận

• Vị trí tọa độ trọng tâm ảnh hưởng rõ rệt đến lực phanh, mô men phanh và hiện tượng trượt bánh xe trên ô tô tải.
• Độ trượt bánh xe trong khoảng 15-20% là tối ưu để đạt hiệu quả phanh cao nhất.
• Hệ thống ABS với thuật toán điều khiển thích ứng giúp duy trì lực bám và giảm thiểu trượt bánh khi trọng tâm thay đổi.
• Đề xuất điều chỉnh trọng tâm và nâng cấp hệ thống ABS nhằm nâng cao an toàn phanh xe tải.
• Tiếp tục nghiên cứu mở rộng mô hình và thử nghiệm thực tế để hoàn thiện giải pháp trong vòng 1-2 năm tới.

Các nhà sản xuất và đơn vị vận tải nên phối hợp triển khai các giải pháp điều chỉnh trọng tâm và nâng cấp hệ thống phanh ABS để giảm thiểu tai nạn giao thông liên quan đến phanh xe tải.

Trích đoạn nội dung tài liệu

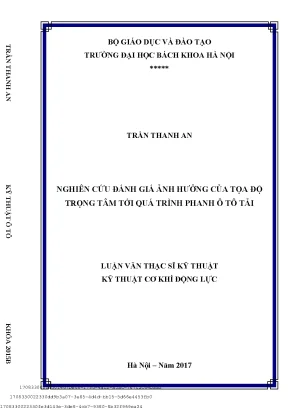

BỘ GIÁO DỤC VÀ ĐÀO TẠO TRẦN THANH AN TRƯỜNG ĐẠI HỌC BÁCH KHOA HÀ NỘI ***** TRẦN THANH AN KỸ THUẬT Ô TÔ NGHIÊN CỨU ĐÁNH GIÁ ẢNH HƯỞNG CỦA TỌA ĐỘ TRỌNG TÂM TỚI QUÁ TRÌNH PHANH Ô TÔ TẢI LUẬN VĂN THẠC SĨ KỸ THUẬT KỸ THUẬT CƠ KHÍ ĐỘNG LỰC KHÓA 2015B Hà Nội – Năm 2017 17083300223301467be66-f796-4afb-a5ac-787c5c84baa2 1708330022330dd9b3a07-3e85-4d4d-bb15-5d66e4453fb0 1708330022330fe3d143e-3de8-4cb7-9380-8b32f969ea24 l BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƯỜNG ĐẠI HỌC BÁCH KHOA HÀ NỘI ***** TRẦN THANH AN NGHIÊN CỨU ĐÁNH GIÁ ẢNH HƯỞNG CỦA TỌA ĐỘ TRỌNG TÂM TỚI QUÁ TRÌNH PHANH Ô TÔ TẢI Chuyên ngành: KỸ THUẬT CƠ KHÍ ĐỘNG LỰC LUẬN VĂN THẠC SĨ KỸ THUẬT KỸ THUẬT CƠ KHÍ ĐỘNG LỰC NGƯỜI HƯỚNG DẪN KHOA HỌC: TS ĐÀM HOÀNG PHÚC Hà Nội – Năm 2017 LỜI CAM ĐOAN           TS. Đàm Hoàng Phúc.    Hà Nội, ngày 20 tháng 03 năm 2017 Tác giả  1 LỜI CẢM ƠN  TS. Đàm Hoàng Phúc        Tác giả  2 MỤC LỤC .

An toàn chuyển động. Tai nạn giao thông. Các h thng phanh trên ô tô hin nay. Hệ thống phanh trang bị ABS .2 ABS loại cơ-thuỷ lực.

ABS điều khiển điện cho xe con (BOSCH). Lực và mô men tác dụng lên bánh xe khi phanh. Hiện tượng trượt lết của bánh xe khi phanh. Đặc tính trượt khi phanh.

Nguyên tắc điều khiển của ABS. Các phương án dẫn động hệ thống phanh ABS khí nén. Sơ đồ cấu tạo và hoạt động của các phần tử hệ thống ABS khí nén. Mô hình không gian của ôtô.

Các thành phần lực và mômen trong mô hình bao gồm:. Sự thay đổi tải trọng thẳng đứng khi phanh. 53  4: KHO SÁT NG CA T TRNG TÂM TI HIU QU PHANH. 63 4 DANH MỤC CÁC KÝ HIỆU VÀ CHỮ VIẾT TẮT Ký hiệu Ý nghĩa (Tên gọi) Đơn vị a  m b  m B  xe m L  m M  Kg m  Kg hg  m G  Kg g  m/s2 Fz  N Mk Mô men kéo N.m Mp Mô men phanh N.m P1  kg/cm2 P2  kg/cm2 Fx1  N Fx2  N  Góc quay thân xe rad b  Fms  N µ  J Mômen quán tính kgm2 5  z,z,z l m, m/s, m/s2  ABS System)   6 DANH MỤC CÁC BẢNG BIỂU VÀ ĐỒ THỊ Ký hiệu Tên gọi Trang Hình 1.5 Nguyên lý ABS 19 Hình 1.8 ABS cho xe ôtô 22 Hình 1.4 S phân b ti trng thng 53 Hình 3.2 tâm 57 không có ABS Hình 4.4   59  8 LỜI NÓI ĐẦU           Khi ng        p           p  ng               trong   treo,   do  h                    tiêu hao do tr              tr       và tính   quay vòng  ô tô khi phanh.

Tín 9 h và tính    nh                nên  ng                     Nghiên cứu đánh giá ảnh hưởng trọng tâm tới quá trình phanh ô tô tải   10 CHƢƠNG 1: TỔNG QUAN 1. Tổng quan về an toàn giao thông đƣờng bộ Việt Nam 1. An toàn chuyển động     nay  và     ô tô   lên v  Ngày nay trên  bìn   km/h. mv 2 Ô tô    m    Lv có   2                       hàng hóa, gây th tích   ng              sông, .

gây nên   khôn l   ô tô còn có các ph        thông khác nh       11 giao thông, ph            giao thông và an toàn môi tr   ph   ôtô. Tai nạn giao thông      -      hành vi   -   -   -    -       ng   ph  giao thông khi  di  trên   quy  an toàn giao thông   không  phòng tránh, gây nên      ng và tài -         12     th liên quan  ng tham gia giao thông. Ngày nay                      nh          nhân nh bà Bridget Driscoll.  thì     có  1,2  ng  vì tai  giao    nhân gây                  ng                                2006,  có 89.455 ng  vì tai  giao thông         13                2.186 ng và  ng  th  6,2   lên 31.000 ng nhng ý  ng tham gia giao thông  nh     giao thông, c  .1:         10    Tuy             gia giao thông không  nâng lên thì tình hình tai  giao thông   ta  còn 14   Trong  các tai   trên tai  trên   do ô tô   Nam              Hình 1.2:  quan  Ng lái - - Xe                                       ng    nhân kh           quan tâm là      15  phanh.

Đánh giá ảnh hƣởng của tọa độ trọng tâm để điều chỉnh phù hợp nhằm nâng cao hiệu quả hoạt động của hệ thống phanh. Nh                ra tai  anh ô tô. Nh  F = mj   làm     xe ta   ra         xe.  này    l    bánh xe.2) 2  -  ra   ng     ô tô; - Tiêu tán   l    xe.

 Ff  Gf           Fms  G   Nh                         là Mp  phanh.      có giá   và do  có  dùng  phanh xe. Mp phanhp F sau: Fp  (1.3)  p  p   p  p  p ng  F p  p    tr Giá   phanh lúc này    và   bám. 17 Fp max  F  Fz (1.4)  -      tác  lên bánh xe hay  l lên bánh xe  Hình 1.3:  -   bám  bánh xe và       trình phanh.

Các hệ thống phanh trên ô tô hiện nay 1. Hệ thống phanh trang bị ABS Hình 1.4: Đặc tính phanh 18 Hình 1.5: Nguyên lý ABS Trên thc t, nhiu khi bánh xe b p ng mà xe vn chuy ng hc phanh gim nhanh và lc bám ngang b trit tiêu nh khi phanh.4) ch ra rng, lc phanh cc trong h s t l      ngay c t khi vùng ta lc bám mà vãn không b i ta thit k u chng hãm cng bánh xe ABS (Antilocking Brake System) 1.5 u khin lc phanh t ng (trit tiêu áp sut phanh).2 ABS loại cơ-thuỷ lực Hình 1.6: Bố trí ABS 19   b trí h   -thu l   1.6) gm tn lc (3) và c ABS gm c u kiu piston truyng bng cam và các van áp sut. C gia t  nh giá tnh m c gim áp sut. Nu t lu s  t giá tr ci tr li.

H thng này có th m áp sut 5 l ch bánh xe hãm cng, nâng cao hiu qu phanh.7: Cơ cấu chống hãm cứng cho cầu trước chủ động 1. quả văng quán tính; 2. bi mở ly hợp; 4. cần mở van điều khiển; 5.

van điều khiển; 7. ra bánh sau; 9. từ xi lanh chính; 10,11. van một chiều; 12.

bơm piston Khi phanh bình thường (hình 1.7 a):  u king, van ct m, du t t p xúc vi cam lch tâm (13 Khi giảm lực phanh (hình 1.7 b): Khi gia tc gim, tc trc ch ng (14), các bánh xe b u hãm cng, to quán tính cho qu   i vi ly hp (2), bi ly hn khy qu  cho cn m (4) m u khin (5). Áp sut trong h thng phanh sau khá cao mà van (5) li m nên piston (6) b y lên trên, van c y piston (12) lên trên tip xúc v  u khin (5). Do van c    u t xy lanh chính phía h thng phanh sau b    t du trong xy lanh bánh x nhanh. Khi tăng lực phanh (hình 1.7c): Do vic gim lc phanh  ng hp va    c nh        21 gim tc.

Khi trc ch ng và qu  nó, qu ch chuyn sang phi, cho phép lò xo hi v c u khin (5). Cùng tho áp su van mt chiu (10,11). Áp suc khôi phc k m ngt khi cam (13), áp su áp sut tng phanh. ABS điều khiển điện cho xe con (BOSCH) Hình 1.8: ABS cho xe ôtô 1.

cảm biến tốc độ; 2. piston van điều khiển; 3. van điện từ; 4.
