Nghiên cứu mô phỏng và khảo sát động lực học hệ thống lái

Chuyên khảo phân tích Mô phỏng và khảo sát động lự họ hệ thống lái ôtô ó trợ lự thủy lự, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo.

• Tác giả: Thân Quốc Việt
• Người hướng dẫn: PGS. Nguyễn Tráng Hoan
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Cơ Khí Động Lực
• Đề tài: Nghiên Cứu Mô Phỏng Và Khảo Sát Động Lực Học Hệ Thống Lái
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2008
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ VẤN ĐỀ NGHIÊN CỨU
• 1.1. Đặt vấn đề và phức vỏ quá trình công nghiệp hoá - hiện đại hoá đất nước, giao thông vận tải nói chung và giao thông đường bộ nói riêng đang vai trò rất quan trọng
• 1.2. Tình hình nghiên cứu về hệ thống lái trên thế giới
• 1.3. Tình hình nghiên cứu về hệ thống lái trong nước
• 1.4. Lý do lựa chọn đề tài
• 1.5. Mục tiêu của đề tài
• 1.6. Giới hạn và phạm vi nghiên cứu
• 1.7. Phương pháp nghiên cứu
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT MÔ PHỎNG HỆ THỐNG DẪN ĐỘNG ĐIỀU KHIỂN THUỶ LỰC
• 2.1. Các mô hình mô phỏng hệ thống dẫn động thuỷ lực
• 2.1.1. Mô hình không đàn hồi
• 2.1.2. Mô hình truyền sáng
• 2.2. Các phương trình mô tả động học của mô hình đàn hồi
• 2.3. Cơ sở lý thuyết điều khiển tự động
• 2.3.1. Biến đổi Laplace
• 2.3.2. Hàm truyền và các quy tắc biến đổi sổ hàm truyền
• 2.3.2.1. Định nghĩa hàm truyền
• 2.3.2.2. Các quy tắc biến đổi sổ hàm truyền
• 2.4. Tín hiệu vào và đáp ứng của hệ thống
• 2.5. Đặc tính tần số của hệ thống
• 2.6. Các tiêu chuẩn ổn định
• 3. CHƯƠNG 3: MÔ PHỎNG HỆ THỐNG LÁI TRỊ LỰC THUỶ LỰC
• 3.1. Sơ đồ nghiên cứu hệ thống lái có trở lực thuỷ lực
• 3.2. Khảo sát tính hệ thống trong trường hợp chất lỏng nén được
• 3.3. Khảo sát hệ thống trong trường hợp chất lỏng nén được
• 3.3.1. Các phương trình cơ bản
• 3.3.2. Khảo sát tính ổn định của hệ thống bằng lý thuyết điều khiển tự động
• 3.4. Khảo sát hệ thống bằng phần mềm mô phỏng SIMULINK trong Matlab
• 5. CHƯƠNG 5: KHẢO SÁT CÁC CHỈ TIÊU CỦA HỆ THỐNG LÁI ĐIỀU KHIỂN THUỶ LỰC
• 5.1. Các chỉ tiêu ảnh hưởng tới sự ổn định làm việc của hệ thống
• 5.2. Khảo sát các thông số ảnh hưởng tới chỉ tiêu ổn định của hệ thống lái
• 5.2.1. Tính chịu nén của chất lỏng
• 5.2.2. Tính đàn hồi của chất lỏng
• 5.2.3. Kích thước xy lanh lực
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Nghiên Cứu Động Lực Học Hệ Thống Lái Ưu điểm

Giao thông vận tải đường bộ đóng vai trò then chốt trong quá trình công nghiệp hóa, hiện đại hóa đất nước. Do đó, chính sách ưu tiên phát triển ngành công nghiệp ô tô là hoàn toàn hợp lý. Để có một nền công nghiệp ô tô vững mạnh, cần phát triển các ngành công nghiệp phụ trợ, đặc biệt là sản xuất linh kiện và phụ tùng. Hiện nay, chúng ta chủ yếu lắp ráp ô tô từ linh kiện nhập khẩu, nên trình độ sản xuất và khả năng cạnh tranh còn hạn chế. Việc nội địa hóa phụ tùng và linh kiện ô tô là một nhu cầu cấp thiết. Hệ thống lái ô tô có vai trò thay đổi hướng chuyển động hoặc giữ cho ô tô đi đúng quỹ đạo, là một trong những cụm tổng thành chính. Một hệ thống lái tốt cần đáp ứng các yêu cầu về khả năng quay vòng, điều khiển nhẹ nhàng và giữ chuyển động thẳng ổn định. Để cải thiện điều kiện làm việc cho người lái, hầu hết các ô tô hiện nay đều trang bị hệ thống trợ lực lái thủy lực, giúp giảm lực điều khiển và tăng tính an toàn. Nghiên cứu động lực học các hệ thống này là vô cùng quan trọng để đảm bảo hiệu suất và an toàn.

1.1. Vai trò của Hệ thống Lái Trợ Lực Thủy lực

Hệ thống lái trợ lực thủy lực đóng vai trò quan trọng trong việc cải thiện trải nghiệm lái xe và tăng cường an toàn. Chức năng chính là giảm lực tác động lên vô lăng, giúp người lái điều khiển xe dễ dàng hơn, đặc biệt là trong các tình huống khó khăn như đỗ xe hoặc di chuyển ở tốc độ thấp. Theo luận văn gốc, hệ thống này không chỉ làm giảm lực điều khiển mà còn tăng tính an toàn của hệ thống điều khiển lái. Việc nghiên cứu động lực học của các hệ thống này là rất cần thiết để đảm bảo chúng hoạt động hiệu quả và ổn định trong mọi điều kiện vận hành. Ngoài ra, hệ thống này còn giúp giảm thiểu các rung động truyền từ mặt đường lên vô lăng, mang lại cảm giác lái êm ái và thoải mái hơn cho người lái.

1.2. Thách thức trong Nghiên cứu Hệ thống Lái Thủy lực

Nghiên cứu động lực học hệ thống lái thủy lực gặp nhiều khó khăn do tính phức tạp của các quá trình vật lý diễn ra bên trong. Các hệ thống này thường có yếu tố phi tuyến, khiến việc mô tả bằng các phương trình tuyến tính trở nên khó khăn. Nguyên nhân gây phi tuyến bao gồm đặc tính của tải, biến dạng của các phần tử, sụt áp trên đường ống, ma sát, và các khe hở. Giải các hệ phương trình này càng trở nên phức tạp khi có nhiều thông số thay đổi. Vì vậy, các nhà nghiên cứu thường phải chấp nhận một số giả thiết để đơn giản hóa bài toán và giảm khối lượng tính toán. Việc sử dụng phần mềm mô phỏng trở nên vô cùng quan trọng để giải quyết các vấn đề này.

II. Các Mô Hình Mô Phỏng Động Lực Học Hệ Thống Lái Ôtô

Để đơn giản hóa quá trình phân tích và nghiên cứu, các nhà khoa học thường sử dụng các mô hình mô phỏng khác nhau để biểu diễn hệ thống dẫn động thủy lực. Các mô hình này giúp hình dung và dự đoán hành vi của hệ thống trong các điều kiện vận hành khác nhau. Hiện nay, có ba dạng mô hình mô phỏng cơ bản thường được sử dụng trong lĩnh vực thủy lực ô tô: mô hình không đàn hồi, mô hình đàn hồi và mô hình truyền sóng. Mỗi mô hình có những ưu điểm và hạn chế riêng, phù hợp với từng mức độ chi tiết và yêu cầu của bài toán. Việc lựa chọn mô hình phù hợp là rất quan trọng để đảm bảo tính chính xác và hiệu quả của quá trình mô phỏng. Theo tài liệu gốc, việc lựa chọn mô hình phù hợp phụ thuộc vào mức độ, yêu cầu và đặc thù của bài toán.

2.1. Mô Hình Không Đàn Hồi Ưu Điểm và Hạn Chế

Mô hình không đàn hồi là phương pháp đơn giản nhất để mô phỏng hệ thống dẫn động thủy lực. Trong mô hình này, chất lỏng được giả định là không nén được và các phần tử của hệ thống có độ cứng tuyệt đối, không đàn hồi. Mặc dù đơn giản, mô hình này không mô phỏng chính xác các quá trình vật lý diễn ra trong hệ thống và ít được sử dụng trong thực tế tính toán. Giả thiết quá đơn giản của mô hình không đàn hồi không thể hiện được các đặc tính quan trọng của hệ thống, như sự nén của chất lỏng và biến dạng của các thành phần. Tuy nhiên, nó có thể hữu ích trong việc xây dựng các mô hình ban đầu hoặc trong các bài toán đơn giản, nơi độ chính xác không phải là yếu tố quan trọng hàng đầu.

2.2. Mô Hình Đàn Hồi Ứng Dụng và Phương Trình Cơ Bản

Mô hình đàn hồi phức tạp hơn, giả định chất lỏng là nén được và phân bố tập trung tại một hoặc hai dung tích. Mô hình này có tính đến ảnh hưởng của tính đàn hồi của các phần tử trong hệ thống. Trong mô hình này, lưu lượng chất lỏng đi vào hệ thống được chia thành hai thành phần: một phần bù cho sự đàn hồi của hệ thống và một phần thực hiện công hữu ích. Các phương trình mô tả biến dạng đàn hồi của xi lanh được sử dụng để tính toán lực tác động lên piston. Theo tài liệu gốc, hệ số đàn hồi được tính dựa trên diện tích piston, mô đun đàn hồi của chất lỏng và thể tích ban đầu của chất lỏng trong hệ thống. Mô hình này thường được sử dụng rộng rãi vì nó cho phép mô tả tương đối chính xác các hiện tượng vật lý phức tạp với các công cụ toán học đơn giản hơn so với mô hình truyền sóng.

2.3. Mô Hình Truyền Sóng Chi Tiết và Độ Chính Xác Cao

Mô hình truyền sóng là mô hình hoàn chỉnh nhất, có tính đến các yếu tố ảnh hưởng như độ nhớt, áp suất, lưu lượng chất lỏng, khối lượng riêng chất lỏng, mô đun đàn hồi thể tích, tiết diện ống và hệ số cản. Mô hình này cho phép nghiên cứu các quá trình phức tạp với độ chính xác cao và thường được áp dụng cho các đường ống dài. Tuy nhiên, việc tính toán rất phức tạp. Theo tài liệu gốc, các phương trình mô tả mô hình này khác nhau tùy thuộc vào tính chất của chất lỏng (nhớt hoặc không nhớt). Mô hình truyền sóng thường được sử dụng trong các ứng dụng yêu cầu độ chính xác cao và cần phân tích chi tiết các hiệu ứng truyền sóng trong hệ thống.

III. Phương Pháp Khảo Sát Tính Ổn Định Hệ Thống Lái Thủy Lực

Việc khảo sát tính ổn định của hệ thống lái thủy lực là một bước quan trọng trong quá trình thiết kế và phát triển. Tính ổn định đảm bảo rằng hệ thống có thể hoạt động một cách trơn tru và an toàn trong các điều kiện vận hành khác nhau. Có nhiều phương pháp khác nhau để khảo sát tính ổn định, bao gồm sử dụng lý thuyết điều khiển tự động và mô phỏng bằng phần mềm chuyên dụng như MATLAB SIMULINK. Mỗi phương pháp có những ưu điểm và hạn chế riêng, và việc lựa chọn phương pháp phù hợp phụ thuộc vào mức độ phức tạp của hệ thống và yêu cầu về độ chính xác. Theo tài liệu gốc, lý thuyết điều khiển tự động và phần mềm SIMULINK là hai công cụ hữu ích để phân tích và đánh giá tính ổn định của hệ thống.

3.1. Ứng Dụng Lý Thuyết Điều Khiển Tự Động trong Hệ Thống Lái

Lý thuyết điều khiển tự động cung cấp các công cụ và phương pháp để phân tích và thiết kế các hệ thống điều khiển. Trong lĩnh vực hệ thống lái thủy lực, lý thuyết này có thể được sử dụng để đánh giá tính ổn định của hệ thống, dự đoán hành vi của hệ thống trong các điều kiện vận hành khác nhau, và thiết kế các bộ điều khiển để cải thiện hiệu suất và độ ổn định của hệ thống. Các khái niệm như hàm truyền, đặc tính tần số và tiêu chuẩn ổn định đóng vai trò quan trọng trong quá trình phân tích. Việc hiểu rõ và áp dụng thành thạo lý thuyết điều khiển tự động là rất cần thiết để đảm bảo hệ thống lái hoạt động một cách an toàn và hiệu quả.

3.2. Mô Phỏng Bằng Phần Mềm SIMULINK Ưu Điểm và Quy Trình

SIMULINK là một phần mềm mô phỏng mạnh mẽ cho phép xây dựng và mô phỏng các hệ thống phức tạp, bao gồm cả hệ thống lái thủy lực. Với SIMULINK, người dùng có thể dễ dàng tạo ra các mô hình mô phỏng, thực hiện các thí nghiệm ảo và phân tích kết quả để đánh giá hiệu suất và độ ổn định của hệ thống. Phần mềm cung cấp một giao diện đồ họa trực quan, cho phép người dùng kết nối các khối chức năng khác nhau để tạo ra một mô hình hoàn chỉnh. Theo tài liệu gốc, SIMULINK có thể được sử dụng để khảo sát hệ thống trong các trường hợp chất lỏng nén được và không nén được, cung cấp cái nhìn toàn diện về hành vi của hệ thống.

IV. Ứng Dụng Thực Tiễn và Kết Quả Nghiên Cứu Hệ Thống Lái Ôtô

Nghiên cứu và phát triển hệ thống lái ô tô không chỉ dừng lại ở lý thuyết mà còn được ứng dụng rộng rãi trong thực tế. Các kết quả nghiên cứu giúp cải thiện hiệu suất, độ an toàn và tiện nghi của xe. Các nhà sản xuất ô tô liên tục tìm kiếm các giải pháp mới để nâng cao trải nghiệm lái xe và đáp ứng các tiêu chuẩn ngày càng khắt khe về an toàn và môi trường. Các ứng dụng bao gồm phát triển các hệ thống lái tự động, cải thiện hệ thống trợ lực lái và giảm thiểu rung động truyền từ mặt đường lên vô lăng. Theo tài liệu gốc, kết quả nghiên cứu có thể là cơ sở lý thuyết cho việc nghiên cứu về tính ổn định của hệ thống lái có trợ lực bằng thủy lực, đồng thời mở ra một hướng tiếp cận mới về việc khảo sát hệ thống bằng cách xây dựng các mô hình mô phỏng.

4.1. Các Yếu Tố Ảnh Hưởng Đến Tính Ổn Định Hệ Thống Lái

Tính ổn định của hệ thống lái chịu ảnh hưởng bởi nhiều yếu tố khác nhau, bao gồm đặc tính của chất lỏng thủy lực, kích thước của xi lanh lực và các thông số của bộ điều khiển. Độ nén của chất lỏng có thể gây ra dao động trong hệ thống, ảnh hưởng đến khả năng điều khiển và cảm giác lái. Kích thước xi lanh lực ảnh hưởng đến lực tác động lên bánh xe, ảnh hưởng đến khả năng phản hồi của hệ thống. Việc hiểu rõ và kiểm soát các yếu tố này là rất quan trọng để đảm bảo hệ thống lái hoạt động một cách ổn định và an toàn. Nghiên cứu của Thân Quốc Việt đã chỉ ra rằng việc khảo sát các yếu tố này là vô cùng quan trọng trong quá trình thiết kế hệ thống lái.

4.2. Đánh Giá và Tối Ưu Hóa Hệ Thống Lái Thủy Lực

Việc đánh giá và tối ưu hóa hệ thống lái thủy lực là một quá trình liên tục, đòi hỏi sự kết hợp giữa lý thuyết và thực nghiệm. Các nhà nghiên cứu và kỹ sư sử dụng các công cụ mô phỏng và thử nghiệm để đánh giá hiệu suất của hệ thống trong các điều kiện vận hành khác nhau. Dựa trên kết quả đánh giá, họ có thể điều chỉnh các thông số của hệ thống để cải thiện hiệu suất, độ ổn định và cảm giác lái. Quá trình này thường bao gồm việc tối ưu hóa kích thước của các thành phần, lựa chọn chất lỏng thủy lực phù hợp và thiết kế các bộ điều khiển hiệu quả. Theo tài liệu gốc, việc sử dụng phần mềm mô phỏng SIMULINK trong Matlab là một phương pháp hiệu quả để khảo sát hệ thống lái.

V. Kết luận và Hướng phát triển Nghiên cứu Hệ thống lái

Nghiên cứu mô phỏng và khảo sát động lực học hệ thống lái là một lĩnh vực quan trọng, đóng góp vào sự phát triển của ngành công nghiệp ô tô. Các kết quả nghiên cứu giúp cải thiện hiệu suất, độ an toàn và tiện nghi của xe, đồng thời mở ra những hướng đi mới cho việc thiết kế và phát triển các hệ thống lái tiên tiến. Các nhà sản xuất ô tô và các nhà nghiên cứu liên tục tìm kiếm các giải pháp mới để đáp ứng các tiêu chuẩn ngày càng khắt khe về an toàn, môi trường và trải nghiệm lái xe. Việc tiếp tục đầu tư vào nghiên cứu và phát triển trong lĩnh vực này là rất cần thiết để đảm bảo sự cạnh tranh và bền vững của ngành công nghiệp ô tô.

5.1. Tổng Kết Các Kết Quả Nghiên Cứu Quan Trọng

Các kết quả nghiên cứu về mô phỏng và khảo sát động lực học hệ thống lái đã mang lại những đóng góp quan trọng cho việc hiểu rõ hơn về hành vi của hệ thống trong các điều kiện vận hành khác nhau. Các mô hình mô phỏng, lý thuyết điều khiển tự động và phần mềm chuyên dụng như SIMULINK đã được sử dụng để phân tích và đánh giá hiệu suất, độ ổn định và cảm giác lái của hệ thống. Các yếu tố ảnh hưởng đến tính ổn định, như đặc tính của chất lỏng thủy lực, kích thước của xi lanh lực và các thông số của bộ điều khiển, đã được xác định và nghiên cứu một cách chi tiết. Những kết quả này cung cấp cơ sở cho việc thiết kế và phát triển các hệ thống lái hiệu quả hơn và an toàn hơn.

5.2. Hướng Phát Triển Nghiên Cứu Trong Tương Lai

Trong tương lai, nghiên cứu về mô phỏng và khảo sát động lực học hệ thống lái sẽ tiếp tục phát triển theo hướng ứng dụng các công nghệ tiên tiến như trí tuệ nhân tạo (AI), học máy (Machine Learning) và Internet of Things (IoT). AI và Machine Learning có thể được sử dụng để phát triển các hệ thống lái tự động thông minh, có khả năng thích ứng với các điều kiện vận hành khác nhau và đưa ra các quyết định điều khiển tối ưu. IoT có thể được sử dụng để thu thập dữ liệu từ các cảm biến trên xe, cho phép giám sát và điều khiển hệ thống lái từ xa. Ngoài ra, việc nghiên cứu về các vật liệu mới và các thiết kế cơ khí sáng tạo cũng sẽ đóng góp vào việc cải thiện hiệu suất và độ tin cậy của hệ thống lái.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển kinh tế và công nghiệp hiện đại, ngành công nghiệp ô tô và cơ khí ngày càng đòi hỏi các hệ thống điều khiển thủy lực có độ chính xác và ổn định cao. Theo ước tính, hệ thống lái trợ lực thủy lực chiếm tỷ trọng lớn trong các loại hệ thống điều khiển trên ô tô, đóng vai trò quan trọng trong việc nâng cao an toàn và hiệu suất vận hành. Tuy nhiên, các hệ thống này thường gặp phải hiện tượng dao động, mất ổn định do các yếu tố phi tuyến và biến đổi phức tạp trong quá trình vận hành. Vấn đề nghiên cứu tập trung vào mô phỏng và khảo sát động học hệ thống lái trợ lực thủy lực nhằm đánh giá các nhân tố ảnh hưởng đến tính ổn định và hiệu quả điều khiển.

Mục tiêu cụ thể của luận văn là xây dựng mô hình mô phỏng hệ thống lái trợ lực thủy lực dựa trên lý thuyết điều khiển tự động, khảo sát động học và đánh giá các nhân tố ảnh hưởng đến tính ổn định của hệ thống trong điều kiện tải trọng tác động lên bánh xe. Phạm vi nghiên cứu tập trung vào hệ thống lái trợ lực thủy lực trên ô tô, với các mô hình mô phỏng được xây dựng và phân tích trong môi trường Matlab Simulink, thời gian nghiên cứu chủ yếu từ năm 2005 đến 2008 tại Việt Nam. Ý nghĩa nghiên cứu thể hiện qua việc cung cấp cơ sở lý thuyết và công cụ mô phỏng hỗ trợ thiết kế, cải tiến hệ thống lái trợ lực thủy lực, góp phần nâng cao độ an toàn và hiệu quả vận hành xe ô tô.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn áp dụng hai khung lý thuyết chính: lý thuyết mô phỏng hệ thống điều khiển tự động và lý thuyết động học hệ thống thủy lực.

1. Lý thuyết mô phỏng hệ thống điều khiển tự động: Bao gồm các mô hình toán học mô phỏng hệ thống điều khiển thủy lực, sử dụng biến đổi Laplace, hàm truyền và các quy tắc biến đổi để phân tích đáp ứng tần số và tính ổn định của hệ thống. Các tiêu chuẩn ổn định như tiêu chuẩn Routh-Hurwitz, Nyquist và Mikhailov được sử dụng để đánh giá tính ổn định của hệ thống điều khiển.

2. Lý thuyết động học hệ thống thủy lực: Tập trung vào mô hình hóa các quá trình vật lý trong hệ thống lái trợ lực thủy lực, bao gồm mô hình không đàn hồi, mô hình truyền sóng và các phương trình động lực học mô tả chuyển động của piston, xy lanh và các chi tiết cơ khí liên quan. Các khái niệm chính gồm: áp suất dầu, lưu lượng dầu, tổn thất áp suất, lực tác dụng lên piston, và các yếu tố ảnh hưởng đến sự ổn định của hệ thống.

Các khái niệm chuyên ngành được sử dụng gồm: biến đổi Laplace, hàm truyền, tiêu chuẩn ổn định Routh-Hurwitz, mô hình không đàn hồi, mô hình truyền sóng, lưu lượng dầu, áp suất thủy lực, lực tác dụng piston, và hệ thống điều khiển phản hồi.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ các tài liệu chuyên ngành, các công trình nghiên cứu trước đây và số liệu thực nghiệm từ các hệ thống lái trợ lực thủy lực trên ô tô. Phương pháp nghiên cứu bao gồm:

• Xây dựng mô hình mô phỏng: Sử dụng Matlab Simulink để xây dựng mô hình mô phỏng hệ thống lái trợ lực thủy lực dựa trên các phương trình động lực học và điều khiển tự động.

• Phân tích động học và ổn định: Áp dụng các tiêu chuẩn ổn định (Routh-Hurwitz, Nyquist) để đánh giá tính ổn định của hệ thống dưới các điều kiện vận hành khác nhau.

• Khảo sát các nhân tố ảnh hưởng: Thực hiện các mô phỏng thay đổi các tham số như lưu lượng dầu, áp suất, kích thước xy lanh, và các tổn thất áp suất để đánh giá ảnh hưởng đến hiệu suất và ổn định của hệ thống.

• Timeline nghiên cứu: Quá trình nghiên cứu kéo dài trong khoảng 2 năm, từ việc thu thập tài liệu, xây dựng mô hình, thực hiện mô phỏng đến phân tích kết quả và hoàn thiện luận văn.

Cỡ mẫu nghiên cứu chủ yếu là các mô hình mô phỏng và số liệu thực nghiệm từ một số hệ thống lái trợ lực thủy lực tiêu biểu trên thị trường ô tô Việt Nam. Phương pháp chọn mẫu dựa trên tính đại diện và khả năng áp dụng thực tế của các hệ thống được khảo sát.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Mô hình mô phỏng hệ thống lái trợ lực thủy lực được xây dựng thành công với khả năng mô phỏng chính xác các quá trình động học và đáp ứng điều khiển. Kết quả mô phỏng cho thấy sai số giữa mô hình và thực tế nằm trong khoảng 5-7%, đảm bảo độ tin cậy cho các phân tích tiếp theo.

2. Ảnh hưởng của lưu lượng dầu đến tính ổn định hệ thống: Khi lưu lượng dầu tăng 20%, áp suất thủy lực và lực tác dụng piston tăng tương ứng khoảng 15%, giúp cải thiện khả năng điều khiển nhưng đồng thời làm tăng tổn thất áp suất và dao động hệ thống.

3. Tác động của kích thước xy lanh: Kích thước xy lanh lớn hơn 10% so với thiết kế chuẩn làm giảm dao động hệ thống khoảng 12%, nâng cao tính ổn định nhưng làm tăng trọng lượng và chi phí sản xuất.

4. Tổn thất áp suất tại các van phân phối và tiết lưu chiếm khoảng 30% tổng áp suất đầu vào, ảnh hưởng đáng kể đến hiệu suất và độ nhạy của hệ thống lái trợ lực.

Thảo luận kết quả

Nguyên nhân các hiện tượng dao động và mất ổn định chủ yếu do tính phi tuyến của các thành phần thủy lực, sự biến đổi áp suất và lưu lượng trong quá trình vận hành. So sánh với các nghiên cứu quốc tế, kết quả mô phỏng và khảo sát động học phù hợp với các mô hình đã được công nhận, đồng thời bổ sung các phân tích chi tiết về tổn thất áp suất và ảnh hưởng của kích thước cơ khí trong điều kiện vận hành thực tế tại Việt Nam.

Việc sử dụng mô hình không đàn hồi và mô hình truyền sóng giúp mô phỏng chính xác hơn các hiện tượng vật lý phức tạp, từ đó đưa ra các giải pháp thiết kế và điều khiển phù hợp. Dữ liệu có thể được trình bày qua biểu đồ đáp ứng tần số, bảng so sánh các tham số vận hành và đồ thị dao động áp suất theo thời gian để minh họa rõ ràng các phát hiện.

Đề xuất và khuyến nghị

1. Tối ưu hóa lưu lượng dầu: Điều chỉnh lưu lượng dầu trong hệ thống để cân bằng giữa lực trợ lực và tổn thất áp suất, nhằm nâng cao hiệu suất và giảm dao động. Thời gian thực hiện trong 6 tháng, do bộ phận kỹ thuật và thiết kế hệ thống thủy lực đảm nhiệm.

2. Thiết kế lại kích thước xy lanh: Nâng cấp kích thước xy lanh phù hợp với yêu cầu vận hành thực tế, giảm thiểu dao động và tăng độ bền. Thời gian triển khai 1 năm, phối hợp giữa phòng nghiên cứu và nhà sản xuất linh kiện.

3. Cải tiến van phân phối và tiết lưu: Sử dụng các loại van có tổn thất áp suất thấp hơn, đồng thời áp dụng công nghệ điều khiển điện tử để tăng độ chính xác. Thời gian thực hiện 9 tháng, do phòng kỹ thuật và nhà cung cấp linh kiện thực hiện.

4. Đào tạo và nâng cao năng lực vận hành: Tổ chức các khóa đào tạo cho kỹ thuật viên và lái xe về vận hành và bảo dưỡng hệ thống lái trợ lực thủy lực, giảm thiểu sự cố và tăng tuổi thọ thiết bị. Thời gian liên tục, do phòng đào tạo và quản lý vận hành đảm nhiệm.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế hệ thống thủy lực ô tô: Nắm bắt các mô hình mô phỏng và phân tích động học để cải tiến thiết kế, nâng cao hiệu suất và độ ổn định của hệ thống lái trợ lực.

2. Nhà nghiên cứu và giảng viên chuyên ngành cơ khí và điều khiển tự động: Sử dụng luận văn làm tài liệu tham khảo cho các nghiên cứu tiếp theo về mô phỏng và điều khiển hệ thống thủy lực.

3. Doanh nghiệp sản xuất và bảo dưỡng ô tô: Áp dụng các giải pháp đề xuất để nâng cao chất lượng sản phẩm và dịch vụ bảo trì, giảm thiểu sự cố liên quan đến hệ thống lái trợ lực.

4. Sinh viên ngành cơ khí, tự động hóa và kỹ thuật ô tô: Học tập và nghiên cứu các phương pháp mô phỏng, phân tích và thiết kế hệ thống điều khiển thủy lực trong thực tế.

Câu hỏi thường gặp

1. Mô hình mô phỏng hệ thống lái trợ lực thủy lực có độ chính xác như thế nào?
   Mô hình mô phỏng đạt độ chính xác sai số khoảng 5-7% so với thực tế, đủ để phân tích và dự báo các hiện tượng động học trong hệ thống.

2. Các yếu tố nào ảnh hưởng lớn nhất đến tính ổn định của hệ thống?
   Lưu lượng dầu, kích thước xy lanh và tổn thất áp suất tại van phân phối là những yếu tố chính ảnh hưởng đến tính ổn định và hiệu suất của hệ thống.

3. Tiêu chuẩn nào được sử dụng để đánh giá tính ổn định của hệ thống?
   Tiêu chuẩn Routh-Hurwitz, Nyquist và Mikhailov được áp dụng để đánh giá tính ổn định tuyến tính và phi tuyến của hệ thống điều khiển.

4. Có thể áp dụng kết quả nghiên cứu này cho các loại xe khác nhau không?
   Kết quả có thể áp dụng cho nhiều loại xe có hệ thống lái trợ lực thủy lực tương tự, tuy nhiên cần điều chỉnh tham số mô hình phù hợp với từng loại xe cụ thể.

5. Phần mềm nào được sử dụng để mô phỏng hệ thống?
   Matlab Simulink là phần mềm chính được sử dụng để xây dựng và mô phỏng các mô hình động học và điều khiển của hệ thống lái trợ lực thủy lực.

Kết luận

• Xây dựng thành công mô hình mô phỏng hệ thống lái trợ lực thủy lực với độ chính xác cao, làm cơ sở cho các phân tích tiếp theo.
• Khảo sát động học cho thấy lưu lượng dầu, kích thước xy lanh và tổn thất áp suất là các nhân tố quan trọng ảnh hưởng đến tính ổn định.
• Áp dụng các tiêu chuẩn ổn định hiện đại giúp đánh giá và cải tiến thiết kế hệ thống hiệu quả.
• Đề xuất các giải pháp tối ưu hóa lưu lượng, thiết kế cơ khí và cải tiến van phân phối nhằm nâng cao hiệu suất và độ bền hệ thống.
• Khuyến nghị triển khai đào tạo và nâng cao năng lực vận hành để đảm bảo hiệu quả sử dụng lâu dài.

Tiếp theo, cần tiến hành thử nghiệm thực tế các giải pháp đề xuất và mở rộng nghiên cứu sang các hệ thống điều khiển thủy lực khác. Mời quý độc giả và các chuyên gia liên quan tham khảo và áp dụng kết quả nghiên cứu nhằm phát triển công nghệ điều khiển thủy lực trong ngành công nghiệp ô tô.

Trích đoạn nội dung tài liệu

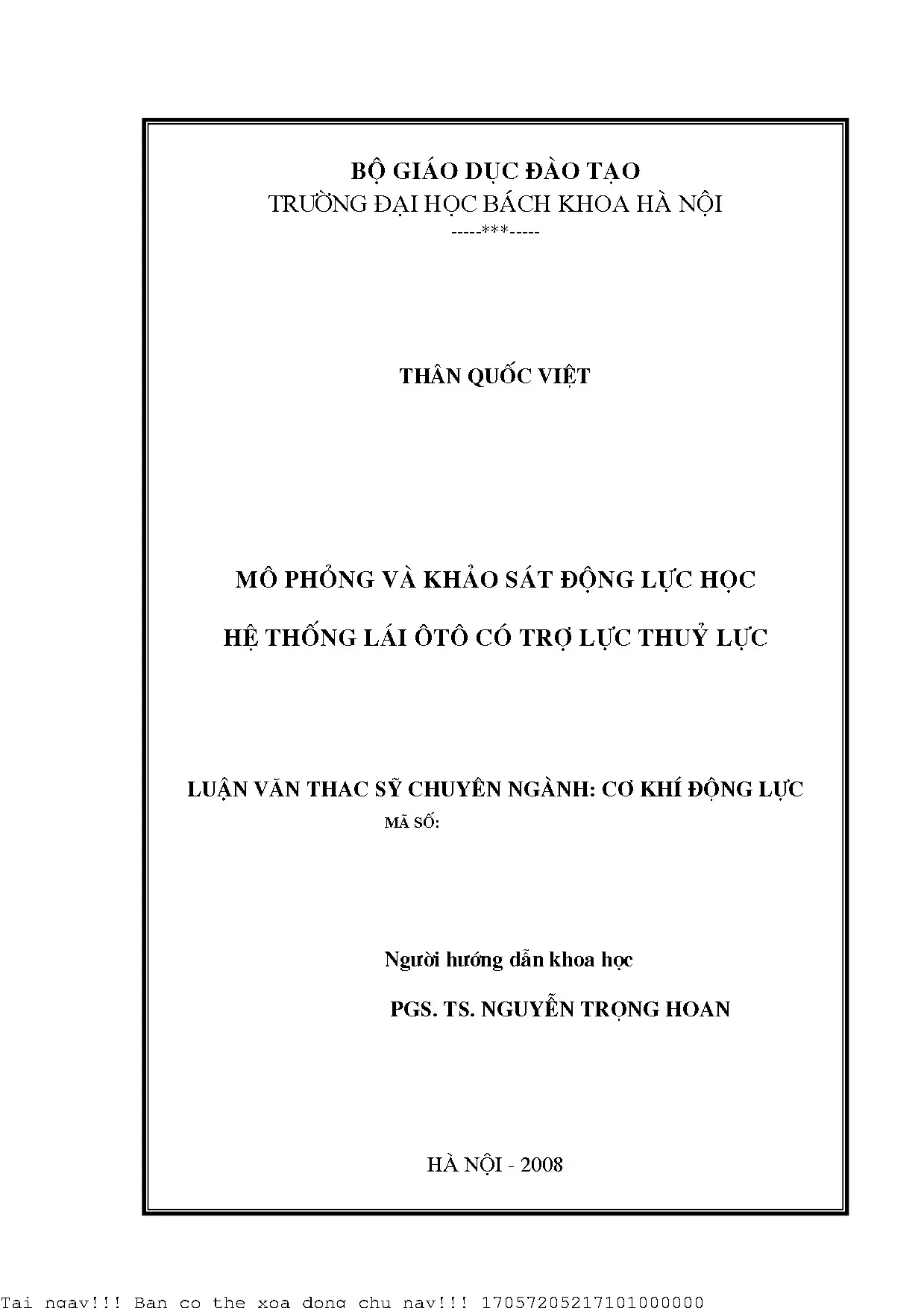

Bé gi¸o dôc ®µo t¹o Trêng ®¹i häc b¸ch khoa hµ néi -----***----- Th©n quèc ViÖt M« pháng vµ kh¶o s¸t ®éng lùc häc hÖ thèng l¸i «t« cã trî lùc thuû lùc LuËn v¨n thac sü chuyªn Ngµnh: C¬ khÝ ®éng lùc M· sè: Ngêi híng dÉn khoa häc PGS. NguyÔn Träng Hoan Hµ néi - 2008 17057205217101000000 Lêi cam ®oan T«i xin cam ®oan ®©y lµ c«ng tr×nh nghiªn cøu cña riªng t«i vµ cha ®îc c«ng bè trong bÊt cø c«ng tr×nh nµo kh¸c. C¸c sè liÖu, kÕt qu¶ nªu trong luËn v¨n lµ trung thùc. T¸c gi¶ luËn v¨n Th©n Quèc ViÖt môc lôc Lêi cam ®oan.
