Luận án nghiên cứu ứng dụng mô phỏng số để khảo sát động lực học tối ưu kết cấu điều hướng trong hệ thống cấp phôi tự động theo nguyên lý rung động

Luận án nghiên cứu ứng dụng mô phỏng số trong khảo sát động lực học tối ưu kết cấu điều hướng hệ thống cấp phôi tự động theo nguyên lý rung động.

• Trường học: Trường Đại Học Kỹ Thuật
• Chuyên ngành: Cơ Khí
• Đề tài: Nghiên Cứu Mô Phỏng Số Trong Động Lực Học Kết Cấu Điều Hướng Hệ Thống Cấp Phôi Tự Động
• Loại tài liệu: luận án
• Năm xuất bản: 2023
• Địa điểm: Hà Nội

Mục lục chi tiết

• PHẦN MỞ ĐẦU
• 1. TỔNG QUAN VỀ CẤP PHÔI TỰ ĐỘNG THEO NGUYÊN LÝ RUNG ĐỘNG
• 1.1. Thiết bị cấp phôi tự động theo nguyên lý rung động
• 1.1.1. Thiết bị cấp phôi dạng phễu rung có đường xoắn vít
• 1.1.2. Cơ cấu cấp phôi rung dạng phễu có máng dẫn hình xoắn vít
• 1.1.3. Cơ cấu cấp phôi rung sử dụng bánh lệch tâm
• 1.1.4. Cơ cấu cấp phôi rung có nam châm điện
• 1.2. Thiết bị cấp phôi theo phương thẳng
• 1.3. Xu hướng nghiên cứu hiện nay trên thế giới

Tóm tắt

I. Tính cấp thiết của đề tài

Trong bối cảnh sản xuất hiện đại, việc tự động hóa các công đoạn như gia công, lắp ráp và kiểm tra là rất cần thiết để nâng cao năng suất. Đặc biệt, hệ thống cấp phôi tự động đóng vai trò quan trọng trong việc cung cấp nguyên liệu cho các quy trình này. Các thiết bị cấp phôi hiện có rất đa dạng, từ cấp phôi dạng cuộn đến cấp phôi dạng thanh, tấm, lỏng, bột, khí, và dạng rời từng chiếc. Mỗi loại thiết bị có những ưu điểm và nhược điểm riêng, phụ thuộc vào dạng phôi và yêu cầu sản xuất. Đặc biệt, công nghệ mô phỏng đã được áp dụng để tối ưu hóa thiết kế và hoạt động của các hệ thống này. Việc nghiên cứu và phát triển công nghệ cấp phôi tự động theo nguyên lý rung động là cần thiết, nhằm đáp ứng nhu cầu sản xuất hiện đại và giảm thiểu chi phí. Hệ thống cấp phôi tự động không chỉ giúp tiết kiệm thời gian mà còn nâng cao độ chính xác trong quá trình sản xuất.

1.1. Đặc điểm của hệ thống cấp phôi tự động

Hệ thống cấp phôi tự động theo nguyên lý rung động sử dụng phễu rung để điều hướng phôi. Các phôi được di chuyển nhờ lực tác động từ nam châm điện, tạo ra các chuyển động tịnh tiến và xoay quanh trục thẳng đứng. Điều này giúp phôi di chuyển một cách hiệu quả trên máng dẫn. Hệ thống này có thể được áp dụng trong nhiều ngành công nghiệp, từ thực phẩm đến dược phẩm, nơi yêu cầu độ chính xác cao và môi trường sản xuất vô khuẩn. Việc tối ưu hóa thiết kế và hoạt động của hệ thống này sẽ giúp nâng cao năng suất và giảm thiểu chi phí sản xuất.

II. Đối tượng nghiên cứu

Đề tài tập trung vào việc khảo sát động lực học của quá trình di chuyển phôi trên phễu rung và tối ưu hóa kết cấu điều hướng trong hệ thống cấp phôi tự động. Nghiên cứu sẽ phân tích các thông số động lực học ảnh hưởng đến năng suất cấp phôi, từ đó đưa ra các giải pháp thiết kế tối ưu. Việc áp dụng công nghệ mô phỏng sẽ giúp đánh giá và kiểm chứng các thiết kế trước khi chế tạo thực tế. Mục tiêu cuối cùng là xây dựng một quy trình thiết kế hiệu quả, giảm thiểu thời gian và chi phí chế tạo, đồng thời đảm bảo hệ thống hoạt động ổn định trong môi trường sản xuất.

2.1. Phạm vi nghiên cứu

Phạm vi nghiên cứu bao gồm việc khảo sát ưu, nhược điểm của các hệ thống cấp phôi tự động theo nguyên lý rung động. Nghiên cứu sẽ tập trung vào các thông số động lực học và kết cấu ảnh hưởng đến năng suất cấp phôi. Bên cạnh đó, việc ứng dụng phần mềm mô phỏng để khảo sát động lực học và tối ưu hóa các thông số của phễu rung cũng sẽ được thực hiện. Cuối cùng, nghiên cứu sẽ chế tạo thiết bị thực nghiệm nhằm đánh giá và kiểm chứng các kết quả mô phỏng.

III. Ý nghĩa khoa học và thực tiễn

Nghiên cứu này không chỉ có ý nghĩa khoa học mà còn mang lại giá trị thực tiễn cao. Về mặt khoa học, nghiên cứu chỉ ra bản chất động lực học của quá trình cấp phôi, từ đó xác định được các thông số động lực học và kết cấu ảnh hưởng đến năng suất cấp phôi. Kết quả nghiên cứu sẽ giúp xây dựng mối quan hệ giữa các yếu tố công nghệ như điện áp, góc nghiêng và vận tốc cấp phôi. Về mặt thực tiễn, việc áp dụng kết quả nghiên cứu vào sản xuất sẽ giúp giảm thời gian thiết kế, giảm chi phí chế tạo và nâng cao hiệu quả kinh tế trong việc thương mại hóa các hệ thống cấp phôi tự động.

3.1. Ứng dụng trong sản xuất

Kết quả nghiên cứu có thể được áp dụng trong nhiều lĩnh vực sản xuất, đặc biệt là trong ngành công nghiệp chế biến thực phẩm và dược phẩm. Việc tối ưu hóa hệ thống cấp phôi tự động sẽ giúp nâng cao năng suất, giảm thiểu chi phí và đảm bảo chất lượng sản phẩm. Hơn nữa, nghiên cứu cũng có thể được sử dụng làm tài liệu tham khảo trong việc đào tạo cán bộ thiết kế và kỹ thuật trong ngành cơ khí và cơ điện tử.

Nội dung chính

Tổng quan luận án

Luận án thuộc ngành Kỹ thuật Cơ khí / Cơ điện tử, hướng tiếp cận hỗn hợp kết hợp nghiên cứu lý thuyết, mô phỏng số và thực nghiệm. Tên đề tài: "Nghiên cứu ứng dụng mô phỏng số để khảo sát động lực học và tối ưu kết cấu điều hướng trong hệ thống cấp phôi tự động theo nguyên lý rung động".

Tính cấp thiết và khoảng trống nghiên cứu

Trong sản xuất hiện đại, các công đoạn gia công, lắp ráp và kiểm tra đã được tự động hóa, nhưng thiết bị cấp phôi tự động — đặc biệt dạng phễu rung — vẫn chưa được quan tâm nghiên cứu thiết kế chế tạo trong nước. Đối với các phôi nhỏ và nhẹ như nắp chai cao su dùng cho vaccine, robot và băng tải không phù hợp do giá thành cao, yêu cầu diện tích lớn và không đáp ứng được điều kiện vô khuẩn. Phương pháp cấp phôi theo nguyên lý rung động được xác định là lựa chọn phù hợp, song thiết kế chế tạo gần như đơn chiếc và tốn nhiều thời gian điều chỉnh thực nghiệm sau khi chế tạo. Khi muốn thay đổi kết cấu trong quá trình thực nghiệm, gần như phải chế tạo mới toàn bộ phễu, gây lãng phí thời gian và chi phí. Khoảng trống mà luận án xác định là: chưa có quy trình thiết kế chủ động cộng hưởng và chưa có mô hình số đã được xác nhận để tối ưu hóa kết cấu điều hướng trước khi chế tạo thực.

Mục đích và nội dung nghiên cứu

Mục đích nghiên cứu bao gồm bốn điểm tác giả nêu rõ:

1. Giảm thời gian thiết kế hệ thống, đảm bảo thiết bị hoạt động ở chế độ cộng hưởng.
2. Giảm thời gian hiệu chỉnh, thử nghiệm để hệ thống hoạt động trong vùng cộng hưởng.
3. Xây dựng mô hình thiết bị trong môi trường số nhằm thử, xác nhận ứng xử của phôi và kết cấu phễu rung.
4. Đưa ra quy trình thiết kế, hiệu chỉnh, kiểm nghiệm để hệ thống sau khi chế tạo đưa vào sản xuất đúng ngay từ lần đầu tiên.

Nội dung nghiên cứu gồm: tổng quan hệ thống cấp phôi rung động; cơ sở lý thuyết và tính toán thiết kế; mô hình hóa, kiểm tra và xác nhận mô phỏng số; khảo sát động lực học và tối ưu kết cấu điều hướng.

Đối tượng và phạm vi nghiên cứu

• Đối tượng: Động lực học quá trình di chuyển của phôi trên phễu và kết cấu điều hướng trong hệ thống cấp phôi tự động theo nguyên lý rung động.
• Phạm vi ứng dụng: Phôi nắp chai thuốc vaccine bằng cao su (đường kính 20 mm, bề dày 10 mm), năng suất thiết kế 120 phôi/phút.
• Phạm vi thông số khảo sát: Góc nghiêng rãnh xoắn thay đổi từ 1,1° đến 4,5°; điện áp đầu vào thay đổi từ 100 V đến 170 V.

---

Tổng quan tài liệu và vị trí của luận án

Các hướng nghiên cứu trước

Luận án điểm lại các công trình nước ngoài và trong nước theo ba nhóm chính:

Nhóm ảnh hưởng của biên độ rung đến vận tốc phôi:

• Lee (không ghi năm cụ thể trong phần mở đầu): bằng thực nghiệm và mô phỏng số đánh giá ảnh hưởng của biên độ dao động đến quá trình di chuyển của phôi; với biên độ 0,061 mm, tốc độ đạt 0,0937 m/s, sai lệch 2,7% so với thực nghiệm.
• H. Ziaei-Rad (2013): xây dựng mô hình 2D mô phỏng chuyển động phôi bằng phương pháp phần tử rời rạc (phần mềm DEM), với các thông số khối lượng riêng ρ = 7800 kg/m³, tần số 60 Hz, hệ số ma sát μ = 0,5, góc nghiêng θ = 5°, góc rung động ψ = 18°; sai lệch giữa mô phỏng và lý thuyết là 10%.

Nhóm ảnh hưởng của biên độ đến định hướng phôi:

• Berkowitz và John Canny: mô phỏng và thực nghiệm đánh giá tỷ lệ phôi đúng hướng với sáu trạng thái khác nhau khi biên độ 0,6 mm và 1 mm; thực nghiệm với 350 phôi có ba trạng thái ban đầu (LT, UT, CT), góc nghiêng rãnh xoắn 12,8°.
• I. Lee (2002): biên độ 0,303 đạt tỷ lệ phôi đi ra cao nhất (2,5 phôi/s).
• M. Jiang (2003) và cộng sự: tỷ lệ b/w lớn hơn 1,1 thì tỷ lệ phôi đi qua đạt 100%.
• Daniel Hofmann (2013) và cộng sự: so sánh biên độ với hai phôi thép (tròn 8,82 mm và hộp 8×8×12 mm); chiều cao bước rãnh từ 1 đến 7 mm, biên độ từ 10 μm đến 70 μm; chiều cao bước thấp thì tỷ lệ phôi đúng hướng cao hơn.

Nhóm ảnh hưởng của tần số rung:

• Hao-Wen Ma và Gang Fang (2015): dùng MATLAB đánh giá ảnh hưởng của tần số ở 5 Hz, 8 Hz, 10 Hz trong 2 s; tần số tăng làm dịch chuyển tăng nhưng giảm ổn định của phôi trên máng.
• Abhijit Kadam, Manjunath Pisotre (2017): dùng Ansys Workbench 16.0 xác định tần số dao động riêng 97 Hz qua mô hình số; thực nghiệm đo được 100 Hz.
• Gary P. Brian Thomas (1997): sai lệch giữa lý thuyết và thực nghiệm về vận tốc phôi là 11%; ảnh hưởng của độ cứng lò xo lá đến vận tốc phôi lớn nhất khi tần số rung là 60 Hz.

Nhóm nghiên cứu khác:

• Maul (không nêu năm cụ thể): phân tích động học phôi trên đường xoắn ốc và thử nghiệm hai phương pháp điều hướng (cơ khí và khí nén).
• Paul C. Chao và Chien-Yu Shen (2007): mô hình thực nghiệm cấp phôi rung thẳng; áp dụng phương trình Lagrange về động năng và thế năng; cộng hưởng xác định ở 330 Hz qua biểu đồ Bode.
• Emiliano Mucchi (2011) và cộng sự: phân tích động học đàn hồi với nam châm đặt theo phương tiếp tuyến và thẳng đứng.
• J. Leberle (2011): mô hình băng trượt rung; sai lệch lớn nhất giữa mô phỏng và thực tế là 20%; khi hệ số ma sát lớn hơn 0,8, mô phỏng và thực nghiệm không còn tương đồng.
• Rentao Chen (2011) và cộng sự: dùng phần mềm ADAMS đánh giá ảnh hưởng hình dạng phôi; vận tốc lớn nhất 0,5 m/s; phôi đi hết máng trong 5,5 s với 5 phôi ở các vị trí khác nhau.

Nghiên cứu trong nước:

• Nguyễn Phương, Nguyễn Thị Phương Giang: nêu nguyên lý cơ bản, thông số động lực học; phễu chứa phôi dao động 3.000–3.500 lần/phút.
• Trần Văn Địch: chỉ ra tần số dao động của máng dẫn khi cấp dòng xoay chiều 50 Hz đạt 100 Hz (tăng gấp đôi tần số điện); quy định kích thước phễu theo số nam châm điện (một nam châm cho phễu đường kính < 40 cm, ba nam châm cho 30–100 cm).
• Châu Mạnh Lực và Phạm Văn Song: tần số dao động từ 16–100 Hz; các kết cấu và bước điều hướng cho các dạng phôi khác nhau.

Khoảng trống luận án giải quyết

Các công trình tổng quan cho thấy đã có nhiều nghiên cứu ảnh hưởng của từng thông số động lực học, nhưng chưa có công trình nào xây dựng được quy trình thiết kế chủ động cộng hưởng tích hợp với mô hình số đã được xác nhận bằng thực nghiệm, áp dụng cụ thể cho phôi nắp chai vaccine bằng cao su và tối ưu hóa hệ thống bẫy điều hướng bằng mô phỏng số.

---

Cơ sở lý thuyết và phương pháp nghiên cứu

Lý thuyết và khung phân tích

Luận án dựa trên các cơ sở lý thuyết sau:

• Lý thuyết dao động cơ học: phân tích hệ dao động cơ điện thuần nhất, trong đó điện năng chuyển hóa thành cơ năng qua hệ thống giá treo; phân biệt cơ cấu rung điện từ một nhịp và hai nhịp.
• Phân tích lực tác dụng lên phôi: điều kiện để phôi trượt lên (phương trình 2.1–2.8), điều kiện phôi rời khỏi máng (phương trình 2.9), trạng thái gia tốc pháp tuyến không thứ nguyên A_n/g_n.
• Phương pháp phân ly Rayleigh–Ritz (được trích dẫn từ Chao và Shen, 2007) và phương trình Lagrange về động năng và thế năng.
• Phương pháp phần tử rời rạc (DEM) và phần tử hữu hạn (FEM): được sử dụng trong các tài liệu tham khảo làm cơ sở lý thuyết mô phỏng.
• Nguyên tắc cộng hưởng chủ động: tần số dao động riêng của hệ thống bằng tần số lực kích rung; thiết kế để f_r = (1,1–1,15)·f_cb = 1,1·50 = 55 Hz.
• Phân loại phôi theo bốn loại (O, I, II, III, IV) dựa trên đặc trưng hình học và khả năng định hướng tự nhiên.

Phương pháp nghiên cứu

Luận án áp dụng ba phương pháp kết hợp:

Phương pháp	Nội dung thực hiện
Nghiên cứu lý thuyết	Xây dựng cơ sở lý thuyết động lực học, tính toán thiết kế các thông số hình học, kết cấu của phễu
Mô phỏng số	Mô hình hóa hệ thống bằng phần mềm mô phỏng động lực học đa vật thể; kiểm tra và xác nhận mô hình qua dữ liệu thực nghiệm; khảo sát và tối ưu thông số
Thực nghiệm	Xác định thuộc tính phôi; xây dựng quan hệ giữa vận tốc, góc xoay, chuyển vị theo phương đứng với điện áp; xác nhận chế độ cộng hưởng

Phần mềm được sử dụng: phần mềm mô phỏng động lực học đa vật thể (văn bản đề cập ADAMS trong phần tổng quan tài liệu), MATLAB (tham chiếu từ Hao-Wen Ma và Gang Fang), Ansys Workbench 16.0 (tham chiếu từ Kadam và Pisotre), phần mềm STAR (ghi nhận trong phần tổng quan).

Nguồn dữ liệu

• Dữ liệu thực nghiệm thu thập từ mô hình thiết bị chế tạo thực tế với phôi nắp chai vaccine cao su.
• Quan hệ thực nghiệm giữa điện áp (100–170 V), góc nghiêng rãnh xoắn (1,1°–4,5°) và vận tốc cấp phôi.
• Dữ liệu tài liệu tham khảo từ hơn 20 năm nghiên cứu thế giới được thống kê và phân loại theo phương pháp thực hiện.

---

Nội dung chính theo từng chương

Chương 1: Tổng quan về cấp phôi tự động theo nguyên lý rung động

Chương này phân loại các thiết bị cấp phôi theo nguyên lý rung động thành hai dạng chính: phễu rung xoắn vít và máng rung thẳng. Với phễu rung xoắn vít, tác giả phân biệt hai cơ cấu tạo rung: dùng bánh lệch tâm và dùng nam châm điện. Đối với cơ cấu nam châm điện, lực kích rung tỷ lệ với góc nghiêng α của lò xo lá; hệ thống phễu nhỏ (đường kính < 40 cm) dùng một nam châm, phễu lớn (đường kính 30–100 cm) dùng ba nam châm bố trí đối xứng 120° với lò xo lá.

Chương cũng thống kê các phương pháp nghiên cứu trên thế giới trong khoảng 20 năm gần đây (trong đó có 11 công trình dùng phương pháp lý thuyết từ năm 1997 đến 2009). Xu hướng hiện tại là kết hợp mô phỏng số với xác nhận bằng thực nghiệm. Kết luận chương xác định: năng suất cấp phôi phụ thuộc các yếu tố động lực học và kết cấu; mô phỏng số có thể thay thế nhiều thử nghiệm trên mô hình thực, giúp giảm thời gian và chi phí.

Chương 2: Cơ sở lý thuyết và tính toán thiết kế thiết bị cấp phôi tự động theo nguyên lý rung động

Chương thiết lập đầy đủ hệ phương trình động lực học của phôi trên máng dẫn xoắn Acsimet. Phôi di chuyển tạo với mặt phẳng nằm ngang góc (θ + ψ), trong đó θ là góc nghiêng rãnh xoắn và ψ là góc giữa máng dẫn và phương rung động. Tần số kích rung f = 50 Hz; điều kiện phôi đi lên, đi xuống, và rời khỏi máng được phát biểu tường minh qua các phương trình (2.1)–(2.9).

Phần tính toán thiết kế thực hiện cho phôi nắp chai vaccine cao su (đường kính 20 mm, bề dày 10 mm) với năng suất công nghệ 120 phôi/phút. Các kết quả tính toán thiết kế chính:

Thông số	Giá trị
Đường kính phễu D	370 mm
Bước xoắn t	26,8 mm (tính toán), chọn 30 mm
Chiều cao phễu H	≈ 100 mm
Khối lượng phễu m_phễu	4.356 g
Khối lượng đế đỡ M_đế	1.979 g
Tổng khối lượng trên nhíp m_t	6.335 g
Khối lượng đế dưới m_d	38.010 g
Thể tích đế V_d	4.873,08 cm³
Đường kính đế D_d	290 mm
Vận tốc tới hạn V₀	0,241 m/s
Vận tốc cấp phôi V_ct	0,198 m/s (thỏa mãn điều kiện V_ct < V₀)
Biên độ dao động A	0,309 mm
Lực kích rung Q	405 N
Chiều dài lò xo lá l	106 mm
Chiều rộng lò xo lá b	35 mm
Tần số dao động riêng thiết kế f_r	55 Hz (= 1,1 × 50 Hz)
Vật liệu phễu	Thép không gỉ INOX SUS304

Cảm ứng từ thiết kế B = 1 T. Điều kiện để tiết kiệm năng lượng: thời gian phôi bay t₂ = T (chu kỳ), với biên độ A = 0,309 mm > X+1 = 0,051 mm, đảm bảo phôi có thể chuyển động đi lên.

Chương còn trình bày chi tiết hệ thống phân loại phôi theo bốn loại (O, I, II, III, IV) và các phương pháp định hướng chủ động và thụ động kèm ví dụ cụ thể, cùng bảng kích thước tối ưu của phễu trụ thẳng (BOWL JA-C230 đến BOWL JA-C700) và phễu côn bậc.

---

Kết quả và những đóng góp mới

Tác giả tự nêu các điểm mới như sau:

1. Quy trình thiết kế chủ động cộng hưởng: đưa ra quy trình thiết kế từ đầu đảm bảo hệ thống hoạt động đúng ở chế độ cộng hưởng ngay sau khi chế tạo, không cần điều chỉnh lại nhiều lần.

2. Mô hình thiết bị trong môi trường số: xây dựng mô hình số để thử nghiệm và xác nhận ứng xử của phôi cũng như kết cấu phễu rung trước khi chế tạo thực.

3. Phương trình hàm hồi quy thực nghiệm: xây dựng được phương trình hồi quy mô tả mối quan hệ giữa điện áp (100–170 V), góc nghiêng rãnh xoắn (1,1°–4,5°) và vận tốc cấp phôi; xác định được vận tốc cấp phôi lớn nhất khi góc nghiêng θ = 1,256° tại điện áp 170 V.

4. Tối ưu hóa hệ thống bẫy điều hướng bằng mô phỏng số: tối ưu kết cấu bẫy điều hướng để đạt năng suất cao nhất cho quá trình cấp nắp chai vaccine bằng cao su.

Ý nghĩa thực tiễn mà tác giả nêu: áp dụng kết quả nghiên cứu vào sản xuất giúp giảm thời gian thiết kế, giảm chi phí chế tạo và nâng cao hiệu quả kinh tế trong thương mại hóa hệ thống cấp phôi kích rung. Kết quả còn phục vụ đào tạo cán bộ kỹ thuật, học viên cao học và nghiên cứu sinh ngành Kỹ thuật Cơ khí và Cơ điện tử.

---

Hạn chế và hướng nghiên cứu tiếp

Văn bản không có phần riêng nêu hạn chế của nghiên cứu. Dựa trên phạm vi nghiên cứu được xác định trong văn bản, có thể ghi nhận các giới hạn sau:

• Nghiên cứu được thực hiện cho một loại phôi cụ thể (nắp chai vaccine bằng cao su, đường kính 20 mm, bề dày 10 mm); khả năng tổng quát hóa cho các dạng phôi khác đòi hỏi kiểm nghiệm thêm.
• Phạm vi khảo sát thông số giới hạn trong góc nghiêng rãnh xoắn 1,1°–4,5° và điện áp 100–170 V; ngoài khoảng này chưa có dữ liệu.
• Mô hình số cần được xác nhận thêm khi thay đổi vật liệu phễu hoặc loại phôi có hệ số ma sát khác (văn bản ghi nhận khi hệ số ma sát > 0,8, mô phỏng và thực nghiệm không còn tương đồng trong một số công trình tham chiếu).

---

Giá trị tham khảo

Luận án có giá trị tham khảo cho các nhóm đối tượng sau:

• Kỹ sư cơ khí và cơ điện tử thiết kế hệ thống cấp phôi tự động: Chương 2 cung cấp quy trình tính toán đầy đủ từ xác định thông số phôi đến chọn kích thước phễu, lò xo lá và nam châm điện; đặc biệt có giá trị trong ứng dụng thiết kế phễu đường kính 230–700 mm theo bảng tiêu chuẩn BOWL JA.
• Nghiên cứu sinh và học viên cao học ngành Kỹ thuật Cơ khí, Cơ điện tử: Chương 1 cung cấp tổng quan có hệ thống các hướng nghiên cứu và phương pháp (lý thuyết, mô phỏng số, thực nghiệm) trong khoảng 20 năm gần đây.
• Cán bộ kỹ thuật các nhà máy dược phẩm và thực phẩm: phương pháp thiết kế và điều chỉnh hệ thống cấp phôi trong điều kiện yêu cầu vô khuẩn, đặc biệt phần lựa chọn vật liệu INOX SUS304 và phương pháp định hướng phôi.
• Người làm chính sách và quản lý sản xuất trong lĩnh vực tự động hóa công nghiệp tại Việt Nam: luận án cung cấp cơ sở để nội địa hóa thiết kế chế tạo hệ thống cấp phôi rung thay vì phụ thuộc hoàn toàn vào nhập khẩu.

---

Câu hỏi thường gặp

1. Tại sao luận án chọn góc nghiêng rãnh xoắn θ là biến tối ưu hóa chính?

Theo lý thuyết trình bày trong Chương 2, vận tốc cao nhất đạt được khi θ = 0, nhưng máy thiết kế cần góc hiệu quả θ = 3°–4° để đảm bảo phôi di chuyển được. Góc nghiêng còn ảnh hưởng trực tiếp đến đường kính phễu thông qua công thức (2.17). Kết quả thực nghiệm xác định vận tốc cấp phôi lớn nhất khi θ = 1,256° tại điện áp 170 V, cho thấy sự tồn tại của giá trị tối ưu trong khoảng khảo sát 1,1°–4,5°.

2. Hệ thống được thiết kế hoạt động ở tần số cộng hưởng nào và tại sao?

Hệ thống sử dụng nguồn điện xoay chiều 50 Hz với nắn dòng, do đó tần số dao động của phễu là 50 Hz. Để hoạt động ở chế độ cộng hưởng và tiết kiệm năng lượng, tần số dao động riêng của cơ hệ được thiết kế bằng f_r = 1,1 × 50 = 55 Hz. Chế độ cộng hưởng giúp giảm năng lượng tiêu thụ vì trong giai đoạn phôi bay (nhảy lên khỏi mặt máng), không cần kích rung cho phễu.

3. Điều kiện kỹ thuật nào đảm bảo phôi di chuyển lên trên mà không bị trượt xuống?

Theo phương trình (2.3) và (2.6), điều kiện để phôi đi lên là gia tốc pháp tuyến không thứ nguyên A_n/g_n phải vượt qua ngưỡng nhất định, phụ thuộc vào góc ψ và hệ số ma sát μ_s. Trong thực tế, hệ số ma sát trong các máy cấp phôi rung động dao động từ 0,2 (phôi thép và máng thép) đến 0,8 (khi máng phủ cao su). Vận tốc làm việc phải nhỏ hơn vận tốc tới hạn V₀ = 0,241 m/s; trong thiết kế cụ thể, V_ct = 0,198 m/s thỏa mãn điều kiện này.

4. Sai lệch giữa mô phỏng số và thực nghiệm trong các tài liệu tham chiếu là bao nhiêu?

Sai lệch được ghi nhận khác nhau theo từng phương pháp và điều kiện: Lee báo cáo sai lệch 2,7%; Gary P. Brian Thomas (1997) ghi nhận sai lệch 11%; H. Ziaei-Rad (2013) báo cáo sai lệch 10% giữa phương pháp DEM và lý thuyết; J. Leberle (2011) ghi nhận sai lệch lớn nhất 20% và mô phỏng không còn tương đồng khi hệ số ma sát > 0,8.

5. Phôi nắp chai vaccine thuộc loại phôi nào theo hệ phân loại trong luận án và điều đó ảnh hưởng gì đến thiết kế kết cấu điều hướng?

Nắp chai vaccine bằng cao su có đường kính 20 mm và bề dày 10 mm, với l < d, thuộc nhóm phôi có bề mặt phẳng và dạng mặt tròn xoay (tương ứng Loại I với l/d < 1). Với loại phôi này, phương pháp định hướng thụ động được áp dụng: chỉ phôi ở đúng vị trí mới được chuyển vào máng tiếp nhận, còn phôi sai vị trí rơi xuống phễu. Hệ số cấp phôi định hướng k₃ = m/n = 1/3 (m = 1 trạng thái được chấp thuận, n = 3 tổng số trạng thái của phôi).

---

Kết luận

Luận án xây dựng cơ sở lý thuyết và quy trình tính toán thiết kế hệ thống cấp phôi dạng phễu rung xoắn vít áp dụng cụ thể cho phôi nắp chai vaccine bằng cao su với năng suất 120 phôi/phút, xác định các thông số kết cấu chính (đường kính phễu 370 mm, tần số cộng hưởng thiết kế 55 Hz, biên độ dao động 0,309 mm, lực kích rung 405 N). Phương trình hồi quy thực nghiệm về mối quan hệ giữa điện áp, góc nghiêng rãnh xoắn và vận tốc cấp phôi được thiết lập với khoảng khảo sát điện áp 100–170 V và góc nghiêng 1,1°–4,5°, cho kết quả vận tốc lớn nhất tại θ = 1,256° và điện áp 170 V. Mô phỏng số được sử dụng để tối ưu hóa hệ thống bẫy điều hướng trước khi chế tạo, rút ngắn thời gian thiết kế và hiệu chỉnh thực nghiệm. Luận án đề xuất quy trình thiết kế chủ động cộng hưởng nhằm đảm bảo hệ thống hoạt động đúng ngay từ lần chế tạo đầu tiên, có giá trị ứng dụng trong các ngành công nghiệp dược phẩm, thực phẩm và lắp ráp tự động tại Việt Nam.

Trích đoạn nội dung tài liệu

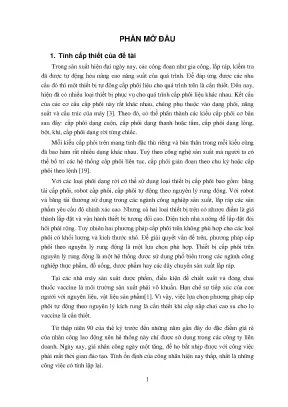

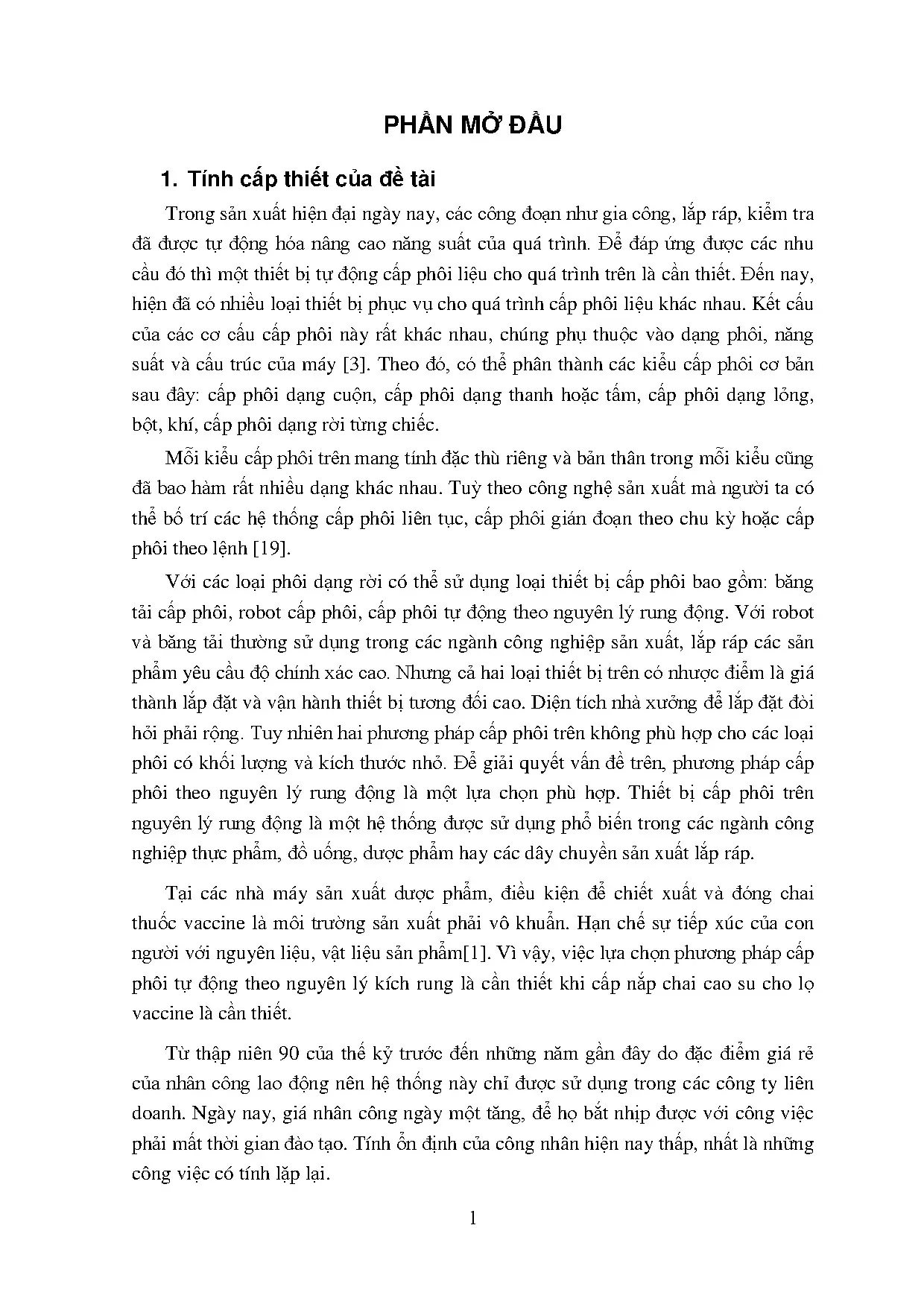

PHẦN MỞ ĐẦU 1. Tính cấp thiết của đề tài Trong sản xuất hiện đại ngày nay, các công đoạn nhƣ gia công, lắp ráp, kiểm tra đã đƣợc tự động hóa nâng cao năng suất của quá trình. Để đáp ứng đƣợc các nhu cầu đó thì một thiết bị tự động cấp phôi liệu cho quá trình trên là cần thiết. Đến nay, hiện đã có nhiều loại thiết bị phục vụ cho quá trình cấp phôi liệu khác nhau.

Kết cấu của các cơ cấu cấp phôi này rất khác nhau, chúng phụ thuộc vào dạng phôi, năng suất và cấu trúc của máy [3]. Theo đó, có thể phân thành các kiểu cấp phôi cơ bản sau đây: cấp phôi dạng cuộn, cấp phôi dạng thanh hoặc tấm, cấp phôi dạng lỏng, bột, khí, cấp phôi dạng rời từng chiếc. Mỗi kiểu cấp phôi trên mang tính đặc thù riêng và bản thân trong mỗi kiểu cũng đã bao hàm rất nhiều dạng khác nhau. Tuỳ theo công nghệ sản xuất mà ngƣời ta có thể bố trí các hệ thống cấp phôi liên tục, cấp phôi gián đoạn theo chu kỳ hoặc cấp phôi theo lệnh [19].

Với các loại phôi dạng rời có thể sử dụng loại thiết bị cấp phôi bao gồm: băng tải cấp phôi, robot cấp phôi, cấp phôi tự động theo nguyên lý rung động. Với robot và băng tải thƣờng sử dụng trong các ngành công nghiệp sản xuất, lắp ráp các sản phẩm yêu cầu độ chính xác cao. Nhƣng cả hai loại thiết bị trên có nhƣợc điểm là giá thành lắp đặt và vận hành thiết bị tƣơng đối cao. Diện tích nhà xƣởng để lắp đặt đòi hỏi phải rộng.

Tuy nhiên hai phƣơng pháp cấp phôi trên không phù hợp cho các loại phôi có khối lƣợng và kích thƣớc nhỏ. Để giải quyết vấn đề trên, phƣơng pháp cấp phôi theo nguyên lý rung động là một lựa chọn phù hợp. Thiết bị cấp phôi trên nguyên lý rung động là một hệ thống đƣợc sử dụng phổ biến trong các ngành công nghiệp thực phẩm, đồ uống, dƣợc phẩm hay các dây chuyền sản xuất lắp ráp. Tại các nhà máy sản xuất dƣợc phẩm, điều kiện để chiết xuất và đóng chai thuốc vaccine là môi trƣờng sản xuất phải vô khuẩn.

Hạn chế sự tiếp xúc của con ngƣời với nguyên liệu, vật liệu sản phẩm[1]. Vì vậy, việc lựa chọn phƣơng pháp cấp phôi tự động theo nguyên lý kích rung là cần thiết khi cấp nắp chai cao su cho lọ vaccine là cần thiết. Từ thập niên 90 của thế kỷ trƣớc đến những năm gần đây do đặc điểm giá rẻ của nhân công lao động nên hệ thống này chỉ đƣợc sử dụng trong các công ty liên doanh. Ngày nay, giá nhân công ngày một tăng, để họ bắt nhịp đƣợc với công việc phải mất thời gian đào tạo.

Tính ổn định của công nhân hiện nay thấp, nhất là những công việc có tính lặp lại. 1 Điểm mạnh của thiết bị cấp phôi là việc điều hƣớng, phối liệu đúng nhịp, đơn giản và chính xác hơn hẳn các hệ thống truyền dẫn khác. Việc nghiên cứu, thiết kế và chế tạo thiết bị này vẫn chƣa đƣợc quan tâm tại Việt Nam hiện nay. Hệ thống cấp phôi tự động bao gồm, một phễu rung (bên trong có chứa các máng dẫn) đƣợc lắp vào đế trên, đế trên kết nối với đế đế dƣới thông qua các lò xo lá.

Các lò xo lá tạo ra các chuyển động theo phƣơng thẳng đứng của phôi và đồng thời là chuyển động quay xung quanh trục thẳng đứng. Các nam châm điện tạo ra lực tác dụng điều khiển chuyển động của phễu. Thông thƣờng, đó là các lực dọc trục hoặc lực pháp tuyến giữa đế và phễu. Mỗi nam châm điện có hai phần, một phần lắp trên đế dƣới đƣợc cung cấp nguồn bởi các nguồn điện, phần còn lại đƣợc lắp cố định vào đế trên và di chuyển cùng với phễu.

Trong hệ thống cấp phôi tự động theo nguyên lý rung động, phôi di chuyển trên đƣờng dẫn hƣớng (track) với chế độ trƣợt hoặc nhảy. Trong chế độ trƣợt, chuyển động đƣợc tạo ra từ ma sát giữa phôi và máng dẫn. Trong chế độ nhảy, phôi nhảy lên khỏi đƣờng dẫn theo mỗi chu kỳ và phôi sẽ rơi tự do sau đó rơi lại máng. Trong quá trình nhảy lên và rơi xuống này, chuyển động tịnh tiến đƣợc hình thành và phôi di chuyển lên phía trƣớc một khoảng so với vị trí cũ trên máng.

Việc tính toán, thiết kế hệ thống cấp phôi tự động cho sản phẩm là lắp chai thuốc vaccine bằng cao su nhằm chế tạo thiết bị phục vụ cho quá trình thực nghiệm cần phải đƣợc tiến hành. Với các loại phôi khác nhau công việc thiết kế có sự khác nhau nhằm đƣa ra các kết quả thiết kế tối ƣu nhất cho sản phẩm. Thiết kế thiết bị rung cấp phôi là qui trình phức tạp và có tính quyết định. Công việc này thƣờng đƣợc bắt đầu bằng việc xác định nhu cầu dạng phôi cần cấp và năng suất cấp.

Do làm việc theo rung động nên cần một kết cấu nguyên khối để tránh tự tháo lỏng và phân rã. Mặt khác, mỗi thiết bị cấp phôi chỉ cấp cho một loại và một phạm vi công suất nên thiết kế chế tạo gần nhƣ là đơn chiếc. Vì vậy việc công việc này phải giảm thiểu thời gian thiết kế chế tạo và điều chỉnh. Hiện nay một phƣơng pháp thiết kế đƣợc áp dụng cho số đông bài toán là thiết kế theo module.

Để giảm thời gian sử dụng hệ thống treo tiêu chuẩn có sẵn (nguồn rung, nam châm điện…) và các chi tiết đƣợc chế tạo theo kết quả tính toán (phễu, có cấu điều hƣớng, lò xo lá…). Kết quả của quá trình này là một hệ thống cấp phôi tự động theo nguyên lý kích rung đƣợc hình thành. Có ba giai đoạn chính trong thiết kế, đó là nghiên cứu lên phƣơng án và tìm phƣơng án khả thi, các thiết kế sơ bộ và thiết kế chi tiết. Trong quá trình nghiên cứu 2 lên phƣơng án các giải pháp thiết kế đƣợc đƣa ra và có thể tính toán đến chi phí chế tạo.

Các quy trình công nghệ và phƣơng án gia công đƣợc đƣa ra trong quá trình thiết kế sơ bộ. Cuối cùng, các bản vẽ chi tiết, yêu cầu kỹ thuật và đặc tính đƣợc thể hiện trong thiết kế chi tiết. Dựa vào thiết kế đã đƣa ra, tiến hành chế tạo hệ thống cấp phôi. Công việc chế tạo này dựa vào sự kết hợp giữa các chi tiết tiêu chuẩn (nguồn rung, nam châm điện…) và các chi tiết đƣợc chế tạo theo kết quả tính toán (phễu, có cấu điều hƣớng, lò xo lá…).

Kết quả của quá trình này là một hệ thống cấp phôi tự động theo nguyên lý kích rung đƣợc hình thành. Đây là một hệ thống thích hợp, ngoài ghép nối về mặt cơ học mà còn phải làm việc ở chế độ cộng hƣởng. Do đó phải điều chỉnh các thông số động lực học để nó làm việc ở chế độ cộng hƣởng. Quá trình thực nghiệm nhằm mục đích điều chỉnh thiết bị tìm ra các thông số tối ƣu cho hệ thống.

Tuy nhiên hệ thống này hoạt động nhờ lực kích rung ở chế độ cộng hƣởng, phễu cấp là một khối thống nhất (các cơ cấu dẫn hƣớng và phân loại đƣợc gắn cứng lên phễu). Với mỗi loại phôi khác nhau thì phễu cũng nhau. Khi muốn thay đổi kết cấu trong quá trình thực nghiệm gần nhƣ phải chế tạo mới dẫn đến không đảm bảo kịp sản xuất cũng nhƣ tiêu phí về thời gian và tiền bạc. Vì vậy, xây dựng một quy trình thiết kế hệ thống đúng ngay từ lần đầu tiên nhằm giảm thời gian thiết kế, chế tạo và điều chỉnh.

Để đạt đƣợc mục đích trên việc nghiên cứu bản chất của quá trình động lực học của quá trình cấp phôi từ đó chỉ ra các đặc điểm về thông số kết cấu và ảnh hƣởng của nó đến quá trình cấp phôi, qua đó đƣa ra đƣợc phƣơng án và qui trình thiết kế, kiểm định cho chế tạo cho loại phôi đƣợc nghiên cứu và một quy trình thiết kế chế tạo theo phƣơng án chủ động cộng hƣởng cho các dạng phôi khác. Những đặc điểm nêu trên là định hƣớng cho việc lựa chọn đề tài: “Nghiên cứu ứng dụng mô phỏng số để khảo sát động lực học và tối ưu kết cấu điều hướng trong hệ thống cấp phôi tự động theo nguyên lý rung động” 2. Đối tƣợng nghiên cứu Đề tài tập trung nghiên cứu, khảo sát động lực học quá trình di chuyển của phôi trên phễu. Tối ƣu hóa kết cấu điều hƣớng trong hệ thống cấp phôi tự động theo nguyên lý rung động.

Phạm vi nghiên cứu - Nghiên cứu ƣu, nhƣợc điểm và phạm vi ứng dụng của hệ thống cấp phôi tự động theo nguyên lý rung động. Các thông số động lực học, kết cấu ảnh hƣởng đến năng suất cấp phôi. - Nghiên cứu cơ sở lý thuyết và tính toán hệ thống cấp phôi tự động dạng xoắn vít theo nguyên lý rung động. - Nghiên cứu ứng dụng phần mềm để mô phỏng số hoạt động hệ thống.

Khảo sát động lực học và tối ƣu một số thông số của phễu rung dạng xoắn vít. - Nghiên cứu chế tạo thiết bị thực nghiệm nhằm đánh giá và kiểm chứng mô phỏng số. - Khảo sát động lực học và tối ƣu hóa kết cấu điều hƣớng của hệ thống cấp phôi tự động theo nguyên lý rung động. Mục đích nghiên cứu - Giảm thời gian thiết kế hệ thống đảm bảo thiết bị hoạt động ở chế độ cộng hƣởng.

- Giảm thời gian hiệu chỉnh, thử nghiệm để hệ thống hoạt động trong vùng cộng hƣởng. - Xây dựng một mô hình thiết bị trong môi trƣờng số nhằm thử, xác nhận ứng xử của phôi và kết cấu phễu rung cấp phôi. - Đƣa ra một quy trình thiết kế, hiệu chỉnh, kiểm nghiệm thiết bị để hệ thống sau khi chế tạo đƣa vào sản xuất đúng ngay từ lần đầu tiên. Nội dung nghiên cứu - Nghiên cứu tổng quan về hệ thống cấp phôi tự động theo nguyên lý rung động.

- Nghiên cứu cơ sở lý thuyết và tính toán thiết kế hệ thống cấp phôi tự động theo nguyên lý rung động - Mô hình hóa, kiểm tra và xác nhận mô phỏng số hệ thống thực nghiệm - Khảo sát động lực học và tối ƣu kết cấu điều hƣớng trong hệ thống cấp phôi tự động theo nguyên lý rung động. Phƣơng pháp nghiên cứu - Nghiên cứu lý thuyết: Nghiên cứu cơ sở lý thuyết về hệ thống cấp phôi tự động dạng phễu rung. Các thông số động lực học và kết cấu ảnh hƣởng đến năng suất cấp phôi, từ đó xác định đƣợc mục tiêu và phạm vi nghiên cứu của luận án. - Nghiên cứu mô phỏng: Dựa vào kết quả tính toán thiết kế hệ thống mô hình hóa và mô phỏng.
