Nghiên Cứu Thời Gian Chậm Tác Dụng Của Hệ Thống Phanh Khí Nén

Chuyên khảo phân tích Nghiên ứu thử nghiệm xá định thời gian hậm tá dụng ủa hệ thống phanh khí nén, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo.

• Tác giả: Nguyễn Quang Hưng
• Người hướng dẫn: PGS. Hồ Hữu Hải
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ Thuật Cơ Khí Động Lực
• Đề tài: Nghiên Cứu Thời Gian Chậm Tác Dụng Của Hệ Thống Phanh Khí Nén
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2013
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. TỔNG QUAN VỀ VẤN ĐỀ NGHIÊN CỨU
• 1.1. Hệ thống phanh có công dụng
• 1.2. Các chỉ tiêu đánh giá hệ thống phanh
• 1.2.1. Gia tốc chậm dần khi phanh (j p )
• 1.2.2. Thời gian phanh (t p )
• 1.2.3. Quãng đường phanh (S p )
• 1.2.4. Lực phanh và lực phanh riêng (η p )
• 1.2.5. Chỉ tiêu về thời gian chậm tác dụng
• 1.3. Cấu tạo chung của hệ thống phanh khí nén
• 1.4. Những đề tài nghiên cứu liên quan
• 1.5. Mục tiêu và nội dung nghiên cứu của đề tài
• 2. NGHIÊN CỨU, THIẾT KẾ THIẾT BỊ XÁC ĐỊNH THỜI GIAN CHẬM TÁC DỤNG CỦA HỆ THỐNG PHANH KHÍ NÉN
• 2.1. Nguyên lý hoạt động của thiết bị
• 2.2. Thiết kế thiết bị xác định thời gian chậm tác dụng
• 2.2.1. Lựa chọn cảm biến áp suất
• 2.2.2. Khối vi xử lý
• 2.2.3. Khối vi điều khiển
• 2.2.4. Khối xử lý tín hiệu cảm biến
• 2.2.5. Khối lưu trữ và hiển thị kết quả thử nghiệm
• 2.2.6. Thiết kế mạch điện và thuật toán điều khiển
• 2.2.6.1. Nguyên lý mạch điện
• 2.2.6.2. Thuật toán xử lý tín hiệu từ cảm biến
• 3. CHẾ TẠO THIẾT BỊ VÀ XÂY DỰNG QUI TRÌNH THỬ NGHIỆM THỜI GIAN CHẬM TÁC DỤNG
• 3.1. Chế tạo thiết bị xác định thời gian chậm tác dụng
• 3.2. Mô hình bố trí thiết bị trên xe thử nghiệm
• 3.3. Qui trình thử nghiệm
• 3.3.1. Bước 1: Chuẩn bị
• 3.3.2. Bước 2: Lắp đặt thiết bị
• 3.3.3. Bước 3: Kết nối tín hiệu
• 3.3.4. Bước 4: Khởi động hệ thống phanh và kiểm tra công tác lắp đặt
• 3.3.5. Bước 5: Khởi động thiết bị
• 3.3.6. Bước 6: Tiến hành thử nghiệm
• 3.3.7. Bước 7: Kết thúc thử nghiệm
• 4. THỬ NGHIỆM XÁC ĐỊNH THỜI GIAN CHẬM TÁC DỤNG
• 4.1. Chuẩn bị và lắp đặt thiết bị
• 4.2. Kết quả thử nghiệm
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Nghiên Cứu Về Thời Gian Chậm Tác Dụng Phanh Khí Nén

Phanh ô tô là một bộ phận vô cùng quan trọng, đảm bảo an toàn trong quá trình vận chuyển, đặc biệt ở tốc độ cao. Hệ thống phanh cần đảm bảo tính bền vững, độ tin cậy, phanh êm dịu, hiệu quả phanh cao và tính ổn định. Công dụng của hệ thống phanh bao gồm giảm tốc độ xe đến một giá trị nhất định hoặc dừng hẳn xe, và giữ xe đứng yên trên dốc hoặc đường bằng. Chính vì vậy, hệ thống phanh đóng vai trò đặc biệt quan trọng, đảm bảo an toàn cho xe ở mọi chế độ làm việc. Các chỉ tiêu đánh giá hiệu quả của quá trình phanh bao gồm: gia tốc chậm dần, thời gian phanh, quãng đường phanh, lực phanh và lực phanh riêng. Gia tốc chậm dần khi phanh là một chỉ tiêu quan trọng, trong khi thời gian phanh càng nhỏ thì hiệu quả phanh càng lớn.

1.1. Các Tiêu Chí Đánh Giá Hiệu Quả Hệ Thống Phanh Ô Tô

Để đánh giá hiệu quả hệ thống phanh ô tô, cần xem xét nhiều yếu tố. Gia tốc chậm dần khi phanh thể hiện khả năng giảm tốc của xe. Thời gian phanh đo lường khoảng thời gian cần thiết để dừng xe hoàn toàn. Quãng đường phanh là khoảng cách xe di chuyển từ lúc bắt đầu phanh đến khi dừng hẳn. Lực phanh và lực phanh riêng đánh giá khả năng tạo ra lực hãm của hệ thống phanh. Các tiêu chí này, đặc biệt là quãng đường phanh, giúp người lái xe nhận thức trực quan về hiệu quả phanh và điều khiển xe an toàn hơn.

1.2. Tầm Quan Trọng của Thời Gian Chậm Tác Dụng Phanh Khí Nén

Thời gian chậm tác dụng ít được nhắc đến, nhưng đóng vai trò quan trọng trong hệ thống phanh khí nén. Đây là thời gian phản ứng của hệ thống phanh. Theo tiêu chuẩn trong nước và quốc tế, thời gian phản ứng của hệ thống phanh chính được xác định khi xe đỗ. Đối với thời gian tác động 0.2 giây, khoảng thời gian từ lúc bắt đầu tác động điều khiển hệ thống phanh đến lúc áp suất trong bầu phanh xa nhất đạt xấp xỉ 75% áp suất tiệm cận, không được vượt quá 0,6 giây. Độ chậm tác dụng của hệ thống là chỉ tiêu để đánh giá hiệu quả phanh trên thực tế.

II. Vấn Đề Thách Thức Thời Gian Chậm Phanh Cần Giải Quyết

Thời gian phanh thực tế bao gồm nhiều thành phần: thời gian phản xạ của người lái, thời gian chậm tác dụng của hệ thống phanh, thời gian phát triển lực phanh, thời gian phanh chính và thời gian nhả phanh. Thời gian chậm tác dụng phụ thuộc vào kiểu dẫn động phanh. Với dẫn động phanh thủy lực, thời gian này rất nhỏ (0.03s), nhưng với dẫn động phanh khí nén, thời gian này lớn hơn đáng kể (0.3s). Điều này ảnh hưởng đến quãng đường phanh, đặc biệt khi xe đang di chuyển với vận tốc cao. Việc giảm thời gian chậm tác dụng có ý nghĩa quan trọng trong việc nâng cao hiệu quả phanh và đảm bảo an toàn giao thông.

2.1. Ảnh Hưởng Của Độ Trễ Đến Hiệu Quả Phanh và An Toàn

Độ trễ của hệ thống phanh, đặc biệt là trong hệ thống khí nén, ảnh hưởng trực tiếp đến quãng đường phanh. Khi độ trễ lớn, xe sẽ di chuyển một quãng đường dài hơn trước khi lực phanh tác dụng đầy đủ, làm tăng nguy cơ va chạm. Do đó, việc giảm độ trễ là yếu tố then chốt để cải thiện hiệu quả phanh và đảm bảo an toàn cho người và phương tiện. Các nghiên cứu tập trung vào việc tối ưu hóa thiết kế hệ thống, sử dụng các van phản ứng nhanh và giảm thiểu chiều dài đường ống khí nén để giảm độ trễ.

2.2. Yếu Tố Ảnh Hưởng Đến Thời Gian Chậm Tác Dụng của Phanh

Nhiều yếu tố ảnh hưởng đến thời gian chậm tác dụng của hệ thống phanh khí nén. Kích thước và chiều dài đường ống dẫn khí, kích thước đường kính ống, kích thước ở các vị trí tiết lưu, việc sử dụng van gia tốc đều tác động đến thời gian phản ứng của hệ thống. Thiết kế hệ thống cần tối ưu hóa các yếu tố này để giảm thiểu độ trễ. Ngoài ra, tình trạng bảo dưỡng và chất lượng của các bộ phận trong hệ thống cũng ảnh hưởng đến thời gian chậm tác dụng.

III. Phương Pháp Nghiên Cứu Thiết Kế Thiết Bị Đo Thời Gian Trễ Phanh

Nghiên cứu và thiết kế thiết bị xác định thời gian chậm tác dụng của hệ thống phanh khí nén bao gồm việc xây dựng một hệ thống đo lường chính xác. Thiết bị này cần có khả năng ghi nhận và xử lý tín hiệu áp suất từ các cảm biến được lắp đặt tại các vị trí quan trọng trong hệ thống phanh. Nguyên lý hoạt động của thiết bị dựa trên việc đo thời gian từ khi tác động phanh đến khi áp suất đạt đến một ngưỡng nhất định. Thiết kế thiết bị bao gồm lựa chọn cảm biến áp suất phù hợp, khối vi xử lý, khối vi điều khiển, khối xử lý tín hiệu cảm biến và khối lưu trữ và hiển thị kết quả thử nghiệm.

3.1. Lựa Chọn Cảm Biến Áp Suất Phù Hợp Với Hệ Thống

Việc lựa chọn cảm biến áp suất phù hợp là yếu tố quan trọng để đảm bảo độ chính xác của thiết bị đo. Cảm biến áp suất cần có dải đo phù hợp với áp suất làm việc của hệ thống phanh khí nén, độ nhạy cao để phát hiện sự thay đổi áp suất nhỏ nhất và thời gian đáp ứng nhanh để ghi nhận chính xác thời gian chậm tác dụng. Cảm biến cũng cần có độ bền cao để chịu được môi trường làm việc khắc nghiệt và đảm bảo hoạt động ổn định trong thời gian dài.

3.2. Thiết Kế Mạch Điện Thuật Toán Điều Khiển Thiết Bị Đo

Thiết kế mạch điện và thuật toán điều khiển là bước quan trọng trong việc xây dựng thiết bị đo. Mạch điện cần đảm bảo cung cấp nguồn điện ổn định cho các bộ phận, khuếch đại và lọc tín hiệu từ cảm biến áp suất. Thuật toán điều khiển có nhiệm vụ xử lý tín hiệu, tính toán thời gian chậm tác dụng và hiển thị kết quả. Thuật toán cần được tối ưu hóa để đảm bảo độ chính xác và tốc độ xử lý nhanh chóng.

IV. Chế Tạo Thử Nghiệm Xác Định Thời Gian Chậm Phanh Khí Nén Thực Tế

Sau khi thiết kế, tiến hành chế tạo thiết bị xác định thời gian chậm tác dụng. Việc này bao gồm việc lắp ráp các linh kiện điện tử, kết nối cảm biến áp suất và lập trình vi điều khiển. Tiếp theo là xây dựng quy trình thử nghiệm. Quy trình này bao gồm chuẩn bị thiết bị, lắp đặt trên xe thử nghiệm, kết nối tín hiệu, khởi động hệ thống phanh và thiết bị đo, tiến hành thử nghiệm và ghi nhận kết quả. Quá trình thử nghiệm cần được thực hiện nhiều lần để đảm bảo tính chính xác và độ tin cậy của kết quả.

4.1. Mô Hình Bố Trí Thiết Bị Thí Nghiệm Trên Xe Thực Tế

Việc bố trí thiết bị thí nghiệm trên xe thực tế cần đảm bảo tính an toàn và dễ dàng thao tác. Cảm biến áp suất cần được lắp đặt tại các vị trí chiến lược trong hệ thống phanh, chẳng hạn như bầu phanh và bình chứa khí nén, để ghi nhận áp suất một cách chính xác. Thiết bị đo cần được đặt ở vị trí dễ quan sát và thao tác trong quá trình thử nghiệm. Việc kết nối tín hiệu giữa cảm biến và thiết bị đo cần được thực hiện cẩn thận để tránh nhiễu và đảm bảo tính ổn định của tín hiệu.

4.2. Quy Trình Thử Nghiệm Xác Định Độ Trễ Phanh Chi Tiết

Quy trình thử nghiệm cần được xây dựng một cách chi tiết và tuân thủ nghiêm ngặt để đảm bảo tính chính xác của kết quả. Các bước trong quy trình bao gồm kiểm tra và hiệu chỉnh thiết bị đo, chuẩn bị xe thử nghiệm, lắp đặt cảm biến áp suất, kết nối tín hiệu, khởi động hệ thống phanh và thiết bị đo, thực hiện các lần phanh thử nghiệm với các vận tốc và điều kiện khác nhau, ghi nhận và phân tích dữ liệu. Kết quả thử nghiệm sẽ cung cấp thông tin quan trọng về thời gian chậm tác dụng của hệ thống phanh.

V. Kết Quả Thử Nghiệm Phân Tích Thời Gian Chậm Tác Dụng Phanh

Kết quả thử nghiệm xác định thời gian chậm tác dụng của hệ thống phanh khí nén sẽ cung cấp thông tin về hiệu suất của hệ thống. Dữ liệu thu thập được từ các cảm biến áp suất sẽ được phân tích để xác định thời gian chậm tác dụng trung bình, độ lệch chuẩn và các yếu tố ảnh hưởng đến thời gian chậm tác dụng. Phân tích kết quả thử nghiệm sẽ giúp đánh giá hiệu quả của thiết kế hệ thống phanh, xác định các điểm yếu cần cải thiện và đưa ra các giải pháp tối ưu hóa.

5.1. Đánh Giá So Sánh Các Kết Quả Thử Nghiệm Thực Tế

Sau khi thu thập đủ dữ liệu, cần tiến hành đánh giá và so sánh các kết quả thử nghiệm. Việc này bao gồm so sánh thời gian chậm tác dụng của hệ thống phanh trong các điều kiện khác nhau (ví dụ: vận tốc khác nhau, tải trọng khác nhau), so sánh với các tiêu chuẩn kỹ thuật và so sánh với các hệ thống phanh khác. Đánh giá và so sánh kết quả sẽ giúp xác định hiệu quả của hệ thống phanh và đưa ra các khuyến nghị cải tiến.

5.2. Các Yếu Tố Ảnh Hưởng Giải Pháp Giảm Độ Trễ Phanh

Phân tích kết quả thử nghiệm sẽ giúp xác định các yếu tố ảnh hưởng đến thời gian chậm tác dụng của hệ thống phanh. Các yếu tố này có thể bao gồm kích thước và chiều dài đường ống dẫn khí, chất lượng của van điều khiển, tình trạng bảo dưỡng của các bộ phận. Dựa trên phân tích này, có thể đưa ra các giải pháp để giảm độ trễ phanh, chẳng hạn như tối ưu hóa thiết kế đường ống, sử dụng van điều khiển có thời gian đáp ứng nhanh hơn, thực hiện bảo dưỡng định kỳ để đảm bảo hệ thống hoạt động ổn định.

VI. Kết Luận Hướng Nghiên Cứu Phát Triển Hệ Thống Phanh Khí Nén Tối Ưu

Nghiên cứu và thử nghiệm xác định thời gian chậm tác dụng của hệ thống phanh khí nén đóng vai trò quan trọng trong việc nâng cao hiệu quả và an toàn của hệ thống phanh. Kết quả nghiên cứu có thể được sử dụng để tối ưu hóa thiết kế hệ thống, cải thiện quy trình bảo dưỡng và phát triển các công nghệ mới. Hướng nghiên cứu trong tương lai có thể tập trung vào việc phát triển các hệ thống phanh thông minh có khả năng tự động điều chỉnh thời gian chậm tác dụng dựa trên điều kiện vận hành.

6.1. Ứng Dụng Thực Tế Tiềm Năng Phát Triển Nghiên Cứu

Kết quả nghiên cứu về thời gian chậm tác dụng của hệ thống phanh khí nén có thể được ứng dụng trong nhiều lĩnh vực, bao gồm thiết kế và sản xuất ô tô, kiểm định an toàn kỹ thuật và đào tạo lái xe. Tiềm năng phát triển của nghiên cứu còn rất lớn, đặc biệt trong bối cảnh công nghệ ô tô ngày càng phát triển, với sự ra đời của các hệ thống phanh điện tử và hệ thống lái tự động.

6.2. Đề Xuất Kiến Nghị Để Nâng Cao An Toàn Giao Thông

Dựa trên kết quả nghiên cứu và thử nghiệm, có thể đưa ra các đề xuất và kiến nghị để nâng cao an toàn giao thông. Các đề xuất này có thể bao gồm việc cập nhật các tiêu chuẩn kỹ thuật về hệ thống phanh, tăng cường kiểm tra và bảo dưỡng hệ thống phanh, nâng cao nhận thức của người lái xe về tầm quan trọng của hệ thống phanh và phát triển các chương trình đào tạo lái xe an toàn.

Nội dung chính

Tổng quan nghiên cứu

Hệ thống phanh khí nén là một bộ phận thiết yếu trong các phương tiện vận tải trọng tải lớn, đảm bảo an toàn khi vận hành ở tốc độ cao. Theo ước tính, hiệu quả của hệ thống phanh ảnh hưởng trực tiếp đến quãng đường phanh và độ an toàn giao thông. Tuy nhiên, tại Việt Nam, các trung tâm đăng kiểm hiện nay chưa thể xác định đầy đủ các chỉ tiêu kỹ thuật của hệ thống phanh, đặc biệt là thời gian chậm tác dụng – một chỉ tiêu quan trọng nhưng thường bị bỏ qua trong nghiên cứu và kiểm tra hệ thống phanh khí nén. Thời gian chậm tác dụng là khoảng thời gian từ khi người lái tác động lên bàn đạp phanh đến khi lực phanh bắt đầu có hiệu quả, ảnh hưởng lớn đến quãng đường phanh và độ an toàn của xe.

Mục tiêu nghiên cứu của luận văn là thiết kế, chế tạo thiết bị thử nghiệm xác định thời gian chậm tác dụng của hệ thống phanh khí nén, đồng thời xây dựng quy trình thử nghiệm và phân tích kết quả nhằm nâng cao hiệu quả phanh và phục vụ phát triển công nghệ phanh tại Việt Nam. Nghiên cứu được thực hiện trên các xe tải và xe rơ mooc tại Hà Nội trong năm 2013, với phạm vi tập trung vào hệ thống phanh khí nén và các cảm biến áp suất liên quan.

Ý nghĩa của nghiên cứu thể hiện qua việc cung cấp số liệu chính xác về thời gian chậm tác dụng, giúp các nhà sản xuất và kiểm định nâng cao chất lượng hệ thống phanh, giảm thiểu tai nạn giao thông và tăng cường an toàn vận tải đường bộ.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình cơ bản về hệ thống phanh khí nén, bao gồm:

• Chỉ tiêu đánh giá hệ thống phanh: Gia tốc chậm dần khi phanh ($j_p$), thời gian phanh ($t_p$), quãng đường phanh ($S_p$), lực phanh và lực phanh riêng ($\eta_p$). Gia tốc chậm dần được xác định qua phương trình cân bằng lực phanh, trong đó lực phanh chiếm khoảng 98% tổng lực cản chuyển động của xe. Thời gian phanh bao gồm nhiều thành phần như thời gian phản xạ người lái, thời gian chậm tác dụng của hệ thống, thời gian phát triển lực phanh và thời gian phanh chính.

• Thời gian chậm tác dụng: Là khoảng thời gian từ khi người lái tác động lên bàn đạp phanh đến khi má phanh ép sát vào trống phanh, đặc biệt quan trọng trong hệ thống phanh khí nén do tính chất nén của khí. Thời gian này được quy định không vượt quá 0,6 giây theo tiêu chuẩn quốc tế và Việt Nam.

• Cấu tạo hệ thống phanh khí nén: Bao gồm nguồn cung cấp khí nén, cụm van chia và bảo vệ, bình chứa khí nén, van phân phối, bầu phanh và các đường ống dẫn khí. Các yếu tố như kích thước đường ống, van gia tốc ảnh hưởng đến độ trễ của hệ thống.

• Cảm biến áp suất: Các loại cảm biến áp suất được phân tích gồm cảm biến dạng ống trụ, lò xo ống, xi phông, màng đàn hồi và màng dẻo, cùng các bộ biến đổi điện như điện cảm, vi sai, điện dung và áp điện. Cảm biến SENSYS M5156 được lựa chọn do độ chính xác 0,5%FS, phạm vi đo 0-10 bar, tín hiệu đầu ra 4-20 mA phù hợp với yêu cầu thiết bị.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Dữ liệu thu thập từ các thử nghiệm thực tế trên xe tải và xe rơ mooc tại Hà Nội, sử dụng thiết bị do tác giả thiết kế và chế tạo. Dữ liệu bao gồm tín hiệu áp suất khí nén tại bình chứa và bầu phanh, thời gian tác động phanh, được ghi nhận và lưu trữ bằng phần mềm LABVIEW.

• Phương pháp phân tích: Sử dụng vi điều khiển ATmega32 để chuyển đổi tín hiệu áp suất sang dạng số, xử lý tín hiệu và xác định thời gian chậm tác dụng. Dữ liệu được truyền về máy tính qua giao tiếp UART, hiển thị trực quan trên LCD 1602 và phần mềm LABVIEW dưới dạng đồ thị áp suất theo thời gian.

• Timeline nghiên cứu: Nghiên cứu được thực hiện trong năm 2013, bao gồm các giai đoạn: khảo sát lý thuyết và các đề tài liên quan, thiết kế và chế tạo thiết bị, xây dựng quy trình thử nghiệm, tiến hành thử nghiệm thực tế, phân tích và báo cáo kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Xác định thời gian chậm tác dụng: Thời gian chậm tác dụng của hệ thống phanh khí nén được đo thực tế dao động trong khoảng 0,3 đến 0,6 giây, phù hợp với tiêu chuẩn quốc tế và Việt Nam. Kết quả thử nghiệm trên xe tải cho thấy thời gian chậm tác dụng trung bình là khoảng 0,45 giây, trong khi trên xe rơ mooc là khoảng 0,5 giây.

2. Ảnh hưởng của áp suất khí nén: Áp suất khí nén tại bình chứa ảnh hưởng trực tiếp đến thời gian chậm tác dụng. Khi áp suất bình chứa giảm dưới 90% áp suất định mức (7-9 bar), thời gian chậm tác dụng tăng lên đáng kể, làm giảm hiệu quả phanh.

3. Diễn biến áp suất tại bầu phanh: Đồ thị áp suất thu được từ cảm biến cho thấy áp suất tại bầu phanh tăng dần sau khi tác động phanh, đạt khoảng 75% áp suất tiệm cận trong thời gian không quá 0,6 giây. Độ chênh lệch áp suất giữa bình chứa và bầu phanh phản ánh tổn thất áp suất trong hệ thống khí nén.

4. Hiệu quả thiết bị thử nghiệm: Thiết bị do tác giả chế tạo có độ chính xác cao, khả năng lưu trữ và hiển thị dữ liệu thời gian thực, giúp phân tích chi tiết quá trình phanh. So với các mô hình mô phỏng lý thuyết, thiết bị cung cấp số liệu thực tế, phục vụ nghiên cứu phát triển hệ thống phanh khí nén.

Thảo luận kết quả

Nguyên nhân chính của thời gian chậm tác dụng là do tính chất nén của khí và cấu trúc phức tạp của hệ thống đường ống dẫn khí. So với các nghiên cứu quốc tế, kết quả thời gian chậm tác dụng tại Việt Nam tương đương, chứng tỏ thiết bị và phương pháp thử nghiệm đạt chuẩn. Việc áp dụng cảm biến áp suất SENSYS M5156 và vi điều khiển ATmega32 giúp nâng cao độ chính xác và khả năng xử lý tín hiệu.

Kết quả thử nghiệm được trình bày qua đồ thị áp suất theo thời gian, thể hiện rõ các giai đoạn tăng áp suất tại bầu phanh và thời điểm bắt đầu tác dụng lực phanh. So sánh với mô hình mô phỏng tại Huazhong University of Science and Technology, thiết bị thử nghiệm thực tế cung cấp dữ liệu chính xác hơn về ảnh hưởng của các yếu tố vật lý trong hệ thống.

Ý nghĩa của nghiên cứu là cung cấp cơ sở khoa học để thiết kế hệ thống phanh khí nén với thời gian chậm tác dụng tối ưu (≤ 0,6 giây), giảm quãng đường phanh và tăng độ an toàn. Đồng thời, thiết bị thử nghiệm có thể được ứng dụng rộng rãi trong kiểm định và phát triển công nghệ phanh tại Việt Nam.

Đề xuất và khuyến nghị

1. Tối ưu thiết kế hệ thống đường ống dẫn khí: Giảm chiều dài và tăng đường kính ống dẫn khí để giảm tổn thất áp suất, từ đó giảm thời gian chậm tác dụng. Chủ thể thực hiện là các nhà sản xuất xe tải, thời gian áp dụng trong vòng 1-2 năm.

2. Sử dụng van gia tốc và bộ điều chỉnh áp suất hiệu quả: Lắp đặt van gia tốc và bộ điều chỉnh áp suất nhằm duy trì áp suất ổn định trong bình chứa, đảm bảo thời gian chậm tác dụng không vượt quá 0,6 giây. Thời gian triển khai 6-12 tháng, do các nhà sản xuất và trung tâm đăng kiểm phối hợp thực hiện.

3. Nâng cao chất lượng khí nén: Đảm bảo khí nén sạch, khô và áp suất ổn định thông qua hệ thống lọc và làm khô khí, giảm thiểu sự cố và tăng độ bền của hệ thống phanh. Chủ thể thực hiện là các đơn vị bảo dưỡng và kiểm định, áp dụng liên tục trong quá trình vận hành.

4. Phát triển và ứng dụng thiết bị thử nghiệm: Khuyến khích các trung tâm đăng kiểm và viện nghiên cứu sử dụng thiết bị xác định thời gian chậm tác dụng để kiểm tra định kỳ và nghiên cứu cải tiến hệ thống phanh. Thời gian triển khai ngay và liên tục cập nhật dữ liệu.

Đối tượng nên tham khảo luận văn

1. Các kỹ sư và nhà nghiên cứu ngành ô tô: Luận văn cung cấp kiến thức chuyên sâu về hệ thống phanh khí nén, phương pháp thử nghiệm và phân tích dữ liệu thực tế, hỗ trợ phát triển công nghệ phanh.

2. Trung tâm đăng kiểm và kiểm định phương tiện giao thông: Thiết bị và quy trình thử nghiệm giúp nâng cao chất lượng kiểm định, đảm bảo an toàn giao thông và tuân thủ tiêu chuẩn quốc tế.

3. Nhà sản xuất và thiết kế xe tải, xe rơ mooc: Thông tin về thời gian chậm tác dụng và các yếu tố ảnh hưởng giúp tối ưu thiết kế hệ thống phanh, nâng cao hiệu quả và độ tin cậy sản phẩm.

4. Sinh viên và giảng viên ngành kỹ thuật cơ khí động lực: Tài liệu tham khảo quý giá cho nghiên cứu khoa học, thực hành thiết kế và phát triển hệ thống phanh trong đào tạo và nghiên cứu.

Câu hỏi thường gặp

1. Thời gian chậm tác dụng của hệ thống phanh khí nén là gì?
   Thời gian chậm tác dụng là khoảng thời gian từ khi người lái tác động lên bàn đạp phanh đến khi lực phanh bắt đầu có hiệu quả, thường dao động từ 0,3 đến 0,6 giây, ảnh hưởng lớn đến quãng đường phanh.

2. Tại sao thời gian chậm tác dụng quan trọng trong hệ thống phanh khí nén?
   Do khí nén có tính nén, thời gian truyền áp suất đến bầu phanh không tức thời, làm tăng quãng đường phanh và ảnh hưởng đến an toàn. Giảm thời gian này giúp xe dừng nhanh hơn.

3. Thiết bị thử nghiệm thời gian chậm tác dụng hoạt động như thế nào?
   Thiết bị sử dụng cảm biến áp suất để đo áp suất khí nén tại bình chứa và bầu phanh, vi điều khiển xử lý tín hiệu và xác định thời gian từ lúc tác động phanh đến khi áp suất đạt ngưỡng, dữ liệu được hiển thị và lưu trữ.

4. Các yếu tố nào ảnh hưởng đến thời gian chậm tác dụng?
   Chiều dài và đường kính ống dẫn khí, áp suất khí nén trong bình chứa, cấu trúc van phân phối, chất lượng khí nén và thiết kế bầu phanh đều ảnh hưởng đến thời gian chậm tác dụng.

5. Làm thế nào để giảm thời gian chậm tác dụng trong hệ thống phanh khí nén?
   Tối ưu thiết kế đường ống, sử dụng van gia tốc, duy trì áp suất khí nén ổn định và đảm bảo khí nén sạch, khô là các giải pháp hiệu quả để giảm thời gian chậm tác dụng.

Kết luận

• Luận văn đã thiết kế và chế tạo thành công thiết bị xác định thời gian chậm tác dụng của hệ thống phanh khí nén với độ chính xác cao.
• Thời gian chậm tác dụng thực tế dao động trong khoảng 0,3-0,6 giây, phù hợp với tiêu chuẩn quốc tế và Việt Nam.
• Áp suất khí nén và cấu trúc hệ thống là các yếu tố chính ảnh hưởng đến thời gian chậm tác dụng và hiệu quả phanh.
• Thiết bị thử nghiệm cung cấp dữ liệu thực tế quan trọng, hỗ trợ nghiên cứu phát triển và kiểm định hệ thống phanh khí nén.
• Đề xuất các giải pháp tối ưu thiết kế và vận hành hệ thống phanh nhằm giảm thời gian chậm tác dụng, nâng cao an toàn giao thông.

Tiếp theo, cần triển khai ứng dụng thiết bị thử nghiệm tại các trung tâm đăng kiểm và mở rộng nghiên cứu để cải tiến hệ thống phanh khí nén. Mời các nhà nghiên cứu và kỹ sư trong ngành ô tô tiếp cận và áp dụng kết quả nghiên cứu nhằm nâng cao chất lượng và an toàn vận tải.

Trích đoạn nội dung tài liệu

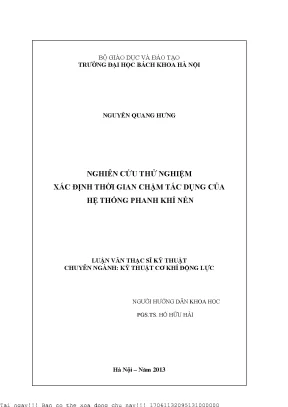

BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƯỜNG ĐẠI HỌC BÁCH KHOA HÀ NỘI NGUYỄN QUANG HƯNG NGHIÊN CỨU THỬ NGHIỆM XÁC ĐỊNH THỜI GIAN CHẬM TÁC DỤNG CỦA HỆ THỐNG PHANH KHÍ NÉN LUẬN VĂN THẠC SĨ KỸ THUẬT CHUYÊN NGÀNH: KỸ THUẬT CƠ KHÍ ĐỘNG LỰC NGƯỜI HƯỚNG DẪN KHOA HỌC PGS. HỒ HỮU HẢI Hà Nội – Năm 2013 17061132095131000000 LỜI CAM ĐOAN Tôi cam đoan đây là công trình nghiên cứu của tôi. Các số liệu, kết quả nêu trong luận văn là trung thực và chưa từng được ai công bố trong bất kỳ công trình nào khác. Tác giả đề tài MỤC LỤC Danh mục hình vẽ……………………………………………………………….

TỔNG QUAN VỀ VẤN ĐỀ NGHIÊN CỨU. 7 Hệ thống phanh có công dụng. Các chỉ tiêu đánh giá hệ thống phanh. Gia tốc chậm dần khi phanh (j p ).

Thời gian phanh (t p ). Lực phanh và lực phanh riêng (η p ). Chỉ tiêu về thời gian chậm tác dụng. Cấu tạo chung của hệ thống phanh khí nén.

Những đề tài nghiên cứu liên quan. Mục tiêu và nội dung nghiên cứu của đề tài. NGHIÊN CỨU, THIẾT KẾ THIẾT BỊ XÁC ĐỊNH THỜI GIAN CHẬM TÁC DỤNG CỦA HỆ THỐNG PHANH KHÍ NÉN. Nguyên lý hoạt động của thiết bị.

Thiết kế thiết bị xác định thời gian chậm tác dụng. Lựa chọn cảm biến áp suất. Khối vi xử lý. Khối vi điều khiển.

Khối xử lý tín hiệu cảm biến. Khối lưu trữ và hiển thị kết quả thử nghiệm. Thiết kế mạch điện và thuật toán điều khiển. Nguyên lý mạch điện.

Thuật toán xử lý tín hiệu từ cảm biến. CHẾ TẠO THIẾT BỊ VÀ XÂY DỰNG QUI TRÌNH THỬ NGHIỆM THỜI GIAN CHẬM TÁC DỤNG. Chế tạo thiết bị xác định thời gian chậm tác dụng. Mô hình bố trí thiết bị trên xe thử nghiệm.

Qui trình thử nghiệm. Bước 1: Chuẩn bị. Bước 2: Lắp đặt thiết bị. Bước 3: Kết nối tín hiệu.

Bước 4: Khởi động hệ thống phanh và kiểm tra công tác lắp đặt. Bước 5: Khởi động thiết bị. bước 6 : Tiến hành thử nghiệm. Bước 7: kết thúc thử nghiệm.

THỬ NGHIỆM XÁC ĐỊNH THỜI GIAN CHẬM TÁC DỤNG. Chuẩn bị và lắp đặt thiết bị. Kết quả thử nghiệm. 64 TÀI LIỆU THAM KHẢO:.

71 2 DANH MỤC HÌNH VẼ Hình 1. Sơ đồ dẫn động hệ thống phanh khí nén 15 Hình 1. Sơ đồ bố trí hệ thống phanh thường gặp cho xe tải 17 Hình 1. Sơ đồ bố trí phanh xe rơ mooc 17 Hình 1.

Đề tài “diagnostic system for air brake in commercial verhicles” 19 Hình 1. Mô hình thiết bị thử phanh trong tiêu chuẩn ECE 21 Hình 1. Mô hình mô phỏng trong đề tài: Modeling and Simulation Vehicle Air Brake System 21 Hình 1. Kết quả về diễn biến áp suất thu được tại các bầu phanh 22 HÌnh 2.

Sơ đồ khối thiết bị xác định thời gian chậm tác dụng 26 Hình 2. Phần tử biến dạng kiểu ống hình trụ 28 Hình 2. Lò xo ống 28 Hình 2. Sơ đồ cấu tạo xiphông 29 Hình 2.5 – Sơ đồ màng đo áp suất 29 Hình 2.6 – Sơ đồ cấu tạo màng dẻo có tâm cứng 30 Hình 2.7 – Bộ chuyển đổi kiểu cảm ứng 30 Hình 2.

bộ biến đổi điện kiểu vi sai 31 Hình 2.9 – Bộ chuyển đổi kiểu điện dung 32 Hình 2.10: Cảm biến kiểu áp trở 33 Hình 2. Cảm biến áp suất SENSYS M5156-10286X-010-BG 34 Hình 2.Kích thước và phương pháp kết nối 34 Hình 2. Dạng tín hiệu đầu ra và phương pháp chuyển đổi tín hiệu 35 Hình 2.14: Mạch nguyên lý khối nguồn 36 Hình 2.15: Sơ đồ kết nối cơ bản của ATmega32 37 Hình 2. so sánh tín hiệu làm việc của AVR và máy vi tính.

Khối chức năng giao tiếp AVR và máy vi tính 39 Hình 2.Khối xử lý tín hiệu cảm biến 42 Hình 2. Kết nối điều khiển LCD 1602 43 3 Hình 2.lập trình hiển thị và lưu trữ dữ liệu 44 Hình 2. Đồ thị kết quả một thử nghiệm thực tế 45 Hình 2.mạch điện nguyên lý của thiết bị thử nghiệm 47 Hình 2. Thuật toán điều khiển thiết bị 48 Hình 3.

Mặt trước và sau của mạch in 50 Hình 3. Mạch điện sau khi hoàn thiện 51 Hình 3. Mô hình bố trí thiết bị thí nghiệm 52 Hình 3.Mối ghép cảm biến áp suất khí nén. Kết nối tin hiệu cảm biến 57 Hình 3.Cách kết nối tín hiệu vào mạch điện 58 Hình 3.

Thiết bị USB to COM và phương án kết nối 59 Hình 3. Các thông số cần điều chỉnh 60 Hình 4. Xe thử nghiệm 62 Hình 4. Lắp đặt cảm biến áp suất bầu phanh 63 Hình 4.

lắp đặt cảm biến áp suất tại bình chứa khí nén 63 Hình 4. kết nối thu thập tín hiệu phanh 64 Hình 4. Kết quả thời gian trễ hiển thị trên LCD 64 Hình 4. Đồ thị kết quả thử nghiệm tương ứng 65 4 LỜI NÓI ĐẤU Đất nước ta đang trong trên đà phát triển, để phù hợp với điều đó ngành công nghiệp ô tô cũng được nhà nước quan tâm, trú trọng để trở thành nền công nghiệp mũi nhọn cung cấp các phương tiện vận tải cho nhu cầu vận chuyển trong nước.

Tuy nhiên do sự phát triển quá nhanh của nền công nghiệp ô tô thế giới cùng với sự gia nhập của các công ty sản xuất ô tô nước ngoài mà nền công nghiệp ô tô nước ta đang rất khó khăn để tìm được chỗ đứng phù hợp. Tôi là một nhân viên trực thuộc Cục Đăng Kiểm quốc gia, đã nhiều năm tham gia kiểm định cho hàng nghìn những chiếc xe lớn có, nhỏ có, vậy mà công việc này chỉ có thể xác định những thông số kĩ thuật đủ để cho xe có khả năng lưu hành trên đường mà không thể xác định được những thông số, chỉ tiêu nhằm nâng cao hiệu quả của hệ thống phanh. Vì vậy là một kĩ sư, một thạc sĩ tương lai tác giả vẫn canh cánh trong lòng mình phải làm một điều gì đó cho sự phát triển của ngành ô tô Việt Nam. Cũng chính vì thế mà đề tài “Nghiên cứu thử nghiệm xác định thời gian chậm tác dụng của hệ thống phanh khí nén” được tác giả lựa chọn trong luận văn tốt nghiệp thạc sĩ của mình.

Hệ thống phanh luôn là một hệ thống quan trọng khi đảm bảo an toàn cho xe khi chuyển động trên đường. Để đạt các chỉ tiêu hiệu quả, ổn định hướng chuyển động của xe khi phanh, tăng độ tin cậy làm việc, hệ thống phanh trên ô tô ngày càng được hoàn thiện về bố trí, kết cấu, lắp đặt và vận hành. Tuy nhiên các trung tâm đăng kiểm hiện nay chưa thể xác định được đầy đủ các chỉ tiêu của hệ thống phanh để phục vụ cho công tác nghiên cứu phát triển hệ thống phanh. Vì vậy đề tài này của tác giả chọn với mong muốn xây dựng, chế tạo một bộ thử nghiệm có đủ độ chính xác và thuận tiện để thử nghiệm xác định thời gian chậm 5 tác dụng của ô tô, đây cũng là chỉ tiêu thường bị bỏ qua khi nghiên cứu hệ thống phanh trên ô tô hiện đại.

Thời gian chậm tác dụng có liên quan rất lớn đến kết cấu của hệ thống phanh, nó là thời gian phản ứng của hệ thống phanh khi xe đang chuyển động với vận tốc cao, vì thế nếu chỉ tiêu này được rút ngắn nó sẽ làm giảm đáng kể quãng đường chuyển động của ô tô khi phanh. Đề tài này mang đậm tính khoa học khi nó được đề ra để phục vụ việc nghiên cứu phát triển hệ thống phanh. Sau một thời gian triển khai tác giả đã thực hiện được những mục tiêu được đề ra, nhưng do kiến thức còn hạn chế mà đề tài không thể tránh khỏi những thiếu sót. Vì vậy tác giả mong sẽ có được những đóng góp quí báu của các nhà nghiên cứu.

Đồng thời tôi chân thành cảm ơn PGS.TS Hồ Hữu Hải cùng tập thể các thầy giáo trong bộ môn ô tô và xe chuyên dụng trường đại học Bách Khoa Hà Nội đã hướng dẫn tôi hoàn thành bản luận văn này Tác giả đề tài Nguyễn Quang Hưng 6 TỔNG QUAN VỀ VẤN ĐỀ NGHIÊN CỨU Phanh ô tô là một bộ phận rất quan trọng trên xe, cùng với những hệ thống hỗ trợ đi kèm nó đảm bảo an toàn cho xe trong quá trình vận chuyển, đặc biệt ở tốc độ cao, do đó nâng cao được năng suất vận chuyển. Hệ thống phanh ô tô cần đảm bảo tính bền vững, độ tin cậy, phanh êm dịu, hiệu quả phanh cao, tính ổn định của xe tốt, điều chỉnh lực phanh được. để tăng tính an toàn cho ô tô khi vận hành. Hệ thống phanh có công dụng  Hệ thống phanh dùng để giảm tốc độ của ôtô đến một giá trị cần thiết hoặc dừng hẳn ôtô ở một vị trí nhất định.

 Hệ thống phanh còn có nhiệm vụ giữ cho ô tô đứng yên tại chỗ trên các mặt dốc nghiêng hay trên mặt đường ngang. Với công dụng như vậy, hệ thống phanh là một hệ thống đặc biệt quan trọng, nó đảm bảo cho ô tô, máy kéo chuyển động an toàn ở mọi chế độ làm việc. Nhờ đó mới có thể phát huy hết khả năng động lực, nâng cao tốc độ và năng suất vận chuyển của xe. Các chỉ tiêu đánh giá hệ thống phanh Các chỉ tiêu thường được dùng để đánh giá hiệu quả của quá trình phanh bao gồm : - gia tốc chậm dần khi phanh, - thời gian phanh, - quãng đường phanh, - lực phanh và lực phanh riêng.

Gia tốc chậm dần khi phanh (j p ) Gia tốc chậm dần khi phanh là một trong những chỉ tiêu quan trọng để đánh giá hiệu quả phanh. Để xác định gia tốc chậm dần khi phanh ta viết phương trình cân bằng lực phanh của ôtô trong trường hợp tổng quát như sau : F f ± F g + F w + F m + F p + F ms - F j = 0 (1) F ms - lực cản do ma sát trong hệ thống truyền động. Thực nghiệm cho thấy các lực F f , F w , F ms cản lại chuyển động của ôtô có giá trị rất nhỏ so với lực phanh F p. Trong quá trình phanh ôtô thì lực phanh F p chiếm khoảng 98% của tổng các lực có xu hướng cản lại chuyển động của ôtô.

Vì vậy ta có thể bỏ qua các lực F f , F w , F ms trong phương trình (1).
