Ảnh hưởng của thành phần lên cấu trúc hệ thủy tinh Silicat

Khám phá ảnh hưởng của thành phần đến cấu trúc hệ thủy tinh silicat, từ đó hiểu rõ tính chất và ứng dụng của nó trong công nghiệp.

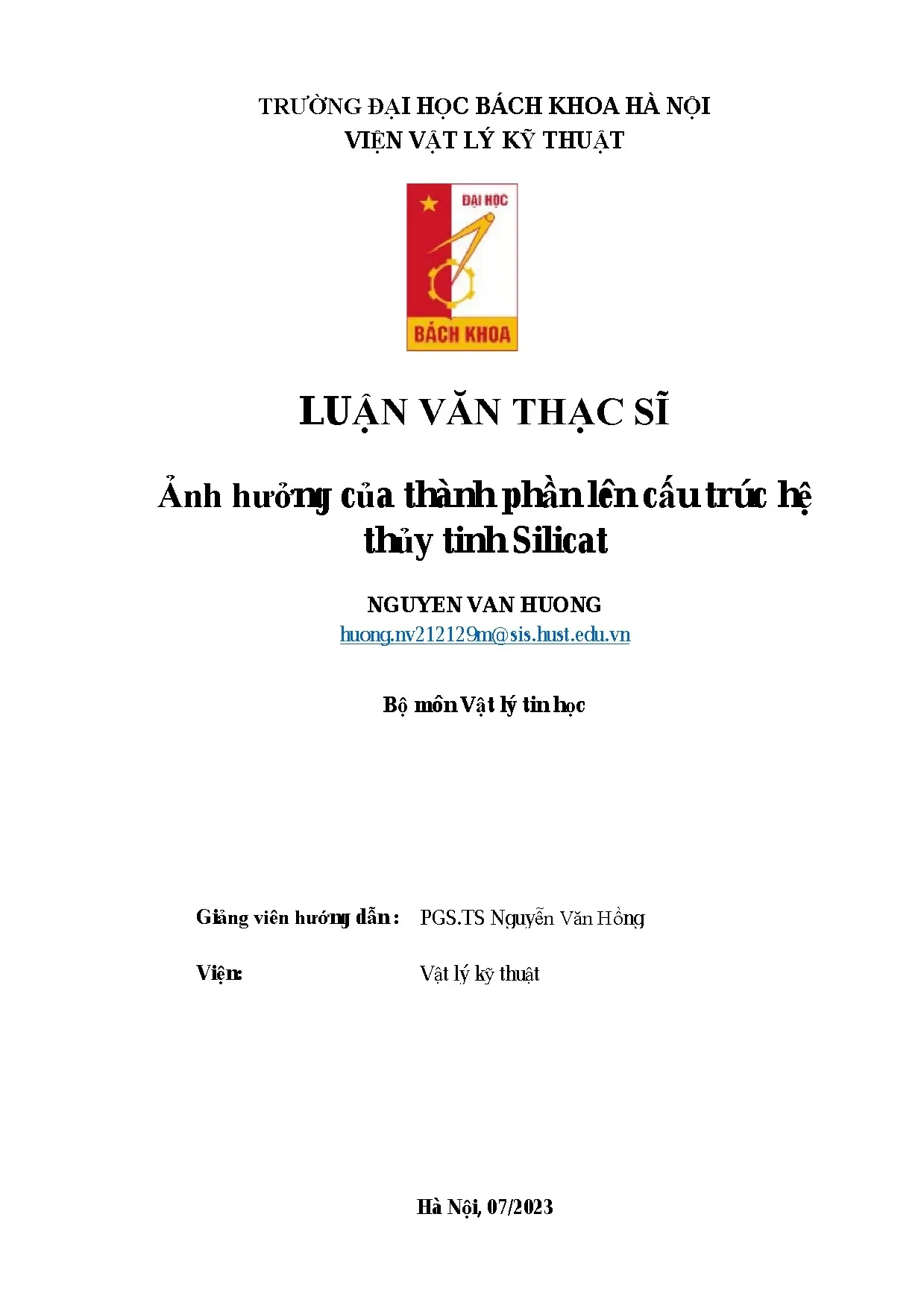

• Tác giả: Nguyen Van Huong
• Người hướng dẫn: PGS.TS Nguyễn Văn Hồng
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Vật lý kỹ thuật
• Đề tài: Ảnh Hưởng Của Thành Phần Đến Cấu Trúc Hệ Thủy Tinh Silicat
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2023
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM KẾT
• TỔNG QUAN
• DANH MỤC CÔNG TRÌNH ĐÃ CÔNG BỐ
• LỜI CẢM ƠN
• 1. CHƯƠNG 1: TỔNG QUAN
• 2. CHƯƠNG 2: PHƯƠNG PHÁP
• 3. CHƯƠNG 3: KẾT QUẢ VÀ THẢO LUẬN
• DANH MỤC TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Nghiên Cứu Cấu Trúc Hệ Thủy Tinh Silicat

Nghiên cứu cấu trúc thủy tinh silicat đóng vai trò quan trọng trong nhiều lĩnh vực, từ điện tử đến y học và công nghiệp chế tạo máy. Đặc biệt, thủy tinh silicat là thành phần chính của lớp vỏ Trái Đất. Hiểu biết sâu sắc về cấu trúc và tính chất vật lý của chúng ở cấp độ nguyên tử là yếu tố then chốt để tối ưu hóa các tính năng mong muốn. Tuy nhiên, cấu trúc vi mô của nhóm vật liệu này vẫn còn nhiều điều chưa được làm rõ. Các nghiên cứu sử dụng các kỹ thuật thực nghiệm tiên tiến như XAFS, NMR và nhiễu xạ neutron, kết hợp với mô phỏng động lực học phân tử, đã mang lại những hiểu biết sâu sắc hơn về trật tự gần và trật tự tầm trung của cấu trúc. Luận văn này tập trung vào nghiên cứu ảnh hưởng của thành phần hóa học thủy tinh (SiO2, B2O3, Al2O3) đến cấu trúc hệ thủy tinh silicat ở trạng thái rắn và lỏng.

1.1. Giới Thiệu Chung Về Hệ Thủy Tinh Silicat

Hệ thủy tinh silicat là một trong những hệ vật liệu quan trọng và được nghiên cứu rộng rãi. Thành phần chính là silica (SiO2), tạo thành mạng lưới cơ bản. Các oxit khác như Al2O3 và B2O3 được thêm vào để thay đổi tính chất của thủy tinh. Sự kết hợp của các thành phần này tạo ra một mạng lưới phức tạp, nơi các tứ diện SiO4 liên kết với nhau thông qua các nguyên tử oxy. Các nguyên tử oxy này có thể là oxy liên kết cầu (BO) hoặc oxy không liên kết cầu (NBO). Tỉ lệ BO/NBO ảnh hưởng trực tiếp đến độ bền hóa học, nhiệt độ chuyển thủy tinh (Tg) và các tính chất khác của thủy tinh.

1.2. Ứng Dụng Rộng Rãi Của Thủy Tinh Silicat

Thủy tinh silicat có vô số ứng dụng trong đời sống và công nghiệp. Trong lĩnh vực xây dựng, nó được sử dụng làm vật liệu cách nhiệt, kính xây dựng, và vật liệu trang trí. Trong ngành điện tử, thủy tinh silicat đóng vai trò quan trọng trong sản xuất màn hình, sợi quang, và các linh kiện điện tử. Nó cũng được ứng dụng trong sản xuất đồ gia dụng như chai lọ, ly cốc, và các vật dụng thủy tinh khác. Nhờ vào khả năng chống ăn mòn, độ bền cao, và tính trơ hóa học, thủy tinh silicat còn được sử dụng trong các ứng dụng đặc biệt như lưu trữ chất thải phóng xạ và sản xuất vật liệu sinh học.

II. Thách Thức Trong Nghiên Cứu Cấu Trúc Thủy Tinh Silicat

Mặc dù đã có nhiều tiến bộ trong việc nghiên cứu cấu trúc thủy tinh silicat, vẫn còn nhiều thách thức đặt ra. Một trong những thách thức lớn nhất là sự phức tạp của cấu trúc vô định hình. Khác với cấu trúc tinh thể có trật tự, cấu trúc thủy tinh silicat thiếu trật tự tầm xa, gây khó khăn cho việc xác định chính xác vị trí và liên kết của các nguyên tử. Việc nghiên cứu ảnh hưởng của thành phần thủy tinh silicat đến cấu trúc cũng gặp nhiều khó khăn do sự tương tác phức tạp giữa các thành phần khác nhau. Hơn nữa, việc mô phỏng cấu trúc thủy tinh silicat đòi hỏi các phương pháp tính toán phức tạp và tốn kém.

2.1. Sự Phức Tạp Của Cấu Trúc Vô Định Hình

Tính vô định hình của thủy tinh silicat gây ra nhiều khó khăn trong việc xác định cấu trúc. Các phương pháp nhiễu xạ tia X (XRD) thường không cung cấp đủ thông tin chi tiết để xác định chính xác vị trí nguyên tử. Các kỹ thuật như quang phổ Raman và phổ hồng ngoại (FTIR) có thể cung cấp thông tin về liên kết hóa học và trật tự gần, nhưng không đủ để xây dựng một mô hình cấu trúc hoàn chỉnh. Việc kết hợp nhiều phương pháp khác nhau và sử dụng các kỹ thuật mô phỏng là cần thiết để hiểu rõ hơn về cấu trúc vô định hình này.

2.2. Khó Khăn Trong Mô Phỏng Cấu Trúc Thủy Tinh

Việc mô phỏng cấu trúc thủy tinh silicat đòi hỏi các phương pháp tính toán mạnh mẽ và tốn kém. Mô phỏng động lực học phân tử (Molecular Dynamics Simulation) là một phương pháp phổ biến, nhưng đòi hỏi một lượng lớn thời gian tính toán và tài nguyên. Việc lựa chọn thế tương tác phù hợp giữa các nguyên tử cũng là một thách thức quan trọng. Các thế tương tác phải mô tả chính xác các lực tác dụng giữa các nguyên tử, bao gồm cả lực hút và lực đẩy, để đảm bảo tính chính xác của mô phỏng. Thêm vào đó, kích thước hệ mô phỏng phải đủ lớn để đại diện cho cấu trúc thực tế của thủy tinh.

III. Cách Tiếp Cận Nghiên Cứu Ảnh Hưởng Thành Phần Đến Cấu Trúc

Để vượt qua những thách thức trên, các nhà nghiên cứu đã phát triển nhiều phương pháp tiếp cận khác nhau. Một trong những phương pháp hiệu quả là kết hợp các kỹ thuật thực nghiệm và mô phỏng. Các kỹ thuật thực nghiệm như nhiễu xạ tia X (XRD), phổ Raman và kính hiển vi điện tử (SEM, TEM) cung cấp thông tin về cấu trúc và thành phần của thủy tinh. Thông tin này sau đó được sử dụng để xây dựng và kiểm chứng các mô hình mô phỏng. Phương pháp mô phỏng động lực học phân tử (Molecular Dynamics Simulation) cho phép nghiên cứu ảnh hưởng của thành phần đến cấu trúc ở cấp độ nguyên tử.

3.1. Sử Dụng Các Kỹ Thuật Thực Nghiệm Hiện Đại

Các kỹ thuật thực nghiệm như XRD, Raman, FTIR, SEM và TEM đóng vai trò quan trọng trong việc nghiên cứu cấu trúc thủy tinh silicat. XRD cung cấp thông tin về trật tự tinh thể và kích thước hạt (nếu có). Quang phổ Raman và FTIR cung cấp thông tin về liên kết hóa học và các nhóm chức năng. SEM và TEM cho phép quan sát cấu trúc vi mô và xác định sự phân bố của các thành phần khác nhau trong thủy tinh. Kết hợp các kỹ thuật này giúp cung cấp một cái nhìn toàn diện về cấu trúc thủy tinh.

3.2. Ứng Dụng Mô Phỏng Động Lực Học Phân Tử

Mô phỏng động lực học phân tử là một công cụ mạnh mẽ để nghiên cứu cấu trúc thủy tinh silicat ở cấp độ nguyên tử. Phương pháp này cho phép mô phỏng chuyển động của các nguyên tử theo thời gian và nhiệt độ, từ đó thu được thông tin về cấu trúc, tính chất nhiệt động lực học, và động học của thủy tinh. Việc sử dụng các thế tương tác phù hợp là rất quan trọng để đảm bảo tính chính xác của mô phỏng. Các thế tương tác phổ biến bao gồm thế Born-Mayer-Huggins và các thế dựa trên học máy.

IV. Ảnh Hưởng Của Các Thành Phần Chính Lên Cấu Trúc Hệ Silicat

Các thành phần chính như silica (SiO2), alumina (Al2O3) và boria (B2O3) đóng vai trò quan trọng trong việc xác định cấu trúc của hệ thủy tinh silicat. Silica tạo thành mạng lưới cơ bản, trong khi alumina và boria có thể thay đổi tính chất của mạng lưới này. Alumina có thể hoạt động như một chất tạo mạng hoặc chất điều chỉnh mạng, tùy thuộc vào thành phần và điều kiện. Boria cũng có thể tham gia vào mạng lưới và tạo ra các cấu trúc khác nhau, chẳng hạn như các vòng boroxol. Nghiên cứu về ảnh hưởng của từng thành phần giúp hiểu rõ hơn về cấu trúc và tính chất của thủy tinh.

4.1. Vai Trò Của Silica SiO2 Trong Mạng Thủy Tinh

Silica là thành phần chính của hầu hết các loại thủy tinh silicat, tạo thành mạng lưới cơ bản. Mỗi nguyên tử silic liên kết với bốn nguyên tử oxy, tạo thành tứ diện SiO4. Các tứ diện này liên kết với nhau thông qua các nguyên tử oxy, tạo thành một mạng lưới ba chiều. Cấu trúc của mạng lưới silica ảnh hưởng lớn đến các tính chất của thủy tinh, chẳng hạn như độ bền, độ cứng, và khả năng chịu nhiệt. Việc thêm các oxit khác có thể thay đổi cấu trúc của mạng lưới silica và do đó thay đổi tính chất của thủy tinh.

4.2. Ảnh Hưởng Của Alumina Al2O3 và Boria B2O3

Alumina (Al2O3) và boria (B2O3) có thể được thêm vào thủy tinh silicat để cải thiện một số tính chất nhất định. Alumina có thể tăng độ bền và độ cứng của thủy tinh. Boria có thể làm giảm nhiệt độ nóng chảy và cải thiện khả năng tạo hình. Tuy nhiên, ảnh hưởng của alumina và boria đến cấu trúc thủy tinh rất phức tạp và phụ thuộc vào nồng độ và các thành phần khác. Ví dụ, alumina có thể hoạt động như một chất tạo mạng khi có mặt các ion kim loại kiềm, nhưng có thể hoạt động như một chất điều chỉnh mạng khi không có các ion này.

V. Kết Quả Nghiên Cứu Cấu Trúc Mạng và Liên Kết Trong Silicat

Các nghiên cứu sử dụng phổ Raman thủy tinh và phân tích nhiệt vi sai (DTA), phân tích nhiệt trọng lượng (TGA) đã chỉ ra rằng cấu trúc mạng của hệ thủy tinh silicat phụ thuộc mạnh mẽ vào thành phần. Việc thêm alumina hoặc boria vào silica có thể làm thay đổi trật tự gần và trật tự tầm trung của mạng lưới. Các nghiên cứu cũng đã xác định được sự tồn tại của các cấu trúc đặc biệt, chẳng hạn như các vòng boroxol trong thủy tinh borosilicat. Ngoài ra, các nghiên cứu đã chỉ ra rằng sự phân bố của các ion kim loại kiềm trong mạng lưới có thể ảnh hưởng đến tính chất dẫn điện của thủy tinh.

5.1. Hàm Phân Bố Xuyên Tâm HPBXT và Trật Tự Gần

Hàm phân bố xuyên tâm (HPBXT) là một công cụ quan trọng để nghiên cứu trật tự gần trong thủy tinh silicat. HPBXT cho biết xác suất tìm thấy một nguyên tử ở một khoảng cách nhất định từ một nguyên tử khác. Phân tích HPBXT có thể cung cấp thông tin về chiều dài liên kết, số phối trí, và sự sắp xếp không gian của các nguyên tử trong mạng lưới. Ví dụ, sự thay đổi trong HPBXT khi thêm alumina hoặc boria vào silica có thể cho biết sự thay đổi trong trật tự gần.

5.2. Phân Bố Góc Liên Kết và Trật Tự Tầm Trung

Phân bố góc liên kết là một công cụ khác để nghiên cứu trật tự tầm trung trong thủy tinh silicat. Phân bố góc liên kết cho biết xác suất tìm thấy một góc liên kết nhất định giữa ba nguyên tử. Phân tích phân bố góc liên kết có thể cung cấp thông tin về sự biến dạng của tứ diện SiO4 và sự hình thành của các cấu trúc vòng. Ví dụ, sự xuất hiện của các đỉnh mới trong phân bố góc liên kết khi thêm boria vào silica có thể cho biết sự hình thành của các vòng boroxol.

VI. Hướng Phát Triển Nghiên Cứu Cấu Trúc Thủy Tinh Silicat

Trong tương lai, nghiên cứu về cấu trúc thủy tinh silicat sẽ tiếp tục phát triển theo nhiều hướng khác nhau. Một trong những hướng quan trọng là phát triển các phương pháp mô phỏng chính xác hơn và hiệu quả hơn. Việc sử dụng các thuật toán học máy và trí tuệ nhân tạo có thể giúp cải thiện độ chính xác của các mô hình mô phỏng và giảm thời gian tính toán. Ngoài ra, việc nghiên cứu về cấu trúc động của thủy tinh silicat, tức là sự thay đổi cấu trúc theo thời gian và nhiệt độ, cũng là một lĩnh vực hứa hẹn.

6.1. Ứng Dụng Trí Tuệ Nhân Tạo Trong Mô Phỏng

Trí tuệ nhân tạo (AI) và học máy (ML) đang ngày càng được ứng dụng rộng rãi trong lĩnh vực khoa học vật liệu, bao gồm cả nghiên cứu về thủy tinh silicat. Các thuật toán AI và ML có thể được sử dụng để xây dựng các thế tương tác chính xác hơn, dự đoán tính chất của thủy tinh, và phân tích dữ liệu thực nghiệm. Ví dụ, các thuật toán học sâu có thể được sử dụng để xây dựng các mô hình mô phỏng dựa trên dữ liệu từ các thí nghiệm nhiễu xạ và quang phổ.

6.2. Nghiên Cứu Cấu Trúc Động Của Thủy Tinh

Nghiên cứu cấu trúc động của thủy tinh là một lĩnh vực hứa hẹn trong tương lai. Cấu trúc động đề cập đến sự thay đổi cấu trúc của thủy tinh theo thời gian và nhiệt độ. Việc nghiên cứu cấu trúc động có thể giúp hiểu rõ hơn về các quá trình như chuyển pha, kết tinh, và ăn mòn. Các phương pháp mô phỏng, chẳng hạn như động lực học phân tử, có thể được sử dụng để nghiên cứu cấu trúc động, nhưng đòi hỏi các kỹ thuật tính toán mạnh mẽ và tốn kém.

Nội dung chính

Tổng quan nghiên cứu

Thủy tinh silicat, bao gồm các hệ SiO₂, B₂O₃-SiO₂ và Al₂O₃-2SiO₂, là nhóm vật liệu quan trọng trong nhiều lĩnh vực như điện tử, y học, quang học và công nghiệp gốm sứ. Theo ước tính, cấu trúc vi mô của các hệ này vẫn còn nhiều điểm chưa được làm rõ, đặc biệt là ảnh hưởng của thành phần lên cấu trúc mạng thủy tinh. Nghiên cứu này tập trung mô phỏng động lực học phân tử để khảo sát cấu trúc hệ thủy tinh silicat ở hai trạng thái rắn (300K) và lỏng (3000K), nhằm làm rõ các đặc tính cấu trúc vi mô như đơn vị cấu trúc SiO₄, BO₃, AlO₃ và AlO₄, cũng như phân bố các liên kết chung góc, chung cạnh và chung mặt trong mạng. Phạm vi nghiên cứu bao gồm các hệ vật liệu silicat điển hình tại điều kiện nhiệt độ phòng và nhiệt độ cao, với mục tiêu cung cấp dữ liệu chi tiết về cấu trúc mạng và cơ chế kết hợp các ion Al³⁺, B³⁺ vào mạng thủy tinh. Kết quả nghiên cứu có ý nghĩa quan trọng trong việc phát triển vật liệu thủy tinh có tính chất tối ưu, đồng thời hỗ trợ ứng dụng trong công nghệ cố định chất thải hạt nhân và các ngành công nghiệp liên quan.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên mô hình mạng ngẫu nhiên liên tục (Continuous Random Network - CRN) của Zachariasen, trong đó các nguyên tử silic được phối trí tứ diện với bốn nguyên tử oxy, tạo thành đơn vị SiO₄ liên kết qua oxy cầu (BO). Các quy tắc của mô hình CRN bao gồm: không có nguyên tử oxy liên kết với hơn hai cation, số phối trí của cation không vượt quá 4, các đa diện phải chung góc nhưng không chung cạnh hay mặt. Ngoài ra, các khái niệm chuyên ngành như hàm phân bố xuyên tâm (HPBXT), phân bố số phối trí, phân bố góc liên kết và phân bố chiều dài liên kết được sử dụng để mô tả chi tiết cấu trúc vi mô. Mạng thủy tinh silicat được xem là bao gồm các đơn vị cấu trúc SiO₄, BO₃, AlO₃ và AlO₄, với sự phân bố không đồng nhất về thành phần và cấu trúc, đặc biệt là sự phân tách vi pha trong hệ Aluminosilicate.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp mô phỏng động lực học phân tử cổ điển (ĐLHPT) với điều kiện biên tuần hoàn ba chiều để mô phỏng các hệ SiO₂, B₂O₃-2SiO₂ và Al₂O₃-2SiO₂ ở nhiệt độ 300K và 3000K. Cỡ mẫu gồm hàng nghìn nguyên tử (ví dụ: SiO₂ gồm 1666 Si và 3332 O), được xây dựng bằng cách đặt ngẫu nhiên nguyên tử trong hộp mô phỏng, làm nóng đến 6000K để loại bỏ cấu hình ban đầu, sau đó làm nguội đến nhiệt độ mục tiêu với tốc độ 10¹² K/s. Thế liên nguyên tử BKS và Born-Mayer được áp dụng để mô phỏng tương tác giữa các nguyên tử. Phân tích cấu trúc được thực hiện thông qua các hàm phân bố xuyên tâm, phân bố số phối trí, phân bố góc và chiều dài liên kết, cùng với trực quan hóa mô hình bằng phần mềm MATLAB. Quá trình thu thập dữ liệu được thực hiện trên hơn 1000 cấu hình, đảm bảo độ tin cậy và tính đại diện của kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Mức độ trật tự cấu trúc và ảnh hưởng nhiệt độ: Hàm phân bố xuyên tâm (HPBXT) cho thấy mức độ trật tự ở trạng thái rắn (300K) cao hơn đáng kể so với trạng thái lỏng (3000K). Chiều dài liên kết Si-Si, O-O và Si-O thay đổi rất nhẹ khi tăng nhiệt độ, chứng tỏ cấu trúc mạng silicat phụ thuộc không đáng kể vào nhiệt độ. Ví dụ, chiều dài liên kết Si-O trung bình khoảng 1.62 Å ở cả hai trạng thái.

2. Phân bố số phối trí và đơn vị cấu trúc: Ở 300K, hơn 96% nguyên tử Si được phối trí bốn lần với oxy tạo thành đơn vị SiO₄. Trong Aluminosilicate, khoảng 24% Al³⁺ được phối trí ba lần (AlO₃) và phần lớn còn lại là AlO₄. Trong Borosilicate, 87% B³⁺ được phối trí ba lần (BO₃), với một phần nhỏ BO₄ (12.4%). Ở trạng thái lỏng, tỷ lệ AlO₃ tăng lên khoảng 33%, trong khi AlO₄ giảm.

3. Cấu trúc trật tự tầm trung và phân bố liên kết: Phân bố tỷ lệ phần trăm của các loại oxy (OS, OAB, SOAB) cho thấy sự tồn tại các vùng giàu Si, B và Al đan xen trong mạng thủy tinh. Ví dụ, trong Aluminosilicate, tỷ lệ oxy chỉ liên kết với Al (OAB) chiếm khoảng 17% ở 3000K, trong khi oxy liên kết với cả Si và Al (SOAB) chiếm khoảng 50%. Liên kết chung góc chiếm ưu thế trong mạng, với số lượng liên kết chung góc giữa các đơn vị SiOx ở SiO₂ là 3033 tại 300K, giảm nhẹ ở 3000K.

4. Sự phân tách vi pha và không đồng nhất cấu trúc: Mạng silicat trong Aluminosilicate bị phân tách thành các mạng con SiOx và AlOx không liên tục, với mạng con lớn nhất chứa hơn 3500 nguyên tử ở 300K. Trong khi đó, mạng con BOx trong Borosilicate phân bố đồng đều hơn với số lượng đám con lớn hơn (476 đám). Sự phân tách này giải thích hiện tượng tách đỉnh trong hàm phân bố xuyên tâm cặp Al-Al và O-O.

Thảo luận kết quả

Nguyên nhân mức độ trật tự cao hơn ở trạng thái rắn là do dao động nguyên tử bị hạn chế hơn so với trạng thái lỏng, dẫn đến các đỉnh hàm phân bố xuyên tâm rõ nét hơn. Sự khác biệt về chiều dài liên kết giữa B-O (1.38 Å) và Si-O (1.62 Å) trong Borosilicate là nguyên nhân gây ra đỉnh phụ trong hàm phân bố xuyên tâm cặp O-O, tương tự sự tồn tại liên kết chung cạnh trong Aluminosilicate giải thích sự tách đỉnh trong hàm phân bố cặp Al-Al. Kết quả phù hợp với các nghiên cứu thực nghiệm và mô phỏng trước đây, đồng thời làm rõ cơ chế kết hợp của các cation B³⁺ và Al³⁺ vào mạng thủy tinh thông qua liên kết Si-O-M (M = B, Al). Việc phân tách vi pha trong Aluminosilicate cho thấy sự không đồng nhất về thành phần và cấu trúc, ảnh hưởng đến tính chất vật liệu và khả năng ứng dụng trong công nghệ cố định chất thải hạt nhân. Các biểu đồ hàm phân bố xuyên tâm, phân bố góc và phân bố chiều dài liên kết có thể được sử dụng để minh họa trực quan các phát hiện này, giúp hiểu rõ hơn về cấu trúc mạng thủy tinh.

Đề xuất và khuyến nghị

1. Tối ưu hóa thành phần vật liệu: Khuyến nghị điều chỉnh tỷ lệ Al₂O₃ và B₂O₃ trong hệ silicat để kiểm soát sự phân tách vi pha và cải thiện tính đồng nhất cấu trúc, nhằm nâng cao độ bền và tính ổn định của thủy tinh trong ứng dụng công nghiệp. Thời gian thực hiện: 6-12 tháng; chủ thể: các phòng thí nghiệm vật liệu.

2. Phát triển công nghệ mô phỏng nâng cao: Áp dụng các phương pháp mô phỏng ab initio kết hợp với động lực học phân tử để nghiên cứu sâu hơn về cơ chế kết hợp ion và ảnh hưởng của áp suất, nhiệt độ cao đến cấu trúc mạng. Thời gian: 12-18 tháng; chủ thể: các nhóm nghiên cứu khoa học vật liệu.

3. Ứng dụng trong cố định chất thải hạt nhân: Sử dụng kết quả nghiên cứu để thiết kế thủy tinh borosilicat có khả năng chịu bức xạ và ổn định hóa học cao, phù hợp cho việc cố định chất thải hạt nhân mức cao. Thời gian: 1-2 năm; chủ thể: các viện nghiên cứu năng lượng hạt nhân và công nghiệp vật liệu.

4. Trực quan hóa và phân tích cấu trúc: Phát triển phần mềm trực quan hóa cấu trúc mạng thủy tinh 3D dựa trên dữ liệu mô phỏng để hỗ trợ nghiên cứu và đào tạo, giúp các nhà khoa học và kỹ sư dễ dàng tiếp cận và phân tích cấu trúc vi mô. Thời gian: 6 tháng; chủ thể: các trung tâm công nghệ thông tin và vật liệu.

Đối tượng nên tham khảo luận văn

1. Nhà nghiên cứu vật liệu thủy tinh: Luận văn cung cấp dữ liệu chi tiết về cấu trúc vi mô và cơ chế kết hợp ion trong hệ silicat, hỗ trợ phát triển vật liệu thủy tinh mới với tính chất cải tiến.

2. Chuyên gia công nghệ năng lượng hạt nhân: Thông tin về cấu trúc và tính ổn định của thủy tinh borosilicat giúp thiết kế vật liệu cố định chất thải hạt nhân hiệu quả, đảm bảo an toàn lâu dài.

3. Kỹ sư công nghiệp gốm sứ và men: Hiểu biết về ảnh hưởng thành phần đến cấu trúc mạng giúp tối ưu hóa quy trình sản xuất và nâng cao chất lượng sản phẩm.

4. Giảng viên và sinh viên ngành vật lý kỹ thuật, khoa học vật liệu: Luận văn là tài liệu tham khảo quý giá về phương pháp mô phỏng động lực học phân tử và phân tích cấu trúc vật liệu vô định hình.

Câu hỏi thường gặp

1. Phương pháp mô phỏng động lực học phân tử có ưu điểm gì trong nghiên cứu thủy tinh silicat?
   Phương pháp này cho phép mô phỏng chi tiết cấu trúc nguyên tử và động học của vật liệu ở các trạng thái khác nhau, cung cấp thông tin mà các phương pháp thực nghiệm khó tiếp cận, như phân bố liên kết và cấu trúc vi mô.

2. Tại sao nghiên cứu ở hai nhiệt độ 300K và 3000K lại quan trọng?
   300K đại diện cho trạng thái rắn ở nhiệt độ phòng, trong khi 3000K mô phỏng trạng thái lỏng hoặc nóng chảy, giúp hiểu rõ sự thay đổi cấu trúc và tính chất vật liệu theo nhiệt độ.

3. Sự khác biệt cấu trúc giữa Aluminosilicate và Borosilicate là gì?
   Aluminosilicate có sự phân tách vi pha rõ rệt giữa mạng SiOx và AlOx, trong khi Borosilicate có mạng con BOx phân bố đồng đều hơn, ảnh hưởng đến tính chất vật liệu và ứng dụng.

4. Liên kết chung góc và chung cạnh ảnh hưởng thế nào đến cấu trúc thủy tinh?
   Liên kết chung góc chiếm ưu thế tạo nên mạng lưới liên kết bền vững, trong khi liên kết chung cạnh trong Aluminosilicate gây ra sự tách đỉnh trong hàm phân bố xuyên tâm, phản ánh sự không đồng nhất cấu trúc.

5. Ứng dụng thực tiễn của nghiên cứu này trong công nghiệp là gì?
   Kết quả giúp thiết kế vật liệu thủy tinh có tính ổn định cao, đặc biệt trong cố định chất thải hạt nhân, cũng như cải tiến sản phẩm trong ngành gốm sứ, men và vật liệu quang học.

Kết luận

• Đã xây dựng thành công mô hình động lực học phân tử cho các hệ SiO₂, Al₂O₃-2SiO₂ và B₂O₃-2SiO₂ ở 300K và 3000K với kết quả phù hợp thực nghiệm.
• Cấu trúc mạng thủy tinh bao gồm các đơn vị SiO₄, BO₃, AlO₃ và AlO₄ với sự phân bố không đồng nhất và sự phân tách vi pha rõ rệt trong Aluminosilicate.
• Mức độ trật tự cấu trúc ở trạng thái rắn cao hơn trạng thái lỏng, với các liên kết chung góc và chung cạnh đóng vai trò quan trọng trong cấu trúc mạng.
• Cation B³⁺ và Al³⁺ kết hợp vào mạng thủy tinh thông qua liên kết Si-O-M, ảnh hưởng đến tính chất vật liệu và khả năng ứng dụng.
• Nghiên cứu mở ra hướng phát triển vật liệu thủy tinh tối ưu cho công nghệ cao và cố định chất thải hạt nhân, đề xuất các bước tiếp theo trong mô phỏng và ứng dụng thực tiễn.

Khuyến khích các nhóm nghiên cứu áp dụng mô hình và phương pháp phân tích để phát triển vật liệu mới, đồng thời triển khai thử nghiệm thực tế dựa trên kết quả mô phỏng.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TỔNG QUAN 1. Hệ Borosilicate Các hệ Silicat ba thành phần có chứa một oxit khác ngoài silic dioxit - một loại thủy tinh tạo mạng - rất được quan tâm theo cả quan điểm khoa học và sản xuất. Hệ borosilicat là một trong những hệ quan trọng nhất và việc nghiên cứu nó có tầm quan trọng to lớn, đặc biệt là để phát triển thủy tinh cho các ứng dụng khác nhau và các chất nền để chôn lấp chất thải phóng xạ. Chúng ta biết rằng các thuộc tính của các ma trận này được xác định ở một mức độ đáng kể bởi sự phối trí và vị trí cấu trúc của bo trong Borosilicat.

Việc thu thập thông tin về cấu trúc của thủy tinh không chỉ cần thiết để hiểu bản chất của trạng thái thủy tinh mà còn để tổng hợp có định hướng các vật liệu với các đặc tính xác định. Borosilicat là hệ có hai nguyên tố tạo mạng cation, mỗi chất có thể tạo nhóm anion riêng khi phản ứng với các ôxít kim loại kiềm. Đặc điểm hình thành các borat và silicat và phản ứng của chúng quyết định các đặc điểm cấu tạo cơ bản và các tính chất hóa lý của thủy tinh và nóng chảy borosilicat. Ngoài ra, các thuộc tính của thủy tinh borosilicat là một chức năng của trạng thái cấu trúc của boron trong hệ, có thể thay đổi số phối trí của nó từ ba đến bốn.

Thay đổi nồng độ boron trong thủy tinh và thay đổi phối trí của nó cho phép kiểm soát các đặc tính của chúng trong giới hạn rộng, điều này được quan tâm liên quan đến việc sử dụng chúng làm vật liệu hứa hẹn trong khoa học vật liệu bức xạ. Thủy tinh ba thành phần của hệ Na 2O-B2O3-SiO2 được tổng hợp từ SiO2 vô định hình tinh khiết phân tích, bo trioxit rất tinh khiết và cp cacbonat Na2CO3. Các mẫu thủy tinh natri borosilicat có tỷ lệ Na2O: B2 O3 bằng một và hàm lượng SiO2 khác nhau được khảo sát (Hình 1. 1: Sơ đồ thành phần của hệ ba thành phần Na 2O-B2 O3-SiO2 (số thành phần của thủy tinh tổng hợp được ký hiệu bằng các điểm) [1].

Cấu trúc của thủy tinh borosilicat thay đổi theo thành phần (Hệ Na2 O-B2O3- SiO2 với hàm lượng khối lượng B2O3 từ 20 đến 40%) được khảo sát bằng quang phổ Raman. 16 Phổ Raman của thủy tinh khảo sát thu được ở nhiệt độ phòng được thể hiện trong Hình 1. 2: Phổ Raman của thủy tinh có thành phần xNa 2O. Có một dải cơ bản ở khoảng 1080 cm-1 do dao động kéo dài của các liên kết không cầu của các đơn vị cấu trúc Q3 trong phổ của thủy tinh có thành phần 20% Na2 O, 20% B2 O3 và 60% SiO2 trong vùng dao động đặc trưng của nhóm silicat.

Khi boron oxide được thêm vào, cường độ của dải này giảm và dải ở 950 cm-1 tăng lên, do sự hình thành các nhóm cấu trúc Q 2. Với hàm lượng B2 O3 thấp, các tứ diện silic-oxy chủ yếu liên kết thành các lớp bao gồm các đơn vị Q 3. Khi hàm lượng ôxít bo và ôxít natri tăng lên, diễn ra quá trình trùng hợp cấu trúc và hình thành các nhóm anion trong chuỗi của các đơn vị cấu trúc Q 2. Trong vùng tần số thấp của quang phổ, dải 530 cm-1 , là dải cơ bản trong thủy tinh với 20% B2 O3, là do sự kéo giãn đối xứng và dao động biến dạng một phần của các cầu Si-O-Si.

Các dải trong vùng 610-630 cm-1 là do dao động của các anion metaborate của loại vòng. Ngoài oxit boron, tỷ lệ cường độ của dải 530 và 630 cm - 1 thay đổi trong vùng tần số thấp của quang phổ, tương ứng với sự gia tăng hàm lượng nhóm borate trong thủy tinh. Điều thú vị là trong tất cả năm thành phần được nghiên cứu, dải 630 cm-1 được thể hiện rõ ràng, điều này cho thấy sự tồn tại của các vòng metaborate được cấu tạo bởi tứ diện BO4. Kết quả này được khẳng định bằng cách phân tích phổ Raman của pha tinh thể thu được khi làm nguội 40% Na2 O, 40% B2O3 và 20% SiO2 (Hình 1.

3: Phổ Raman của thủy tinh (1) và các sản phẩm kết tinh của sự nóng chảy (2) có thành phần 40% Na 2O, 40% B2 O 3 và 20% SiO2.[1] Có một dải mới với cực đại xấp xỉ 770 cm-1 trong thủy tinh có hàm lượng B 2O3 cao, gây ra bởi sự dao động của boron có số phối trí là 4. Có một dải phức với cực đại ở 1490 cm -1, về cơ bản là do dao động của tam giác BO3 với một nguyên tử oxy không cầu trong vùng dao động của nhóm borat. Cường độ của dải này và do đó hàm lượng của các đơn vị cấu trúc này với sự gia tăng hàm lượng B 2O3 và Na2O trong thủy tinh. Ngoài ra, một dải mới xuất hiện trong vùng 1266 cm-1 gây ra bởi dao động kéo giãn của các liên kết B-O trong quang phổ của thủy tinh có thành phần 40% Na2O, 40% B2O3 và 20% SiO 2.

Do đó, quang phổ Raman đã chỉ ra rằng sự thay đổi cấu trúc đáng kể diễn ra trong hệ Na 2O-B 2O 3-SiO2 với sự gia tăng dần hàm lượng ôxít bo và ôxít natri khi tỷ lệ Na2 O: B2O3 = 1. Mạng silicat trải qua quá trình trùng hợp, được xác nhận bởi sự thay đổi tỷ lệ các cường độ của đặc trưng vùng của tứ diện với một số nguyên tử oxy không cầu khác nhau (Q2 và Q3). Các tứ diện BO4 có mặt trong thành phần borat và sau đó được thay thế bằng các tam giác BO3 không đối xứng với các nguyên tử oxi không cầu. Aluminosilicate Cấu trúc của thủy tinh nhôm silicat vô định hình đã là một điểm được quan tâm trong nhiều năm.

Năm 1963, Lacy đã mở rộng mô hình mạng lưới cổ điển của thủy tinh silica của Zachariasen trên nhôm Silicat kiềm với số mol dư thừa của alumin (CAl2O3) trên các oxit cation kiềm (C Alkalioxide). Trong trường hợp CAl2O3> C Alkalioxide Lacy được coi là sự xuất hiện của các đơn vị cấu trúc bao gồm ba tứ diện được liên kết bởi một oxy chung. Những cái gọi là tricultures này được giả định là để cung cấp tính trung lập về điện tích. Morikawa và cộng sự nghiên cứu cấu trúc của nhôm silicat bằng phương pháp tán xạ tia X góc nhỏ (LAXS) [2].

Dựa trên hàn phân bố xuyên tâm(HPBXT), họ cho rằng trật tự tâm gần của thủy tinh có thành phần mullite tương tự như của mullite tinh thể. Risbud và cộng sự [3] đã thực hiện các nghiên cứu về cấu trúc tầm gần của nhôm-Silicat bằng 27 Al MAS NMR. Họ mô tả các tín hiệu NMR ở  0 ppm và 60 ppm được gán cho Al phối trí theo hình bát diện (Al[6]) và tứ diện (Al[4]) tương ứng. Đỉnh thứ ba được phát hiện ở  30 ppm.

18 Do vị trí trung gian giữa Al[6] và Al [4], và do sự dịch chuyển hóa học tương tự của tín hiệu 27Al MAS NMR như được quan sát đối với andalusite tương ứng với nhôm có phối trí 5 (Al[5]), đỉnh 30 ppm là Al [5]. Một số lượng lớn các nghiên cứu 27 Al MAS NMR đã được thực hiện trên nhôm-silicat vô định hình sau công trình tiên phong của Risbud và cộng sự. Hóa ra là tín hiệu ở  30 đến 35 ppm là Al[5] xuất hiện trong phổ 27 Al NMR của gel cao phân tử [4], phun bột nhiệt phân và trong thủy tinh được sản xuất, ví dụ bằng cách dập tắt bột phun plasma [5]. Phổ 27Al MAS NMR tương tự với đỉnh gần 30 ppm cũng được quan sát thấy trong meta- kaolinit vô định hình tia X được hình thành bằng cách dihydroxyl hóa kaolinit  trên 550 C [6–8].

Mặc dù hầu hết các tác giả đã sử dụng mô hình 0   Risbud để giải thích đỉnh 30ppm 27 Al NMR, Meinhold và đồng nghiệp [9] quy đỉnh 30 ppm cho Al [4] với các liên kết Al-O kéo dài hơn là cho Al[5]. Kết luận này được đưa ra trên cơ sở phân tích hình dạng đường 27Al NMR và bằng cách sử dụng dữ liệu HPBXT và kết quả của các nghiên cứu EXAFS. Các oxit này là vật liệu quan trọng trong công nghiệp thủy tinh và gốm sứ. Công nghệ thủy tinh Silicat điển hình chứa nhiều oxit khác nhau.

Trong đó,   là thành phần chủ yếu của nhiều loại thủy tinh silicat. Do đó, nhiều nghiên cứu thực nghiệm, lý thuyết và mô phỏng đã được thực hiện để làm sáng tỏ cấu trúc của nhôm silicat và các oxit khác. Gần đây, rất nhiều nghiên cứu tập trung vào tính đa hình của các oxit thủy tinh, chẳng hạn như           ,     ,     à           [15–20]. Ai cũng biết rằng áp suất có thể ảnh hưởng đáng kể đến cấu trúc và tính chất của oxit thủy tinh.

Kết quả thực nghiệm và mô phỏng cho thấy cấu trúc của SiO2, GeO2 và Al2O3 bao gồm các đơn vị cấu tạo cơ bản TOx (T=Si, Ge hoặc Al; x=4,5,6). Hai đơn vị liền kề TO x được liên kết với nhau thông qua các nguyên tử oxy chung, được ký hiệu là BO. Cấu trúc topology của các đơn vị TO x ở các trạng thái khác nhau là giống hệt nhau, không phụ thuộc vào mật độ (áp suất) của mô hình. Các trạng thái đa hình khác nhau được xác định bằng phần đơn vị TOx.

Đối với SiO2 và GeO2 , ở áp suất môi trường, đơn vị TO4 chiếm ưu thế so với các đơn vị TO x khác, cho thấy cấu trúc mạng tứ diện ngẫu nhiên. Khả năng tự khuếch tán của các nguyên tử trong SiO2 thể hiện một hành vi bất thường và đạt cực đại ở áp suất nén là 15 GPa, trong khi trong trường hợp GeO2 và Al2O3, hành vi bình thường được quan sát thấy. Không giống như SiO2 và GeO2, phần đơn vị AlO 3 trong Al2O3 ở áp suất môi trường khá cao (khoảng 35%). Thí nghiệm tán xạ nơtron và mô phỏng động học phân tử trên natri Silicat nóng chảy và thủy tinh cho thấy ion natri không liên kết với mạng tứ diện SiO 4.

Sự phân bố của các ion natri không đồng nhất và tạo thành các kênh khuếch tán natri. Sự hình thành này bởi nồng độ natri oxit.
