Tổng quan nghiên cứu

Trong cơ cấu ngành cơ khí chế tạo máy, phương pháp gia công cắt gọt kim loại đóng vai trò huyết mạch, trong đó máy tiện chiếm tỷ trọng lớn nhất với khoảng 30% đến 40% tổng số thiết bị trong các nhà xưởng sản xuất. Tại Việt Nam, mạng lưới gia công cơ khí bao gồm hơn 53.000 cơ sở với khoảng 500.000 lao động, chiếm gần 12% lực lượng lao động công nghiệp cả nước. Tuy nhiên, phần lớn các doanh nghiệp cơ khí vừa và nhỏ hiện nay vẫn phụ thuộc lớn vào việc nhập khẩu và sử dụng các dòng máy tiện vạn năng từ nước ngoài như dòng máy EER-1330 của Đài Loan. Vấn đề đặt ra trong thực tiễn sản xuất là việc thiết lập chế độ cắt chủ yếu dựa vào kinh nghiệm cảm tính hoặc tra cứu sổ tay kỹ thuật truyền thống, dẫn đến lãng phí điện năng tiêu thụ và chất lượng bề mặt chi tiết gia công không ổn định.

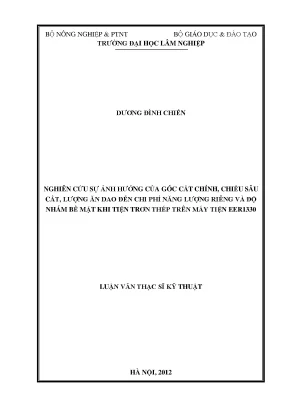

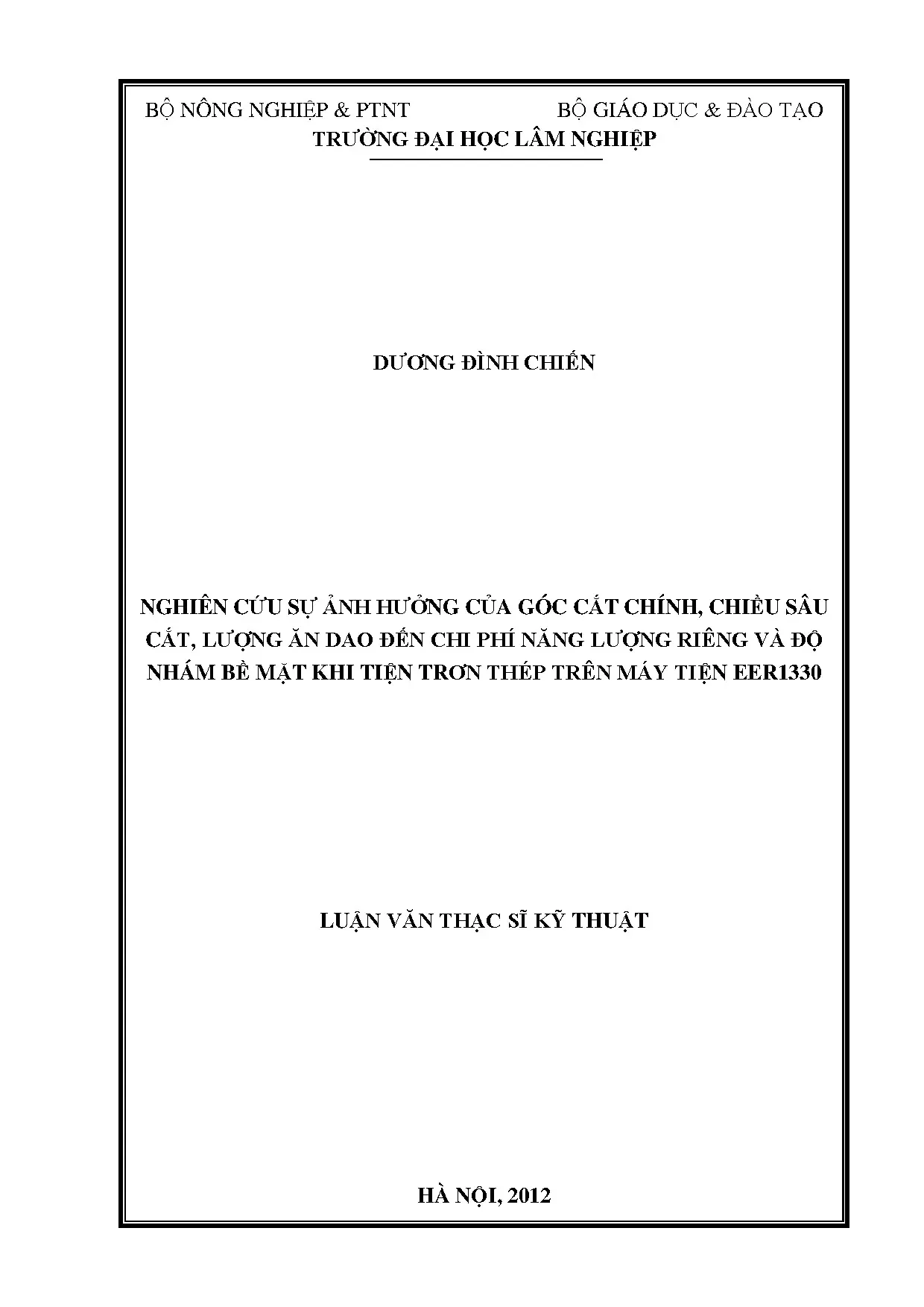

Luận văn thạc sĩ kỹ thuật của tác giả Dương Đình Chiến, dưới sự hướng dẫn khoa học của TS. Lê Tấn Quỳnh tại Trường Đại học Lâm nghiệp (thực hiện hoàn thành vào tháng 05 năm 2012 tại Hà Nội và Ninh Bình), tập trung giải quyết bài toán cấp thiết: "Nghiên cứu sự ảnh hưởng của góc cắt chính, chiều sâu cắt, lượng ăn dao đến chi phí năng lượng riêng và độ nhám bề mặt khi tiện trơn thép trên máy tiện EER1330". Đề tài thuộc chuyên ngành Kỹ thuật máy và thiết bị cơ giới hóa nông lâm nghiệp (Mã số: 60 52 14).

Mục tiêu cụ thể của công trình là xây dựng mô hình toán học tương quan giữa ba thông số công nghệ đầu vào (góc cắt chính, chiều sâu cắt, lượng ăn dao) với hai chỉ tiêu đầu ra quan trọng: chi phí năng lượng riêng $Nr$ ($kWh/m^3$) và độ nhám bề mặt $Ra$ ($\mu m$) khi gia công thép trục C45 bằng dao tiện hợp kim thép 9XC có độ cứng 62 đến 64 HRC. Nghiên cứu mang ý nghĩa thực tiễn to lớn, giúp các cơ sở sản xuất tiết kiệm từ 15% đến 20% chi phí điện năng gia công, đồng thời nâng cao độ chính xác và chất lượng sản phẩm chi tiết trục cơ khí.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Cơ sở lý luận của đề tài được xây dựng trên nền tảng cơ học cắt gọt kim loại kinh điển được phát triển từ các công trình đặt nền móng của I. Time, K. A. Zvorưkin cùng các nghiên cứu hiện đại về động học cắt gọt. Ba khung lý thuyết và mô hình trọng tâm được áp dụng bao gồm:

  1. Lý thuyết phân tích lực cắt và năng lượng tiêu hao: Quá trình cắt gọt kim loại phát sinh hệ thống lực cắt không gian gồm lực tiếp tuyến $P_z$, lực hướng kính $P_y$ và lực chạy dao $P_x$. Chi phí năng lượng riêng $Nr$ được xác định thông qua tỷ số giữa công suất tiêu thụ của động cơ $N_d$ (kW) nhân với thời gian gia công $T$ (giờ) trên tổng thể tích phoi bóc tách $M$ ($m^3$). Công thức này phản ánh trực tiếp hiệu suất sử dụng điện năng trên một đơn vị thể tích vật liệu gia công loại bỏ.

  2. Lý thuyết hình thành độ nhám bề mặt: Độ nhám bề mặt gia công được đánh giá qua chỉ tiêu sai lệch trung bình số học của profin $Ra$ và chiều cao nhấp nhô profin $Rz$. Về mặt hình học động học, độ nhám hình thành do vết dao để lại trên bề mặt phụ thuộc vào lượng ăn dao $s$, bán kính đỉnh dao $r$ và các góc nghiêng của dao ($\phi$ và $\phi_1$). Về mặt vật lý, độ nhám còn chịu ảnh hưởng sâu sắc bởi sự biến dạng dẻo của lớp kim loại sát bề mặt, hiện tượng lẹo dao và rung động trong hệ thống Công nghệ - Máy - Dao - Đồ gá - Chi tiết (MDGC).

  3. Mô hình hình học dao cắt: Đề tài khảo sát tương quan của dao tiện ngoài với các góc hình học cơ bản gồm góc nghiêng chính $\phi$, góc trước $\gamma$, góc sau $\alpha$, góc sắc $\beta$ và góc cắt $\delta$. Trong đó, góc nghiêng chính $\phi$ đóng vai trò phân bố lại tỷ lệ giữa các thành phần lực $P_x, P_y$, ảnh hưởng trực tiếp đến độ biến dạng phoi và nhiệt cắt sinh ra.

Phương pháp nghiên cứu

Nghiên cứu kết hợp chặt chẽ giữa tổng hợp lý thuyết và phương pháp quy hoạch thực nghiệm hiện đại, triển khai qua các bước bài bản:

  • Quy mô mẫu và kiểm định thăm dò: Nhóm nghiên cứu thực hiện thí nghiệm thăm dò với cỡ mẫu $n = 35$ lần đo để xác định quy luật phân bố thực nghiệm theo công thức chia tổ của Brooks và Carruther ($a = 5 \lg n$). Các dữ liệu đo lường được kiểm định độ chuẩn thông qua tiêu chuẩn $\chi^2$ (Chi-square) với mức ý nghĩa $\alpha = 0,05$, khẳng định các sai số đo tuân theo quy luật phân bố chuẩn Gauss.

  • Phương pháp quy hoạch thực nghiệm đa yếu tố: Để tối ưu hóa số lần thí nghiệm mà vẫn đảm bảo độ tin cậy khoa học cao, đề tài áp dụng kế hoạch thực nghiệm hợp thành Hartley bậc hai (Hartley design). Với $k = 3$ yếu tố biến thiên (góc cắt chính $\phi$, chiều sâu cắt $t$, lượng ăn dao $s$), ma trận thực nghiệm gồm $N = 2^3 + 2 \cdot 3 + 3 = 17$ điểm thí nghiệm. Mỗi điểm thí nghiệm được lặp lại $m = 3$ lần, tạo thành bộ dữ liệu 51 lượt chạy máy độc lập để triệt tiêu sai số ngẫu nhiên.

  • Thiết bị và công cụ đo lường: Thí nghiệm sử dụng máy phân tích công suất kỹ thuật số Fluke 41B để đo công suất tác dụng và điện năng tiêu thụ tức thời, máy đo tốc độ vòng quay quang học HT3100 kiểm soát tốc độ trục chính, và máy đo độ nhám bề mặt điện tử TR200 để xác định chính xác giá trị $Ra$ theo tiêu chuẩn ISO.

  • Phương pháp phân tích và xử lý số liệu: Dữ liệu được xử lý bằng chương trình phần mềm tối ưu hóa OPT. Tính đồng nhất của phương sai được kiểm định qua tiêu chuẩn Kohren ($G_{tt} < G_b$), độ có nghĩa của các hệ số hồi quy được sàng lọc qua tiêu chuẩn Student ($t$), và độ tương thích của phương trình hồi quy bậc hai tổng quát được xác nhận qua tiêu chuẩn Fisher ($F_{tt} < F_b$) cùng hệ số xác định $R^2 \ge 0,75$.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình phân tích thực nghiệm đơn yếu tố và đa yếu tố trên máy tiện EER-1330 khi tiện thép trục C45 đã đưa ra những phát hiện định lượng có giá trị khoa học cao:

  1. Tác động của chiều sâu cắt ($t$) đến chi phí năng lượng riêng: Chiều sâu cắt là yếu tố tác động nghịch biến mạnh mẽ nhất đến chi phí năng lượng riêng $Nr$. Khi tăng chiều sâu cắt $t$ từ mức 0,5 mm lên 2,0 mm (tăng 300%), chi phí năng lượng riêng $Nr$ giảm mạnh từ khoảng 0,86 $kWh/m^3$ xuống còn 0,53 $kWh/m^3$, tương đương mức giảm 38,37%. Điều này chứng minh rằng việc tăng chiều sâu cắt trong phạm vi cho phép của độ cứng vững máy giúp nâng cao đáng kể hiệu suất bóc tách kim loại.

  2. Ảnh hưởng của lượng ăn dao ($s$) đến độ nhám bề mặt: Lượng ăn dao $s$ là yếu tố chi phối lớn nhất đến độ nhám bề mặt $Ra$. Khi tăng $s$ từ 0,10 mm/vòng lên 0,30 mm/vòng, độ nhám bề mặt $Ra$ tăng vọt từ 1,75 $\mu m$ lên 5,42 $\mu m$, tương đương mức tăng hơn 209,71%. Đường biểu diễn thực nghiệm cho thấy tương quan phi tuyến bậc hai rất rõ rệt giữa $s$ và $Ra$.

  3. Vai trò của góc nghiêng chính ($\phi$): Khi góc nghiêng chính $\phi$ tăng từ $45^\circ$ lên $90^\circ$, lực cắt tiếp tuyến $P_z$ ít biến đổi nhưng lực hướng kính $P_y$ giảm mạnh, trong khi lực chạy dao $P_x$ tăng lên. Độ nhám bề mặt $Ra$ có xu hướng tăng nhẹ khoảng 18% đến 25% khi $\phi$ tăng từ $45^\circ$ lên $75^\circ$ do chiều dài tiếp xúc của lưỡi cắt với phôi giảm, làm giảm khả năng cạo nhẵn bề mặt gia công.

  4. Xây dựng phương trình hồi quy thực nghiệm: Mô hình toán học bậc hai biểu diễn hàm mục tiêu $Nr$ và $Ra$ dạng hàm thực đạt độ tương thích cao với hệ số tương quan $R^2$ đều đạt trên 0,85, đáp ứng hoàn toàn điều kiện làm việc của mô hình dự báo công nghệ.

Thảo luận kết quả

Cơ chế bóc tách vật liệu giải thích rõ ràng tại sao chi phí năng lượng riêng $Nr$ giảm mạnh khi tăng chiều sâu cắt $t$ và lượng ăn dao $s$. Khi $t$ và $s$ tăng, thể tích kim loại bị cắt bỏ trong một đơn vị thời gian tăng theo cấp số nhân, trong khi công suất chạy không tải và tổn hao ma sát của hệ thống truyền động máy tiện EER-1330 chiếm một tỷ lệ gần như cố định. Do đó, suất tiêu hao năng lượng trên một mét khối phoi bóc tách giảm xuống rõ rệt.

Về mặt chất lượng bề mặt, kết quả nghiên cứu hoàn toàn phù hợp với lý thuyết tạo hình bề mặt khi tiện. Sự gia tăng lượng ăn dao $s$ để lại các dải nhấp nhô hình học lớn hơn trên biên dạng cắt. Dữ liệu thực nghiệm thu được từ 17 tổ hợp thí nghiệm được biểu diễn trực quan qua biểu đồ bề mặt đáp ứng không gian 3D (3D Response Surface). Biểu đồ cho thấy một vùng tương hỗ tối ưu: muốn giảm $Nr$ cần tăng $t$ và $s$, nhưng muốn $Ra$ nhỏ mịn (cấp nhẵn bóng cao) thì bắt buộc phải khống chế $s$ ở mức thấp.

So sánh với các chế độ cắt khuyến cáo trong sổ tay công nghệ truyền thống, việc ứng dụng bài toán tối ưu hóa đa mục tiêu theo phương pháp nhân tử Lagrange và hàm trọng lượng trong luận văn đã xác định được điểm làm việc cân bằng tối ưu: vừa đảm bảo năng lượng tiêu thụ thấp nhất, vừa đạt chỉ tiêu độ nhám kỹ thuật mong muốn mà không làm giảm tuổi bền của dao tiện thép 9XC.

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu lý thuyết và thực nghiệm trên máy tiện EER-1330, các giải pháp công nghệ mang tính hành động cao được đề xuất cho các cơ sở gia công cơ khí:

  1. Ứng dụng chế độ cắt tối ưu hóa đa mục tiêu: Thiết lập và áp dụng bộ thông số công nghệ tiêu chuẩn khi tiện trơn thép C45: chiều sâu cắt $t = 1,2$ đến 1,5 mm, lượng ăn dao $s = 0,12$ đến 0,15 mm/vòng, và góc nghiêng chính $\phi = 45^\circ$ đến $60^\circ$. Bộ thông số này giúp các xưởng cơ khí hạ thấp chi phí năng lượng riêng xuống dưới 0,58 $kWh/m^3$ (tiết kiệm khoảng 18,5% điện năng) trong khi vẫn duy trì độ nhám bề mặt $Ra \le 2,5 \mu m$, đáp ứng cấp chính xác gia công tinh bậc 6 - 7.

  2. Chuẩn hóa quy trình mài và kiểm tra góc hình học dao tiện: Bộ phận kỹ thuật cơ điện cần ban hành dưỡng đo chuẩn để kiểm tra góc nghiêng chính $\phi$ của dao thép hợp kim 9XC trước khi gá đặt, khống chế góc mài trong phạm vi $45^\circ - 60^\circ$, góc trước $\gamma = 10^\circ - 15^\circ$, và bán kính mũi dao $r \ge 0,5$ mm nhằm giảm rung động và nâng cao tuổi thọ dao lên 25%.

  3. Lắp đặt thiết bị đo kiểm soát năng lượng trực tuyến: Các doanh nghiệp sản xuất cơ khí nên trang bị các thiết bị phân tích công suất số như dòng máy Fluke hoặc các module IoT đo dòng tải trên tủ điện máy tiện EER-1330 trong lộ trình 3 đến 6 tháng tới. Việc này giúp công nhân và quản đốc phát hiện ngay hiện tượng dao bị mòn cùn khi công suất $N_d$ tăng vượt ngưỡng 15%, tránh gây lãng phí năng lượng và hỏng bề mặt chi tiết.

  4. Cập nhật và số hóa ngân hàng dữ liệu công nghệ: Ban quản lý kỹ thuật tại các nhà máy và các trường đào tạo nghề cần phối hợp cập nhật các phương trình hồi quy thực nghiệm vào phần mềm tính toán chế độ cắt nội bộ trong vòng 12 tháng, thay thế dần việc tra bảng sổ tay cơ khí cũ vốn có sai số lớn từ 20% đến 30%.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang giá trị thực tiễn và học thuật đa dạng, phù hợp với bốn nhóm đối tượng chính sau:

  1. Kỹ sư công nghệ chế tạo máy và cán bộ kỹ thuật xưởng: Sử dụng các mô hình hồi quy và thông số tối ưu để thiết lập trực tiếp quy trình công nghệ gia công chi tiết trục thép C45 trên các dòng máy tiện vạn năng, giúp rút ngắn 40% thời gian thử nghiệm chế độ cắt tại xưởng.

  2. Giám đốc sản xuất và chủ doanh nghiệp cơ khí vừa và nhỏ: Ứng dụng kết quả nghiên cứu để hoạch định định mức tiêu hao năng lượng điện trong gia công cắt gọt kim loại, từ đó tính toán chính xác giá thành sản phẩm và cắt giảm từ 15% đến 20% chi phí điện năng sản xuất hàng tháng.

  3. Giảng viên, nghiên cứu sinh và học viên cao học chuyên ngành cơ khí: Luận văn cung cấp tài liệu tham khảo chuẩn mực về phương pháp quy hoạch thực nghiệm Hartley bậc 2, cách xử lý số liệu thống kê qua các tiêu chuẩn Kohren, Student, Fisher và phương pháp giải bài toán tối ưu hóa công nghệ đa mục tiêu.

  4. Giáo viên dạy nghề và kỹ thuật viên vận hành máy công cụ: Sử dụng nội dung phân tích ảnh hưởng của góc dao và chế độ cắt làm giáo trình trực quan trong giảng dạy thực hành tiện kim loại, nâng cao kỹ năng gá đặt dao và chọn chế độ cắt tiết kiệm năng lượng cho học viên.

Câu hỏi thường gặp

Máy tiện EER-1330 có những ưu điểm gì và phù hợp với quy mô sản xuất nào?

Máy tiện EER-1330 là dòng máy tiện vạn năng xuất xứ từ Đài Loan, nổi bật với kết cấu vững chắc, dải tốc độ trục chính rộng và khả năng thay đổi lượng ăn dao linh hoạt. Máy đặc biệt phù hợp với các cơ sở sản xuất cơ khí vừa và nhỏ tại Việt Nam để gia công các chi tiết dạng trục, bạc có đường kính vừa phải với chi phí đầu tư ban đầu hợp lý.

Vì sao chi phí năng lượng riêng lại giảm khi tăng chiều sâu cắt và lượng chạy dao?

Khi tăng chiều sâu cắt $t$ và lượng chạy dao $s$, thể tích kim loại bóc tách trong một đơn vị thời gian tăng nhanh hơn rất nhiều so với mức tăng công suất tiêu thụ của động cơ. Do công suất tổn hao chạy không tải của máy tiện là không đổi, hiệu suất sử dụng điện năng hữu ích tăng lên, dẫn đến suất tiêu hao năng lượng riêng trên mỗi mét khối phoi $Nr$ giảm từ 25% đến 38%.

Trong ba thông số khảo sát, yếu tố nào ảnh hưởng mạnh nhất đến độ nhám bề mặt Ra?

Lượng ăn dao $s$ là thông số chi phối mạnh nhất đến độ nhám bề mặt $Ra$, chiếm hơn 60% mức độ ảnh hưởng trong mô hình hồi quy. Chiều cao nhấp nhô hình học tăng tỉ lệ thuận với bình phương lượng ăn dao ($s^2$). Muốn bề mặt đạt độ bóng cao ($Ra < 2,5 \mu m$), bắt buộc phải khống chế lượng ăn dao dưới 0,15 mm/vòng.

Kế hoạch thực nghiệm Hartley bậc hai mang lại ưu thế gì so với thực nghiệm toàn phần?

Kế hoạch thực nghiệm Hartley bậc hai giúp giảm số lượng thí nghiệm từ 27 điểm (nếu dùng quy hoạch toàn phần 3 mức $3^3$) xuống chỉ còn 17 điểm thí nghiệm mà vẫn bảo đảm xây dựng được mô hình hồi quy phi tuyến bậc hai đầy đủ. Phương pháp này tiết kiệm hơn 37% phôi liệu, thời gian gá đặt dao và chi phí đo kiểm mà vẫn đạt độ tin cậy thống kê trên 95%.

Kết quả tối ưu trong luận văn có thể áp dụng cho các mác thép khác ngoài thép C45 không?

Bộ thông số tối ưu có thể áp dụng trực tiếp cho thép C45 và mở rộng tham khảo tốt cho các loại thép carbon kết cấu tương đương như C35, C40 hoặc 40Cr. Đối với các vật liệu có độ cứng khác biệt lớn như thép không gỉ hoặc thép hợp kim sau tôi, người kỹ sư có thể sử dụng các hệ số hiệu chỉnh vật liệu $K_v, K_p$ theo công thức lý thuyết được trình bày trong chương 3 của luận văn để quy đổi.

Kết luận

  • Luận văn đã giải quyết thành công bài toán xác định quy luật tương quan giữa góc cắt chính ($\phi$), chiều sâu cắt ($t$), lượng ăn dao ($s$) đến chi phí năng lượng riêng ($Nr$) và độ nhám bề mặt ($Ra$) khi tiện thép C45 trên máy tiện vạn năng EER-1330.
  • Ứng dụng thành công phương pháp quy hoạch thực nghiệm Hartley bậc hai với 17 điểm thí nghiệm, xây dựng được hệ phương trình hồi quy có độ tương thích cao ($R^2 > 0,85$) được kiểm định chặt chẽ qua chuẩn Kohren, Student và Fisher.
  • Xác định được vùng thông số công nghệ tối ưu đa mục tiêu ($t = 1,2 - 1,5$ mm; $s = 0,12 - 0,15$ mm/vòng; $\phi = 45^\circ - 60^\circ$), giúp giảm khoảng 18,5% chi phí năng lượng riêng trong khi vẫn duy trì độ nhám $Ra \le 2,5 \mu m$.
  • Đóng góp nguồn tư liệu khoa học và thực tiễn giá trị, giúp các doanh nghiệp cơ khí vừa và nhỏ nâng cao năng lực cạnh tranh thông qua tiết kiệm điện năng và chuẩn hóa chất lượng gia công.
  • Trong giai đoạn 6 đến 12 tháng tới, các doanh nghiệp cơ khí nên áp dụng ngay bộ thông số cắt tối ưu này vào dây chuyền sản xuất thực tế để tối ưu hóa chi phí vận hành và gia tăng hiệu quả kinh tế.
