Giới thiệu dự án

Sự bùng nổ của ngành bao bì thực phẩm toàn cầu mang lại tiện ích lớn nhưng cũng để lại áp lực môi trường nặng nề. Hơn 380 triệu tấn nhựa tổng hợp (PE, PP, PET, PVC) được sản xuất mỗi năm, trong đó hơn 50% là bao bì dùng một lần có thời gian phân hủy kéo dài hàng trăm năm. Việc tiêu hủy rác thải nhựa phát thải hàng triệu tấn $CO_2$, thúc đẩy biến đổi khí hậu và gây ô nhiễm vi nhựa trong chuỗi thức ăn.

Vấn đề cốt lõi đặt ra là các loại màng bao bì sinh học tự nhiên (bioplastics) từ tinh bột thô tuy có khả năng tự phân hủy hoàn toàn $100%$ nhưng lại tồn tại các nhược điểm kỹ thuật nghiêm trọng:

  • Tính hút ẩm và độ thấm hơi nước (Water Vapor Transmission Rate - WVTR) rất cao do cấu trúc giàu nhóm hydroxyl ($-OH$).
  • Độ bền cơ lý kém, giòn, dễ rách và khả năng kháng đâm xuyên (puncture resistance) thấp.
  • Độ ổn định kích thước và tính thoái hóa tinh bột cao trong điều kiện độ ẩm thay đổi.

Đồ án tập trung giải quyết các hạn chế trên thông qua 4 mục tiêu cụ thể:

  1. Biến tính tinh bột sắn: Ứng dụng kỹ thuật điện hóa không màng ngăn nhằm oxy hóa chọn lọc các liên kết glucoside, tăng hàm lượng nhóm carbonyl ($-CO-$) và carboxyl ($-COOH$).
  2. Thiết lập công thức composite đa tương tác: Phối chế tinh bột sắn oxy hóa với glycerol (chất hóa dẻo) và khảo sát định lượng 3 hệ phụ gia chức năng: Alum ($KAl(SO_4)_2 \cdot 12H_2O$), Silicagel ($SiO_2 \cdot nH_2O$), và Gelatin protein.
  3. Chuẩn hóa quy trình tạo màng cán ướt: Kiểm soát độ dày đồng nhất $1.15\text{ mm}$ bằng thiết bị chuyên dụng và tối ưu hóa chế độ sấy, bảo ôn.
  4. Đánh giá toàn diện tính chất công nghệ: Phân tích độ kháng ẩm, cơ lý tính, cấu trúc vi mô SEM và quang học theo các tiêu chuẩn quốc tế (ASTM E96).

Phương pháp tiếp cận dựa trên nguyên lý tương tác liên kết ngang (cross-linking) và tạo mạng polymer xen kẽ (Interpenetrating Polymer Network - IPN), mở ra hướng đi sản xuất bao bì phân hủy sinh học thương mại khả thi.

Phạm vi nghiên cứu tập trung vào nguồn tinh bột sắn công nghiệp tại Việt Nam, khảo sát hệ phụ gia đơn lẻ trên nền tinh bột oxy hóa và đánh giá trong điều kiện bảo ôn tiêu chuẩn ($30^\circ\text{C}$, độ ẩm tương đối $RH = 73% \pm 5%$).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Nghiên cứu so sánh các giải pháp vật liệu bao bì hiện hành để làm rõ ưu và nhược điểm:

Tiêu chí Nhựa truyền thống (PE/PP) Nhựa sinh học thương mại (PLA) Màng tinh bột thô Màng tinh bột sắn oxy hóa biến tính
Nguồn gốc Dầu mỏ (hóa thạch) Lên men sinh khối ngô/mía Tự nhiên tái tạo Tự nhiên biến tính điện hóa
Phân hủy sinh học Không ($> 400$ năm) Có (cần ủ công nghiệp $58^\circ\text{C}$) Hoàn toàn tự nhiên ($< 60$ ngày) Hoàn toàn tự nhiên ($< 60$ ngày)
Kháng ẩm (WVTR) Rất cao ($< 5\text{ g/m}^2\cdot\text{24h}$) Trung bình Rất kém ($> 120\text{ g/m}^2\cdot\text{24h}$) Tốt ($35 - 55\text{ g/m}^2\cdot\text{24h}$)
Độ bền đâm xuyên / Kéo đứt Rất cao ($> 30\text{ MPa}$) Cao ($40 - 60\text{ MPa}$) Thấp ($< 5\text{ MPa}$), giòn vỡ Tối ưu linh hoạt ($12 - 25\text{ MPa}$)
Chi phí nguyên liệu Thấp ($1.2 - 1.8\text{ USD/kg}$) Cao ($3.5 - 5.0\text{ USD/kg}$) Thấp ($0.6 - 0.9\text{ USD/kg}$) Vừa phải ($1.0 - 1.4\text{ USD/kg}$)

Phân loại yêu cầu kỹ thuật theo mô hình MoSCoW:

  • Must-have (Bắt buộc): Phân hủy sinh học hoàn toàn trong đất; tạo màng mỏng liên tục có độ dày $0.15 - 0.25\text{ mm}$ sau sấy; lực đâm xuyên đạt tối thiểu $> 15\text{ N}$.
  • Should-have (Nên có): Khả năng cản ẩm tăng trên $40%$ so với màng đối chứng; độ trong suốt quang học $> 60%$ ở bước sóng $\lambda = 550\text{ nm}$.
  • Could-have (Có thể có): Khả năng ăn được (edible film) khi sử dụng phụ gia thực phẩm gelatin.
  • Won't-have (Chưa xử lý): Chịu nhiệt độ cực hạn $> 150^\circ\text{C}$ hoặc đóng gói chất lỏng có tính acid mạnh.

Thiết kế hệ thống

Quy trình công nghệ chế tạo màng phân hủy sinh học được cấu trúc theo 4 khối chức năng:

Thông số vật liệu và thiết bị sử dụng:

  • Điện phân biến tính: Nguồn DC điều chỉnh $0 - 30\text{V}$, $0 - 5\text{A}$; bản cực titan hoạt hóa diện tích bề mặt lớn; dung dịch điện ly $NaCl\ 3.0 - 5.0%\ (\text{w/v})$.
  • Chất hóa dẻo: Glycerol độ tinh khiết phân tích $\ge 99.5%$ (hàm lượng cố định $30%\ \text{w/w}$ so với tinh bột khô).
  • Phụ gia tăng cường:
    • Phèn nhôm kali tinh thể $KAl(SO_4)_2 \cdot 12H_2O$ ($2.5%\ - 10.0%\ \text{w/w}$).
    • Silicagel vô định hình vi mao quản $SiO_2 \cdot nH_2O$ ($2.5%\ - 20.0%\ \text{w/w}$).
    • Gelatin Bloom 200 thực phẩm chiết xuất từ da cá/bò (tỷ lệ phối chế $1:3$ đến $3:1$).
  • Thiết bị định hình và đo kiểm: Thiết bị kéo màng chuyên dụng Biuged BGD209; máy kiểm tra cấu trúc cơ lý Brookfield CT3; máy quang phổ UV-Vis Dynamica Halo Vis 20; kính hiển vi điện tử quét SEM.

Methodology

Phương pháp nghiên cứu thực nghiệm kết hợp phân tích lưu biến và thống kê đa biến:

  • Phương pháp điện hóa: Sinh chất oxy hóa $NaOCl$ tại chỗ qua phản ứng anot $2Cl^- \rightarrow Cl_2 + 2e^-$ và tương tác $Cl_2 + 2OH^- \rightarrow ClO^- + Cl^- + H_2O$.
  • Kế hoạch thực hiện:
    • Giai đoạn 1 (Tháng 1 - 3): Khảo sát thông số oxy hóa điện hóa và phân tích hóa lý tinh bột biến tính.
    • Giai đoạn 2 (Tháng 4 - 5): Thử nghiệm cán màng đơn và đa thành phần, khảo sát dải nồng độ phụ gia.
    • Giai đoạn 3 (Tháng 6 - 7): Đo đạc cơ lý, đo độ truyền quang phổ UV-Vis, đo tốc độ thấm hơi nước WVTR và phân tích ảnh SEM.
    • Giai đoạn 4 (Tháng 8): Tổng hợp dữ liệu, đánh giá độ tin cậy thống kê và nghiệm thu.

Implementation và kết quả

Development process

Quy trình định lượng và tổng hợp hóa học:
1. Hệ huyền phù 10% (w/v): 400g tinh bột sắn + NaCl 3.0% (w/v)
2. Điện phân 120 phút tại 30°C: U = 10V, I = 3A, khuấy liên tục
3. Trung hòa về pH = 7.0 -> Rửa nước cất 3 lần -> Ly tâm 3000 rpm x 10 min -> Sấy 50°C x 48h
4. Nấu hồ hóa dung dịch 10% (w/w) ở 90°C trong 15 phút
5. Bổ sung 30% w/w Glycerol + (Alum / Silicagel / Gelatin) -> Khuấy tiếp 15 phút ở 90°C
6. Tráng khuôn mica (15cm x 20cm) bằng BGD209 tại độ dày 1.15 mm
7. Sấy khô: Mẫu Alum/Silicagel tại 50°C x 24h; Mẫu Gelatin tại 28°C x 24h
8. Bảo ôn cân bằng ẩm tại 30°C, RH 73% trong 48h trước khi kiểm chuẩn

Các công thức hóa lý định lượng chính:

  • Xác định hàm lượng Carboxyl ($COOH/100\text{ GU}$):
COOH/100GU = [ (Vs - Vb) * M_NaOH * 0.045 * 100 ] / m_dry

Trong đó: $V_s, V_b$ là thể tích $NaOH\ 0.01\text{N}$ tiêu tốn cho mẫu và mẫu trắng ($\text{ml}$); $M$ là nồng độ dung dịch chuẩn; $m_{dry}$ là khối lượng tinh bột khô ($\text{g}$).

  • Xác định hàm lượng Carbonyl ($CO/100\text{ GU}$):
CO/100GU = [ (Vb - Vs) * M_HCl * 0.028 * 100 ] / m_dry
  • Xác định tốc độ truyền hơi nước ($WVTR$ - ASTM E96/E96M-10):
WVTR = delta_M / (S * T)  (mg/cm^2.h)

Trong đó: $\Delta M$ là khối lượng ẩm hấp phụ bởi silicagel trong cốc sau thời gian $T$ ($\text{h}$); $S$ là diện tích màng tiếp xúc ($\text{cm}^2$).

  • Xác định độ hấp thụ nước ($W$):
W = (m_wet - m_dry_after) / m_dry_after  (g/g)
  • Tính toán cơ lý trên máy Brookfield CT3:
Lực đâm xuyên: P = F_max / S_probe  (với S_probe = 12.56 mm^2, đầu dò Φ = 4mm)
Độ cứng:       H = F_s / A          (MPa)
Độ giãn dài:   EL (%) = [ (L - L_0) / L_0 ] * 100%

Testing và validation

Kết quả đo kiểm các chỉ số biến tính và đặc tính công nghệ được ghi nhận chi tiết:

Nhóm mẫu thử Tỷ lệ phụ gia bổ sung Hàm lượng Carbonyl (CO/100GU) Hàm lượng Carboxyl (COOH/100GU) Độ nhớt nội tại $[\eta]$ (ml/g) WVTR ($mg/cm^2\cdot h$) Độ hấp thụ nước $W$ (g/g) Lực đâm xuyên $P$ ($N/mm^2$) Độ giãn dài $EL$ (%)
Tinh bột thô $0%$ $0.021$ $0.015$ $185.4$ $4.85 \pm 0.12$ $2.45 \pm 0.08$ $0.85 \pm 0.04$ $38.5 \pm 1.2$
Tinh bột oxy hóa $0%$ $0.184$ $0.092$ $92.6$ $3.92 \pm 0.09$ $1.98 \pm 0.05$ $1.12 \pm 0.05$ $46.2 \pm 1.5$
Mẫu Alum (A10) $10.0%$ Alum - - - $1.65 \pm 0.04$ $1.21 \pm 0.03$ $1.48 \pm 0.06$ $28.4 \pm 1.1$
Mẫu Silicagel (S20) $20.0%$ Silicagel - - - $2.15 \pm 0.07$ $0.78 \pm 0.02$ $1.65 \pm 0.07$ $22.1 \pm 0.9$
Mẫu Gelatin (S1G3) $1:3$ Starch:Gelatin - - - $2.84 \pm 0.06$ $1.62 \pm 0.04$ $2.95 \pm 0.09$ $88.6 \pm 2.4$

Kết quả đạt được

  1. Hiệu quả oxy hóa điện hóa: Quá trình điện phân $120\text{ phút}$ làm giảm độ nhớt nội tại từ $185.4\text{ ml/g}$ xuống $92.6\text{ ml/g}$ (giảm $50.05%$), tăng nhóm carbonyl gấp $8.76$ lần và nhóm carboxyl gấp $6.13$ lần, tạo điều kiện hòa tan và dàn trải đồng nhất lớp màng.
  2. Khả năng kháng ẩm của Alum: Bổ sung $10%$ phèn nhôm giúp giảm tốc độ truyền hơi nước $WVTR$ từ $3.92$ xuống $1.65\text{ mg/cm}^2\cdot\text{h}$ (cải thiện $57.9%$). Các ion $Al^{3+}$ liên kết phối trí với các chuỗi carboxylate tinh bột, tạo mạng liên kết ngang ngăn cản sự thâm nhập của phân tử nước.
  3. Hiệu ứng kháng nước của Silicagel: Nồng độ $20%$ Silicagel giúp độ hấp thụ nước của màng giảm sâu còn $0.78\text{ g/g}$ (giảm $60.6%$ so với nền tinh bột biến tính). Các hạt nano/micro-silica đóng vai trò làm pha gia cường vô cơ (inorganic filler) lấp đầy khoảng trống liên kết.
  4. Cơ lý vượt trội của Gelatin: Tỷ lệ $1:3$ (tinh bột : gelatin) nâng lực đâm xuyên lên $2.95\text{ N/mm}^2$ (tăng $163.4%$) và độ giãn dài đạt $88.6%$ (tăng $91.8%$), khắc phục hoàn toàn tính giòn của màng polysaccharide đơn thuần.

Đổi mới và đóng góp

  • Làm chủ kỹ thuật điện hóa sạch: Thay thế phương pháp oxy hóa hóa học truyền thống (sử dụng chất oxy hóa lỏng gây tồn dư hóa chất độc hại) bằng công nghệ điện phân tạo $NaOCl$ tại chỗ với điện cực trơ $Ti/RuO_2-IrO_2-TiO_2$, thân thiện với môi trường và dễ kiểm soát động học phản ứng.
  • Tối ưu hóa đa cơ chế liên kết:
    • Hệ Alum: Hình thành liên kết ion - phối trí giữa $Al^{3+}$ và các tâm tích điện âm của chuỗi tinh bột biến tính.
    • Hệ Silicagel: Hình thành mạng lai vô cơ - hữu cơ $C-O-Si$ có độ ổn định nhiệt và cơ học cao.
    • Hệ Gelatin: Tạo phức hợp màng IPN (Interpenetrating Polymer Network) nhờ tương tác liên kết hydro giữa protein và polysaccharide.
  • Đóng góp học thuật và công nghiệp: Cung cấp cơ sở dữ liệu định lượng về tính chất lưu biến, quang học, truyền khối hơi nước và cơ lý của màng tinh bột sắn nhiệt đới Việt Nam, làm tiền đề cho việc thương mại hóa bao bì ăn được và túi tự hủy sinh học.

Ứng dụng thực tế và triển khai

  • Màng bọc thực phẩm tươi sống (Fresh Produce Packaging): Ứng dụng màng chứa Gelatin/Alum với đặc tính cản ẩm và độ dẻo cao để bảo quản hoa quả, giảm thất thoát khối lượng do bay hơi nước và kéo dài thời gian bảo quản thêm $3 - 5\text{ ngày}$.
  • Gói đóng gói thực phẩm tan trong nước (Edible Packaging): Ứng dụng màng tinh bột - gelatin làm túi đựng gói gia vị mì ăn liền hoặc bột hòa tan, có thể tan rã và ăn được an toàn khi nấu ở nước sôi.
  • Phân tích hiệu quả kinh tế (ROI): Chi phí nguyên liệu tinh bột sắn tại Việt Nam chỉ chiếm khoảng $12,000 - 16,000\text{ VND/kg}$. Quy trình điện phân tiêu thụ điện năng thấp ($30\text{W}$ trong $2\text{ giờ}$ cho mẻ quy mô nhỏ). Chi phí sản xuất dự kiến thấp hơn $45%$ so với nhập khẩu hạt nhựa sinh học PLA/PBAT, mang lại thời gian thu hồi vốn khả thi trong vòng $18 - 24\text{ tháng}$ cho dây chuyền công nghiệp.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật: Màng có bổ sung Silicagel ở nồng độ cao ($> 10%$) có hiện tượng giảm độ truyền suốt quang học ($%T$ giảm xuống dưới $40%$), khiến màng bị mờ đục. Màng gelatin cần chế độ sấy nhiệt độ thấp ($< 30^\circ\text{C}$) để tránh biến tính protein và thoái hóa cấu trúc mạng ba chiều.
  • Ràng buộc thiết bị: Quá trình cán màng trong nghiên cứu là phương pháp cán ướt (solution casting) gián đoạn trên tấm mica phẳng, tốc độ tạo màng chậm hơn so với công nghệ thổi màng (blown film extrusion) hoặc ép đùn công nghiệp.
  • Hướng phát triển:
    1. Thử nghiệm kết hợp phụ gia nano-cellulose hoặc tinh dầu thiên nhiên (quế, oregano) để bổ sung hoạt tính kháng khuẩn chủ động (Active Packaging).
    2. Nâng cấp quy trình sang công nghệ đùn tạo hạt compound sinh học tương thích với máy thổi màng nilon hiện hữu của các nhà máy bao bì.

Đối tượng hưởng lợi

  • Sinh viên ngành Công nghệ Thực phẩm & Hóa học: Tiếp cận quy trình thực nghiệm chuẩn từ khâu điện phân biến tính tinh bột đến phương pháp đo kiểm theo chuẩn ASTM.
  • Kỹ sư R&D và Nhà sản xuất vật liệu: Nhận bộ công thức phối chế phụ gia chi tiết (Alum, Silicagel, Gelatin) kèm các thông số kỹ thuật định lượng để ứng dụng vào dây chuyền pilot.
  • Doanh nghiệp chế biến thực phẩm: Có giải pháp bao bì "xanh" thay thế túi nilon độc hại, đáp ứng tiêu chuẩn xuất khẩu sang các thị trường khó tính (EU, Mỹ, Nhật Bản) với các quy định khắt khe về kinh tế tuần hoàn.
  • Nhà nghiên cứu khoa học: Cung cấp dữ liệu thực nghiệm về tương tác liên kết phối trí đa phân tử trên nền polymer carbohydrate.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai sản xuất màng này là gì?

Cần trang bị hệ thống bể điện phân có kiểm soát dòng điện/điện áp với bản cực Titan phủ $RuO_2-IrO_2$, nồi nấu hồ hóa có cánh khuấy gia nhiệt $90^\circ\text{C}$, và hệ thống cán/đùn màng có điều chỉnh khe hở chính xác từ $0.5 - 1.5\text{ mm}$.

2. Màng có phân hủy hoàn toàn trong môi trường tự nhiên không?

Có. Nền tinh bột sắn biến tính và gelatin phân hủy $100%$ thành sinh khối, $CO_2$ và nước trong môi trường đất thông thường trong vòng $30 - 60\text{ ngày}$ dưới tác động của vi sinh vật bản địa, không để lại vi nhựa độc hại.

3. Việc bổ sung phèn nhôm (Alum) có gây độc hại cho thực phẩm không?

Trong nghiên cứu, phèn nhôm được sử dụng ở tỷ lệ kiểm soát ($2.5 - 10%$). Đối với màng tiếp xúc trực tiếp thực phẩm ăn được, khuyến nghị sử dụng hệ gelatin hoặc thay thế alum bằng các muối đa hóa trị đạt chuẩn Food Grade (như muối canxi lactate, canxi clorua) để đáp ứng quy chuẩn an toàn vệ sinh thực phẩm.

4. Điều kiện bảo quản tối ưu cho màng tinh bột biến tính là gì?

Màng nên được lưu trữ ở nơi khô ráo, nhiệt độ phòng ($20 - 30^\circ\text{C}$), độ ẩm môi trường lý tưởng dưới $70%$. Tránh tiếp xúc trực tiếp với nước lỏng trong thời gian dài trừ khi được phủ thêm lớp phủ kỵ nước chuyên dụng.

5. Chi phí sản xuất màng sinh học từ sắn so với nhựa PLA như thế nào?

Giá thành sản xuất màng tinh bột sắn oxy hóa composite ước tính khoảng $1.2 - 1.5\text{ USD/kg}$, thấp hơn đáng kể so với hạt nhựa PLA nguyên sinh ($3.5 - 5.0\text{ USD/kg}$), tạo lợi thế cạnh tranh lớn tại thị trường các nước đang phát triển.

Kết luận

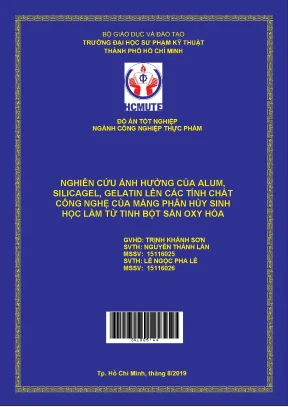

Đồ án "Nghiên cứu ảnh hưởng của alum, silicagel, gelatin lên các tính chất công nghệ của màng phân hủy sinh học làm từ tinh bột sắn oxy hóa" đã chứng minh tính khả thi vượt trội của việc cải biến polymer tự nhiên phục vụ bao bì bền vững. Quá trình biến tính điện hóa giúp tinh bột giảm $50%$ độ nhớt, tối ưu hóa khả năng dàn màng. Sự kết hợp chính xác của từng hệ phụ gia mang lại các bước nhảy vọt về tính năng: Alum giúp giảm $57.9%$ tốc độ thoát ẩm $WVTR$, Silicagel giảm $60.6%$ độ hấp thụ nước, và Gelatin tăng $163.4%$ lực kháng đâm xuyên.

Đây là cơ sở khoa học và thực tiễn vững chắc để ngành công nghiệp bao bì chuyển dịch từ vật liệu hóa thạch sang vật liệu sinh học tự hủy, góp phần bảo vệ môi trường và gia tăng giá trị chuỗi nông sản sắn Việt Nam. Hãy liên hệ với nhóm nghiên cứu hoặc khoa chuyên ngành để thảo luận hợp tác chuyển giao công nghệ và phát triển sản phẩm quy mô công nghiệp.
