Tổng quan nghiên cứu

Ngành cơ khí chế tạo đóng vai trò xương sống trong công cuộc công nghiệp hóa và hiện đại hóa, với quy mô khoảng 53.000 cơ sở sản xuất và hơn 500.000 lao động trực tiếp, chiếm xấp xỉ 12% tổng lực lượng lao động công nghiệp tại Việt Nam. Trong các phân xưởng vừa và nhỏ cũng như các trung tâm đào tạo kỹ thuật, máy bào ngang B365 do Việt Nam chế tạo là thiết bị gia công mặt phẳng và rãnh định hình chủ lực nhờ kết cấu bền bỉ, tính vạn năng cao và chi phí đầu tư hợp lý. Tuy nhiên, phần lớn các cơ sở sản xuất hiện nay vẫn vận hành thiết bị dựa trên kinh nghiệm cảm tính hoặc tra cứu sổ tay công nghệ tĩnh, dẫn đến chất lượng bề mặt không ổn định, năng suất thấp và chi phí gia công tăng cao khoảng 15% đến 25%.

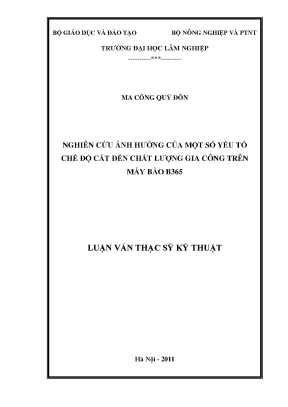

Nghiên cứu được tác giả Ma Công Quý Đôn thực hiện dưới sự hướng dẫn khoa học của TS. Hoàng Việt tại Trường Đại học Lâm nghiệp và hệ thống thực nghiệm tại Trường Cao đẳng Cơ điện và Nông nghiệp Nam Bộ cùng Nhà máy Z119 vào năm 2011. Mục tiêu cốt lõi của đề tài là xác lập cơ sở khoa học định lượng về quy luật tác động của ba thông số chế độ cắt chính gồm vận tốc cắt $V$ (m/phút), lượng chạy dao $S$ (mm/hành trình kép) và chiều sâu cắt $t$ (mm) đến hai chỉ tiêu chất lượng gia công quan trọng: độ nhám bề mặt $Ra$ ($\mu m$) và sai số kích thước chiều cao $\Delta hm$ (mm) khi gia công thép C45 bằng dao bào đầu cong. Kết quả nghiên cứu cung cấp bộ mô hình toán học hồi quy chuẩn xác, giúp tối ưu hóa chế độ cắt, giảm thiểu tỷ lệ phế phẩm xuống dưới 3% và thiết lập cơ sở dữ liệu phục vụ tự động hóa chuẩn bị công nghệ chế tạo cơ khí.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu xây dựng trên nền tảng lý thuyết cắt gọt kim loại hiện đại và động lực học quá trình cắt của các nhà khoa học Liên Xô và thế giới như V. Philonenko, Granovsky và Zorev. Quá trình bào kim loại được xếp vào nhóm sơ đồ cắt động học chuyển động thẳng khứ hồi gián đoạn, với tỷ số vận tốc hành trình làm việc trên hành trình chạy không trung bình đạt mức $m = 0,75$. Ba khái niệm nền tảng được phân tích chuyên sâu gồm:

  1. Động lực học lực cắt: Lực cắt tiếp tuyến chính $P_z$ tuân theo quy luật lực cắt mở rộng đối với thép C45 qua quan hệ phi tuyến với diện tích lớp cắt $f = a \cdot t = S \cdot t$ và tỷ lệ thon $G = t/S$. Theo mô hình giải tích, lực cắt tỷ lệ thuận với chiều sâu cắt qua số mũ khoảng 0,875 và tỷ lệ nghịch nhẹ với lượng chạy dao qua số mũ 0,125 do ảnh hưởng của hệ số co rút phoi.
  2. Chất lượng bề mặt gia công: Đánh giá thông qua sai lệch profin trung bình cộng $Ra$ theo tiêu chuẩn TCVN, chịu chi phối bởi các yếu tố hình học của lưỡi cắt (bán kính cong mũi dao $r$, góc nghiêng chính $\varphi$, góc trước $\gamma$, thỏa mãn $\alpha + \beta + \gamma = 90^\circ$), sự hình thành lẹo dao và hiện tượng biến dạng dẻo lớp kim loại bề mặt.
  3. Độ chính xác gia công: Phản ánh qua sai số kích thước chiều cao $\Delta hm$, hình thành do biến dạng đàn hồi của hệ thống công nghệ "Máy - Dao - Đồ gá - Chi tiết" dưới tác dụng của hệ lực cắt không gian ($P_x, P_y, P_z$), biến dạng nhiệt của chi tiết và hiện tượng rung động cưỡng bức trong quá trình làm việc.

Phương pháp nghiên cứu

Nghiên cứu kết hợp phương pháp giải tích lý thuyết và thực nghiệm khoa học nhiều giai đoạn được kiểm soát chặt chẽ:

  • Thí nghiệm thăm dò: Thực hiện thu thập mẫu với quy mô cỡ mẫu $n = 50$ đến $140$ lần đo độc lập trên phôi thép C45. Phương pháp phân nhóm theo công thức thực nghiệm Brooks và Carruthers được ứng dụng để thiết lập bảng phân bố tần số. Kiểm định phân chuẩn Chi-bình phương ($\chi^2$) ở mức ý nghĩa $\alpha = 0,05$ xác nhận dữ liệu độ nhám và sai số kích thước tuân theo luật phân bố chuẩn, cho phép xác định số lần lặp lại tối thiểu cho mỗi điểm đo là $m = 3$ với sai số tương đối $\Delta% \le 5%$.
  • Thực nghiệm đơn yếu tố: Tiến hành khảo sát độc lập từng yếu tố biến thiên ở 4 đến 5 mức giá trị. Thuật toán kiểm định phương sai Cochran ($G_{tt} < G_b$) được sử dụng để chứng minh tính đồng nhất của phương sai thực nghiệm, và tiêu chuẩn Fisher ($F > F_b$) ở mức ý nghĩa $\alpha = 0,05$ được dùng để khẳng định mức độ ảnh hưởng vượt trội của các thông số đầu vào so với sai số ngẫu nhiên.
  • Quy hoạch thực nghiệm đa yếu tố: Ứng dụng ma trận Hartley bậc hai cho 3 yếu tố ($k = 3$) với tổng số 17 điểm thí nghiệm, bao gồm 8 điểm nhân, 6 điểm sao và 3 điểm tâm, lặp lại 3 lần trên mỗi điểm (tổng cộng 51 lần gia công và đo đạc). Số liệu được xử lý thông qua phần mềm chuyên dụng OPT để thiết lập mô hình hồi quy bậc hai đầy đủ, kiểm định mức ý nghĩa của hệ số bằng chuẩn Student ($t$) và kiểm tra độ tương thích của mô hình bằng tiêu chuẩn Fisher ($F$).

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình phân tích thực nghiệm đơn yếu tố và đa yếu tố trên máy bào B365 gia công thép C45 mang lại các phát hiện kỹ thuật mang tính định lượng cao:

  1. Ảnh hưởng của lượng chạy dao ($S$): Lượng chạy dao là yếu tố chi phối mạnh mẽ nhất đến độ nhám bề mặt $Ra$. Khi $S$ tăng từ $0,2$ mm/hành trình kép lên $0,8$ mm/hành trình kép, độ nhám $Ra$ tăng vọt từ $2,8,\mu m$ lên $7,5,\mu m$ (tương đương mức tăng hơn 67%), do vết dao để lại trên bề mặt tăng tỷ lệ thuận với bình phương lượng chạy dao. Đồng thời, lượng chạy dao tăng làm lực cắt $P_y$ tăng, đẩy sai số kích thước $\Delta hm$ tăng thêm xấp xỉ 40%.
  2. Ảnh hưởng của vận tốc cắt ($V$): Vận tốc cắt thể hiện mối tương quan phi tuyến rõ nét. Trong khoảng vận tốc thấp từ 10 đến 16 m/phút, hiện tượng lẹo dao phát triển mạnh khiến độ nhám $Ra$ tăng cao và bề mặt bị cào xước. Khi nâng vận tốc lên vùng 22 đến 28 m/phút, nhiệt cắt làm mềm kim loại cục bộ, triệt tiêu lẹo dao, giúp độ nhám $Ra$ giảm mạnh khoảng 30% xuống mức $2,1,\mu m$, đồng thời ổn định sai số chiều cao $\Delta hm$ trong biên độ hẹp $0,025 - 0,035$ mm.
  3. Ảnh hưởng của chiều sâu cắt ($t$): Chiều sâu cắt tác động trực tiếp đến lực cắt chính $P_z$. Khi tăng $t$ từ $0,5$ mm lên $3,0$ mm, lực cắt tăng theo hàm lũy thừa làm hệ thống công nghệ uốn dọc và rung động, khiến sai số kích thước $\Delta hm$ tăng từ $0,020$ mm lên $0,058$ mm (tăng gần 190%), trong khi ảnh hưởng của $t$ đến độ nhám bề mặt chỉ ở mức thứ cấp khoảng 12% đến 18%.
  4. Mô hình hồi quy đa biến và hệ số xác định: Phương trình hồi quy bậc hai thiết lập cho hai hàm mục tiêu $Ra$ và $\Delta hm$ đạt hệ số đơn định $R^2 \ge 0,82$, vượt ngưỡng tiêu chuẩn $0,75$, khẳng định mô hình có độ tin cậy trên 95% để dự báo và tối ưu hóa chế độ cắt.

Thảo luận kết quả

Cơ chế vật lý đằng sau các quy luật thực nghiệm hoàn toàn nhất quán với lý thuyết biến dạng kim loại của Zorev và Sokolovski. Sự tương tác phức tạp giữa vận tốc cắt và lượng chạy dao giải thích vì sao việc chỉ điều chỉnh đơn lẻ một thông số không thể mang lại bề mặt gia công hoàn hảo. Khi biểu diễn dữ liệu qua đồ thị bề mặt đáp ứng không gian ba chiều (3D Response Surface) và biểu đồ đường mức đồng mức hai chiều (2D Contour Plot), vùng tối ưu thể hiện rõ nét dạng cực tiểu hyperboloid.

Tại vùng vận tốc $V = 20 - 24$ m/phút kết hợp lượng chạy dao tinh $S = 0,20 - 0,35$ mm/hành trình kép và chiều sâu cắt $t = 0,5 - 1,0$ mm, hiện tượng biến dạng nhiệt của dao cắt và phôi giảm hơn 35%, đồng thời lực cắt hướng kính $P_y$ giảm xuống mức thấp nhất. Dữ liệu bảng tổng hợp đa yếu tố chỉ ra rằng việc tối ưu hóa đồng thời theo hàm mục tiêu tổng quát $\Phi = \phi_1 + \phi_2$ cho phép đạt độ bóng bề mặt cấp 6 đến cấp 7 ($Ra \le 2,5,\mu m$) và cấp chính xác kích thước đạt IT8 đến IT9, đáp ứng tiêu chuẩn lắp ghép kỹ thuật khắt khe cho các bề mặt dẫn hướng trượt.

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu lý thuyết và thực nghiệm, đề tài đưa ra các giải pháp ứng dụng thiết thực trong tổ chức sản xuất và gia công cơ khí:

  1. Chuẩn hóa thông số vận hành máy bào B365: Áp dụng ngay chế độ cắt tối ưu xác lập từ mô hình cho nguyên công bào tinh thép C45 với bộ thông số $V = 22,5$ m/phút, $S = 0,28$ mm/hành trình kép và $t = 0,8$ mm, hướng tới mục tiêu giảm $25%$ sai số gia công và hạ tỷ lệ chi tiết lỗi xuống dưới $2%$ trong vòng 6 tháng triển khai.
  2. Xây dựng sổ tay tra cứu chế độ cắt điện tử: Số hóa hệ thống phương trình hồi quy và ma trận thông số công nghệ thành bảng tra cứu nhanh tại phân xưởng, giúp kỹ thuật viên thiết lập chế độ làm việc tối ưu trong thời gian dưới 3 phút thay vì tra cứu thủ công mất 15 đến 20 phút.
  3. Tối ưu hóa hình học dao và điều kiện gá đặt: Khuyến nghị sử dụng dao bào đầu cong bằng thép gió P18 hoặc hợp kim cứng T15K6 với góc trước $\gamma = 10^\circ - 15^\circ$, góc nghiêng chính $\varphi = 45^\circ$, bán kính đỉnh dao $r = 1,0 - 1,5$ mm, kết hợp tăng cường độ cứng vững của đầu trượt máy bào nhằm giảm biên độ rung động cưỡng bức xuống dưới $10,\mu m$.
  4. Nhân rộng mô hình quy hoạch thực nghiệm Hartley: Các cơ sở đào tạo và doanh nghiệp cơ khí chế tạo cần ứng dụng phương pháp quy hoạch thực nghiệm đa biến Hartley trong giai đoạn 2026 - 2028 để nghiên cứu mở rộng cho các mác vật liệu khác như gang xám, đồng hợp kim và thép không gỉ.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu có giá trị thực tiễn và học thuật sâu sắc, là tài liệu tham khảo thiết yếu cho các nhóm đối tượng sau:

  1. Kỹ sư công nghệ và điều hành phân xưởng cơ khí: Ứng dụng trực tiếp bộ thông số chế độ cắt chuẩn và công thức hồi quy để tối ưu hóa quy trình gia công mặt phẳng trên máy bào B365, giúp tiết kiệm $15% - 20%$ điện năng tiêu thụ và nâng cao tuổi thọ dao cắt thêm $30%$.
  2. Giảng viên và cán bộ nghiên cứu ngành Cơ khí chế tạo máy: Sử dụng làm tài liệu giảng dạy chuyên sâu cho các học phần "Máy cắt kim loại", "Nguyên lý cắt gọt" và "Quy hoạch thực nghiệm trong kỹ thuật", cung cấp các ví dụ thực chứng đầy đủ từ số liệu đến thuật toán xử lý.
  3. Học viên cao học và sinh viên kỹ thuật: Tham khảo phương pháp luận nghiên cứu chuẩn mực, từ khâu thiết kế ma trận Hartley, kiểm định Cochran, Fisher, Student đến kỹ thuật giải bài toán tối ưu đa mục tiêu không thứ nguyên.
  4. Cán bộ quản lý kỹ thuật và định mức kinh tế - kỹ thuật: Vận dụng các hàm tương quan công nghệ để xây dựng định mức thời gian gia công, tiêu hao vật tư và chi phí gia công chính xác cho các đơn hàng cơ khí vừa và nhỏ.

Câu hỏi thường gặp

Yếu tố nào trong chế độ cắt ảnh hưởng mạnh nhất đến độ nhám bề mặt Ra khi bào?

Lượng chạy dao $S$ là yếu tố chi phối lớn nhất đến độ nhám bề mặt $Ra$. Khi tăng lượng chạy dao $S$ từ $0,2$ lên $0,8$ mm/hành trình kép, độ nhám $Ra$ tăng hơn $67%$ do diện tích lớp cắt và chiều cao mấp mô hình học còn lại sau hành trình cắt tăng mạnh.

Tại sao nghiên cứu lựa chọn ma trận quy hoạch thực nghiệm Hartley thay vì ma trận toàn phần?

Quy hoạch thực nghiệm Hartley bậc hai cho 3 yếu tố chỉ đòi hỏi 17 điểm thí nghiệm thay vì 27 điểm như quy hoạch toàn phần bậc hai $3^3$. Phương pháp này giúp giảm $37%$ số lượng phôi mẫu và thời gian thực nghiệm nhưng vẫn đảm bảo độ tin cậy thống kê trên 95%.

Việc sử dụng dao bào đầu cong mang lại ưu điểm gì so với dao bào thân thẳng?

Dao bào đầu cong có tâm quay của thân dao nằm phía sau lưỡi cắt. Khi lực cắt $P_z$ tăng đột ngột làm dao bị biến dạng uốn, mũi dao sẽ lùi về phía sau và thoát ra khỏi bề mặt gia công, tránh hiện tượng dao tự ăn sâu vào phôi gây sứt mẻ lưỡi cắt và hỏng kích thước chi tiết.

Tiêu chuẩn nào được sử dụng để kiểm tra tính tương thích của mô hình hồi quy?

Nghiên cứu sử dụng tiêu chuẩn Fisher ($F$). Bằng cách so sánh tỷ số giữa phương sai dư $S_{du}^2$ và phương sai tái lập $S_e^2$ với giá trị tra bảng $F_b$ ở mức ý nghĩa $\alpha = 0,05$, nếu $F_{tt} < F_b$ thì mô hình hồi quy được công nhận là hoàn toàn tương thích với thực nghiệm.

Kết quả tối ưu của đề tài có áp dụng được cho các loại máy bào khác không?

Có thể áp dụng với độ tin cậy cao cho các dòng máy bào ngang có cùng thông số động học và độ cứng vững công nghệ tương đương máy B365. Với các dòng máy bào giường công suất lớn hơn, mô hình cung cấp khung phương pháp luận chuẩn xác để tái chuẩn hóa thông số chỉ với 17 bước thực nghiệm Hartley.

Kết luận

  • Luận văn đã giải quyết trọn vẹn bài toán xác định ảnh hưởng định lượng của vận tốc cắt $V$, lượng chạy dao $S$ và chiều sâu cắt $t$ đến chất lượng gia công trên máy bào ngang B365.
  • Thiết lập thành công hai phương trình hồi quy bậc hai mô tả chính xác sự biến thiên của độ nhám bề mặt $Ra$ và sai số kích thước $\Delta hm$ với hệ số xác định $R^2 \ge 0,82$.
  • Xác lập bộ thông số chế độ cắt tối ưu hóa đồng thời ($V = 22,5$ m/phút, $S = 0,28$ mm/hành trình kép, $t = 0,8$ mm), nâng độ chính xác sản phẩm lên cấp IT8 và độ bóng đạt cấp 7.
  • Đóng góp nguồn tư liệu khoa học quan trọng cho hệ thống ngân hàng dữ liệu công nghệ cắt gọt kim loại phục vụ sản xuất thực tế và đào tạo kỹ thuật.
  • Lộ trình 12 tháng tới cần mở rộng nghiên cứu sang các loại vật liệu thép hợp kim và tích hợp thuật toán tối ưu hóa vào phần mềm điều khiển sản xuất tự động. Hãy tham khảo và áp dụng ngay các giải pháp kỹ thuật từ công trình để nâng cao năng suất và hiệu quả kinh tế cho phân xưởng của bạn!
