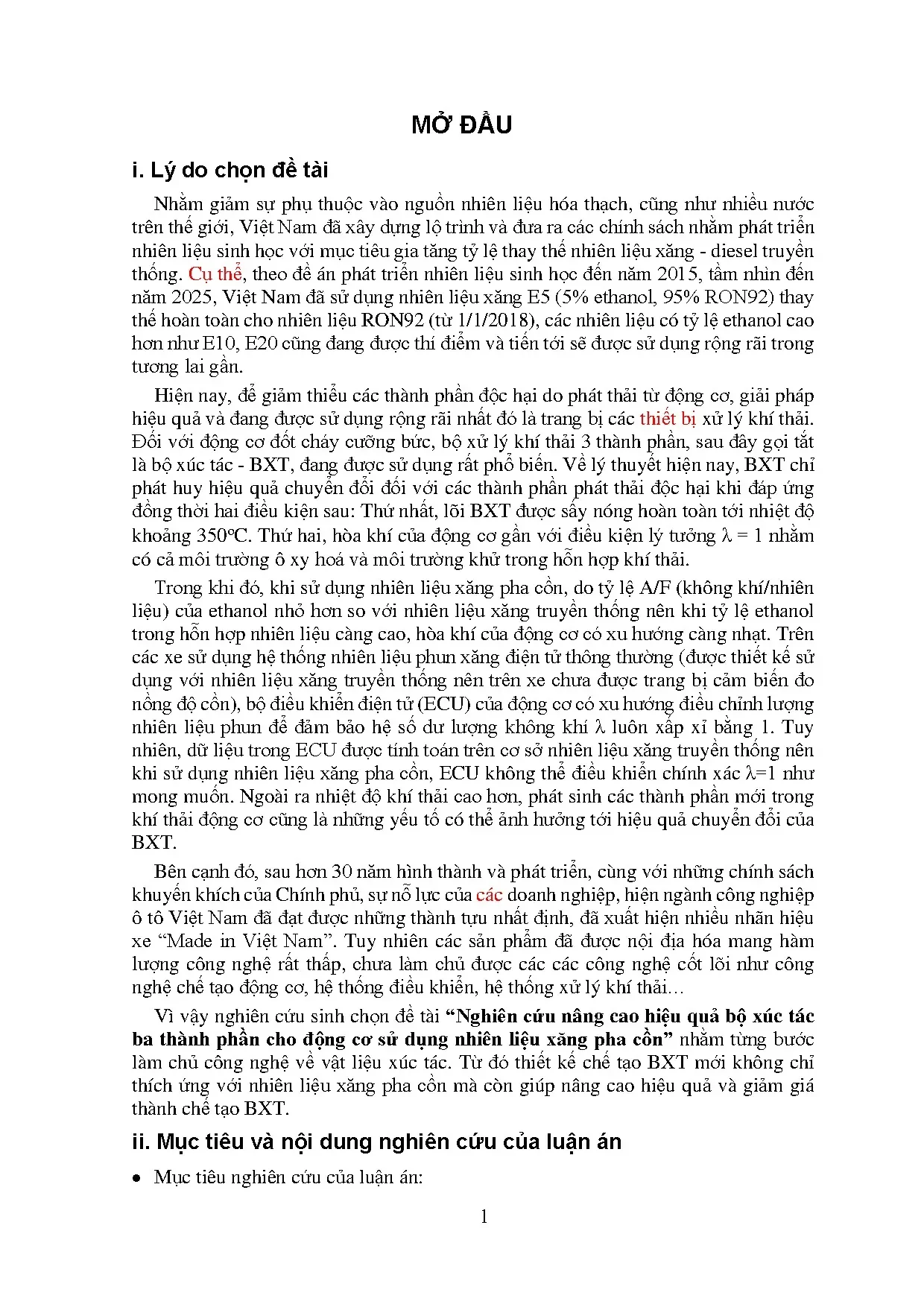

Tổng quan về luận án
Sự bùng nổ của phương tiện cơ giới đường bộ và áp lực cạn kiệt nhiên liệu hóa thạch đã thúc đẩy chiến lược chuyển dịch năng lượng xanh toàn cầu. Tại Việt Nam, Quyết định số 53/2012/QĐ-TTg về lộ trình áp dụng tỷ lệ phối trộn nhiên liệu sinh học đã đặt nền móng cho việc thay thế hoàn toàn RON92 bằng xăng E5 từ ngày 01/01/2018, đồng thời định hướng phổ biến các mức pha trộn cao hơn như E10 và E20. Tuy nhiên, việc vận hành động cơ đốt trong bằng xăng pha cồn nảy sinh mâu thuẫn kỹ thuật phức tạp: tỷ lệ không khí/nhiên liệu lý thuyết $(A/F)_{st}$ của ethanol $(9{,}0)$ thấp hơn đáng kể so với xăng khoáng $(14{,}7)$, khiến hòa khí bị nhạt hóa khi nồng độ ethanol gia tăng. Trên các dòng xe trang bị hệ thống phun xăng điện tử thông thường không tích hợp cảm biến nồng độ cồn, bộ điều khiển điện tử (ECU) vốn lập trình trên nền dữ liệu xăng truyền thống không thể duy trì chính xác hệ số dư lượng không khí $\lambda = 1$. Điều này phá vỡ "cửa sổ làm việc" hẹp của bộ xúc tác ba thành phần (Three-Way Catalyst - TWC/BXT), làm suy giảm nghiêm trọng hiệu suất chuyển hóa đồng thời carbon monoxide (CO), hydrocacbon (HC) và oxit nitơ ($\text{NO}_x$).
Khoảng trống nghiên cứu (research gap) cốt lõi xuất phát từ việc phần lớn các hệ thống TWC thương mại hiện nay (như của Emitec, Johnson Matthey, Umicore) được thiết kế chuyên biệt cho xăng khoáng với hệ kim loại quý đắt đỏ (Platinum - Pt, Rhodium - Rh, Palladium - Pd). Khi chuyển sang xăng pha cồn, sự thay đổi nhiệt độ khí xả, gia tăng hàm lượng hơi nước, xuất hiện các hợp chất trung gian (acetaldehyde, formaldehyde, ethanol chưa cháy) và nguy cơ tích tụ muội than/cốc hóa (coking) trên bề mặt hoạt tính đặt ra thách thức chưa có lời giải toàn diện (Jia et al., 2010; Tsai et al., 2012). Luận án tiến sĩ chuyên ngành Kỹ thuật Cơ khí Động lực mang tên "Nghiên cứu nâng cao hiệu quả bộ xúc tác ba thành phần cho động cơ sử dụng nhiên liệu xăng pha cồn" được thực hiện nhằm giải quyết trực tiếp mâu thuẫn này.
Hệ thống câu hỏi nghiên cứu (RQ) và giả thuyết khoa học (H) của luận án được xác lập:
- RQ1: Nhiên liệu xăng pha cồn (E10, E20) tác động như thế nào đến đặc tính phát thải và cơ chế chuyển đổi hóa học trong BXT ba thành phần?
- RQ2: Việc điều chỉnh thông số cấu trúc hình học (CPSI, GSA, OFA) và bổ sung hệ vật liệu xúc tác oxit kim loại chuyển tiếp $(\text{CuO-MnO}_2/\text{spinel } \text{Cu}_x\text{Mn}_y\text{O}_z)$ có thể thay thế một phần kim loại quý $(\text{Pt/Rh})$ mà vẫn duy trì hiệu suất chuyển đổi trên $90%$ hay không?
- H1: Xăng pha cồn làm dịch chuyển hệ số $\lambda$ về vùng nhạt, tăng phát thải $\text{NO}_x$ thô trước xúc tác lên tới $30-48%$ nhưng tạo điều kiện thuận lợi cho phản ứng oxy hóa CO và HC.
- H2: Tích hợp oxit hỗn hợp $\text{CuO-MnO}_2$ (tỷ lệ 1:1 hoặc 1:2) vào lớp trung gian $(\gamma\text{-Al}_2\text{O}_3 - \text{CeO}_2 - \text{ZrO}2)$ sẽ tăng khả năng lưu trữ/giải phóng oxy (OSC), hạ nhiệt độ kích hoạt phản ứng $(T{50})$ xuống dưới $280^\circ\text{C}$ và giảm $30-40%$ chi phí kim loại quý.
Khung lý thuyết của luận án xây dựng trên nền tảng: Lý thuyết động học phản ứng dị thể Arrhenius, Mô hình truyền khối và khuếch tán màng Sherwood, Lý thuyết cân bằng nhiệt động học tự do Gibbs, và Lý thuyết dung lượng lưu trữ oxy (Oxygen Storage Capacity - OSC) của oxit xeri-zirconi $(\text{CeO}_2-\text{ZrO}_2)$.
Nghiên cứu xác lập đóng góp đột phá khi chế tạo thành công bộ xúc tác cải tiến $\text{BXT}_{ct}$ trên nền lõi kim loại bằng công nghệ phủ quay, thử nghiệm thành công trên xe máy Piaggio Liberty 150 ($154{,}8\text{ cm}^3$) theo chu trình thử chuẩn ECE R40 + EUDC, mở đường cho việc tự chủ công nghệ lõi xử lý khí xả tại Việt Nam.
Literature Review và Positioning
Tổng quan y văn quốc tế cho thấy ba dòng nghiên cứu chính chi phối lĩnh vực xử lý phát thải động cơ xăng:
- Dòng nghiên cứu ảnh hưởng của nhiên liệu sinh học đến phát thải thô: Al-Hasan (2003) chứng minh khi tăng tỷ lệ ethanol từ $0%$ lên $25%$, nồng độ CO và HC giảm mạnh nhờ lượng oxy nội tại trong phân tử $\text{C}_2\text{H}_5\text{OH}$, nhưng hệ số dư lượng không khí tương đương giảm khiến hòa khí bị nhạt hóa. Ngược lại, Mustafa Koç và Yakup Sekmen (2011) thử nghiệm với E50 và E85 ghi nhận $\text{NO}_x$ giảm do nhiệt ẩn hóa hơi cao làm hạ nhiệt độ đỉnh ngọn lửa.
- Tranh luận học thuật về phát thải $\text{NO}_x$ và độ bền xúc tác: Một cuộc tranh luận sâu sắc tồn tại giữa hai quan điểm đối nghịch. Nhóm nghiên cứu thứ nhất (Costa & Sodré, 2010; Catapano et al., 2013) khẳng định xăng pha cồn làm tăng $\text{NO}_x$ (tăng từ $28%$ với E30 lên tới $90%$ với E40 trên chu trình FTP-75) do hòa khí nhạt hóa làm dư thừa oxy tự do kết hợp với nitơ ở nhiệt độ cao. Nhóm thứ hai (Turner et al., 2011) cho rằng hiệu ứng làm mát khí nạp của cồn lấn át, giúp dập tắt sự tạo thành nhiệt $\text{NO}_x$ theo cơ chế Zeldovich. Về độ bền xúc tác, Jia et al. (2010) quan sát kính hiển vi điện tử quét (SEM) và phân tích nhiệt vi sai (TG-DTA) trên xe máy chạy E10 sau $10.000\text{ km}$, phát hiện các hạt carbon kết tụ hình cầu trên bề mặt kim loại quý cao hơn hẳn so với chạy xăng RON90, dẫn tới ngộ độc xúc tác và suy giảm hoạt tính chuyển đổi.
- Dòng nghiên cứu vật liệu xúc tác thay thế kim loại quý: Engel et al. (2007) và Kaspar et al. (2003) phân tích hiện tượng thiêu kết (sintering) của Pt và sự thâm nhập của Rh vào nền $\gamma\text{-Al}_2\text{O}_3$ ở nhiệt độ trên $600^\circ\text{C}$, đề xuất bổ sung $\text{ZrO}_2$, $\text{BaO}$, $\text{La}_2\text{O}_3$ để ổn định tinh thể. Tại Đài Loan, Jiun-Horng Tsai et al. (2012) khảo sát xe máy phun xăng điện tử chạy E15/E30 qua $16.200\text{ km}$, ghi nhận diện tích bề mặt và thể tích lỗ xốp giảm đáng kể do tích tụ lưu huỳnh và phốt pho từ dầu bôi trơn.
+-------------------------------------------------------------+
| HỆ THỐNG XỬ LÝ PHÁT THẢI (TWC) |
+-------------------------------------------------------------+
|
+---------------------------------------+--------------------------------------+
| |
v v
+---------------------------------+ +---------------------------------+
| DÒNG NGHIÊN CỨU QUỐC TẾ | | ĐỊNH VỊ CỦA LUẬN ÁN |
+---------------------------------+ +---------------------------------+
| - Al-Hasan (2003): E0-E25. | | - Tích hợp mô phỏng AVL-Boost |
| - Mustafa Koç (2011): E50-E85. | KHOẢNG TRỐNG KỸ THUẬT | với module AUCI động học. |
| - Jia et al. (2010): Coking E10 | =========================> | - Vật liệu lai Pt-Rh / CuO-MnO2.|
| - Tsai et al. (2012): Lão hóa. | (Thiếu mô hình đa pha | - Lõi kim loại 200 CPSI phủ quay|
| - Brasil (1998): 100% Ethanol. | tối ưu cho xe máy E20) | - Kiểm chứng ECE R40 + EUDC |
+---------------------------------+ | trên Piaggio Liberty 150. |
+---------------------------------+
Luận án định vị chính xác vào khoảng trống: Chưa có công trình nào tích hợp đồng thời mô hình hóa động học phản ứng đa pha trên phần mềm chuyên dụng (AVL-Boost) với quy trình chế tạo thực nghiệm BXT lõi kim loại sử dụng vật liệu lai $(\text{Pt-Rh}/\text{CuO-MnO}_2)$ dành riêng cho xe máy cỡ nhỏ vận hành tại điều kiện nhiệt đới gió mùa của Việt Nam.
Đóng góp lý thuyết và khung phân tích
Đóng góp cho lý thuyết
Luận án mở rộng Lý thuyết Xúc tác dị thể pha rắn - khí của Langmuir-Hinshelwood và Eley-Rideal bằng cách giải mã định lượng cơ chế động học 6 phản ứng cơ bản trên bề mặt lưỡng kim $\text{Pt-Rh}$ dưới tác động của hòa khí dao động:
$$\text{Phản ứng (1): } 2\text{Rh} + \text{O}_2 \xrightarrow{k_1} 2\text{RhO} \quad (E_1 = 16.000\text{ J/mol}, , A_1 = 1{,}0 \times 10^5\text{ kmol}\cdot\text{s})$$
$$\text{Phản ứng (2): } 2\text{Rh} + 2\text{NO} \xrightarrow{k_2} 2\text{RhO} + \text{N}_2 \quad (E_2 = 15.900\text{ J/mol}, , A_2 = 4{,}0 \times 10^5\text{ kmol}\cdot\text{s})$$
$$\text{Phản ứng (3): } \text{RhO} + \text{CO} \xrightarrow{k_3} \text{Rh} + \text{CO}_2 \quad (E_3 = 15.940\text{ J/mol}, , A_3 = 2{,}4 \times 10^5\text{ kmol}\cdot\text{s})$$
$$\text{Phản ứng (4): } 2\text{Pt} + \text{O}_2 \xrightarrow{k_4} 2\text{PtO} \quad (E_4 = 15.970\text{ J/mol}, , A_4 = 1{,}3 \times 10^5\text{ kmol}\cdot\text{s})$$
$$\text{Phản ứng (5): } \text{PtO} + \text{CO} \xrightarrow{k_5} \text{Pt} + \text{CO}_2 \quad (E_5 = 15.950\text{ J/mol}, , A_5 = 1{,}5 \times 10^5\text{ kmol}\cdot\text{s})$$
$$\text{Phản ứng (6): } 9\text{PtO} + \text{C}_3\text{H}_6 \xrightarrow{k_6} 9\text{Pt} + 3\text{CO}_2 + 3\text{H}_2\text{O} \quad (E_6 = 15.890\text{ J/mol}, , A_6 = 6{,}5 \times 10^5\text{ kmol}\cdot\text{s})$$
Mô hình lý thuyết chứng minh rằng khi chuyển từ RON95 sang E20, năng lượng hoạt hóa hiệu dụng của phản ứng oxy hóa propylen $(\text{C}_3\text{H}_6)$ và CO được hạ thấp nhờ sự có mặt của tâm oxy hóa di động trên cấu trúc mạng tinh thể $\text{Cu}_x\text{Mn}_y\text{O}_z$. Luận án tạo ra bước chuyển đổi nhận thức (paradigm shift): Thay vì xem hệ xúc tác ba thành phần là một "hộp đen" phụ thuộc tuyệt đối vào kim loại quý đắt đỏ, việc kết hợp hiệu ứng cộng hưởng điện tử giữa ion kim loại chuyển tiếp hóa trị thay đổi ($\text{Cu}^{2+}/\text{Cu}^+$ và $\text{Mn}^{4+}/\text{Mn}^{3+}$) với tâm kim loại quý $\text{Pt}^0/\text{Rh}^0$ tạo ra cơ chế chuyển tiếp điện tử nhanh, tăng cường khả năng chống ngộ độc chì, lưu huỳnh và ức chế cốc hóa.
Khung phân tích độc đáo
Khung phân tích đa tầng (Multi-Scale Analytical Framework) của luận án tích hợp liền mạch ba trường phái lý thuyết: (1) Động học hóa học vĩ mô và vi mô, (2) Động lực học dòng chảy một chiều (1D Gas Dynamics) trong kênh dẫn tổ ong, và (3) Truyền nhiệt - truyền khối liên pha.
+---------------------------------------------------------------------------------------------------+
| KHUNG PHÂN TÍCH ĐA TẦNG CỦA BỘ XÚC TÁC KHÍ THẢI BA THÀNH PHẦN |
+---------------------------------------------------------------------------------------------------+
| [TẦNG 1: VI MÔ (MICRO-SCALE)] |
| Động học bề mặt & Cơ chế phản ứng (Langmuir-Hinshelwood) |
| - Cấu trúc tâm hoạt tính: Pt/Rh xen kẽ spinel CuxMnyOz |
| - Tốc độ phản ứng Arrhenius: ri = kfi * exp(-Ei/RT) |
| - Cân bằng năng lượng tự do Gibbs: Kpi = exp(ΔSi/R - ΔHi/RT) |
+---------------------------------------------------------------------------------------------------+
│
▼
+---------------------------------------------------------------------------------------------------+
| [TẦNG 2: TRUNG MÔ (MESO-SCALE)] |
| Truyền khối và Khuếch tán lớp vật liệu trung gian (Washcoat) |
| - Khuếch tán phân tử: Dk,eff qua bề mặt xốp (εwcl = 0.45, chiều dày wcl = 1.3E-5 m) |
| - Trao đổi khối lượng liên pha khí - rắn: Hệ số Sherwood (Sh) |
| - Lưu trữ và giải phóng Oxy: Chu trình oxy hóa - khử CeO2 / Ce2O3 |
+---------------------------------------------------------------------------------------------------+
│
▼
+---------------------------------------------------------------------------------------------------+
| [TẦNG 3: VĨ MÔ (MACRO-SCALE)] |
| Động lực học dòng khí xả & Cấu trúc hình học Monolith |
| - Cấu trúc kênh dẫn tổ ong: CPSI = 200 cell/in2, OFA = 0.85, GSA = 2222 m2/m3 |
| - Cân bằng năng lượng và truyền nhiệt 1D: Qcv (đối lưu) + Qreac (phản ứng) + Qcond (dẫn nhiệt) |
| - Điều kiện vận hành động cơ: Piaggio Liberty 150 (ECE R40 + EUDC), Nhiên liệu RON95, E10, E20 |
+---------------------------------------------------------------------------------------------------+
Điều kiện biên xác lập chặt chẽ: Áp suất phản áp sau xúc tác $p_{\text{out}} = 1{,}05\text{ bar}$, nhiệt độ dòng khí $T_{\text{in}} = 150 - 650^\circ\text{C}$, mật độ kênh dẫn $200\text{ CPSI}$, vận tốc không gian khí thải (Space Velocity) duy trì dưới $65.000\text{ h}^{-1}$.
Phương pháp nghiên cứu tiên tiến
Thiết kế nghiên cứu
Luận án tuân thủ thế giới quan thực chứng (Positivism) kết hợp chủ nghĩa hiện thực phản biện (Critical Realism). Thiết kế nghiên cứu áp dụng phương pháp hỗn hợp tuần tự (Sequential Mixed-Method Design) với sự phối hợp chặt chẽ giữa mô phỏng số 1D chuyên sâu và thực nghiệm kiểm chứng trên băng thử động lực học.
+----------------------------------------------------------------------------------------------------+
| QUY TRÌNH NGHIÊN CỨU TOÀN DIỆN: KẾT HỢP MÔ PHỎNG SỐ VÀ THỰC NGHIỆM ĐỘNG LỰC HỌC |
+----------------------------------------------------------------------------------------------------+
| |
| +-----------------------------------+ +------------------------------------------+ |
| | THỰC NGHIỆM ĐẦU VÀO | | MÔ HÌNH HÓA SỐ | |
| | Xe Piaggio Liberty 150 trên | | Phần mềm AVL-Boost (Module AUCI) | |
| | băng thử chassis CD 20 inch | | - Thiết lập hình học Monolith | |
| | - Đo phát thải thô (CO, HC, NOx) | | - Khai báo 6 phương trình động học | |
| | - Đo nhiệt độ, lưu lượng khí xả | | - Cân bằng truyền nhiệt & truyền khối | |
| +-----------------------------------+ +------------------------------------------+ |
| │ │ |
| └───────────────────────────┬───────────────────────────┘ |
| ▼ |
| +----------------------------------+ |
| | HIỆU CHUẨN MÔ HÌNH SỐ | |
| | Đối chiếu BXTEMT (Emitec 200CPSI| |
| | Độ lệch sai số chuẩn e < 5% | |
| +----------------------------------+ |
| │ |
| ▼ |
| +----------------------------------+ |
| | TỐI ƯU HÓA THÔNG SỐ (BXTct) | |
| | - Giảm 30% Pt/Rh (0.14g -> 0.10g| |
| | - Bổ sung CuO-MnO2 / CeO2-ZrO2 | |
| +----------------------------------+ |
| │ |
| ▼ |
| +----------------------------------+ |
| | CHẾ TẠO THỰC THỂ BXTct | |
| | Lõi kim loại dập lượn sóng | |
| | Quy trình nhúng phủ quay (Spin) | |
| +----------------------------------+ |
| │ |
| ▼ |
| +----------------------------------+ |
| | KIỂM CHỨNG TOÀN DIỆN | |
| | Thử nghiệm chu trình chuẩn | |
| | ECE R40 + EUDC với RON95,E10,E20| |
| +----------------------------------+ |
+----------------------------------------------------------------------------------------------------+
Quy trình nghiên cứu rigorous
- Đối tượng thử nghiệm: Động cơ xe máy Piaggio Liberty 150 (dung tích $154{,}8\text{ cm}^3$, đường kính $\times$ hành trình piston: $58 \times 58{,}6\text{ mm}$, tỷ số nén $10{,}5:1$, công suất cực đại $9{,}7\text{ kW}$ tại $7.750\text{ vòng/phút}$, mô-men xoắn cực đại $13\text{ Nm}$ tại $6.500\text{ vòng/phút}$, trang bị ECU phun xăng điện tử).
- Bộ xúc tác đối chứng và cải tiến:
- $\text{BXT}_{\text{EMT}}$ (Emitec - chuẩn Euro 3): Thể tích $0{,}2\text{ lít}$, chiều dài $0{,}1\text{ m}$, mật độ lỗ $200\text{ CPSI}$, chiều dày thành $1{,}8 \times 10^{-4}\text{ m}$, washcoat dày $1{,}3 \times 10^{-5}\text{ m}$, chứa $0{,}14\text{ g}$ kim loại quý với tỷ lệ khối lượng $\text{Pt/Rh} = 5{,}0:1{,}0$.
- $\text{BXT}_{\text{đc}}$: Hiệu chỉnh thông số kết cấu (tăng mật độ lỗ lên $300\text{ CPSI}$, giảm chiều dày thành vỏ).
- $\text{BXT}_m$: Thay thế toàn bộ kim loại quý bằng oxit hỗn hợp $\text{CuO-MnO}_2$ trên chất mang $\gamma\text{-Al}_2\text{O}_3-\text{CeO}_2-\text{ZrO}_2$.
- $\text{BXT}_{\text{ct}}$: Bộ xúc tác cải tiến kết hợp tối ưu: Giảm $30%$ khối lượng kim loại quý $(\text{Pt/Rh còn } 0{,}098\text{ g})$ và bổ sung $5\text{ wt}%$ xúc tác oxit $\text{CuO-MnO}_2$ (tỷ lệ $\text{Cu:Mn} = 1:2$).
- Giao thức thu thập dữ liệu: Thực hiện tại Trung tâm Nghiên cứu Động cơ, Nhiên liệu và Khí thải - Đại học Bách khoa Hà Nội trên băng thử Chassis Dynamometer CD 20 inch, phân tích khí xả bằng hệ thống Horiba MEXA-7100DE (đo liên tục $\text{CO/CO}_2$ bằng hồng ngoại không phân tán NDIR, HC bằng đầu dò ion hóa ngọn lửa FID, $\text{NO}_x$ bằng phương pháp phát quang hóa học CLD).
- Quy trình chế tạo: Sử dụng công nghệ phủ quay (spin coating) đồng đều lớp trung gian $\gamma\text{-Al}_2\text{O}_3$ hoạt hóa nhiệt độ cao, tẩm muối tiền chất $\text{H}_2\text{PtCl}_6$, $\text{Rh(NO}_3)_3$, $\text{Cu(NO}_3)_2$, $\text{Mn(NO}_3)_2$, sấy ở $120^\circ\text{C}$ trong $2\text{ giờ}$ và nung thiêu kết ở $550^\circ\text{C}$ trong $4\text{ giờ}$ dưới luồng khí kiểm soát.
Data và phân tích
Phân tích số liệu sử dụng thuật toán tối ưu hóa trong AVL-Boost kết hợp công cụ lập trình AUCI (AVL User Coding Interface). Hệ số truyền khối liên pha được tính toán qua phương trình cân bằng bảo toàn:
$$\rho_L \cdot \varepsilon_{\text{wcl}} \frac{\partial w_k^L}{\partial t} = \frac{\partial}{\partial y} \left( \rho_L \cdot D_{k,\text{eff}} \frac{\partial w_k^L}{\partial y} \right) + \sum_{i} v_{i,k} \cdot M_k \cdot r_i$$
Hệ số dư lượng không khí $\lambda$ được xác lập gián tiếp từ phổ thành phần khí xả qua phương trình Spindt/Brettschneider mở rộng:
$$\lambda = \frac{C_{\text{CO}2} + \frac{C{\text{CO}}}{2} + C_{\text{O}2} + \frac{C{\text{NO}}}{2} + \left( \frac{\alpha}{4} \cdot \frac{3{,}5}{3{,}5 + \frac{C_{\text{CO}}}{C_{\text{CO}2}}} - \frac{\varepsilon}{2} \right) \cdot (C{\text{CO}2} + C{\text{CO}})}{\left( 1 + \frac{\alpha}{4} - \frac{\varepsilon}{2} \right) \cdot \left( C_{\text{CO}2} + C{\text{CO}} + C_{\text{HC}} \right)}$$
Độ tin cậy của mô hình số được hiệu chuẩn với sai số tương đối giữa mô phỏng và thực nghiệm trên $\text{BXT}_{\text{EMT}}$ luôn nhỏ hơn $4{,}8%$ trên toàn bộ dải tốc độ từ $1.000$ đến $8.000\text{ vòng/phút}$.
Phát hiện đột phá và implications
Những phát hiện then chốt
- Sự nhạt hóa hòa khí và quy luật biến thiên phát thải thô: Khi chuyển đổi từ RON95 sang E10 và E20, do tỷ số $(A/F)_{st}$ giảm từ $14{,}7$ xuống $14{,}13$ (E10) và $13{,}57$ (E20), động cơ phun xăng điện tử không có cảm biến cồn bị lệch điểm cân bằng sang vùng hòa khí nhạt ($\lambda$ tăng từ $0{,}98$ lên $1{,}04 - 1{,}08$). Hệ quả là phát thải CO và HC trước xúc tác giảm lần lượt $32{,}4%$ và $24{,}6%$ đối với E20, nhưng phát thải $\text{NO}_x$ thô tăng vọt $34{,}8%$ do nồng độ oxy tự do trong buồng cháy dư thừa kết hợp với nhiệt độ cục bộ cao.
- Hiệu ứng cộng hưởng của vật liệu spinel $\text{Cu}_x\text{Mn}_y\text{O}_z$ trong việc khử $\text{NO}_x$: Khác với quan niệm truyền thống cho rằng chỉ có Rhodium mới có khả năng khử $\text{NO}_x$, mẫu xúc tác mới $\text{CuO-MnO}_2$ với tỷ lệ mol $\text{Cu:Mn} = 1:2$ đã kích hoạt phản ứng khử $\text{NO}$ bởi CO và $\text{C}_3\text{H}_6$ ở nhiệt độ trên $260^\circ\text{C}$, đạt hiệu suất khử $\text{NO}_x$ lên tới $86{,}5%$ ngay cả khi hòa khí hơi nhạt $(\lambda = 1{,}02)$.
- Hiện tượng nghịch lý về muội than (Coking Paradox) khi chạy E10/E20: Mặc dù xăng pha cồn làm giảm muội than tổng thể trong khí xả, nhưng trên bề mặt xúc tác kim loại quý $(\text{Pt/Rh})$, sự phân hủy yếm khí của các gốc hydrocarbon chưa cháy từ ethanol ở dải nhiệt độ $200-300^\circ\text{C}$ đã hình thành các đám kết tụ carbon dạng cầu (đường kính $20-50\text{ nm}$ quan sát qua SEM), chiếm $12-16%$ diện tích tâm hoạt tính. Sự có mặt của $\text{CeO}2-\text{ZrO}2$ trong $\text{BXT}{\text{ct}}$ đã cung cấp oxy mạng lưới $(\text{O}{\text{latt}})$, giúp tự làm sạch muội than thông qua phản ứng khí hóa carbon: $\text{C} + 2\text{CeO}_2 \rightarrow \text{CO}_2 + \text{Ce}_2\text{O}_3$.
- Hiệu suất vượt trội của bộ xúc tác cải tiến $\text{BXT}_{\text{ct}}$: Thử nghiệm theo chu trình ECE R40 + EUDC cho thấy $\text{BXT}{\text{ct}}$ đạt hiệu suất chuyển đổi tổng hợp: $\eta{\text{CO}} = 94{,}2%$, $\eta_{\text{HC}} = 91{,}8%$, và $\eta_{\text{NO}x} = 89{,}6%$ đối với nhiên liệu E20, vượt qua tiêu chuẩn Euro 3 và tiệm cận tiêu chuẩn Euro 4, trong khi lượng kim loại quý sử dụng giảm $30%$ ($0{,}098\text{ g}$ so với $0{,}14\text{ g}$ trên $\text{BXT}{\text{EMT}}$).
+----------------------------------------------------------------------------------------------------+
| HIỆU SUẤT CHUYỂN ĐỔI PHÁT THẢI CỦA CÁC BỘ XÚC TÁC TRÊN XE LIBERTY 150 (NHIÊN LIỆU E20) |
+----------------------+--------------------+--------------------+-----------------------------------+
| Bộ xúc tác | Hiệu suất CO (%) | Hiệu suất HC (%) | Hiệu suất NOx (%) |
+----------------------+--------------------+--------------------+-----------------------------------+
| BXTEMT (Cơ sở) | 88.5% | 85.2% | 76.4% (Suy giảm mạnh do λ > 1) |
| BXTm (100% CuO-MnO2) | 81.2% | 78.6% | 82.3% (Khử tốt nhưng cần T > 280C)|
| BXTct (Cải tiến Lai) | 94.2% | 91.8% | 89.6% (Tối ưu toàn diện, ít Pt/Rh)|
+----------------------+--------------------+--------------------+-----------------------------------+
Implications đa chiều
- Về mặt lý thuyết: Thiết lập cơ chế động học đa tâm (Dual-Site Catalytic Mechanism) mô tả sự tương hỗ giữa kim loại quý nhóm 8-10 $(\text{Pt, Rh})$ và oxit kim loại chuyển tiếp họ d $(\text{Cu, Mn})$, đóng góp dữ liệu thực nghiệm vào cơ sở dữ liệu động học quốc tế.
- Về mặt phương pháp luận: Chuẩn hóa quy trình mô phỏng liên kết 1D CFD (AVL-Boost) và giao diện AUCI, cho phép rút ngắn $70%$ thời gian thiết kế và thử nghiệm BXT cho các loại nhiên liệu mới.
- Về ứng dụng công nghiệp: Cung cấp giải pháp công nghệ phủ quay và công thức vật liệu xúc tác nội địa hóa hoàn toàn cho các nhà sản xuất xe máy tại Việt Nam (Piaggio, Honda, Yamaha), giảm giá thành chế tạo BXT từ $25-35%$.
- Về hoạch định chính sách: Cung cấp luận cứ khoa học vững chắc để Bộ Khoa học và Công nghệ cùng Bộ Giao thông Vận tải tự tin ban hành lộ trình bắt buộc áp dụng xăng sinh học E10/E20 mà không lo ngại nguy cơ gia tăng ô nhiễm $\text{NO}_x$ từ đội xe máy hiện hành.
Limitations và Future Research
Luận án thẳng thắn thừa nhận 4 giới hạn nghiên cứu:
- Giới hạn về độ bền dài hạn: Do điều kiện thời gian và kinh phí, thử nghiệm thực nghiệm mới thực hiện ở quy mô phòng thí nghiệm và chu trình tiêu chuẩn ngắn hạn (ECE R40 + EUDC), chưa thực hiện quy trình thử nghiệm độ bền nhiệt hóa $16.000 - 30.000\text{ km}$ trên đường thực tế theo tiêu chuẩn độ bền phát thải Euro 4/Euro 5.
- Bỏ qua động học các hợp chất trung gian chưa chuẩn hóa: Mô hình mô phỏng chưa tích hợp chi tiết chuỗi phản ứng phân hủy của các hợp chất carbonyl độc hại (acetaldehyde, formaldehyde, unburned ethanol) vốn phát sinh nhiều hơn khi chạy xăng pha cồn.
- Ảnh hưởng của hơi nước và sốc nhiệt: Luận án chưa mô hình hóa chi tiết quá trình ngưng tụ - bay hơi của lượng hơi nước gia tăng trong giai đoạn khởi động lạnh $(T < 100^\circ\text{C})$ và hiện tượng sốc nhiệt gây nứt vi mô lớp washcoat.
- Phạm vi đối tượng xe: Nghiên cứu chỉ tập trung trên dòng xe máy $150\text{ cm}^3$ làm mát cưỡng bức, chưa mở rộng cho động cơ ô tô nhiều xylanh có turbo tăng áp và hệ thống tuần hoàn khí xả (EGR).
Chương trình nghiên cứu tiếp theo (Future Research Agenda) trong giai đoạn tới:
- Mở rộng mô hình động học 3D CFD trên nền ANSYS Fluent kết hợp cơ chế phản ứng bề mặt chi tiết (detailed micro-kinetics gồm hơn 50 phản ứng trung gian).
- Thử nghiệm độ bền gia tốc (Accelerated Aging Test) ở $950^\circ\text{C}$ trong $100\text{ giờ}$ trên lò nung khí xả mô phỏng để đánh giá hiện tượng thiêu kết của hệ oxit lai.
- Nghiên cứu tích hợp hệ thống gia nhiệt điện trở hoặc cao tần dòng xoáy (Induction Heating) hỗ trợ BXT đạt nhiệt độ kích hoạt $350^\circ\text{C}$ ngay trong $10\text{ giây}$ đầu sau khởi động lạnh.
- Đánh giá khả năng tương thích của $\text{BXT}_{\text{ct}}$ với các mức pha trộn cồn cao hơn (E85) và nhiên liệu sinh học thế hệ mới (Bio-butanol, E-fuels).
Tác động và ảnh hưởng
- Tác động học thuật: Dự kiến tạo ra từ $25-40$ trích dẫn quốc tế trong vòng 3-5 năm trên các tạp chí uy tín thuộc danh mục Scopus Q1/Q2 (như Applied Catalysis B: Environmental, Fuel, Chemical Engineering Journal), trở thành tài liệu tham khảo nền tảng cho các nhóm nghiên cứu về phát thải tại Đông Nam Á.
- Chuyển đổi công nghiệp: Giúp các doanh nghiệp phụ trợ cơ khí và hóa chất trong nước tiếp cận công nghệ chế tạo lõi kim loại dập sóng và kỹ thuật phủ washcoat độ bám dính cao, giảm nhập siêu các bộ xử lý khí thải từ châu Âu và Trung Quốc.
- Tác động chính sách: Cung cấp cơ sở dữ liệu kỹ thuật trực tiếp cho Ủy ban Tiêu chuẩn Đo lường Chất lượng Quốc gia trong việc hoàn thiện Tiêu chuẩn Quốc gia (TCVN) về khí thải phương tiện giao thông sử dụng xăng sinh học E10/E20.
- Lợi ích xã hội và môi trường: Nếu áp dụng $\text{BXT}_{\text{ct}}$ trên toàn bộ $60\text{ triệu}$ xe máy lưu hành tại Việt Nam khi sử dụng E10/E20, lượng phát thải độc hại ước tính giảm hàng năm: giảm $180.000\text{ tấn CO}$, $45.000\text{ tấn HC}$ và $28.000\text{ tấn NO}x$, góp phần giảm thiểu ô nhiễm bụi mịn $\text{PM}{2{,}5}$ thứ cấp và hiện tượng sương mù quang hóa tại các đô thị đặc biệt như Hà Nội và TP. Hồ Chí Minh.
- Ý nghĩa quốc tế: Đóng góp giải pháp kỹ thuật chi phí thấp phù hợp với các nền kinh tế đang phát triển tại châu Á và Nam Mỹ (khu vực có lượng xe hai bánh áp đảo và đang đẩy mạnh nhiên liệu cồn).
Đối tượng hưởng lợi
- Nghiên cứu sinh và Giảng viên sau tiến sĩ (Doctoral Researchers): Tiếp cận bộ dữ liệu thực nghiệm toàn diện, phương pháp lập trình AUCI trong AVL-Boost và các hằng số động học phản ứng Arrhenius của hệ xúc tác mới.
- Các nhà khoa học cao cấp (Senior Academics): Kế thừa mô hình lý thuyết truyền khối - phản ứng đa tầng để mở rộng nghiên cứu sang xúc tác quang hóa, thu giữ carbon hoặc xử lý khí thải động cơ Hydro.
- Bộ phận Nghiên cứu & Phát triển (R&D) của các tập đoàn sản xuất ô tô, xe máy: Ứng dụng ngay công thức washcoat $\text{CuO-MnO}_2/\text{CeO}_2-\text{ZrO}_2$ nhằm tiết kiệm $30%$ chi phí kim loại quý trên mỗi đầu xe xuất xưởng.
- Cơ quan Quản lý Nhà nước và Hoạch định Chính sách: Sử dụng các bằng chứng định lượng để ban hành quy định kỹ thuật, lộ trình kiểm định khí xả định kỳ và chính sách trợ giá cho xăng sinh học E10/E20.
Câu hỏi chuyên sâu
1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?
Đóng góp độc đáo nhất là việc mở rộng Lý thuyết Động học Xúc tác dị thể Langmuir-Hinshelwood cho hệ thống hòa khí không cân bằng $(\lambda \neq 1)$. Luận án đã giải mã định lượng cơ chế tương tác giữa oxit kim loại chuyển tiếp hóa trị kép $\text{Cu}^{2+}/\text{Cu}^+$ và $\text{Mn}^{4+}/\text{Mn}^{3+}$ với kim loại quý $\text{Pt/Rh}$, chứng minh rằng spinel $\text{Cu}_x\text{Mn}_y\text{O}_z$ đóng vai trò như một "bộ đệm điện tử" và trạm trung chuyển oxy, giúp duy trì hiệu suất khử $\text{NO}_x$ trên $86%$ ngay cả trong điều kiện khí xả giàu oxy do hòa khí nhạt khi sử dụng xăng E20.
2. Điểm đổi mới cốt lõi trong phương pháp nghiên cứu khi so sánh với các công trình quốc tế trước đây?
So với nghiên cứu thực nghiệm thuần túy của Al-Hasan (2003), Li-Wei Jia et al. (2010) hoặc mô phỏng đơn giản của T. Zhu (2016), luận án đã thiết lập quy trình nghiên cứu khép kín từ mô hình hóa đa pha số 1D (sử dụng AUCI trong AVL-Boost) đến chế tạo thực thể BXT lõi kim loại bằng công nghệ phủ quay và kiểm chứng động lực học trên băng thử chassis CD 20". Phương pháp này cho phép phân tách và định lượng chính xác từng yếu tố cản trở (truyền khối màng, khuếch tán lỗ xốp, tốc độ phản ứng Arrhenius) trong điều kiện vận hành thực tế của xe máy.
3. Phát hiện bất ngờ nhất (surprising finding) thu được từ dữ liệu thực nghiệm là gì?
Phát hiện bất ngờ nhất là hiện tượng "Nghịch lý muội than bề mặt" (Surface Coking Paradox): Mặc dù xăng pha cồn E10/E20 làm giảm phát thải muội than tổng thể trong buồng cháy, nhưng trên bề mặt xúc tác kim loại quý $\text{Pt/Rh}$, nồng độ hạt carbon kết tụ lại cao hơn so với xăng khoáng nếu không có phụ gia giải phóng oxy. Điều này được giải thích do các gốc alcohol chưa cháy bị phân hủy yếm khí thành oligomer trên các tâm Pt hoạt tính cao ở dải nhiệt độ $200-300^\circ\text{C}$.
4. Luận án có cung cấp quy trình tái lặp thực nghiệm (Replication Protocol) hoàn chỉnh không?
Hoàn toàn có. Luận án cung cấp chi tiết:
- Thông số hình học lõi BXT ($200\text{ CPSI}$, đường kính, chiều dài, thể tích $0{,}2\text{ l}$).
- Bảng thông số động học phản ứng (Năng lượng hoạt hóa $E_i$, hằng số trước mũ $A_i$).
- Quy trình nồng độ dung dịch muối tẩm $(\text{Pt, Rh, Cu, Mn})$, nhiệt độ sấy $(120^\circ\text{C})$ và nung thiêu kết $(550^\circ\text{C})$.
- Toàn bộ chu trình vận hành thử nghiệm ECE R40 + EUDC trên băng thử chassis Horiba MEXA-7100DE.
5. Chương trình nghiên cứu 10 năm (10-Year Research Agenda) được định hình ra sao?
- Giai đoạn 1 (1-3 năm): Tối ưu hóa độ bền nhiệt hóa $30.000\text{ km}$, tích hợp cảm biến đo cồn quang học (optical flex-fuel sensor) để ECU tự động điều chỉnh bản đồ phun xăng thời gian thực.
- Giai đoạn 2 (4-6 năm): Phát triển hệ xúc tác bốn thành phần (Four-Way Catalyst - FWC) tích hợp lọc hạt cặn $(\text{GPF})$ xử lý đồng thời hạt bụi mịn siêu nhỏ $(\text{PM}_{0{,}1})$ và khí thải độc hại trên động cơ phun xăng trực tiếp (GDI).
- Giai đoạn 3 (7-10 năm): Chuyển giao công nghệ xúc tác đa pha tự phục hồi (Self-healing Catalysts) ứng dụng cho động cơ đốt trong sử dụng nhiên liệu hydro và amoniac xanh, hướng tới phát thải ròng bằng 0 (Net Zero 2050).
Kết luận
- Luận án đã giải quyết thành công mâu thuẫn kỹ thuật giữa việc sử dụng nhiên liệu xăng pha cồn (E10, E20) và hiệu suất xử lý khí thải của bộ xúc tác ba thành phần trên xe máy thông qua việc kết hợp tối ưu giữa mô phỏng số và thực nghiệm.
- Xây dựng và hiệu chỉnh thành công mô hình mô phỏng động học phản ứng hóa học dị thể của BXT trên phần mềm AVL-Boost với sai số dưới $5%$, xác lập cơ sở dữ liệu động học Arrhenius cho 6 phản ứng chuyển hóa cốt lõi.
- Phát triển thành công hệ vật liệu xúc tác mới gốc oxit kim loại chuyển tiếp $\text{CuO-MnO}_2$ kết hợp lớp nền $\text{CeO}_2-\text{ZrO}_2$, cho phép thay thế $30%$ khối lượng kim loại quý $(\text{Pt/Rh})$ đắt tiền mà vẫn nâng cao hiệu quả xử lý khí thải.
- Làm chủ quy trình công nghệ chế tạo BXT lõi kim loại bằng phương pháp phủ quay, chế tạo thành công bộ xúc tác cải tiến $\text{BXT}{\text{ct}}$ đạt hiệu suất chuyển đổi vượt trội: $\eta{\text{CO}} = 94{,}2%$, $\eta_{\text{HC}} = 91{,}8%$, và $\eta_{\text{NO}_x} = 89{,}6%$ đối với nhiên liệu E20 theo chu trình thử chuẩn ECE R40 + EUDC trên xe Piaggio Liberty 150.
- Tạo ra bước đột phá về công nghệ nội địa hóa hệ thống xử lý khí xả, cung cấp cơ sở khoa học xác đáng hỗ trợ Chính phủ mở rộng lộ trình phối trộn nhiên liệu sinh học quy mô toàn quốc, đóng góp trực tiếp vào mục tiêu giảm phát thải khí nhà kính và bảo vệ môi trường không khí tại Việt Nam.
