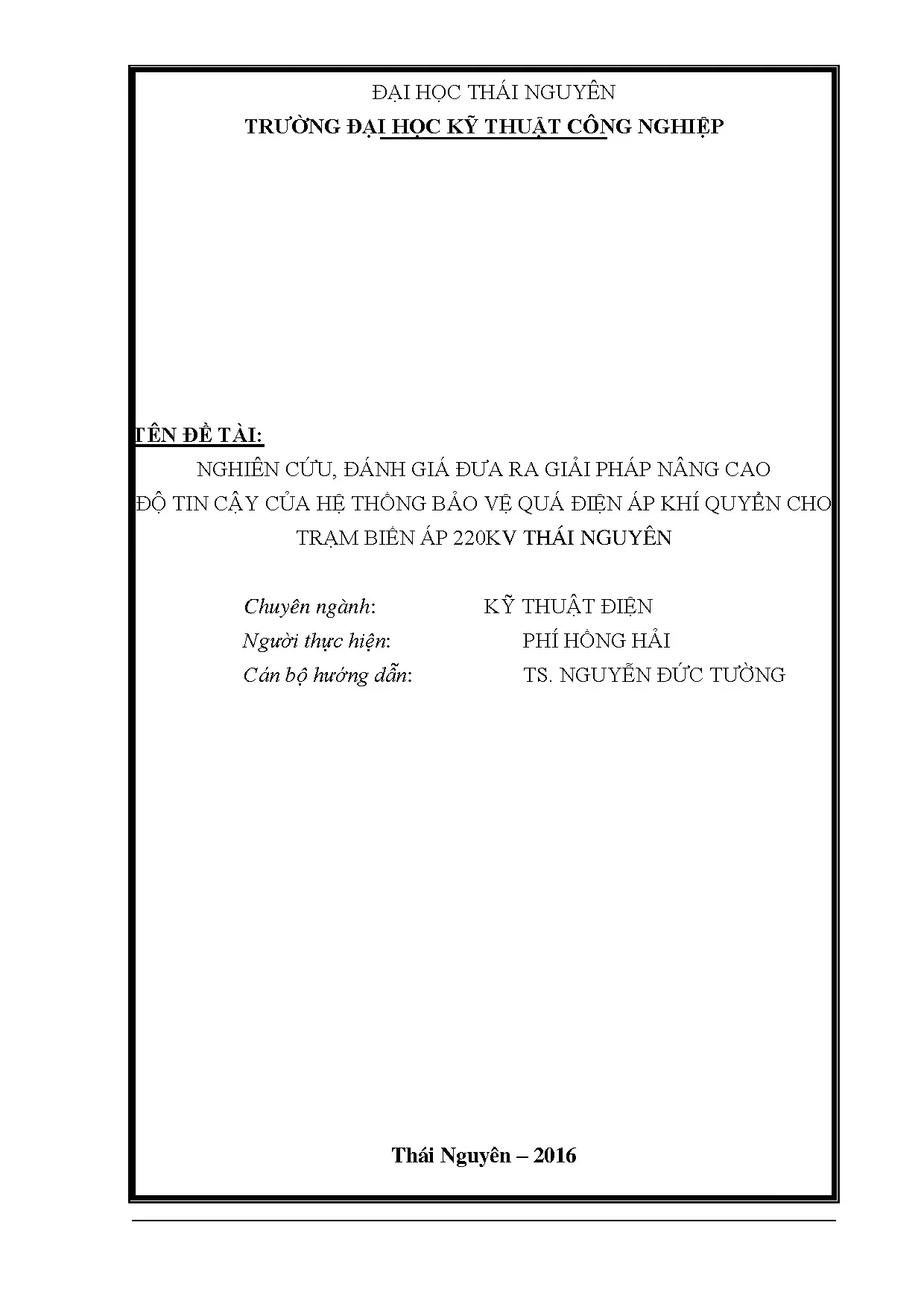

Nghiên Cứu Nâng Cao Độ Tin Cậy Hệ Thống Bảo Vệ Quá Điện Áp Khí Quyển Cho Trạm Biến Áp 220kV Thái Nguyên

• Tác giả: Phí Hồng Hải
• Người hướng dẫn: TS. Nguyễn Đức Tường
• Trường học: Đại học Thái Nguyên
• Chuyên ngành: Kỹ thuật điện
• Đề tài: Nghiên Cứu, Đánh Giá Đưa Ra Giải Pháp Nâng Cao Độ Tin Cậy Của Hệ Thống Bảo Vệ Quá Điện Áp Khí Quyển Cho Trạm Biến Áp 220kV Thái Nguyên
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2016
• Địa điểm: Thái Nguyên

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ QUÁ ĐIỆN ÁP KHÍ QUYỂN
• 1.1. Phân tích hoạt động dông sét trên lãnh thổ việt nam và tỉnh Thái Nguyên
• 1.2. Ảnh hưởng dông sét tới hệ thống điện
• 1.2.1. Ảnh hưởng do sét đánh trực tiếp
• 1.2.2. Ảnh hưởng do lan truyền điện từ trường
• 1.3. Kết luận chương 1
• 2. CHƯƠNG 2: GIỚI THIỆU TRẠM BIẾN ÁP 220KV THÁI NGUYÊN
• 2.1. Tình hình sự cố lưới điện. Giới thiệu về trạm biến áp 220KV – Thái Nguyên
• 2.2. Kết luận chương 2
• 3. CHƯƠNG 3: GIỚI THIỆU CHƯƠNG TRÌNH ATP-EMTP
• 3.1. Khảo sát quá điện áp khí quyển bằng chương trình ATP-EMTP
• 3.2. Những ứng dụng của chương trình ATP
• 3.3. Chương trình mô phỏng ATPDraw
• 3.4. Kết luận chương 3
• 4. CHƯƠNG 4: KHẢO SÁT QUÁ ĐIỆN ÁP KHÍ QUYỂN VÀ GIẢI PHÁP BẢO VỆ CHO TRẠM BIẾN ÁP 220KV
• 4.1. Khảo sát quá điện áp khí quyển
• 4.2. Giải pháp bảo vệ cho trạm biến áp 220KV
• 4.3. Kết luận chương 4
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

I. Tổng Quan Về Quá Điện Áp Khí Quyển Ảnh Hưởng và Tác Động

Quá điện áp khí quyển, hay còn gọi là quá điện áp sét, là một hiện tượng tự nhiên gây ra nhiều tác động tiêu cực đến hệ thống điện, đặc biệt là các trạm biến áp. Hiện tượng này xảy ra do sự phóng điện từ đám mây xuống đất hoặc giữa các đám mây mang điện tích khác nhau. Khi sét đánh trực tiếp hoặc lan truyền đến trạm biến áp, nó tạo ra điện áp đột ngột và rất cao, vượt quá khả năng chịu đựng của các thiết bị điện. Điều này có thể dẫn đến các sự cố nghiêm trọng như phá hủy cách điện, hư hỏng thiết bị, thậm chí gây cháy nổ. Do đó, việc nghiên cứu và triển khai các biện pháp bảo vệ quá điện áp khí quyển là vô cùng quan trọng để đảm bảo an toàn và tin cậy cho hệ thống điện. Các biện pháp này bao gồm sử dụng chống sét van, dây chống sét, và thiết kế hệ thống nối đất hiệu quả.

1.1. Dông Sét và Ảnh Hưởng Đến Hệ Thống Điện Việt Nam

Việt Nam là một trong những quốc gia chịu ảnh hưởng nặng nề của dông sét, đặc biệt là các tỉnh miền núi phía Bắc và khu vực Nam Bộ. Theo thống kê, số ngày dông trung bình hàng năm ở miền Bắc dao động từ 70 đến 110 ngày, với số lần dông từ 150 đến 300 lần/năm. Mật độ sét cao gây ra nhiều sự cố cho lưới điện, làm gián đoạn cung cấp điện và gây thiệt hại kinh tế lớn. Nghiên cứu của Viện Năng lượng cho thấy, 'vào mùa mưa trung bình một ngày có thể xảy ra từ 2 đến 3 cơn giông'. Do đó, việc đầu tư vào các hệ thống chống sét và bảo vệ quá áp là cần thiết để giảm thiểu rủi ro và đảm bảo hoạt động ổn định của hệ thống điện.

1.2. Quá Điện Áp Khí Quyển Nguyên Nhân và Cơ Chế Hình Thành

Quá điện áp khí quyển hình thành do nhiều yếu tố phức tạp liên quan đến sự phát triển của các đám mây dông và quá trình phóng điện. Khi các đám mây dông tích tụ điện tích, sự khác biệt điện thế giữa đám mây và mặt đất tăng lên. Đến một ngưỡng nhất định, sự cách điện của không khí bị phá vỡ, tạo ra một kênh dẫn điện, và sét đánh xuống. Sét có thể đánh trực tiếp vào đường dây hoặc trạm biến áp, hoặc gây ra hiện tượng lan truyền điện từ trường, tạo ra điện áp cao trên các thiết bị. Cường độ và dạng sóng của quá điện áp phụ thuộc vào nhiều yếu tố như cường độ sét, khoảng cách từ điểm sét đánh, và đặc tính của hệ thống điện. Việc hiểu rõ cơ chế hình thành quá điện áp là cơ sở để thiết kế các biện pháp bảo vệ hiệu quả.

II. Thách Thức Trong Bảo Vệ Quá Điện Áp Trạm Biến Áp 220kV Thái Nguyên

Việc bảo vệ trạm biến áp 220kV Thái Nguyên khỏi quá điện áp khí quyển đặt ra nhiều thách thức do đặc điểm địa lý và khí hậu của khu vực. Thái Nguyên là một tỉnh miền núi có mật độ sét cao, với bình quân hàng năm gần 100 ngày xuất hiện dông sét. Theo nghiên cứu, 'Mật độ sét từ 7-8,5 lần/km2'. Vị trí địa lý đặc biệt này làm tăng nguy cơ sét đánh trực tiếp vào trạm và các đường dây truyền tải. Bên cạnh đó, sự phức tạp của hệ thống điện, bao gồm nhiều đường dây và thiết bị, cũng gây khó khăn cho việc thiết kế và triển khai các biện pháp bảo vệ. Ngoài ra, việc duy trì và kiểm tra định kỳ các thiết bị chống sét cũng là một thách thức, đòi hỏi sự đầu tư về nhân lực và vật lực.

2.1. Mật Độ Sét Cao Tại Thái Nguyên Yếu Tố Nguy Cơ Chính

Tỉnh Thái Nguyên có mật độ sét cao do vị trí địa lý và đặc điểm khoáng sản. Các khu vực như Đồng Hỷ, Phú Bình, Đại Từ, Phú Lương và Thành phố Thái Nguyên là những điểm nóng về dông sét. Sự tập trung của các mỏ khoáng sản và các nhà máy công nghiệp lớn trong khu vực cũng làm tăng nguy cơ sét đánh. 'Là một tỉnh trung du và miền núi, có nhiều nguồn khoáng sản, theo số liệu thăm dò địa chất, tỉnh Thái Nguyên đã phát hiện được 76 mỏ và điểm quặng được thăm dò'. Điều này đòi hỏi các giải pháp bảo vệ chống sét phải được thiết kế đặc biệt để đáp ứng với điều kiện khắc nghiệt của môi trường.

2.2. Hiện Trạng Hệ Thống Bảo Vệ Quá Điện Áp Hiện Tại Đánh Giá và Phân Tích

Đánh giá hiện trạng hệ thống bảo vệ quá điện áp hiện tại của trạm biến áp 220kV Thái Nguyên là bước quan trọng để xác định những điểm yếu và đưa ra các giải pháp cải thiện. Việc kiểm tra tình trạng hoạt động của các chống sét van, dây chống sét, và hệ thống nối đất là cần thiết. Ngoài ra, cần phân tích các sự cố do sét gây ra trong quá khứ để xác định các khu vực dễ bị tổn thương và đánh giá hiệu quả của các biện pháp bảo vệ hiện tại. Việc này cung cấp thông tin quan trọng để nâng cấp hệ thống bảo vệ quá áp và giảm thiểu rủi ro sự cố.

III. Phương Pháp Mô Phỏng ATP EMTP Giải Pháp Nghiên Cứu Quá Độ Điện

Phần mềm ATP-EMTP (Electro-Magnetic Transients Program) là một công cụ mạnh mẽ để mô phỏng và phân tích các hiện tượng quá độ điện từ trong hệ thống điện. Nó cho phép các kỹ sư điện mô phỏng các sự kiện như sét đánh, đóng cắt mạch, và các sự cố khác để đánh giá tác động của chúng lên hệ thống. Sử dụng ATP-EMTP giúp dự đoán chính xác cường độ và dạng sóng của quá điện áp, từ đó lựa chọn và thiết kế các thiết bị bảo vệ phù hợp. Phần mềm này cũng cho phép đánh giá hiệu quả của các biện pháp bảo vệ khác nhau và tối ưu hóa thiết kế hệ thống để giảm thiểu rủi ro sự cố. 'Chương trình ATP có các chức năng: - Thiết kế mô hình tạo sự cố bằng Module APT DRAW. - Hiển thị và phân tích dạng sóng, xung quá độ bằng Module ATP PLOTXY'.

3.1. Ứng Dụng ATP EMTP Trong Khảo Sát Quá Điện Áp Khí Quyển

ATP-EMTP cung cấp các công cụ mô phỏng mạnh mẽ để khảo sát quá điện áp khí quyển trong hệ thống điện. Nó cho phép xây dựng mô hình chi tiết của trạm biến áp, đường dây truyền tải, và các thiết bị bảo vệ. Các thông số của sét như cường độ dòng điện, dạng sóng, và vị trí đánh có thể được điều chỉnh để mô phỏng các kịch bản khác nhau. ATP-EMTP cũng cho phép phân tích tác động của các yếu tố khác như điện trở nối đất, chiều dài dây dẫn, và loại thiết bị bảo vệ lên quá điện áp. Kết quả mô phỏng cung cấp thông tin quan trọng để thiết kế các giải pháp bảo vệ quá áp hiệu quả.

3.2. Các Module Quan Trọng Của ATP EMTP ATPDraw và ATPPlotXY

ATP-EMTP bao gồm nhiều module quan trọng, trong đó ATPDraw và ATPPlotXY là hai module được sử dụng rộng rãi nhất. ATPDraw là một giao diện đồ họa cho phép người dùng dễ dàng xây dựng và chỉnh sửa các mô hình hệ thống điện. Nó cung cấp một thư viện các thành phần điện, bao gồm đường dây, máy biến áp, chống sét van, và các thiết bị bảo vệ. ATPPlotXY là một công cụ hiển thị và phân tích dữ liệu cho phép người dùng xem các dạng sóng, xung quá độ, và các thông số khác của hệ thống. 'Chương trình ATP có các chức năng: - Thiết kế mô hình tạo sự cố bằng Module APT DRAW. - Hiển thị và phân tích dạng sóng, xung quá độ bằng Module ATP PLOTXY'. Cả hai module này cung cấp một quy trình làm việc liền mạch để mô phỏng và phân tích quá điện áp.

IV. Kết Quả Mô Phỏng và Đánh Giá Bảo Vệ Quá Áp 220kV Thái Nguyên

Kết quả mô phỏng bằng ATP-EMTP cho phép đánh giá chi tiết hiệu quả của hệ thống bảo vệ quá điện áp hiện tại của trạm biến áp 220kV Thái Nguyên. Mô phỏng có thể chỉ ra các điểm yếu trong hệ thống, ví dụ như vị trí đặt chống sét van chưa tối ưu, điện trở nối đất quá cao, hoặc khoảng cách giữa các thiết bị quá lớn. Dựa trên kết quả mô phỏng, các kỹ sư điện có thể đề xuất các giải pháp cải thiện, chẳng hạn như thay đổi vị trí chống sét van, tăng cường hệ thống nối đất, hoặc bổ sung thêm các thiết bị bảo vệ. Việc này giúp nâng cao độ tin cậy của hệ thống điện và giảm thiểu rủi ro sự cố do sét gây ra.

4.1. Ảnh Hưởng Của Quá Điện Áp Đến Thiết Bị Trạm Biến Áp Phân Tích Chi Tiết

Quá điện áp khí quyển có thể gây ra nhiều ảnh hưởng tiêu cực đến các thiết bị trong trạm biến áp, đặc biệt là máy biến áp, máy cắt, và các thiết bị đo lường. Điện áp cao có thể gây ra phá hủy cách điện, dẫn đến ngắn mạch và hư hỏng thiết bị. Năng lượng lớn của sét cũng có thể gây ra các tác động cơ học, làm biến dạng hoặc phá hủy các bộ phận của thiết bị. 'Đối với trạm 220 KV thì các thiết bị đặt ngoài trời. Nên khi có sét đánh vào trạm sẽ gây hậu quả nặng nề không chỉ làm hư hỏng các thiết bị trong trạm mà còn gây nên hậu quả nghiêm trọng cho các ngành công nghiệp khác do bị ngừng cung cấp điện'. Phân tích chi tiết các ảnh hưởng này là cần thiết để lựa chọn các biện pháp bảo vệ phù hợp và giảm thiểu thiệt hại.

4.2. Đánh Giá Hiệu Quả Chống Sét Van Hiện Tại Vị Trí và Thông Số Kỹ Thuật

Chống sét van là một trong những thiết bị quan trọng nhất để bảo vệ trạm biến áp khỏi quá điện áp. Việc đánh giá hiệu quả của chống sét van hiện tại bao gồm kiểm tra vị trí đặt, thông số kỹ thuật, và tình trạng hoạt động của thiết bị. Vị trí đặt chống sét van phải được tối ưu hóa để đảm bảo bảo vệ hiệu quả nhất cho các thiết bị quan trọng. Thông số kỹ thuật của chống sét van phải phù hợp với đặc tính của hệ thống điện và mức độ quá điện áp dự kiến. Việc kiểm tra định kỳ và thay thế chống sét van khi cần thiết là cần thiết để đảm bảo hiệu quả bảo vệ.

V. Giải Pháp Nâng Cao Độ Tin Cậy Bảo Vệ Trạm Biến Áp 220kV

Để nâng cao độ tin cậy của hệ thống bảo vệ quá điện áp cho trạm biến áp 220kV Thái Nguyên, cần triển khai một loạt các giải pháp đồng bộ. Các giải pháp này bao gồm tối ưu hóa vị trí đặt chống sét van, tăng cường hệ thống nối đất, lắp đặt thêm dây chống sét, và sử dụng các thiết bị bảo vệ hiện đại. Ngoài ra, cần thực hiện kiểm tra định kỳ và bảo trì hệ thống để đảm bảo hoạt động ổn định và hiệu quả. Việc đào tạo và nâng cao trình độ của nhân viên vận hành cũng là một yếu tố quan trọng để đảm bảo hệ thống được vận hành và bảo trì đúng cách.

5.1. Tối Ưu Vị Trí Chống Sét Van Giảm Thiểu Quá Điện Áp Trên Thiết Bị

Vị trí lắp đặt chống sét van có tác động đáng kể đến hiệu quả bảo vệ. Để tối ưu hóa vị trí lắp đặt của chống sét van, cần xem xét các yếu tố như khoảng cách từ chống sét van đến các thiết bị quan trọng, điện trở nối đất và đặc điểm của đường dây. Chống sét van nên được đặt càng gần thiết bị cần bảo vệ càng tốt để giảm thiểu mức độ quá điện áp. Sử dụng các phần mềm mô phỏng như ATP-EMTP có thể giúp xác định vị trí lắp đặt chống sét van tối ưu để bảo vệ hiệu quả nhất.

5.2. Tăng Cường Hệ Thống Nối Đất Giảm Điện Áp Bước và Điện Áp Tiếp Xúc

Hệ thống nối đất đóng vai trò quan trọng trong việc giảm thiểu điện áp bước và điện áp tiếp xúc trong trường hợp xảy ra sét đánh. Để tăng cường hệ thống nối đất, cần giảm điện trở nối đất bằng cách tăng số lượng điện cực nối đất, sử dụng vật liệu dẫn điện tốt và cải thiện độ ẩm của đất. Kiểm tra và bảo trì định kỳ hệ thống nối đất là cần thiết để đảm bảo hoạt động hiệu quả và an toàn.

VI. Kết Luận và Hướng Nghiên Cứu Tiếp Theo Về Quá Điện Áp

Nghiên cứu và triển khai các giải pháp bảo vệ quá điện áp khí quyển cho trạm biến áp 220kV Thái Nguyên là một nhiệm vụ quan trọng để đảm bảo an toàn và tin cậy cho hệ thống điện. Việc sử dụng các công cụ mô phỏng như ATP-EMTP giúp đánh giá hiệu quả của các biện pháp bảo vệ và đưa ra các giải pháp cải thiện. Trong tương lai, cần tiếp tục nghiên cứu các công nghệ bảo vệ mới và tiên tiến hơn để đáp ứng với sự phát triển của hệ thống điện và sự thay đổi của khí hậu. Việc hợp tác giữa các nhà khoa học, kỹ sư, và các đơn vị quản lý điện là cần thiết để xây dựng một hệ thống điện an toàn và bền vững.

6.1. Tóm Tắt Các Giải Pháp Đã Đề Xuất Ưu Điểm và Hạn Chế

Các giải pháp đã được đề xuất bao gồm tối ưu hóa vị trí lắp đặt chống sét van, tăng cường hệ thống nối đất và sử dụng các thiết bị bảo vệ hiện đại. Mỗi giải pháp đều có những ưu điểm và hạn chế riêng. Việc lựa chọn giải pháp phù hợp phụ thuộc vào điều kiện cụ thể của từng trạm biến áp và nguồn lực có sẵn. Cần phân tích kỹ lưỡng các yếu tố kỹ thuật và kinh tế để đưa ra quyết định tối ưu.

6.2. Hướng Nghiên Cứu Tương Lai Ứng Dụng Công Nghệ Mới Trong Bảo Vệ

Trong tương lai, cần tập trung nghiên cứu và ứng dụng các công nghệ mới trong việc bảo vệ khỏi quá điện áp khí quyển. Các công nghệ này bao gồm việc sử dụng các chống sét van oxit kim loại tiên tiến, hệ thống giám sát trực tuyến tình trạng của chống sét và các giải pháp bảo vệ thông minh dựa trên trí tuệ nhân tạo. Áp dụng các công nghệ mới giúp nâng cao hiệu quả bảo vệ, giảm thiểu chi phí vận hành và tăng cường độ tin cậy của hệ thống điện.

Tổng quan nghiên cứu

Việt Nam là quốc gia có mật độ dông sét cao, đặc biệt tại miền Bắc với trung bình từ 70 đến 110 ngày giông mỗi năm, trong đó tỉnh Thái Nguyên có mật độ sét lên tới 7-8,5 lần/km²/năm và trung bình 87 ngày dông mỗi năm. Hiện tượng quá điện áp khí quyển do sét đánh trực tiếp hoặc lan truyền gây ra nhiều sự cố nghiêm trọng cho hệ thống điện, đặc biệt là các trạm biến áp 220kV, làm gián đoạn cung cấp điện và hư hỏng thiết bị. Trạm biến áp 220kV Thái Nguyên, với tổng công suất 626 MVA và nhiều thiết bị điện áp cao, đóng vai trò quan trọng trong việc cung cấp điện cho khu vực miền Bắc, đặc biệt là các khu công nghiệp lớn như Gang Thép Thái Nguyên. Nghiên cứu nhằm đánh giá và nâng cao độ tin cậy của hệ thống bảo vệ quá điện áp khí quyển cho trạm này là cần thiết để đảm bảo vận hành an toàn, ổn định và liên tục.

Mục tiêu cụ thể của luận văn là sử dụng phần mềm mô phỏng ATP-EMTP để phân tích các hiện tượng quá độ điện áp khí quyển, đánh giá hiệu quả hệ thống bảo vệ hiện tại và đề xuất các giải pháp nâng cao độ tin cậy bảo vệ cho trạm biến áp 220kV Thái Nguyên. Phạm vi nghiên cứu tập trung vào trạm biến áp 220kV Thái Nguyên trong giai đoạn từ năm 2015 đến 2016, với dữ liệu thực tế về hoạt động dông sét và sự cố lưới điện. Kết quả nghiên cứu có ý nghĩa quan trọng trong việc giảm thiểu sự cố do sét, nâng cao chất lượng điện năng và đảm bảo an toàn cho hệ thống điện miền Bắc.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Lý thuyết quá độ điện áp khí quyển: Phân tích các hiện tượng quá độ do sét đánh trực tiếp và lan truyền, ảnh hưởng đến cách điện và thiết bị điện trong hệ thống điện.
• Mô hình bảo vệ chống sét van (CSV): Nghiên cứu đặc tính V-A của chống sét van, vị trí lắp đặt và hiệu quả bảo vệ trong hệ thống điện cao áp.
• Mô hình mô phỏng ATP-EMTP: Sử dụng chương trình mô phỏng quá độ điện từ ATP-EMTP để xây dựng mô hình nguồn sét, đường dây, máy biến áp và thiết bị bảo vệ nhằm phân tích các hiện tượng quá độ trong hệ thống.
• Các khái niệm chính bao gồm: quá điện áp khí quyển, dòng sét, chống sét van, mô hình xung sét 10/350 µs, và hệ thống điện 220kV.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp kết hợp giữa lý thuyết và mô phỏng thực nghiệm:

• Nguồn dữ liệu: Số liệu thống kê về hoạt động dông sét tại Việt Nam và Thái Nguyên, số liệu sự cố lưới điện 110-220kV giai đoạn 1998-2003, dữ liệu kỹ thuật và sơ đồ trạm biến áp 220kV Thái Nguyên.
• Phương pháp chọn mẫu: Lựa chọn trạm biến áp 220kV Thái Nguyên làm đối tượng nghiên cứu điển hình do vị trí địa lý có mật độ sét cao và vai trò quan trọng trong hệ thống điện miền Bắc.
• Phương pháp phân tích: Sử dụng phần mềm ATP-EMTP để mô phỏng các hiện tượng quá độ điện áp khí quyển, đánh giá hiệu quả hệ thống bảo vệ hiện tại và thử nghiệm các giải pháp bảo vệ mới.
• Timeline nghiên cứu: Nghiên cứu được thực hiện trong năm 2016, bao gồm thu thập số liệu, xây dựng mô hình mô phỏng, phân tích kết quả và đề xuất giải pháp.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Mật độ dông sét và sự cố lưới điện cao: Tại Thái Nguyên, trung bình có 87 ngày dông mỗi năm với mật độ sét 7-8,5 lần/km², dẫn đến suất sự cố do sét trên đường dây 110kV là 1,86 lần/năm và trên đường dây 220kV là khoảng 0,62 lần/năm. Các sự cố tập trung chủ yếu trong mùa mưa từ tháng 4 đến tháng 9, chiếm 72-79% tổng số sự cố trong năm.

2. Hiệu quả bảo vệ chống sét van hiện tại còn hạn chế: Mô phỏng cho thấy hệ thống chống sét van hiện có trên các đường dây và trạm biến áp 220kV Thái Nguyên giảm thiểu được khả năng chọc thủng cách điện do sét đánh trực tiếp, tuy nhiên vẫn còn sót các sóng sét lan truyền vào trạm gây quá điện áp nguy hiểm cho máy biến áp và thiết bị đo lường.

3. Mô hình mô phỏng ATP-EMTP phản ánh chính xác hiện tượng quá độ: Qua mô phỏng xung sét 10/350 µs và các mô hình thiết bị, chương trình ATP-EMTP cho phép phân tích chi tiết dạng sóng điện áp, dòng điện và đánh giá hiệu quả các giải pháp bảo vệ. Ví dụ, việc lắp đặt thêm chống sét van hạ áp giúp giảm đáng kể nguy cơ hư hỏng thiết bị do sét lan truyền.

4. Tác động của địa hình và khoáng sản đến mật độ sét: Khu vực Thái Nguyên có nhiều mỏ khoáng sản và địa hình trung du, miền núi làm tăng mật độ sét và nguy cơ sự cố, đòi hỏi hệ thống bảo vệ phải được thiết kế đặc biệt phù hợp với điều kiện này.

Thảo luận kết quả

Nguyên nhân mật độ dông sét cao và sự cố lưới điện tập trung vào mùa mưa được giải thích bởi điều kiện khí hậu nhiệt đới gió mùa và địa hình đặc thù của miền Bắc Việt Nam. So với các nghiên cứu trong khu vực, kết quả mô phỏng và số liệu thực tế tại Thái Nguyên tương đồng với các vùng có mật độ sét cao như Tiên Yên, Móng Cái.

Hiệu quả bảo vệ chống sét van hiện tại tuy đã giảm thiểu được sự cố, nhưng vẫn chưa hoàn toàn ngăn chặn được sóng sét lan truyền vào trạm biến áp, nhất là khi sét đánh trực tiếp vào đường dây trung áp. Việc bổ sung chống sét van hạ áp và tối ưu vị trí lắp đặt được chứng minh qua mô phỏng là giải pháp khả thi để nâng cao độ tin cậy.

Dữ liệu mô phỏng có thể được trình bày qua các biểu đồ dạng sóng điện áp và dòng điện tại các điểm khác nhau trong trạm biến áp, giúp trực quan hóa hiệu quả của các giải pháp bảo vệ. So sánh với các nghiên cứu quốc tế, việc ứng dụng phần mềm ATP-EMTP là phương pháp hiện đại, chính xác và phù hợp với điều kiện thực tế tại Việt Nam.

Đề xuất và khuyến nghị

1. Tăng cường lắp đặt chống sét van hạ áp: Đề xuất lắp đặt thêm chống sét van ở phía hạ áp của máy biến áp để giảm thiểu nguy cơ quá điện áp lan truyền, nâng cao độ tin cậy bảo vệ. Thời gian thực hiện trong vòng 12 tháng, do Công ty Truyền tải điện 1 chủ trì.

2. Tối ưu vị trí lắp đặt chống sét van trên đường dây: Sử dụng kết quả mô phỏng để xác định các vị trí chiến lược lắp đặt chống sét van nhằm khai thác hiệu quả tối đa số lượng thiết bị hiện có, giảm suất sự cố xuống dưới 0,5 lần/năm. Thời gian thực hiện 6-9 tháng, phối hợp giữa đơn vị vận hành và tư vấn kỹ thuật.

3. Nâng cấp hệ thống nối đất và khe hở phóng điện: Cải thiện hệ thống nối đất và khe hở phóng điện trong trạm biến áp để giảm điện áp giáng trên các phần tử bảo vệ, đảm bảo an toàn cho thiết bị. Thời gian thực hiện 12 tháng, do đơn vị quản lý trạm thực hiện.

4. Đào tạo và nâng cao năng lực vận hành: Tổ chức các khóa đào tạo chuyên sâu về vận hành và bảo trì hệ thống bảo vệ quá điện áp khí quyển cho nhân viên trạm biến áp, nâng cao khả năng xử lý sự cố nhanh chóng và hiệu quả. Thời gian triển khai liên tục hàng năm.

Đối tượng nên tham khảo luận văn

1. Kỹ sư vận hành và bảo trì hệ thống điện: Nắm bắt kiến thức về hiện tượng quá điện áp khí quyển và các giải pháp bảo vệ, áp dụng trong công tác vận hành trạm biến áp và đường dây cao áp.

2. Chuyên gia thiết kế hệ thống điện: Sử dụng kết quả mô phỏng và phân tích để thiết kế hệ thống bảo vệ chống sét phù hợp với điều kiện địa phương, nâng cao độ tin cậy và an toàn.

3. Nhà quản lý ngành điện lực: Đánh giá hiệu quả các giải pháp bảo vệ, lập kế hoạch đầu tư nâng cấp hệ thống bảo vệ nhằm giảm thiểu sự cố và tổn thất do sét gây ra.

4. Nghiên cứu sinh và sinh viên ngành kỹ thuật điện: Tham khảo phương pháp nghiên cứu, mô phỏng bằng phần mềm ATP-EMTP và ứng dụng thực tiễn trong bảo vệ hệ thống điện cao áp.

Câu hỏi thường gặp

1. Quá điện áp khí quyển là gì và tại sao nó nguy hiểm?
   Quá điện áp khí quyển là hiện tượng tăng điện áp đột ngột do sét đánh trực tiếp hoặc lan truyền trên hệ thống điện. Nó có thể gây chọc thủng cách điện, hư hỏng thiết bị và làm gián đoạn cung cấp điện. Ví dụ, tại trạm biến áp 220kV Thái Nguyên, quá điện áp khí quyển đã gây ra nhiều sự cố trong mùa mưa.

2. Phần mềm ATP-EMTP có vai trò gì trong nghiên cứu này?
   ATP-EMTP là công cụ mô phỏng quá độ điện từ, giúp phân tích chính xác dạng sóng điện áp, dòng điện và đánh giá hiệu quả các thiết bị bảo vệ như chống sét van. Qua mô phỏng, có thể dự đoán và đề xuất giải pháp bảo vệ tối ưu cho trạm biến áp.

3. Chống sét van được lắp đặt ở đâu và tác dụng ra sao?
   Chống sét van được lắp đặt trên đường dây cao áp và tại các điểm đầu vào trạm biến áp để hạn chế điện áp quá độ do sét gây ra. Nó giúp giảm nguy cơ chọc thủng cách điện và bảo vệ thiết bị khỏi hư hỏng. Việc lắp đặt đúng vị trí là yếu tố quyết định hiệu quả bảo vệ.

4. Tại sao trạm biến áp 220kV Thái Nguyên cần hệ thống bảo vệ đặc biệt?
   Trạm nằm trong khu vực có mật độ sét cao, nhiều mỏ khoáng sản và địa hình phức tạp, dễ bị ảnh hưởng bởi quá điện áp khí quyển. Hệ thống bảo vệ cần đảm bảo an toàn cho thiết bị và duy trì cung cấp điện liên tục cho các khu công nghiệp và tỉnh miền Bắc.

5. Giải pháp nâng cao độ tin cậy bảo vệ có thể thực hiện trong bao lâu?
   Các giải pháp như lắp đặt thêm chống sét van, tối ưu vị trí lắp đặt và nâng cấp hệ thống nối đất có thể thực hiện trong vòng 6-12 tháng tùy quy mô. Đồng thời, đào tạo nhân viên vận hành là quá trình liên tục nhằm duy trì hiệu quả bảo vệ lâu dài.

Kết luận

• Việt Nam, đặc biệt tỉnh Thái Nguyên, có mật độ dông sét cao với trung bình 87 ngày dông/năm và mật độ sét 7-8,5 lần/km², gây nhiều sự cố cho hệ thống điện.
• Trạm biến áp 220kV Thái Nguyên là điểm trọng yếu trong hệ thống điện miền Bắc, cần hệ thống bảo vệ quá điện áp khí quyển hiệu quả để đảm bảo vận hành ổn định.
• Phần mềm mô phỏng ATP-EMTP được sử dụng thành công để phân tích hiện tượng quá độ và đánh giá hiệu quả các giải pháp bảo vệ.
• Đề xuất các giải pháp nâng cao độ tin cậy bảo vệ bao gồm lắp đặt thêm chống sét van hạ áp, tối ưu vị trí lắp đặt, nâng cấp hệ thống nối đất và đào tạo nhân viên vận hành.
• Các bước tiếp theo là triển khai thực hiện các giải pháp trong vòng 12 tháng và theo dõi hiệu quả bảo vệ, đồng thời mở rộng nghiên cứu cho các trạm biến áp khác trong khu vực.

Hành động ngay hôm nay để nâng cao độ tin cậy và an toàn cho hệ thống điện, bảo vệ tài sản quốc gia và phát triển kinh tế bền vững.
