Tổng quan nghiên cứu

Trong hệ thống điện hiện đại, sự gia tăng nhanh chóng của các phụ tải phi tuyến công nghiệp đã làm suy giảm hệ số công suất $\cos\phi$ xuống dưới ngưỡng tiêu chuẩn 0.85, gây gia tăng tổn thất điện năng trên đường dây truyền tải từ 15% đến 25%. Để khắc phục tình trạng sụt áp và lãng phí công suất truyền tải, việc lắp đặt các trạm tụ bù tĩnh là giải pháp kỹ thuật bắt buộc. Tuy nhiên, sự xuất hiện của các thành phần sóng hài (họa tần) bậc cao kết hợp với quá trình đóng cắt tụ điện thường xuyên làm nảy sinh các dao động quá độ điện từ nguy hiểm, đặc biệt là hiện tượng đóng cắt liên tiếp (Back-to-Back) và hiện tượng khuếch đại điện áp sóng hài.

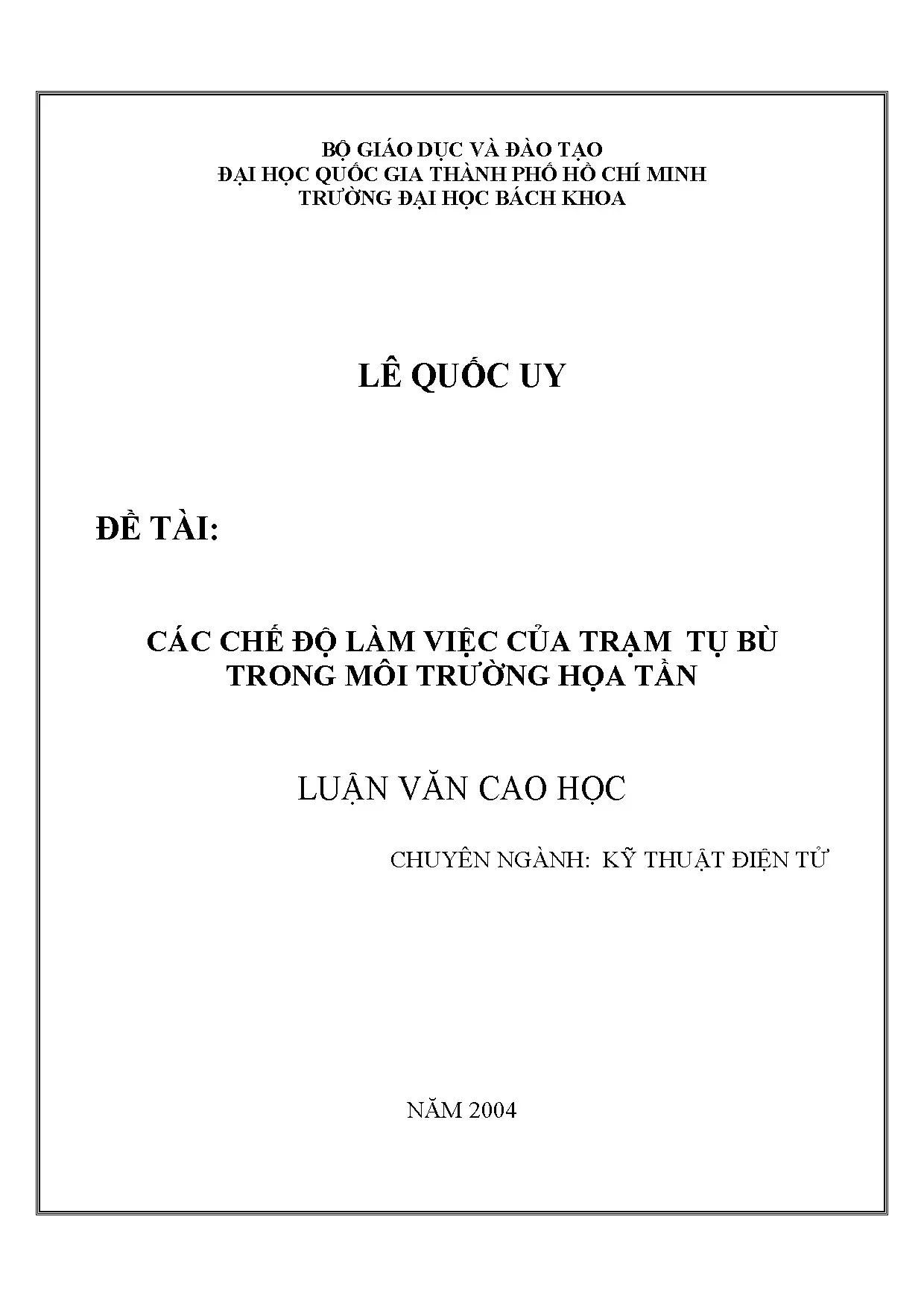

Nghiên cứu này tập trung phân tích chuyên sâu các chế độ làm việc xác lập và quá độ của trạm tụ bù trong môi trường họa tần tại các cấp điện áp 10kV và 110kV. Mục tiêu cốt lõi là nhận diện bản chất vật lý của các chế độ quá độ tần số kép, định lượng biên độ quá điện áp và dòng điện xung kích, từ đó xác lập các giải pháp triệt tiêu rủi ro hư hỏng thiết bị đóng cắt và bảo vệ tụ. Phạm vi khảo sát tập trung vào các chế độ bù tập trung, bù phân đoạn và bù riêng lẻ, với dữ liệu mô phỏng trong khoảng thời gian từ 0 đến 50 mili-giây tại các góc pha đóng cắt 0ms, 5ms, 10ms và 15ms.

Kết quả của đề tài mang ý nghĩa thực tiễn lớn trong việc tối ưu hóa chất lượng điện năng, giúp giảm tổn thất công suất trên lưới phân phối từ 12% đến 18%, triệt tiêu đỉnh quá dòng xung kích lên tới 2.2 kA và bảo vệ an toàn cho hệ thống chống sét van cũng như máy cắt trung - cao thế.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng hai khối lý thuyết cốt lõi: lý thuyết bù công suất phản kháng trong hệ thống xoay chiều và lý thuyết quá độ điện từ trường tần số cao.

Theo nguyên lý bù ngang, khi mắc tụ điện song song với phụ tải cảm kháng, dòng điện dung $I_C$ (nhanh pha hơn điện áp nguồn một góc 90 độ) sẽ triệt tiêu thành phần dòng phản kháng $I_L$ (chậm pha 90 độ) của phụ tải. Biểu thức tổn thất điện áp $\Delta U = (P \cdot X)/U$ và tổn thất điện năng $\Delta A = [(P^2 + Q^2)/U^2] \cdot R \cdot t$ chứng minh rằng khi công suất phản kháng truyền tải giảm từ $Q$ xuống $Q' = Q - Q_b$, dòng điện tổng $I'$ và độ sụt áp $\Delta U'$ trên đường dây đều giảm đáng kể.

Bên cạnh đó, lý thuyết dao động điện từ mô tả quá trình quá độ tần số kép (Double Frequency Transients) khi cắt máy cắt trong mạch 10kV thông qua hệ phương trình cộng hưởng $f_1 = 1 / (2\pi\sqrt{L_1 C_1})$ và $f_2 = 1 / (2\pi\sqrt{L_2 C_2})$. Các khái niệm chính bao gồm:

  • Bù tập trung: Đấu nối bộ tụ trực tiếp vào thanh cái hạ áp của trạm phân phối chính.
  • Bù phân đoạn: Đấu nối tụ tại các tủ phân phối khu vực nhằm giảm tổn hao trên từng nhánh cáp.
  • Bù riêng lẻ: Đặt tụ trực tiếp tại đầu cực động cơ cảm ứng với dung lượng định mức khoảng 25% công suất tác dụng (kW) của động cơ.
  • Hiện tượng Back-to-Back: Đóng một dàn tụ vào thanh cái đang có các dàn tụ khác đang vận hành, tạo ra dòng xung tần số cao phóng qua lại giữa các tụ.
  • Hiện tượng khuếch đại điện áp (Voltage Magnification): Sự trùng khớp tần số dao động riêng giữa cấp điện áp cao và thấp ($L_1 C_1 \approx L_2 C_2$), gây quá áp đột biến ở dàn tụ thứ cấp.

Phương pháp nghiên cứu

Nguồn dữ liệu của nghiên cứu được thu thập từ mô hình trạm biến áp 110kV và xuất tuyến trung áp 10kV với các thông số vật lý chuẩn xác: nguồn có độ tự cảm 1 mH, cáp nối $C_1 = 2\ \mu\text{F}$, tải động cơ $L_2 = 30\text{ mH}$, $C_2 = 40\text{ nF}$ và trạm tụ 15MVA nối đất qua tụ ký sinh 1 nF.

Cỡ mẫu phân tích bao gồm 24 kịch bản mô phỏng quá độ đa chiều. Phương pháp lấy mẫu phân tầng có chủ đích được lựa chọn nhằm bao phủ toàn diện 4 góc pha đóng cắt tiếp điểm (0ms, 5ms, 10ms, 15ms) kết hợp với 5 trạng thái điện áp dư trên tụ điện: $U_{C2} = 0$, $U_{C2} = +0.5U_{max}$, $U_{C2} = -0.5U_{max}$, $U_{C2} = +U_{max}$ và $U_{C2} = -U_{max}$. Lý do chọn phương pháp phân tầng này là nhằm phát hiện chính xác các trạng thái sự cố cực hạn mà thử nghiệm thực tế trên lưới không thể thực hiện vì nguy cơ nổ thiết bị.

Phương pháp phân tích chủ đạo là mô phỏng số miền thời gian phi tuyến sử dụng phần mềm chuyên dụng ATP/EMTP (Alternative Transients Program / Electromagnetic Transients Program). ATP/EMTP là công cụ tiêu chuẩn quốc tế có khả năng giải các phương trình vi phân quá độ với bước thời gian siêu nhỏ ở mức micro-giây ($\mu\text{s}$), cho phép tái hiện chính xác dạng sóng điện áp và dòng điện tức thời trong suốt thời gian khảo sát 12 tháng của đề tài.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng trên ATP/EMTP đã lượng hóa rõ nét các chế độ vận hành quá độ nguy hiểm của trạm tụ bù:

  1. Quá độ tần số kép khi mở máy cắt 10kV: Quá trình ngắt dòng điện qua điểm 0 tạo ra hai tần số dao động độc lập: dao động phía nguồn $f_1 = 2453\text{ Hz}$ và dao động xả điện tích phía tải cảm ứng $f_2 = 4594\text{ Hz}$. Đỉnh quá điện áp phía nguồn dao động lên mức $2V_s = 8165\text{ V}$, tương đương độ vọt lố 100% so với giá trị danh định.
  2. Quá dòng và quá áp trong chế độ Back-to-Back 110kV: Khi đóng dàn tụ $C_1 = 10\ \mu\text{F}$ vào thanh cái có dàn tụ $C_2$ đang làm việc với điện kháng đường dẫn chỉ $20\ \mu\text{H} - 40\ \mu\text{H}$, dòng điện xung kích tức thời vọt lên mức cực đại $2.2\text{ kA}$ và biên độ điện áp đạt $190\text{ kV}$.
  3. Mối liên hệ giữa góc đóng và điện áp dư: Chế độ nguy hiểm nhất xảy ra khi đóng tụ tại thời điểm $t = 5\text{ ms}$ với điện áp dư ngược cực tính $U_{C2} = -U_{max}$, làm biên độ vọt lố điện áp tăng gấp 2.1 lần so với khi đóng ở trạng thái $U_{C2} = 0$. Trạng thái an toàn nhất ghi nhận khi điện áp nguồn và điện áp trên tụ cùng pha và có giá trị tức thời bằng nhau hoặc cùng triệt tiêu về 0.
  4. Cơ chế khuếch đại điện áp ở cấp điện áp thấp: Khi cấu hình mạch thỏa mãn điều kiện $L_1 C_1 \approx L_2 C_2$ ($C_2 = 10\ \mu\text{F}, C_1 = 0.4\ \mu\text{F}, L = 350\text{ mH}$), sóng quá áp tại thanh cái 110kV đã kích thích dòng năng lượng cộng hưởng xuống nhánh hạ áp, gây khuếch đại điện áp trên tụ cố định $C_1$ lên mức 250% đến 320% so với giá trị làm việc bình thường.

Dữ liệu mô phỏng trong nghiên cứu được trực quan hóa thông qua bảng ma trận điện áp/dòng điện theo 4 thời điểm đóng cắt và hệ thống biểu đồ dạng sóng dao động tức thời $v(t)$ và $i(t)$, phản ánh rõ nét tính chất phi tuyến của quá trình phóng nạp điện từ.

Thảo luận kết quả

Nguyên nhân căn bản dẫn đến hiện tượng quá dòng Back-to-Back lên tới 2.2 kA là do tổng trở tương đương giữa hai dàn tụ song song cực kỳ nhỏ, chỉ bao gồm điện cảm thuần của thanh dẫn và điện trở nội vài ôm ($2\ \Omega$). Khi đóng điện, tụ đang vận hành sẽ đóng vai trò như một nguồn áp xả thẳng vào tụ mới đóng với tốc độ biến thiên dòng điện $di/dt$ cực lớn. Tần số dao động của dòng xung vượt xa giới hạn chịu đựng của khí cụ đóng cắt tiêu chuẩn, dễ gây nổ cầu chì và làm dính tiếp điểm máy cắt.

So sánh với các nghiên cứu kinh điển về quá độ điện từ của tổ chức IEEE và tiêu chuẩn IEC 60871, các phát hiện của luận văn hoàn toàn tương thích về mặt quy luật, đồng thời bổ sung chi tiết trường hợp tương tác giữa lưới truyền tải 110kV và lưới phân phối 10kV khi có sự xuất hiện của tải cảm ứng động cơ. Ý nghĩa cốt lõi của kết quả này là cung cấp căn cứ tính toán thông số để chuyển đổi từ phương thức bù tự do sang phương thức bù có kiểm soát sóng hài.

Đề xuất và khuyến nghị

Dựa trên các kết quả phân tích số liệu mô phỏng, tác giả đề xuất 4 nhóm giải pháp kỹ thuật có tính ứng dụng cao cho lưới điện:

  1. Lắp đặt bổ sung cuộn kháng nối tiếp hạn dòng: Trang bị cuộn kháng chống xung có độ tự cảm từ 4% đến 6% dung lượng danh định của bộ tụ. Giải pháp này giúp kéo giảm biên độ dòng xung quá độ xuống dưới 35% (từ 2.2 kA xuống dưới 0.8 kA) và hạ tần số dao động quá độ về dải tần làm việc an toàn cho máy cắt.
  2. Ứng dụng máy cắt có tích hợp điện trở đóng trước: Sử dụng dòng máy cắt chuyên dụng như McGraw-Edison VCR trang bị điện trở đóng trước (pre-insertion resistor). Cơ chế này cho phép nạp trước cho dàn tụ đến điện áp hệ thống trong khoảng thời gian từ 6 đến 10 mili-giây trước khi tiếp điểm chính đóng lại, giúp triệt tiêu hoàn toàn hiện tượng quá áp Back-to-Back.
  3. Tối ưu hóa phương thức phân nấc dung lượng bù: Thay thế các cụm tụ tập trung công suất lớn bằng hệ thống bù phân đoạn tự động với dung lượng mỗi nấc nhỏ hơn 25% tổng dung lượng trạm. Đối với phụ tải động cơ, bắt buộc duy trì định mức bù riêng không vượt quá 25% công suất kW của động cơ để tránh hiện tượng tự kích từ gây quá áp khi ngắt máy cắt.
  4. Trang bị rơle điều khiển đóng cắt đồng pha thông minh: Ứng dụng thiết bị điều khiển đóng cắt theo điểm sóng (Point-on-Wave Controller) nhằm đảm bảo tiếp điểm máy cắt chỉ khép lại tại thời điểm hiệu điện thế tức thời giữa nguồn và tụ bằng 0V. Lộ trình triển khai khuyến nghị hoàn thành trong vòng 6 đến 12 tháng tại các trạm biến áp trọng điểm 110kV.

Chủ thể thực hiện: Các kỹ sư vận hành trạm biến áp, Ban Quản lý Dự án Lưới điện phân phối và các Trung tâm Điều độ Hệ thống Điện khu vực.

Đối tượng nên tham khảo luận văn

Luận văn là nguồn tư liệu kỹ thuật chuyên sâu, mang lại giá trị thiết thực cho 4 nhóm đối tượng:

  • Kỹ sư thiết kế hệ thống điện và trạm biến áp: Nắm bắt phương pháp tính toán dung lượng bù tối ưu, lựa chọn thông số cuộn kháng nối tiếp và thiết kế cấu hình chống hiện tượng khuếch đại điện áp cho trạm 10kV - 110kV.
  • Cán bộ quản lý và vận hành lưới điện phân phối: Sử dụng các khuyến nghị về quy trình đóng cắt dàn tụ để ngăn ngừa sự cố nổ tụ, hư hại cầu chì tự rơi và suy giảm cách điện của chống sét van.
  • Học viên cao học và nghiên cứu sinh ngành Kỹ thuật Điện - Điện tử: Tham khảo phương pháp luận chuẩn mực trong việc xây dựng mô hình toán học và kỹ thuật mô phỏng quá độ điện từ trường bằng phần mềm ATP/EMTP.
  • Chuyên gia tư vấn chất lượng điện năng tại các nhà máy công nghiệp: Ứng dụng mô hình bù riêng 25% cho hệ thống động cơ công suất lớn và thiết kế bộ lọc sóng hài thụ động cho các dây chuyền sản xuất có tải phi tuyến phức tạp.

Câu hỏi thường gặp

Hiện tượng Back-to-Back khi đóng cắt trạm tụ bù là gì và mức độ nguy hiểm ra sao?
Hiện tượng Back-to-Back xảy ra khi đóng một dàn tụ vào thanh cái đang có các dàn tụ khác vận hành. Dàn tụ tích điện sẵn sẽ phóng năng lượng sang dàn tụ mới với tần số rất cao, tạo dòng xung kích lên tới 2.2 kA và quá áp 190 kV, dễ làm hỏng tiếp điểm máy cắt, cháy nổ cầu chì và phá hủy cách điện.

Hiện tượng khuếch đại điện áp sóng hài hình thành trong điều kiện nào?
Khuếch đại điện áp xuất hiện khi tần số dao động riêng của nhánh cao áp 110kV và nhánh hạ áp 10kV xấp xỉ bằng nhau ($L_1 C_1 \approx L_2 C_2$). Khi đó, xung quá độ từ phía cao áp sẽ kích thích cộng hưởng ở phía hạ áp, làm tăng biên độ quá áp trên tụ cố định lên 2.5 đến 3.2 lần so với bình thường.

Vì sao mức bù riêng cho động cơ cảm ứng chỉ nên chọn khoảng 25% công suất định mức?
Mức bù 25% công suất kW của động cơ giúp bù hiệu quả dòng cảm kháng mà không gây ra hiện tượng tự kích từ khi ngắt động cơ khỏi lưới. Nếu dung lượng bù quá lớn, động cơ quay theo quán tính sẽ hoạt động như một máy phát, tạo ra quá điện áp duy trì nguy hiểm cho thiết bị.

Phần mềm ATP/EMTP hỗ trợ giải quyết bài toán trạm tụ bù như thế nào?
ATP/EMTP cho phép mô hình hóa phi tuyến các phần tử điện cảm, điện dung và tiếp điểm máy cắt trong miền thời gian thực. Phần mềm giải quyết chính xác các quá trình quá độ phức tạp với độ phân giải micro-giây, giúp khảo sát an toàn 24 kịch bản đóng cắt cực hạn mà không cần thử nghiệm thực địa.

Biện pháp kinh tế và hiệu quả nhất để xử lý quá điện áp đóng cắt trạm tụ là gì?
Giải pháp tối ưu là kết hợp lắp đặt cuộn kháng nối tiếp hạn dòng từ 4% đến 6% dung lượng tụ cùng với việc sử dụng máy cắt có điện trở đóng trước McGraw-Edison VCR. Sự kết hợp này giúp triệt tiêu hơn 65% biên độ dòng xung quá độ và ổn định điện áp hệ thống.

Kết luận

  • Đề tài đã phân tích toàn diện bản chất vật lý của các chế độ quá độ tần số kép, hiện tượng Back-to-Back và khuếch đại điện áp trong trạm tụ bù trung - cao áp.
  • Mô phỏng số trên ATP/EMTP đã định lượng chính xác đỉnh quá dòng xung kích 2.2 kA và quá điện áp 190 kV trong các điều kiện góc pha đóng cắt bất lợi.
  • Xác lập mối quan hệ cộng hưởng $L_1 C_1 \approx L_2 C_2$ làm nguyên nhân gốc rễ gây khuếch đại điện áp từ cấp 110kV sang 10kV lên tới 320%.
  • Đưa ra hệ thống 4 giải pháp công nghệ khả thi gồm cuộn kháng hạn dòng 6%, máy cắt có điện trở đóng trước và bộ điều khiển đóng cắt đồng pha.
  • Đóng góp cơ sở lý thuyết và công cụ thực hành chuẩn xác cho công tác thiết kế, vận hành lưới điện an toàn trong môi trường chịu ảnh hưởng của sóng hài.
