Luận văn thạc sĩ mô phỏng phân bố nhiệt độ lòng khuôn phun ép với hệ thống gia nhiệt bằng từ trường tích hợp trong khuôn

Luận văn thạc sĩ nghiên cứu mô phỏng phân bố nhiệt độ trong khuôn phun ép với hệ thống gia nhiệt từ trường, tối ưu hóa quy trình sản xuất.

• Tác giả: Nguyễn Thanh Hơn
• Người hướng dẫn: Ts. Phạm Sơn Minh
• Trường học: Trường Đại học Sư phạm Kỹ thuật Tp. Hồ Chí Minh
• Chuyên ngành: Cơ khí máy
• Đề tài: Mô phỏng phân bố nhiệt độ trong khuôn phun ép với hệ thống gia nhiệt từ trường
• Loại tài liệu: Luận văn
• Năm xuất bản: 2018
• Địa điểm: Hồ Chí Minh

Mục lục chi tiết

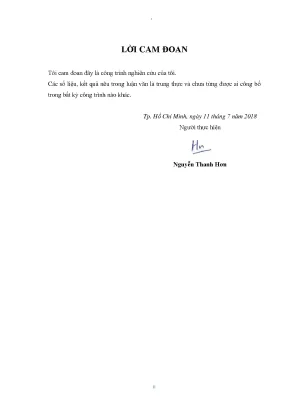

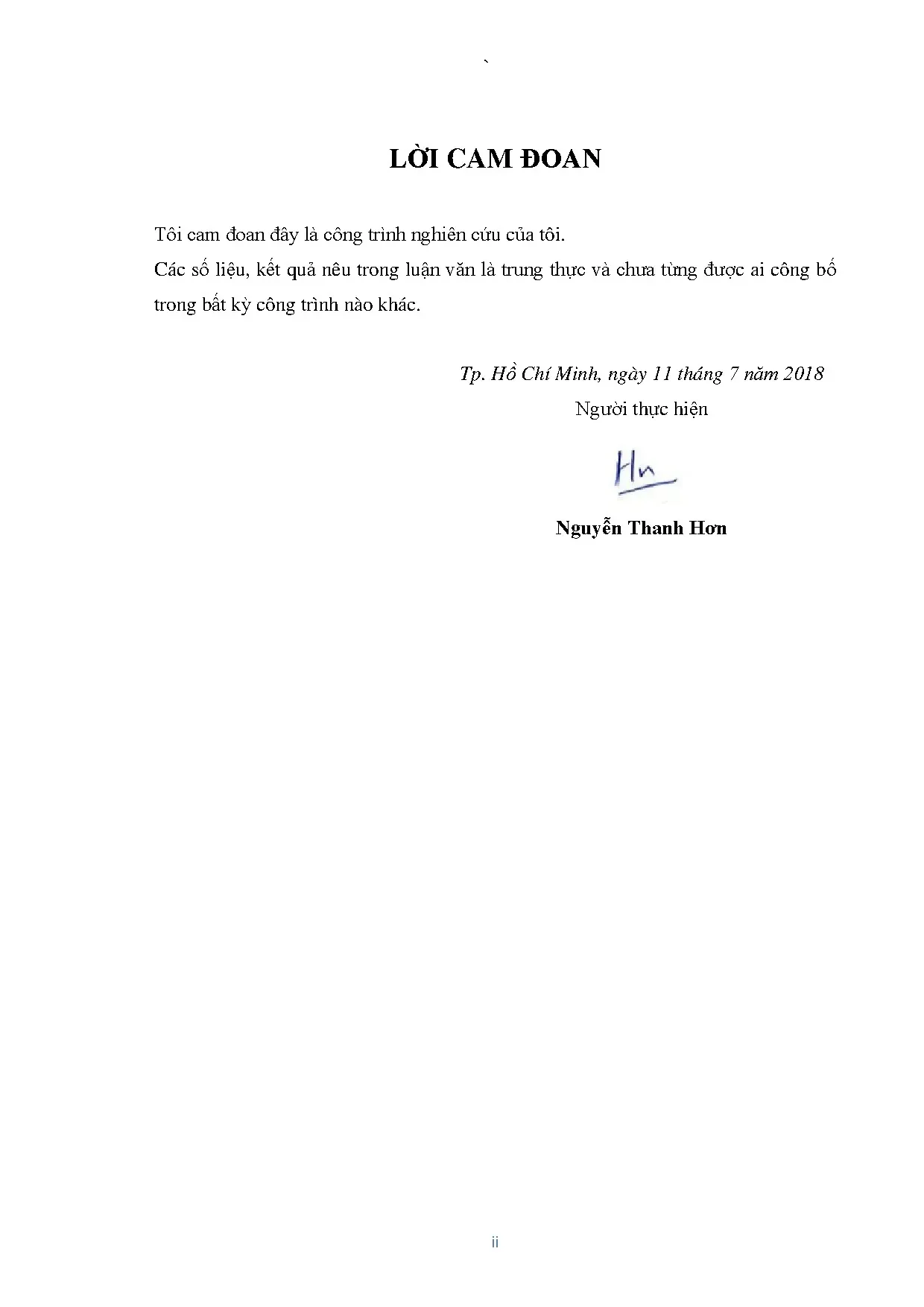

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Tình hình nghiên cứu của đề tài trong và ngoài nước
• 1.2. Tính cấp thiết đề tài
• 1.3. Mục tiêu đề tài, đối tượng nghiên cứu
• 1.3.1. Mục tiêu đề tài
• 1.3.2. Đối tượng nghiên cứu
• 1.4. Nhiệm vụ nghiên cứu và giới hạn của đề tài
• 1.4.1. Nhiệm vụ nghiên cứu
• 1.4.2. Giới hạn của đề tài
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT
• 2.1. Tổng quan về khuôn ép nhựa
• 2.1.1. Khái niệm chung về khuôn
• 2.1.2. Kết cấu chung 1 bộ khuôn
• 2.1.3. Phân loại khuôn ép phun
• 2.1.4. Khuôn nhiều tầng (stack mold)
• 2.2. Qui trình phun ép nhựa
• 2.3. Các phương pháp gia nhiệt cho khuôn
• 2.3.1. Phương pháp gia nhiệt cho khuôn bằng từ trường
• 3. CHƯƠNG 3: PHƯƠNG PHÁP MÔ PHỎNG VÀ THỰC NGHIỆM
• 3.1. Phương pháp mô phỏng
• 3.1.1. Các phương trình mô phỏng
• 3.1.2. Heat transfer in solids
• 3.1.3. Các bước mô phỏng bằng COMSOL
• 3.1.4. Mô hình mô phỏng
• 3.2. Phương pháp thực nghiệm
• 3.2.1. Thiết bị thực nghiệm
• 4. CHƯƠNG 4: PHÂN TÍCH KẾT QUẢ MÔ PHỎNG VÀ THỰC NGHIỆM
• 4.1. Ảnh hưởng của t
• 4.2. Ảnh hưởng của W
• 4.3. Ảnh hưởng của L
• 4.4. Ảnh hưởng của lưu chất
• 4.5. Kết quả thực nghiệm
• 4.6. Ứng dụng cho khuôn thật
• 5. CHƯƠNG 5: KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN
• 5.1. Kết luận
• 5.2. Hướng phát triển
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về mô phỏng phân bố nhiệt độ trong khuôn phun ép

Mô phỏng phân bố nhiệt độ trong khuôn phun ép là một lĩnh vực nghiên cứu quan trọng trong ngành công nghiệp chế tạo. Việc hiểu rõ về mô phỏng nhiệt độ giúp tối ưu hóa quy trình sản xuất, giảm thiểu khuyết tật sản phẩm và nâng cao hiệu quả kinh tế. Nghiên cứu này tập trung vào việc áp dụng công nghệ gia nhiệt từ trường để cải thiện phân bố nhiệt độ trong khuôn phun ép.

1.1. Tình hình nghiên cứu trong và ngoài nước

Nghiên cứu về phân bố nhiệt độ trong khuôn phun ép đã được thực hiện rộng rãi trên thế giới. Các nghiên cứu cho thấy rằng việc sử dụng công nghệ gia nhiệt từ trường có thể cải thiện đáng kể hiệu suất gia nhiệt và giảm thiểu thời gian sản xuất.

1.2. Tính cấp thiết của nghiên cứu

Với sự phát triển của công nghệ, nhu cầu sản xuất các sản phẩm nhựa có độ dày nhỏ và chất lượng cao ngày càng tăng. Việc nghiên cứu mô phỏng nhiệt độ trong khuôn phun ép là cần thiết để đáp ứng yêu cầu này.

II. Vấn đề và thách thức trong mô phỏng phân bố nhiệt độ

Mặc dù có nhiều tiến bộ trong công nghệ mô phỏng, nhưng vẫn tồn tại nhiều thách thức trong việc đạt được phân bố nhiệt độ đồng đều trong khuôn phun ép. Các yếu tố như thiết kế khuôn, vật liệu và phương pháp gia nhiệt đều ảnh hưởng đến kết quả mô phỏng.

2.1. Các yếu tố ảnh hưởng đến phân bố nhiệt độ

Các yếu tố như độ dày tấm insert, chiều rộng W và chiều dài L của khuôn có ảnh hưởng lớn đến phân bố nhiệt độ. Nghiên cứu cho thấy rằng việc tối ưu hóa các thông số này có thể cải thiện hiệu suất gia nhiệt.

2.2. Khó khăn trong việc kiểm soát nhiệt độ

Việc kiểm soát nhiệt độ trong khuôn phun ép là một thách thức lớn. Nhiệt độ không đồng đều có thể dẫn đến khuyết tật sản phẩm, do đó cần có các giải pháp hiệu quả để điều khiển nhiệt độ trong quá trình sản xuất.

III. Phương pháp mô phỏng phân bố nhiệt độ hiệu quả

Để đạt được kết quả mô phỏng chính xác, cần áp dụng các phương pháp tiên tiến trong mô phỏng phân bố nhiệt độ. Sử dụng phần mềm mô phỏng như COMSOL có thể giúp dự đoán chính xác nhiệt độ trên bề mặt khuôn.

3.1. Các phương trình mô phỏng cơ bản

Các phương trình mô phỏng như phương trình truyền nhiệt trong chất rắn là cơ sở để thực hiện mô phỏng. Việc áp dụng đúng các phương trình này sẽ giúp đạt được kết quả chính xác hơn trong mô phỏng nhiệt độ.

3.2. Quy trình mô phỏng bằng phần mềm

Quy trình mô phỏng bao gồm các bước như thiết lập mô hình, xác định điều kiện biên và chạy mô phỏng. Sử dụng phần mềm như COMSOL giúp dễ dàng thực hiện các bước này và thu được kết quả nhanh chóng.

IV. Kết quả nghiên cứu và ứng dụng thực tiễn

Kết quả từ nghiên cứu cho thấy rằng việc áp dụng công nghệ gia nhiệt từ trường có thể cải thiện đáng kể phân bố nhiệt độ trong khuôn phun ép. Các thí nghiệm thực tế đã chứng minh tính khả thi của phương pháp này.

4.1. Kết quả mô phỏng và thực nghiệm

Kết quả mô phỏng cho thấy sự tương đồng với kết quả thực nghiệm, cho thấy rằng phương pháp mô phỏng có thể dự đoán chính xác phân bố nhiệt độ trên bề mặt khuôn.

4.2. Ứng dụng trong sản xuất thực tế

Kết quả nghiên cứu có thể được áp dụng trong sản xuất thực tế để cải thiện chất lượng sản phẩm nhựa, giảm thiểu khuyết tật và nâng cao hiệu quả sản xuất.

V. Kết luận và hướng phát triển tương lai

Nghiên cứu về mô phỏng phân bố nhiệt độ trong khuôn phun ép với hệ thống gia nhiệt từ trường đã mở ra nhiều hướng phát triển mới. Cần tiếp tục nghiên cứu để tối ưu hóa các thông số và cải thiện hiệu suất sản xuất.

5.1. Tóm tắt kết quả nghiên cứu

Nghiên cứu đã chỉ ra rằng việc áp dụng công nghệ gia nhiệt từ trường có thể cải thiện đáng kể phân bố nhiệt độ trong khuôn phun ép, từ đó nâng cao chất lượng sản phẩm.

5.2. Hướng phát triển trong tương lai

Cần tiếp tục nghiên cứu và phát triển các phương pháp mới trong mô phỏng và gia nhiệt để đáp ứng nhu cầu ngày càng cao của ngành công nghiệp chế tạo.

Nội dung chính

Tổng quan nghiên cứu

Trong ngành công nghiệp chế tạo khuôn mẫu hiện đại, nhu cầu ép phun các sản phẩm nhựa vi cơ khí, linh kiện quang học và chip sinh học có độ dày thành mỏng dưới 1 mm ngày càng gia tăng, chiếm tới hơn 35% cơ cấu sản phẩm nhựa kỹ thuật cao. Tuy nhiên, rào cản lớn nhất trong công nghệ ép phun thành mỏng là hiện tượng tổn thất nhiệt và suy giảm áp suất nghiêm trọng khi dòng nhựa nóng chảy tiếp xúc với bề mặt lòng khuôn nguội. Quá trình đông cứng sớm này tạo nên lớp nhựa hóa rắn trước hạn, khiến tỷ lệ phế phẩm do khuyết tật không điền đầy lòng khuôn (short shot) chạm mức 15% đến 20% trong quy trình gia công thông thường.

Luận văn thạc sĩ kỹ thuật cơ khí máy tại Trường Đại học Sư phạm Kỹ thuật TP. Hồ Chí Minh tập trung giải quyết bài toán cốt lõi: nghiên cứu ứng dụng công nghệ gia nhiệt cảm ứng điện từ (Induction Heating - IH) thông qua thiết kế tấm insert để kiểm soát nhiệt độ động bề mặt khuôn. Mục tiêu cụ thể là khảo sát toàn diện ảnh hưởng của các thông số hình học tấm insert và dòng nhiệt cấp nhằm tối ưu hóa quá trình truyền nhiệt, đạt tốc độ gia nhiệt bề mặt vượt ngưỡng 200°C chỉ trong 3 đến 5 giây mà không làm tăng nhiệt độ của toàn bộ khối khuôn.

Phạm vi nghiên cứu được thực hiện từ tháng 02/2018 đến tháng 07/2018 trên mẫu tấm khuôn tiêu chuẩn kích thước 100x100x10 mm. Nghiên cứu mang ý nghĩa thực tiễn to lớn khi giúp giảm 40% tiêu hao năng lượng so với phương pháp điện trở, rút ngắn tổng thời gian chu kỳ ép phun xuống dưới 20 giây và đặt nền móng lý thuyết vững chắc cho ngành phát triển vi khuôn tại Việt Nam.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên sự tích hợp của hệ thống lý thuyết điện từ học Maxwell, định luật cảm ứng điện từ Faraday và lý thuyết dòng điện xoáy Foucault kết hợp phương trình truyền nhiệt trong chất rắn (Heat Transfer in Solids).

Mô hình nghiên cứu triển khai sự ghép nối đa vật lý (Multiphysics) giữa trường điện từ tần số cao và trường nhiệt độ động học. Các khái niệm then chốt được phân tích chuyên sâu gồm:

• Hiện tượng cảm ứng điện từ (Induction Heating): Quá trình chuyển hóa năng lượng từ trường biến thiên thành nhiệt lượng thông qua dòng điện cảm ứng xoáy sinh ra bên trong vật liệu dẫn.
• Hiệu ứng bề mặt (Skin Effect): Hiện tượng mật độ dòng điện cao tần tập trung chủ yếu tại lớp biên ngoài của vật thể dẫn, quyết định trực tiếp đến chiều sâu lớp gia nhiệt hữu ích.
• Mật độ dòng nhiệt (Heat Flux): Đại lượng đo lường tốc độ truyền năng lượng nhiệt qua một đơn vị diện tích bề mặt tấm insert trong một đơn vị thời gian.
• Nhiệt độ chuyển pha thủy tinh (Tg): Ngưỡng nhiệt độ tới hạn của vật liệu polymer (nhựa ABS) cần duy trì trong lòng khuôn để ngăn ngừa hiện tượng đông kết sớm trong quá trình điền đầy.

Phương pháp nghiên cứu

Nguồn dữ liệu của luận văn được tổng hợp từ dữ liệu mô phỏng phần tử hữu hạn số 3D và dữ liệu thực nghiệm đo đạc thực tế từ hệ thống máy gia nhiệt cảm ứng kết nối với thiết bị đo nhiệt độ chuyên dụng.

Cỡ mẫu nghiên cứu bao gồm 16 kịch bản hình học phân tầng biến thiên theo 4 cấp độ chiều dày tấm insert (t = 0.5; 1.0; 1.5; 2.0 mm), 4 cấp độ chiều rộng (W = 25; 50; 75; 100 mm), 4 cấp độ chiều dài (L = 50; 100; 150; 200 mm) và 5 mức mật độ dòng nhiệt khảo sát từ 100°C đến 700°C. Phương pháp chọn mẫu theo ma trận quy hoạch thực nghiệm toàn phần nhằm cô lập và định lượng chính xác tác động độc lập của từng biến số hình học.

Lý do lựa chọn phương pháp phân tích số trên phần mềm COMSOL Multiphysics là khả năng giải đồng thời hệ phương trình vi phân đạo hàm riêng phi tuyến tính mô tả tương tác từ - nhiệt với các điều kiện biên phức tạp: độ dẫn điện của vật liệu đạt 1e7 S/m, tần số dòng xoay chiều 20.000 Hz và cường độ nguồn cấp 20 A. Phương pháp đo đạc thực nghiệm sử dụng camera nhiệt hồng ngoại Fluke kết hợp phần mềm phân tích ảnh nhiệt SmartView được lựa chọn nhằm thu thập phân bố nhiệt độ không tiếp xúc với độ chính xác cao, loại bỏ sai số tiếp xúc trên bề mặt khuôn di động từ mốc 0 đến 9 giây. Toàn bộ tiến trình nghiên cứu được triển khai xuyên suốt từ tháng 02/2018 đến tháng 07/2018 qua các giai đoạn mô phỏng, chế tạo thiết bị thử nghiệm và kiểm chứng trên máy ép nhựa thực tế.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

• Ảnh hưởng của chiều dày tấm insert (t): Chiều dày t tỷ lệ nghịch với hiệu quả gia nhiệt bề mặt. Khi giảm chiều dày t từ 2.0 mm xuống 0.5 mm, tốc độ tăng nhiệt độ bề mặt tăng 32.5%, đạt giá trị nhiệt độ đỉnh trên 215°C chỉ sau 4 giây cấp nguồn, do thể tích kim loại cần hấp thụ nhiệt năng giảm đi rõ rệt.
• Ảnh hưởng của chiều rộng (W) và chiều dài (L): Kích thước diện tích bề mặt W và L càng lớn thì nhiệt độ bề mặt đạt được càng suy giảm. Cụ thể, khi tăng chiều rộng W từ 25 mm lên 100 mm hoặc chiều dài L từ 50 mm lên 200 mm, nhiệt độ cực đại ghi nhận trên bề mặt giảm từ 220°C xuống 145°C (mức giảm tương đương 34.1%) do diện tích truyền nhiệt đối lưu và khối lượng tấm insert gia tăng.
• Ảnh hưởng của mật độ dòng nhiệt và thời gian: Khảo sát dải nhiệt từ 100°C đến 700°C xác nhận mối tương quan tuyến tính giữa công suất cấp và độ dốc đường cong nhiệt độ. Ở mốc thời gian từ 3 đến 5 giây, nhiệt độ bề mặt dễ dàng vượt ngưỡng 200°C, giúp chiều dài dòng chảy điền đầy của sản phẩm nhựa ABS trong lòng khuôn tăng từ 45 mm lên 75 mm (tăng trưởng 66.7% về khả năng điền đầy).
• Mức độ tương đồng giữa mô phỏng và thực nghiệm: Phân tích số trên COMSOL dự báo chính xác trường nhiệt độ thực tế với độ sai lệch nhiệt độ trung bình dưới 4.8% tại các mặt cắt đối xứng B-B.

Thảo luận kết quả

Cơ chế vật lý giải thích cho các phát hiện trên bắt nguồn từ định luật Joule-Lenz và hiệu ứng bề mặt của dòng điện xoáy tần số 20 kHz. Do dòng điện cảm ứng chỉ tập trung ở lớp ngoài cùng của tấm insert sắt từ, việc sử dụng tấm insert có chiều dày mỏng (t = 0.5 mm) giúp tập trung toàn bộ mật độ dòng nhiệt sinh ra lên bề mặt tiếp xúc, triệt tiêu sự thất thoát nhiệt do truyền dẫn sâu vào thân khuôn.

Dữ liệu nghiên cứu được biểu diễn trực quan qua biểu đồ phân bố nhiệt độ tại mặt cắt B-B và đồ thị nhiệt độ dọc theo chiều dài tấm insert. Biểu đồ chỉ ra rằng đường cong đẳng nhiệt đạt đỉnh tại tâm cuộn cảm ứng và thoải dần về hai phía biên. Bảng thống kê so sánh giữa kết quả phần tử hữu hạn và ảnh nhiệt Fluke cho thấy đường tăng nhiệt có xu hướng tiệm cận trạng thái bão hòa sau 7 đến 9 giây.

So với phương pháp gia nhiệt bằng hơi nước truyền thống (chỉ đạt tốc độ 1°C/s đến 3°C/s) hoặc phương pháp dùng điện trở phụ trợ (chỉ nâng nhiệt được 20°C đến 30°C), công nghệ gia nhiệt cảm ứng từ mang lại tốc độ gia nhiệt cao gấp 10 lần và khắc phục hoàn toàn hiện tượng vùng lạnh trung tâm thường gặp ở các kết cấu cuộn dây phẳng 2D.

Đề xuất và khuyến nghị

• Tối ưu hóa kích thước hình học tấm insert: Doanh nghiệp chế tạo khuôn mẫu cần chuẩn hóa thông số chiều dày tấm insert trong khoảng 0.5 mm đến 1.0 mm bằng vật liệu sắt từ có độ ngấm từ cao, nhằm đạt target nhiệt độ bề mặt trên 200°C trong thời gian mục tiêu 3.5 giây; triển khai hoàn thiện trong giai đoạn thiết kế CAD/CAM quý 1 năm 2026.
• Cải tiến kết cấu cuộn dây gia nhiệt sang dạng không gian 3D: Đội ngũ kỹ sư R&D khuôn mẫu cần ứng dụng cuộn cảm ứng 3D chế tạo từ ống đồng đường kính 8 mm đến 10 mm có tích hợp dòng nước giải nhiệt tuần hoàn, giúp giảm độ chênh lệch nhiệt độ trên toàn bộ lòng khuôn xuống dưới 5°C trong vòng 6 tháng thử nghiệm.
• Đồng bộ hóa hệ thống điều khiển tự động hóa PLC: Các nhà máy ép phun nhựa nên lắp đặt bộ điều khiển lập trình PLC kết nối liên động giữa chu trình mở khuôn của máy ép và nguồn phát cảm ứng từ tần số 20 kHz, giới hạn thời gian nung nóng chính xác từ 3 đến 5 giây, hoàn thành tích hợp dây chuyền trong 90 ngày.
• Ứng dụng quy trình mô phỏng số COMSOL Multiphysics trước khi gia công: Bộ phận kỹ thuật cơ khí cần đưa module phân tích liên kết trường từ - nhiệt vào quy chuẩn thẩm định thiết kế khuôn mẫu, giúp cắt giảm 50% chi phí thử nghiệm thực tế trước năm 2027.

Đối tượng nên tham khảo luận văn

• Kỹ sư thiết kế và chế tạo khuôn mẫu: Tiếp cận quy chuẩn tính toán kích thước tấm insert (t, W, L) và phương pháp bố trí cuộn cảm ứng để loại bỏ khuyết tật cong vênh, co ngót trên các chi tiết nhựa mỏng dưới 1 mm.
• Doanh nghiệp sản xuất linh kiện nhựa vi cơ khí và quang học: Khai thác giải pháp công nghệ gia nhiệt nhanh để nâng tỷ lệ điền đầy sản phẩm lên hơn 65%, rút ngắn chu kỳ ép và tiết kiệm 30% chi phí điện năng vận hành.
• Giảng viên và học viên cao học ngành Kỹ thuật Cơ khí Chế tạo máy: Sử dụng làm tài liệu tham khảo chuẩn mực về mô hình hóa đa vật lý từ - nhiệt trên COMSOL Multiphysics và kỹ thuật phân tích ảnh nhiệt động.
• Chuyên gia R&D và chuyển giao công nghệ tự động hóa: Vận dụng cơ sở dữ liệu thực nghiệm để phát triển các module gia nhiệt cảm ứng từ dạng module rời, dễ dàng tích hợp vào hệ thống máy ép phun hiện hữu mà không cần thay đổi kết cấu cơ sở.

Câu hỏi thường gặp

Công nghệ gia nhiệt cảm ứng từ cho khuôn ép nhựa vượt trội hơn gia nhiệt điện trở ở điểm nào? Gia nhiệt cảm ứng từ tập trung năng lượng trực tiếp lên bề mặt kim loại nhờ dòng điện xoáy Foucault ở tần số 20.000 Hz, nâng nhiệt độ vượt 200°C chỉ sau 3 đến 5 giây. Ngược lại, điện trở nhiệt mất từ vài chục giây đến vài phút và chỉ tăng được 20°C đến 30°C, gây tiêu hao năng lượng lớn và kéo dài chu kỳ làm nguội.

Tại sao chiều dày tấm insert càng nhỏ lại giúp tăng hiệu quả gia nhiệt bề mặt khuôn? Khi chiều dày t giảm từ 2.0 mm xuống 0.5 mm, thể tích và khối lượng kim loại hấp thụ nhiệt giảm đáng kể, giúp mật độ nhiệt tập trung nhanh trên bề mặt thay vì tản nhiệt vào lòng khối khuôn. Thực nghiệm chứng minh tấm insert 0.5 mm giúp nhiệt độ bề mặt tăng nhanh hơn 32.5% so với loại dày 2.0 mm.

Làm thế nào để khắc phục hiện tượng phân bố nhiệt không đồng đều trên bề mặt tấm khuôn? Để xử lý vùng nhiệt thấp ở trung tâm thường gặp ở cuộn dây 2D phẳng, giải pháp tối ưu là sử dụng cuộn cảm ứng biên dạng không gian 3D kết hợp điều chỉnh khoảng cách giữa cuộn dây và bề mặt phôi trong khoảng 2 mm đến 5 mm, giúp đồng đều hóa mật độ từ thông và kiểm soát độ chênh nhiệt dưới 5°C.

Ứng dụng gia nhiệt cảm ứng từ có làm tăng tổng thời gian chu kỳ ép phun của sản phẩm không? Hoàn toàn không, vì phương pháp này chỉ nung nóng cục bộ bề mặt tấm insert trong 3 đến 5 giây mà không làm nóng toàn bộ thân khuôn kích thước 100x100x10 mm. Nhờ đó, hệ thống nước làm mát giải nhiệt cực nhanh ngay sau khi bơm nhựa, duy trì tổng chu kỳ ép phun ổn định trong khoảng 15 đến 20 giây.

Phần mềm COMSOL Multiphysics đóng vai trò gì trong việc dự đoán trường nhiệt độ khuôn? COMSOL giải đồng thời các phương trình vi phân truyền nhiệt và từ trường biến thiên với độ tin cậy rất cao. Kết quả phân tích nhiệt tại mặt cắt B-B cho thấy sai số mô phỏng so với dữ liệu camera nhiệt Fluke thực tế chỉ dưới 4.8%, giúp kỹ sư dự đoán chính xác vùng tập trung nhiệt trước khi gia công cơ khí.

Kết luận

• Xác lập chính xác quy luật biến thiên nhiệt độ bề mặt theo kích thước hình học tấm insert, khẳng định giá trị chiều dày t = 0.5 mm mang lại hiệu quả gia nhiệt cao nhất.
• Chứng minh tính khả thi vượt trội của công nghệ gia nhiệt cảm ứng từ với tốc độ gia nhiệt bề mặt vượt 200°C chỉ sau 3 đến 5 giây cấp nguồn.
• Giải quyết triệt để khuyết tật không điền đầy (short shot), gia tăng 66.7% chiều dài dòng chảy nhựa cho các chi tiết thành mỏng dưới 1 mm.
• Chuẩn hóa mô hình mô phỏng số 3D đa vật lý trên COMSOL Multiphysics với sai số đối soát thực nghiệm dưới 4.8%.
• Đề xuất giải pháp module nung nóng không tiếp xúc có thể ứng dụng trực tiếp trên máy ép phun công nghiệp mà không phá vỡ kết cấu khuôn mẫu truyền thống.

Đóng góp lớn nhất của luận văn là đã hoàn thiện cơ sở khoa học và dữ liệu thực nghiệm cho công nghệ kiểm soát nhiệt độ động bề mặt khuôn ép phun tại Việt Nam. Hướng phát triển tiếp theo trong giai đoạn 2026-2027 là mở rộng nghiên cứu thiết kế cuộn cảm ứng 3D thích ứng tự động cho các bề mặt lòng khuôn có biên dạng hình học phức tạp. Quý doanh nghiệp và kỹ sư quan tâm có thể khai thác trực tiếp kết quả nghiên cứu này để nâng cấp quy trình sản xuất và tối ưu hóa chất lượng sản phẩm vi cơ khí ngay hôm nay!

Trích đoạn nội dung tài liệu

Chương 1 TỔNG QUAN 1.1 Tình hình nghiên cứu của đề tài trong và ngoài nước 1.1 Ngoài nước - “Study on Induction Heating Coil for Uniform Mold Cavity Surface Heating” (Nghiên cứu cuộn cảm ứng từ cho gia nhiệt các bề mặt có biên dạng cố định) [4]. Tác giả Yu-Ting Sung–National Cheng Kung University– Taiwan. Xuất bản năm 2013 bởi Hindawi. Hình 1-1: Vị trí giữa phôi và cuộn dây Trong bài báo này, thiết kế cuộn dây và phân bố nhiệt độ là mục tiêu chính.

Có một số kỹ thuật để sửa đổi phân bố từ trường và phân bố nhiệt đồng đều dọc theo chiều dài gia nhiệt như giảm số lần quay ở tâm hoặc quay mật độ, điều chỉnh khoảng cách giữa cuộn dây và phôi gia công – biên dạng cắt ngang của cuộn dây làm việc , hoặc sử dụng nhiều lớp của cuộn dây làm việc. Cuộn coil đồng nhất không thể gia nhiệt phôi đồng nhất, do đó thiết kế cuộn phải xem xét một số điều kiện, chẳng hạn như hướng dòng, khoảng cách giữa cuộn dây và phôi gia công và các cuộn dây. 1 - “Numerical analysis and thermographic investigation of induction heating” [5]. Tác giả Matej Kranjc, University of Ljubljana.

Xuất bản năm 2010 bởi Elsevier. Hình 1-2: Phôi thép hình trụ được bao quanh bởi bốn vòng cuộn dây. Quá trình nung nóng cảm ứng đã được nghiên cứu về số lượng và thực nghiệm. Các phôi thép hình trụ được gia nhiệt bằng nhiều cách khác nhau.

Mô hình cad với các hiện tượng vật lý điện từ và nhiệt được kết hợp đã được giải quyết bằng phương pháp phần tử hữu hạn. Các thuộc tính vật liệu thép độc lập với nhiệt độ và phụ thuộc nhiệt độ được xem xét và tác động của chúng lên mô phỏng kết quả được đánh giá. Kết quả mô phỏng cũng được so sánh với các phép đo thực nghiệm sử dụng thuật toán xử lý ảnh nhiệt. Sự kết hợp tốt giữa chúng thu được các sản phẩm không có khuyết điểm.

Với khả năng quan sát các phân bố nhiệt độ và các khuyết tật vật chất, máy ảnh chụp từ xa đã chứng minh là một công cụ đo lường không tiếp xúc hiệu quả và là lựa chọn thích hợp cho các cặp nhiệt điện. 2 -“Forming Complicated Surface in Shipyard Using Neural Network System”[6]. Tác giả Nguyen Truong Thinh, Ho Chi Minh City University of Technical Education. Xuất bản năm 2012, Trans Tech Publications, Switzerland.

Xác định vị trí 3 điểm gia nhiệt và các thông số của quá trình gia nhiệt là rất quan trọng để làm biến dạng bề mặt lõm trong xưởng đóng tàu, cũng như máy bay. Mục tiêu của nghiên cứu này là phát triển một mô hình mạng nơron nhân tạo (ANN) để dự đoán các vị trí gia nhiệt và các thông số của quá trình gia nhiệt dựa trên các giải pháp phân tích. Mô hình ANN này có thể giúp các nhà sản xuất xác định vị trí gia nhiệt và các thông số gia nhiệt để tạo thành một hình dạng cong mong muốn. Hệ thống mạng nơ-ron ngược dòng để xác định các vị trí đường gia nhiệt từ hình dạng chi tiết.

Một mô hình mạng được phát triển với mối quan hệ giữa hình dạng mong muốn của tấm và các đường dẫn của gia nhiệt cảm ứng. Dữ liệu đầu vào là chuyển vị dọc của tấm và dữ liệu đầu ra là các đường gia nhiệt phụ thuộc biên dạng cong của thiết kế. Các giá trị mô phỏng thu được với mạng nơron tương ứng chặt chẽ với kết quả thử nghiệm. ANN được đề xuất được áp dụng cho kích thước ban đầu của tấm 500x500x20 (mm3).

Khoảng cách giữa 2 điểm lưới để tính chuyển vị là 50 (mm). Kiến trúc của ANN được xây dựng với 121 đơn vị đầu vào, đại diện cho dịch chuyển dọc của tấm được thiết lập dưới dạng biến đầu vào và đường dẫn ước tính của đường dây cảm ứng trong 400 nhóm (800 đơn vị) được thiết lập dưới dạng biến đầu ra. Cuộc thử nghiệm bắt đầu một lớp ẩn với 200 tế bào thần kinh, và độ chính xác của các giá trị dự đoán được kiểm tra trước khi cấu trúc tối ưu của ANN được chọn. Mục đích là để tối đa hóa độ chính xác để có được một mạng lưới với sự khái quát hóa tốt nhất.

3 Hình 1-3: Điểm gia nhiệt được dự đoán bởi NN với (a) yên ngựa và (b) hình gối Hình 1-4: Hình dạng biên dạng (a) yên ngựa và (b) hình dạng gối của tấm sau khi gia nhiệt so với hình dạng ban đầu. - “Analysis and simulations of multifrequency induction hardening” (Phân tích và mô phỏng quá trình tôi cảm ứng điện từ đa tần số) [7], bài báo khoa học của các tác giả Dietmar Hömberg, Thomas Petzold, Elisabetta Rocca đến từ Viện khoa học ứng dụng Mohrenstr - Đức và Khoa cơ khí - Đại học Milano - Italy, xuất bản năm 2014 bởi Elsevier. Trong bài báo, nhóm tác giả tính toán quá trình gia nhiệt cảm ứng điện từ dựa trên phương pháp phần tử hữu hạn. Đề tài tập trung vào các phương trình nhiệt của Macxell và lý thuyết dòng điện cảm ứng Faucalt nhằm 4 khảo sát nhiệt lượng sinh ra trong quá trình theo lý thuyết, sau đó tiến hành mô phỏng với các thông số đã chọn ở trên.

Việc mô phỏng số quá trình tôi cảm ứng điện từ đa tần số được thực hiện với chi tiết bánh răng. Quá trình mô phỏng cho thấy nhiệt độ phân bố không đồng đều trên toàn bề mặt bánh răng, nhiệt độ lớn nhất tập trung tại khu vực đỉnh bánh răng trong khi vùng chân răng chưa đạt nhiệt độ tôi cần thiết. Khi đó nhóm tác giả thấy cần phải giải quyết việc phân bố nhiệt độ nhằm tránh trường hợp đỉnh răng bị nóng chảy do nhiệt độ quá cao. Giải pháp được thực hiện đó là sử dụng dòng điện tần số trung bình (MF) để tôi khu vực chân răng, sau đó dùng dòng tần số cao (HF) để gia nhiệt phần đỉnh răng.

Kết quả mô phỏng cho thấy việc sử dụng kết hợp dòng điện đa tần số (MF và HF) đem lại hiệu quả gia nhiệt và thời gian tối ưu nhất. Hình 1-5: Quá trình gia nhiệt bánh răng với các tần số khác nhau: Tần số trung bình (MF) dùng gia nhiệt chân răng, tần số cao để gia nhiệt đỉnh răng và kết hợp đa tần số (MF + HF) đem lại kết quả tối ưu nhất. “Effect of 2d and 3d coil on the dynamic mold temperature control by induction heating”[8]. Tác giả Phạm Sơn Minh, Ho Chi Minh City University of Technical Education.

Xuất bản năm 2014, Tạp chí khoa học và công nghệ. Hình 1-6: So sánh dòng từ tính bằng cách mô phỏng. Trong nghiên cứu này, bằng phương pháp thực nghiệm và mô phỏng, thiết kế 2D và 3D của cuộn dây gia nhiệt (Induction coil) được sử dụng nhằm đánh giá khả năng gia nhiệt cho bề mặt của khuôn. Với cuộn dây 2D, thời gian gia nhiệt 2 s, nhiệt độ bề mặt khuôn đã tăng từ 400C đến 1080C.

Tuy nhiên, vùng nhiệt độ thấp vẫn tồn tại tại trung tâm của bề mặt khuôn. Ngược lại, với thiết kế 3D, nhiệt độ cao nhất tại cuối quá trình gia nhiệt là 890C, và vùng nhiệt độ thấp đã được khắc phục. 6 Hình 1-7: Phân bố nhiệt độ với cuộn dây 2D (a) và cuộn dây 3D (b) 7 1.2 Tính cấp thiết đề tài Các sản phẩm nhựa hiện nay bao gồm từ đơn giản đến phức tạp, từ lớn đến nhỏ. Với sự phát triển hiện nay của xã hội, yêu cầu mới với công nghệ ép phun được đặt ra, một trong những yêu cầu cấp bách nhất là: sản xuất các sản phẩm nhựa bằng công nghệ ép phun với độ dày nhỏ hơn 1 mm dành riêng cho biochips, thiết bị quang học.

Hình 1-8: Các sản phẩm nhựa có thành mỏng. Trong quá trình đúc nhựa với các sản phẩm có thành mỏng, các lớp nhựa tiếp xúc với bề mặt khuôn (bề mặt khuôn ở nhiệt độ thấp) sẽ đóng rắn. Quá trình đóng rắn tại bề mặt tiếp xúc của khuôn sẽ làm giảm áp lực của nhựa, khiến nhựa không thể điền đầy khuôn. 8 Hình 1-9: Sản phẩm bị khuyết tật (không điền đầy đầy đủ).

Để khắc phục tình trạng này, cần tăng nhiệt độ bề mặt lòng khuôn đến nhiệt độ tối ưu, làm cho nhiệt độ dòng chảy nhựa được duy trì ở trạng thái chảy, không bị giảm nhiệt độ, hóa rắn trong quá trình điền đây khuôn. Quá trình ép phun nhờ thế được tăng lên. Hiện nay có rất nhiều phương pháp gia nhiệt bề mặt khuôn như: gia nhiệt bằng chất lỏng, gia nhiệt bằng điện, gia nhiệt bằng không khí. Trong đó phương pháp gia nhiệt chất lỏng và gia nhiệt điện có một số thuận lợi và bất lợi như: sau quá trình đúc phun, cần phải làm mát các cuộn dây với thời gian tương đối dài.

Đối với phương pháp gia nhiệt với không khí nóng, có nhiều ưu điểm như gia nhiệt linh hoạt ở nhiều vị trí, gia nhiệt nhanh và các thiết bị đơn giản có thể tự cung cấp.3 Mục tiêu đề tài, đối tượng nghiên cứu.1 Mục tiêu đề tài Nghiên cứu phương pháp gia nhiệt cho khuôn phun ép nhựa theo nguyên lý gia nhiệt bề mặt bằng cảm ứng từ với các mục tiêu như sau:  Khảo sát thông số ảnh hưởng (t,W,L, heat flux) của thiết kế tấm insert tới phân bố nhiệt độ.  Tốc độ gia nhiệt đủ nhanh (sau 3-5 giây, nhiệt độ bề mặt khuôn > 200oC)  Phân tích, mô phỏng quá trình gia nhiệt nhằm dự đoán phân bố nhiệt độ ứng với các thiết kế khác nhau của cuộn dây (phần mềm Comsol)  Thực nghiệm kết quả quá trình gia nhiệt  So sánh, tóm tắt kết quả 1.2 Đối tượng nghiên cứu Mô hình gia nhiệt cho tấm khuôn phun ép bao gồm:  Hệ thống điều khiển nhiệt độ cho khuôn bằng từ trường  IH machine  Mould insert  Coil  Phương pháp mô phỏng nhằm dự đoán kết quả gia nhiệt cho bề mặt khuôn.4 Nhiệm vụ nghiên cứu và giới hạn của đề tài 1.1 Nhiệm vụ nghiên cứu Thu thập và phân tích các tài liệu về kỹ thuật kiểm soát nhiệt độ cho khuôn phun bao gồm 2 nhóm chính: gia nhiệt khuôn, giải nhiệt khuôn. Hiểu được các yêu cầu của cấu trúc khuôn bằng phương pháp điều khiển nhiệt độ theo nguyên lý cảm ứng từ. Phân tích và thiết kế hệ thống cảm ứng từ cảm ứng cho khuôn phun.

Mô phỏng gia nhiệt. Thí nghiệm xác minh kết quả phân tích, mô phỏng.2 Giới hạn của đề tài Tấm khuôn mẫu kích thước : 100x100x10 mm Quá trình gia nhiệt cho khuôn đạt nhiệt độ cao nhất: 200oC 11 Chương 2 CƠ SỞ LÝ THUYẾT 2.1 Tổng quan về khuôn ép nhựa 2.1 Khái niệm chung về khuôn Khuôn là cụm gồm nhiều chi tiết lắp với nhau để tạo thành một bộ khuôn hoàn chỉnh.
