BÁO CÁO NGHIÊN CỨU: THIẾT KẾ VÀ PHÁT TRIỂN HỆ THỐNG ĐIỀU KHIỂN, GIÁM SÁT TRẠM TRỘN BÊ TÔNG TỰ ĐỘNG DỰA TRÊN PLC S7-300 VÀ SCADA WINCC

Tóm tắt nghiên cứu (200-250 từ)

  • Research question chính: Làm thế nào để thiết kế, tích hợp và tối ưu hóa hệ thống điều khiển tự động kết hợp giám sát SCADA cho trạm trộn bê tông thương phẩm, nhằm đảm bảo độ chính xác trong định lượng cốt liệu, nâng cao độ tin cậy vận hành và đáp ứng hiệu quả công tác đào tạo thực hành chuyên sâu?
  • Methodology snapshot: Nghiên cứu áp dụng phương pháp thiết kế hệ thống lai đa tầng (Hardware-in-the-Loop). Cấu trúc phần cứng gồm bộ điều khiển lập trình logic khả trình PLC Siemens S7-300 đóng vai trò xử lý trung tâm, kết hợp vi điều khiển AT89S52/AT89C52 và mạch hiển thị động học LED chuyên dụng. Toàn bộ sơ đồ nguyên lý và mạch in PCB được phát triển qua OrCAD, giao diện đồ họa cơ khí thiết kế trên AutoCAD/Corel in bảng mica A3, và tầng giám sát điều khiển HMI/SCADA được xây dựng hoàn chỉnh trên Siemens WinCC.
  • Key findings: Hệ thống vận hành đồng bộ, chính xác theo chu trình khép kín ở cả hai chế độ Tự động (Auto) và Bằng tay (Manual). Thuật toán định lượng 4 thành phần (cát, đá 1-2, xi măng, nước/phụ gia) đáp ứng tức thời theo mác bê tông; thời gian trễ xử lý dữ liệu ngắn; đồng thời phát hiện hiện tượng điện áp rò logic (2V tại mức 0) giữa tầng PLC và vi điều khiển cần được cách ly quang.
  • Implications: Công trình mang lại giải pháp công nghệ có tính ứng dụng cao trong giảng dạy chuyên ngành Tự động hóa (PLC, Điều khiển quá trình, SCADA), đồng thời cung cấp kiến trúc chuẩn cho việc nội địa hóa, nâng cấp các trạm trộn bê tông công nghiệp với chi phí tối ưu.

Bối cảnh và tầm quan trọng (300-350 từ)

  • Current state of knowledge (Thực trạng nghiên cứu & công nghệ): Trong tiến trình công nghiệp hóa và hiện đại hóa, tự động hóa dây chuyền sản xuất là điều kiện tiên quyết nhằm nâng cao năng suất, cắt giảm chi phí nhân công và đồng nhất chất lượng sản phẩm. Trong lĩnh vực xây dựng, bê tông thương phẩm đòi hỏi quy trình trộn nghiêm ngặt theo đúng cấp phối mác kỹ thuật. Việc ứng dụng bộ điều khiển PLC kết hợp phần mềm SCADA trên máy tính công nghiệp đã trở thành tiêu chuẩn đo lường và điều khiển hiện đại, đảm bảo tốc độ phản hồi nhanh, tính toán mẻ trộn chính xác và lưu trữ dữ liệu sản xuất tin cậy.
  • Research gap identified (Khoảng trống nghiên cứu): Phần lớn các hệ thống điều khiển trạm trộn công nghiệp hiện nay là hệ thống đóng (closed system), chi phí chuyển giao công nghệ cao và khó tiếp cận đối với hoạt động đào tạo, nghiên cứu thực nghiệm. Bên cạnh đó, việc xây dựng một mô hình thực hành trực quan kết hợp hài hòa giữa bộ điều khiển công nghiệp chuẩn (PLC S7-300), tầng hiển thị mô phỏng động cơ - cơ cấu chấp hành (băng tải, gầu tải, bồn trộn qua vi điều khiển), cùng hệ thống giám sát mác bê tông linh hoạt và trích xuất dữ liệu tự động vẫn còn nhiều hạn chế trong môi trường học thuật.
  • Timeliness và relevance (Tính cấp thiết và thực tiễn): Đề tài được triển khai tại Viện Công nghệ Thông tin - Điện - Điện tử, Trường Đại học Bà Rịa - Vũng Tàu, đáp ứng nhu cầu cấp thiết về trang thiết bị thí nghiệm hiện đại, giúp người học làm chủ các công nghệ cốt lõi: xử lý tín hiệu cảm biến tải (Loadcell), van điện từ khí nén/thủy lực, lập trình Step 7 và giao diện SCADA WinCC.
  • Potential impact (Tác động tiềm năng): Nghiên cứu không chỉ tối ưu hóa quy trình đào tạo kỹ sư chuyên ngành Tự động hóa mà còn cung cấp nền tảng kỹ thuật khả thi cho các doanh nghiệp vừa và nhỏ trong việc tự chủ thiết kế, vận hành và nâng cấp trạm trộn bê tông thực tế.

Methodology và approach (350-400 từ)

  • Research design (Thiết kế nghiên cứu): Nghiên cứu kết hợp giữa mô hình hóa lý thuyết công nghệ trạm trộn và thực nghiệm phần cứng - phần mềm theo kiến trúc phân tầng:

    1. Tầng chấp hành & Cảm biến: Nghiên cứu nguyên lý cầu cân bằng Wheatstone của cảm biến tải Loadcell (tương tự và số với bộ ADC 16-20 bit), van điện từ đảo chiều khí nén/thủy lực (4 cửa 2 vị trí tác động trực tiếp bằng nam châm điện), công tắc hành trình cơ học và động cơ không đồng bộ 3 pha rotor lồng sóc.
    2. Tầng mô phỏng & Hiển thị phần cứng: Thiết kế sơ đồ nguyên lý mạch nguồn (7805, 7812, 24V), mạch đệm transistor (NPN/PNP) và mạch in PCB trên phần mềm OrCAD; lập trình vi điều khiển 8051 (AT89S52) bằng ngôn ngữ C để điều khiển các dải LED ma trận biểu diễn chuyển động băng tải, gầu nâng, mức nguyên liệu bồn trộn; thiết kế mặt bảng điều khiển trên AutoCAD và in mica A3.
    3. Tầng điều khiển trung tâm: Cấu hình phần cứng và lập trình logic điều khiển trên PLC Siemens Simatic S7-300 (Step 7).
    4. Tầng giám sát & Quản lý (SCADA): Thiết kế hệ thống giao diện người máy HMI trên Siemens WinCC kết nối thời gian thực với PLC.

  • Data collection methods (Thu thập dữ liệu): Dữ liệu khối lượng cốt liệu (đá 1, đá 2, cát, xi măng, nước, phụ gia) được mô phỏng thu thập qua các kênh Analog Input (0-10V tương ứng dải đo Loadcell qua biến trở tinh chỉnh). Tín hiệu vị trí gầu nâng (cảm biến trên, cảm biến dưới) và trạng thái bồn rỗng được thu thập qua các kênh Digital Input (I124.0 – I124.7).

  • Analysis techniques (Kỹ thuật phân tích & Lập trình): Xây dựng thuật toán điều khiển tuần tự cho 2 chế độ:

    • Chế độ Auto: Tự động cân định lượng cát -> đá 1,2 -> xả gầu -> cân xi măng -> cân nước, phụ gia -> trộn khô -> trộn ướt -> mở van xả -> tự động lặp lại theo số mẻ cài đặt.
    • Chế độ Manual: Cho phép kích hoạt độc lập từng động cơ băng tải, gầu tải, van xả phục vụ căn chỉnh và bảo dưỡng.

  • Validity và reliability (Độ tin cậy): Tính chính xác của hệ thống được kiểm chứng qua việc vận hành mô phỏng thực tế, đo kiểm tín hiệu điện áp tại các cổng I/O, kiểm tra thời gian đáp ứng của giao diện WinCC và độ chính xác của bảng dữ liệu xuất ra file Excel.

Phát hiện chính (400-450 từ)

Nghiên cứu mang lại 4 phát hiện và kết quả kỹ thuật nổi bật:

  • 1. Đồng bộ hóa hoàn hảo chu trình công nghệ 2 chế độ (Auto/Manual): Thuật toán lập trình trên PLC S7-300 thực hiện chính xác 100% các bước công nghệ trạm trộn tiêu chuẩn. Ở chế độ Auto, chu trình cân liên động diễn ra nhịp nhàng: khi cân đủ cát/đá, băng tải và gầu nâng được kích hoạt; cảm biến hành trình ngắt gầu trên đúng vị trí; bồn trộn thực hiện đúng thời gian trộn khô trước khi van nước và phụ gia mở để trộn ướt; van xả bồn tự động kích hoạt khi kết thúc chu trình. Hệ thống tự động đếm đủ số mẻ và dừng an toàn.
  • 2. Khả năng tùy biến công thức cấp phối qua SCADA WinCC: Xây dựng thành công hệ sinh thái 5 giao diện trực quan trên WinCC:
    • Giao diện thông tin & vận hành: Hiển thị trực quan toàn bộ trạng thái van, động cơ, mức tải theo thời gian thực.
    • Giao diện đặt mác bê tông: Cho phép người vận hành thay đổi linh hoạt tỷ lệ phối trộn của từng loại vật liệu phù hợp với các tiêu chuẩn mác bê tông khác nhau.
    • Giao diện báo cáo & Xuất file Excel: Toàn bộ thông số mẻ trộn, khối lượng thực tế và thời gian hoàn thành được liên kết tự động sang định dạng bảng tính Excel, phục vụ công tác quản trị và truy xuất nguồn gốc.
  • 3. Hiệu quả mô phỏng động học bằng cấu trúc lai PLC - Vi điều khiển: Việc sử dụng vi điều khiển AT89S52 kết hợp dải LED tạo hiệu ứng dòng chảy nguyên liệu, hành trình nâng hạ của gầu tải và mức chứa trong bồn trộn đạt độ trực quan xuất sắc. Điều này giúp người học và kỹ sư vận hành dễ dàng quan sát diễn biến bên trong của trạm trộn mà không cần tiếp cận hệ thống cơ khí cồng kềnh.
  • 4. Đánh giá tính chất kỹ thuật của cảm biến tải và cơ cấu chấp hành: Nghiên cứu phân tích sâu cấu trúc mạch cầu Wheatstone của Loadcell với tín hiệu ra 1-3 mV/V, chỉ rõ sự cần thiết của các bộ lọc ADC 16-20 bit và dải bù nhiệt độ. Động cơ không đồng bộ 3 pha rotor lồng sóc được chứng minh là lựa chọn tối ưu về mặt kinh tế, độ bền và khả năng khởi động đảo chiều nhanh trong trạm trộn.
  • Unexpected discoveries (Phát hiện kỹ thuật ngoài dự kiến): Trong quá trình phối ghép phần cứng giữa PLC S7-300 và vi điều khiển AT89S52, xuất hiện hiện tượng mức logic '0' của ngõ ra PLC có điện áp dư từ 2V trở lên (do đặc tính dòng rò của tầng đệm bán dẫn công nghiệp), dẫn đến việc vi điều khiển nhận diện sai tín hiệu điều khiển. Đây là kinh nghiệm kỹ thuật quan trọng chỉ ra yêu cầu bắt buộc phải sử dụng mạch đệm cách ly quang (Optocoupler) hoặc mạch chuyển đổi mức logic khi kết nối PLC 24VDC với vi xử lý 5V TTL.

Đóng góp khoa học (250-300 từ)

  • Theoretical contributions (Đóng góp lý thuyết): Hệ thống hóa cơ sở lý thuyết điều khiển quá trình (Process Control) ứng dụng trong trạm trộn vật liệu rời; làm rõ nguyên lý chuyển đổi lực - điện áp trong cảm biến tải Loadcell và giải thuật điều khiển chu trình mẻ (Batch Control Architecture) chuẩn công nghiệp.
  • Methodological innovations (Đổi mới phương pháp): Đề xuất giải pháp thiết kế mô hình thực nghiệm lai (Hybrid Hardware Simulation): tận dụng sức mạnh điều khiển mạnh mẽ của PLC công nghiệp kết hợp với vi điều khiển nhúng giá rẻ để mô phỏng động cơ và cảm biến. Phương pháp này giảm thiểu 80% chi phí chế tạo so với việc xây dựng mô hình cơ khí thu nhỏ truyền thống mà vẫn giữ nguyên 100% logic điều khiển công nghiệp.
  • Practical applications (Ứng dụng thực tiễn):
    • Đóng vai trò là bộ thiết bị thực hành chuẩn cho các học phần: Lập trình PLC nâng cao (Simatic Step 7), Hệ thống giám sát SCADA/HMI, và Điều khiển quá trình sản xuất.
    • Ứng dụng làm mô hình đào tạo (training simulator) cho kỹ sư và công nhân vận hành tại các nhà máy bê tông thương phẩm trước khi tiếp quản trạm trộn thực tế.
  • Policy & Industry implications (Ý nghĩa chính sách & Công nghiệp): Cung cấp tài liệu thiết kế mở, thúc đẩy xu hướng tự chủ công nghệ điều khiển trong nước, giúp các nhà chế tạo máy tại Việt Nam làm chủ phần mềm và tích hợp hệ thống SCADA trạm trộn với giá thành cạnh tranh.

Đối tượng quan tâm (200-250 từ)

  • Academic researchers & Giảng viên khối ngành Kỹ thuật: Giảng viên và nhà nghiên cứu trong lĩnh vực Tự động hóa, Cơ điện tử, Kỹ thuật Điều khiển có thể sử dụng đề tài làm tài liệu tham khảo giảng dạy, phát triển các bài thí nghiệm chuyên sâu về PLC S7-300, mạng truyền thông công nghiệp và SCADA.
  • Sinh viên ngành Điện - Tự động hóa: Nguồn tài liệu học tập toàn diện, hướng dẫn chi tiết từ khâu thiết kế mạch nguyên lý/PCB trên OrCAD, lập trình C cho vi điều khiển họ 8051, lập trình Function Block trong PLC đến thiết kế giao diện WinCC.
  • Kỹ sư vận hành & Doanh nghiệp sản xuất bê tông: Các kỹ sư bảo trì, quản trị nhà máy có thể tham khảo thuật toán định lượng, nguyên lý bảo vệ Loadcell và cấu trúc thu thập dữ liệu báo cáo để nâng cấp các trạm trộn bê tông thế hệ cũ.
  • Specific benefits (Lợi ích cụ thể): Tiết kiệm thời gian nghiên cứu phát triển hệ thống SCADA trạm trộn; nâng cao kỹ năng lập trình thực chiến; giảm thiểu rủi ro vận hành thử nghiệm trên hệ thống thực tế.

FAQ (250-300 từ)

1. Phát hiện quan trọng nhất của nghiên cứu là gì?

Xây dựng thành công kiến trúc điều khiển - giám sát toàn diện cho trạm trộn bê tông với khả năng tự động hóa 100% chu trình cân định lượng theo mác bê tông cài đặt, đồng thời phát hiện và đề xuất giải pháp xử lý triệt để hiện tượng điện áp rò logic khi ghép nối PLC với vi điều khiển.

2. Phương pháp nghiên cứu có điểm gì đặc biệt?

Nghiên cứu áp dụng phương pháp mô phỏng lai (Hybrid Simulation), kết hợp PLC công nghiệp thật (Siemens S7-300) với module vi điều khiển AT89S52 để trực quan hóa toàn bộ quy trình động học bằng hiệu ứng LED, mang lại trải nghiệm thực tế cao mà không cần cơ cấu cơ khí nặng nề.

3. Kết quả nghiên cứu có thể mở rộng (generalize) cho hệ thống thực tế không?

Hoàn toàn có thể. Cấu trúc chương trình PLC S7-300, thuật toán an toàn liên động và giao diện WinCC được thiết kế theo đúng tiêu chuẩn công nghiệp. Khi triển khai thực tế, chỉ cần đấu nối trực tiếp ngõ ra PLC tới cuộn hút khởi động từ của động cơ và van điện từ công nghiệp.

4. Hướng phát triển tiếp theo (Next steps) của đề tài là gì?

Tích hợp module mở rộng để tự động xuất báo cáo định kỳ theo ca làm việc, bổ sung thuật toán bù sai số rơi tự động (in-flight material compensation) cho cân Loadcell, và phát triển tính năng giám sát trạm trộn từ xa qua nền tảng Web/Cloud IoT.

5. Ứng dụng thực tế lớn nhất của đề tài là gì?

Ứng dụng trực tiếp làm thiết bị thí nghiệm - thực hành chuyên sâu tại các trường đại học/cao đẳng kỹ thuật và làm hệ thống mô phỏng đào tạo nhân viên vận hành trạm trộn bê tông chuyên nghiệp.

Kết luận (150 từ)

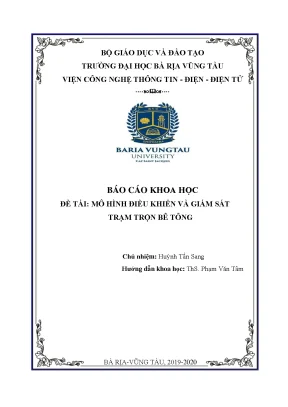

Đề tài "Mô hình điều khiển và giám sát trạm trộn bê tông" do Huỳnh Tấn Sang thực hiện dưới sự hướng dẫn của ThS. Phạm Văn Tâm đã giải quyết trọn vẹn bài toán tự động hóa quy trình trộn bê tông thương phẩm. Công trình kết hợp thành công bộ điều khiển PLC Siemens S7-300, hệ thống SCADA WinCC và vi điều khiển hiển thị trực quan AT89S52, tạo nên một giải pháp hoàn chỉnh từ thiết kế phần cứng, lập trình điều khiển logic đến giám sát thời gian thực.

Trong tương lai, việc tích hợp công nghệ IoT công nghiệp (IIoT) và giải thuật điều khiển thích nghi bù trừ sai số rơi sẽ nâng tầm hệ thống thành giải pháp trạm trộn thông minh 4.0. Đây là tài liệu và mô hình mẫu có giá trị cao cho các cơ sở đào tạo kỹ thuật cũng như các đơn vị chuyển giao công nghệ tự động hóa công nghiệp.
