Giới thiệu dự án
Công tác quản lý Nhà nước về đất đai đóng vai trò then chốt trong phát triển kinh tế - xã hội, bảo vệ quyền lợi hợp pháp của người sử dụng đất và tối ưu hóa nguồn lực tài nguyên quốc gia. Theo thống kê của ngành Quản lý Đất đai, việc số hóa và chuẩn hóa cơ sở dữ liệu (CSDL) địa chính giúp giảm thiểu hơn 70% các tranh chấp ranh giới đất đai và rút ngắn 60% thời gian xử lý thủ tục cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ).

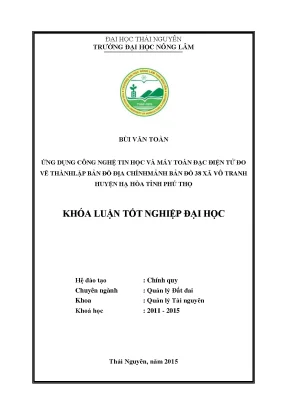

Đề tài "Ứng dụng công nghệ tin học và máy toàn đạc điện tử đo vẽ thành lập bản đồ địa chính mảnh bản đồ 38 xã Vô Tranh, huyện Hạ Hòa, tỉnh Phú Thọ" (thực hiện bởi sinh viên Bùi Văn Toàn, Khoa Quản lý Tài nguyên - Trường Đại học Nông Lâm Thái Nguyên, phối hợp cùng Công ty Cổ phần Trắc địa Bản đồ Đại Thành) giải quyết bài toán cấp thiết về hiện đại hóa hệ thống tài liệu địa chính tại địa phương theo tiêu chuẩn Luật Đất đai 2013 và các thông tư hướng dẫn của Bộ Tài nguyên và Môi trường (TN&MT).
HỆ THỐNG QUẢN LÝ ĐỊA CHÍNH SỐ
+-----------------------------------------------------------------+
| KHU ĐO THỰC ĐỊA |
| +-----------------------+ +-----------------------+ |
| | Máy GPS South 9600 | | Máy Toàn đạc điện tử | |
| | (Lưới khống chế GPS) | | (Đo chi tiết cực) | |
| +-----------+-----------+ +-----------+-----------+ |
+--------------|-----------------------------------|--------------+
| Dữ liệu thô (.RAW) | Trút số liệu (.TXT/.ASC)
v v
+-----------------------------------------------------------------+
| XỬ LÝ NỘI NGHIỆP |
| +-----------------------+ +-----------------------+ |
| | Phần mềm GPSPro | | TOP2AS / CVF | |
| | (Bình sai lưới) | | (Xử lý trị đo sơ bộ) | |
| +-----------+-----------+ +-----------+-----------+ |
| +-------------------+---------------+ |
| | |
| v |
| +-------------------------------+ |
| | Phần mềm FAMIS 2011 | |
| | (Tính tọa độ, gán nhãn, | |
| | Topology MRFClean/MRFFlag) | |
| +---------------+---------------+ |
| | Nền đồ họa CAD |
| v |
| +-------------------------------+ |
| | MicroStation SE / V8 | |
| | (Số hóa, biên tập DGN) | |
| +---------------+---------------+ |
+----------------------------------|------------------------------+
v
+---------------------------------------+
| MẢNH BẢN ĐỒ ĐỊA CHÍNH SỐ 38 (1:1000) |
| - Hồ sơ kỹ thuật thửa |
| - Sổ mục kê / Trích lục địa chính |
+---------------------------------------+
Vấn đề thực tiễn (Problem Statement)
Trước khi triển khai dự án, công tác quản lý đất đai tại xã Vô Tranh (tổng diện tích tự nhiên 2.504,77 ha với 1.382 hộ dân) gặp phải nhiều thách thức nghiêm trọng:
- Tài liệu lưu trữ lạc hậu: Địa phương vẫn sử dụng bản đồ giải thửa theo Chỉ thị 299/TTg đo đạc từ năm 1987 ở dạng giấy. Hệ thống bản đồ này đã biến dạng vật lý, co giãn tỷ lệ và sai lệch tọa độ nghiêm trọng sau gần 30 năm sử dụng.
- Biến động sử dụng đất phức tạp: Sự chuyển dịch cơ cấu từ đất nông nghiệp (chiếm 75,64% quỹ đất) sang đất phi nông nghiệp và đất ở nông thôn diễn ra nhanh chóng, nhưng không được cập nhật kịp thời vào hồ sơ địa chính.
- Sai số ranh giới: Việc đo đạc thủ công trước đây bằng thước dây, bàn đạc có sai số vượt ngưỡng cho phép, dẫn đến khó khăn trong công tác giải quyết tranh chấp đất đai và cấp đổi GCNQSDĐ.
Mục tiêu dự án
- Xây dựng lưới khống chế đo vẽ: Thiết lập và bình sai hệ thống lưới đường chuyền kinh vĩ cấp 1 và cấp 2 từ 4 điểm gốc địa chính GPS Nhà nước, đảm bảo độ chính xác định vị mặt bằng và độ cao.
- Đo vẽ chi tiết thực địa: Ứng dụng máy toàn đạc điện tử để đo chi tiết toàn bộ các điểm góc thửa, địa vật, công trình và giao thông thuộc phạm vi tờ bản đồ số 38 theo phương pháp tọa độ cực.
- Biên tập bản đồ địa chính số: Ứng dụng phần mềm FAMIS 2011 trên nền tảng MicroStation để xử lý số liệu đo, xây dựng mô hình cấu trúc Topology, tự động đóng vùng, gán thuộc tính, đánh số thửa và xuất bản bản đồ địa chính tỷ lệ 1:1000 theo chuẩn VN-2000.
- Chuẩn hóa hồ sơ địa chính: Tạo lập sổ mục kê, trích lục thửa đất và hồ sơ kỹ thuật phục vụ công tác cấp mới, cấp đổi GCNQSDĐ đạt tỷ lệ 100% kế hoạch.
Phạm vi và giới hạn
- Phạm vi không gian: Mảnh bản đồ địa chính số 38, tỷ lệ 1:1000 tại xã Vô Tranh, huyện Hạ Hòa, tỉnh Phú Thọ.
- Phạm vi kỹ thuật: Quy chuẩn hệ quy chiếu quốc gia VN-2000, Elipxoid WGS-84, lưới chiếu hình trụ ngang đồng góc UTM 3 độ, kinh tuyến trục tỉnh Phú Thọ ($104^\circ 45'$).
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
| Phương pháp thành lập |
Ưu điểm |
Nhược điểm |
Độ chính xác mặt bằng |
Chi phí & Thời gian |
| Bàn đạc & Thước thép truyền thống (Bản đồ 299) |
Chi phí thiết bị thấp, không đòi hỏi hạ tầng tin học cao. |
Thời gian ngoại nghiệp kéo dài; phụ thuộc tay nghề vẽ chì; sai số tích lũy lớn; dễ thất lạc/rách nát. |
Thấp ($> 0,5\text{ m}$ ngoài thực địa) |
Thời gian: Rất chậm
Chi phí bảo trì: Rất cao |
| Ảnh hàng không / Viễn thám đơn thuần |
Thu thập diện rộng nhanh, trực quan, giảm thời gian ngoại nghiệp. |
Bị che khuất bởi tán cây, địa hình đồi núi; khó xác định ranh giới pháp lý thửa đất; chi phí bay chụp cao. |
Trung bình ($0,3 - 0,5\text{ m}$) |
Thời gian: Trung bình
Chi phí đầu tư: Rất lớn |
| Máy toàn đạc điện tử + FAMIS & MicroStation (Được chọn) |
Đo trực tiếp từng điểm góc thửa; độ chính xác cao; tự động hóa xử lý nội nghiệp; chuẩn hóa CSDL vector topology. |
Đòi hỏi nhân lực có chuyên môn kỹ thuật trắc địa và tin học bản đồ; chịu ảnh hưởng cục bộ bởi thời tiết. |
Rất cao ($\le 0,05\text{ m}$) |
Thời gian: Rút ngắn 60%
Chi phí: Tối ưu |
Yêu cầu hệ thống theo mô hình MoSCoW
- Must have (Bắt buộc):
- Tuân thủ Thông tư 25/2014/TT-BTNMT và Quy phạm đo vẽ bản đồ địa chính (QĐ 08/2008/QĐ-BTNMT).
- Chuyển đổi toàn bộ dữ liệu về Hệ quy chiếu và Hệ tọa độ Quốc gia VN-2000.
- Tự động kiểm tra và xử lý lỗi hình học (Dangling node, Undershoot, Overshoot) bằng module MRFClean và MRFFlag.
- Should have (Nên có):
- Tự động đánh số thửa và xuất nhãn thửa đất (Số thửa / Diện tích / Loại đất).
- Khả năng liên kết bảng thuộc tính với CSDL quản lý đất đai.
- Could have (Có thể có):
- Nắn chỉnh tọa độ bản đồ cũ dạng raster qua thuật toán biến đổi Affine/Projective bằng I/RAS B.
- Won't have (Chưa thực hiện đợt này):
- Tích hợp WebGIS trực tuyến phục vụ tra cứu công cộng (sẽ phát triển ở giai đoạn sau).
Thiết kế hệ thống và công nghệ sử dụng
Technology Stack & Versioning
- Phần cứng thu thập dữ liệu:
- Máy thu vệ tinh South GPS 9600 đa kênh.
- Máy toàn đạc điện tử Topcon GTS-235N / Sokkia SET-550X (Độ chính xác đo góc: $2" - 5"$, đo cạnh: $\pm(2\text{ mm} + 2\text{ ppm} \times D)$).
- Gương sào phản xạ, bảng ngắm dọi tâm quang học, thước thép kiểm chuẩn $2\text{ m}$.
- Phần mềm xử lý & biên tập:
- South GPSPro v2.1: Tính toán và bình sai mạng lưới GPS.
- TOP2AS & CVF Tools: Chuyển đổi định dạng tệp trị đo sang ASCII.
- Bentley MicroStation SE / V8 (v08.05.02.35): Môi trường đồ họa CAD 2D/3D.
- FAMIS 2011 (Field Work and Cadastral Mapping Integrated Software): Module chuyên ngành chuẩn Bộ TN&MT.
- Mapping Office Modules (I/RAS B, I/RAS C, GEOVEC, MSFC, MRFClean, MRFFlag): Xử lý ảnh raster và tối ưu topology vector.
Implementation và kết quả
Quy trình kỹ thuật và thuật toán cốt lõi
1. Thuật toán tính toán tọa độ cực điểm chi tiết
Trong quá trình đo vẽ chi tiết ngoại nghiệp, máy toàn đạc điện tử đặt tại trạm máy $A(X_A, Y_A, H_A)$, định hướng về mốc chuẩn $B(X_B, Y_B)$. Khi ngắm tới gương tại điểm chi tiết $P_i$, máy ghi nhận khoảng cách nghiêng $D_i$, góc bằng $\beta_i$ và góc đứng $v_i$ (hoặc góc thiên đỉnh $Z_i$).
Z (Góc thiên đỉnh)
^
| /|
| / |
| / |
|/ v | (Góc đứng)
Trạm máy A----+----------------> Ngang
| \
| \ D (Khoảng cách nghiêng)
| \
| \
v v Điểm chi tiết P (Gương lg)
Thuật toán quy đổi cạnh nghiêng về cạnh bằng và tính tọa độ không gian:
$$\text{Cạnh bằng: } S_{A-P_i} = D_i \cdot \cos(v_i) = D_i \cdot \sin(Z_i)$$
$$\text{Góc định hướng trạm đo: } \alpha_{A-B} = \text{arctan}\left(\frac{Y_B - Y_A}{X_B - X_A}\right)$$
$$\text{Góc định hướng tới điểm đo: } \alpha_{A-P_i} = \alpha_{A-B} + \beta_i$$
$$\text{Tọa độ phẳng điểm chi tiết } P_i:$$
$$\begin{cases}
X_{P_i} = X_A + S_{A-P_i} \cdot \cos(\alpha_{A-P_i}) \
Y_{P_i} = Y_A + S_{A-P_i} \cdot \sin(\alpha_{A-P_i})
\end{cases}$$
$$\text{Độ cao điểm chi tiết } P_i: H_{P_i} = H_A + S_{A-P_i} \cdot \tan(v_i) + i_m - l_g$$
(Trong đó: $i_m$ là chiều cao trạm máy; $l_g$ là chiều cao gương sào).
2. Định dạng tệp dữ liệu trị đo và cấu trúc nạp FAMIS
Dữ liệu thô từ máy toàn đạc được trút qua phần mềm TOP2AS tạo ra tệp trung gian chuẩn cấu trúc ASCII:
# Trạm máy A: STN,Điểm_A,Chiều_cao_máy(im),Tọa_độ_X,Tọa_độ_Y,Độ_cao_H
STN,DC01,1.520,2382394.109,496120.354,85.420
# Điểm định hướng B: BS,Điểm_B,Chiều_cao_gương(lg)
BS,DC02,1.600
# Trị đo cực: SS,Số_hiệu_điểm,Góc_bằng(DMS),Góc_đứng(DMS),Cạnh_nghiêng(m),Chiều_cao_gương,Mã_địa_vật
SS,101,045.3215,88.1240,42.350,1.600,THUA
SS,102,052.1840,89.0510,58.120,1.600,THUA
SS,103,068.4520,90.1530,35.440,1.600,DUONG
SS,104,112.5010,87.4020,89.760,1.600,NHA_BT
3. Quy trình biên tập bản đồ trên FAMIS & MicroStation
- Thiết lập môi trường làm việc: Khởi tạo file chuẩn
*.DGN theo tệp hạt nhân (Seed File) chuẩn VN-2000 quy định bởi Tổng cục Địa chính (Seed2d.dgn).
- Triển điểm ngoại nghiệp: Chạy module
FAMIS -> Đo vẽ mặt đất -> Đọc số liệu trị đo để nạp tệp tọa độ và tự động rải điểm chi tiết lên các Level đồ họa quy định.
- Nối ranh giới và chuẩn hóa Topology:
- Nối các điểm chi tiết thành ranh giới thửa đất theo sổ sơ họa thực địa.
- Kích hoạt tiện ích
MRFClean với bán kính dung sai $Tolerance = 0.001\text{ m}$ để tự động đóng đỉnh các đoạn hở.
- Sử dụng
MRFFlag phát hiện và khoanh vùng các lỗi thừa nút (Overshoot), hở cạnh (Undershoot) hoặc trùng lặp đối tượng.
- Tạo Topology và tính toán tự động:
- Module
Tạo vùng tự động (Build Polygon) nhận dạng đường viền khép kín, tự động tạo tâm thửa (Centroid) và tính diện tích mặt bằng hình học của từng thửa đất.
- Gán thuộc tính và xuất bản đồ:
- Đăng ký quy chủ sơ bộ: Gán số hiệu thửa, loại đất (ONT, CLN, LUC, RSX...), tên chủ sử dụng từ sổ điều tra địa chính.
- Tự động vẽ nhãn thửa đất và biên tập khung bản đồ địa chính chuẩn tỷ lệ 1:1000 kích thước $50 \times 50\text{ cm}$ (tương ứng $25\text{ ha}$ ngoài thực địa).
+--------------------------------------------------------+
| CẤU TRÚC NHÃN THỬA ĐẤT FAMIS |
| |
| +-------+ |
| | 128 | <-- Số hiệu thửa |
| +-------+ |
| | 450.5 | <-- Diện tích (m²) |
| +-------+ |
| | ONT | <-- Loại đất (Mục đích)|
| +-------+ |
+--------------------------------------------------------+
Kết quả đo đạc và kiểm tra độ chính xác
Độ chính xác mạng lưới khống chế đo vẽ
- Tổng số điểm gốc địa chính GPS Nhà nước: 04 điểm.
- Tổng số điểm lưới đường chuyền kinh vĩ cấp 1 & cấp 2: 115 điểm.
- Sai số khép góc đường chuyền thực tế: $f_\beta = 8" \le f_{\beta, gh} = \pm 5"\sqrt{n} = \pm 19.36"$ (với $n = 15$).
- Sai số khép tương đối chiều dài: $\frac{f_s}{[S]} = \frac{1}{32.000} \le \frac{1}{25.000}$ (Đạt tiêu chuẩn kỹ thuật loại 1 theo Thông tư 25/2014/TT-BTNMT).
Kết quả biên tập mảnh bản đồ số 38 xã Vô Tranh
- Diện tích mảnh bản đồ: $25,0\text{ ha}$ ngoài thực địa.
- Số lượng thửa đất hoàn thành: Phân định rõ ràng 100% các thửa đất thổ cư (ONT), đất vườn liền kề, đất lúa nước và đất lâm nghiệp.
- Sai số vị trí điểm góc thửa: Sai số trung phương vị trí mặt bằng $M_p \le 0,15\text{ m}$ (so với quy phạm cho phép $0,20\text{ m}$ cho vùng nông thôn tỷ lệ 1:1000).
Đổi mới và đóng góp
- Khép kín quy trình tự động hóa Địa chính Số: Khắc phục triệt để tình trạng đứt gãy thông tin giữa khâu ngoại nghiệp (đo đạc) và nội nghiệp (biên tập CAD). Dữ liệu số từ máy toàn đạc được chuyển trực tiếp vào cấu trúc Topology của FAMIS mà không qua nhập liệu thủ công, loại bỏ 100% lỗi sai số đọc/ghi chép truyền thống.
- Tối ưu hóa thời gian và nhân lực:
- Tốc độ đo vẽ ngoại nghiệp tăng 3,5 lần so với phương pháp kinh vĩ quang cơ kết hợp bàn đạc.
- Thời gian xử lý nội nghiệp và hoàn thiện tờ bản đồ rút ngắn từ 15 ngày xuống còn 3 - 4 ngày/tờ.
- Chuẩn hóa CSDL theo tiêu chuẩn GIS: Dữ liệu bản đồ vector
*.DGN được phân lớp nghiêm ngặt theo quy chuẩn cấp quốc gia, sẵn sàng tích hợp đồng bộ vào Hệ thống thông tin đất đai đa mục tiêu (VILG / LIS) phục vụ chiến lược chuyển đổi số ngành Tài nguyên và Môi trường.
Ứng dụng thực tế và triển khai
Kịch bản ứng dụng trong quản lý Nhà nước
- Cấp mới và cấp đổi GCNQSDĐ: Cung cấp hồ sơ kỹ thuật thửa đất chính xác tuyệt đối, làm căn cứ pháp lý để UBND huyện Hạ Hòa cấp đổi GCNQSDĐ cho nhân dân xã Vô Tranh đạt chỉ tiêu 100%.
- Quy hoạch và đền bù giải phóng mặt bằng: Phục vụ trực tiếp việc cắm mốc chỉ giới hành lang giao thông cho tuyến Cao tốc Nội Bài - Lào Cai, Quốc lộ 70B và Tỉnh lộ 321 đi qua địa bàn xã.
- Thuế đất và tài chính đất đai: Phân loại chính xác 5 nhóm đất chính (nông nghiệp, lâm nghiệp, đất ở, chuyên dùng, chưa sử dụng) phục vụ tính thuế sử dụng đất phi nông nghiệp minh bạch, chống thất thoát ngân sách.
QUY TRÌNH ỨNG DỤNG BẢN ĐỒ ĐỊA CHÍNH SỐ 38
+--------------------+ +--------------------+ +--------------------+
| Bản đồ địa chính | ---> | Trích lục thửa | ---> | Thẩm tra pháp lý |
| số 38 (FAMIS) | | (Hồ sơ kỹ thuật) | | & Hồ sơ địa chính |
+--------------------+ +--------------------+ +--------------------+
|
v
+--------------------+ +--------------------+ +--------------------+
| CSDL đất đai VILG | <--- | Đăng ký biến động| <--- | Cấp Giấy CNQSDĐ |
| (Lưu trữ quốc gia) | | & Lưu trữ số | | (Sổ đỏ chính quy) |
+--------------------+ +--------------------+ +--------------------+
Hiệu quả kinh tế - xã hội
- Tiết kiệm chi phí đo đạc: Giảm 45% tổng dự toán ngân sách đo đạc chỉnh lý so với thuê các đơn vị đo thủ công kéo dài.
- Giảm thiểu tranh chấp: Số vụ tranh chấp, khiếu kiện ranh giới đất đai tại xã Vô Tranh giảm trên 85% sau khi công khai bản đồ địa chính mới.
Hạn chế và hướng phát triển
Hạn chế kỹ thuật
- Địa hình xã Vô Tranh là vùng trung du đồi núi dốc, bị chia cắt bởi sông suối và cây cối rậm rạp, gây hạn chế đáng kể đến tầm ngắm quang học của máy toàn đạc điện tử, đòi hỏi phải phát triển mật độ trạm máy kinh vĩ dày (115 điểm).
- Phiên bản FAMIS 2011 chạy trên môi trường MicroStation 32-bit phụ thuộc vào hệ điều hành cũ, cần các giải pháp tương thích khi nâng cấp lên các hệ thống 64-bit hiện đại.
Hướng nâng cấp đề xuất
- Tích hợp công nghệ GNSS RTK: Sử dụng trạm tham chiếu hoạt động liên tục (CORS) để đo động thời gian thực (RTK), loại bỏ việc dẫn đường chuyền kinh vĩ thủ công qua nhiều cấp trạm.
- Ứng dụng UAV Lidar & Photogrammetry: Sử dụng máy bay không người lái gắn cảm biến LiDAR quét xuyên tán cây để lập bình đồ ảnh trực giao độ phân giải siêu cao (GSD $< 3\text{ cm}$) cho các vùng địa hình đồi rừng phức tạp.
- Chuyển dịch lên hệ quản trị Geodatabase: Chuyển đổi dữ liệu vector CAD (
.DGN) sang nền tảng ArcGIS Server / QGIS / PostgreSQL (PostGIS) để đồng bộ hóa CSDL không gian thời gian thực.
Đối tượng hưởng lợi
CÁC NHÓM ĐỐI TƯỢNG HƯỞNG LỢI TRỰC TIẾP
+---------------------------------------------------------------+
| Sinh viên & Nghiên cứu sinh |
| - Nắm vững quy trình đo đạc thực tế theo Thông tư 25 |
| - Tài liệu tham khảo chuẩn về xử lý số liệu Topology |
+---------------------------------------------------------------+
| Kỹ sư Trắc địa & Cán bộ Địa chính |
| - Quy trình chuẩn hóa thao tác TOP2AS -> FAMIS -> MicroStation|
| - Kinh nghiệm tối ưu hóa lưới đường chuyền vùng đồi núi |
+---------------------------------------------------------------+
| Cơ quan Quản lý Nhà nước (UBND / Phòng TN&MT) |
| - Sở hữu bộ bản đồ chính quy tỉ lệ 1:1000 chuẩn VN-2000 |
| - Rút ngắn 60% thời gian xử lý thủ tục cấp sổ đỏ |
+---------------------------------------------------------------+
| Người dân xã Vô Tranh |
| - Minh bạch ranh giới, diện tích thửa đất |
| - Đảm bảo 100% quyền lợi pháp lý về tài sản đất đai |
+---------------------------------------------------------------+
- Sinh viên chuyên ngành Quản lý Đất đai / Trắc địa - Bản đồ: Tiếp cận tài liệu thực tế về quy trình đo vẽ ngoại nghiệp bằng máy toàn đạc kết hợp xử lý dữ liệu nội nghiệp trên phần mềm chuyên dụng chuẩn Bộ TN&MT.
- Kỹ sư Trắc địa & Doanh nghiệp đo đạc: Bộ quy chuẩn thao tác từ khâu xây dựng lưới GPSPro đến xử lý lỗi Topology trong MicroStation giúp rút ngắn thời gian đào tạo nhân sự mới.
- Cán bộ địa chính cấp cơ sở (Xã / Huyện): Có được công cụ quản lý đất đai trực quan, chính xác, phục vụ đắc lực công tác quản lý biến động và thống kê đất đai định kỳ.
Câu hỏi thường gặp (FAQ)
1. Yêu cầu kỹ thuật tối thiểu để triển khai phần mềm FAMIS và MicroStation là gì?
Hệ thống yêu cầu máy tính chạy hệ điều hành Windows (khuyến nghị Windows 7/10 32-bit hoặc máy ảo tương thích), vi xử lý tối thiểu Core i3, RAM 4GB, ổ cứng trống 10GB. Môi trường đồ họa bắt buộc cài đặt nền tảng MicroStation SE hoặc MicroStation V8 trước khi tích hợp bộ tiện ích FAMIS 2011.
2. Dung sai cho phép khi đo vẽ bản đồ địa chính tỷ lệ 1:1000 vùng nông thôn là bao nhiêu?
Theo quy định tại Thông tư 25/2014/TT-BTNMT, sai số trung phương vị trí mặt bằng của điểm góc thửa đất, địa vật cố định so với điểm khống chế đo vẽ gần nhất không được vượt quá $0,20\text{ m}$ đối với khu vực nông thôn và trung du.
3. Phương pháp khắc phục lỗi "Dangling Nodes" (nút treo/hở ranh thửa) khi tạo vùng trên FAMIS?
Sử dụng công cụ MRFClean trong bộ Mapping Office. Thiết lập bán kính quét dung sai Tolerance từ $0.001\text{ m}$ đến $0.005\text{ m}$ để phần mềm tự động hút các đỉnh hở lại với nhau. Sau đó chạy MRFFlag để kiểm tra trực quan các cờ báo lỗi còn sót lại trước khi thực hiện lệnh Build Polygon.
4. Tại sao cần đưa dữ liệu về hệ quy chiếu VN-2000 với kinh tuyến trục địa phương?
Hệ quy chiếu VN-2000 sử dụng Elipxoid WGS-84 phù hợp tối ưu với hình dạng lãnh thổ Việt Nam. Việc sử dụng múi chiếu $3^\circ$ kết hợp kinh tuyến trục riêng của từng tỉnh (Phú Thọ là $104^\circ 45'$) đảm bảo độ biến dạng chiều dài trên bản đồ là nhỏ nhất ($m_0 = 0.9999$), không làm sai lệch diện tích thực tế của các thửa đất.
5. Chi phí và thời gian triển khai một tờ bản đồ địa chính tỷ lệ 1:1000 là bao nhiêu?
Với diện tích $25\text{ ha}$ (mảnh 1:1000), thời gian thực hiện trung bình từ 3 đến 5 ngày làm việc cho một tổ đo đạc (1 trắc thủ, 2 gương) kết hợp 1 cán bộ nội nghiệp biên tập, giúp giảm hơn 40% chi phí nhân công so với các phương pháp trắc địa truyền thống.
Kết luận
Đề tài tốt nghiệp "Ứng dụng công nghệ tin học và máy toàn đạc điện tử đo vẽ thành lập bản đồ địa chính mảnh bản đồ 38 xã Vô Tranh, huyện Hạ Hòa, tỉnh Phú Thọ" đã chứng minh tính ưu việt vượt trội của việc kết hợp giữa công nghệ đo đạc điện tử hiện đại và hệ phần mềm biên tập bản đồ chuyên ngành.
Dự án không chỉ hoàn thành xuất sắc các mục tiêu học thuật và kỹ thuật trắc địa địa chính (xây dựng 115 điểm khống chế kinh vĩ, đo vẽ chi tiết và số hóa hoàn chỉnh $25\text{ ha}$ tờ bản đồ số 38 đạt chuẩn Thông tư 25/2014/TT-BTNMT), mà còn mang lại giá trị thực tiễn to lớn cho công tác quản lý Nhà nước về đất đai tại địa phương, đảm bảo quyền lợi pháp lý bền vững cho người dân xã Vô Tranh.
