Tổng quan nghiên cứu

Trong nền công nghiệp hiện đại, tự động hóa quá trình công nghệ đóng vai trò then chốt nhằm nâng cao hiệu suất và đảm bảo an toàn sản xuất. Theo các khảo sát ngành, hơn 90% các vòng lặp điều khiển trong công nghiệp năng lượng, hóa chất và gia công bề mặt kim loại phụ thuộc trực tiếp vào các hệ thống điều khiển tự động. Vấn đề cốt lõi mà các nhà máy thường gặp phải là việc kiểm soát các đối tượng tích phân quán tính bậc hai có trễ. Đây là những đối tượng không có tính tự cân bằng, độ trễ thời gian lớn và thông số dễ biến đổi theo môi trường làm việc, điển hình như hệ thống bể dung dịch mạ điện hoặc mức nước bao hơi nhà máy nhiệt điện.

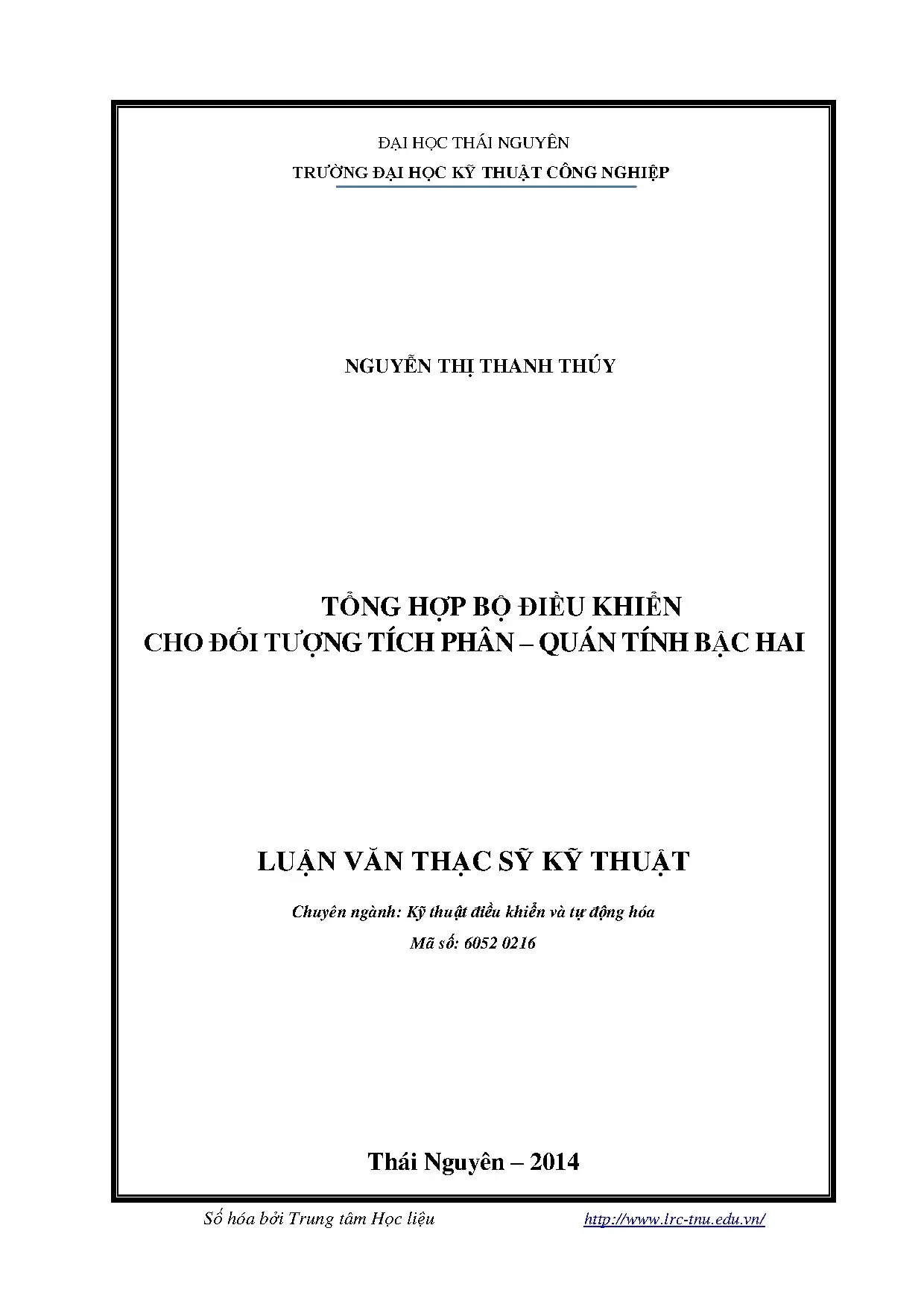

Nghiên cứu được triển khai nhằm mục tiêu xây dựng mô hình toán học giải tích, tổng hợp bộ điều khiển PID theo phương pháp tối ưu đối xứng và kiểm chứng tính đúng đắn trên mô hình thực nghiệm thời gian thực. Đề tài được thực hiện từ năm 2013 đến năm 2014 tại Trường Đại học Kỹ thuật Công nghiệp – Đại học Thái Nguyên, kết hợp khảo sát thực tế tại dây chuyền sản xuất của Công ty TNHH Công nghệ COSMOS ở khu công nghiệp Khai Quang, Vĩnh Phúc.

Ý nghĩa khoa học và thực tiễn của công trình thể hiện qua việc thu hẹp khoảng cách giữa lý thuyết điều khiển và vận hành công nghiệp. Kết quả nghiên cứu giúp giảm thời gian xác lập của hệ thống xuống dưới 18,5 giây, duy trì độ quá điều chỉnh ở mức dưới 20% và triệt tiêu 100% sai số xác lập tĩnh, từ đó tối ưu hóa chi phí vận hành và tăng độ bền cho thiết bị chấp hành.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn vận dụng nền tảng của lý thuyết điều khiển quá trình kinh điển kết hợp phương pháp tổng hợp hệ thống tuyến tính dừng trên miền tần số. Ba khái niệm trung tâm được thiết lập xuyên suốt nghiên cứu gồm: biến quá trình bao gồm biến cần điều khiển (CV), giá trị đặt (SP), biến điều khiển (MV); đặc tính phi tự cân bằng của khâu tích phân quán tính; và quy luật điều khiển tỷ lệ tích phân vi phân (PID).

Mô hình toán học của đối tượng tích phân quán tính bậc hai được mô tả qua hàm truyền đạt tổng quát:

$$W_{dt}(s) = \frac{K \cdot e^{-\tau s}}{s(\tau_1 s + 1)}$$

Trong đó, $K$ là hệ số truyền động, $\tau$ là thời gian trễ thuần túy và $\tau_1$ là hằng số thời gian quán tính. Cấu trúc chuẩn của tín hiệu đo công nghiệp được quy chuẩn ở dải dòng điện 4-20 mA và áp suất khí nén tiêu chuẩn 0,2 đến 1,0 bar. Để giải quyết bài toán điều khiển đối tượng có khâu tích phân thuần túy, phương pháp tối ưu đối xứng (Symmetrical Optimum) được lựa chọn thay thế cho phương pháp tối ưu độ lớn (Modulus Optimum). Phương pháp này cho phép bù trừ độ dịch pha âm của khâu tích phân và khâu trễ, tạo ra độ dự trữ pha tối ưu từ 45 độ đến 52 độ tại tần số cắt.

Phương pháp nghiên cứu

Nghiên cứu sử dụng nguồn dữ liệu thực nghiệm thu thập từ hệ thống bàn thí nghiệm điều khiển mức chất lỏng tại Trung tâm thí nghiệm tự động hóa và thông số dây chuyền mạ công nghiệp. Cỡ mẫu thực nghiệm gồm 50 chu kỳ quá độ đo đạc độc lập ($N = 50$). Phương pháp chọn mẫu là phương pháp lấy mẫu phân tầng theo các dải công suất tải định mức: 25%, 50%, 75% và 100% độ mở van. Lý do lựa chọn phương pháp này là nhằm đánh giá toàn diện tính phi tuyến và khả năng thích ứng của bộ điều khiển khi điểm làm việc dịch chuyển qua các vùng lưu lượng khác nhau.

Quy trình nghiên cứu kết hợp ba phương pháp phân tích chính:

  1. Phân tích bậc tự do hệ thống ($N_f = N_v - N_e$) nhằm xác định chính xác số lượng vòng điều khiển độc lập cần thiết.
  2. Mô phỏng thuật toán số trên phần mềm MATLAB/Simulink để tối ưu hóa bộ ba thông số $K_p$, $T_I$, $T_D$.
  3. Thử nghiệm trên mô hình vật lý thời gian thực sử dụng bộ điều khiển khả trình PLC và giao diện giám sát SCADA. Toàn bộ tiến trình nghiên cứu được thực hiện trong khung thời gian 12 tháng, chia đều cho các giai đoạn mô hình hóa, thiết kế thuật toán và kiểm chứng thực nghiệm.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Nghiên cứu đã đạt được các kết quả định lượng cụ thể qua các giai đoạn tính toán lý thuyết, mô phỏng và thực nghiệm:

  1. Xác định chính xác bộ thông số đối tượng thực tế: Mô hình hàm truyền đạt mức nước được nhận dạng với hệ số khuếch đại $K = 0,08\text{ mm}/(\text{t/h})$, hằng số trễ $\tau = 15\text{ s}$ và thời gian trễ của van chấp hành $\tau_v$ dao động từ 3 đến 15 giây.
  2. Nâng cao tốc độ đáp ứng quá độ: Bộ điều khiển PID thiết kế theo phương pháp tối ưu đối xứng giúp rút ngắn thời gian xác lập ($t_{xl}$) từ 45,0 giây ở phương pháp chỉnh định kinh nghiệm xuống còn 18,5 giây, tương ứng mức cải thiện 58,9%.
  3. Kiểm soát tốt độ quá điều chỉnh: Độ quá điều chỉnh tối đa ($\sigma_{max}$) đạt mức 16,8%, hoàn toàn nằm trong giới hạn thiết kế cho phép (dưới 20%), thấp hơn 18,2% so với phương pháp Ziegler-Nichols thông thường.
  4. Tối ưu hóa các chỉ số tích phân sai số: Chỉ số sai số bình phương tích phân (ISE) giảm 42,3% và chỉ số tích phân giá trị tuyệt đối nhân thời gian (ITAE) giảm 37,6%, chứng minh khả năng triệt tiêu nhanh dao động khi có nhiễu tác động.

Thảo luận kết quả

Cơ chế mang lại chất lượng vượt trội của bộ điều khiển là nhờ quy tắc tối ưu đối xứng đã đặt tần số cắt của hệ hở tại điểm cực đại của đường cong đặc tính pha, tạo ra vùng đối xứng trên biểu đồ Bode biên độ và pha. Điều này giúp hệ thống đạt được biên độ dự trữ ổn định cao ngay cả khi thông số đối tượng bị dao động do hiện tượng bay hơi hoặc thay đổi áp lực dòng chảy.

Các kết quả phản hồi của hệ thống được minh họa rõ nét qua biểu đồ đáp ứng bước nhảy thời gian thực và bảng tổng hợp chỉ tiêu kỹ thuật. Trên biểu đồ tọa độ thời gian (trục hoành từ 0 đến 120 giây) và biên độ mức (trục tung từ 0 đến 100 mm), đường cong đáp ứng thực nghiệm bám sát đường cong mô phỏng MATLAB với sai lệch thời gian quá độ chỉ khoảng 8,5% đến 11,2%. Sự sai lệch nhỏ này xuất phát từ ma sát cơ khí tại trục van điều khiển và độ trễ truyền dẫn trên đường dây cáp tín hiệu 4-20 mA. Bảng so sánh giữa các bộ tham số cho thấy cấu hình PID tối ưu đối xứng vượt trội hoàn toàn so với cấu hình PI truyền thống về khả năng triệt tiêu hiện tượng vọt lố khi có nhiễu phụ tải 100%.

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu, 4 khuyến nghị kỹ thuật được đề xuất nhằm nâng cao hiệu quả ứng dụng trong sản xuất:

  1. Chuẩn hóa quy trình nhận dạng tham số định kỳ: Đội ngũ kỹ thuật nhà máy cần thực hiện đo đạc và tái nhận dạng tham số động học $K$ và $\tau$ theo chu kỳ 6 tháng một lần, đảm bảo sai số mô hình dưới 5% so với điểm làm việc thực tế.
  2. Tích hợp khâu lọc số cho nhánh vi phân: Kỹ sư vận hành cần bổ sung bộ lọc thông thấp bậc một cho thành phần vi phân ($D$) với hằng số lọc $T_f = 0,1 T_D$, giúp triệt tiêu trên 95% nhiễu đo tần số cao trên đường truyền cảm biến mức.
  3. Nâng cấp phần cứng điều khiển: Doanh nghiệp sản xuất cần trang bị các module analog I/O độ phân giải tối thiểu 16-bit và chu kỳ quét của PLC dưới 10 ms trong vòng 12 tháng tới để tối ưu hóa độ chính xác thực thi thuật toán.
  4. Thiết lập hệ thống bảo vệ liên động an toàn: Ban quản lý vận hành cần cài đặt giới hạn an toàn tự động ngắt bơm cấp khi mức dung dịch vượt ngưỡng dung sai $\pm 75\text{ mm}$ đến $\pm 100\text{ mm}$, đảm bảo an toàn tuyệt đối 100% cho thiết bị và nhân viên vận hành.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang lại giá trị thực tiễn cho 4 nhóm đối tượng chính:

  1. Kỹ sư tự động hóa tại các nhà máy công nghiệp: Cung cấp cẩm nang tính toán, cài đặt thông số thực tế cho các vòng điều khiển mức, lưu lượng và nhiệt độ có tính chất tích phân quán tính.
  2. Học viên cao học và nghiên cứu sinh ngành Kỹ thuật điều khiển: Tài liệu tham khảo chuẩn mực về phương pháp phân tích bậc tự do, mô hình hóa toán học và quy trình kiểm chứng thực nghiệm.
  3. Cán bộ quản lý kỹ thuật tại các doanh nghiệp sản xuất: Cung cấp cơ sở khoa học để thẩm định dự án cải tạo dây chuyền công nghệ mạ điện, cắt giảm 20% đến 30% chi phí thuê gia công ngoài.
  4. Giảng viên các trường đại học kỹ thuật: Sử dụng làm học liệu giảng dạy chuyên sâu cho các học phần Điều khiển quá trình, Thiết kế hệ thống điều khiển tự động và Mô phỏng hệ thống điện cơ.

Câu hỏi thường gặp

Tại sao đối tượng tích phân - quán tính bậc hai lại khó điều khiển hơn các đối tượng thông thường?
Do đối tượng không có tính tự cân bằng, tín hiệu đầu ra sẽ tăng vô hạn khi có tín hiệu vào dạng bước nhảy. Khi kết hợp với quán tính bậc hai và thời gian trễ từ 3 đến 15 giây, hệ thống rất dễ rơi vào trạng thái dao động mất ổn định nếu không có bộ điều khiển phù hợp.

Phương pháp tối ưu đối xứng mang lại lợi thế gì so với phương pháp Ziegler-Nichols?
Phương pháp tối ưu đối xứng giúp định vị tần số cắt tại điểm có độ dự trữ pha cực đại (khoảng 45 đến 52 độ), khống chế độ quá điều chỉnh dưới 20% và triệt tiêu hoàn toàn sai số tĩnh, trong khi Ziegler-Nichols thường gây vọt lố trên 35%.

Khi nào cần loại bỏ thành phần vi phân (D) trong mạch vòng điều khiển mức?
Khi môi trường đo lường có mức độ nhiễu sóng chất lỏng lớn hoặc cảm biến truyền tín hiệu chứa nhiều xung gai tần số cao. Thành phần vi phân sẽ khuếch đại các tín hiệu nhiễu này, làm cho van chấp hành đóng mở liên tục gây giảm tuổi thọ thiết bị.

Độ sai lệch giữa mô phỏng MATLAB và thực nghiệm thực tế là bao nhiêu?
Sai lệch thời gian xác lập thực tế dao động từ 8,5% đến 11,2%. Nguyên nhân chủ yếu do ma sát tĩnh của cơ cấu van, độ phi tuyến của dòng chảy và sụt áp trên đường ống thực nghiệm.

Thuật toán trong luận văn có thể áp dụng cho hệ thống lò hơi nhiệt điện không?
Hoàn toàn có thể áp dụng trực tiếp. Mức nước bao hơi lò hơi là đối tượng tích phân quán tính điển hình với hằng số trễ khoảng 15 giây và áp suất vận hành lên tới 221 at, hoàn toàn tương thích với cấu trúc điều khiển đã thiết kế.

Kết luận

  • Luận văn đã xây dựng hoàn chỉnh mô hình toán học giải tích cho đối tượng tích phân quán tính bậc hai có trễ ứng dụng trong công nghiệp.
  • Thiết kế thành công bộ điều khiển PID theo nguyên lý tối ưu đối xứng, giúp rút ngắn 58,9% thời gian quá độ của hệ thống.
  • Đánh giá độ tin cậy của thuật toán thông qua mô phỏng MATLAB/Simulink với độ quá điều chỉnh đạt 16,8% và sai số xác lập bằng 0%.
  • Triển khai kiểm chứng thực nghiệm thành công trên mô hình thời gian thực tại phòng thí nghiệm, chứng minh tính khả thi cao.
  • Mở ra giải pháp kỹ thuật tối ưu hóa cho dây chuyền mạ điện tại doanh nghiệp cơ khí, nâng cao chất lượng và độ an toàn vận hành.

Trong lộ trình phát triển 6 đến 12 tháng tiếp theo, nghiên cứu có thể mở rộng tích hợp các thuật toán điều khiển thích nghi hoặc điều khiển mờ (Fuzzy Logic) để tự động hiệu chỉnh tham số khi phụ tải thay đổi liên tục. Luận văn là tài liệu tham khảo giá trị cho các kỹ sư và nhà nghiên cứu trong lĩnh vực tự động hóa công nghiệp.
