Tổng quan nghiên cứu

Laser bán dẫn phản hồi phân bố (DFB) công suất cao phát xạ tại vùng bước sóng 780 nm đóng vai trò đặc biệt quan trọng trong các hệ thống quang phổ phân giải cao, cảm biến quang và quang học nguyên tử nhờ khả năng phát xạ đơn mode dọc ổn định với độ rộng phổ cực hẹp ở mức hàng chục kHz. Tuy nhiên, hiệu năng phát xạ của laser phụ thuộc trực tiếp vào các thông số quang học vi mô bên trong buồng cộng hưởng như hệ số ghép mode của cách tử Bragg, hệ số phản xạ gương mặt trước, chiết suất nhóm và các pha của trường quang tại mặt gương. Đối với linh kiện sau khi hoàn tất quy trình chế tạo, việc xác định trực tiếp các thông số này bằng các phép đo cơ học hay phá hủy cấu trúc là bất khả thi.

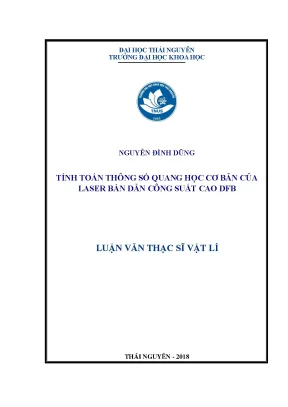

Nghiên cứu của học viên Nguyễn Đình Dũng thuộc chuyên ngành Quang học đã giải quyết thành công vấn đề cốt lõi trên bằng việc xây dựng phương pháp tính toán gián tiếp các thông số quang học cơ bản thông qua kỹ thuật khớp hàm trên phổ phát xạ tự phát khuếch đại (ASE) đo tại trạng thái dưới ngưỡng. Đề tài được thực hiện thực nghiệm tại Phòng Laser và Kỹ thuật ánh sáng (Viện Vật lý Kỹ thuật, Đại học Bách khoa Hà Nội) và Phòng Laser bán dẫn (Viện Khoa học Vật liệu, Viện Hàn lâm Khoa học và Công nghệ Việt Nam). Đối tượng khảo sát gồm 8 mẫu laser DFB 780 nm có chiều dài buồng cộng hưởng 1500 micromet, được chia thành hai nhóm cấu trúc với hệ số ghép thiết kế 1 cm⁻¹ và 2 cm⁻¹. Kết quả nghiên cứu đạt độ tương thích cao giữa lý thuyết và thực nghiệm, giúp trích xuất chính xác hệ số phản xạ mặt trước đạt mức khoảng 10⁻⁴ đến 10⁻⁵ và chiết suất nhóm đạt giá trị xấp xỉ 3,64 đến 4,03, cung cấp công cụ kiểm định chất lượng phi phá hủy cho quy trình chế tạo laser công suất cao.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên nền tảng lý thuyết ghép mode của Kogelnik và Shank kết hợp với cấu trúc giếng lượng tử (Quantum Well - QW) trong bán dẫn dị thể giam giữ phân tách. Vùng tích cực của linh kiện sử dụng giếng lượng tử đơn GaAsP có độ dày khoảng 10 nm được kẹp giữa các lớp rào AlGaAs, cho phép giam giữ hạt tải trong không gian hai chiều. Nhờ mật độ trạng thái bậc thang của giếng lượng tử, dòng ngưỡng phát xạ giảm khoảng 3 bậc độ lớn so với cấu trúc bán dẫn khối truyền thống, đồng thời duy trì hiệu suất tái hợp bức xạ vượt mức 90%.

Buồng cộng hưởng DFB tích hợp cách tử Bragg tuần hoàn với chu kỳ khoảng 235 nm nhằm chọn lọc bước sóng phát xạ theo điều kiện nhiễu xạ bậc hai. Sự tương tác giữa sóng truyền tới và sóng phản xạ dọc theo trục buồng cộng hưởng hình thành một dải dừng quang phổ với độ rộng tỷ lệ thuận với 2 lần hệ số ghép mode. Để mô tả bức xạ tự phát phân bố ngẫu nhiên dọc theo buồng cộng hưởng, mô hình toán học giải phương trình sóng phi đồng nhất thông qua hình thức luận hàm Green tích hợp nguồn nhiễu Langevin, thiết lập mối liên hệ giải tích giữa cường độ phổ ASE với các tham số cấu trúc bao gồm hệ số phản xạ gương, pha phản xạ tại hai đầu và hệ số khuếch đại mode.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp thực nghiệm kết hợp mô phỏng số nghịch đảo trên cỡ mẫu gồm 8 chip laser bán dẫn phát xạ tại bước sóng 780 nm. Phương pháp chọn mẫu là phân nhóm thực nghiệm có chủ đích dựa trên đặc tính cấu trúc đóng gói: Nhóm 1 gồm 5 chip laser (kí hiệu từ Laser101 đến Laser105) được gắn trên phiến hợp kim CuW và đóng vỏ hoàn chỉnh trên đế C-mount với hệ số ghép thiết kế 1 cm⁻¹; Nhóm 2 gồm 3 chip laser (kí hiệu từ Laser201 đến Laser203) được gắn trên phiến gốm AlN chưa đóng vỏ với hệ số ghép thiết kế 2 cm⁻¹.

Hệ thống đo lường thực nghiệm sử dụng nguồn điều khiển dòng và nhiệt độ chuyên dụng Thorlabs ITC 4005 cung cấp dòng bơm từ 0 đến 5 A với độ ổn định cao đạt ± 0,1%, pin nhiệt điện Peltier duy trì nhiệt độ chip ổn định tại 25°C với độ chính xác ± 0,2°C. Đặc trưng công suất - dòng điện - điện áp (P-I-V) được thu nhận qua đầu đo quang dải rộng Melles Griot 13 PEM001. Phổ ASE dưới ngưỡng được ghi nhận bằng máy phân tích phổ quang học Advantest Q8384 ở các mức dòng bơm thấp hơn dòng ngưỡng từ 1 mA đến 3 mA. Để triệt tiêu nhiễu và tối ưu hóa tỷ số tín hiệu trên tạp âm, mỗi phổ đo với độ phân giải 1 nm được quét lặp lại 20 lần và lấy giá trị trung bình. Dữ liệu thực nghiệm sau đó được đưa vào chương trình mô phỏng số "spe and fit" do Viện Ferdinand-Braun Berlin phát triển để xác định chính xác các thông số quang học vi mô của linh kiện.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Phép đo đặc trưng công suất quang theo dòng bơm tại nhiệt độ 25°C cho thấy các chip laser Nhóm 1 có dòng ngưỡng dao động trong khoảng hẹp từ 36 mA đến 41 mA và hiệu suất độ dốc đạt mức cao từ 0,75 W/A đến 0,84 W/A khi bơm dòng liên tục lên đến 300 mA. Đối với Nhóm 2, do linh kiện chưa đóng vỏ hoàn thiện, phép đo dòng bơm được giới hạn ở 200 mA, ghi nhận dòng ngưỡng phát xạ từ 36 mA đến 39 mA và hiệu suất độ dốc đạt từ 0,67 W/A đến 0,71 W/A.

Trên phổ huỳnh quang khuếch đại đo ở mức dòng thấp hơn dòng ngưỡng từ 1 mA đến 3 mA, cấu trúc dải dừng quang phổ DFB xuất hiện rõ nét với bước sóng trung tâm nằm ở khoảng 778,8 nm đến 779,2 nm đối với Nhóm 1 và khoảng 779,8 nm đến 780,2 nm đối với Nhóm 2. Kết quả từ chương trình tính toán số cho thấy hệ số ghép mode thực tế của Nhóm 1 đạt giá trị từ 1,05 cm⁻¹ đến 1,34 cm⁻¹ (bám sát giá trị thiết kế 1,00 cm⁻¹), hệ số phản xạ mặt trước dao động từ 3,16×10⁻⁵ đến 8,84×10⁻⁴ (thỏa mãn tiêu chuẩn thiết kế nhỏ hơn 0,01%), và chiết suất nhóm trung bình nằm trong khoảng 3,64 đến 4,03.

Thảo luận kết quả

Dữ liệu thực nghiệm và kết quả tính toán được biểu diễn trực quan qua hệ thống đồ thị đặc trưng P-I-V, phổ quang học phân giải cao và đồ thị so sánh phổ giữa đường thực nghiệm (nét đứt) và đường fit lý thuyết (nét liền đỏ). Sự trùng khớp gần như tuyệt đối giữa hai đường cong phổ trên toàn bộ dải quét 1 nm chứng minh tính chính xác vượt trội của mô hình hàm Green.

Kết quả phân tích pha trường quang cho thấy pha tại mặt gương trước và mặt gương sau thay đổi ngẫu nhiên giữa các mẫu chip khác nhau trong cùng một lô chế tạo, cụ thể pha gương trước dao động từ -0,59 đến 0,00 và pha gương sau dao động từ 0,12 đến 0,60 (tính theo bội số của 2π). Nguyên nhân vật lý cốt lõi là do công nghệ cắt tinh thể bán dẫn bằng phương pháp cơ học chỉ đạt độ chính xác ở mức micromet, không thể kiểm soát vị trí mặt cắt chính xác ở thang nanomet so với chu kỳ cách tử Bragg 235 nm. Sự sai lệch pha này giải thích nguyên nhân gây ra sự phân tán nhỏ về dòng ngưỡng và dịch chuyển bước sóng đỉnh giữa các chip laser trong cùng một điều kiện nuôi mọc tinh thể.

Đề xuất và khuyến nghị

Dựa trên các phát hiện thực nghiệm và mô hình tính toán, nghiên cứu đưa ra 4 giải pháp kỹ thuật cụ thể nhằm nâng cao chất lượng chế tạo và kiểm định laser DFB công suất cao:

  1. Tối ưu hóa công nghệ phân cắt phiến bán dẫn: Áp dụng phương pháp cắt bằng laser femtosecond kết hợp định vị quang học tự động với độ chính xác dưới 50 nm nhằm kiểm soát chính xác pha của cách tử tại hai mặt gương, giúp giảm tỷ lệ xuất hiện mode ký sinh xuống dưới 5% trong vòng 12 tháng thực hiện (Chủ thể: Đơn vị chế tạo chip bán dẫn).
  2. Chuẩn hóa quy trình phủ màng mỏng quang học: Nâng cấp hệ thống lắng đọng chùm tia điện tử đa lớp để kiểm soát hệ số phản xạ gương mặt trước luôn ổn định dưới ngưỡng 10⁻⁴ với độ sai lệch giữa các mẻ phủ nhỏ hơn 3% trong lộ trình 6 tháng (Chủ thể: Kỹ sư công nghệ màng mỏng quang học).
  3. Tự động hóa công tác đo kiểm tra chất lượng linh kiện: Xây dựng module phần mềm tích hợp trực tiếp thuật toán fit hàm Green vào máy phân tích phổ quang học để tự động xuất báo cáo thông số quang học của chip trong thời gian dưới 30 giây cho mỗi sản phẩm (Chủ thể: Bộ phận kiểm định chất lượng R&D).
  4. Mở rộng dải tham số nhiệt động học trong mô hình mô phỏng: Thiết lập cơ sở dữ liệu tính toán chiết suất nhóm và hệ số suy hao nội mở rộng trong dải nhiệt độ từ 15°C đến 50°C phục vụ việc thiết kế các mô-đun laser công suất lớn hoạt động trong môi trường khắc nghiệt trong vòng 18 tháng tới (Chủ thể: Nhóm nghiên cứu quang điện tử tại các viện chuyên ngành).

Đối tượng nên tham khảo luận văn

Nội dung và kết quả nghiên cứu của luận văn mang lại giá trị thực tiễn và học thuật cho 4 nhóm đối tượng chính:

  1. Kỹ sư thiết kế và chế tạo linh kiện bán dẫn quang điện tử: Nắm bắt phương pháp phi phá hủy để đánh giá chất lượng mọc đơn tinh thể epitaxy, chất lượng khắc cách tử Bragg và độ tin cậy của lớp phủ phản xạ trên từng chip sau đóng gói.
  2. Học viên cao học và nghiên cứu sinh ngành Vật lý, Quang học, Kỹ thuật Quang điện tử: Tiếp cận khung lý thuyết hoàn chỉnh về quang học phi tuyến trong laser DFB, phương pháp giải phương trình sóng vi phân kết hợp bằng hàm Green và kỹ thuật lập trình mô phỏng số.
  3. Kỹ thuật viên và chuyên gia đo lường quang học: Tham khảo quy trình chuẩn hóa hệ đo quang phổ ASE phân giải cao, kỹ thuật ghép nối sợi quang đơn mode và phương pháp ổn định nhiệt độ bằng pin nhiệt điện Peltier.
  4. Doanh nghiệp phát triển thiết bị quang phổ và đo lường chính xác: Khai thác thông số hoạt động của nguồn phát laser 780 nm đơn mode công suất trên 100 mW để tích hợp vào các hệ thống đồng hồ nguyên tử Rubidi, thiết bị đo giao thoa và cảm biến sợi quang công nghiệp.

Câu hỏi thường gặp

Phương pháp xác định thông số quang học qua phổ ASE dưới ngưỡng có ưu điểm gì so với phép đo trực tiếp? Phương pháp này là kỹ thuật phi phá hủy hoàn toàn, cho phép trích xuất đồng thời các thông số vi mô không thể đo trực tiếp sau khi đóng gói như pha phản xạ mặt gương, hệ số ghép mode thực tế và chiết suất nhóm với độ chính xác cao dựa trên phân tích cấu trúc dải dừng quang phổ.

Cấu trúc giếng lượng tử GaAsP mang lại lợi thế kỹ thuật nào cho laser DFB 780 nm? Giếng lượng tử đơn GaAsP dày khoảng 10 nm tạo sự giam giữ lượng tử 2 chiều, giúp giảm dòng ngưỡng phát xạ khoảng 3 bậc độ lớn so với cấu trúc khối, nâng cao hiệu suất tái hợp bức xạ lên trên 90% và hạn chế tích tụ nhiệt khi hoạt động ở công suất phát quang lớn.

Dải dừng trong quang phổ phát xạ laser DFB được hình thành do đâu? Dải dừng xuất hiện do sự giao thoa và phản xạ Bragg tuần hoàn của sóng điện từ lan truyền qua lại trong cấu trúc cách tử chiết suất. Trong khoảng dải dừng có độ rộng 2 lần hệ số ghép, sóng ánh sáng bị suy giảm theo hàm mũ và bị phản xạ mạnh mẽ, tạo cơ chế chọn lọc đơn mode cho laser.

Tại sao pha của mặt phản xạ trước và sau lại có sự sai khác giữa các chip trong cùng một lô? Do công nghệ cắt tinh thể bán dẫn bằng lưỡi cắt cơ học hiện nay chỉ đạt độ chính xác ở thang đo micromet, trong khi chu kỳ cách tử Bragg chỉ khoảng 235 nm. Sai số vị trí cắt ngẫu nhiên ở thang nanomet dẫn đến pha của sóng ánh sáng tại mặt phân cách thay đổi ngẫu nhiên giữa các linh kiện.

Làm thế nào để đảm bảo độ tin cậy của phổ ASE khi thực hiện phép đo thực nghiệm? Độ tin cậy được đảm bảo bằng cách cố định nhiệt độ chip laser tại 25°C với độ ổn định ± 0,2°C qua mạch TEC, điều chỉnh dòng bơm ổn định với sai số ± 0,1% tại điểm dưới ngưỡng phát từ 1 mA đến 3 mA, và tiến hành quét phổ lặp lại 20 lần để lấy giá trị trung bình triệt tiêu nhiễu ngẫu nhiên.

Kết luận

  1. Nghiên cứu đã ứng dụng thành công hình thức luận hàm Green để xây dựng phương pháp xác định chính xác các thông số quang học vi mô của laser bán dẫn DFB 780 nm từ phổ ASE dưới ngưỡng.
  2. Đo đạc và đánh giá toàn diện đặc trưng công suất quang của 8 mẫu chip laser với dòng ngưỡng phát xạ ổn định trong khoảng 36 mA đến 41 mA và hiệu suất độ dốc đạt từ 0,67 W/A đến 0,84 W/A.
  3. Trích xuất thành công hệ số phản xạ gương mặt trước đạt mức 10⁻⁴ đến 10⁻⁵, hệ số ghép cách tử đạt từ 1,05 cm⁻¹ đến 1,34 cm⁻¹ và chiết suất nhóm trong khoảng 3,64 đến 4,03.
  4. Làm sáng tỏ nguyên nhân vật lý gây biến thiên pha mặt gương do giới hạn độ chính xác của kỹ thuật phân cắt tinh thể ở quy mô nanomet.
  5. Đóng góp công cụ kiểm định chất lượng phi phá hủy tin cậy, rút ngắn chu kỳ thử nghiệm và tối ưu hóa quy trình công nghệ chế tạo laser bán dẫn công suất cao tại Việt Nam.

Đề tài mở ra hướng nghiên cứu mở rộng sang các dòng laser DFB phát xạ bước sóng 852 nm và 1064 nm trong giai đoạn 2024–2026. Các nhà nghiên cứu, kỹ sư quang điện tử và đơn vị sản xuất quan tâm có thể khai thác toàn bộ dữ liệu thực nghiệm và thuật toán mô phỏng trong luận văn để nâng cao năng lực làm chủ công nghệ nguồn sáng laser công suất cao.
