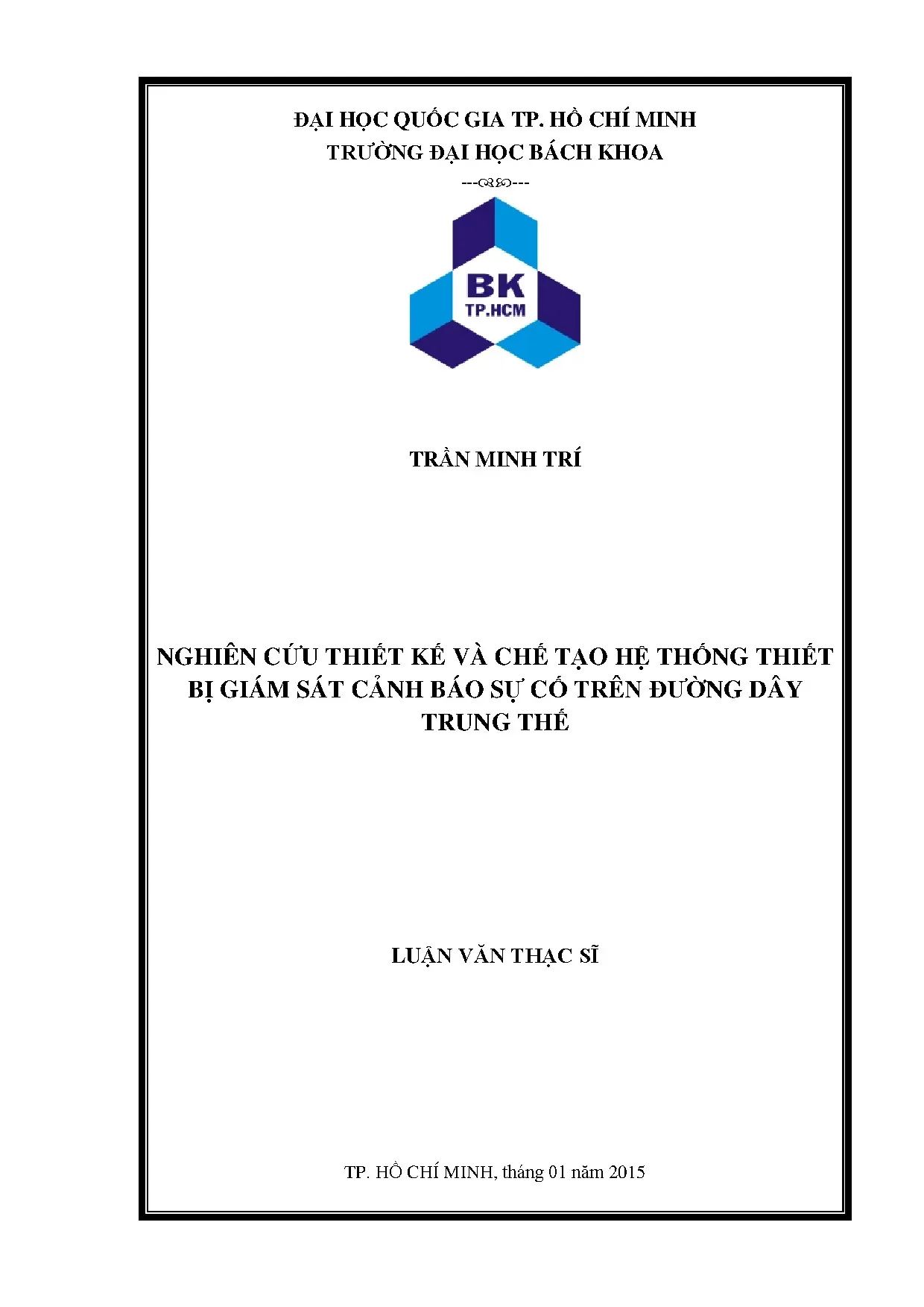

Luận văn thạc sĩ kỹ thuật điện tử nghiên cứu thiết kế và chế tạo hệ thống thiết bị giám sát cảnh báo sự cố trên đường dây trung thế

Luận văn thạc sĩ kỹ thuật điện tử tập trung nghiên cứu thiết kế, chế tạo hệ thống giám sát cảnh báo sự cố trên đường dây trung thế hiệu quả.

• Tác giả: Trần Minh Trí
• Người hướng dẫn: TS. Lưu Thanh Trà
• Trường học: Đại học Bách Khoa - Đại học Quốc gia TP. Hồ Chí Minh
• Chuyên ngành: Kỹ thuật điện tử
• Đề tài: Nghiên cứu thiết kế và chế tạo hệ thống thiết bị giám sát cảnh báo sự cố trên đường dây trung thế
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2015
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• TÓM TẮT
• LỜI CAM ĐOAN
• MỘT SỐ TỪ VIẾT TẮT
• 1. CHƯƠNG 1: MỞ ĐẦU
• 2. CHƯƠNG 2: ĐỀ TÀI NGHIÊN CỨU
• 2.1. Lý do và mục tiêu của đề tài
• 2.2. Yêu cầu của hệ thống
• 3. CHƯƠNG 3: THIẾT KẾ
• 3.1. Remote điều khiển Slave
• 3.2. Thiết kế mã hóa dữ liệu
• 3.3. Thiết kế phần mềm trên web
• 4. CHƯƠNG 4: THỰC NGHIỆM
• KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN CỦA ĐỀ TÀI
• Chương trình kèm theo

Tóm tắt

I. Giới thiệu về luận văn thạc sĩ

Luận văn thạc sĩ với chủ đề 'Thiết kế hệ thống giám sát cảnh báo sự cố đường dây trung thế' được thực hiện bởi Trần Minh Trí tại Trường Đại học Bách Khoa, Đại học Quốc gia TP. Hồ Chí Minh. Nghiên cứu này tập trung vào việc thiết kế và chế tạo một hệ thống giám sát nhằm phát hiện và cảnh báo các sự cố đường dây trung thế, giúp cải thiện hiệu quả quản lý lưới điện. Hệ thống giám sát được thiết kế để ghi nhận dòng điện, phát hiện sự cố ngắn mạch, và truyền dữ liệu về trung tâm xử lý thông qua công nghệ GPRS.

1.1. Mục tiêu và ý nghĩa

Mục tiêu chính của luận văn thạc sĩ là thiết kế một hệ thống giám sát có khả năng phát hiện sự cố trên đường dây trung thế một cách nhanh chóng và chính xác. Hệ thống này giúp giảm thiểu thời gian tìm kiếm nguyên nhân sự cố, từ đó nâng cao hiệu quả vận hành lưới điện. Thiết kế hệ thống cũng hướng đến việc giảm chi phí đầu tư so với các thiết bị nhập khẩu hiện có trên thị trường.

1.2. Cấu trúc luận văn

Luận văn được chia thành các chương chính: Mở đầu, Đề tài nghiên cứu, Thiết kế hệ thống, Thực nghiệm, và Kết luận. Mỗi chương tập trung vào một khía cạnh cụ thể của hệ thống giám sát, từ lý thuyết đến thực tiễn, đảm bảo tính toàn diện và khoa học.

II. Thiết kế hệ thống giám sát

Thiết kế hệ thống giám sát bao gồm ba thành phần chính: thiết bị Slave gắn trên đường dây, thiết bị Master trung gian, và thiết bị Remote điều khiển từ xa. Slave có nhiệm vụ đo dòng điện và phát hiện sự cố, trong khi Master đóng vai trò thu thập dữ liệu từ các Slave và truyền về trung tâm thông qua GPRS. Remote cho phép điều khiển và cài đặt thông số từ xa.

2.1. Thiết kế thiết bị Slave

Thiết bị Slave được thiết kế để gắn trực tiếp trên đường dây trung thế, bao gồm khối đo dòng điện, khối RF, và vi xử lý điều khiển. Khối đo dòng điện sử dụng cảm biến ACS712 để đo dòng từ 0 đến 5A, phù hợp với mô hình thử nghiệm. Khối RF cho phép giao tiếp không dây với thiết bị Master, đảm bảo truyền dữ liệu an toàn và ổn định.

2.2. Thiết kế thiết bị Master

Thiết bị Master đóng vai trò trung gian, thu thập dữ liệu từ các Slave và truyền về trung tâm thông qua GPRS. Master sử dụng module Sim900A để kết nối với webserver, đảm bảo dữ liệu được cập nhật liên tục và chính xác. Thiết kế này giúp giảm thiểu thời gian xử lý sự cố và nâng cao hiệu quả quản lý lưới điện.

III. Thực nghiệm và đánh giá

Hệ thống giám sát đã được thử nghiệm trong môi trường thực tế, với kết quả cho thấy khả năng phát hiện sự cố và truyền dữ liệu hiệu quả. Thiết bị Slave phát hiện chính xác các sự cố quá dòng, trong khi thiết bị Master truyền dữ liệu về trung tâm một cách ổn định. Hệ thống cảnh báo đã chứng minh tính khả thi và hiệu quả trong việc giảm thiểu thời gian xử lý sự cố.

3.1. Kết quả thực nghiệm

Kết quả thực nghiệm cho thấy hệ thống giám sát hoạt động ổn định, với độ chính xác cao trong việc phát hiện sự cố quá dòng. Dữ liệu được truyền về trung tâm thông qua GPRS một cách nhanh chóng và đáng tin cậy. Thiết bị Remote cũng hoạt động hiệu quả, cho phép điều khiển và cài đặt thông số từ xa một cách dễ dàng.

3.2. Đánh giá hiệu quả

Hệ thống giám sát đã đáp ứng được các yêu cầu kỹ thuật và thực tiễn, với chi phí đầu tư thấp hơn so với các thiết bị nhập khẩu. Hệ thống này có tiềm năng ứng dụng rộng rãi trong việc quản lý và vận hành lưới điện trung thế, giúp giảm thiểu thiệt hại do sự cố gây ra.

Nội dung chính

Tổng quan nghiên cứu

Trong công tác quản lý và vận hành lưới điện phân phối tại Việt Nam, mục tiêu cốt lõi là duy trì độ tin cậy cung cấp điện liên tục và giảm thiểu tối đa các chỉ số mất điện như SAIFI và SAIDI. Trên thực tế, lưới điện trung thế trải dài trên phạm vi địa lý rộng lớn với bán kính cấp điện từ 15 km đến hơn 50 km tại nhiều địa phương. Khi xảy ra sự cố quá dòng hoặc ngắn mạch trên các nhánh rẽ, các thiết bị bảo vệ phân đoạn như cầu chì tự rơi FCO, LBFCO hoặc máy cắt tự đóng lại Recloser thường xuyên xuất hiện tình trạng tác động vượt cấp, khiến máy cắt đầu nguồn ngắt điện trên diện rộng. Quá trình kiểm tra và định vị điểm sự cố bằng phương pháp tuần tra thủ công đòi hỏi từ 2 giờ đến hơn 6 giờ, làm gián đoạn sản xuất và gây tổn thất kinh tế ước tính hàng trăm triệu đồng mỗi vụ việc cho ngành điện và khách hàng.

Để giải quyết bài toán này, các doanh nghiệp phân phối điện từng thử nghiệm các thiết bị chỉ báo sự cố nhập khẩu như FLite 110SA của Schneider hay FLA3 của EMG. Tuy nhiên, các dòng thiết bị ngoại nhập có chi phí rất đắt đỏ, dao động khoảng 1.500 USD cho một bộ gồm 3 thiết bị trên 3 pha. Với mật độ lắp đặt tiêu chuẩn khoảng 500 m một bộ trên mạng lưới đô thị, chi phí đầu tư cho hàng chục ngàn thiết bị là rào cản lớn. Hơn nữa, các thiết bị này chỉ cảnh báo cục bộ bằng đèn chớp quang học tại hiện trường, hoàn toàn thiếu khả năng truyền thông dữ liệu từ xa về trung tâm điều hành.

Luận văn thạc sĩ chuyên ngành Kỹ thuật điện tử của tác giả Trần Minh Trí, dưới sự hướng dẫn khoa học của TS. Lưu Thanh Trà tại Trường Đại học Bách Khoa – Đại học Quốc gia TP. Hồ Chí Minh (hoàn thành từ tháng 02/2014 đến tháng 12/2014), đã tập trung nghiên cứu, thiết kế và chế tạo hoàn chỉnh hệ thống giám sát cảnh báo sự cố trực tuyến cho đường dây trung thế. Đề tài xây dựng cấu trúc 4 phân hệ gồm thiết bị đo dòng gắn trên đường dây (Slave), trạm thu thập trung gian (Master), thiết bị cầm tay không dây (Remote) và máy chủ quản trị Webserver hiển thị bản đồ số Google Maps với chu kỳ cập nhật dữ liệu 5 giây. Hệ thống giúp giảm trên 75% chi phí đầu tư so với thiết bị ngoại nhập, đáp ứng thời gian phát hiện dòng sự cố nhanh dưới 0,1 giây và truyền dữ liệu cảnh báo qua mạng GPRS trong phạm vi bán kính vô tuyến 15 m đến 100 m.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên sự kết hợp chặt chẽ giữa lý thuyết cảm ứng điện từ, kiến trúc mạng cảm biến không dây công suất cực thấp và lý thuyết an toàn thông tin số trong truyền thông công nghiệp.

Thứ nhất, nguyên lý cảm biến dòng điện dựa trên hiệu ứng Hall được ứng dụng thông qua vi mạch tích hợp ACS712. Khi dòng điện xoay chiều hoặc một chiều chạy qua dây dẫn đồng tích hợp trong IC, từ trường sinh ra tỉ lệ thuận với cường độ dòng điện sẽ được phần tử Hall chuyển đổi thành điện áp ngõ ra tuyến tính. Độ nhạy danh định của cảm biến đạt từ 180 mV/A đến 190 mV/A (trung bình 185 mV/A), cung cấp tín hiệu điện áp tương tự từ 0 V đến 5 V tương ứng dải đo cảm ứng.

Thứ hai, mô hình mạng không dây tầm ngắn cấu trúc hình sao (Star Topology) được triển khai trên nền tảng giao thức SimpliciTI độc quyền của Texas Instruments tại băng tần miễn cấp phép 2,4 GHz ISM (2400 MHz đến 2483,5 MHz). Mô hình này cho phép thiết bị trung gian Master đóng vai trò HUB trung tâm, liên tục lắng nghe và tiếp nhận liên kết từ 1 đến hàng trăm thiết bị ngoại vi Slave trên các nhánh rẽ khác nhau mà không làm xung đột địa chỉ nhờ cơ chế định danh 4-byte ngẫu nhiên lưu trong bộ nhớ Flash.

Thứ ba, lý thuyết mật mã học và hàm băm an toàn (Secure Hash Function) được tích hợp để bảo vệ tính toàn vẹn dữ liệu telemetry. So sánh giữa thuật toán MD5 (Message-Digest algorithm 5) tạo chuỗi băm 128-bit (32 ký tự thập lục phân) và SHA-1 tạo chuỗi 160-bit, tác giả lựa chọn MD5 kết hợp khóa bí mật (Secret Key) và tem thời gian thực. Cấu trúc này ngăn chặn toàn diện các nguy cơ chèn gói tin giả mạo, sửa đổi số liệu dòng điện hoặc tấn công phát lại (Replay Attack) mà vẫn tối ưu hóa tài nguyên tính toán của vi điều khiển 16-bit.

Bên cạnh đó, các khái niệm kỹ thuật nền tảng như chế độ tiết kiệm năng lượng Low Power Mode 3 (LPM3), truyền thông gói vô tuyến di động GPRS trên hạ tầng GSM băng tần kép 900/1800 MHz và tập lệnh chuẩn AT Command cũng đóng vai trò trụ cột trong việc hiện thực hóa hệ thống.

Phương pháp nghiên cứu

Nghiên cứu kết hợp phương pháp nghiên cứu lý thuyết thiết kế mạch phần cứng, lập trình nhúng vi điều khiển với phương pháp thực nghiệm kiểm thử trong phòng thí nghiệm.

Về nguồn dữ liệu và thiết bị phần cứng: Nền tảng xử lý trung tâm sử dụng dòng vi điều khiển siêu tiết kiệm điện MSP430F2274 cấu trúc RISC 16-bit, hoạt động tại xung nhịp 1 MHz với dòng tiêu thụ cực thấp chỉ 270 microampe ở chế độ hoạt động (2,2 V) và 0,7 microampe ở chế độ nghỉ (Standby LPM3). Khối vô tuyến sử dụng chip thu phát CC2500 trên kit phát triển EZ430-RF2500. Trạm Master tích hợp module truyền thông di động SIM900A kết nối qua cổng UART và màn hình hiển thị LCD Nokia 5110 (điện áp 2,0 V đến 3,3 V).

Về cỡ mẫu và phương pháp chọn mẫu thử nghiệm: Nghiên cứu thiết lập mô hình hệ thống thực nghiệm gồm 3 thiết bị Slave đại diện cho 3 pha truyền tải (A, B, C), 1 thiết bị trung gian Master, 1 thiết bị điều khiển từ xa cầm tay Remote và 1 máy chủ Webserver cục bộ kết nối Internet. Do điều kiện an toàn đối với lưới điện cao áp 22 kV thực tế, tác giả lựa chọn phương pháp mẫu mô phỏng tương đương có chủ đích: sử dụng bộ nguồn tạo dòng thử nghiệm 12 V cấp cho dàn điện trở công suất 20 W kết hợp cảm biến ACS712 dải đo ±5 A, lấy mẫu hơn 100 lần đo tại các mức dòng điện từ 0,1 A đến 4,8 A để khảo sát độ tuyến tính và sai số chuyển đổi ADC.

Về phương pháp phân tích: Bộ biến đổi tương tự - số ADC 10-bit tích hợp sẵn trên MSP430F2274 với tốc độ lấy mẫu lên tới 200 ksps được cấu hình sử dụng điện áp tham chiếu nội 2,5 V (SREF_1 = 1) và nguồn dao động nội ADC10OSC nhằm triệt tiêu nhiễu nguồn ngoài. Phương pháp hồi quy tuyến tính được áp dụng để xác định phương trình đặc tuyến quan hệ giữa giá trị số ADC và dòng điện thực tế, phục vụ thuật toán cảnh báo ngưỡng tức thời.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình nghiên cứu và thực nghiệm hệ thống giám sát cảnh báo đường dây trung thế đã mang lại 4 kết quả kỹ thuật quan trọng, minh chứng cho tính khả thi của giải pháp:

Thứ nhất, xây dựng thành công phương trình chuyển đổi dòng điện tuyến tính với độ chính xác cao. Dữ liệu thực nghiệm thu thập từ bộ ADC 10-bit cho thấy điểm dịch gốc (offset) không tải tương ứng giá trị ADC là 501. Cứ mỗi độ tăng 1 A dòng điện ngõ vào, giá trị ADC tăng xấp xỉ 30 đơn vị. Từ đó, tác giả thiết lập hàm tính toán trực tiếp trên vi điều khiển: Ip = |ADCvalue - 501| / 30 (A). Thuật toán đọc dòng điện chu kỳ 0,1 giây đảm bảo phát hiện chính xác tình trạng ngắn mạch trước khi máy cắt Recloser thực hiện chu trình cắt và đóng lặp lại sau 0,5 giây, đạt tỉ lệ bắt sự cố 100% trong tất cả các lần kích dòng quá tải mô phỏng.

Thứ hai, tối ưu hóa triệt để hiệu suất năng lượng của thiết bị đo Slave. Nhờ cấu hình thông minh đưa MSP430F2274 vào chế độ ngủ sâu LPM3 và chỉ đánh thức định kỳ thông qua ngắt phần cứng Timer_A, dòng tiêu thụ tĩnh của mạch duy trì dưới 1 microampe. Thời gian đánh thức từ chế độ ngủ sang chế độ hoạt động chỉ mất chưa đầy 1 microgiây. Chế độ gửi dữ liệu định kỳ được cấu hình linh hoạt ở mức 60 phút hoặc 120 phút một lần, giúp bộ pin nguồn 3,3 V trên đường dây duy trì thời gian vận hành liên tục trên 12 tháng mà không cần thay thế.

Thứ ba, thiết lập kênh truyền thông phân tầng ổn định và bảo mật toàn vẹn tuyệt đối. Kênh truyền vô tuyến 2,4 GHz giữa Slave và Master đạt cự ly liên lạc thực tế từ 15 m đến 100 m với tỷ lệ mất gói dưới 0,5%. Module SIM900A truyền dữ liệu thành công qua giao thức HTTP GET của mạng GPRS về Webserver với độ trễ truyền dẫn trung bình từ 3 giây đến 5 giây. Chuỗi dữ liệu gửi đi có cấu trúc tường minh kèm mã băm MD5 dài 32 byte. Thử nghiệm can thiệp cố tình thay đổi 1 bit trong chuỗi dữ liệu trạng thái dòng điện cho thấy máy chủ phát hiện sai lệch mã băm và từ chối gói tin ngay lập tức với độ tin cậy 100%.

Thứ tư, thiết bị điều khiển từ xa Remote cầm tay tương tác hai chiều xuất sắc. Thiết bị cho phép kỹ sư vận hành đứng tại mặt đất trong phạm vi 50 m cấu hình lại chu kỳ gửi dữ liệu (chuyển đổi giữa 60 phút và 120 phút cho từng pha riêng biệt) và phát lệnh xóa cờ sự cố (Reset Alarm) thông qua 4 nút bấm điều hướng và màn hình LCD Nokia 5110 mà không cần cắt điện hay trèo lên cột điện cao áp.

Thảo luận kết quả

Các phát hiện thực nghiệm khẳng định giải pháp mạng hình sao Master - Slave giải quyết trọn vẹn nhược điểm của các phương pháp kết nối điểm - điểm truyền thống. Trong các nghiên cứu trước đây tại Việt Nam, Master thường phải chủ động thăm dò (polling) từng Slave, dẫn đến hạn chế về số lượng thiết bị gắn thêm trên các nhánh rẽ phụ cận. Ngược lại, cấu trúc mạng của đề tài cho phép Master đóng vai trò HUB thụ động lắng nghe, các Slave tự động gửi yêu cầu gia nhập mạng và được gán định danh từ 0x01 đến 0x1D, tạo khả năng mở rộng linh hoạt lên tới hàng trăm nút đo trên cùng một trạm biến áp phân phối.

Khi đối chiếu với các sản phẩm thương mại hàng đầu như Schneider FLite 110SA và EMG FLA3, hệ thống tự chế tạo thể hiện ưu thế vượt trội về mặt tính năng và chi phí. Trong khi thiết bị nhập khẩu có giá 1.500 USD/bộ và chỉ phát tín hiệu đèn LED tại chỗ, hệ thống nghiên cứu cung cấp giải pháp IoT giám sát toàn diện từ xa: tự động ghi nhật ký phụ tải 2 giờ/lần, truyền cảnh báo tức thời qua GPRS và định vị trực quan điểm sự cố trên nền bản đồ Google Maps.

Dữ liệu quan hệ giữa dòng điện thực tế và giá trị số ADC đo được có thể được biểu diễn trực quan qua đồ thị hồi quy tuyến tính trong báo cáo kỹ thuật. Đồ thị thể hiện rõ trục hoành là cường độ dòng điện (0 A đến 4,8 A) và trục tung là giá trị ADC (501 đến 645 đơn vị), minh chứng đường đặc tuyến tuyến tính hoàn hảo với hệ số góc bằng 30. Cơ chế xác thực MD5 phân tích qua bảng so sánh dữ liệu nguồn và mã băm tương ứng giúp các kỹ sư vận hành dễ dàng nhận diện tính toàn vẹn của chuỗi dữ liệu thu thập.

Đề xuất và khuyến nghị

Nhằm hoàn thiện và nâng cao khả năng ứng dụng thực tiễn của hệ thống trên lưới điện trung thế quốc gia, 4 giải pháp trọng tâm được khuyến nghị thực hiện như sau:

Thứ nhất, nâng cấp cảm biến dòng điện cao áp chuyên dụng. Nhóm kỹ sư phát triển phần cứng cần thay thế module ACS712 bằng biến dòng kiểu hở CT (Split-Core Current Transformer) hoặc cảm biến cuộn dây Rogowski Coil có dải đo thực tế từ 100 A đến 2.000 A và mức cách điện trên 24 kV. Mục tiêu đạt sai số đo lường dưới 1,0% trên đường dây đang mang điện, lộ trình triển khai hoàn thành trong vòng 6 tháng.

Thứ hai, phát triển mạch thu năng lượng tự thân (Energy Harvesting). Bộ phận nghiên cứu và phát triển R&D cần tích hợp thêm module biến dòng cảm ứng điện từ trường xung quanh dây dẫn pha để nạp tự động cho siêu tụ điện và pin sạc Lithium Iron Phosphate (LiFePO4). Giải pháp này giúp triệt tiêu hoàn toàn nhu cầu thay pin định kỳ, kéo dài tuổi thọ thiết bị lên trên 10 năm, giảm 90% chi phí nhân công bảo dưỡng trong thời gian 12 tháng.

Thứ ba, nâng cấp modem truyền thông sang công nghệ 4G/NB-IoT. Các công ty điện lực cần phối hợp với đơn vị viễn thông chuyển đổi module SIM900A (chuẩn 2G vốn đang trong lộ trình tắt sóng) sang dòng module SIM7600 hoặc module chuẩn NB-IoT/LTE-M. Giải pháp giúp giảm độ trễ truyền dữ liệu từ 5 giây xuống dưới 1,5 giây, tăng cường khả năng xuyên thấu sóng tại các vùng đồi núi hiểm trở trong vòng 9 tháng.

Thứ tư, tích hợp phần mềm trung tâm vào hệ thống SCADA/DMS điều độ. Đội ngũ kỹ sư công nghệ thông tin ngành điện cần phát triển chuẩn giao thức công nghiệp IEC 60870-5-104 và DNP3 trên máy chủ Webserver. Việc đồng bộ dữ liệu cảnh báo sự cố thời gian thực vào hệ thống SCADA tại các Trung tâm Điều độ Điện lực tỉnh sẽ rút ngắn thời gian cô lập phân đoạn sự cố xuống dưới 5 phút, cải thiện chỉ số SAIDI của lưới điện khoảng 25% đến 30%, thực hiện trong 12 tháng.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang giá trị thực tiễn và học thuật sâu sắc, là tài liệu tham khảo đắc giá cho 4 nhóm đối tượng cụ thể sau:

1. Kỹ sư quản lý và vận hành lưới điện tại các Công ty Điện lực trực thuộc Tập đoàn Điện lực Việt Nam: Giúp nắm bắt nguyên lý thiết kế hệ thống chỉ báo sự cố từ xa, lựa chọn phương án công nghệ tối ưu để giảm thời gian xử lý sự cố nhánh rẽ và nâng cao độ tin cậy cung cấp điện.

2. Học viên cao học và sinh viên chuyên ngành Kỹ thuật Điện tử, Viễn thông và Hệ thống điện: Cung cấp tài liệu tham khảo chi tiết về thiết kế vi điều khiển MSP430, lập trình vô tuyến RF SimpliciTI, giao tiếp modem GSM/GPRS bằng tập lệnh AT và thuật toán mã hóa MD5 ứng dụng.

3. Kỹ sư R&D tại các doanh nghiệp sản xuất thiết bị đo lường và tự động hóa công nghiệp: Cung cấp bản thiết kế phần cứng hoàn chỉnh, sơ đồ nguyên lý mạch nguồn, mạch chia áp ADC và kinh nghiệm tối ưu hóa năng lượng cho các thiết bị IoT vận hành ngoài trời.

4. Chuyên gia tư vấn và quản lý dự án lưới điện thông minh (Smart Grid): Sử dụng làm cơ sở khoa học để đánh giá hiệu quả kinh tế - kỹ thuật giữa phương án chế tạo nội địa hóa và nhập khẩu thiết bị ngoại, phục vụ công tác lập báo cáo khả thi đầu tư công nghệ giám sát lưới điện phân phối.

Câu hỏi thường gặp

1. Hệ thống xử lý thế nào đối với hiện tượng sự cố nhánh rẽ gây nhảy máy cắt Recloser đầu nguồn? Hệ thống sử dụng cảm biến trên Slave với tốc độ quét dòng điện siêu nhanh 0,1 giây. Khi xảy ra ngắn mạch, Slave ghi nhận ngay dòng đỉnh quá tải trước khi Recloser kịp nhảy sau 0,5 giây, lập tức kích hoạt đèn LED cảnh báo và truyền dữ liệu sự cố về Master để hiển thị trên bản đồ số, giúp công nhân định vị chính xác nhánh rẽ hư hỏng mà không cần phân đoạn dò tìm thủ công.

2. Tại sao tác giả lại chọn vi điều khiển MSP430F2274 và chip vô tuyến CC2500 cho thiết bị Slave? MSP430F2274 có dòng tiêu thụ ở chế độ nghỉ LPM3 cực nhỏ chỉ 0,7 microampe và thời gian thức dậy dưới 1 microgiây, kết hợp cùng chip CC2500 hoạt động ở dải tần miễn phí 2,4 GHz giúp tối ưu hóa chi phí phần cứng, đảm bảo thiết bị chạy pin liên tục từ 1 đến 2 năm trên đường dây cao thế.

3. Thuật toán băm MD5 đóng vai trò gì trong việc bảo vệ dữ liệu truyền tải của hệ thống? MD5 tạo ra chuỗi mã băm duy nhất 32 byte từ chuỗi dữ liệu gốc kết hợp khóa bí mật và tem thời gian. Khi máy chủ nhận gói tin, Webserver tự tính toán lại mã MD5; nếu tin tặc cố tình can thiệp sửa đổi giá trị dòng điện hay trạng thái cảnh báo trên đường truyền, hai chuỗi băm sẽ không khớp và gói tin giả mạo lập tức bị loại bỏ.

4. Thiết bị Remote cầm tay mang lại lợi ích cụ thể gì trong công tác bảo trì hiện trường? Remote giao tiếp không dây ở cự ly 15 m đến 100 m cho phép công nhân điện lực đứng dưới mặt đất kiểm tra thông số pha, chuyển đổi chu kỳ gửi dữ liệu giữa 60 phút và 120 phút, cũng như xóa trạng thái cảnh báo sự cố của Slave mà không cần phải cắt điện đường dây hay dùng xe gàu leo lên cột điện nguy hiểm.

5. Làm cách nào để chuyển đổi hệ thống thử nghiệm 5 A sang lưới điện thực tế 2.000 A? Hệ thống chỉ cần thay thế IC cảm biến dòng ACS712 (±5 A) bằng cuộn dây biến dòng Rogowski hoặc biến dòng mở CT chuyên dụng trung thế tỉ số biến đổi 2.000/5 A, sau đó hiệu chỉnh lại hệ số tỷ lệ chuyển đổi ADC trong phần mềm nhúng của MSP430F2274 mà không cần thay đổi cấu trúc phần cứng Master và Slave.

Kết luận

• Luận văn đã nghiên cứu, thiết kế và chế tạo thành công hệ thống giám sát cảnh báo sự cố đường dây trung thế hoàn chỉnh gồm 4 phân hệ: Slave đo dòng, Master thu thập, Remote cầm tay và Webserver quản lý trực tuyến.
• Thuật toán đo dòng điện trên vi điều khiển MSP430F2274 đạt tốc độ đáp ứng 0,1 giây, bắt trọn xung dòng sự cố ngắn mạch trước chu kỳ tác động tự đóng lại 0,5 giây của máy cắt Recloser.
• Truyền thông không dây đa tầng kết hợp RF 2,4 GHz tầm xa 15 m đến 100 m và mạng di động GPRS SIM900A cập nhật dữ liệu tự động về máy chủ trong 5 giây, hiển thị vị trí sự cố trực quan trên Google Maps.
• Ứng dụng giải pháp xác thực tính toàn vẹn dữ liệu bằng hàm băm MD5 32-byte kèm khóa bảo mật, loại bỏ triệt để nguy cơ giả mạo số liệu trên hạ tầng viễn thông công cộng.
• Đạt hiệu quả kinh tế vượt trội khi tiết kiệm hơn 75% chi phí đầu tư so với các thiết bị ngoại nhập như Schneider FLite 110SA hay EMG FLA3, mở ra triển vọng nội địa hóa thiết bị lưới điện thông minh tại Việt Nam.

Đóng góp lớn nhất của đề tài là chứng minh tính khả thi của việc ứng dụng mạng cảm biến không dây công suất cực thấp và bảo mật dữ liệu số vào quản lý vận hành lưới điện phân phối. Để đưa sản phẩm vào ứng dụng thương mại rộng rãi trong 12 đến 24 tháng tới, các đơn vị nghiên cứu cần tiếp tục nâng cấp cảm biến đo dòng cao thế thực tế và tích hợp giao thức chuẩn SCADA. Quý đơn vị điện lực và đối tác công nghệ quan tâm đến giải pháp có thể liên hệ hợp tác chuyển giao công nghệ để chung tay hiện đại hóa lưới điện thông minh quốc gia.

Trích đoạn nội dung tài liệu

MỞ ĐẦU Trong công tác quản lý vận hành lưới điện của các công ty điện lực, mục tiêu hàng đầu là cung cấp điện an toàn và liên tục cho khách hàng. Tuy nhiên, trong quá trình vận hành vẫn còn xảy ra sự cố trên lưới điện.Với nhiều nguyên nhân khác nhau gây mất điện, làm gián đoạn cung cấp điện cho khách hàng. Đồng thời, gây thiệt hại rất lớn cho khách hàng và công ty điện. Để giảm thiểu khu vực bị ảnh hưởng mất điện do sự cố, các Công ty Điện lực thực hiện lắp đặt các thiết bị bảo vệ phân đoạn, nhánh rẽ như FCO, LBFCO, recloser… Tuy nhiên, trong quá trình vận hành vẫn còn nhiều trường hợp, sự cố nhánh rẽ vượt cấp gây bật recloser phân đoạn, bật máy cắt đầu nguồn gây mất điện trên diện rộng.

Do bán kính lưới điện lớn nên việc tìm ra nguyên nhân, vị trí gây sự cố gặp rất nhiều khó khăn. Khi xảy ra một sự cố gây mất điện, người công nhân vận hành lưới điện phải thực hiện kiểm tra lưới điện. Tìm nguyên nhân gây sự cố bằng phương pháp thủ công, mất rất nhiều thời gian, thậm chí có nhiều trường hợp, không tìm được nguyên nhân gây sự cố, gây ảnh hưởng đến thời gian tái lập điện cho khách hàng. Trước tình hình đó, hiện nay trên thị trường có cung cấp một thiết bị chỉ báo sự cố, dùng để cảnh báo khi có sự cố xảy ra.

Nhằm hỗ trợ công nhân vận hành nhanh chóng xác định được khu vực kiểm tra có bị sự cố hay không. Đó là loại thiết bị lắp trên đường dây, có chức năng phát ra tín hiệu ánh sáng (chớp đèn), để có thể nhìn thấy từ mặt đất khi đường dây bị sự cố (như thiết bị Flite 110SA của hãng Schneider, thiết bị FLA3 của hãng EMG). Qua quá trình lắp đặt thử nghiệm tại Công ty Điện lực Đồng Tháp nhận thấy các thiết bị này có ưu điểm và khuyết điểm như sau: Ưu điểm: - Thiết bị gọn nhẹ, dễ lắp đặt. Lưu Thanh Trà Trang 5/47 Người thực hiện: Trần Minh Trí Nghiên cứu thiết kế và chế tạo hệ thống thiết bị giám sát cảnh báo sự cố trên đường dây trung thế - Hỗ trợ tốt cho công tác tìm vị trí sự cố: khi có sự cố xảy ra trên đường dây thì thiết bị phát tín hiệu chớp đèn, khi đó người công nhân nhìn thấy và nhận biết đường dây phía sau vị trí lắp thiết bị có sự cố.

Khuyết điểm: - Để đạt được hiệu quả cao, phải lắp nhiều thiết bị dọc theo đường dây để nhanh chóng tìm ra khu vực xảy ra sự cố. Tuy nhiên, do giá thành cao nên phải tốn chi phí đầu tư rất lớn. - Chức năng của thiết bị rất đơn giản, chỉ có thể phát tín hiệu cảnh báo là chớp đèn, và phải nhìn trực tiếp tại hiện trường mới xác định thiết bị nào bị tác động do sự cố,từ đó mới tiếp tục đi tìm vị trí sự cố. Đồng thời, thiết bị không có chức năng truyền dữ liệu từ xa về trung tâm nên chưa đáp ứng được nhu cầu thực tế.

Hình 1: Thiết bị FLite 110SA của hãng Schneider GVHD: TS. Lưu Thanh Trà Trang 6/47 Người thực hiện: Trần Minh Trí Nghiên cứu thiết kế và chế tạo hệ thống thiết bị giám sát cảnh báo sự cố trên đường dây trung thế Hình 2: Thiết bị FLA3 của hãng EMG (Đức) Với các dòng thiết bị nhập khẩu, giá thành hiện nay còn khá cao, khoảng 1500 USD/1 bộ (1 bộ gồm 3 thiết bị gắn trên 3 pha). Trong mạng lưới điện nội thành, nếu cứ khoảng 500m gắn một bộ thì số lượng các bộ cần phải gắn lên đến con số chục ngàn. Ngoài ra, các thiết bị trên chỉ có thể cho phép báo sự cố bằng cách chớp đèn.

Lưu Thanh Trà Trang 7/47 Người thực hiện: Trần Minh Trí Nghiên cứu thiết kế và chế tạo hệ thống thiết bị giám sát cảnh báo sự cố trên đường dây trung thế CHƯƠNG II: ĐỀ TÀI NGHIÊN CỨU I/ LÝ DO VÀ MỤC ĐÍCH CỦA ĐỀ TÀI: Từ nhu cầu thực tế về quản lý vận hành lưới điện, nhất là công tác xử lý sự cố, em đã chọn đề tài Nghiên cứu thiết kế và chế tạo hệ thống thiết bị giám sát cảnh báo sự cố trên đường dây trung thế. Mục đích của đề tài là sản xuất thiết bị có chức năng và ưu điểm như sau: - Ghi nhật ký vận hành đường dây: ghi nhận giá trị dòng điện theo thời gian qui định trước, nhằm thuận tiện cho việc giám sát truyền tải lưới điện, đồng thời phân tích các số liệu đo đạc theo thời gian. - Phát hiện dòng ngắn mạch, phát tín hiệu cảnh báo khi có sự cố (tín hiệu đèn báo và tín hiệu RF). - Truyền dữ liệu thu thập (tín hiệu cảnh báo sự cố, nhật ký vận hành đường dây…) về trung tâm xử lý dữ liệu.

- Giá thành hợp lý hơn các sản phẩm trước đây, có khả năng triển khai lắp đặt đại trà với vốn đầu tư thấp hơn các sản phẩm cùng loại. Và mô hình thử nghiệm của hệ thống giám sát và cảnh báo quá dòng từ xa như sau: Mô hình dưới đây mô tả các thành phần của một hệ thống cảnh báo hoàn chỉnh. Có nhiều phương thức có thể dùng để truyền dữ liệu: 3G, Ethernet, Zigbee… Thiết kế trong luận văn này sử dụng dịch vụ GPRS trên hạ tầng mạng GSM, còn được biết đến như công nghệ 2. Lưu Thanh Trà Trang 8/47 Người thực hiện: Trần Minh Trí Nghiên cứu thiết kế và chế tạo hệ thống thiết bị giám sát cảnh báo sự cố trên đường dây trung thế Hình 3: Mô hình hệ thống cảnh báo quá dòng từ xa II/ YÊU CẦU CỦA HỆ THỐNG : 1.

Thiết kế thiết bị lấy gắn trên đường dây (Slave): Thiết bị gắn trên đường dây bao gồm khối đo dòng điện và khối RF và vi xử lý điều khiển.  Chỉ tiêu đánh giá:  Khối đo dòng điện : - Cho phép đo, ghi nhận dòng điện từ 100-2000A. Nhưng ở đây trong mô hình thử nghiệm chúng ta sẽ đo dòng điện vào IC ACS712 cảm biến dòng từ 0 đến 5A. - Có đèn báo khi có sự cố cho phép quan sát từ xa, dễ dàng phát hiện cảnh báo sự cố bằng mắt.

 Khối RF (truyền dữ liệu không dây sử dụng tần số phổ biến và thông dụng ở Việt Nam): - Cho phép giao tiếp, gửi/nhận dữ liệu với thiết bị trung gian. - Cho phép giao tiếp với thiết bị cầm tay khi cần thiết. Lưu Thanh Trà Trang 9/47 Người thực hiện: Trần Minh Trí Nghiên cứu thiết kế và chế tạo hệ thống thiết bị giám sát cảnh báo sự cố trên đường dây trung thế  Khối giao thức truyền dẫn giữa các thiết bị qua giao tiếp RF: - Cho phép chuyển giao các thông tin về dòng điện, sự cố của thiết bị về thiết bị trung gian. Đồng thời, gửi tình trạng sức khỏe của nguồn pin nuôi slave.

- Bảo đảm quá trình truyền dẫn là an toàn, không thể thay đổi nội dung. Thiết kế thiết bị trung gian(Master): Thiết bị trung gian bao gồm khối RF và vi xử lý điều khiển và khối kết nối Sim900A.  Chỉ tiêu đánh giá:  Khối RF (truyền dữ liệu không dây): - Cho phép giao tiếp, gửi/nhận dữ liệu với thiết bị trên đường dây(Slave).  Khối giao thức truyền dẫn giữa các thiết bị qua giao tiếp RF: - Cho phép tiếp nhận các thông tin về dòng điện, sự cố của thiết bị gắn trên đường dây(Slave) về trung tâm.

- Bảo đảm quá trình truyền dẫn là an toàn, không thể thay đổi nội dung.  Khối gửi dữ liệu về trung tâm : - Kết nối với websever thông qua GPRS. - Chuyển các thông tin về dòng điện, sự cố của các thiết bị gắn trên đường dây về trung tâm. Thiết kế thiết bị điều khiển từ xa (handheld remote controller).

Thiết bị điều khiển từ xa cho phép thao tác điều khiển thiết bị trên đường dây, mà không cần leo lên cột hoặc gỡ thiết bị xuống. Thiết bị từ xa bao gồm màn hình, bàn phím, bộ thu phát.  Chỉ tiêu đánh giá : - Thiết bị điều khiển từ xa có màn hình LED nhỏ, hỗ trợ xem/cài đặt thông số cho thiết bị đặt trên đường dây. Lưu Thanh Trà Trang 10/47 Người thực hiện: Trần Minh Trí Nghiên cứu thiết kế và chế tạo hệ thống thiết bị giám sát cảnh báo sự cố trên đường dây trung thế - Bàn phím: Bàn phím nhỏ, dễ sử dụng đáp ứng các nhu cầu điều khiển thiết bị.

- Bộ thu phát RF: cho phép điều khiển thiết bị ở khoảng cách 15-100m. Phần mềm quản lý trung tâm : Phần mềm quản lý trung tâm cho phép quản lý, nhận số liệu, báo sự cố đường dây.  Chỉ tiêu đánh giá: - Phần mềm cho phép quản lý toàn bộ các thiết bị giám sát và cảnh báo sự cố đường dây, dự kiến với số lượng lên đến 100-600 thiết bị (nếu số lượng lớn hơn nên tăng số máy chủ sẽ thuận lợi hơn cho nhân viên vận hành thao tác). Trong luận văn này, mô hình được cụ thể hóa như sau: ba Slave, một Master, một remote, một máy tính kết nối internet làm trung tâm.

Lưu Thanh Trà Trang 11/47 Người thực hiện: Trần Minh Trí Nghiên cứu thiết kế và chế tạo hệ thống thiết bị giám sát cảnh báo sự cố trên đường dây trung thế CHƯƠNG III: THIẾT KẾ I/ Các giải pháp có trên thị trường: Các sản phẩm theo dõi dòng điện trung thế trên thị trường thì có hãng Schneider, có sản phẩm G200(1) dùng để lấy dữ liệu từ thiết bị gắn trên đường dây về, và gửi dữ liệu về trung tâm .Còn các hãng khác thì chưa có phần chuyển dữ liệu trực tiếp về trung tâm. Các thiết bị Flite-116(2) trên đường dây sẽ chuyển dữ liệu về thiết bị G200 bằng đường truyền dữ liệu không dây RF. Sau đó, G200 qua đường GPRS sẽ chuyển dữ liệu về Webserver. Em cũng xây dựng mô hình theo phương pháp này nhưng có 2 đặc điểm khác đó là giá thành rẻ hơn và thêm phần mã hóa cho dữ liệu không thay đổi được.

Còn nhiều mô hình thử nghiệm, về thiết bị giám sát dòng điện tại Việt Nam với nhiều phương pháp khác nhau. Như giải pháp sử dụng thiết bị trung gian là Master và 3 thiết bị gắn đường dây là slave và khi Master nói chuyện với Slave nào thì slave đó mới gửi dữ liệu về. Khi thực hiện theo giải pháp này, em thấy giới hạn số lượng các slave khi lắp thêm slave nằm ở nhánh rẽ gần đó thì sẽ khó khăn cho cấu hình của Master.
