Tóm tắt

I. Tổng Quan Mạng 4G Nghiên Cứu và Đánh Giá Chất Lượng

Mạng 4G đã cách mạng hóa cách chúng ta kết nối, làm việc và giải trí. Sự phát triển nhanh chóng của công nghệ không dây, đặc biệt là Internet, đã thúc đẩy nhu cầu về các dịch vụ di động tốc độ cao. Mạng 4G không chỉ cung cấp tốc độ dữ liệu vượt trội so với các thế hệ trước, mà còn hỗ trợ nhiều ứng dụng đa phương tiện phức tạp hơn. Tuy nhiên, việc đảm bảo chất lượng mạng 4G là một thách thức liên tục, đòi hỏi các phương pháp đánh giá hiệu quả và chính xác. Luận văn thạc sĩ này tập trung vào nghiên cứu các phương pháp đánh giá chất lượng mạng 4G bằng mô phỏng, cung cấp một cái nhìn sâu sắc về hiệu suất và khả năng của các hệ thống 4G. Nghiên cứu này xem xét lịch sử phát triển của mạng di động, từ 1G đến 4G, nhấn mạnh sự tiến bộ về tốc độ dữ liệu và khả năng hỗ trợ các dịch vụ khác nhau. Các hệ thống cận 4G như LTE và WiMAX cũng được đề cập, cung cấp một bức tranh toàn cảnh về bối cảnh công nghệ hiện tại. Mục tiêu cuối cùng là tối ưu hóa và nâng cao trải nghiệm người dùng trên mạng 4G.

1.1. Lịch sử phát triển và các hệ thống mạng di động

Lịch sử của mạng di động chứng kiến sự phát triển vượt bậc từ 1G đến 4G. Thế hệ đầu tiên (1G) là các hệ thống tương tự, trong khi 2G giới thiệu công nghệ kỹ thuật số. 3G mang đến dịch vụ thoại, dữ liệu và đa phương tiện tốc độ cao. Các hệ thống cận 4G như LTE và WiMAX đã thu hẹp khoảng cách với 4G. ITU đã đưa ra các yêu cầu và tiêu chuẩn 4G để định hướng phát triển. Hiện nay, có hai hướng chủ yếu để phát triển 4G là 3GPP LTE và WiMAX. 'Trong mạng thông tin di động, mỗi một thập kỷ chứng kiến một thế hệ mạng mới. Thế hệ đầu tiên (1G) khởi đầu từ những năm 80. Đó là thế hệ điện thoại di động tƣơng tự. Thế hệ thứ 2G bắt đầu nổi lên từ những năm đầu của thập kỷ 90. Thế hệ thứ 2G là công nghệ di động kỹ thuật số, cung cấp dịch vụ cả thoại và dữ liệu. Thế hệ thứ 3 bắt đầu từ năm 2001 ở Nhật, đặc trƣng bởi dịch vụ thoại, dữ liệu và đa phƣơng tiện với tốc độ cao. Hệ thống cận 4G, nền tảng cho thế hệ thứ 4G.'

1.2. Các thành phần và phương pháp truy nhập mạng 4G

Mạng 4G dựa trên chuyển mạch gói, đòi hỏi độ trễ truyền dữ liệu thấp. IPv6 hỗ trợ số lượng lớn các thiết bị không dây bằng cách tăng số lượng địa chỉ IP. MIMO (Multiple-Input Multiple-Output) là một kỹ thuật chính sử dụng nhiều anten tại các bên phát và thu. Các phương pháp truy nhập bao gồm OFDMA, SC-FDMA, MIMO OFDM, MIMO SC-FDMA và MC-MC-CDMA. Mỗi phương pháp có những ưu điểm và nhược điểm riêng, ảnh hưởng đến hiệu suất và khả năng của mạng. Thành phần công nghệ được quan tâm trong hệ thống LTE-Advanced như: phương pháp truy nhập, ứng dụng IPV6, anten và SDR.

II. Phương Pháp Truy Nhập Mạng 4G So Sánh và Phân Tích

Chương này đi sâu vào các phương pháp truy nhập mạng 4G phổ biến, bao gồm OFDMA (Orthogonal Frequency Division Multiple Access), SC-FDMA (Single Carrier Frequency Division Multiple Access), MC-MC-CDMA (Multi-Code Multi-Carrier Code Division Multiple Access) và MIMO SC-FDMA (Multiple-Input Multiple-Output Single Carrier Frequency Division Multiple Access). Mỗi phương pháp được phân tích chi tiết về nguyên tắc hoạt động, ưu điểm, nhược điểm và ứng dụng thực tế. OFDMA chia băng tần thành nhiều sóng mang con trực giao, cho phép tốc độ dữ liệu thấp từ nhiều người dùng và độ trễ ngắn hơn. SC-FDMA sử dụng điều chế đơn sóng mang và cân bằng miền tần số, có công suất đỉnh trung bình thấp hơn OFDMA. MC-MC-CDMA kết hợp Multi-Code CDMA và Multi-Carrier CDMA để cung cấp các loại tốc độ dữ liệu khác nhau. MIMO SC-FDMA sử dụng nhiều anten phát và thu để tăng hiệu quả phổ và tốc độ dữ liệu.

2.1. OFDMA Nguyên tắc Ưu điểm và Ứng dụng Mạng 4G

OFDMA (Orthogonal Frequency Division Multiple Access) là một kỹ thuật đa truy nhập dựa trên ghép kênh phân chia theo tần số trực giao (OFDM). Trong OFDMA, băng tần số được chia thành nhiều tần số sóng mang con trực giao. Dữ liệu được chuyển đổi thành các luồng bit song song, sau đó được điều chế trên mỗi sóng mang con. OFDMA cho phép tốc độ dữ liệu thấp từ nhiều người dùng, có độ trễ ngắn hơn và không đổi. OFDMA có tính linh hoạt trong việc triển khai trên các băng tần số khác nhau. Ảnh hưởng của fading đa đường được giảm bằng cách sử dụng OFDMA. Ngoài ra, OFDMA không chỉ tạo điều kiện thuận lợi cho việc chia sẻ dung lượng băng thông có sẵn mà còn làm tăng dung lượng cho mỗi người dùng vì sử dụng vài tần số

2.2. SC FDMA Điều Chế Đơn Sóng Mang và Ưu Điểm Vượt Trội

SC-FDMA (Single Carrier Frequency Division Multiple Access) sử dụng điều chế đơn sóng mang và cân bằng miền tần số, là một kỹ thuật có hiệu suất tương tự OFDMA. Tín hiệu SC-FDMA có công suất đỉnh trung bình (PAPR) thấp hơn OFDMA. SC-FDMA đã thu hút sự chú ý lớn như là một sự thay thế hấp dẫn đối với OFDMA, đặc biệt là trong truyền thông tuyến lên. Dữ liệu được ánh xạ thành chòm sao tín hiệu theo kiểu điều chế QPSK, 16QAM hoặc 64QAM. Các ký hiệu QPSK hoặc QAM không trực tiếp điều chế các sóng mang con mà các ký hiệu này đi qua một bộ chuyển đổi từ nối tiếp sang song song theo sau bởi khối DFT. Các ký hiệu Fourier rời rạc từ đầu ra của khối DFT, sau đó được ánh xạ lên các sóng mang con trong khối ánh xạ sóng mang con

2.3. MC MC CDMA Kết Hợp Đa Mã và Đa Sóng Mang

Phương pháp truy nhập MC-MC-CDMA là sự kết hợp của hai phương pháp truy nhập Multi-Code CDMA và Multi-Carrier CDMA (MC-CDMA) nhằm cung cấp các loại tốc độ dữ liệu khác nhau được truyền đi trên nhiều sóng mang con. Trong lược đồ này, mỗi người dùng có một tập gồm M mã được gọi là tập chuỗi mã. Kích thước của tập chuỗi phụ thuộc vào tốc độ dữ liệu yêu cầu. Chuỗi được điều chế bằng tín hiệu sóng mang h(t). Tại hệ thống máy phát, phụ thuộc vào tốc độ dữ liệu yêu cầu, mỗi người dùng có một tập gồm M chuỗi mã, mà trong đó M là tỷ lệ giữa tốc độ dữ liệu cơ bản và tốc độ dữ liệu yêu cầu. Tốc độ cơ bản đạt được với tập gồm hai chuỗi.

III. Đánh Giá Chất Lượng Mạng 4G Phương Pháp và Tiêu Chí

Để đánh giá chất lượng mạng 4G, luận văn xem xét các phương pháp đánh giá chất lượng hệ thống thông tin di động trong kênh nhiễu cộng Gauss và kênh có fading. Các tiêu chí đánh giá bao gồm xác suất lỗi bit (BER), tỷ số tín hiệu trên nhiễu (SNR) và thông lượng hệ thống. Xác suất lỗi bit là một thước đo quan trọng về độ tin cậy của truyền dữ liệu. Tỷ số tín hiệu trên nhiễu phản ánh chất lượng tín hiệu nhận được. Thông lượng hệ thống đo lường tốc độ dữ liệu hiệu quả mà mạng có thể cung cấp. Để đánh giá chất lượng, sử dụng các kiểu điều chế QAM (QPSK, 16QAM, 64QAM) và điều chế thích nghi. Sử dụng đánh giá SC-FDMA theo các trạng thái thuê bao khác nhau.

3.1. Xác suất lỗi bit BER trong kênh nhiễu cộng Gauss

Phân tích xác suất lỗi bit (BER) trong kênh nhiễu cộng Gauss (AWGN) cho các phương pháp điều chế khác nhau (QPSK, 16QAM, 64QAM). BER là một thước đo quan trọng để đánh giá chất lượng truyền dẫn dữ liệu, cho biết tỷ lệ bit bị lỗi so với tổng số bit được truyền. Công thức tính xác suất lỗi bit cho từng loại điều chế được trình bày chi tiết, cho phép so sánh hiệu suất của các phương pháp điều chế khác nhau trong môi trường AWGN

3.2. Đánh giá hệ thống trong kênh fading và nhiễu cộng Gauss

Phương pháp đánh giá chất lượng hệ thống thông tin di động trong kênh có fading và nhiễu cộng Gauss bằng phương pháp truyền thống. Trong mục trước (mục 2.2) luận văn đã giới thiệu phương pháp đánh giá chất lượng hệ thống trong kênh có nhiễu cộng Gauss sử dụng điều chế số MQAM. Tuy vậy khi kênh có fading thì ngoài tác động của nhiễu cộng Gauss, còn có fading tác dụng làm cho xác suất lỗi tăng lên ứng với một giá trị tỷ số tín hiệu trên nhiễu cho trước và lúc đó cách tính xác suất lỗi cũng có nhiều điểm khác biệt

IV. Mô Phỏng Đánh Giá Môi Trường và Các Thông Số Cấu Hình

Phần mềm MATLAB 7.0 (R2010a) được sử dụng làm môi trường mô phỏng. MATLAB tích hợp tính toán, hiển thị và lập trình trong một môi trường dễ sử dụng. Các ứng dụng điển hình như: mô hình và mô phỏng; phân tích và khảo sát hiển thị số liệu. Giao diện của phần mềm trực quan và dễ sử dụng. Communications System Toolbox và Control System Toolbox được sử dụng để hỗ trợ mô phỏng. Mô phỏng có thể chạy trực tiếp từ phần mềm hay từ một file. Hỗ trợ nhiều dạng file lưu trữ kết quả mô phỏng, thường là file .mat

4.1. Tổng quan phần mềm mô phỏng Matlab và các toolbox

Phần mềm mô phỏng MATLAB 7.0 (R2010a) là phần mềm nổi tiếng của công ty MathWorks. Nó tích hợp tính toán, hiển thị và lập trình trong một môi trƣờng dễ sử dụng. Các ứng dụng điển hình nhƣ: mô hình và mô phỏng; phân tích và khảo sát hiển thị số liệu…. Các tính năng chính: tính toán ma trận, phát triển thuật toán; môi trƣờng tƣơng tác cho phát triển mã, quản lý tập tin và dữ liệu, thống kê, phân tích Fourier; các công cụ tích hợp C/ C, thừa kế mã, công nghệ ActiveX

4.2. Quy trình mô phỏng và lưu trữ kết quả

Mô phỏng có thể chạy trực tiếp từ phần mềm hay từ một file . Hỗ trợ nhiều dạng file lƣu trữ kết quả mô phỏng, thƣờng là file . Giao diện của phần mềm MATLAB 7.0 (R2010a). Phần mềm MATLAB 7.0 (R2010a) còn đƣợc trang bị thêm các ToolBox: Communications System Toolbox - hệ thống truyền thông; Control System Toolbox - điều khiển hệ thống

Nội dung chính

Tổng quan nghiên cứu

Sự bùng nổ của công nghệ vô tuyến và Internet trong những thập kỷ qua đã tạo nên cuộc cách mạng trong phương thức giao tiếp toàn cầu. Theo số liệu từ Liên minh Viễn thông Quốc tế (ITU) và Hiệp hội các nhà cung cấp di động toàn cầu (GSA), số lượng thuê bao di động thế giới đã nhanh chóng vượt mốc 3 tỷ thuê bao. Nhu cầu truyền dữ liệu tốc độ cao không ngừng tăng trưởng, thúc đẩy tiến trình chuyển dịch từ các chuẩn mạng thế hệ cũ như 2G GSM (tốc độ 9,6 kbps) và 3G WCDMA (tốc độ 2 Mbps) lên các hệ thống cận 4G và 4G với tốc độ mục tiêu từ 100 Mbps đến 1 Gbps đối với đường xuống và 50 Mbps đến 500 Mbps đối với đường lên, đồng thời kéo giảm độ trễ truyền dẫn xuống dưới mức 5 ms.

Trước bối cảnh mạng viễn thông toàn cầu chuyển mình mạnh mẽ, việc nghiên cứu các kỹ thuật đa truy nhập và xây dựng mô hình đánh giá chất lượng truyền thông vô tuyến trở thành yêu cầu cấp thiết. Luận văn thạc sĩ chuyên ngành Truyền dữ liệu và Mạng máy tính của tác giả Kiều Văn Phú, thực hiện tại Trường Đại học Công nghệ – Đại học Quốc gia Hà Nội năm 2011 dưới sự hướng dẫn của Tiến sĩ Đinh Văn Dũng, tập trung giải quyết bài toán cốt lõi: nghiên cứu và xây dựng phương pháp đánh giá chất lượng mạng 4G bằng công cụ mô phỏng. Nghiên cứu đi sâu vào phân tích các cơ chế truy nhập vô tuyến tiên tiến gồm OFDMA, SC-FDMA và MC-MC-CDMA trong môi trường kênh truyền thực tế.

Nghiên cứu mang ý nghĩa thực tiễn sâu sắc khi đặt trong bối cảnh thị trường viễn thông Việt Nam giai đoạn 2010-2011, thời điểm Bộ Thông tin và Truyền thông vừa cấp phép thử nghiệm công nghệ 4G cho 5 tập đoàn viễn thông hàng đầu (VNPT, Viettel, CMC, FPT, VTC). Kết quả của luận văn cung cấp hệ thống cơ sở giải tích và mô phỏng chính xác, hỗ trợ đắc lực cho các kỹ sư viễn thông trong việc đánh giá hiệu năng, tối ưu hóa tỷ số công suất đỉnh trên công suất trung bình (PAPR) và tiết kiệm năng lượng cho các thiết bị đầu cuối di động.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết truyền thông vô tuyến hiện đại, kết hợp mô hình kênh truyền chịu tác động đồng thời của nhiễu cộng Gauss trắng (AWGN) và hiện tượng fading Rayleigh đa đường. Luận văn tập trung vào 4 khái niệm kỹ thuật cốt lõi định hình tiêu chuẩn 3GPP LTE Release 8 và LTE-Advanced Release 10:

• Kỹ thuật đa truy nhập phân chia tần số trực giao (OFDMA): Sử dụng biến đổi Fourier nhanh (FFT) và biến đổi ngược (IFFT) để chia băng thông thành các sóng mang con trực giao có khoảng cách cố định 15 kHz, giúp triệt tiêu nhiễu liên ký hiệu (ISI) thông qua việc chèn tiền tố lặp chu kỳ (Cyclic Prefix - CP).
• Kỹ thuật đa truy nhập đơn sóng mang phân chia tần số (SC-FDMA): Bổ sung khối biến đổi Fourier rời rạc N-điểm (DFT) trước khi ánh xạ sóng mang con theo hai phương thức phân bố kế cận (LFDMA) hoặc phân bố đều (DFDMA), duy trì cấu trúc đơn sóng mang nhằm hạ thấp đáng kể tỷ số PAPR.
• Kỹ thuật kết hợp MC-MC-CDMA: Tích hợp ưu điểm đa mã của Multi-Code CDMA và đa sóng mang của MC-CDMA, cho phép truyền dữ liệu đa tốc độ linh hoạt và tăng cường tính đa dạng tần số.
• Công nghệ đa anten MIMO: Mô hình hóa hệ thống với Nt anten phát và Nr anten thu dựa trên thuật toán phân tách giá trị suy biến (SVD), kết hợp các sơ đồ điều chế thích ứng MQAM (QPSK mang 2 bit/symbol, 16QAM mang 4 bit/symbol, 64QAM mang 6 bit/symbol) để tối đa hóa hiệu quả phổ tần.

Phương pháp nghiên cứu

Luận văn kết hợp chặt chẽ giữa phương pháp giải tích toán học lý thuyết và phương pháp thực nghiệm mô phỏng số. Toàn bộ kịch bản mô phỏng được thực thi trên môi trường MATLAB 7.10 (R2010a) tích hợp Communications System Toolbox. Cỡ mẫu nghiên cứu được thiết lập với hơn 100.000 khối ký hiệu dữ liệu ngẫu nhiên truyền qua cấu trúc khung thời gian chuẩn 10 ms (gồm 10 khung con, mỗi khe thời gian 0,5 ms mang 1 khối tài nguyên vật lý PRB gồm 12 sóng mang con trên băng thông 180 kHz).

Phương pháp lấy mẫu ngẫu nhiên có kiểm soát được áp dụng để quét tỷ số tín hiệu trên nhiễu (SNR) trong phạm vi từ 0 dB đến 30 dB qua các trạng thái chuyển động khác nhau của thuê bao di động. Lý do tác giả lựa chọn phương pháp phân tích mô phỏng kết hợp giải tích cải tiến là nhằm khắc phục triệt để nhược điểm của các mô hình toán học truyền thống. Các phương pháp cũ thường đặt ra nhiều giả thiết phụ phức tạp và bị ràng buộc chặt chẽ vào một dạng phân bố fading duy nhất. Ngược lại, phương pháp cải tiến của luận văn tính toán xác suất lỗi bit trung bình (BER) trực tiếp theo hàm mật độ xác suất fading ngẫu nhiên, giúp đơn giản hóa biểu thức tính toán mà vẫn phản ánh trung thực bản chất vật lý của kênh truyền trong suốt quá trình nghiên cứu từ năm 2010 đến 2011.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thông qua quá trình phân tích giải tích và thực nghiệm mô phỏng trên phần mềm MATLAB, luận văn đã ghi nhận 4 phát hiện kỹ thuật mang tính đột phá:

• Thứ nhất, phương pháp truy nhập SC-FDMA thể hiện sự vượt trội toàn diện về hiệu quả công suất đường lên so với OFDMA. Do đặc tính tín hiệu đơn sóng mang, SC-FDMA kiểm soát tỷ số PAPR ở mức thấp hơn từ 25% đến 30%, giúp mạch khuếch đại công suất của máy phát hoạt động ổn định và giảm tiêu hao năng lượng pin cho thiết bị người dùng.
• Thứ hai, khi đánh giá chất lượng truyền dẫn trên kênh fading Rayleigh kết hợp nhiễu AWGN ở cùng bậc điều chế 16QAM và 64QAM, SC-FDMA duy trì tỷ lệ lỗi bit (BER) thấp hơn đáng kể so với mô hình MC-MC-CDMA. Tại dải SNR từ 10 dB đến 20 dB, xác suất lỗi bit của SC-FDMA cải thiện tốt hơn khoảng 15% đến 20%.
• Thứ ba, phương thức ánh xạ sóng mang con phân bố đều (DFDMA) mang lại độ ổn định tín hiệu cao hơn khoảng 12% so với phương thức phân bố kế cận (LFDMA) khi thiết bị di động dịch chuyển ở vận tốc cao, nhờ tận dụng tối đa độ lợi phân tán tần số trên toàn dải băng thông.
• Thứ tư, việc ghép nối cấu hình đa anten MIMO (với 4 anten phát và 4 anten thu) vào cấu trúc SC-FDMA giúp gia tăng dung lượng kênh truyền và thông lượng dữ liệu lên gấp 3,8 lần so với mô hình anten đơn (SISO) ở cùng mức băng thông kênh truyền.

Thảo luận kết quả

Nguyên nhân cốt lõi dẫn đến ưu thế vượt trội của SC-FDMA là nhờ việc chèn thêm khối xử lý DFT trước giai đoạn ánh xạ sóng mang, giúp trải đều năng lượng của các ký hiệu điều chế trên toàn bộ phổ tần và ngăn ngừa hiện tượng đỉnh công suất đột biến. Kết quả này hoàn toàn nhất quán với các định hướng chuẩn hóa của tổ chức 3GPP khi lựa chọn SC-FDMA làm công nghệ độc quyền cho tuyến lên của mạng LTE và LTE-Advanced.

So với các công trình nghiên cứu trước đây vốn phải sử dụng các phép tính vi tích phân nhiều lớp phức tạp, công thức tính xác suất lỗi trung bình cải tiến do tác giả đề xuất đã rút gọn biểu thức giải tích về dạng tương quan tuyến tính nghịch đảo với SNR trung bình. Các phát hiện này được trình bày trực quan thông qua các hệ thống đồ thị biểu diễn đường cong suy giảm lỗi bit (BER) theo trục tỷ số tín hiệu trên nhiễu từ 0 dB đến 30 dB, kết hợp các bảng đối chiếu tham số băng thông vật lý trải rộng từ 1,4 MHz đến 20 MHz (tương ứng từ 6 đến 100 khối tài nguyên PRB). Kết quả đường cong giải tích cải tiến hoàn toàn trùng khớp với dữ liệu đo đạc từ mô phỏng thực nghiệm, minh chứng cho độ tin cậy và tính chính xác cao của mô hình.

Đề xuất và khuyến nghị

• Tối ưu hóa sơ đồ điều chế và mã hóa thích ứng (AMC): Các nhà khai thác mạng di động như VNPT, Viettel và MobiFone cần lập trình cơ chế tự động chuyển đổi linh hoạt giữa QPSK, 16QAM và 64QAM theo biến động chất lượng kênh truyền thời gian thực, đặt mục tiêu duy trì tỷ lệ lỗi bit BER luôn dưới ngưỡng 0,001 (10^-3) và tăng hiệu suất sử dụng phổ tần thêm 25% trong lộ trình 2012-2015.
• Tăng tốc triển khai công nghệ đa anten MIMO bậc cao: Các đơn vị phát triển hạ tầng mạng viễn thông cần đầu tư nâng cấp trạm thu phát gốc eNodeB lên cấu hình MIMO 4x4 và 8x8, kết hợp kỹ thuật truyền dẫn đa điểm phối hợp (CoMP) nhằm triệt tiêu nhiễu liên cell, hướng tới đạt tốc độ đỉnh đường xuống 1 Gbps và đường lên 500 Mbps cho chuẩn LTE-Advanced.
• Hoàn thiện chuyển đổi hạ tầng mạng lõi thuần gói sang IPv6: Các kỹ sư mạng và đơn vị cung cấp dịch vụ Internet cần loại bỏ hoàn toàn cơ chế biên dịch địa chỉ mạng NAT bằng cách trang bị địa chỉ IPv6 tĩnh cho 100% thiết bị kết nối 4G, đảm bảo độ trễ truyền dẫn RTT đạt mức tối ưu dưới 5 ms trước năm 2015.
• Chuẩn hóa kiến trúc vô tuyến định nghĩa bằng phần mềm (SDR): Các doanh nghiệp nghiên cứu sản xuất thiết bị vô tuyến nên ứng dụng công nghệ SDR trên nền tảng phần cứng xử lý linh hoạt, cho phép thiết bị tự động tương thích với nhiều băng tần khác nhau từ 800 MHz, 1800 MHz đến 2600 MHz, giảm thiểu 35% chi phí đầu tư phần cứng khi nâng cấp mạng.

Đối tượng nên tham khảo luận văn

• Kỹ sư quy hoạch và tối ưu hóa mạng vô tuyến di động: Nắm vững phương pháp phân bổ tài nguyên vật lý PRB (từ 6 đến 100 khối trên các dải băng thông từ 1,4 MHz đến 20 MHz) và cơ chế bù suy hao kênh truyền để thiết lập thông số phát sóng chuẩn xác cho các trạm gốc 4G.
• Học viên cao học và nhà nghiên cứu chuyên ngành Kỹ thuật Viễn thông: Sử dụng công thức toán học cải tiến về xác suất lỗi bit trong kênh fading Rayleigh và mô hình kênh MIMO SVD làm tài liệu tham khảo nền tảng để phát triển các thuật toán xử lý tín hiệu cho mạng di động 5G và 6G với tốc độ vượt mức 10 Gbps.
• Chuyên viên thiết kế phần cứng và lập trình nhúng viễn thông: Khai thác mô hình khối phát và thu SC-FDMA/OFDMA trên nền tảng MATLAB Communications Toolbox để xây dựng các thuật toán xử lý tín hiệu số FFT/IFFT tối ưu cho dòng chip vô tuyến SDR.
• Cán bộ quản lý chính sách và cấp phép tài nguyên tần số: Tham khảo các phân tích so sánh về hiệu quả phổ tần và các dải tần số chuẩn hóa (800 MHz, 1800 MHz, 2600 MHz) để hoạch định chính sách cấp phép băng tần 4G công bằng và hiệu quả cho các doanh nghiệp viễn thông.

Câu hỏi thường gặp

• Tại sao mạng 4G LTE lại sử dụng kỹ thuật SC-FDMA cho đường lên thay vì dùng OFDMA như đường xuống? Kỹ thuật SC-FDMA sở hữu cấu trúc đơn sóng mang nhờ bổ sung khối tiền xử lý DFT N-điểm, giúp phân bổ đồng đều công suất trên toàn dải sóng. Điều này kéo giảm tỷ số công suất đỉnh trên công suất trung bình (PAPR), giúp bộ khuếch đại công suất trên thiết bị cầm tay hoạt động hiệu quả, tiết kiệm từ 20% đến 30% mức tiêu hao pin và giảm chi phí sản xuất thiết bị di động.

• Tốc độ truyền dữ liệu tối đa của chuẩn LTE và chuẩn LTE-Advanced khác nhau như thế nào? Theo tiêu chuẩn của 3GPP, chuẩn LTE Release 8 hỗ trợ tốc độ đỉnh đường xuống đạt 100 Mbps và đường lên đạt 50 Mbps trên băng thông 20 MHz. Trong khi đó, LTE-Advanced Release 10 nâng cấp tốc độ vượt bậc lên mức 1 Gbps (1000 Mbps) cho đường xuống và 500 Mbps cho đường lên nhờ kết hợp ghép sóng mang và công nghệ đa anten MIMO 8x8.

• Ý nghĩa kỹ thuật của việc chèn tiền tố lặp chu kỳ (Cyclic Prefix) vào ký hiệu OFDM là gì? Tiền tố lặp chu kỳ được tạo ra bằng cách sao chép đoạn cuối của ký hiệu và chèn vào phần đầu với khoảng thời gian bảo vệ từ 4,69 micro giây đến 16,67 micro giây. Độ dài này lớn hơn độ trễ truyền dẫn cực đại của kênh đa đường, giúp loại bỏ hoàn toàn hiện tượng nhiễu liên ký hiệu (ISI) và duy trì tính trực giao giữa các sóng mang con.

• Điểm cải tiến chính trong phương pháp đánh giá chất lượng mạng của luận văn là gì? Phương pháp truyền thống thường yêu cầu nhiều phép tích phân phức tạp và bị giới hạn bởi các giả thiết phân bố Rayleigh nghiêm ngặt. Luận văn đã tổng quát hóa công thức xác suất lỗi bit trung bình thành biểu thức rút gọn phụ thuộc trực tiếp vào SNR trung bình và bậc điều chế, cho phép tính toán nhanh và áp dụng chính xác cho nhiều dạng fading ngẫu nhiên khác nhau.

• Vì sao việc tích hợp giao thức IPv6 là yêu cầu bắt buộc đối với mạng thông tin di động thế hệ mới? Khác với mạng 3G vận hành song song chuyển mạch kênh và chuyển mạch gói, mạng 4G chuyển đổi hoàn toàn sang hạ tầng chuyển mạch gói toàn IP. Giao thức IPv6 cung cấp nguồn địa chỉ gần như vô hạn cho hàng tỷ thiết bị không dây, loại bỏ hoàn toàn cơ chế chuyển dịch địa chỉ NAT và giúp giảm độ trễ truyền dữ liệu xuống dưới 5 ms.

Kết luận

• Luận văn đã hệ thống hóa toàn diện cơ sở lý thuyết về mạng 4G và các kỹ thuật đa truy nhập vô tuyến then chốt gồm OFDMA, SC-FDMA, MC-MC-CDMA và MIMO.
• Đề xuất thành công công thức giải tích cải tiến tính toán xác suất lỗi bit trung bình (BER) trong môi trường kênh truyền chịu tác động đồng thời của fading Rayleigh và nhiễu cộng AWGN.
• Xây dựng hoàn chỉnh mô hình mô phỏng chuyên sâu trên môi trường MATLAB 7.10, kiểm chứng định lượng hiệu năng của SC-FDMA trên các băng thông từ 1,4 MHz đến 20 MHz.
• Khẳng định tính ưu việt của SC-FDMA trong việc giảm thiểu tỷ số công suất đỉnh PAPR, nâng cao hiệu suất năng lượng và tối ưu hóa đường truyền vô tuyến đường lên.
• Cung cấp luận cứ khoa học vững chắc và các khuyến nghị kỹ thuật thiết thực phục vụ lộ trình thử nghiệm và triển khai mạng 4G tại Việt Nam từ năm 2011 trở đi.

Đóng góp lớn nhất của công trình nghiên cứu là đã liên kết chặt chẽ giữa mô hình giải tích cải tiến và công cụ mô phỏng số, tạo tiền đề vững chắc cho công tác nghiên cứu, đào tạo và ứng dụng thực tiễn trong ngành kỹ thuật viễn thông. Để tiếp tục phát triển hướng nghiên cứu này, các kỹ sư và nhà khoa học có thể mở rộng mô hình sang các dải tần số siêu cao và tích hợp kỹ thuật đa truy nhập phi trực giao NOMA trên các nền tảng mạng di động 5G thế hệ mới. Hãy liên hệ với các đơn vị đào tạo học thuật uy tín để tiếp cận toàn văn công trình nghiên cứu và ứng dụng vào các dự án viễn thông thực tế.

Trích đoạn nội dung tài liệu

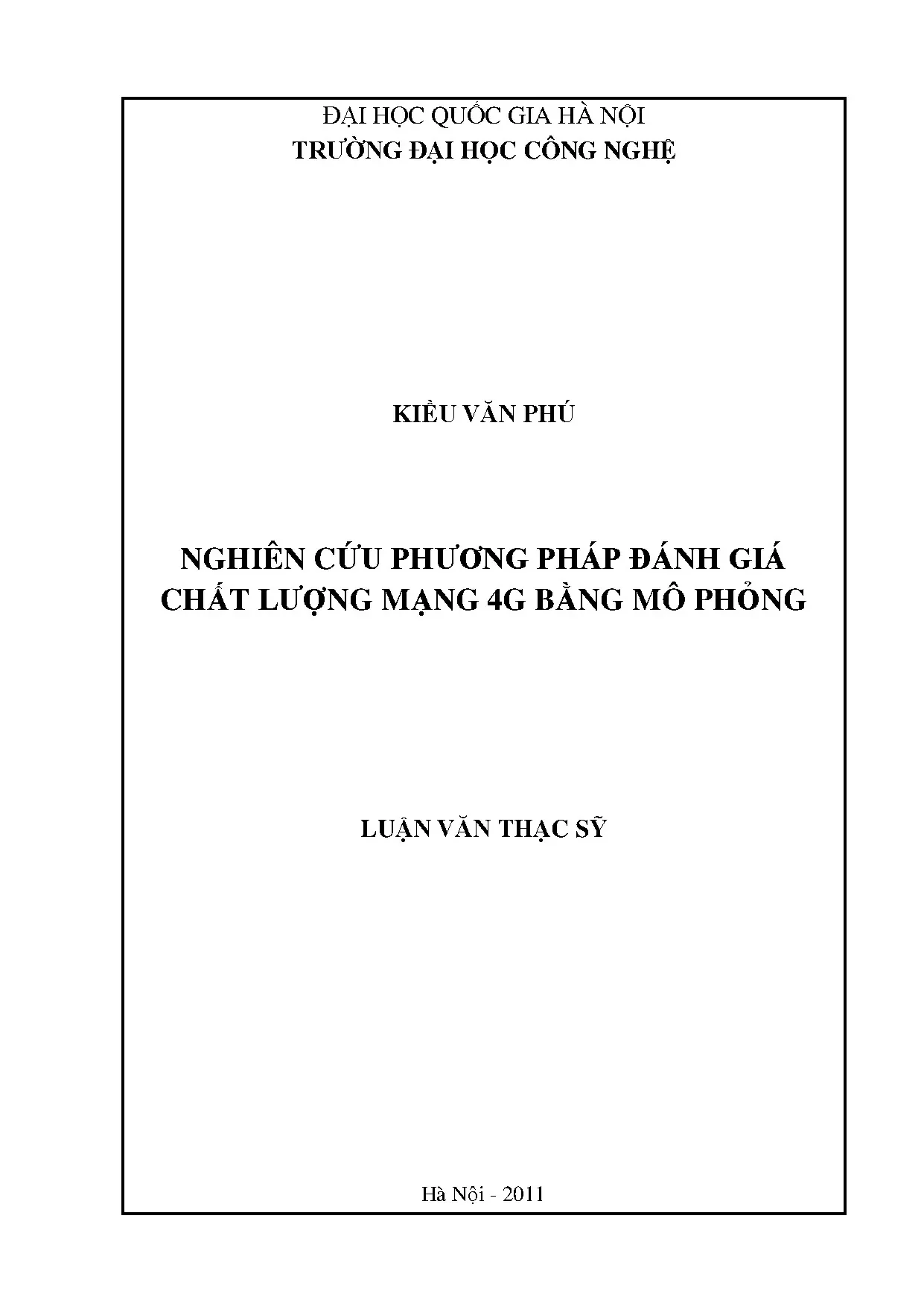

ĐẠI HỌC QUỐC GIA HÀ NỘI TRƯỜNG ĐẠI HỌC CÔNG NGHỆ KIỀU VĂN PHÚ NGHIÊN CỨU PHƯƠNG PHÁP ĐÁNH GIÁ CHẤT LƯỢNG MẠNG 4G BẰNG MÔ PHỎNG LUẬN VĂN THẠC SỸ Hà Nội - 2011 TIEU LUAN MOI download : [e-mail] ĐẠI HỌC QUỐC GIA HÀ NỘI TRƯỜNG ĐẠI HỌC CÔNG NGHỆ KIỀU VĂN PHÚ NGHIÊN CỨU PHƯƠNG PHÁP ĐÁNH GIÁ CHẤT LƯỢNG MẠNG 4G BẰNG MÔ PHỎNG Ngành: Công nghệ thông tin Chuyên ngành: Truyền dữ liệu & Mạng máy tính Mã số: 60 48 15 LUẬN VĂN THẠC SỸ NGƯỜI HƯỚNG DẪN KHOA HỌC: T. ĐINH VĂN DŨNG TIEU LUAN MOI download : [e-mail] NỘI DUNG Lời cam đoan………………………………………………………………. I Lời cảm ơn…………………………………………………………………II TÓM TẮT………………………………………………………………. III NỘI DUNG……………………………………………………………….

V DANH MỤC HÌNH…………………………………………………….VII DANH MỤC BẢNG……………………………………………………VIII DANH MỤC TỪ VIẾT TẮT……………………………………………. IX CHƢƠNG 1………………………………………………………………. 1 TỔNG QUAN VỀ MẠNG THÔNG TIN DI ĐỘNG 4G………………….1 Lịch sử phát triển mạng thông tin di động.2 Các hệ thống mạng cận 4G và 4G……………………………………….3 Thành phần của mạng 4G……………………………………………….1 Phƣơng pháp truy nhập………………………………………………….2 Ứng dụng IPv6………………………………………………………….4 Tình hình triển khai mạng 4G…………………………………………. 12 CHƢƠNG 2……………………………………………………………… 13 PHƢƠNG PHÁP TRUY NHẬP VÀ ĐÁNH GIÁ CHẤT LƢỢNG…….1 Phƣơng pháp truy nhập mạng 4G……………………………………… 13 2.1 Phƣơng pháp truy nhập OFDMA……………………………………… 13 2.2 Phƣơng pháp truy nhập SC-FDMA…………………………………….3 Phƣơng pháp truy nhập MC-MC-CDMA…………………………….4 Phƣơng pháp truy nhập MIMO SC-FDMA…………………………… 28 2.2 Đánh giá chất lƣợng hệ thống thông tin di động trong kênh………….

33 nhiễu cộng Gauss………………………………………………………….1 Đối với phƣơng pháp truy nhập SC-FDMA .2 Đối với phƣơng pháp truy nhập MC-MC-CDMA .3 Đánh giá chất lƣợng hệ thống thông tin di động trong kênh…………. 35 có fading và nhiễu cộng Gauss bằng phƣơng pháp truyền thống………….4 Đánh giá chất lƣợng của hệ thống……………………………………. 42 CHƢƠNG 3……………………………………………………………… 43 v TIEU LUAN MOI download : [e-mail] ĐÁNH GIÁ PHƢƠNG PHÁP TRUY NHẬP BẰNG MÔ PHỎNG…….1 Môi trƣờng mô phỏng………………………………………………….2 Đánh giá theo các trạng thái thuê bao di động………………………… 56 3.3 Đánh giá phƣơng pháp truy nhập với các mức điều chế khác nhau……59 3.4 Đánh giá các phƣơng pháp truy nhập khác nhau với cùng một mức…. 64 KẾT LUẬN VÀ KHUYẾN NGHỊ……………………………………….

65 TÀI LIỆU THAM KHẢO………………………………………………. 66 PHỤ LỤC…………………………………………………………………67 vi TIEU LUAN MOI download : [e-mail] DANH MỤC HÌNH Hình 1.1 - Con đƣờng tiến hóa của công nghệ di động……………………………….2 - Truyền dẫn đa điểm phối hợp……………………………………………… 5 Hình 1.3 - Sơ đồ khối của nhóm SC-FDMA trong tuyến lên LTE-Advanced………… 7 Hình 1.4 - Chƣơng trình chuyển đổi thích ứng MIMO……………………………….5 - Các mô hình MIMO trong LTE-Advanced………………………………… 9 Hình 2.1 - Kết quả thực hiện FFT với các đầu vào khác nhau……………………….2 - Duy trì tính trực giao của các sóng mang con…………………………….3 - Hệ thống máy phát và thu của OFDMA………………………………….4 - Tạo ra khoảng bảo vệ cho ký tự OFDM………………………………….5 - Tham chiếu các ký tự trãi trên các sóng mang con OFDMA…………….6 – Các chòm sao điều chế LTE……………………………………………… 18 Hình 2.7 – Cấu trúc frame loại 1…………………………………………………….8 – Cấu trúc frame loại 2…………………………………………………….9 - Khối nguồn tài nguyên vật lý cho tuyến xuống………………………….10 - Sơ đồ cơ bản máy phát của SC-FDMA………………………………….11 - Sơ đồ cơ bản máy thu của SC-FDMA………………………………….12 – Ánh xạ sóng mang con theo phân bố đều……………………………….13 – Ánh xạ sóng mang con kế cận nhau…………………………………….14 - Các phƣơng pháp phân bố sóng mang con cho đa ngƣời dùng………….15 – Cấu trúc sub-frame cơ bản trong miền thời gian……………………….16 - Mô hình hệ thống máy phát và thu của Multicode CDMA…………….17 - Hệ thống máy phát của MC-CDMA…………………………………….18 - Hệ thống máy phát tín hiệu của MC-MC-CDMA……………………….19 - Mô tả một kênh MIMO với Nt anten phát và Nr anten thu……………… 30 Hình 2.20 - Hệ thống máy phát và thu của MIMO SC-FDMA……………………….21 – Đáp ứng tần số của mẫu tín hiệu……………………………………….22 – Kết quả tính xác suất lỗi………………………………………………… 39 Hình 2.23 - Pb trung bình trong kênh fading rayleigh và nhiễu cộng AWGN……….1- Giao diện MATLAB 7.2 - Hệ thống máy phát và thu của SC-FDMA……………………………….3- Đánh giá chất lƣợng SC-FDMA theo các trạng thái thuê bao………….4 - Đánh giá chất lƣợng SC-FDMA theo các trạng thái thuê bao………….5 - Đánh giá chất lƣợng SC-FDMA theo các mức điều chế khác nhau……… 60 Hình 3.6 – Hệ thống máy phát tín hiệu của MC-MC-CDMA……………………….7 – Đánh giá chất lƣợng SC-FDMA và MC-MC-CDMA với M = 16……… 62 Hình 3.8 - Đánh giá chất lƣợng SC-FDMA và MC-MC-CDMA với M =64………. 63 vii TIEU LUAN MOI download : [e-mail] DANH MỤC BẢNG Bảng 1.1 - Tốc độ dữ liệu của LTE…………………………………………………….2 - Tốc độ dữ liệu của WiMAX……………………………………………….3 - Tốc độ dữ liệu của LTE-Advanced…………………………………………5 Bảng 1.4 - Thể hiện các phƣơng pháp truy nhập của các hệ thống…………………….1 - Các tham số điều chế cho OFDMA……………………………………….2 - Khối nguồn tài nguyên vật lý cho các băng thông khác nhau…………….3 - Các tham số điều chế cho SC-FDMA…………………………………….1 - Các tham số mô phỏng theo các trạng thái thuê bao…………………….2 - Các tham số mô phỏng theo các kiểu điều chế…………………………… 59 Bảng 3.3 – Các tham số mô phỏng MC-MC-CDMA………………………………… 62 viii TIEU LUAN MOI download : [e-mail] DANH MỤC TỪ VIẾT TẮT 1G First Generation 2G Second Generation 3G Third Generation 3GPP 3rd Generation Partnership Project AWGN Additive White Gaussian Noise BER Bit Error Rate CDMA Code Division Multiple Access DFT Discrete Fourier Transform EDGE Enhanced Data Rate for GSM Evolution FFT Fast Fourier Transform FDMA Frequency Division Multiple Access GPRS General Packet Radio Service GSM Global System for Mobile Communication IDFT Inverse Discrete Fourier Transform IFFT Inverse Fast Fourier Transform ITU International Telecommunication Union ITU-R ITU Radiocommunication Sector ISI Inter Symbol Interference IMT-ADVANCED International Mobile Telecommunications-Advanced LFDMA Localized Frequency Division Multiple Access LTE Long Term Evolution MC MC CDMA Multicode Multicarrier Code Devision Multiple Access MIMO Multiple-Input Multiple-Output NAT Network Address Translation OFDM Orthogonal Frequency Division Multiple OFDMA Orthogonal Frequency Division Multiple Access PAPR Peak to Average Power Ratio SC-FDMA Single Carrier Frequency Division Multiple Access SDMA Space-Division Multiple Access SNR Signal to Noise Ratio TDMA Time Division Multiple Access UE User Equipment UMB Ultra Mobile Broadband UMTS Universal Mobile Telecommunication Systems WCDMA Wireless Code Division Multiple Access WIMAX Worldwide Interoperability for Microwave Access ix TIEU LUAN MOI download : [e-mail] CHƢƠNG 1 TỔNG QUAN VỀ MẠNG THÔNG TIN DI ĐỘNG 4G 1.1 Lịch sử phát triển mạng thông tin di động Trong khoảng vài chục năm trở lại đây, với sự phát triển của Internet cũng nhƣ các công nghệ không dây đã có ảnh hƣởng rất lớn đến cuộc sống của con ngƣời trên toàn thế giới. Hai nhân tố này đã làm thay đổi cách con ngƣời liên lạc với nhau, cách họ làm việc, cách họ hƣởng thụ cuộc sống thông qua các loại hình giải trí mới.

Với sự ra đời của mạng thông tin di động, chúng ta đã chứng kiến sự tăng vọt về nhu cầu dịch vụ không dây và di động. Chúng ta đã và đang chứng kiến sự phát triển đến chóng mặt của mạng không dây: năm 2002 đánh dấu thời điểm lịch sử của mạng viễn thông với số thuê bao di động vƣợt số thuê bao cố định. Theo ITU, tháng 9 năm 2005, số thuê bao di động trên thế giới đã vƣợt con số 2 tỷ. Theo thống kê của GSA (Global mobile Suppliers Association) gần đây, con số này đã vƣợt 3 tỷ.

Tuy nhiên, lịch sử của mạng tế bào còn rất ngắn. Nó mới trải qua 3 thế hệ và ở nhiều quốc gia nó vẫn còn đang ở thế hệ thứ 2. Trong mạng thông tin di động, mỗi một thập kỷ chứng kiến một thế hệ mạng mới. Thế hệ đầu tiên (1G) khởi đầu từ những năm 80.

Đó là thế hệ điện thoại di động tƣơng tự. Thế hệ thứ 2G bắt đầu nổi lên từ những năm đầu của thập kỷ 90. Thế hệ thứ 2G là công nghệ di động kỹ thuật số, cung cấp dịch vụ cả thoại và dữ liệu. Thế hệ thứ 3 bắt đầu từ năm 2001 ở Nhật, đặc trƣng bởi dịch vụ thoại, dữ liệu và đa phƣơng tiện với tốc độ cao.

Hệ thống cận 4G, nền tảng cho thế hệ thứ 4G. Con đƣờng phát triển của các công nghệ mạng thông tin di động đƣợc thể hiện ở hình 1.1- Con đƣờng tiến hóa của công nghệ di động[7] 1 TIEU LUAN MOI download : [e-mail] Thế hệ 1G: Đây là hệ thống truyền tín hiệu tƣơng tự. Sử dụng phƣơng pháp truy nhập phân chia theo tần số FDMA và điều chế tần số FM với các đặc điểm:  Phƣơng pháp truy nhập: FDMA.  Dịch vụ đơn thuần là thoại.

 Chất lƣợng thấp.  Bảo mật kém. AMPS (Advanced Mobile Phone System) là hệ thống thông tin di động thuộc thế hệ thứ nhất đƣợc triển khai tại Bắc Mỹ vào năm 1978 tại băng tần 800 MHz. Thế hệ 2G:  Chuẩn: GSM  Phƣơng pháp truy nhập: TDMA/FDMA  Sử dụng trong các băng tần: 890-960 (MHz) và 1710 – 1880 (MHz)  Tốc độ dữ liệu: 9.6 kbps[10] Thế hệ 2.5G:  Chuẩn: GPRS  Phƣơng pháp truy nhập: TDMA/FDMA  Sử dụng trong các băng tần: 890-960 (MHz) và 1710-1880 (MHz)  Tốc độ dữ liệu: 171 kbps Thế hệ 2.75G:  Chuẩn: EDGE  Phƣơng pháp truy nhập: TDMA/FDMA  Sử dụng trong các băng tần: 890 – 960 (MHz) và 1710 – 1880 (MHz)  Tốc độ dữ liệu: 384 kbps Thế hệ 3G:  Chuẩn: WCDMA (UMTS)  Phƣơng pháp truy nhập: CDMA  Sử dụng trong các băng tần: 1885 – 2025 (MHz) và 2110 – 2200 (MHz)  Tốc độ dữ liệu: 2 Mbps 1.2 Các hệ thống mạng cận 4G và 4G Các hệ thống mạng cận 4G:  3GPP Long-Term Evolution (LTE): là công nghệ cận 4G thƣờng mang nhãn hiệu "4G", nhƣng phiên bản LTE phát hành đầu tiên không thực hiện đầy đủ các yêu cầu IMT-Advanced.

LTE có tốc độ dữ liệu lý thuyết lên đến 100 Mbit/s cho tuyến 2 TIEU LUAN MOI download : [e-mail] xuống và 50 Mbit/s cho tuyến lên nếu sử dụng một kênh 20 MHz và nhiều hơn thế nữa nếu sử dụng MIMO. Dịch vụ LTE công bố đầu tiên của thế giới đƣợc khai trƣơng ở hai thủ đô Scandinavian là Stockholm (hệ thống Ericsson) và Oslo ( hệ thống Huawei) vào ngày 14 tháng 12 năm 2009 và mang nhãn hiệu 4G. Các thiết bị đầu cuối ngƣời dùng đƣợc sản xuất bởi Samsung. Hiện nay, hai dịch vụ LTE công bố ở Mỹ đƣợc cung cấp bởi MetroPCS và Verizon Wireless.

AT & T cũng có dịch vụ LTE trong kế hoạch triển khai từ giữa năm 2011 đến cuối năm 2013, Sprint Nextel đã bắt đầu xem xét để chuyển đổi từ WiMax sang LTE trong tƣơng lai gần. Ở Hàn Quốc, SK Telecom và LG U+ đã cho phép truy nhập dịch vụ LTE kể từ ngày 1 tháng 7 năm 2011 cho các thiết bị dữ liệu, dự kiến triển khai toàn quốc vào năm 2012. LTE Tốc độ đỉnh cho tuyến xuống 100 Mbit/s Tốc độ đỉnh cho tuyến lên 50 Mbit/s Bảng 1.1- Tốc độ dữ liệu của LTE[15]  Mobile WiMAX (IEEE 802.16e): di động WiMAX (IEEE 802.16e-2005) là chuẩn truy nhập di động không dây băng thông rộng (còn đƣợc gọi là WiBro tại Hàn Quốc), đôi khi mang nhãn hiệu 4G và cung cấp tốc độ dữ liệu đỉnh là 128 Mbit/s cho tuyến xuống và 56 Mbit/s cho tuyến lên trên các kênh rộng 20 MHz.
