Luận văn ThS HUS: Xác định Cadmi trong đất và rau bằng Von Ampe

Luận văn thạc sĩ nghiên cứu hus nghiên cứu ứng dụng phương pháp von ampe hòa tan hấp phụ để xác định hàm lượng cadmi trong đất, khảo sát thực trạng, phân tích nguyên nhân, đề xuất

• Trường học: Hus
• Đề tài: Nghiên cứu ứng dụng phương pháp von ampe hòa tan hấp phụ để xác định hàm lượng cadmi trong đất trồng và sản phẩm rau
• Loại tài liệu: Luận văn thạc sĩ

Mục lục chi tiết

• LỜI NÓI ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ PHÈN NHÔM
• 1.1. Phèn nhôm và công dụng của phèn nhôm
• 1.1.1. Các loại phèn nhôm
• 1.1.2. Công dụng của các loại phèn nhôm
• 1.1.3. Chất lượng phèn nhôm dùng trong công nghiệp
• 1.2. Nguyên liệu để sản xuất phèn nhôm
• 1.2.1. Sơ lược về quá trình hình thành đất sét và cao lanh
• 1.2.2. Cấu trúc và tính chất của một số khoáng sét dùng để sản xuất phèn nhôm
• 1.2.3. Sự biến đổi của caolinit khi nung
• 1.2.4. Tính chất của SiO2
• 1.2.5. Tính chất của Al(OH)3 và Al2O3
• 1.2.5.1. Hydroxyt nhôm Al(OH)3
• 1.2.5.2. Oxyt nhôm Al2O3
• 2. CHƯƠNG 2: TỔNG QUAN VỀ CÔNG NGHỆ SẢN XUẤT PHÈN NHÔM
• 2.1. Sản xuất phèn không tinh từ đất sét và cao lanh
• 2.1.1. Phương pháp không nung nguyên liệu
• 2.1.2. Phương pháp nung
• 2.2. Các phương pháp sản xuất phèn nhôm sạch
• 2.2.1. Phương pháp dùng nguyên liệu sạch
• 2.2.2. Phương pháp dùng nguyên liệu thô
• 2.3. Sản xuất phèn nhôm từ boxit
• 2.4. Sản xuất phèn nhôm từ sunfát axít để phân huỷ cao lanh
• 2.5. Phương pháp sản xuất một số loại phèn kép
• 2.5.1. Phèn kép Kali
• 2.5.2. Đa phèn kép kali và natri
• 2.6. Những yếu tố qui định để chọn công nghệ sản xuất phèn nhôm
• 2.7. Những công đoạn chính của công nghệ phèn
• 3. CHƯƠNG 3: ĐỐI TƯỢNG VÀ PHƯƠNG PHÁP NGHIÊN CỨU
• 3.1. Đối tượng nghiên cứu
• 3.2. Phương pháp nghiên cứu
• 3.2.1. Phương pháp phân tích nhiệt
• 3.2.1.1. Cơ sở lý thuyết của phương pháp
• 3.2.1.2. Phương pháp phân tích nhiệt vi sai DTA
• 3.2.1.3. Phương pháp phân tích nhiệt trọng lượng TGA
• 3.2.1.4. Phương pháp phân tích nhiệt lượng vi sai DTGA
• 3.2.1.5. Các dữ kiện phân tích nhiệt của mẫu quặng cao lanh Gò Gai
• 3.2.2. Phương pháp phân tích hoá học
• 3.2.2.1. Phương pháp phân tích khối lượng
• 3.2.2.1.1. Nguyên tắc của phương pháp
• 3.2.2.1.2. Cách tính kết quả phân tích
• 3.2.2.2. Phương pháp phân tích thể tích
• 3.2.2.2.1. Nguyên tắc của phương pháp
• 3.2.2.2.2. Nguyên tắc chung và xác định điểm tương đương
• 4. CHƯƠNG 4: KẾT QUẢ KHẢO SÁT CÁC CHỈ SỐ
• 4.1. Xác định các thành phần trong cao lanh
• 4.1.1. Xác định độ ẩm trong nguyên liệu
• 4.1.2. Xác định các thành phần hoá học trong cao lanh
• 4.1.2.1. Phân huỷ mẫu cao lanh nguyên khai
• 4.1.2.2. Xác định hàm lượng SiO2
• 4.1.2.3. Xác định hàm lượng Fe2O3 và Al2O3
• 4.2. Khảo sát hiệu suất chuyển hoá oxi nhôm vào sản phẩm theo nhiệt độ nung cao lanh
• 4.3. Khảo sát quan hệ giữa nồng độ axít và hiệu suất phản ứng
• 4.4. Khảo sát mối quan hệ giữa thời gian phản ứng và hiệu suất phản ứng
• 4.5. Chọn điều kiện tối ưu để kết tủa sắt
• 4.5.1. Chọn chất oxy hoá để loại sắt
• 4.5.2. Tính lượng tiêu hao H2O2 để oxy hoá Fe2+ thành Fe3+
• 4.5.3. Xác định độ pH để kết tủa sắt hoàn toàn
• 4.6. Xác định độ pH thích hợp cho dung dịch phèn nhôm
• 4.6.1. Xác định độ pH của dung dịch phèn nhôm
• 4.6.2. Xác định độ pH bắt đầu kết tủa Al(OH)3
• 4.6.3. Xác định độ axít tự do
• 4.6.4. Xác định lượng cao lanh tinh khiết để điều chỉnh độ pH
• KẾT LUẬN

Tóm tắt

I. Tổng quan xác định Cadmi trong đất rau bằng Von Ampe hòa tan

Cadmi là một kim loại nặng có độc tính rất cao. Đất nông nghiệp tích tụ Cadmi từ phân bón và chất thải công nghiệp. Cây rau hấp thụ kim loại này trực tiếp qua bộ rễ. Chất độc đi vào chuỗi thức ăn và gây tổn hại thận, gan và xương của con người. Do đó, kiểm soát Cadmi trong đất và rau củ là nhiệm vụ cấp thiết. Phương pháp Von Ampe hòa tan là công cụ phân tích điện hóa hiện đại. Kỹ thuật này phát hiện lượng vết ion Cadmi với độ nhạy vượt trội. Giới hạn phát hiện có thể đạt mức microgam hoặc nanogam trên lít. Nguyên lý dựa trên hai giai đoạn chính gồm làm giàu và hòa tan anot. Điện cực làm việc thu hút các ion Cadmi trong dung dịch phân tích. Sau đó, thế quét kích hoạt quá trình hòa tan ngược lại. Cường độ dòng đỉnh hòa tan tỷ lệ thuận với nồng độ Cadmi. Phương pháp này có chi phí vận hành thấp hơn quang phổ hấp thụ nguyên tử. Thiết bị gọn gàng, dễ triển khai trong phòng thí nghiệm.

1.1. Độc tính của Cadmi đối với môi trường và thực phẩm

Cadmi là nguyên tố tích lũy sinh học nguy hiểm. Kim loại này không tham gia vào quá trình trao đổi chất của cơ thể. Trong đất, Cadmi tồn tại ở dạng linh động và dễ dàng hòa tan trong nước ngầm. Bộ rễ của các loại rau ăn lá hấp thụ Cadmi rất nhanh. Độc chất lắng đọng trong phiến lá và thân cây. Con người tiêu thụ nông sản ô nhiễm sẽ bị tổn thương ống thận nghiêm trọng. Cadmi cũng cạnh tranh với Canxi, dẫn đến loãng xương và gãy xương tự phát. Bệnh Itai-itai là minh chứng điển hình cho ngộ độc Cadmi mãn tính. Vì vậy, các tổ chức quốc tế quy định ngưỡng Cadmi trong thực phẩm vô cùng nghiêm ngặt.

1.2. Nguyên lý phân tích cơ bản của Von Ampe hòa tan

Kỹ thuật Von Ampe hòa tan kết hợp giữa điện phân làm giàu và hòa tan định lượng. Đầu tiên, hệ thống duy trì một thế không đổi tại điện cực làm việc. Ion Cadmi khuếch tán từ dung dịch tới bề mặt điện cực và bị khử thành kim loại. Giai đoạn này giúp cô đặc nồng độ phân tích lên hàng trăm lần. Tiếp theo, máy phát thế quét biến thiên theo thời gian để oxy hóa lớp kim loại bám trên bề mặt. Quá trình hòa tan sinh ra dòng điện cực đại tại một thế đặc trưng của Cadmi. Chiều cao của pic dòng tỷ lệ trực tiếp với hàm lượng kim loại trong mẫu thử. Kỹ thuật này đạt độ chính xác cao và tiết kiệm hóa chất.

II. Thách thức phân tích Cadmi trong đất rau bằng Von Ampe hòa tan

Đất trồng trọt và rau xanh là những ma trận mẫu sinh học rất phức tạp. Đất chứa hàm lượng cao các khoáng chất, oxit sắt, nhôm và chất mùn hữu cơ. Rau củ lại chứa nhiều chất xơ, đường, sắc tố và protein tự nhiên. Các thành phần này gây cản trở nghiêm trọng đến quá trình đo điện hóa. Chất hữu cơ chưa phân hủy hoàn toàn có xu hướng hấp phụ lên bề mặt điện cực. Hiện tượng này làm trơ điện cực và làm suy giảm tín hiệu dòng điện. Bên cạnh đó, các ion kim loại khác như Chì, Kẽm, Đồng và Sắt thường cùng tồn tại trong mẫu. Đồng và Kẽm có thể tạo hợp kim liên kim với Cadmi trên bề mặt điện cực. Hiện tượng này làm dịch chuyển thế hòa tan và biến dạng pic phân tích. Nồng độ ion hydro hay độ pH của môi trường điện ly cũng ảnh hưởng lớn đến độ nhạy. Nếu kiểm soát pH không chuẩn xác, pic hòa tan sẽ bị nhòe. Do đó, việc xử lý triệt để nền mẫu là điều kiện tiên quyết. Kỹ thuật viên cần loại bỏ hoàn toàn tạp chất hữu cơ.

2.1. Ảnh hưởng của nền mẫu hữu cơ và vô cơ phức tạp

Nền mẫu thực vật chứa nhiều hợp chất cao phân tử như cellulose và pectin. Đất chứa axit humic và axit fulvic với hoạt tính liên kết mạnh. Những chất này có khả năng tạo phức bền vững với ion Cadmi tự do. Phức chất bền làm giảm nồng độ ion kim loại tham gia phản ứng điện hóa. Ngoài ra, các chất hoạt động bề mặt tự nhiên bám dính vào màng điện cực. Lớp màng che phủ ngăn cản quá trình vận chuyển khối của ion mục tiêu. Kết quả đo thường bị sai lệch âm so với hàm lượng thực tế. Quá trình tro hóa hoặc phá mẫu không triệt để sẽ để lại cặn carbon. Cặn carbon gây nhiễu đường nền và làm giảm độ lặp lại.

2.2. Nhiễu giao thoa từ các ion kim loại đồng hành

Trong dung dịch đất và dịch chiết rau xanh, nhiều kim loại nặng cùng xuất hiện. Các ion Chì, Đồng và Kẽm là những tác nhân gây cản trở phổ biến nhất. Thế hòa tan của Cadmi thường nằm gần thế khử của ion Chì. Khi nồng độ Chì quá cao, pic dòng của hai nguyên tố có thể chồng lấn lên nhau. Hiện tượng này gây khó khăn cho việc tích phân diện tích pic. Hơn nữa, Đồng tạo hợp chất liên kim với Cadmi trên bề mặt điện cực. Tương tác này làm suy giảm dòng đỉnh của Cadmi và tạo ra pic giả. Ion Sắt ba cũng cản trở quá trình phóng điện. Việc sử dụng chất che thích hợp là giải pháp bắt buộc để loại trừ nhiễu.

III. Phương pháp chuẩn bị và phân tích Cadmi bằng Von Ampe hòa tan

Quy trình phân tích bắt đầu bằng khâu chuẩn bị mẫu nghiêm ngặt. Mẫu đất được phơi khô tự nhiên, nghiền mịn và rây qua lưới kích thước chuẩn. Mẫu rau được rửa sạch bằng nước cất hai lần để loại bỏ bụi bẩn ngoại lai. Tiếp theo, kỹ thuật viên tiến hành phá hủy chất hữu cơ bằng axit nitric và hydro peroxit đặc. Quá trình phân hủy bằng vi sóng kín giúp bảo toàn hoàn toàn lượng vết Cadmi. Mẫu chuyển thành dung dịch trong suốt, sẵn sàng cho bước đo điện hóa. Hệ thống đo Von Ampe thường dùng cấu hình ba điện cực tiêu chuẩn. Điện cực làm việc biến tính bằng màng bitmut thân thiện môi trường thay thế điện cực thủy ngân truyền thống. Điện cực so sánh Ag/AgCl và điện cực đối platin đảm bảo thế đo ổn định. Dung dịch đệm axetat ở pH khoảng 4,5 tạo môi trường điện ly thuận lợi. Kỹ thuật Von Ampe xung vi sai hoặc sóng vuông được áp dụng để tăng độ nhạy. Thời gian làm giàu điện hóa dao động từ 60 đến 180 giây. Giới hạn phát hiện có thể đạt dưới 0,1 microgam trên kilogam.

3.1. Kỹ thuật phá mẫu đất và mô thực vật bằng vi sóng

Phá mẫu bằng lò vi sóng kín là bước đột phá trong xử lý mẫu môi trường. Bình phản ứng teflon chịu áp suất và nhiệt độ cao ngăn chặn thất thoát kim loại dễ bay hơi. Hỗn hợp axit nitric và hydro peroxit phân cắt hoàn toàn các chuỗi polymer hữu cơ phức tạp. Nhiệt độ phá mẫu duy trì ở mức 180 độ C trong khoảng 20 phút. Toàn bộ sinh khối rau và khoáng sét trong đất được hòa tan triệt để. Dung dịch thu được trong suốt và không còn chứa các hạt lơ lửng. Phương pháp này tiết kiệm lượng axit tiêu tốn và rút ngắn thời gian chuẩn bị mẫu. Dịch sau phân hủy được định mức cẩn thận bằng nước cất siêu sạch.

3.2. Tối ưu hóa điều kiện đo trên điện cực màng bitmut

Điện cực màng bitmut là lựa chọn thay thế an toàn cho điện cực giọt thủy ngân độc hại. Lớp màng bitmut được tạo in-situ đồng thời cùng quá trình làm giàu ion Cadmi. Thế điện phân làm giàu tối ưu thường đặt ở mức âm 1,2 Vôn so với điện cực Ag/AgCl. Tốc độ khuấy dung dịch khoảng 400 vòng mỗi phút để tăng cường truyền khối. Sau giai đoạn tích lũy, dung dịch được để yên trong 10 giây nhằm ổn định bề mặt. Kỹ thuật hòa tan xung vi sai quét thế từ âm 1,0 Vôn đến âm 0,4 Vôn. Pic hòa tan của Cadmi xuất hiện sắc nét tại vùng thế khoảng âm 0,76 Vôn. Tín hiệu đo có độ tuyến tính cao trong dải nồng độ rộng.

IV. Ứng dụng xác định Cadmi trong đất và rau qua Von Ampe hòa tan

Phương pháp Von Ampe hòa tan mở ra triển vọng to lớn trong giám sát môi trường nông nghiệp. Kỹ thuật này cung cấp kết quả đo chính xác tương đương với quang phổ hấp thụ nguyên tử AAS hay ICP-MS. Tuy nhiên, chi phí đầu tư thiết bị và vật tư tiêu hao rẻ hơn rất nhiều. Thiết bị phân tích điện hóa có thể chế tạo ở dạng cầm tay nhỏ gọn. Cán bộ hiện trường dễ dàng thực hiện các phép thử nhanh ngay tại nông trại. Nhờ đó, cơ quan quản lý phát hiện sớm các vùng đất canh tác bị ô nhiễm kim loại nặng. Ứng dụng kỹ thuật này vào chuỗi sản xuất rau an toàn giúp ngăn chặn thực phẩm độc hại ra thị trường. Doanh nghiệp nông nghiệp có thể tự kiểm tra nguyên liệu đầu vào và thành phẩm xuất khẩu. Phương pháp đáp ứng nghiêm ngặt các quy chuẩn kỹ thuật quốc gia về giới hạn kim loại nặng. Việc kết hợp điện cực in màng và cảm biến nano hứa hẹn nâng cao hơn nữa độ nhạy. Đây là giải pháp công nghệ xanh, hiệu quả và bền vững.

4.1. Ứng dụng thực tế trong giám sát nông sản sạch

Kiểm nghiệm Cadmi bằng Von Ampe hòa tan đóng vai trò then chốt trong chứng nhận tiêu chuẩn VietGAP và GlobalGAP. Phương pháp giúp các cơ sở canh tác rau xanh định lượng hàm lượng kim loại tích lũy qua từng lứa thu hoạch. Các loại rau ăn lá như xà lách, cải bó xôi và rau muống được ưu tiên lấy mẫu định kỳ. Quy trình phân tích nhanh cung cấp kết quả trong ngày, tránh ứ đọng hàng hóa tươi sống. Thiết bị điện hóa cầm tay cho phép kỹ sư nông nghiệp kiểm tra chất lượng đất ngay trước vụ gieo trồng mới. Dữ liệu tin cậy hỗ trợ cảnh báo kịp thời nguy cơ tồn dư hóa chất trong chuỗi cung ứng thực phẩm.

4.2. So sánh hiệu quả kinh tế và kỹ thuật với phương pháp AAS

So với phương pháp quang phổ hấp thụ nguyên tử ngọn lửa (F-AAS), Von Ampe hòa tan có độ nhạy cao hơn gấp nhiều lần. Kỹ thuật này có giới hạn phát hiện tiệm cận phương pháp quang phổ lò graphit (GF-AAS). Điểm vượt trội nằm ở chi phí đầu tư ban đầu của máy Von Ampe thấp hơn rất nhiều. Hệ thống điện hóa không đòi hỏi khí nén đặc biệt như axetylen hay argon tinh khiết. Lượng hóa chất tiêu tốn cho mỗi mẻ phân tích ở mức rất nhỏ. Chi phí bảo trì và bảo dưỡng thiết bị định kỳ cũng thấp hơn đáng kể. Do đó, phương pháp này rất phù hợp với các phòng thí nghiệm địa phương.

Nội dung chính

Tổng quan nghiên cứu

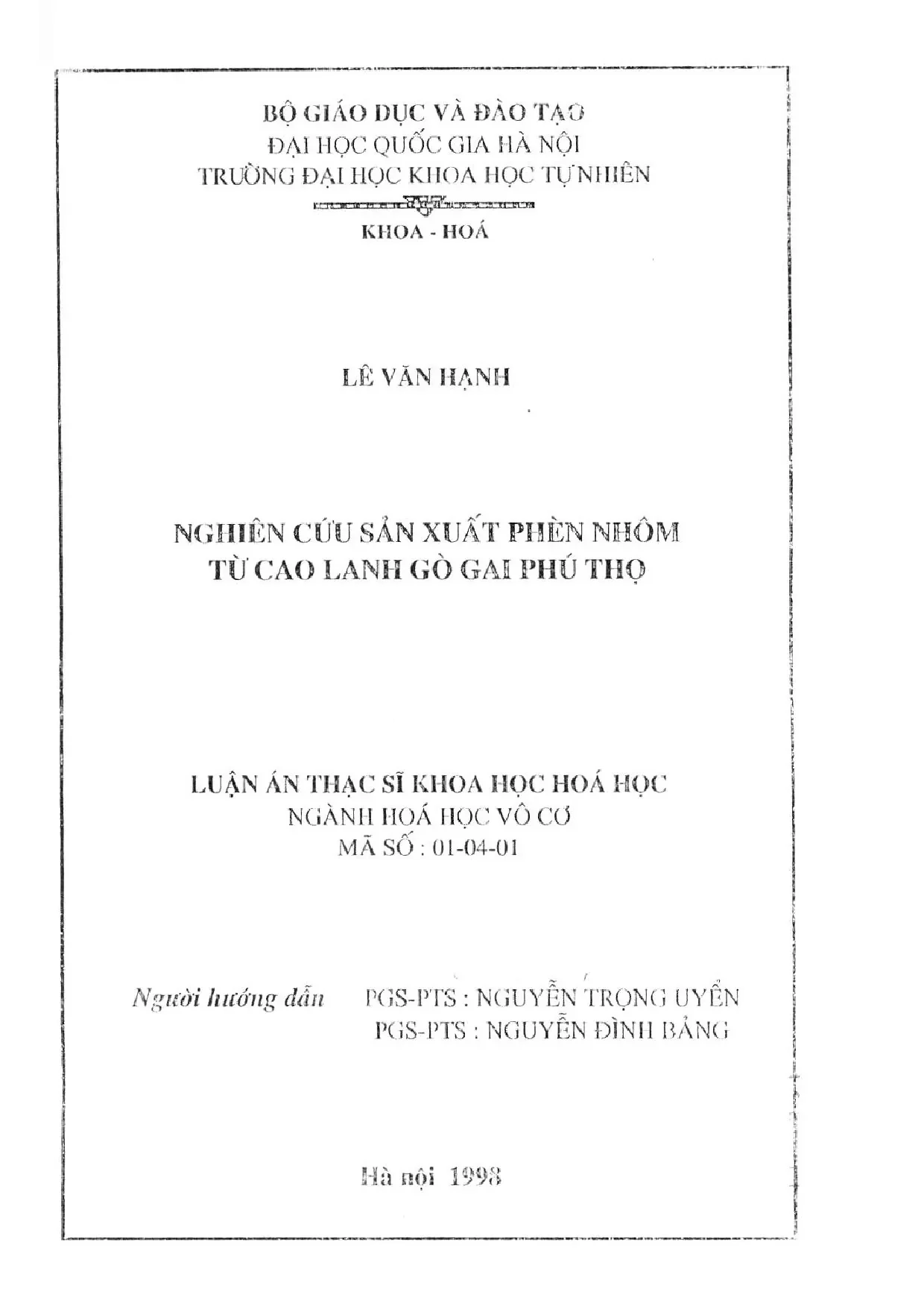

Nhu cầu phèn nhôm phục vụ các ngành công nghiệp trong nước vào thập niên 1990 lên đến hàng vạn tấn mỗi năm, trong đó riêng tỉnh Phú Thọ tiêu thụ khoảng 10.000 tấn. Điển hình là Nhà máy Giấy Bãi Bằng cần từ 4.000 đến 5.000 tấn phèn nhôm hằng năm, Nhà máy Hóa chất và Phân đạm Hà Bắc tiêu thụ trên 3.000 tấn, và Nhà máy Nước Thủ Đức tại Thành phố Hồ Chí Minh sử dụng trên 10.000 tấn. Tuy nhiên, năng lực sản xuất phèn nhôm nội địa thời điểm đó còn nhiều hạn chế. Toàn tỉnh chỉ có hai cơ sở chế biến quy mô nhỏ gồm Xí nghiệp Phèn Thành Trung và Xí nghiệp Phèn Phong Châu với tổng sản lượng vài ngàn tấn mỗi năm. Công nghệ chế biến tại các cơ sở này mang tính thủ công, tiêu tốn từ 2,0 đến 2,5 tấn cao lanh và từ 0,55 đến 0,70 tấn axit sunfuric đậm đặc 98% cho mỗi tấn thành phẩm. Sản phẩm đầu ra có chất lượng thấp khi hàm lượng oxit nhôm chỉ đạt 11% đến 12,5%, hàm lượng sắt tổng cao từ 0,4% đến 0,7% và độ axit tự do vượt quá 1%.

Nhằm khắc phục những điểm nghẽn kỹ thuật trên, luận văn tập trung nghiên cứu hoàn thiện công nghệ sản xuất phèn nhôm sạch từ nguồn quặng cao lanh Gò Gai thuộc huyện Thanh Ba, tỉnh Phú Thọ. Mục tiêu cụ thể là xác định các thông số kỹ thuật tối ưu bao gồm nhiệt độ hoạt hóa quặng, nồng độ axit sunfuric, thời gian phản ứng hòa tách và điều kiện loại bỏ tạp chất sắt, nhằm nâng hàm lượng nhôm oxit lên 14% đến 15%, đưa tỷ lệ sắt tổng xuống dưới 0,05% và kiểm soát độ axit tự do dưới 0,2%. Nghiên cứu được triển khai trong năm 1996 trên cơ sở nguồn tài nguyên khoáng sét dồi dào của địa phương với hơn 20 mỏ cao lanh có tổng trữ lượng vượt mức 20 triệu tấn. Kết quả nghiên cứu mang lại ý nghĩa kinh tế kỹ thuật to lớn, giúp giảm chi phí nhập khẩu phèn nhôm, nâng cao hiệu suất thu hồi nhôm lên trên 85% và mở ra hướng giải quyết triệt để vấn đề ô nhiễm môi trường do axit dư thừa trong bã thải công nghiệp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên ba trụ cột lý thuyết cơ bản trong ngành hóa học vô cơ và công nghệ silicat. Thứ nhất là lý thuyết biến đổi nhiệt và chuyển pha khoáng sét kaolinite có công thức Al2O3.2SiO2.2H2O. Khi gia nhiệt trong khoảng 500°C đến 800°C, kaolinite mất nước cấu trúc để chuyển hóa thành metacaolinite vô định hình Al2O3.2SiO2. Ở trạng thái này, mạng tinh thể bị phá vỡ, các liên kết nhôm và oxy bị biến dạng làm tăng hoạt tính hóa học, cho phép nhôm oxit dễ dàng hòa tan trong dung dịch axit loãng. Khi nhiệt độ vượt quá 900°C đến 1000°C, metacaolinite chuyển hóa thành pha spinel và tiếp tục tạo thành khoáng mullite 3Al2O3.2SiO2 trơ về mặt hóa học, làm suy giảm khả năng trích ly nhôm.

Thứ hai là lý thuyết động học phản ứng dị thể rắn lỏng giữa metacaolinite và axit sunfuric để tạo thành nhôm sunfat Al2(SO4)3. Phản ứng chịu sự chi phối của tốc độ khuếch tán chất phản ứng qua màng sản phẩm và nồng độ axit tại bề mặt hạt quặng.

Thứ ba là lý thuyết kết tủa phân đoạn dựa trên tích số tan và giá trị pH thủy phân của các cation kim loại. Trong dung dịch, ion Fe3+ bắt đầu kết tủa hydroxyt ở pH khoảng 2,0 đến 2,5 và kết tủa hoàn toàn tại pH 3,2, trong khi ion Al3+ chỉ bắt đầu thủy phân tạo kết tủa Al(OH)3 khi pH đạt mức 3,8 đến 4,0. Sự chênh lệch thế điện tích và độ tan cho phép tách triệt để sắt ra khỏi dung dịch phèn nhôm. Các khái niệm trung tâm bao gồm độ hoạt hóa khoáng sét, tỷ lệ trích ly nhôm oxit, độ axit tự do và chỉ số ngậm nước của tinh thể phèn Al2(SO4)3.18H2O.

Phương pháp nghiên cứu

Thực nghiệm được thực hiện trên mẫu quặng lấy từ mỏ cao lanh Gò Gai, huyện Thanh Ba, tỉnh Phú Thọ. Phương pháp lấy mẫu tuân thủ nghiêm ngặt kỹ thuật lấy mẫu trung bình đại diện từ các vỉa quặng nguyên khai, sau đó tiến hành đồng nhất hóa và rút gọn mẫu bằng phương pháp nón chia tư. Quặng thô được nghiền mịn và phân loại qua rây để thu nhận cỡ hạt đồng đều từ 0,1 mm đến 0,5 mm. Khối lượng mẫu cho mỗi mẻ thử nghiệm xác định độ ẩm là 10,0 g với hai đợt sấy lặp lại ở nhiệt độ 110°C đến 120°C trong 2 giờ cho đến khi sai số cân đạt dưới 0,5%.

Phân tích nhiệt vi sai DTA và nhiệt trọng lượng TGA được thực hiện trên hệ thống thiết bị Shimadzu DTA-50 và TGA-50H với cỡ mẫu từ 9,0 mg đến 10,0 mg, tốc độ gia nhiệt tiêu chuẩn 10°C/phút từ nhiệt độ phòng lên 1000°C. Phương pháp phân tích nhiệt này được lựa chọn vì tính chính xác cao trong việc phát hiện các hiệu ứng thu nhiệt, tỏa nhiệt và biến thiên khối lượng tương ứng với từng giai đoạn biến đổi cấu trúc khoáng.

Về phân tích hóa học, phương pháp khối lượng được ứng dụng để định lượng silic oxit SiO2 thông qua quá trình phân hủy mẫu với kali hydroxyt nóng chảy ở 700°C đến 800°C, kết tủa axit silixic bằng axit clohydric 31%, sau đó nung kết tủa ở nhiệt độ 800°C đến 900°C trong 2 giờ để cân dạng SiO2 bền. Hàm lượng sắt và nhôm được xác định chính xác bằng phương pháp chuẩn độ thể tích complexon với dung dịch tiêu chuẩn EDTA 0,05M. Chuẩn độ trực tiếp ion Fe3+ bằng EDTA ở pH 2,0 đến 3,0 với chỉ thị axit sunfosalixilic, sau đó tiếp tục định lượng Al3+ ở pH 5,0 đến 6,0 bằng phương pháp chuẩn độ ngược với muối kẽm axetat. Việc kết hợp đồng thời phương pháp phân tích nhiệt hiện đại và chuẩn độ complexon đảm bảo độ lặp lại cao, sai số thực nghiệm kiểm soát dưới 0,1% và cung cấp các căn cứ khoa học vững chắc trong toàn bộ lộ trình nghiên cứu hoàn thành vào năm 1996.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thứ nhất, kết quả phân tích thành phần lý hóa của quặng cao lanh Gò Gai cho thấy độ ẩm trung bình của nguyên liệu nguyên khai đạt 16,125% sau hai lần sấy thử nghiệm với kết quả mẫu một đạt 16,20% và mẫu hai đạt 16,05%. Hàm lượng silic oxit SiO2 trong mẫu khô đạt mức trung bình 61,1045% với độ lệch giữa hai mẫu thử nghiệm chỉ 0,092%. Hàm lượng sắt oxit Fe2O3 trung bình chiếm 1,042% với mẫu một đạt 1,024% và mẫu hai đạt 1,060%, trong khi oxit nhôm Al2O3 đạt khoảng 26,5% đến 29,5%, phản ánh tiềm năng công nghiệp dồi dào của mỏ khoáng.

Thứ hai, giản đồ phân tích nhiệt DTA và TGA chỉ ra hai hiệu ứng thu nhiệt đặc trưng phản ánh quá trình mất nước của quặng. Hiệu ứng thứ nhất diễn ra trong dải nhiệt từ 21,69°C đến 66,69°C với cực đại tại 36,80°C, làm hao hụt 2,915% khối lượng do tách nước hấp phụ bề mặt. Hiệu ứng thứ hai xuất hiện rõ nét từ 451,02°C đến 603,67°C với đỉnh thu nhiệt tại 509,03°C, gây tổn thất 5,399% khối lượng do phá vỡ liên kết hydroxyl và giải phóng nước cấu trúc. Khoảng nhiệt độ nung hoạt hóa từ 700°C đến 750°C được xác nhận là vùng tối ưu giúp phá vỡ cấu trúc mạng kaolinite thành metacaolinite có hoạt tính hòa tan cao nhất.

Thứ ba, nồng độ axit sunfuric tối ưu để hòa tách metacaolinite được xác lập ở mức 54% đến 55%. Tại nồng độ này, nhiệt độ phản ứng duy trì từ 105°C đến 110°C trong thời gian từ 2,0 đến 2,5 giờ giúp hiệu suất trích ly Al2O3 đạt trên 85%, lượng nhôm oxit chưa phân giải trong bã rắn giảm xuống chỉ còn 4,5% đến 7,5%. Nếu sử dụng axit đặc trên 65%, hiệu suất hòa tách giảm mạnh do sự tạo thành lớp vỏ muối sunfat khan khó tan bao bọc quanh bề mặt hạt quặng.

Thứ tư, quá trình tinh chế dung dịch phèn loại bỏ sắt đạt hiệu quả vượt trội khi sử dụng dung dịch hydro peroxyt H2O2 để oxy hóa triệt để ion Fe2+ lên Fe3+, sau đó nâng độ pH dung dịch lên vùng 2,8 đến 3,2 bằng cao lanh tinh chế hoặc kiềm trung hòa. Ở ngưỡng này, toàn bộ sắt kết tủa hoàn toàn dưới dạng Fe(OH)3 và được tách lọc sạch, trong khi ion Al3+ vẫn tồn tại ổn định trong dung dịch. Kết quả là hàm lượng sắt oxit trong sản phẩm phèn tinh thể giảm xuống dưới 0,05%, độ axit tự do kiểm soát dưới 0,2% và hàm lượng oxit nhôm hữu hiệu đạt 14% đến 15%.

Thảo luận kết quả

Cơ chế nâng cao hiệu suất hòa tách quặng Gò Gai xuất phát từ sự biến đổi thù hình của khoáng sét trong quá trình nung. Khi nung quặng ở nhiệt độ 700°C đến 750°C, quá trình giải phóng nước cấu trúc làm suy yếu liên kết giữa các lớp tứ diện SiO4 và bát diện AlO6, tạo nên trạng thái vô định hình phân tán cao của oxit nhôm. So với các cơ sở sản xuất phèn thủ công tại địa phương tiêu tốn từ 2,0 đến 2,5 tấn cao lanh và 0,7 tấn axit cho một tấn sản phẩm, quy trình cải tiến giúp tiết kiệm hơn 40% lượng quặng tiêu hao và giảm lượng axit sunfuric tiêu thụ xuống chỉ còn 0,40 tấn. Các chỉ số chất lượng này vượt trội hoàn toàn so với sản phẩm thô địa phương có hàm lượng nhôm oxit chỉ từ 11% đến 12,5% và tỷ lệ sắt cao trên 0,5%.

Diễn biến thực nghiệm và các mối tương quan hóa lý có thể được trực quan hóa rất hiệu quả thông qua các đồ thị động học và bảng số liệu chuyên ngành. Cụ thể, một biểu đồ đường biểu diễn sự phụ thuộc của hiệu suất hòa tách Al2O3 theo nhiệt độ nung quặng sẽ mô tả rõ đường cong tăng dần từ 500°C, đạt đỉnh cực đại tại 750°C với hiệu suất 85%, sau đó dốc đứng xuống dưới 40% khi nhiệt độ vượt 900°C do quá trình tạo khoáng mullite bền vững. Bên cạnh đó, một bảng dữ liệu so sánh tương quan giữa nồng độ axit sunfuric từ 40% đến 98% với tốc độ phản ứng và thời gian khuấy sẽ làm nổi bật điểm tối ưu tại 55% H2SO4, giúp các kỹ sư vận hành nhà máy dễ dàng thiết lập thông số công nghệ chuẩn xác trên dây chuyền sản xuất thực tế.

Đề xuất và khuyến nghị

Để đưa các kết quả nghiên cứu vào ứng dụng thực tiễn sản xuất với quy mô công nghiệp, luận văn đề xuất bốn nhóm giải pháp cụ thể:

Thứ nhất, chuẩn hóa dây chuyền nung quặng cao lanh bằng lò quay liên tục có điều khiển nhiệt độ tự động. Sở Khoa học và Công nghệ tỉnh Phú Thọ cùng các doanh nghiệp khai khoáng địa phương cần phối hợp đầu tư lắp đặt hệ thống kiểm soát nhiệt trong dải 700°C đến 750°C, thời gian lưu quặng 60 phút, nhằm đạt tỷ lệ metacaolinite hoạt tính trên 95% và hoàn thành chuyển giao kỹ thuật trong vòng 12 tháng.

Thứ hai, nâng cấp quy trình hòa tách và phối trộn axit sunfuric nồng độ 54% đến 55% tại các xí nghiệp sản xuất hóa chất. Ban điều hành Xí nghiệp Phèn Phong Châu và các đơn vị sản xuất liên quan cần cải tạo hệ thống nồi phản ứng có cánh khuấy cơ học chịu axit, duy trì nhiệt độ phản ứng ổn định từ 105°C đến 110°C trong thời gian 2,0 đến 2,5 giờ, đặt mục tiêu nâng hiệu suất hòa tách nhôm oxit lên trên 88% và giảm lượng axit dư tự do xuống dưới 0,5% trong thời hạn 6 tháng triển khai.

Thứ ba, áp dụng công nghệ oxy hóa khử sắt bằng dung dịch H2O2 kết hợp điều chỉnh pH bằng cao lanh tinh chế nhằm tinh luyện phèn nhôm đạt chuẩn công nghiệp cao cấp. Các kỹ sư công nghệ tại các cơ sở chế biến cần thiết lập trạm tinh chế dung dịch với hệ thống châm định lượng hóa chất tự động, kiểm soát chặt chẽ giá trị pH ở mức 2,8 đến 3,2 để hạ hàm lượng tạp chất sắt xuống dưới 0,05%, đảm bảo sản phẩm đáp ứng hoàn toàn tiêu chuẩn nguyên liệu của Nhà máy Giấy Bãi Bằng theo lộ trình 9 tháng.

Thứ tư, tái chế toàn diện bã thải rắn giàu silic oxit để sản xuất vật liệu xây dựng và phụ gia xi măng. Viện Hóa học phối hợp cùng các nhà máy gạch chịu lửa và xi măng trên địa bàn tỉnh triển khai nghiên cứu thu hồi 100% bã silic sau lọc, trung hòa triệt để lượng axit dư sót lại dưới 0,05%, hướng tới mục tiêu không phát thải chất thải nguy hại ra môi trường tự nhiên trong vòng 18 đến 24 tháng tới.

Đối tượng nên tham khảo luận văn

Luận văn là tài liệu tham khảo giá trị cho bốn nhóm đối tượng chính với những lợi ích và trường hợp ứng dụng thực tiễn:

Nhóm thứ nhất là các kỹ sư hóa chất, nhà quản lý kỹ thuật tại các nhà máy sản xuất hóa chất vô cơ và cơ sở khai thác khoáng sản. Tài liệu cung cấp quy trình công nghệ chi tiết từ khâu xử lý quặng, tính toán nồng độ axit đến kỹ thuật khử tạp chất, giúp các đơn vị này ứng dụng trực tiếp để cải tiến dây chuyền, giảm định mức tiêu hao cao lanh từ 2,5 tấn xuống dưới 1,5 tấn cho mỗi tấn phèn thành phẩm.

Nhóm thứ hai là các chuyên gia vận hành hệ thống cấp thoát nước và xử lý nước thải công nghiệp. Nghiên cứu mang lại giải pháp lựa chọn chất trợ lắng có độ tinh khiết cao với hàm lượng oxit nhôm đạt 14% đến 15%, hàm lượng asen và kim loại nặng cực thấp, giúp tối ưu hóa hiệu quả keo tụ tạo bông tại các nhà máy xử lý nước quy mô trên 10.000 m3/ngày.

Nhóm thứ ba là bộ phận kiểm soát chất lượng và cung ứng vật tư của các doanh nghiệp sản xuất giấy và dệt may, tiêu biểu như Nhà máy Giấy Bãi Bằng. Doanh nghiệp có cơ sở khoa học để đánh giá tiêu chuẩn kỹ thuật phèn nhôm nội địa, chủ động thay thế nguồn phèn nhập khẩu với chi phí thấp hơn từ 15% đến 20% mà vẫn bảo đảm độ trắng và độ bền cơ lý của sản phẩm giấy.

Nhóm thứ tư là các giảng viên, nghiên cứu sinh và sinh viên chuyên ngành Hóa vô cơ, Khoa học Vật liệu và Địa chất kinh tế. Công trình là ví dụ điển hình về phương pháp kết hợp phân tích nhiệt DTA-TGA với chuẩn độ thể tích complexon, đóng vai trò tài liệu giảng dạy thực nghiệm và định hướng cho các đề tài nghiên cứu nâng cao giá trị khoáng sản địa phương.

Câu hỏi thường gặp

Tại sao phải nung quặng cao lanh ở khoảng nhiệt độ 700°C đến 750°C trước khi cho phản ứng với axit sunfuric? Cao lanh nguyên khai có cấu trúc tinh thể kaolinite rất bền vững và hầu như trơ với axit vô cơ ở điều kiện thường. Khi nung ở khoảng 700°C đến 750°C, khoáng sét bị mất toàn bộ 5,399% nước cấu trúc để chuyển thành metacaolinite vô định hình có hoạt tính hóa học cao, giúp hiệu suất hòa tách nhôm oxit trong axit đạt trên 85%. Nếu nung quá 800°C, quặng sẽ kết tinh thành mullite làm giảm mạnh độ hòa tan.

Nồng độ axit sunfuric nào mang lại hiệu suất trích ly oxit nhôm cao nhất? Nồng độ axit sunfuric tối ưu là từ 54% đến 55%. Ở dải nồng độ này, phản ứng diễn ra mãnh liệt nhất ở nhiệt độ 105°C đến 110°C mà không gây đông kết cục bộ. Nếu nồng độ axit loãng dưới 45%, tốc độ phản ứng sẽ kéo dài quá 6 giờ; ngược lại nếu dùng axit đặc trên 65%, muối sunfat khan sẽ bao bọc bề mặt hạt quặng làm cản trở khuếch tán.

Bằng cách nào để loại bỏ triệt để tạp chất sắt trong dung dịch phèn nhôm? Quy trình sử dụng chất oxy hóa hydro peroxyt H2O2 để chuyển hóa toàn bộ ion Fe2+ thành Fe3+, sau đó dùng cao lanh sạch hoặc bột kiềm điều chỉnh độ pH dung dịch về mức 2,8 đến 3,2. Ở ngưỡng pH này, ion Fe3+ kết tủa hoàn toàn thành sắt ba hydroxyt Fe(OH)3 và được lọc tách dễ dàng, trong khi ion Al3+ chỉ kết tủa khi pH vượt 3,8 nên vẫn được giữ nguyên trong dung dịch.

Bã thải rắn sau quá trình hòa tách cao lanh có thể được xử lý và tái sử dụng ra sao? Bã thải sau lọc chứa chủ yếu là silic oxit SiO2 với tỷ lệ trên 60% cùng một lượng nhỏ axit sunfuric bám dính. Lượng bã này được rửa sạch bằng nước nóng để thu hồi triệt để muối nhôm còn sót, sau đó trung hòa lượng axit tự do xuống dưới 0,05% bằng sữa vôi để làm nguyên liệu phối liệu cho sản xuất xi măng, thủy tinh lỏng hoặc gạch chịu lửa công nghiệp.

Phèn nhôm sản xuất theo quy trình cải tiến có đáp ứng được yêu cầu của Nhà máy Giấy Bãi Bằng không? Sản phẩm hoàn toàn đáp ứng các tiêu chuẩn khắt khe của ngành sản xuất giấy cao cấp. Nhờ công đoạn kết tủa chọn lọc sắt, hàm lượng oxit sắt tổng trong phèn giảm xuống dưới 0,05%, độ axit tự do dưới 0,2% và oxit nhôm quy đổi đạt 14% đến 15%, khắc phục triệt để hiện tượng ố vàng bề mặt giấy và hạn chế sự ăn mòn thiết bị xeo giấy công nghiệp.

Kết luận

Nghiên cứu sản xuất phèn nhôm từ cao lanh Gò Gai, Phú Thọ là công trình khoa học có giá trị thực tiễn cao, giải quyết đồng thời bài toán công nghệ, kinh tế và môi trường thông qua năm đóng góp trọng tâm:

• Đã xác lập chính xác đặc tính khoáng hóa của quặng cao lanh Gò Gai với độ ẩm 16,125%, hàm lượng SiO2 đạt 61,1045% và Al2O3 đạt khoảng 26,5% đến 29,5%, khẳng định tiềm năng thay thế boxit nhập khẩu.
• Đã làm rõ quy luật biến đổi nhiệt bằng phương pháp DTA-TGA, tìm ra dải nhiệt độ nung hoạt hóa tối ưu từ 700°C đến 750°C để chuyển hóa triệt để kaolinite thành metacaolinite hoạt tính.
• Đã tối ưu hóa thông số công nghệ hòa tách với axit sunfuric 54% đến 55% trong thời gian 2,0 đến 2,5 giờ ở nhiệt độ 105°C đến 110°C, nâng hiệu suất trích ly nhôm oxit lên trên 85%.
• Đã phát triển thành công quy trình khử sắt bằng H2O2 và kiểm soát pH ở mức 2,8 đến 3,2, hạ hàm lượng sắt tổng xuống dưới 0,05% và độ axit tự do dưới 0,2%, đạt phẩm cấp phèn sạch cho công nghiệp giấy và dệt nhuộm.
• Đã đề xuất phương án tái sử dụng bã thải silic oxit chiếm hơn 60% khối lượng quặng, giảm thiểu lượng tiêu hao nguyên liệu xuống còn 1,4 đến 1,5 tấn cao lanh cho mỗi tấn sản phẩm.

Về lộ trình tiếp theo, các doanh nghiệp chế biến hóa chất cần nhanh chóng hoàn tất thử nghiệm pilot trên quy mô 500 tấn/năm trong 12 tháng tới để tối ưu hóa chi phí năng lượng. Quý độc giả, kỹ sư hóa chất và các nhà đầu tư quan tâm đến việc nhận chuyển giao quy trình công nghệ hoặc hợp tác thương mại hóa nguồn phèn sạch từ cao lanh Gò Gai xin vui lòng liên hệ trực tiếp với nhóm nghiên cứu hoặc cơ quan chủ trì khoa học công nghệ để nhận tài liệu hướng dẫn kỹ thuật chi tiết.

Trích đoạn nội dung tài liệu

đặt vấn đề nghiên cứu sản xuất phèn nhôm nhằm tìm ra một số kết luận giúp cho sản xuất nâng cao hiệu quả , giảm tiêu hao nguyên liệu và tăng chất lượng sản phẩm. Trong bản đề án này bao gồm các nội dung như sau : phan I Tổng quan về phèn nhôm và công dụng của chúng phan I Tổng quan về công nehệ và nguyên liệu dé sản xuất phèn nhôm phần HH Trinh bày những vấn để cần nghiên cứu khảo sát và phương pháp nghiên cứu phần IV Trình bày các kết quả khảo sát. Từ phần 1l đến phần IV mỗi phần được trình bày thành một chương riêng phần V Kết luận NGHIÊN CỨU SẢN XUẤT PHÈN NHÔM CHƯƠNG MỘT TONG QUAN VỀ PHÈN NHÔM 1.1 - PHEN NHOM VA CONG DUNG CUA PHEN |.1 Các loại phèn nhém : [1] Thông thường người ta phân phèn nhôm thành hai nhóm chính : phèn kép và phèn đơn. Công thức hoá học chung của phèn kép là : M;SO,.24H;O Hoặc là dạng : MAL(SO,);.12 HO Trong đó M là một kim loại kiểm hoặc ion NHỈ„_ Tương ứng với các kim loại có các loại phèn sau đây : Phèn kali có công thức: KAI(SO,);.12 H;O Phèn natri: NaAl(SO,);.12 H;O Phèn amoni : NH¿Al(SO¿);.12 H;O Còn phèn nhôm đơn có công thức hoá học: Als(SO,);.18 H;O Đó chính là muối sunfát nhôm ngậm I8 phân tử nước.

Qua những công thức hoá học trên ta có thể nói phèn nhôm chính là những muối và muối kép được kết hợp giữa nhôm sunfat voi sunfat các kim loại kiểm hoặc ion NHỤ”. Trong phân tử phèn bao giờ cũng có ngậm một số phân tử nước chỉ khi bị rang ở nhiệt độ nào đó thì phèn mớt trở thành những sunfát khan. Các muối sunfát này đồng hình với nhau, là những tinh thể bát diện, không màu hoặc có màu. Trong phèn nhôm thì thành phần cơ bản là sunfát nhôm AL,(SO4)3.

Sunfat nhôm màu trắng, khối lượng riêng là 2/71 g/cm" bi phan huy 6 770°C. Độ hoà tan trong 100 gam nước như sau : [1,7,8] Ở t=0°C tan 31,22 Ở t= 100°C tan 89,0g Sunfát nhôm khan bị hydrat hoá tạo thành phèn đơn Al;s(SO,);. Phén đơn có cấu tạo tính thể đơn không mầu, có khối lượng TA ` 3. Deg! ai iz 4 : 4 ⁄ Ả : riêng là 1,69g/em’.

O nhiét độ 86,5°C bắt đầu bị mất nước dân. Bị mất nước hoàn toàn ở 340C và trở thành Sunfát khan. Phèn Amoni NH,AI(SO,);.12 HạO có cấu trúc tính thể, không màu khối lượng riêng là 1,64g/em”, nóng chảy ở 95,5°C, ở 120°C bị tách mất 10 phân tử nước, ở 200C thì bị mất nước hoàn toàn. Độ hoà tan trong 100 gam nước: Ở0C 142,62 Ở 80°C là 35,2g Phèn kép kali KAI(SO,);.12 HO có cấu trúc tỉnh thể, không màu, khối lượng riêng 1,76g/cm”, nóng chảy ở 92°C.

Độ hoà tan trong 100g nước tuỳ thuộc vào nhiệt độ : Ở ŒC là 374g Ở 20C là 40,8g 640°C là 443g 1.2 Cong dụng của các loại phèn nhôm : [1,7] Muối Sunfát nhôm và phèn nhôm dược sử dụng rọng rãi trong các nghành công nghiệp nhuộm vải sợi, sản xuất giấy, thuộc da, chè -3- biến gỗ, xây dựng kiến trúc. Tính chất cơ bản được các ngành công nghiệp nói trên khai thác là sự thuỷ phân để tạo ra hydroxyt nhôm. Quá trình thuỷ phân của sunfát nhôm tiến hành theo các bước sau: AI;(SO,)s + 2HzO —> Al;(SO,); (OH); + H;SO, Al;(SO/);.(OH)¿ + H;SO, —> 2AI(OH); = H;SO, Al;(SO,); + 6HạO —> 2AI(OH); + 3H,SO, Khi nhuộm vải các sợi vải hấp phụ các phân tử hydrôxýt nhôm, các phân tử hydrôxýt nhôm này là chất keo kết dính sợi vải với các ` phân tử màu, làm cho vải bền mầu ít phai. Khi sản xuất giấy, người ta trộn phèn vào bột giấy và cho thêm một ít muối NaCl.
