Tổng quan nghiên cứu

Trong công tác quản lý tài nguyên và môi trường, việc thành lập bản đồ địa chính, bản đồ hiện trạng và cơ sở dữ liệu không gian đất đai luôn đối mặt với nhiều thách thức lớn về thời gian và độ chính xác. Theo Quy phạm thành lập bản đồ địa chính năm 2008 của Bộ Tài nguyên và Môi trường, sai số vị trí điểm ranh giới thửa đất biểu thị trên bản đồ địa chính số dao động nghiêm ngặt từ 5cm đối với tỷ lệ 1:200 đến 300cm đối với tỷ lệ 1:10.000. Các phương pháp đo đạc truyền thống bằng máy kinh vĩ hoặc toàn đạc điện tử thường đòi hỏi phải lập hệ thống lưới khống chế đo vẽ dày đặc, tốn kém chi phí và mất nhiều nhân lực xử lý nội nghiệp, đặc biệt tại các khu vực có địa hình chia cắt hoặc đất nông nghiệp manh mún.

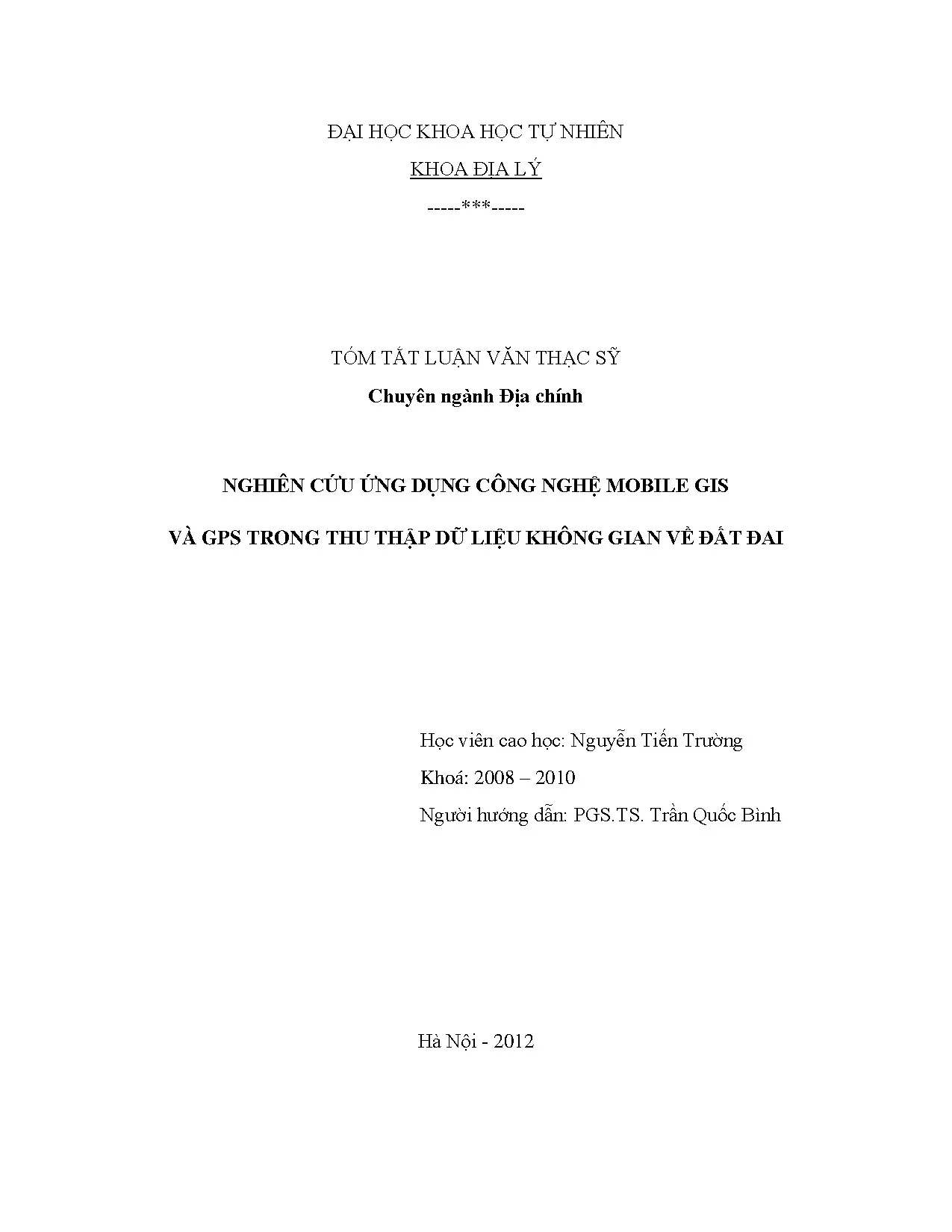

Trước yêu cầu cấp thiết về hiện đại hóa công nghệ trắc địa, luận văn thạc sĩ chuyên ngành Địa chính của tác giả Nguyễn Tiến Trường, dưới sự hướng dẫn của Phó Giáo sư Trần Quốc Bình tại Đại học Khoa học Tự nhiên thuộc Đại học Quốc gia Hà Nội, đã tập trung giải quyết bài toán cốt lõi: Đánh giá khả năng ứng dụng thực tiễn của công nghệ Mobile GIS kết hợp hệ thống định vị toàn cầu GPS trong thu thập dữ liệu không gian về đất đai ở nhiều tỷ lệ bản đồ khác nhau. Phạm vi nghiên cứu được triển khai thực nghiệm toàn diện trong giai đoạn 2008 đến 2012 tại 5 địa bàn trọng điểm gồm Hà Nội, Nghệ An, Quảng Trị, Bắc Ninh và Tuyên Quang.

Kết quả nghiên cứu có ý nghĩa thực tiễn to lớn khi chứng minh giải pháp Mobile GIS kết hợp công nghệ vi sai định vị tối ưu cục bộ LODG và trạm tham chiếu liên tục CORS giúp rút ngắn thời gian đo xuống chỉ còn 30 đến 60 giây mỗi điểm, đạt năng suất ấn tượng 286 điểm cho một máy trong một ngày và duy trì sai số vị trí mặt phẳng ở mức 0,034m, đáp ứng đầy đủ tiêu chuẩn kỹ thuật quốc gia.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết hệ thống thông tin địa lý di động (Mobile GIS) và lý thuyết trắc địa vệ tinh phân sai định vị chính xác cao. Mobile GIS đại diện cho bước phát triển mở rộng của GIS từ môi trường văn phòng ra thực địa, tích hợp chặt chẽ giữa thiết bị phần cứng cầm tay như thiết bị kỹ thuật số hỗ trợ cá nhân PDA chạy hệ điều hành Windows Mobile, phần mềm chuyên dụng như ArcPad hoặc ALSE_GPS, và hạ tầng truyền thông không dây băng thông hẹp GPRS hoặc 3G.

Về mặt trắc địa vệ tinh, đề tài dựa trên nguyên lý định vị vi sai DGPS và đo pha sóng mang trên hai tần số cơ bản là L1 (1575,42 MHz) và L2 (1227,60 MHz). Các phương trình toán học đo pha cho phép triệt tiêu hoàn toàn sai số đồng hồ vệ tinh, sai số đồng hồ máy thu và loại bỏ ảnh hưởng tán xạ từ tầng điện ly nằm ở độ cao trên 50km cũng như hiện tượng trễ khúc xạ tại tầng đối lưu dưới 30km. Nghiên cứu vận dụng 5 khái niệm khoa học then chốt gồm: Mobile GIS chuyên ngành, Trạm quy chiếu hoạt động liên tục CORS (Continuously Operating Reference Station), Mạng lưới tối ưu hóa CORS (CORS Optimized Network - CON), Kỹ thuật đo GPS động thời gian thực RTK (Real-Time Kinematic), và Chỉ số suy giảm độ chính xác hình học vệ tinh PDOP và GDOP với ngưỡng khống chế kỹ thuật bắt buộc nhỏ hơn 5.

Phương pháp nghiên cứu

Phương pháp nghiên cứu kết hợp hài hòa giữa phân tích tổng hợp tài liệu khoa học, thực nghiệm trắc địa vệ tinh thực địa và phân tích so sánh thống kê đối chứng. Về cỡ mẫu và phương pháp chọn mẫu, nghiên cứu đã tiến hành kiểm định độ chính xác trên mẫu chuẩn gồm 20 điểm mốc tọa độ cấp cao của lưới tọa độ quốc gia do Trung tâm Kiểm định chất lượng sản phẩm đo đạc và bản đồ thực hiện. Đồng thời, đề tài áp dụng phương pháp chọn mẫu phi xác suất có chủ đích theo từng dạng địa hình và mục đích quản lý đất đai để thu thập mẫu thực tế khổng lồ với 13.720 điểm đo chi tiết ranh giới thửa đất tại xã Diễn Trường, huyện Diễn Châu, tỉnh Nghệ An, cùng hàng trăm điểm đo chuyên đề tại 4 tỉnh thành đại diện khác.

Nguồn dữ liệu sơ cấp được thu thập trực tiếp bằng máy thu GNSS đa tần NovAtel 2 tần số kết hợp sổ tay PDA, tích hợp lớp bản đồ nền định dạng số và đối chiếu song song với số liệu đo bằng máy toàn đạc điện tử. Lý do lựa chọn phương pháp phân tích so sánh sai số trung phương (Root Mean Square Error - RMSE) giữa tọa độ thực đo và tọa độ gốc Nhà nước là nhằm đảm bảo tính chuẩn xác, khách quan và tuân thủ chặt chẽ các chỉ tiêu sai số giới hạn được quy định trong Quy phạm thành lập bản đồ địa chính năm 2008. Toàn bộ chuỗi dữ liệu không gian được thu thập và phân tích trong khung thời gian từ tháng 10 năm 2009 đến tháng 5 năm 2010, sau đó chuyển đổi đồng bộ từ hệ quy chiếu quốc tế ITRF-2005 về hệ tọa độ quốc gia VN-2000 thông qua phần mềm chuyên dụng CIDALA và thuật toán JPL.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thứ nhất, công nghệ Mobile GIS sử dụng giải pháp LODG kết hợp trạm CORS (MGIS-LODG) đạt độ chính xác tương đương phương pháp toàn đạc truyền thống nhưng vượt trội hoàn toàn về tốc độ. Kết quả thẩm định kỹ thuật trên 20 điểm mốc tọa độ Nhà nước cho thấy sai số trung bình của tọa độ X đạt 0,026m (2,6cm), sai số trung bình tọa độ Y đạt 0,023m (2,3cm), sai số mặt phẳng tổng hợp XY chỉ ở mức 0,034m (3,4cm) và sai số độ cao trắc địa đạt 0,045m, hoàn toàn thỏa mãn yêu cầu đo vẽ bản đồ địa chính tỷ lệ lớn từ 1:1.000 đến 1:2.000.

Thứ hai, năng suất lao động ngoại nghiệp tăng vọt từ 400% đến 500% so với phương pháp đo vẽ thủ công. Tại khu đo thử nghiệm xã Diễn Trường với diện tích đất nông nghiệp thuần túy trên 95%, đội đo gồm 3 máy rover đã hoàn thành 13.720 điểm đo chỉ trong 16 ngày làm việc thực tế, đạt hiệu suất bình quân 857 điểm mỗi ngày cho toàn đội, tương đương 286 điểm trên một máy mỗi ngày. Thời gian thu nhận và chốt tọa độ cho mỗi điểm chỉ mất từ 30 đến 60 giây khi thiết bị báo đạt trạng thái fixed INTEGER.

Thứ ba, nghiên cứu chứng minh tính thích ứng linh hoạt của từng phân hệ công nghệ theo các cấp tỷ lệ bản đồ. Hệ thống Mobile GIS định vị độc lập (MGIS-AP) với sai số 3m đến 15m hoàn toàn phù hợp để thành lập bản đồ đất lâm nghiệp tỷ lệ 1:10.000 tại huyện Hướng Hóa (Quảng Trị) và huyện Quế Võ (Bắc Ninh), nơi quy phạm kỹ thuật cho phép sai số tới 300cm. Trong khi đó, hệ thống MGIS-RTK và MGIS-LODG là giải pháp tối ưu cho bản đồ địa chính tỷ lệ 1:1.000 và 1:2.000 tại Hà Nội, Tuyên Quang và Nghệ An.

Thứ tư, quy trình công nghệ mới giúp loại bỏ hoàn toàn nhu cầu xây dựng mạng lưới trắc địa cấp thấp (lưới kinh vĩ, trạm đo phụ), giảm thiểu hơn 40% chi phí vận hành và nhân công. Dữ liệu thuộc tính và hình học được chuẩn hóa, biên tập trực tiếp ngoài thực địa trên phần mềm ArcPad và ALSE_GPS, hạn chế 100% các sai sót do nối điểm nhầm hoặc ghi chép sổ tay thủ công.

Thảo luận kết quả

Sự thành công vượt bậc về độ chính xác và năng suất của MGIS-LODG bắt nguồn từ cơ chế truyền số cải chính vi sai liên tục từ mạng lưới 5 trạm CORS (bao phủ không gian 5.585 km2 tại Thanh Hóa và Nghệ An) về trung tâm xử lý dữ liệu Viettel tại Thành phố Hồ Chí Minh qua đường truyền GPRS, giúp dữ liệu đo không bị phụ thuộc vào khoảng cách trạm hay địa hình che khuất sóng vô tuyến như các máy phát radio truyền thống vốn chỉ có bán kính 2km đến 3km.

Kết quả này tương đồng với các nghiên cứu quốc tế điển hình như dự án ứng dụng SuperPad quản lý 5.643 bất động sản giáo dục trị giá 60 tỷ USD với tổng diện tích 887.535 m2 tại Đài Loan, hay dự án tích hợp WebGIS và Mobile GIS trong đăng ký đất đai tại Ghana. Trong thực tiễn trình bày dữ liệu, các phát hiện này có thể được trực quan hóa sinh động thông qua biểu đồ phân tán sai số mặt phẳng (Scatter Plot thể hiện độ lệch DX và DY phân bố tập trung trong đường tròn bán kính 3cm) và bảng ma trận so sánh chi tiết giữa 4 phương pháp đo đạc: Toàn đạc điện tử, GPS tĩnh, MGIS-RTK và MGIS-LODG dựa trên 5 chỉ tiêu trọng yếu gồm sai số vị trí, thời gian chiếm điểm, bán kính hoạt động, yêu cầu lưới khống chế và chi phí đơn giá trên mỗi héc-ta đất.

Đề xuất và khuyến nghị

  1. Mở rộng và quy hoạch mạng lưới trạm tham chiếu CORS: Bộ Tài nguyên và Môi trường cần chủ trì phối hợp cùng các tập đoàn viễn thông xây dựng hạ tầng trạm CORS phủ kín 63 tỉnh thành trên toàn quốc với lộ trình 3 năm, nâng mật độ trạm để đảm bảo bán kính phủ sóng đồng đều, duy trì mục tiêu sai số định vị thời gian thực luôn dưới mức 3cm tại mọi vị trí đo đạc.

  2. Hoàn thiện khung quy chuẩn kỹ thuật và pháp lý đo đạc: Cục Đo đạc và Bản đồ Việt Nam cần khẩn trương ban hành thông tư hướng dẫn và bổ sung quy trình công nghệ Mobile GIS kết hợp LODG/RTK vào Quy phạm thành lập bản đồ địa chính quốc gia trong thời gian từ 6 đến 12 tháng tới, tạo hành lang pháp lý chuẩn hóa việc loại bỏ các bước lập lưới khống chế cấp thấp đối với các dự án đo vẽ bản đồ tỷ lệ 1:1.000 đến 1:10.000.

  3. Hiện đại hóa trang thiết bị và đào tạo nhân lực công nghệ cao: Các công ty đo đạc địa chính và Trung tâm Kỹ thuật Tài nguyên Đất đai cần đầu tư nâng cấp đồng bộ thiết bị thu GNSS đa tần (tích hợp GPS, GLONASS, Galileo, Compass) kết hợp thiết bị di động cài đặt phần mềm chuyên ngành như ArcPad và ALSE_GPS; đồng thời tổ chức đào tạo chuyển giao công nghệ cho 100% cán bộ kỹ thuật ngoại nghiệp trong vòng 2 quý để làm chủ quy trình biên tập bản đồ số tại thực địa.

  4. Xây dựng quy trình đo đạc hỗn hợp thích ứng đa địa hình: Các đơn vị tư vấn và thi công trắc địa cần thiết lập quy trình vận hành linh hoạt, chủ động áp dụng kỹ thuật đo bù khoảng cách (offset) kết hợp máy toàn đạc điện tử hoặc thước thép tại các khu vực mật độ xây dựng cao, ngõ hẹp đô thị hoặc thung lũng có chỉ số PDOP lớn hơn 5, nhằm bảo đảm 100% thửa đất đều được thu thập dữ liệu không gian đầy đủ và chuẩn xác.

Đối tượng nên tham khảo luận văn

  1. Cơ quan quản lý nhà nước về tài nguyên và môi trường (Bộ Tài nguyên và Môi trường, Sở Tài nguyên và Môi trường tại 63 tỉnh thành, Phòng Tài nguyên và Môi trường cấp huyện và Văn phòng Đăng ký Đất đai): Tham khảo để xây dựng chính sách, thẩm định thiết kế kỹ thuật - dự toán và chỉ đạo các chương trình đo vẽ bản đồ địa chính, cấp đổi giấy chứng nhận quyền sử dụng đất trên diện rộng với chi phí tiết kiệm 40% đến 50%.

  2. Doanh nghiệp và công ty tư vấn đo đạc trắc địa - bản đồ: Ứng dụng trực tiếp quy trình công nghệ MGIS-LODG và MGIS-RTK vào các gói thầu thi công đo đạc thực tế ở các tỷ lệ từ 1:500 đến 1:10.000, giúp nâng cao năng suất lên 286 điểm mỗi máy mỗi ngày và tối ưu hóa lợi nhuận sản xuất.

  3. Giảng viên, nghiên cứu sinh và sinh viên chuyên ngành Địa chính, Quản lý Đất đai, Trắc địa và Địa tin học (GIS): Sử dụng làm tài liệu tham khảo học thuật chuyên sâu về sự kết hợp giữa hệ thống định vị vệ tinh vi sai DGPS/CORS và hệ thống thông tin địa lý di động trong thu thập dữ liệu không gian.

  4. Kỹ sư công nghệ thông tin và phát triển phần mềm không gian (LBS/GIS): Khai thác cấu trúc hệ thống khách - chủ (Client - Server), giao thức truyền nhận dữ liệu NMEA-0183 và chuẩn RTCM SC-104 qua mạng di động GPRS/3G để phát triển các giải pháp phần mềm chuyên ngành phục vụ quản trị đô thị và giám sát môi trường thông minh.

Câu hỏi thường gặp

  1. Công nghệ Mobile GIS kết hợp LODG có đáp ứng được độ chính xác đo vẽ bản đồ địa chính tỷ lệ lớn 1:1000 và 1:2000 không? Hoàn toàn đáp ứng xuất sắc. Dữ liệu kiểm định thực tế trên 20 điểm tọa độ gốc Nhà nước cho thấy sai số vị trí mặt phẳng của MGIS-LODG chỉ đạt 0,034m (3,4cm). Chỉ số này vượt xa yêu cầu của Quy phạm đo vẽ bản đồ địa chính năm 2008 (cho phép sai số 15cm với tỷ lệ 1:1.000 và 30cm với tỷ lệ 1:2.000 ở đất nông nghiệp).

  2. Khi đo đạc tại khu vực sóng điện thoại hoặc tín hiệu vệ tinh kém (chỉ số PDOP lớn hơn 5) thì xử lý như thế nào? Khi chỉ số PDOP hoặc GDOP vượt quá ngưỡng 5 hoặc bị che khuất tín hiệu GPS, quy trình kỹ thuật yêu cầu cán bộ đo đạc thiết lập các điểm phụ (offset) tại vị trí thông thoáng lân cận có tín hiệu tốt. Sau đó, kỹ sư sử dụng thước thép hoặc máy toàn đạc điện tử để dẫn tọa độ từ điểm offset vào các đỉnh thửa đất bị che khuất.

  3. Sự khác biệt cốt lõi giữa phương pháp đo RTK truyền thống và công nghệ MGIS-LODG là gì? Phương pháp RTK truyền thống sử dụng trạm phát sóng radio riêng biệt với tầm hoạt động giới hạn từ 2km đến 3km và dễ bị cản trở bởi địa hình. Ngược lại, MGIS-LODG tận dụng mạng lưới trạm CORS liên tục phủ sóng diện rộng 5.585 km2 và truyền dữ liệu cải chính qua mạng di động GPRS, giúp việc đo đạc không phụ thuộc vào khoảng cách trạm đơn lẻ.

  4. Năng suất đo vẽ khi ứng dụng công nghệ Mobile GIS - LODG cải thiện ra sao so với phương pháp đo đạc truyền thống? Thực nghiệm tại xã Diễn Trường cho thấy một máy rover LODG đạt năng suất trung bình 286 điểm mỗi ngày với thời gian chiếm điểm chỉ 30 đến 60 giây. Toàn đội 3 máy hoàn thành 13.720 điểm trong 16 ngày đo, nhanh gấp 4 đến 5 lần so với việc dùng máy toàn đạc điện tử vốn tốn nhiều thời gian chuyển trạm và dựng gương.

  5. Làm thế nào để chuyển đổi dữ liệu tọa độ thu được từ hệ quy chiếu quốc tế ITRF-2005 sang hệ tọa độ quốc gia VN-2000? Hệ thống sử dụng ít nhất 20 điểm mốc đã biết tọa độ trong hệ VN-2000 phân bố đều khắp vùng phủ sóng CORS để tính toán bộ tham số chuyển đổi 7 thông số. Dữ liệu đo hàng ngày được trút vào máy tính và tự động xử lý chuyển đổi về kinh tuyến trục địa phương thông qua phần mềm chuyên dụng CIDALA theo đúng quy định của Bộ Tài nguyên và Môi trường.

Kết luận

  • Đánh giá toàn diện cơ sở khoa học và kiến trúc tích hợp giữa Mobile GIS, trắc địa vệ tinh GNSS và hạ tầng viễn thông di động GPRS/3G.
  • Xác thực độ chính xác centimet của công nghệ MGIS-LODG với sai số mặt phẳng 0,034m qua kiểm định 20 mốc tọa độ chuẩn quốc gia.
  • Minh chứng hiệu quả kinh tế - kỹ thuật đột phá qua thực nghiệm 13.720 điểm đo tại Nghệ An với năng suất 286 điểm/máy/ngày.
  • Xây dựng thành công quy trình công nghệ đo đạc khép kín, biên tập bản đồ số trực tiếp ngoài hiện trường, tiết kiệm trên 40% chi phí.
  • Đề xuất mô hình phân cấp công nghệ linh hoạt từ MGIS-AP (1:10.000) đến MGIS-RTK và MGIS-LODG (1:1.000 - 1:2.000).

Luận văn đã mở ra hướng tiếp cận công nghệ đột phá, khẳng định tính khả thi vượt trội của Mobile GIS và GPS vi sai trong công tác hiện đại hóa ngành đo đạc bản đồ địa chính tại Việt Nam. Trong giai đoạn tiếp theo, các cơ quan chức năng cần tập trung mở rộng mạng CORS trên toàn quốc và tích hợp sâu công nghệ Mobile GIS vào nền tảng cơ sở dữ liệu đất đai đa mục tiêu. Hãy chủ động nghiên cứu, đầu tư trang thiết bị GNSS đa tần và áp dụng công nghệ Mobile GIS ngay hôm nay để tối ưu hóa năng suất lao động và tiên phong dẫn đầu trong cuộc cách mạng chuyển đổi số ngành quản lý đất đai.
