Nội dung chính

Tổng quan nghiên cứu

Trong nền công nghiệp hóa chất hiện đại, natri hydroxit là một trong những hợp chất kiềm cơ bản đóng vai trò then chốt cho các ngành công nghiệp phụ trợ như dệt nhuộm, sản xuất tơ nhân tạo, lọc hóa dầu và xử lý nước thải. Hầu hết các nhà máy sản xuất hiện nay đều ứng dụng phương pháp điện phân dung dịch muối ăn bão hòa. Tuy nhiên, sản phẩm thu hồi sau quá trình điện phân thường ở dạng dung dịch loãng với nồng độ chỉ đạt 18% khối lượng. Việc vận chuyển và thương mại hóa dung dịch loãng ở cự ly xa gây lãng phí rất lớn về chi phí bồn chứa, cước vận tải và diện tích kho bãi. Do đó, yêu cầu bức thiết đặt ra là phải cô đặc dung dịch xút lên nồng độ tiêu chuẩn thương phẩm 30% khối lượng.

Mục tiêu cụ thể của luận văn là tính toán, thiết kế hoàn chỉnh hệ thống thiết bị cô đặc chân không một nồi hoạt động liên tục có buồng đốt trong và ống tuần hoàn trung tâm. Hệ thống tiếp nhận dòng nguyên liệu có lưu lượng thể tích 1 m³/h, tương ứng suất lượng nạp liệu 1191,65 kg/h ở nhiệt độ ban đầu 30 °C. Quá trình cô đặc được duy trì trong môi trường chân không với áp suất ngưng tụ đạt 0,4 at, sử dụng hơi nước bão hòa ở áp suất 4 at làm tác nhân cấp nhiệt. Nghiên cứu xác lập các thông số động học dòng chảy, truyền nhiệt và kiểm tra độ bền cơ học cho toàn bộ thân thiết bị. Ý nghĩa khoa học và thực tiễn của công trình thể hiện qua việc giảm thiểu nhiệt độ sôi của dung dịch kiềm xuống mức 103,28 °C nhằm hạn chế ăn mòn thiết bị, đồng thời tối ưu hóa suất tiêu hao hơi đốt đạt 1,1915 kg hơi/kg nước bốc hơi, mang lại hiệu quả kinh tế cao cho các cơ sở sản xuất quy mô vừa.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn vận dụng lý thuyết truyền nhiệt và biến đổi pha nhiệt động lực học kết hợp với cơ học vỏ mỏng chịu áp lực của các thiết bị hóa chất. Bản chất của quá trình cô đặc nhiệt dựa trên hiện tượng cung cấp năng lượng để các phân tử nước ở lớp bề mặt thắng được lực liên kết liên phân tử và trở lực áp suất môi trường, chuyển từ pha lỏng sang pha hơi. Mô hình tính toán đối lưu tự nhiên được thiết lập dựa trên sự chênh lệch khối lượng riêng giữa hai pha lỏng - hơi: dòng hỗn hợp bọt sôi trong các ống truyền nhiệt có khối lượng riêng giảm dần bị đẩy lên cao, trong khi dòng chất lỏng degas có khối lượng riêng lớn hơn trong ống tuần hoàn trung tâm chảy ngược xuống đáy buồng đốt.

Các khái niệm cơ bản được chuẩn hóa trong nghiên cứu bao gồm: hiệu số nhiệt độ hữu ích, hệ số cấp nhiệt cục bộ, nhiệt tải riêng bề mặt và tổng tổn thất nhiệt độ của hệ thống. Trong đó, độ tăng điểm sôi của dung dịch nồng độ cao so với dung môi nguyên chất được xác định chặt chẽ thông qua mô hình lý thuyết Tishenko.

Phương pháp nghiên cứu

Nguồn dữ liệu tính toán được thiết lập từ bộ mẫu dữ liệu công nghệ liên tục cho công suất dòng vào cố định 1191,65 kg/h và nồng độ mục tiêu 30% khối lượng. Cỡ mẫu tính toán bao gồm chuỗi 15 thông số nhiệt động và cơ lý biến thiên theo nhiệt độ làm việc thực tế của hỗn hợp kiềm. Phương pháp chọn mẫu là chọn mẫu định mức tiêu chuẩn công nghiệp dựa trên các quy chuẩn thiết bị nhiệt và sổ tay kỹ thuật truyền nhiệt hóa chất.

Lý do lựa chọn phương pháp phân tích giải tích kết hợp thuật toán lặp số là vì các đặc tính hóa lý của xút như độ nhớt động lực học, nhiệt dung riêng và hệ số dẫn nhiệt có mối quan hệ phi tuyến phức tạp với nồng độ và nhiệt độ. Quy trình tính lặp được kiểm soát chặt chẽ bằng cách so sánh nhiệt tải riêng giữa bề mặt hơi nước ngưng tụ và bề mặt dung dịch sôi, thiết lập điều kiện dừng khi sai số tương đối đạt dưới 5%. Kết quả tính lặp thực tế đạt độ chính xác cao với sai số hội tụ chỉ âm 0,5132%. Phạm vi tính toán được quy chuẩn cho chu kỳ hoạt động liên tục 8000 giờ mỗi năm với biên độ dự phòng ăn mòn hóa học tính toán cho vòng đời 10 năm.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình cân bằng vật chất và năng lượng đã xác lập những phát hiện công nghệ mang tính định lượng rõ ràng:

Thứ nhất, hệ thống tách thành công 476,66 kg/h hơi thứ ra khỏi dung dịch nạp liệu, đưa lưu lượng dòng sản phẩm tháo đáy về mức 714,99 kg/h đạt đúng nồng độ mong muốn 30% khối lượng. Tỷ lệ thể tích chất lỏng cần luân chuyển giảm 39,99% so với dòng nhập liệu ban đầu.

Thứ hai, tổng tổn thất nhiệt độ của hệ thống là 17,785 °C. Trong đó, tổn thất nhiệt độ do nồng độ dung dịch kiềm tăng chiếm phần lớn với 15,4632 °C theo tính toán Tishenko, tổn thất nhiệt độ do áp suất thủy tĩnh của cột chất lỏng là 1,322 °C, và tổn thất nhiệt do trở lực trên đường ống hơi thứ là 1,0 °C. Từ áp suất hơi đốt 4 at ứng với nhiệt độ 142,9 °C, hiệu số nhiệt độ hữu ích của thiết bị được xác lập là 39,615 °C. Tổng nhiệt lượng do hơi đốt cung cấp cho quá trình cô đặc đạt 304824,9 W.

Thứ ba, đặc tính truyền nhiệt của thiết bị ghi nhận hệ số cấp nhiệt phía hơi nước ngưng tụ đạt 10330,67 W/(m²·K) và hệ số cấp nhiệt phía dung dịch sôi là 3377,42 W/(m²·K). Hệ số truyền nhiệt tổng quát của toàn hệ thống đạt 801,66 W/(m²·K) với nhiệt tải riêng trung bình là 31943,32 W/m². Diện tích bề mặt truyền nhiệt yêu cầu là 9,5985 m², tương ứng với 72 ống truyền nhiệt đường kính danh nghĩa 25 mm, chiều dài 1,5 m và một ống tuần hoàn trung tâm đường kính 273 mm.

Thứ tư, tính toán cơ học xác định buồng đốt có đường kính trong 600 mm, bề dày thân 5 mm chịu áp suất làm việc 0,313 N/mm². Buồng bốc có đường kính 800 mm, chiều cao 2000 mm và bề dày thành 7 mm chịu áp suất ngoài chân không 0,1346 N/mm². Toàn bộ thân được chế tạo từ thép không gỉ 0X18H10T với tổng khối lượng thiết bị khi vận hành đầy tải là 1363,05 kg, được nâng đỡ bởi 4 tai treo chịu tải trọng 3342,88 N mỗi tai.

Thảo luận kết quả

Sự chênh lệch đáng kể giữa hệ số cấp nhiệt phía hơi ngưng và phía dung dịch sôi phản ánh tính chất nhớt của dung dịch NaOH khi lên đến nồng độ 30%, với độ nhớt đo được là 0,001769 Pa·s. Việc vận hành ở áp suất chân không 0,6275 at tại buồng bốc giúp hạ điểm sôi dung dịch từ hơn 120 °C xuống 103,28 °C, trực tiếp ngăn ngừa hiện tượng giòn kiềm và kéo dài tuổi thọ vật liệu chế tạo.

Để trực quan hóa các phát hiện này, các dữ liệu động học nhiệt nên được trình bày thông qua biểu đồ đường thể hiện gradient sụt giảm nhiệt độ qua các lớp biên: từ nhiệt độ hơi bão hòa 142,9 °C, qua nhiệt độ vách ngoài 139,8 °C, nhiệt độ vách trong 112,43 °C và điểm sôi lòng chất lỏng 103,28 °C. Bên cạnh đó, một biểu đồ phân bổ hình quạt có thể minh họa rõ tỷ trọng tổn thất nhiệt độ, trong đó tổn thất nồng độ chiếm tới 86,95% tổng nhiệt trở suy giảm.

So với các dây chuyền đa nồi công nghiệp vốn có suất tiêu hao hơi từ 0,4 đến 0,6 kg hơi/kg nước bốc hơi, suất tiêu hao 1,1915 kg/kg của hệ thống một nồi này cao hơn do không tận dụng lại hơi thứ. Tuy nhiên, thiết kế một nồi giúp tiết giảm hơn 50% chi phí đầu tư thiết bị cơ khí và đơn giản hóa quy trình vận hành, rất phù hợp cho công suất 1 m³/h.

Đề xuất và khuyến nghị

Thứ nhất, tích hợp hệ thống vòng điều khiển hồi tiếp tự động lưu lượng và nồng độ tại cửa tháo liệu. Bộ phận Cơ điện - Tự động hóa cần lắp đặt thiết bị đo tỷ trọng trực tuyến kết hợp van điều khiển khí nén tuyến tính để duy trì độ lệch nồng độ xút đầu ra trong ngưỡng dưới 0,5%, thời gian hoàn thành trong vòng 3 tháng.

Thứ hai, triển khai giải pháp thu hồi nhiệt từ dòng hơi thứ 476,66 kg/h bằng cách lắp đặt bộ trao đổi nhiệt sơ cấp để sấy nóng sơ bộ nguồn nước cấp công nghiệp. Bộ phận Kỹ thuật Công nghệ thực hiện dự án này trong thời hạn 6 tháng, hướng tới mục tiêu cắt giảm 15% tổng năng lượng nhiệt tiêu thụ toàn nhà máy.

Thứ ba, chuẩn hóa quy trình súc rửa hóa chất định kỳ nhằm loại bỏ cặn bẩn bám trên bề mặt 72 ống truyền nhiệt. Đội ngũ Vận hành phân xưởng phải thực hiện tẩy cặn bằng dung dịch tuần hoàn có chất ức chế ăn mòn theo chu kỳ 30 ngày một lần, đảm bảo giữ nhiệt trở lớp cặn không vượt quá ngưỡng thiết kế 0,0005 m²·K/W để duy trì hệ số truyền nhiệt trên 800 W/(m²·K).

Thứ tư, thực hiện kiểm định định kỳ độ dày kim loại buồng đốt và buồng bốc bằng phương pháp đo siêu âm không phá hủy. Đơn vị Quản lý An toàn thiết bị áp lực cần đo đạc ứng suất thành bồn tại các vị trí tiếp giáp mặt bích M20 và khu vực vỉ ống định kỳ 6 tháng một lần, nhằm đảm bảo chiều dày ăn mòn không vượt quá dự phòng 1,0 mm trong suốt 10 năm hoạt động.

Đối tượng nên tham khảo luận văn

Nhóm kỹ sư thiết kế thiết bị công nghệ hóa chất: Luận văn cung cấp quy trình mẫu chuẩn mực về các bước lặp tính toán nhiệt, xác định kích thước ống truyền nhiệt lục giác đều và tính bền bồn vỏ mỏng chịu áp lực chân không.

Cán bộ giảng dạy và học viên sau đại học chuyên ngành Kỹ thuật Hóa học: Tài liệu mang lại nguồn dữ liệu đối sánh chi tiết về cân bằng vật chất, cân bằng năng lượng và các tham số thực tế của hệ dung dịch điện ly kiềm tính.

Kỹ sư vận hành tại các nhà máy hóa chất xút - clo, xưởng sản xuất bột giấy và dệt nhuộm: Luận văn giúp nắm vững chế độ thủy lực của hệ thống ngưng tụ baromet chân cao lưu lượng nước 1,4238 kg/s, hỗ trợ khắc phục sự cố tụt áp suất chân không trong sản xuất.

Các xưởng chế tạo cơ khí bồn bể công nghiệp: Tài liệu cung cấp đầy đủ thông số kết cấu của vỉ ống dày 30 mm, nắp elip dày 7 mm và đáy nón dày 5 mm bằng thép không gỉ, làm căn cứ thực tế để lập quy trình gia công, hàn bích và nghiệm thu cơ khí.

Câu hỏi thường gặp

Thiết bị cô đặc có ống tuần hoàn trung tâm sở hữu ưu điểm vượt trội nào khi xử lý dung dịch NaOH? Thiết kế này giải quyết triệt để vấn đề đối lưu kém khi độ nhớt dung dịch tăng lên 0,001769 Pa·s ở nồng độ 30%. Ống tuần hoàn đường kính 273 mm tạo ra chênh lệch khối lượng riêng rõ rệt so với 72 ống truyền nhiệt sôi bọt, thúc đẩy dòng hoàn lưu tự nhiên với vận tốc 0,00493 m/s, giúp chống đóng cặn cục bộ mà không cần đầu tư máy bơm tuần hoàn cưỡng bức đắt đỏ.

Tại sao thiết bị lại vận hành ở chế độ chân không 0,6275 at tại buồng bốc thay vì áp suất khí quyển? Vận hành chân không làm giảm nhiệt độ sôi của dung dịch NaOH 30% từ trên 120 °C xuống còn 103,28 °C. Mức hạ nhiệt này giúp duy trì hiệu số nhiệt độ hữu ích đạt tới 39,615 °C với nguồn hơi 4 at, đồng thời ngăn chặn tốc độ ăn mòn kim loại cực kỳ khốc liệt của xút đậm đặc lên thành bồn thép không gỉ ở nhiệt độ cao.

Nguyên nhân chính dẫn đến tổng tổn thất nhiệt độ lên tới 17,785 °C trong hệ thống là gì? Tổn thất nhiệt độ do nồng độ chất tan tăng cao chiếm ưu thế tuyệt đối với 15,4632 °C, tương đương 86,95% tổng mức tổn hao nhiệt do các ion Na+ và OH- liên kết chặt với phân tử nước. Tổn thất do áp suất thủy tĩnh của cột chất lỏng 2,369 m chỉ đóng góp 1,322 °C và trở lực đường ống dẫn hơi thứ gây tổn thất 1,0 °C.

Vì sao buồng bốc chịu áp suất chân không thấp hơn lại cần bề dày 7 mm, lớn hơn buồng đốt dày 5 mm? Buồng đốt chịu áp suất trong 0,313 N/mm² nên phá hủy xảy ra do ứng suất kéo đứt vật liệu. Ngược lại, buồng bốc đường kính lớn 800 mm làm việc dưới áp suất ngoài chân không 0,1346 N/mm², cơ chế phá hủy nguy hiểm nhất là mất ổn định hình học gây móp méo thân bồn. Vì vậy, buồng bốc bắt buộc phải tăng chiều dày lên 7 mm để chống biến dạng sập vỏ.

Thiết bị ngưng tụ baromet trực tiếp đóng vai trò gì trong việc duy trì ổn định áp suất hệ thống? Tháp baromet sử dụng lưu lượng nước lạnh 1,4238 kg/s phun qua 4 bậc tấm ngăn để ngưng tụ tức thời toàn bộ 476,66 kg/h hơi thứ thoát ra từ buồng bốc. Sự giảm thể tích đột ngột từ pha hơi sang lỏng tạo ra độ chân không sâu 0,6 at, kết hợp với ống baromet chân cao giúp nước ngưng tự chảy ra khí quyển mà không cần tiêu tốn năng lượng bơm xả lỏng.

Kết luận

• Hoàn thiện toàn diện quy trình tính toán công nghệ cân bằng vật chất và năng lượng, tách thành công 476,66 kg/h nước để nâng nồng độ dung dịch NaOH từ 18% lên 30% với công suất dòng nạp 1 m³/h.
• Xác lập diện tích truyền nhiệt tối ưu 9,5985 m² với hệ số truyền nhiệt tổng quát đạt 801,66 W/(m²·K), tiêu hao lượng hơi đốt là 0,1578 kg/s tương ứng suất tiêu hao 1,1915 kg hơi/kg nước bốc hơi.
• Thiết kế kết cấu cơ khí chính xác từ vật liệu thép không gỉ 0X18H10T với buồng đốt đường kính 600 mm dày 5 mm, buồng bốc đường kính 800 mm dày 7 mm và vỉ ống đỡ dày 30 mm, đảm bảo an toàn dưới áp suất làm việc và áp suất chân không.
• Hoàn thành tính toán đồng bộ hệ thống thiết bị phụ trợ bao gồm thiết bị gia nhiệt dạng ống chùm diện tích 2,78 m² và tháp ngưng tụ baromet khô ngược chiều gồm 4 ngăn tiếp xúc.
• Đảm bảo độ bền cơ học cho toàn bộ hệ thống với tổng tải trọng đầy tải 1363,05 kg được phân bổ đều qua 4 tai treo tiêu chuẩn có hệ số an toàn cao.

Đóng góp lớn nhất của công trình là cung cấp một bản thiết kế công nghệ và cơ khí có tính thực tiễn cao, cân bằng tối ưu giữa chi phí đầu tư và độ bền vật liệu trong môi trường ăn mòn kiềm mạnh. Hướng nghiên cứu tiếp theo trong 6 tháng tới là xây dựng thuật toán mô phỏng động lực học chất lưu CFD cho không gian ống tuần hoàn và thử nghiệm tích hợp bộ nén hơi cơ học MVR. Quý độc giả, kỹ sư và các doanh nghiệp có thể tham khảo áp dụng trực tiếp các kết quả tính toán chi tiết này nhằm nâng cao hiệu quả vận hành và chế tạo hệ thống cô đặc công nghiệp.

Trích đoạn nội dung tài liệu

Hoang Minh Nam ĐỒ ÁN MÔN HỌC QUÁ TRÌNH VÀ THIẾT BỊ SVTH: Ngô Trần Hoàng Dương (60800371) Hoc ky 1 Nam hoc 2011 - 2012 MUC LUC LOI NOI DAU PHAN I. TONG QUAN I NHIEM VU CUA DO AN Il. GIGI THIEU VE NGUYEN LIEU II. KHÁI QUÁT VẺ CÔ ĐẶC 1.

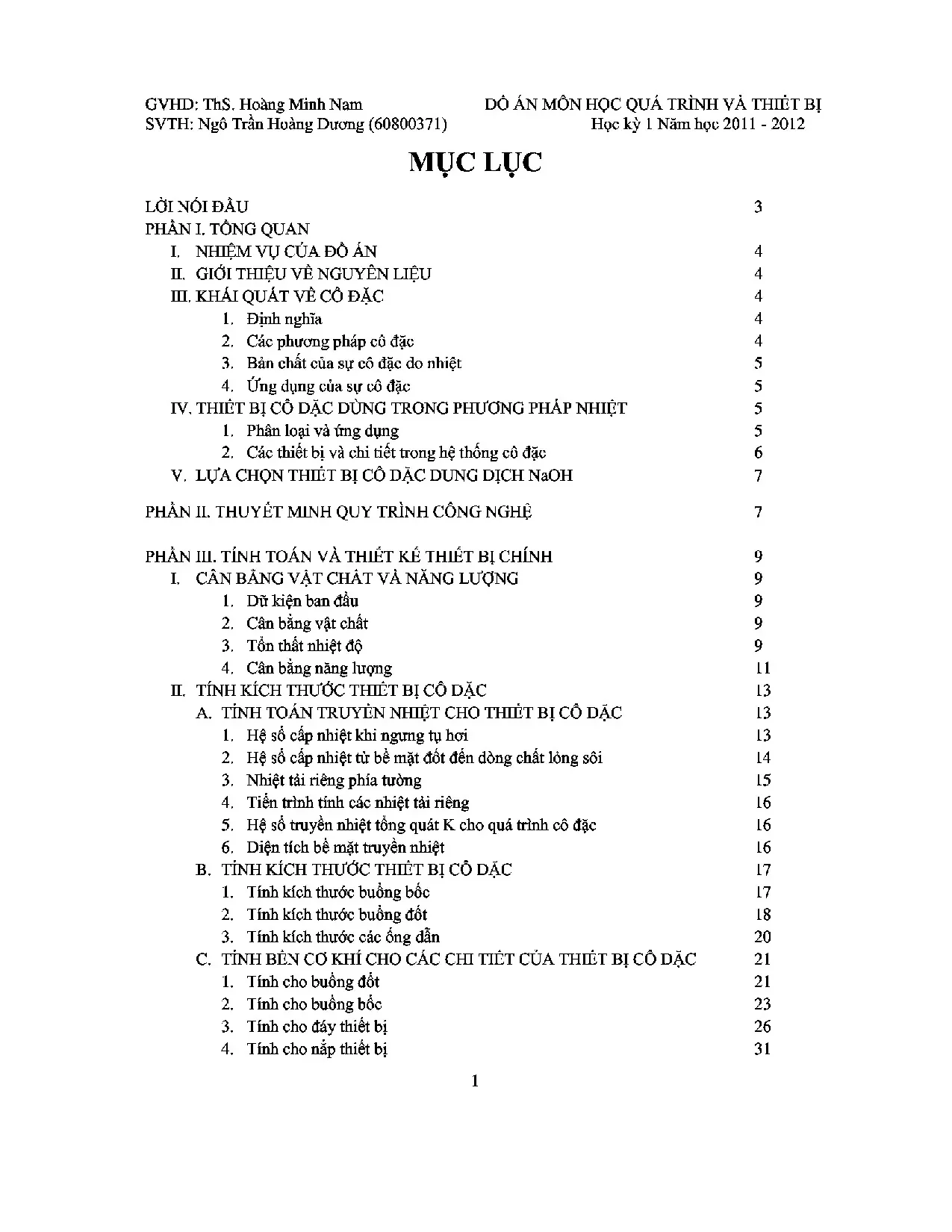

Cac phương pháp cô đặc 3. Bản chất của sự cô đặc do nhiệt 4. Ứng dụng của sự cô đặc IV. THIẾT BỊ CÔ ĐẶC ĐÙNG TRONG PHƯƠNG PHÁP NHIỆT 1.
