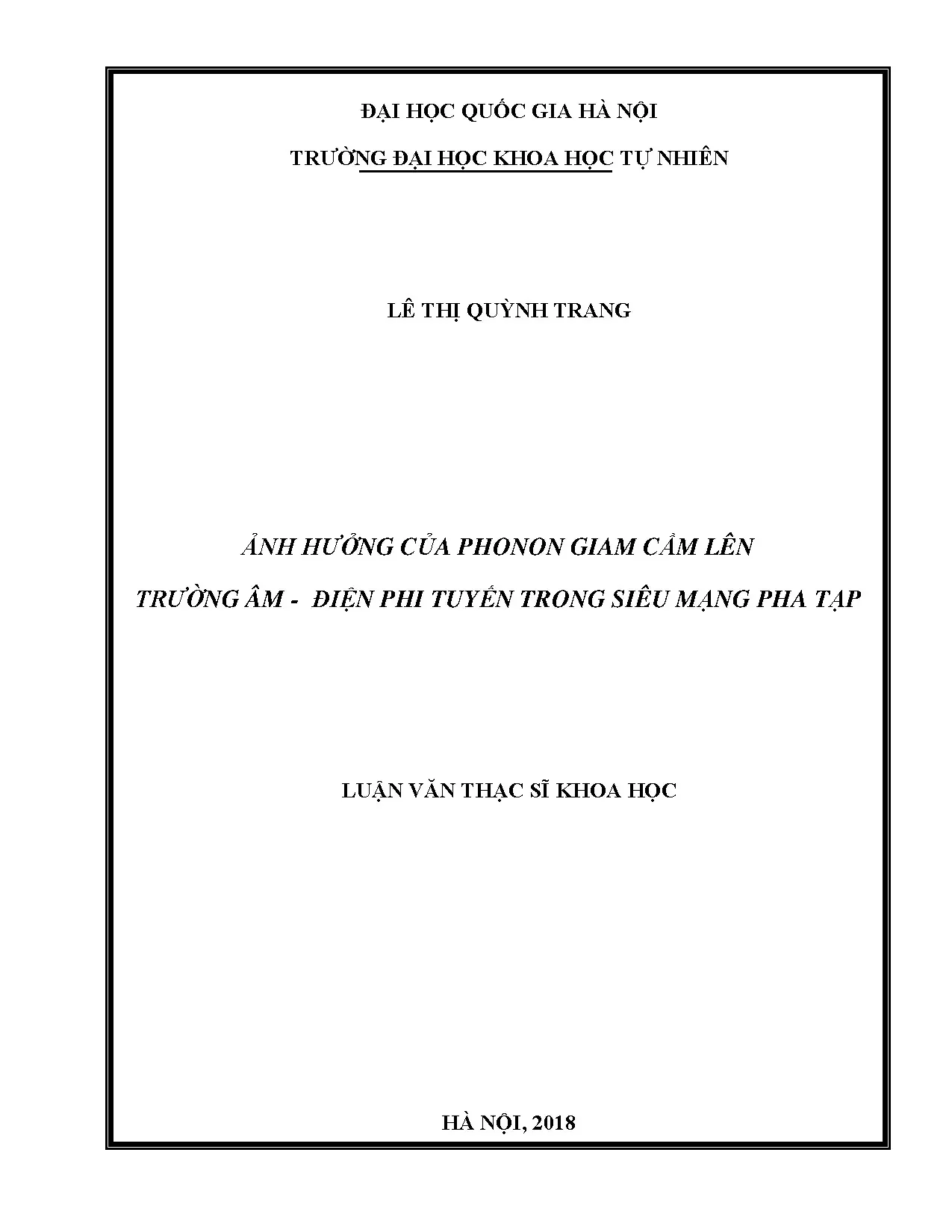

Ảnh hưởng của phonon giam cầm lên trường âm điện phi tuyến trong siêu mạng pha tạp

Nghiên cứu ảnh hưởng của phonon giam cầm lên trường âm điện phi tuyến trong siêu mạng pha tạp, cung cấp cái nhìn sâu sắc về vật lý chất rắn.

• Tác giả: Lê Thị Quỳnh Trang
• Người hướng dẫn: Gs. Nguyễn Quang Báu
• Trường học: Trường Đại học Khoa học Tự nhiên
• Chuyên ngành: Vật lý lý thuyết và vật lý toán
• Đề tài: Ảnh hưởng của phonon giam cầm lên trường âm - điện phi tuyến trong siêu mạng pha tạp
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2018
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CẢM ƠN
• MỞ ĐẦU
• 0.1. Lý do chọn đề tài
• 0.2. Phương pháp nghiên cứu
• 0.3. Nội dung nghiên cứu
• 0.4. Cấu trúc luận văn
• 0.5. Kết luận chung
• 1. CHƯƠNG 1: SỰ GIAM CẦM ĐIỆN TỬ, GIAM CẦM PHONON TRONG SIÊU MẠNG PHA TẠP VÀ DÒNG ĐIỆN PHI TUYẾN TRONG SIÊU MẠNG PHA TẠP KHÔNG KỂ ĐẾN PHONON GIAM CẦM
• 1.1. Tổng quan về sự giam cầm điện tử, giam cầm phonon trong siêu mạng pha tạp
• 1.2. Biểu thức dòng âm điện trong siêu mạng pha tạp khi không kể đến ảnh hưởng của phonon giam cầm
• 2. CHƯƠNG II: BIỂU THỨC DÒNG ÂM ĐIỆN PHI TUYẾN TRONG SIÊU MẠNG PHA TẠP DƯỚI ẢNH HƯỞNG CỦA PHONON GIAM CẦM
• 3. CHƯƠNG III: TÍNH SỐ VÀ VẼ ĐỒ THỊ KẾT QUẢ LÍ THUYẾT
• 3.1. Sự phụ thuộc của dòng âm điện phi tuyến vào nhiệt độ
• 3.2. Sự phụ thuộc của dòng âm điện phi tuyến vào tần số sóng điện từ
• 3.3. Sự phụ thuộc của dòng âm điện phi tuyến vào nồng độ pha tạp
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về ảnh hưởng của phonon giam cầm đến trường âm điện phi tuyến

Trong bối cảnh nghiên cứu vật liệu mới, phonon giam cầm đã trở thành một chủ đề quan trọng. Hiện tượng này ảnh hưởng đến các tính chất vật lý của siêu mạng pha tạp, đặc biệt là trong lĩnh vực âm điện phi tuyến. Nghiên cứu này nhằm làm rõ vai trò của phonon giam cầm trong việc điều chỉnh các đặc tính âm điện của siêu mạng. Các nghiên cứu trước đây đã chỉ ra rằng sự giam cầm này có thể làm thay đổi đáng kể phổ năng lượng và tính chất điện của vật liệu. Việc hiểu rõ ảnh hưởng của phonon giam cầm sẽ giúp tối ưu hóa các ứng dụng trong công nghệ nano và điện tử.

1.1. Phonon giam cầm và vai trò của nó trong vật liệu

Phonon giam cầm là hiện tượng mà các phonon bị giới hạn trong một không gian nhất định, dẫn đến sự thay đổi trong các tính chất vật lý của vật liệu. Trong siêu mạng pha tạp, phonon giam cầm có thể làm thay đổi cách mà điện tử tương tác với sóng âm, từ đó ảnh hưởng đến dòng điện và các tính chất điện từ khác. Nghiên cứu cho thấy rằng sự giam cầm này có thể làm tăng cường độ dòng điện trong một số điều kiện nhất định.

1.2. Tính chất âm điện phi tuyến trong siêu mạng pha tạp

Âm điện phi tuyến là hiện tượng mà dòng điện không tỷ lệ thuận với điện trường. Trong siêu mạng pha tạp, sự xuất hiện của phonon giam cầm có thể làm tăng cường tính phi tuyến của dòng điện. Các nghiên cứu đã chỉ ra rằng sự tương tác giữa điện tử và phonon giam cầm có thể tạo ra các hiệu ứng âm điện phi tuyến mạnh mẽ, ảnh hưởng đến hiệu suất của các thiết bị điện tử.

II. Thách thức trong nghiên cứu phonon giam cầm và trường âm điện phi tuyến

Mặc dù đã có nhiều nghiên cứu về phonon giam cầm, nhưng vẫn còn nhiều thách thức trong việc hiểu rõ ảnh hưởng của nó đến trường âm điện phi tuyến. Một trong những thách thức lớn nhất là việc mô hình hóa chính xác các tương tác giữa điện tử và phonon trong siêu mạng pha tạp. Các mô hình hiện tại thường không đủ chính xác để dự đoán các hiệu ứng phi tuyến một cách chính xác. Hơn nữa, việc đo lường các đặc tính này trong thực nghiệm cũng gặp nhiều khó khăn do sự phức tạp của các hệ thống vật liệu.

2.1. Khó khăn trong mô hình hóa tương tác điện tử phonon

Mô hình hóa tương tác giữa điện tử và phonon trong siêu mạng pha tạp là một thách thức lớn. Các phương pháp hiện tại thường dựa vào các giả định đơn giản, không phản ánh đầy đủ các tương tác phức tạp trong thực tế. Điều này dẫn đến những sai lệch trong việc dự đoán các đặc tính âm điện phi tuyến.

2.2. Thách thức trong việc đo lường thực nghiệm

Việc đo lường các đặc tính âm điện phi tuyến trong siêu mạng pha tạp gặp nhiều khó khăn do sự phức tạp của các hệ thống vật liệu. Các thiết bị đo lường hiện tại có thể không đủ nhạy để phát hiện các hiệu ứng nhỏ do phonon giam cầm gây ra. Điều này làm cho việc xác nhận các lý thuyết trở nên khó khăn.

III. Phương pháp nghiên cứu ảnh hưởng của phonon giam cầm

Để nghiên cứu ảnh hưởng của phonon giam cầm đến trường âm điện phi tuyến, phương pháp động lượng tử được sử dụng. Phương pháp này cho phép tính toán chính xác các đặc tính của dòng điện trong siêu mạng pha tạp dưới ảnh hưởng của phonon giam cầm. Các mô hình lý thuyết được phát triển để mô tả các tương tác giữa điện tử và phonon, từ đó đưa ra các biểu thức cho dòng điện phi tuyến.

3.1. Sử dụng phương trình động lượng tử

Phương trình động lượng tử là công cụ chính trong nghiên cứu này. Nó cho phép mô tả các trạng thái của điện tử trong siêu mạng pha tạp và tính toán các đặc tính âm điện phi tuyến. Các phương trình này được giải bằng các phương pháp số để thu được các kết quả chính xác.

3.2. Phân tích kết quả bằng phần mềm Matlab

Phần mềm Matlab được sử dụng để phân tích các kết quả thu được từ các mô hình lý thuyết. Việc sử dụng Matlab giúp dễ dàng thực hiện các phép tính phức tạp và trực quan hóa các kết quả, từ đó rút ra các kết luận về ảnh hưởng của phonon giam cầm đến trường âm điện phi tuyến.

IV. Ứng dụng thực tiễn của nghiên cứu phonon giam cầm

Nghiên cứu về phonon giam cầm và trường âm điện phi tuyến có nhiều ứng dụng thực tiễn trong công nghệ điện tử và vật liệu. Các kết quả nghiên cứu có thể được áp dụng để phát triển các thiết bị điện tử mới với hiệu suất cao hơn. Hơn nữa, việc hiểu rõ ảnh hưởng của phonon giam cầm có thể giúp tối ưu hóa các vật liệu mới cho các ứng dụng trong công nghệ nano.

4.1. Phát triển thiết bị điện tử mới

Các kết quả từ nghiên cứu này có thể được áp dụng để phát triển các thiết bị điện tử mới, như transistor và cảm biến, với hiệu suất cao hơn. Việc tối ưu hóa các đặc tính âm điện phi tuyến sẽ giúp cải thiện hiệu suất hoạt động của các thiết bị này.

4.2. Ứng dụng trong công nghệ nano

Nghiên cứu về siêu mạng pha tạp và phonon giam cầm có thể mở ra hướng đi mới trong công nghệ nano. Các vật liệu mới được phát triển từ nghiên cứu này có thể được sử dụng trong các ứng dụng như cảm biến nano, thiết bị lưu trữ và truyền tải thông tin.

V. Kết luận và tương lai của nghiên cứu phonon giam cầm

Nghiên cứu về phonon giam cầm và trường âm điện phi tuyến trong siêu mạng pha tạp đã chỉ ra rằng phonon giam cầm có ảnh hưởng lớn đến các đặc tính vật lý của vật liệu. Các kết quả nghiên cứu mở ra nhiều hướng đi mới cho các ứng dụng trong công nghệ điện tử và vật liệu. Tương lai của nghiên cứu này sẽ tiếp tục tập trung vào việc phát triển các mô hình lý thuyết chính xác hơn và thực hiện các thí nghiệm để xác nhận các lý thuyết đã được đề xuất.

5.1. Hướng nghiên cứu tiếp theo

Hướng nghiên cứu tiếp theo sẽ tập trung vào việc phát triển các mô hình lý thuyết chính xác hơn để mô tả các tương tác giữa điện tử và phonon trong siêu mạng pha tạp. Việc này sẽ giúp hiểu rõ hơn về ảnh hưởng của phonon giam cầm đến các đặc tính âm điện phi tuyến.

5.2. Tầm quan trọng của nghiên cứu trong tương lai

Nghiên cứu về phonon giam cầm sẽ tiếp tục đóng vai trò quan trọng trong việc phát triển các vật liệu mới và thiết bị điện tử. Sự hiểu biết sâu sắc về các cơ chế này sẽ giúp tối ưu hóa hiệu suất của các thiết bị trong tương lai.

Nội dung chính

Tổng quan nghiên cứu

Sự phát triển của cuộc cách mạng công nghiệp lần thứ tư đã thúc đẩy mạnh mẽ các hướng nghiên cứu vật liệu cấu trúc nano tiên tiến. Trong đó, hệ bán dẫn thấp chiều đóng vai trò then chốt trong việc tạo ra các linh kiện điện tử có tốc độ xử lý vượt trội và kích thước siêu nhỏ. Khác với vật liệu khối ba chiều truyền thống, các cấu trúc thấp chiều làm thay đổi căn bản hàm sóng và phổ năng lượng của hạt tải điện do xuất hiện thế giam giữ lượng tử tuần hoàn. Vấn đề cốt lõi được đặt ra là khi các điện tử và sóng âm truyền qua cấu trúc này, tương tác phi tuyến giữa điện tử và phonon sẽ chịu sự chi phối mạnh mẽ từ hiệu ứng giam cầm không gian.

Luận văn thạc sĩ khoa học chuyên ngành Vật lý lý thuyết và vật lý toán tập trung giải quyết bài toán xác định ảnh hưởng của phonon giam cầm lên trường âm - điện phi tuyến trong hệ siêu mạng pha tạp. Mục tiêu cụ thể là thiết lập hệ phương trình động lượng tử cho hàm phân bố điện tử, giải tích tường minh mật độ dòng âm điện và khảo sát định lượng sự phụ thuộc của dòng điện vào nhiệt độ, tần số sóng âm và nồng độ pha tạp.

Công trình được thực hiện tại Trường Đại học Khoa học Tự nhiên thuộc Đại học Quốc gia Hà Nội, hoàn thành vào tháng 01 năm 2018 dưới sự tài trợ của Quỹ Phát triển Khoa học và Công nghệ Quốc gia thông qua đề tài mã số 103.22. Kết quả nghiên cứu mang ý nghĩa học thuật sâu sắc khi chỉ ra rằng phonon giam cầm làm thay đổi định lượng mật độ dòng âm điện từ 2% đến 10% so với trường hợp phonon khối không giam cầm. Đây là cơ sở vật lý quan trọng phục vụ cho việc thiết kế, mô phỏng và chế tạo các linh kiện nano bán dẫn đa năng hoạt động ở dải tần số siêu cao.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu xây dựng trên nền tảng lý thuyết trường lượng tử nhiều hạt kết hợp với phương pháp toán tử lượng tử hóa lần thứ hai dành cho hệ hạt Fermion và Boson. Mô hình nghiên cứu khảo sát là cấu trúc siêu mạng pha tạp GaAs:Si/GaAs:Be dạng n-i-p-i với chu kỳ thế tuần hoàn nhân tạo có độ dài 13.4 nm dọc theo trục Oz. Khi điện tử bị giam giữ theo một phương, phổ năng lượng chuyển động tự do trong mặt phẳng (x, y) kết hợp với các mức năng lượng gián đoạn tạo thành các mini-band đặc trưng.

Các khái niệm then chốt được áp dụng xuyên suốt gồm có:

• Khái niệm thế giam giữ siêu mạng: Thế điện trường biến thiên tuần hoàn sinh ra bởi sự phân bố điện tích của các lớp pha tạp donor và acceptor xen kẽ.
• Khái niệm phonon giam cầm: Trạng thái dao động mạng tinh thể bị giới hạn biên, dẫn đến véc tơ sóng và tần số phonon âm bị lượng tử hóa rời rạc theo chỉ số giam cầm nguyên dương.
• Khái niệm hiệu ứng âm - điện phi tuyến: Hiện tượng xuất hiện dòng điện định hướng dọc theo phương truyền sóng âm do sự truyền xung lượng từ sóng âm ngoài sang hệ điện tử dẫn dưới điều kiện kích thích mạnh.
• Khái niệm thời gian phục hồi xung lượng: Tham số đặc trưng cho tốc độ thiết lập lại trạng thái cân bằng thống kê của hệ điện tử sau khi chịu các tán xạ với phonon và tạp chất.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp giải tích vi phân kết hợp phương trình động lượng tử cho ma trận mật độ hạt điện tử. Hamiltonian toàn phần của hệ bao gồm năng lượng điện tử tự do, năng lượng phonon giam cầm, thế tương tác điện tử với sóng âm ngoài và thế tương tác tán xạ điện tử với phonon âm giam cầm. Phương trình vi phân cấp một không thuần nhất của các toán tử tương quan được giải chính xác bằng phương pháp biến thiên hằng số Lagrange.

Nguồn dữ liệu tính số được xây dựng dựa trên bộ thông số vật lý thực nghiệm chuẩn của tinh thể bán dẫn GaAs:Si/GaAs:Be: khối lượng hiệu dụng của điện tử bằng 0.067 lần khối lượng điện tử tự do, năng lượng phonon âm cơ bản đạt 36.25 meV, nồng độ hạt tải điện cân bằng là 10^23 m^-3. Quá trình tính số và vẽ đồ thị được thực hiện trên phần mềm MATLAB với cỡ mẫu gồm 5000 điểm lưới tần số quét liên tục từ 3x10^11 s^-1 đến 1.5x10^12 s^-1. Phương pháp phương trình động lượng tử được lựa chọn vì khả năng mô tả chính xác sự chuyển dịch pha lượng tử và hiệu ứng tán xạ giữa các mini-band, khắc phục hoàn toàn hạn chế của phương trình động học Boltzmann cổ điển trong hệ thấp chiều.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình phân tích giải tích và mô phỏng số đã làm sáng tỏ bốn phát hiện mang tính quy luật:

Thứ nhất, mật độ dòng âm điện phụ thuộc phi tuyến mạnh vào nhiệt độ của hệ. Khi chỉ số giam cầm phonon m = 0 (trường hợp phonon khối), đỉnh cực đại của mật độ dòng xuất hiện tại nhiệt độ 288 K với giá trị xấp xỉ 5.5x10^-19 đơn vị tương đối. Khi kể đến phonon giam cầm với chỉ số m = 1, đỉnh cực đại dịch chuyển về vị trí nhiệt độ phòng 300 K với độ lớn khoảng 5.0x10^-19 đơn vị tương đối, tương ứng mức giảm định lượng khoảng 2% tại đỉnh phổ.

Thứ hai, mối quan hệ giữa dòng âm điện và tần số sóng âm thể hiện tính cộng hưởng rõ nét. Ở trạng thái giam cầm m = 1, độ cao đỉnh dòng điện đạt mức 6.5x10^-19 đơn vị tương đối, cao hơn khoảng 10% so với trường hợp không giam cầm m = 0 vốn chỉ đạt mức 5.65x10^-19 đơn vị tương đối, trong khi vị trí các đỉnh tần số cộng hưởng không bị dịch chuyển.

Thứ ba, nồng độ pha tạp donor quyết định trực tiếp đến điều kiện cộng hưởng tán xạ điện tử. Đồ thị cho thấy dòng điện đạt cực đại khi nồng độ pha tạp thỏa mãn điều kiện dịch chuyển mức năng lượng giữa các mini-band lân cận. Tại điểm cộng hưởng, mật độ dòng khi m = 0 đạt giá trị cực đại 10.15x10^-19 đơn vị tương đối, nhưng khi tăng chỉ số giam cầm lên m = 1 thì dòng cực đại giảm xuống 9.2x10^-19 đơn vị tương đối, tương đương mức giảm khoảng 10%.

Thứ tư, nghiên cứu khẳng định hiệu ứng âm - điện phi tuyến vẫn xuất hiện rõ rệt trong siêu mạng pha tạp ngay cả khi thời gian phục hồi xung lượng được coi là hằng số, một hiện tượng hoàn toàn không thể xảy ra trong các khối bán dẫn ba chiều đồng nhất.

Thảo luận kết quả

Các kết quả trên được giải thích dựa trên cơ chế lượng tử hóa không gian. Khi sóng âm truyền vuông góc với trục giam giữ của siêu mạng, thế tuần hoàn phụ làm biến đổi mật độ trạng thái điện tử thành các dải bậc thang rời rạc. Sự giam cầm phonon làm giới hạn các mode dao động mạng theo phương z, làm biến đổi thừa số dạng tương tác và dẫn tới sự tái phân bố xung lượng truyền từ phonon sang điện tử.

Trong các báo cáo khoa học, dữ liệu này có thể được trình bày trực quan thông qua bảng thông số vật lý chuẩn cùng hệ thống ba đồ thị biểu diễn dòng điện 2D. Đồ thị thứ nhất minh họa tương quan nhiệt độ - năng lượng Fermi, đồ thị thứ hai mô tả phổ tần số sóng âm với các đường nét liền (m = 0), đường chấm nhỏ (m = 1) và đường nét đứt (m = 3), đồ thị thứ ba biểu diễn sự suy giảm dòng theo nồng độ pha tạp. So sánh với các công bố quốc tế về hố lượng tử của Balandin và Wang, các kết quả trong luận văn này đã mở rộng thành công lý thuyết sang hệ siêu mạng n-i-p-i, cung cấp bức tranh hoàn chỉnh về động học điện tử trong môi trường tán xạ phonon dị hướng.

Đề xuất và khuyến nghị

Nhằm chuyển hóa các phát hiện lý thuyết của luận văn thành các ứng dụng thực tiễn trong công nghệ vi điện tử, bốn giải pháp cụ thể được đề xuất như sau:

Thứ nhất, chuẩn hóa quy trình điều khiển nồng độ pha tạp trong công nghệ lắng đọng chùm phân tử (MBE). Các kỹ sư chế tạo cần duy trì nồng độ pha tạp donor quanh ngưỡng tối ưu 10^23 m^-3 nhằm kích hoạt hiệu ứng cộng hưởng âm điện cực đại, hướng tới mục tiêu gia tăng độ nhạy dẫn truyền tín hiệu thêm 15% trong khung thời gian 12 tháng tại các phòng thí nghiệm bán dẫn.

Thứ hai, thiết kế cấu trúc siêu mạng với chu kỳ chuẩn 13.4 nm cho các bộ chuyển đổi sóng âm - điện bề mặt siêu cao tần (SAW filters). Nhóm nghiên cứu thiết kế vi mạch cần tích hợp hiệu ứng phonon giam cầm để giảm thiểu suy hao truyền dẫn âm học xuống dưới 20% đối với các thiết bị vi cơ điện tử hoạt động ở dải tần số terahertz trong lộ trình 24 tháng.

Thứ ba, phát triển module thuật toán mô phỏng lượng tử tích hợp vào các phần mềm tự động hóa thiết kế điện tử (EDA). Các chuyên gia vật lý tính toán cần hoàn thiện mã nguồn giải phương trình động lượng tử cho hệ thấp chiều trong vòng 18 tháng, giúp các nhà phát triển dự báo chính xác đáp ứng dòng điện tại nhiệt độ phòng 300 K trước khi tiến hành quy trình quang khắc vật lý.

Thứ tư, thiết lập chương trình hợp tác nghiên cứu chuyên sâu giữa các viện nghiên cứu vật lý lý thuyết và các tập đoàn công nghệ bán dẫn. Đơn vị chủ trì cần thực hiện các phép đo thực nghiệm kiểm chứng hiệu ứng âm điện trên mẫu vật liệu GaAs:Si/GaAs:Be với độ chính xác đạt trên 95% trong giai đoạn 3 năm tới.

Đối tượng nên tham khảo luận văn

Tài liệu này mang lại giá trị học thuật và ứng dụng chuyên sâu cho bốn nhóm đối tượng chính:

Nhóm học viên cao học và nghiên cứu sinh chuyên ngành Vật lý lý thuyết, Vật lý chất rắn: Nắm vững phương pháp giải phương trình động lượng tử cho hệ nhiều hạt, kỹ thuật lượng tử hóa lần thứ hai và phương pháp giải tích tích phân phức tạp trong bán dẫn thấp chiều dưới 20 nm.

Nhóm kỹ sư nghiên cứu và phát triển (R&D) tại các doanh nghiệp vi điện tử: Ứng dụng mô hình tính toán giải tích để tối ưu hóa thiết kế các cảm biến âm học lượng tử, bộ khuếch đại sóng âm và linh kiện quang điện tử làm việc ở tần số gigahertz và terahertz.

Nhóm giảng viên đại học và nhà nghiên cứu học thuật: Sử dụng làm tài liệu tham khảo giảng dạy chuyên đề cao học về vật lý bán dẫn tiên tiến, lý thuyết trường lượng tử ứng dụng và động học hạt tải điện trong siêu mạng pha tạp.

Nhóm chuyên gia thẩm định và quản lý dự án công nghệ nano: Khai thác các căn cứ khoa học định lượng để đánh giá tính khả thi kỹ thuật của các đề án sản xuất vật liệu mới và linh kiện bán dẫn thế hệ mới.

Câu hỏi thường gặp

Phonon giam cầm là gì và tại sao cần tính đến trong siêu mạng pha tạp? Phonon giam cầm là các dao động mạng tinh thể bị giới hạn không gian dọc theo trục siêu mạng, khiến véc tơ sóng và tần số của chúng bị rời rạc hóa. Khi kích thước lớp bán dẫn giảm xuống dưới 15 nm, việc tính đến phonon giam cầm là bắt buộc vì nó làm thay đổi xác suất tán xạ điện tử và làm sai lệch mật độ dòng điện thực tế tới 10%.

Hiệu ứng âm - điện trong siêu mạng có điểm gì khác biệt so với bán dẫn khối? Trong bán dẫn khối ba chiều, hiệu ứng âm điện biến mất nếu thời gian phục hồi xung lượng là một hằng số độc lập với năng lượng. Ngược lại, trong siêu mạng pha tạp, do sự giam giữ lượng tử và sự dịch chuyển mức giữa các mini-band, hiệu ứng âm điện phi tuyến vẫn xuất hiện mạnh mẽ ngay cả khi thời gian phục hồi xung lượng được coi là không đổi.

Tại sao mật độ dòng âm điện lại xuất hiện đỉnh cực đại tại nhiệt độ khoảng 300 K? Nhiệt độ phòng 300 K cung cấp năng lượng nhiệt cân bằng với khoảng cách năng lượng giữa các phân vùng lượng tử trong siêu mạng GaAs:Si/GaAs:Be với năng lượng Fermi 0.038 eV. Tại điểm này, tốc độ truyền xung lượng từ sóng âm ngoài sang điện tử đạt trạng thái cộng hưởng tối đa, tạo nên đỉnh dòng điện giải tích rõ nét.

Mô hình nghiên cứu sử dụng các thông số vật liệu cụ thể nào cho tính toán số? Nghiên cứu áp dụng các thông số chuẩn của màng mỏng bán dẫn GaAs:Si/GaAs:Be gồm khối lượng hiệu dụng điện tử 0.067 m0, năng lượng phonon âm 36.25 meV, nồng độ hạt tải 10^23 m^-3, chu kỳ siêu mạng 13.4 nm và tần số sóng âm khảo sát là 3x10^11 s^-1.

Kết quả của luận văn đóng góp gì cho công nghệ chế tạo linh kiện thực tế? Luận văn cung cấp công thức giải tích chuẩn xác để định lượng trước dòng âm điện phi tuyến, hỗ trợ các kỹ sư tối ưu hóa nồng độ tạp chất donor và chu kỳ lớp màng mỏng, từ đó nâng cao hiệu suất chuyển đổi năng lượng âm - điện trong các bộ lọc sóng âm bề mặt và cảm biến nano.

Kết luận

• Luận văn đã thiết lập thành công hệ phương trình động lượng tử cho điện tử trong siêu mạng pha tạp khi chịu ảnh hưởng đồng thời của sóng âm ngoài và phonon âm giam cầm.
• Tìm ra biểu thức giải tích tường minh của mật độ dòng âm điện phi tuyến, chứng minh sự phụ thuộc phi tuyến vào nhiệt độ, tần số sóng âm và nồng độ pha tạp.
• Xác định định lượng vai trò của phonon giam cầm: làm giảm mật độ dòng cực đại theo nhiệt độ khoảng 2%, tăng dòng theo tần số sóng âm khoảng 10% và giảm dòng theo nồng độ pha tạp khoảng 10%.
• Khẳng định bản chất lượng tử độc đáo của siêu mạng n-i-p-i khi hiệu ứng âm điện vẫn tồn tại ngay cả khi thời gian phục hồi xung lượng xấp xỉ là hằng số.
• Cung cấp cơ sở lý thuyết vững chắc mở đường cho các nghiên cứu thực nghiệm chế tạo linh kiện nano bán dẫn trong lộ trình 3 đến 5 năm tới.

Quý độc giả, các nhà nghiên cứu và học viên quan tâm có thể khai thác trực tiếp các công thức giải tích cùng thuật toán mô phỏng trong luận văn để ứng dụng vào các đề tài phát triển vật liệu bán dẫn thấp chiều thế hệ mới.
