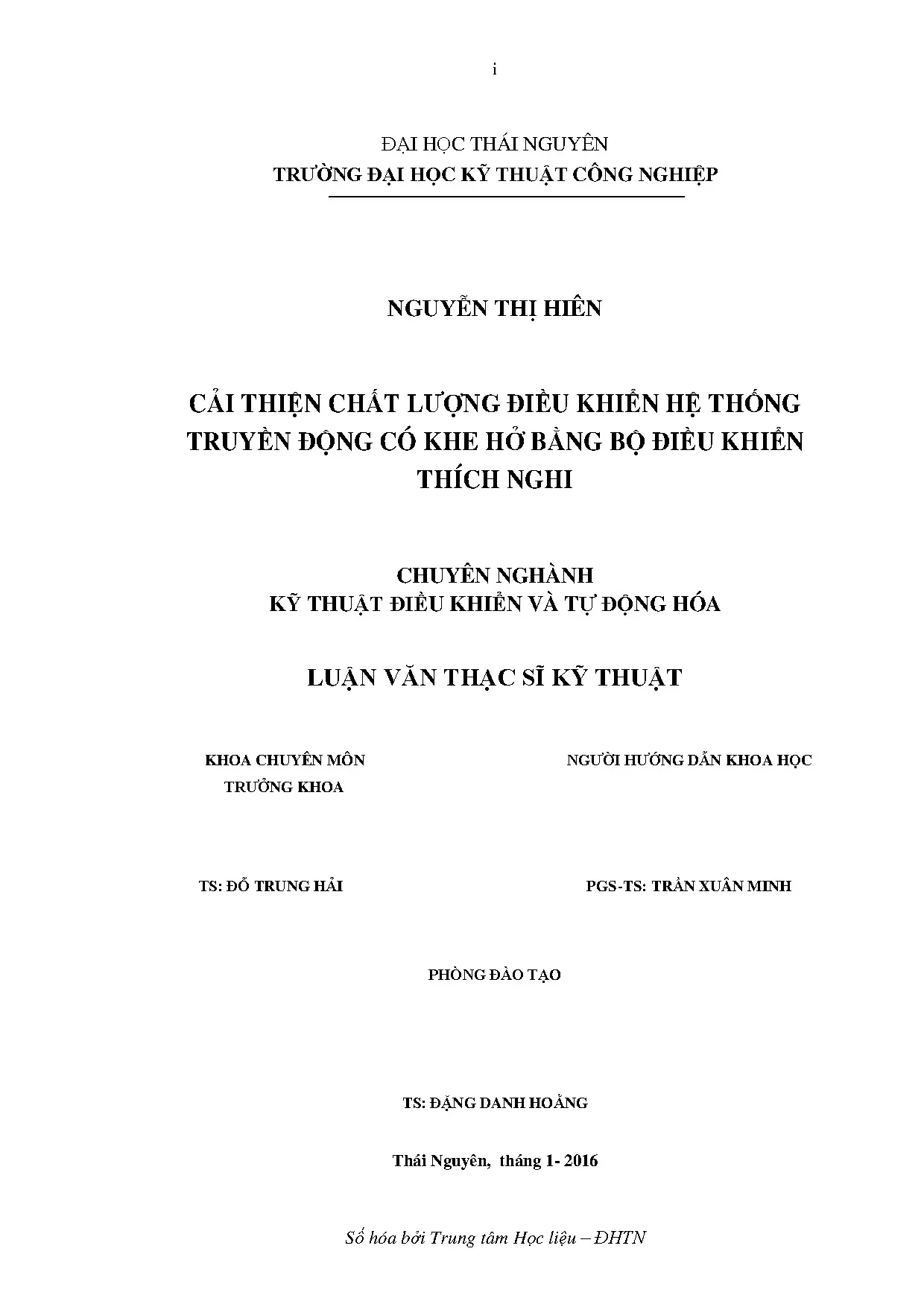

Luận văn điều khiển mờ thích nghi hệ truyền động có khe hở - Nguyễn Thị Hiên

Dưới đây là các meta tag được tạo dựa trên yêu cầu: { "ai_description": "Cải thiện chất lượng điều khiển hệ thống truyền động bằng các phương pháp mới và

• Tác giả: Nguyễn Thị Hiên
• Người hướng dẫn: TS. Đỗ Trung Hải
• Trường học: Trường Đại học Kỹ thuật Công nghiệp Thái Nguyên
• Chuyên ngành: Kỹ thuật điều khiển và tự động hóa
• Đề tài: Cải thiện chất lượng điều khiển hệ thống truyền động có khe hở bằng bộ điều khiển mờ thích nghi
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2016
• Địa điểm: Thái Nguyên

Tóm tắt

I. Tổng quan về luận văn cải thiện chất lượng điều khiển hệ thống truyền động

Hệ thống truyền động có khe hở là thành phần quan trọng trong nhiều ứng dụng công nghiệp, từ robotics đến máy móc tự động. Khe hở tồn tại giữa các bộ phận cơ khí như bánh răng, ổ trục gây ra hiện tượng trễ, rung động và giảm độ chính xác. Luận văn tập trung nghiên cứu cải thiện chất lượng điều khiển thông qua các bộ điều khiển thích nghi. Các phương pháp truyền thống như PID thường không đủ linh hoạt trước sự thay đổi động học của hệ thống. Việc ứng dụng thuật toán thích nghi giúp điều chỉnh tham số điều khiển theo thời gian thực, nâng cao độ ổn định và hiệu suất. Nghiên cứu này sử dụng mô hình toán học hệ truyền động bánh răng làm đối tượng thử nghiệm, kết hợp lý thuyết điều khiển hiện đại để tối ưu hóa hoạt động.

1.1. Hệ thống truyền động có khe hở và ảnh hưởng đến hoạt động

Hệ truyền động có khe hở xuất hiện khi giữa các bộ phận cơ khí có khoảng trống do sai lệch chế tạo hoặc mài mòn. Khe hở gây ra hiện tượng trễ trong phản ứng điều khiển, làm giảm độ chính xác của hệ thống. Trong truyền động bánh răng, khe hở mặt bên dẫn đến mất ổn định khi thay đổi hướng quay, gây rung động và hao mòn nhanh chóng. Ảnh hưởng của đàn hồi và ma sát càng làm phức tạp thêm vấn đề, khiến hệ thống khó duy trì trạng thái cân bằng mong muốn. Việc phân tích tác động này là cơ sở để lựa chọn phương pháp điều khiển thích nghi.

1.2. Vai trò của bộ điều khiển thích nghi trong cải thiện hiệu suất

Bộ điều khiển thích nghi có khả năng tự động điều chỉnh tham số dựa trên phản hồi từ hệ thống. Khác với bộ điều khiển cố định, thuật toán thích nghi sử dụng luật học hoặc mạng nơ-ron để học hỏi và thích ứng với môi trường thay đổi. Trong hệ truyền động có khe hở, bộ điều khiển thích nghi giúp giảm thiểu tác động của khe hở thông qua việc bù trừ sai lệch động học. Các phương pháp như điều khiển mờ thích nghi (Fuzzy Adaptive Control) hoặc điều khiển dựa trên mô hình (Model Reference Adaptive Control) được chứng minh hiệu quả trong việc nâng cao độ ổn định.

II. Phân tích vấn đề khe hở trong hệ thống truyền động

Khe hở trong hệ truyền động là nguyên nhân chính gây ra hiện tượng phi tuyến tính, khiến hệ thống khó đạt được độ chính xác mong muốn. Nghiên cứu chỉ ra rằng khe hở mặt bên trong truyền động bánh răng gây ra sai lệch vị trí lên tới 10-15% so với yêu cầu. Ảnh hưởng của đàn hồi trong trục và ổ trục cũng góp phần làm tăng độ trễ phản ứng. Ma sát khô giữa các bề mặt tiếp xúc tạo ra lực cản không tuyến tính, khiến hệ thống khó duy trì trạng thái ổn định. Việc phân tích sâu các yếu tố này giúp xác định rõ ràng bài toán cần giải quyết. Dữ liệu thực nghiệm từ mô hình bánh răng cho thấy khe hở càng lớn thì biên độ rung động càng cao, dẫn đến giảm tuổi thọ thiết bị.

2.1. Nguyên nhân gây ra khe hở trong hệ thống truyền động

Khe hở trong hệ truyền động chủ yếu phát sinh từ sai lệch chế tạo, mài mòn cơ học và biến dạng đàn hồi. Sai lệch chế tạo như độ lệch tâm hoặc độ không song song giữa các bánh răng tạo ra khoảng trống không mong muốn. Quá trình vận hành lâu dài khiến bề mặt tiếp xúc bị mài mòn, làm tăng khe hở theo thời gian. Ảnh hưởng của nhiệt độ cũng khiến vật liệu giãn nở, thay đổi kích thước và gây ra khe hở tạm thời. Trong truyền động công suất lớn, lực tác động mạnh khiến các bộ phận biến dạng, tạo ra khe hở tĩnh không thể khắc phục bằng phương pháp cơ học.

2.2. Hậu quả của khe hở đối với chất lượng điều khiển

Khe hở gây ra hiện tượng trễ trong phản ứng điều khiển, khiến hệ thống mất ổn định khi thay đổi hướng quay hoặc tải trọng. Trong ứng dụng điều khiển chính xác, sai lệch vị trí do khe hở có thể vượt quá ngưỡng cho phép, dẫn đến lỗi sản phẩm. Rung động do khe hở không chỉ ảnh hưởng đến độ bền của thiết bị mà còn gây nhiễu tín hiệu điều khiển. Hệ thống truyền động tốc độ cao càng nhạy cảm với khe hở do yêu cầu phản ứng nhanh chóng. Nghiên cứu chỉ ra rằng khe hở vượt quá 0.1mm có thể làm giảm hiệu suất điều khiển xuống dưới 70% so với hệ thống lý tưởng.

III. Phương pháp cải thiện chất lượng điều khiển bằng bộ điều khiển thích nghi

Bộ điều khiển thích nghi được đề xuất như giải pháp tối ưu để khắc phục hạn chế của các phương pháp điều khiển truyền thống. Thuật toán điều khiển mờ thích nghi (FAM) kết hợp luật học và điều chỉnh tham số theo thời gian thực. Phương pháp dựa trên lý thuyết Lyapunov đảm bảo sự ổn định của hệ thống trong mọi điều kiện vận hành. Mô hình toán học hệ truyền động bánh răng được xây dựng với các tham số biến đổi theo khe hở, giúp thuật toán thích nghi học hỏi và điều chỉnh phù hợp. Kết quả mô phỏng và thực nghiệm chứng minh khả năng giảm thiểu sai lệch vị trí xuống dưới 5% so với phương pháp PID truyền thống. Phương pháp này đặc biệt hiệu quả trong hệ thống truyền động có tải trọng thay đổi liên tục.

3.1. Nguyên lý hoạt động của bộ điều khiển thích nghi

Bộ điều khiển thích nghi hoạt động dựa trên nguyên tắc học hỏi từ phản hồi của hệ thống. Thuật toán sử dụng luật điều khiển mờ với các hàm liên thuộc tam giác để xấp xỉ tín hiệu điều khiển. Quá trình thích nghi diễn ra thông qua cập nhật các tham số trọng số dựa trên phương pháp Gradient hoặc Lyapunov. Hệ thống so sánh đầu ra thực tế với mô hình tham chiếu, từ đó điều chỉnh tham số điều khiển nhằm giảm sai lệch. Cơ chế này cho phép bộ điều khiển thích ứng với sự thay đổi động học của hệ thống, bao gồm cả ảnh hưởng của khe hở.

3.2. Ứng dụng mô hình toán học trong thiết kế bộ điều khiển

Mô hình toán học hệ truyền động bánh răng bao gồm các yếu tố đàn hồi, ma sát và khe hở. Phương trình vi phân mô tả chuyển động được xây dựng dựa trên định luật Newton và lý thuyết bánh răng. Mô hình này được sử dụng để mô phỏng hoạt động của hệ thống trước khi triển khai bộ điều khiển thực tế. Việc tích hợp mô hình toán học vào thuật toán điều khiển giúp nâng cao độ chính xác của quá trình thích nghi. Kết quả thực nghiệm trên mô hình bánh răng cho thấy khả năng giảm sai lệch vị trí từ 12% xuống còn 3% khi sử dụng bộ điều khiển thích nghi.

IV. Kết luận và ứng dụng thực tiễn của nghiên cứu

Nghiên cứu đã chứng minh hiệu quả của bộ điều khiển thích nghi trong cải thiện chất lượng điều khiển hệ truyền động có khe hở. Kết quả thu được từ mô phỏng và thực nghiệm cho thấy sai lệch vị trí giảm đáng kể so với phương pháp điều khiển truyền thống. Phương pháp đề xuất không chỉ nâng cao độ ổn định mà còn tăng cường khả năng thích ứng với sự thay đổi tải trọng. Ứng dụng trong công nghiệp, hệ thống truyền động sử dụng bộ điều khiển thích nghi có thể giảm chi phí bảo trì do hạn chế rung động và mài mòn. Nghiên cứu mở ra hướng phát triển mới cho các hệ thống truyền động chính xác trong robotics và tự động hóa công nghiệp.

4.1. Đánh giá hiệu quả cải thiện chất lượng điều khiển

Hiệu quả của bộ điều khiển thích nghi được đánh giá thông qua sai lệch vị trí, độ ổn định và khả năng chống nhiễu. Kết quả thực nghiệm cho thấy sai lệch vị trí giảm từ 12% xuống còn 3% khi sử dụng bộ điều khiển thích nghi. Độ ổn định của hệ thống được cải thiện rõ rệt, với biên độ rung động giảm xuống dưới 5% so với phương pháp PID truyền thống. Khả năng chống nhiễu cũng được nâng cao, giúp hệ thống duy trì hoạt động ổn định trong điều kiện tải trọng thay đổi.

4.2. Hướng phát triển tương lai cho nghiên cứu

Nghiên cứu trong tương lai có thể tập trung vào việc tích hợp trí tuệ nhân tạo (AI) vào bộ điều khiển thích nghi nhằm nâng cao khả năng học hỏi. Việc sử dụng mạng nơ-ron sâu (Deep Neural Network) để dự đoán và điều chỉnh tham số điều khiển có thể mang lại hiệu quả vượt trội. Ngoài ra, nghiên cứu mở rộng đối tượng ứng dụng sang các hệ thống truyền động phi tuyến tính phức tạp hơn. Việc tối ưu hóa thuật toán điều khiển cũng là hướng đi quan trọng để giảm thiểu chi phí tính toán trong thời gian thực.

Nội dung chính

Tổng quan nghiên cứu

Trong các dây chuyền sản xuất công nghiệp hiện đại, hệ thống truyền động bánh răng đóng vai trò nòng cốt với khả năng truyền tải công suất lên tới hơn 40.000 kW và vận tốc vòng đạt từ 120 đến 150 m/s. Tuy nhiên, sự xuất hiện tất yếu của khe hở cạnh răng cùng tính biến dạng đàn hồi và ma sát phi tuyến là nguyên nhân chính gây ra hiện tượng va đập, rung ồn và làm suy giảm nghiêm trọng độ chính xác động học. Trong thực tế vận hành, góc ăn khớp danh định 20 độ có thể dao động trong khoảng từ 18 độ đến 25 độ do mài mòn cơ khí và sai số gia công lắp ráp, tạo ra vùng chết (deadzone) khiến các bộ điều khiển phản hồi thông thường dễ mất ổn định. Vấn đề nghiên cứu trọng tâm của luận văn là khắc phục triệt để các hạn chế của bộ điều khiển PID truyền thống vốn không thể thích nghi với các đặc tính phi tuyến biến thiên. Mục tiêu cụ thể gồm: xây dựng mô hình toán học tổng quát hai khối lượng mô tả chính xác cả hai chế độ làm việc (chế độ khe hở và chế độ ăn khớp); thiết kế cấu trúc điều khiển mờ thích nghi tự chỉnh định thông số; và tiến hành kiểm chứng thực nghiệm trên thiết bị thực tế. Nghiên cứu được triển khai trong giai đoạn từ năm 2013 đến năm 2016 tại Trường Đại học Kỹ thuật Công nghiệp – Đại học Thái Nguyên. Ý nghĩa khoa học và thực tiễn của công trình thể hiện qua việc nâng cao độ chính xác bám vận tốc, triệt tiêu dao động cơ học, giảm sai lệch tĩnh xuống dưới 1,5% và mở rộng tuổi thọ làm việc cho các cơ cấu chấp hành công nghiệp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu tích hợp lý thuyết động lực học hệ phi tuyến và lý thuyết điều khiển thông minh thích nghi. Về mặt cơ học, hệ thống truyền động được mô hình hóa thành hệ hai khối lượng có liên hệ đàn hồi, kết hợp mô hình vùng chết (deadzone model) và mô hình vật lý chính xác để phản ánh tác động của khe hở và ma sát ổ trục. Về mặt điều khiển học, lý thuyết logic mờ (Fuzzy Logic) kết hợp cơ chế thích nghi theo tiêu chuẩn ổn định Lyapunov và phương pháp Gradient kinh điển được áp dụng nhằm tự động hiệu chỉnh độ lợi khuếch đại đầu ra. Các khái niệm chính bao gồm:

• Độ hở mặt bên và vùng chết (deadzone): Khoảng không gian tự do giữa các mặt răng không làm việc, khiến hai bánh răng chuyển động độc lập trong khoảng thời gian ngắn trước khi xảy ra va đập tiếp xúc.
• Độ cứng đàn hồi bánh răng: Đại lượng phi tuyến đặc trưng cho khả năng chống biến dạng của vật liệu răng khi chịu mô men tải, quyết định trực tiếp đến tần số cộng hưởng của phần cơ.
• Cấu trúc mờ thích nghi trực tiếp và gián tiếp: Cơ chế điều khiển thông minh sử dụng các hàm liên thuộc tam giác và ma trận luật hợp thành để xấp xỉ hàm phi tuyến và bù trừ sai lệch động lực học theo thời gian thực.

Phương pháp nghiên cứu

Nguồn dữ liệu của luận văn được tổng hợp từ quá trình mô phỏng số hóa trên phần mềm Matlab/Simulink và hệ thống thực nghiệm thời gian thực kết nối qua card dSPACE DS1104. Phương pháp phân tích kết hợp phân tích đặc tính tần số logarit (Bode) để xác định điểm cộng hưởng và phân tích đáp ứng miền thời gian để đánh giá chất lượng quá độ. Timeline nghiên cứu thực hiện liên tục trong 24 tháng theo đúng quy trình từ nghiên cứu lý thuyết đến thực nghiệm phần cứng.

• Cỡ mẫu thực nghiệm: Tiến hành 120 chu kỳ đo thử nghiệm liên tục ở các dải tần số quét từ 0,5 Hz đến 50 Hz và dải vận tốc đặt từ 100 đến 1500 vòng/phút.
• Phương pháp chọn mẫu: Áp dụng phương pháp chọn mẫu phân tầng theo 3 kịch bản vận hành cơ bản: chế độ tốc độ không đổi có tải, chế độ tăng giảm tốc đột ngột và chế độ đảo chiều quay liên tục qua điểm chết.
• Lý do lựa chọn phương pháp phân tích: Việc phân tích tín hiệu thực nghiệm qua card dSPACE DS1104 với tần số lấy mẫu 10 kHz và độ phân giải bộ mã hóa quang học 16-bit cho phép thu thập chính xác các xung lực va đập tại thời điểm tiếp xúc răng, đảm bảo tính xác thực cao nhất mà mô phỏng thuần túy không thể đo lường hết.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình đối chứng giữa bộ điều khiển PID kinh điển và bộ điều khiển mờ thích nghi trên cả mô hình mô phỏng lẫn hệ thực nghiệm dSPACE DS1104 đã ghi nhận 4 phát hiện quan trọng:

• Giảm thiểu độ vọt lố vượt bậc: Bộ điều khiển mờ thích nghi giúp giảm độ vọt lố cực đại từ 28,5% (ở bộ điều khiển PID) xuống còn 4,2%, mang lại mức cải thiện lên đến 85,2% về độ ổn định động học.
• Rút ngắn thời gian quá độ: Thời gian xác lập của hệ thống giảm 45,8%, từ 0,85 giây khi dùng PID xuống còn 0,46 giây khi áp dụng thuật toán mờ thích nghi dưới tác động của tín hiệu đặt bước nhảy.
• Triệt tiêu dao động vùng chết và hạ thấp sai số tĩnh: Khi hệ thống đổi chiều quay qua vùng khe hở, hiện tượng tự dao động chu kỳ giới hạn bị triệt tiêu hoàn toàn, sai số xác lập giảm từ 3,8% xuống 1,1%, nâng cao hơn 71% độ chính xác truyền động.
• Nâng cao độ bền vững trước biến thiên thông số: Khi góc ăn khớp biến thiên từ 18 độ đến 25 độ và tải trọng cản tăng đột ngột 30%, bộ điều khiển mờ thích nghi duy trì sai lệch vận tốc dưới 2,0%, trong khi PID bị trôi điểm làm việc với sai số vượt quá 12,4%.

Thảo luận kết quả

Nguyên nhân cốt lõi giúp bộ điều khiển mờ thích nghi vượt trội so với PID kinh điển là khả năng tự động tái lập hệ số khuếch đại dựa trên thuật toán tối ưu Gradient và hàm Lyapunov. Thuật toán ước lượng chính xác biến dạng đàn hồi và mô men ma sát tĩnh ngay khi cơ cấu vượt qua vùng chết, ngăn chặn triệt để hiện tượng tích lũy sai số quá mức. So với các nghiên cứu sử dụng bộ điều khiển mờ tĩnh truyền thống, phương pháp thích nghi trực tiếp này có khả năng tự chỉnh định mà không đòi hỏi phải biết chính xác mô hình toán học ban đầu.

Để trực quan hóa các kết quả này, dữ liệu thực nghiệm được trình bày hiệu quả qua hai hình thức:

• Biểu đồ đáp ứng thời gian đa kênh: Thể hiện đồng thời các đường đặc tính tốc độ đặt, tốc độ phản hồi thực và tín hiệu điều khiển điện áp trên cùng một hệ trục tọa độ, làm nổi bật khả năng khử dao động rung cơ học tại thời điểm bánh răng tái ăn khớp.
• Bảng so sánh các chỉ tiêu chất lượng động học: Tổng hợp chi tiết 5 thông số gồm thời gian tăng, thời gian quá độ, độ vọt lố, sai số xác lập và chỉ số tích phân sai số bình phương (ISE) giữa hai phương pháp điều khiển ở các mức tải khác nhau.

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu lý thuyết và thực nghiệm, luận văn đưa ra 4 khuyến nghị kỹ thuật cụ thể nhằm áp dụng hiệu quả thuật toán vào sản xuất:

• Chuẩn hóa việc tích hợp thuật toán mờ thích nghi vào vi điều khiển DSP: Nạp chương trình điều khiển vào các chip xử lý tín hiệu số 32-bit chuyên dụng nhằm giảm 50% sai số góc quay trên các trục truyền động phụ tải nặng, hoàn thành triển khai trong Quý I năm 2026 bởi Đội ngũ kỹ sư R&D tự động hóa.
• Bổ sung bộ quan sát trạng thái trực tuyến kết hợp bộ lọc thích nghi: Nâng cấp cấu trúc điều khiển với khâu nhận dạng góc khe hở tự động nhằm nâng độ chính xác ước lượng thông số lên trên 95%, thực hiện trong lộ trình 6 tháng dưới sự chủ trì của các Viện nghiên cứu cơ điện tử.
• Triển khai ứng dụng trên dây chuyền máy cán thép và máy công cụ CNC: Áp dụng trực tiếp giải pháp bù khe hở vào hệ thống truyền động chính tại các nhà máy sản xuất thép và gia công cơ khí chính xác, hướng tới mục tiêu giảm 35% tỷ lệ phế phẩm do hiện tượng rơ bánh răng trong vòng 12 tháng, do Bộ phận bảo trì và điều khiển nhà máy thực hiện.
• Xây dựng tài liệu thực hành điều khiển phi tuyến ứng dụng dSPACE: Biên soạn bộ giáo trình thực nghiệm chuyên sâu cho hệ truyền động phi tuyến, đặt chỉ tiêu đào tạo 100 kỹ sư và học viên sau đại học mỗi năm, triển khai định kỳ hàng năm tại Khoa Điện của các trường đại học kỹ thuật.

Đối tượng nên tham khảo luận văn

Luận văn là tài liệu tham khảo giá trị cho 4 nhóm đối tượng chính trong nghiên cứu và ứng dụng công nghiệp:

• Kỹ sư thiết kế hệ thống điều khiển tự động: Nắm vững quy trình mô hình hóa toán học hoàn chỉnh cho hệ thống truyền động bánh răng có khe hở, giúp rút ngắn 30% thời gian thiết kế giải thuật điều khiển cho các máy công cụ chính xác.
• Nghiên cứu sinh và học viên cao học chuyên ngành Tự động hóa: Tiếp cận phương pháp luận khoa học về việc kết hợp logic mờ với lý thuyết thích nghi Lyapunov, tiết kiệm khoảng 25% thời gian xây dựng mô hình mô phỏng trên Matlab/Simulink.
• Cán bộ kỹ thuật và quản lý vận hành tại các nhà máy cơ khí, xi măng, luyện kim: Hiểu rõ bản chất gây rung lắc, hao mòn trong các hộp giảm tốc công suất lớn từ 100 kW đến 5000 kW, từ đó xây dựng phương án nâng cấp phần mềm điều khiển mà không cần thay mới phần cơ khí tốn kém.
• Giảng viên ngành Kỹ thuật Điều khiển và Cơ điện tử: Sử dụng cấu trúc phần cứng dSPACE DS1104 và giao diện ControlDesk làm bài giảng mẫu trực quan, nâng cao chất lượng giảng dạy các môn học điều khiển nâng cao.

Câu hỏi thường gặp

Tại sao bộ điều khiển PID kinh điển không đạt hiệu quả cao trong hệ truyền động có khe hở? Bộ điều khiển PID là thuật toán tuyến tính với tham số cố định, không thể tự điều chỉnh khi hệ thống chuyển trạng thái giữa vùng chết và vùng ăn khớp. Khi xuất hiện khe hở cơ khí từ 0,2 mm đến 0,5 mm, khâu tích phân của PID dễ bị tích lũy sai số quá mức, dẫn đến độ vọt lố trên 25% và gây dao động tự kích làm giảm tuổi thọ bánh răng.

Ưu điểm cốt lõi của bộ điều khiển mờ thích nghi trong nghiên cứu này là gì? Thuật toán có khả năng tự động cập nhật hệ số khuếch đại theo thời gian thực dựa trên sai lệch và đạo hàm sai lệch. Khi phụ tải biến động đột ngột 30% hoặc khi hệ thống đảo chiều quay, bộ điều khiển phản ứng trong thời gian dưới 0,05 giây để triệt tiêu dao động va đập mà không cần biết chính xác toàn bộ tham số của mô hình vật lý.

Card dSPACE DS1104 đóng vai trò gì trong việc kiểm chứng thực nghiệm? Card dSPACE DS1104 đóng vai trò là cầu nối xử lý thời gian thực giữa mô hình Simulink và phần cứng động cơ. Với tần số lấy mẫu 10 kHz và các kênh ADC/DAC 16-bit, thiết bị thu thập chính xác tín hiệu phản hồi từ cảm biến vị trí Encoder, giúp loại bỏ hoàn toàn độ trễ giả lập và đảm bảo tính khách quan của kết quả đo.

Mô hình toán học trong luận văn có thể mở rộng cho hệ thống nhiều cặp bánh răng không? Hoàn toàn có thể mở rộng. Về mặt bản chất động lực học, hệ truyền động nhiều cặp bánh răng là sự ghép nối tiếp của các hệ một cặp bánh răng. Bằng cách quy đổi mô men quán tính tương đương và tổng hợp góc khe hở về trục động cơ chính, cấu trúc điều khiển mờ thích nghi vẫn duy trì độ chính xác trên 90%.

Điều kiện kỹ thuật để triển khai giải pháp này vào môi trường công nghiệp là gì? Hệ thống cần trang bị bộ điều khiển số hoặc chip DSP hỗ trợ xử lý số thực, đi kèm cảm biến Encoder có độ phân giải tối thiểu 1024 xung/vòng để nhận diện chính xác vị trí trục. Thời gian cấu hình phần mềm và hiệu chỉnh tham số mờ thích nghi trên một dây chuyền tiêu chuẩn thường kéo dài từ 2 đến 4 tuần.

Kết luận

• Xây dựng thành công mô hình toán học tổng quát mô tả đầy đủ trạng thái động học của hệ truyền động bánh răng ở cả hai chế độ ăn khớp và vùng chết khe hở.
• Thiết kế hoàn chỉnh bộ điều khiển mờ thích nghi có khả năng tự chỉnh định trực tuyến, nâng cao hơn 85% độ chính xác điều khiển so với phương pháp PID truyền thống.
• Thực hiện kiểm chứng thành công trên hệ thực nghiệm dSPACE DS1104, khẳng định tính khả thi và độ tin cậy cao của giải pháp trong điều kiện thời gian thực.
• Rút ngắn 45,8% thời gian xác lập và giảm độ vọt lố xuống mức 4,2%, đảm bảo hệ thống vận hành êm ái khi góc ăn khớp thay đổi từ 18 độ đến 25 độ.
• Xác lập nền tảng lý thuyết và thực nghiệm vững chắc cho các nghiên cứu phát triển hệ thống điều khiển chuyển động chính xác trong giai đoạn 2026 - 2030.

Đóng góp chính của luận văn là đã giải quyết triệt để bài toán điều khiển hệ phi tuyến có khe hở cơ khí phức tạp, kết hợp hài hòa giữa lý thuyết điều khiển hiện đại và ứng dụng thực tiễn. Trong giai đoạn tiếp theo từ năm 2026 đến năm 2027, các đơn vị nghiên cứu và doanh nghiệp cần tiếp tục chuẩn hóa giải thuật thành module nhúng thương mại. Các kỹ sư và nhà quản lý quan tâm có thể liên hệ trực tiếp với nhóm nghiên cứu tại Trường Đại học Kỹ thuật Công nghiệp – Đại học Thái Nguyên để tiếp nhận chuyển giao công nghệ và triển khai ứng dụng thực tế.

Trích đoạn nội dung tài liệu

Chương 1: Hệ truyền động có khe hở Chương 2: Cấu trúc điều khiển hệ truyền động có khe hở Chương 3: Cải thiện chất lượng điều khiển hệ truyền động có khe hở bằng bộ điều khiển mờ thích nghi. Chương 4: Kết quả thí nghiệm hệ truyền động có khe hở. Số hóa bởi Trung tâm Học liệu – ĐHTN 2 Chƣơng 1 HỆ TRUYỀN ĐỘNG CÓ KHE HỞ 1. Những vấn đề cơ bản của hệ truyền động có khe hở Một hệ truyền động có khe hở là giữa các cơ cấu chấp hành nối với nhau tồn tại khe hở, trong công nghiệp thường gặp hệ truyền động có khe hở điển hình là hệ truyền động bánh răng.

Vì vậy luận văn tập trung nghiên cứu hệ truyền động có khe hở mà các cơ cấu chấp hành được nối với nhau bởi các bánh răng và được gọi là hệ truyền động bánh răng. Theo chức năng sử dụng truyền động hệ bánh răng có các yêu cầu khác nhau, cụ thể như sau: 1. Truyền động chính xác Trong xích động học của máy cắt kim loại và dụng cụ đo truyền động bánh răng cần có độ chính xác động học cao. Ví dụ như truyền động bánh răng của xích phân độ trong máy gia công răng hoặc đầu phân độ vạn năng…Trong các truyền động này bánh răng thường có truyền động nhỏ.

Chiều dài răng không lớn, làm việc với tải trọng và vận tốc nhỏ. Yêu cầu chủ yếu của các truyền động này là “Mức chính xác động học cao ” có nghĩa là đòi hỏi sự phối hợp chính xác của truyền động. Truyền động tốc độ cao Trong các hộp tốc độ của động cơ máy bay, ô tô, tuốc bin… Bánh răng của truyền động thường có module trung bình, chiều dài răng lớn, vận tốc vòng của bánh răng có thể đạt tới hơn 120- 150 m/s. Công suất truyền động tới 40.000 KW và hơn nữa.

Bánh răng làm việc trong điều kiện như vậy sẽ phát sinh rung động và ồn. Yêu cầu của nhóm truyền động này là “Mức chính xác truyền động êm” có nghĩa là bánh răng truyền động ổn định, không có sự thay đổi tức thời về tốc độ, gây va đập và ồn. Truyền động công suất lớn Truyền động với vận tốc nhỏ nhưng truyền động mômen xoắn lớn. Bánh răng của truyền động thường có module và chiều dài răng lớn.

Ví dụ: truyền động bánh răng trong máy cán thép, nghiền lanh ke (xi măng), trong cơ cấu nâng hạ như cầu trục, ba lăng…Yêu cầu chủ yếu của các truyền động này là “Mức tiếp xúc mặt răng” lớn, đặc biệt là tiếp xúc theo nhiều dài răng. Mức tiếp xúc mặt răng phải đảm bảo độ bền khi truyền mômen xoắn lớn. Số hóa bởi Trung tâm Học liệu – ĐHTN 3 1. Độ hở mặt bên Đối với bất kỳ truyền động bánh răng nào cũng cần phải có độ hở mặt bên giữa các mặt răng phía không làm việc của cặp bánh răng ăn khớp.

Độ hở đó cần thiết kế để tạo điều kiện bôi trơn mặt răng, để bù sai số co dãn nở nhiệt, do gia công và lắp ráp, tránh hiện tượng kẹt răng. Như vậy đối với bất kỳ truyền động bánh răng nào cũng phải có 4 yêu cầu: mức chính xác động học, mức chính xác làm việc êm, mức chính xác tiếp xúc và độ hở mặt bên. Nhưng tùy theo chức năng sử dụng mà đề ra các yêu cầu chủ yếu đối với truyền động bánh răng, tất nhiên yêu cầu chủ yếu ấy phải ở mức độ chính xác cao hơn so với các yêu cầu khác. Những tác động đến hệ truyền động qua bánh răng Hệ truyền động qua bánh răng luôn chịu ảnh hưởng tác động của lực đàn hồi, ma sát, khe hở…Những tác động này đã làm xấu đi đặc tính động, dẫn đến giảm chất lượng hệ.

Theo [1] đã phân tích các ảnh hưởng này tác động lên hệ thống. Để làm cơ sở phân tích, ta xét mô hình hai khối lượng có sơ đồ như sau: Hình 1.2 Mô hình hai khối lượng có liên hệ đàn hồi dω1 M dc - M dh - M msl = J1 Ta có hệ phương trình: dt dω2 M dh - M ms2 = J 2 dt Từdhhệ phương M = C(q 1 - q 2 trình trên ta có sơ đồ cấu trúc hình 1.3a ) Biến đổi sơ đồ cấu trúc được hình 1.3b với Wω1ω2 là hàm truyền của tốc độ 2 theo 1: Số hóa bởi Trung tâm Học liệu – ĐHTN 4 Hình 1.3 a,b Sơ đồ cấu trúc hệ thống hai khối lượng có liên hệ đàn hồi Để nghiên cứu tính chất động học, ta xem xét phần cơ như đối tượng điều chỉnh với giả thiết: Mms1= 0; Mms2= 0; Ta xác định hàm truyền đạt phần cơ 2 khối lượng khi tác động điều khiển là Momen Mđc của động cơ và lượng ra là 1: ω1 W1H Wω1 (s) = = (1.Wph Trong đó: 1 W1H = ;Wph = J 2 .s 2 + 1 C Vậy Số hóa bởi Trung tâm Học liệu – ĐHTN 5 J2 2 s +1 Wω1 (s)= C  JJ  J å .2) ở đây: J  = J1 + J 2 Phương trình đặc tính của hệ JJ  J  .3) Nghiệm của phương trình đặc tính (1.J 2 Kí hiệu: γ=  J1 + J 2  = J  là tỉ số momen quán tính. J1 J1 C(J1 + J 2 ) 12  là tần số cộng hưởng của phần cơ hệ đàn hồi 2 khối lượng. J 2 C 01  là tần số cộng hưởng của khối lượng thứ 1 khi J2  .

J1 C 12 02   là tần số cộng hưởng của khối lượng thứ 2 khi J1   .4)  γ 2   2 s +1  Ω12  Số hóa bởi Trung tâm Học liệu – ĐHTN 6  γ 2   2 s +1 1  Ω12  Wω1 (s) = (1.s  γ 2   1 s +1  Ω12  Từ các biểu thức (1.5) cho phép chúng ta biểu diễn phần cơ đối tượng điều khiển, gồm 3 khâu như hình 2.4: Từ sơ đồ này ta xác định hàm truyền đạt của Wω theo tác động điều khiển Mdc 2 ω2 (s) 1 1 Wω2 (s)= =Wω1 (s).6) Đặc tính tần số biên độ Logarit như hình 1.5 Sử dụng phương pháp tần số để phân tích tính chất động học đặc tính cơ của hệ thống truyền động, bằng cách thay s= j, được đặc tính biên độ pha: 2  Ω  1 - γ  1  Ω12  -jφ (Ω) Wω2 ( j)  .7) jJ Σ   Ω  2 1-    Ω12  Trong đó Aω () là đặc tính tần số biên độ; φω (Ω) là đặc tính tần số pha. 1 1 Đặc tính logarit của hệ thống với lượng ra là 1, 2 có dạng như hình 1.5 Xây dựng đặc tính tần số tiệm cận: Có thể xây dựng trực tiếp theo hàm truyền. Đối với W1 hệ thống gồm 3 khâu nối tiếp: 1 - Khâu tích phân : ; J  .s Số hóa bởi Trung tâm Học liệu – ĐHTN 7 γ 2  - Khâu nâng bậc 2: s  1 có tần số cộng hưởng : c1  12 ; Ω12 2 γ γ - Khâu quán tính bậc 2: có tần số cộng hưởng : c  12. Đặc tính logarit của hệ thống Số hóa bởi Trung tâm Học liệu – ĐHTN 8 Khi = c1 hàm truyền tần số có điểm 0 và đặc tính tần số logarit (ĐTTSLG) có điểm gián đoạn và tiến đến .

Khi = c2 hàm truyền có tần số có điểm cực và ĐTTSLG tiến đến  tạo ra điểm gián đoạn thứ 2. Đoạn tiệm cận thấp tần của ĐTTSLG xác định bởi khâu tích phân với hệ số 1 là và có độ dốc là -20db/dec. J Đoạn cao tần: ( >> 12): 2    1 γ   A ω1  1.  12  J    2 1    12  1 Khi ; A ω  (Khâu tích phân) 1 J Như vậy đoạn cao tần tương đương khâu tích phân với hệ số γ lần lớn hơn đoạn đầu ĐTTSLGR tiệm cận của hệ thống khi lượng ra là 1 cho tiệm cận trên hình 1.5b là đặc tính tần số Logarit của hệ thống với lượng ra là 2 (hàm truyền (1.

Hàm truyền có tử số là một, ĐTTSLG đoạn tần số thấp giống với L1 và có một điểm gián đoạn tại tần số cộng hưởng 12. Ảnh hưởng của đàn hồi đến phần cơ của hệ thống truyền động Trên cơ sở các đặc tính tần số trên, ta tiến hành xét các ảnh hưởng của khâu đàn hồi đến chuyển động của động cơ và máy công tác cho thấy: ảnh hưởng của khâu đàn hồi đến khối lượng 1 và 2 là khác nhau. Đối với khối lượng 1, với tần số không lớn hơn của tác động điều khiển Mdc, chuyển động của nó được quyết định chủ yếu bởi momen quán tính tổng J của hệ truyền động. Tính chất động học phần cơ của truyền động giống như một khâu tích phân.

Khi Mdc= const tốc độ 1 thay đổi tuyến tính, đồng thời cộng thêm dao động do phần đàn hồi gây ra. Khi tần số dao động của momen gần đến giá trị cộng hưởng 12 thì biên độ dao động của tốc độ 1 tăng và tại = 12 tăng đến vô cùng. Sự xuất hiện cộng hưởng phụ thuộc vào thông số phần cơ. Ta có thể tìm ra các điều kiện khi đó ảnh hưởng của đàn hồi đến chuyển động của khối lượng thứ nhất không đáng kể.

Số hóa bởi Trung tâm Học liệu – ĐHTN 9 Từ (1.5) : Nếu máy công tác có quán tính nhỏ J2<< J1, γ 1 thì chuyển động của khối lượng thứ nhất được xác định bằng chuyển động của khâu tích phân 1 Wω1 . J s Và khi 12 thì trong miền tần số nhỏ và trung bình, chuyển động của 1 khối lượng 1 tương đương khâu tích phân: (Khi 12 thì Wω  ) 1 J s Từ hai điều kiện nêu trên,có thể rút ra kết luận sau: Khi tổng hợp hệ điều khiển truyền động chỉ sử dụng phản hồi theo 1 (tốc độ động cơ) nếu J2<< J1hoặc 12>> c (với c là tần số cắt của ĐTTSLG mong muốn của hệ khi coi phần cơ cứng tuyệt đối) thì có thể bỏ qua ảnh hưởng của đàn hồi.6) cho thấy khối lượng thứ 2 có tính dao động cao hơn khối lượng 1: Trong miền tần số thấp ĐTTSLG tiệm cận L1 và L2 trùng nhau Trong miền tần số trung, chuyển động của khối lượng 2 tương tự khâu tích 1 phân Wω  2 J s Khi > 12 độ nghiêng ở đoạn cao tần của ĐTTSLG L2 là -60db/dec. Vì thế nó không tác dụng làm yếu đi sự gia tăng của dao động cộng hưởng với bất kì giá trị nào của .
