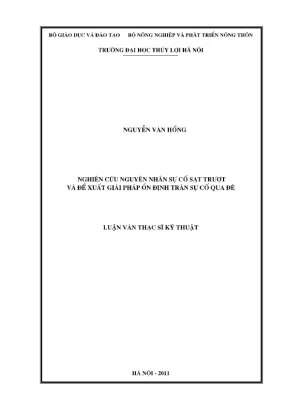

Luận án thạc sĩ: Nghiên cứu nguyên nhân sạt trượt và đề xuất giải pháp ổn định tràn sự cố qua đê

Luận án thạc sĩ nghiên cứu nguyên nhân sạt trượt đê, đề xuất giải pháp ổn định tràn sự cố, ứng dụng trong xây dựng công trình thủy.

• Tác giả: Nguyên Văn Hồng
• Người hướng dẫn: GS. Phạm Ngọc Khánh
• Trường học: Trường Đại học Thủy lợi
• Chuyên ngành: Xây dựng công trình thủy
• Đề tài: Nghiên Cứu Nguyên Nhân Sạt Trượt Và Giải Pháp Ổn Định Tràn Sự Cố Qua Đê
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2011
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CẢM ƠN
• MỤC LỤC
• 1. CHƯƠNG 1: TỔNG QUAN VỀ CÔNG TRÌNH VÀ SỰ CỐ XẢY RA
• 1.1. Giới thiệu chung về lưu vực sông Hoàng Long
• 1.2. Giới thiệu về dự án và công trình
• 1.3. Trận Lạc Khoái và sự cố xảy ra trong mùa mưa
• 2. CHƯƠNG 2: NGHIÊN CỨU, LỰA CHỌN PHƯƠNG PHÁP TÍNH TOÁN ỔN ĐỊNH
• 2.1. Phương pháp tính toán ổn định thấm
• 2.2. Phương pháp tính toán ổn định mái dốc
• 3. CHƯƠNG 3: ỨNG DỤNG TÍNH TOÁN KIỂM TRA ỔN ĐỊNH TRẠN LẠC KHOÁI VÀ ĐỀ XUẤT BIỆN PHÁP KHẮC PHỤC
• 3.1. Các thông số kỹ thuật tính toán
• 3.2. Tính toán thấm
• 3.3. Tính toán ổn định mái dốc
• 3.4. Những nguyên nhân gây sạt trượt và đề xuất biện pháp khắc phục
• 3.5. Đề xuất giải pháp ổn định tràn sự cố qua đê
• 4. CHƯƠNG 4: KẾT LUẬN VÀ KIẾN NGHỊ
• 4.1. Những kết quả đạt được của luận văn
• 4.2. Tồn tại của luận văn
• 4.3. Kiến nghị
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Giới thiệu về sạt trượt

Sạt trượt là hiện tượng đất hoặc đá bị trượt xuống dưới tác động của trọng lực, thường xảy ra ở những khu vực có địa hình dốc hoặc trong điều kiện thời tiết khắc nghiệt. Nguyên nhân sạt trượt có thể bao gồm sự thay đổi độ ẩm của đất, sự xói mòn do nước, hoặc sự tác động của con người như khai thác đất đai. Việc nghiên cứu nguyên nhân sạt trượt là rất quan trọng để đưa ra các biện pháp phòng ngừa và khắc phục hiệu quả. Theo tài liệu, nhiều công trình thủy lợi đã gặp sự cố do sạt trượt, gây thiệt hại lớn về kinh tế và môi trường. Do đó, việc phân tích và đánh giá nguyên nhân là cần thiết để đảm bảo an toàn cho các công trình này.

1.1. Tác động môi trường

Tác động của môi trường đến sạt trượt rất đa dạng. Các yếu tố như mưa lớn, lũ lụt, và sự thay đổi khí hậu có thể làm tăng nguy cơ sạt trượt. Nghiên cứu cho thấy, trong mùa mưa, mực nước sông dâng cao có thể dẫn đến xói mòn và mất ổn định đất. Tác động môi trường không chỉ ảnh hưởng đến cấu trúc đất mà còn đến các công trình xây dựng. Việc hiểu rõ về tác động môi trường giúp các kỹ sư và nhà quản lý đưa ra các giải pháp ổn định hiệu quả hơn cho các công trình thủy lợi.

II. Phân tích nguyên nhân sạt trượt

Phân tích nguyên nhân sạt trượt là bước quan trọng trong việc xác định các yếu tố gây ra sự cố. Các nguyên nhân chính bao gồm sự thay đổi độ ẩm của đất, áp lực nước trong đất, và sự xói mòn do dòng chảy. Nghiên cứu cho thấy, trong trường hợp của tràn Lạc Khoái, sự cố sạt trượt xảy ra do mưa lớn kéo dài, làm tăng áp lực nước và dẫn đến mất ổn định. Việc phân tích nguyên nhân không chỉ giúp xác định vấn đề mà còn cung cấp cơ sở cho việc đề xuất các biện pháp khắc phục. Các phương pháp phân tích hiện đại như mô hình hóa số và phân tích địa chất có thể được áp dụng để đánh giá chính xác hơn về tình trạng đất và nguy cơ sạt trượt.

2.1. Mô hình hóa sạt trượt

Mô hình hóa sạt trượt là một công cụ hữu ích trong việc dự đoán và phân tích nguy cơ. Các mô hình này sử dụng dữ liệu địa chất, khí tượng và thủy văn để xác định các khu vực có nguy cơ cao. Việc áp dụng công nghệ mô hình hóa giúp các nhà nghiên cứu có thể dự đoán được thời điểm và mức độ nghiêm trọng của sạt trượt. Điều này không chỉ giúp trong việc bảo vệ các công trình mà còn giảm thiểu thiệt hại cho cộng đồng. Các mô hình này cần được cập nhật thường xuyên để phản ánh chính xác tình hình thực tế.

III. Giải pháp ổn định tràn sự cố

Để khắc phục và ổn định các tràn bị ảnh hưởng bởi sạt trượt, cần áp dụng các giải pháp kỹ thuật phù hợp. Các biện pháp như gia cố nền đất, xây dựng hệ thống thoát nước hiệu quả, và sử dụng vật liệu xây dựng có độ bền cao là rất cần thiết. Nghiên cứu cho thấy, việc áp dụng các biện pháp kỹ thuật như gia cố bằng bê tông cốt thép có thể giúp tăng cường độ bền cho các công trình. Ngoài ra, việc quản lý rủi ro và lập kế hoạch ứng phó với thiên tai cũng đóng vai trò quan trọng trong việc bảo vệ các công trình thủy lợi.

3.1. Biện pháp kỹ thuật

Các biện pháp kỹ thuật để khắc phục sự cố sạt trượt bao gồm việc sử dụng các vật liệu xây dựng có khả năng chịu lực tốt và thiết kế các cấu trúc hỗ trợ. Việc gia cố nền đất bằng cách sử dụng cọc hoặc tường chắn có thể giúp ngăn chặn sự di chuyển của đất. Hệ thống thoát nước cũng cần được thiết kế hợp lý để giảm thiểu áp lực nước trong đất. Các biện pháp này không chỉ giúp ổn định tràn mà còn bảo vệ các khu vực lân cận khỏi các tác động tiêu cực của thiên tai.

IV. Quản lý rủi ro và kiến nghị

Quản lý rủi ro là một phần quan trọng trong việc bảo vệ các công trình thủy lợi khỏi sạt trượt. Cần có các chính sách và quy định rõ ràng để đảm bảo an toàn cho các công trình. Việc thường xuyên kiểm tra và đánh giá tình trạng của các công trình cũng rất cần thiết. Ngoài ra, cần có sự phối hợp giữa các cơ quan chức năng và cộng đồng trong việc ứng phó với thiên tai. Các kiến nghị về việc nâng cấp cơ sở hạ tầng và cải thiện hệ thống quản lý rủi ro sẽ giúp giảm thiểu thiệt hại do sạt trượt gây ra.

4.1. Kiến nghị về chính sách

Cần có các chính sách hỗ trợ cho việc nghiên cứu và phát triển công nghệ trong lĩnh vực xây dựng công trình thủy lợi. Việc đầu tư vào công nghệ mới và đào tạo nhân lực sẽ giúp nâng cao khả năng ứng phó với các sự cố sạt trượt. Ngoài ra, cần có các chương trình tuyên truyền để nâng cao nhận thức của cộng đồng về nguy cơ và biện pháp phòng ngừa. Các chính sách này không chỉ giúp bảo vệ các công trình mà còn đảm bảo an toàn cho người dân trong khu vực.

Nội dung chính

Tổng quan nghiên cứu

Lưu vực sông Hoàng Long, với diện tích khoảng 1.550 km², là hợp lưu của ba con sông chính: sông Bôi, sông Đập và sông Lạng. Đây là con sông lớn nhất tỉnh Ninh Bình, có chiều dài lưu vực 125 km và độ dốc trung bình 9,6%. Trong những năm gần đây, các công trình thủy lợi trên lưu vực này đóng vai trò quan trọng trong việc giảm nhẹ thiên tai, bảo vệ dân sinh và phát triển kinh tế - xã hội. Tuy nhiên, các sự cố công trình, đặc biệt là sự cố sạt trượt tràn Lạc Khoái trong mùa mưa lũ năm 2009, đã gây thiệt hại nghiêm trọng về kinh tế và xã hội, ảnh hưởng đến an toàn dân cư và hoạt động sản xuất nông nghiệp.

Mục tiêu nghiên cứu của luận văn là xác định nguyên nhân gây ra sự cố sạt trượt tràn Lạc Khoái thuộc dự án nâng cấp đê hữu sông Hoàng Long, tỉnh Ninh Bình, đồng thời đề xuất các giải pháp kỹ thuật nhằm ổn định và khắc phục sự cố này. Phạm vi nghiên cứu tập trung vào phân tích địa chất, thủy văn, tính toán ổn định mái đốc và bài toán thấm của tràn trong giai đoạn từ năm 2008 đến 2010, tại khu vực xã Gia Lạc, huyện Gia Viễn, tỉnh Ninh Bình. Nghiên cứu có ý nghĩa thiết thực trong việc nâng cao độ an toàn công trình thủy lợi, giảm thiểu thiệt hại do thiên tai và góp phần phát triển bền vững kinh tế - xã hội vùng hạ du sông Hoàng Long.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn áp dụng hai khung lý thuyết chính: lý thuyết thấm trong công trình thủy và lý thuyết ổn định mái đốc đất.

1. Lý thuyết thấm: Nghiên cứu vận động của nước trong môi trường đất đá theo định luật Darcy, với giả thiết đất là môi trường đồng nhất, đẳng hướng và dòng thấm ổn định. Phương pháp phần tử hữu hạn được sử dụng để giải bài toán thấm có áp, xác định áp lực nước lỗ rỗng, gradient thấm và lưu lượng thấm qua tràn. Bộ phần mềm GeoStudio 2004, đặc biệt là modul Seep/W, được ứng dụng để mô phỏng dòng thấm trong điều kiện thực tế phức tạp.

2. Lý thuyết ổn định mái đốc: Dựa trên khái niệm cân bằng giới hạn, phân tích trạng thái cân bằng của khối đất mái đốc tràn, xác định góc nội ma sát giới hạn và lực dính đất. Phương pháp phần tử hữu hạn kết hợp với modul Slope/W trong GeoStudio được sử dụng để tính toán kiểm tra ổn định mái đốc, đánh giá nguy cơ sạt trượt và đề xuất biện pháp gia cố.

Các khái niệm chính bao gồm: áp lực nước lỗ rỗng, gradient thấm, lưu lượng thấm, góc nội ma sát, lực dính đất, cân bằng giới hạn, và mô hình phần tử hữu hạn.

Phương pháp nghiên cứu

Nguồn dữ liệu chính bao gồm số liệu địa chất, thủy văn, kết cấu công trình và hiện trường tràn Lạc Khoái thu thập từ Ban chỉ huy phòng chống lụt bão tỉnh Ninh Bình và các cơ quan liên quan. Cỡ mẫu nghiên cứu là toàn bộ khu vực tràn Lạc Khoái và vùng phân lũ liên quan, với dữ liệu mưa lũ từ năm 2007 đến 2009.

Phương pháp phân tích gồm:

• Đánh giá sơ bộ sự cố dựa trên hồ sơ dự án và khảo sát hiện trường.
• Tính toán bài toán thấm bằng phương pháp phần tử hữu hạn sử dụng phần mềm Seep/W, mô phỏng dòng thấm có áp trong tràn.
• Phân tích ổn định mái đốc bằng phần mềm Slope/W, xác định các yếu tố gây mất ổn định.
• So sánh kết quả tính toán với các trận lũ lớn trong quá khứ (1985, 1996, 2007) để đánh giá ảnh hưởng thủy lực.
• Đề xuất các biện pháp kỹ thuật khắc phục dựa trên kết quả phân tích.

Timeline nghiên cứu kéo dài từ tháng 1/2010 đến tháng 12/2010, bao gồm thu thập dữ liệu, phân tích mô hình, kiểm tra hiện trường và hoàn thiện đề xuất giải pháp.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Nguyên nhân sạt trượt mái thượng lưu tràn Lạc Khoái: Sự cố xảy ra trong mùa mưa lũ tháng 6/2009 với chiều dài đoạn tràn bị sạt trượt khoảng 200 m. Nguyên nhân chính là do khảo sát địa chất nén chưa đầy đủ, vật liệu đắp tràn có hàm lượng cát, bụi đá sạn cao, hàm lượng sét thấp, dẫn đến đất bị tan rã khi thấm nước. Thi công không đảm bảo độ chặt theo thiết kế, tạo thành các lớp đất yếu phân tầng, làm mất ổn định mái đốc.

2. Kết quả tính toán thấm: Phương pháp phần tử hữu hạn cho thấy áp lực nước lỗ rỗng tại mái thượng lưu tăng cao trong mùa lũ, lưu lượng thấm qua tràn đạt khoảng 0,15 m³/s/m, gradient thấm vượt ngưỡng an toàn, góp phần làm giảm sức kháng của đất và gây sạt trượt.

3. Phân tích ổn định mái đốc: Tính toán bằng phần mềm Slope/W xác định hệ số an toàn mái đốc giảm xuống dưới 1,0 trong điều kiện mưa lũ cao điểm, đặc biệt tại các vị trí có lớp đất yếu và áp lực nước lỗ rỗng lớn. So sánh với các nghiên cứu tương tự cho thấy mức độ mất ổn định tương đương với các sự cố tràn khác trong khu vực.

4. Ảnh hưởng của vận hành tràn: Việc mở 24 khoang cửa tràn để phân lũ và vận hành tràn sự cố bằng máy xúc không kiểm soát được áp lực thấm và tải trọng đất, làm gia tăng nguy cơ sạt trượt. Thiết bị tiêu nước tại mái thượng lưu không hoạt động hiệu quả, dẫn đến nước thấm tích tụ.

Thảo luận kết quả

Nguyên nhân sạt trượt tràn Lạc Khoái là sự kết hợp của yếu tố địa chất phức tạp, vật liệu đắp không đạt yêu cầu và vận hành tràn chưa tối ưu. Kết quả mô phỏng thấm và ổn định mái đốc cho thấy áp lực nước lỗ rỗng đóng vai trò quan trọng trong việc giảm sức kháng đất, làm tăng nguy cơ mất ổn định. So với các trận lũ lớn trong quá khứ, sự cố năm 2009 xảy ra trong điều kiện mưa kéo dài và mực nước sông Hoàng Long biến động nhanh, làm gia tăng áp lực thủy lực lên tràn.

Dữ liệu có thể được trình bày qua biểu đồ áp lực nước lỗ rỗng theo thời gian, bản đồ phân bố gradient thấm và bảng hệ số an toàn mái đốc tại các vị trí khác nhau. Việc sử dụng phần mềm GeoStudio giúp mô phỏng chính xác các điều kiện thực tế, hỗ trợ đánh giá toàn diện nguyên nhân và đề xuất giải pháp.

Đề xuất và khuyến nghị

1. Gia cố mái đốc tràn Lạc Khoái: Thực hiện gia cố bằng vật liệu có hàm lượng sét cao, tăng độ chặt đất theo thiết kế, sử dụng biện pháp cọc bê tông cốt thép hoặc địa kỹ thuật để tăng cường ổn định mái đốc. Mục tiêu nâng hệ số an toàn lên trên 1,3 trong vòng 12 tháng, do Ban quản lý dự án phối hợp với đơn vị thi công thực hiện.

2. Cải thiện hệ thống tiêu nước: Lắp đặt và vận hành hiệu quả thiết bị tiêu nước tại mái thượng lưu để giảm áp lực nước lỗ rỗng, hạn chế thấm nước tích tụ. Thời gian hoàn thành trong 6 tháng, do đơn vị quản lý công trình chịu trách nhiệm.

3. Tối ưu hóa phương án vận hành tràn: Xây dựng quy trình vận hành tràn phân lũ và tràn sự cố khoa học, hạn chế mở cửa tràn đồng loạt, kết hợp theo dõi mực nước và áp lực thấm để điều chỉnh kịp thời. Áp dụng trong mùa mưa lũ tiếp theo, do Ban chỉ huy phòng chống lụt bão tỉnh chủ trì.

4. Theo dõi và giám sát liên tục: Thiết lập hệ thống quan trắc áp lực nước, chuyển vị mái đốc và lưu lượng thấm để giám sát diễn biến công trình sau gia cố. Thực hiện trong vòng 24 tháng, do Trung tâm quan trắc và đơn vị tư vấn kỹ thuật phối hợp thực hiện.

Đối tượng nên tham khảo luận văn

1. Các kỹ sư xây dựng công trình thủy: Nghiên cứu phương pháp tính toán thấm và ổn định mái đốc, áp dụng phần mềm GeoStudio trong thiết kế và kiểm tra an toàn công trình.

2. Cơ quan quản lý đê điều và phòng chống thiên tai: Sử dụng kết quả nghiên cứu để xây dựng quy trình vận hành tràn phân lũ, đề xuất biện pháp gia cố và giám sát công trình nhằm giảm thiểu rủi ro thiên tai.

3. Nhà nghiên cứu và sinh viên ngành xây dựng công trình thủy: Tham khảo khung lý thuyết, phương pháp phân tích và ứng dụng phần mềm trong xử lý sự cố công trình thủy lợi.

4. Chính quyền địa phương và các tổ chức phát triển nông thôn: Hiểu rõ tác động của sự cố tràn đến đời sống dân cư, từ đó phối hợp triển khai các giải pháp ổn định và phát triển kinh tế - xã hội vùng phân lũ.

Câu hỏi thường gặp

1. Nguyên nhân chính gây sạt trượt tràn Lạc Khoái là gì?
   Nguyên nhân chủ yếu là do vật liệu đắp tràn không đạt yêu cầu, địa chất phức tạp và áp lực nước lỗ rỗng tăng cao trong mùa mưa lũ, làm giảm sức kháng đất và gây mất ổn định mái đốc.

2. Phương pháp nào được sử dụng để tính toán thấm trong luận văn?
   Phương pháp phần tử hữu hạn với sự hỗ trợ của phần mềm GeoStudio modul Seep/W được sử dụng để mô phỏng dòng thấm có áp, xác định áp lực nước và lưu lượng thấm qua tràn.

3. Giải pháp nào được đề xuất để khắc phục sự cố?
   Gia cố mái đốc bằng vật liệu thích hợp, cải thiện hệ thống tiêu nước, tối ưu hóa phương án vận hành tràn và thiết lập hệ thống giám sát liên tục là các giải pháp chính.

4. Tại sao việc vận hành tràn lại ảnh hưởng đến sự cố?
   Việc mở cửa tràn đồng loạt và thiết bị tiêu nước không hoạt động hiệu quả làm tăng áp lực thấm và tải trọng đất, làm gia tăng nguy cơ sạt trượt.

5. Nghiên cứu này có thể áp dụng cho các công trình khác không?
   Có, phương pháp tính toán và giải pháp đề xuất có thể áp dụng cho các công trình thủy lợi tương tự có điều kiện địa chất và thủy văn phức tạp nhằm nâng cao độ an toàn và hiệu quả vận hành.

Kết luận

• Xác định rõ nguyên nhân sạt trượt tràn Lạc Khoái là do vật liệu đắp không đạt, khảo sát địa chất chưa đầy đủ và áp lực nước lỗ rỗng tăng cao trong mùa mưa lũ.
• Ứng dụng thành công phương pháp phần tử hữu hạn và phần mềm GeoStudio trong tính toán thấm và ổn định mái đốc, cung cấp kết quả chính xác và thực tiễn.
• Đề xuất các giải pháp kỹ thuật gia cố mái đốc, cải thiện hệ thống tiêu nước và tối ưu hóa vận hành tràn nhằm nâng cao độ an toàn công trình.
• Nghiên cứu có ý nghĩa khoa học và thực tiễn cao, góp phần giảm thiểu thiệt hại do thiên tai và phát triển bền vững vùng phân lũ sông Hoàng Long.
• Khuyến nghị triển khai giám sát liên tục và áp dụng kết quả nghiên cứu cho các công trình thủy lợi tương tự trong khu vực.

Tiếp theo, cần tiến hành thực hiện các giải pháp đề xuất và theo dõi hiệu quả trong các mùa mưa lũ tiếp theo để đảm bảo an toàn công trình và vùng hạ du. Các cơ quan quản lý và đơn vị thi công được khuyến khích phối hợp chặt chẽ trong quá trình triển khai.

Trích đoạn nội dung tài liệu

CHƯƠNG 1. TONG QUAN VỀ CÔNG TRÌNH VA SỰ CỐ XÂY RA Chương này giới thiệu vẻ lưu vực sông Hoàng Long, dự án và cong trình, đặc điểm làm việc của tràn Lạc Khoái và sự cố sảy ra ở trần sự cố, Vấn 48 cấp thiết cần nghiên cứu và ứng dụng cho thực tế 'CHƯƠNG 2. NGHIÊN COU, LUA CHỌN PHƯƠNG PHAP TÍNH TOÁN ON ĐỊNH. Chương nà tổng hợp các phương pháp tính toán ổn định về thấm, ổn inh về trượt mái đốc.

So sánh và lựa chọn phương pháp nghiên cứu, inh toán cho dé tài CHUONG 3. ÁP DỤNG TÍNH TOÁN KIEM TRA ON ĐỊNH TRAN LẠC KHOÁI VÀ ĐỂ XUẤT BIEN PHÁP ON ĐỊNH Dùng phương pháp tính toán ổn định đã lựa chọn, tính toán kiểm tra lại sự cố sat trượt trần Lạc Khoái và dé xuất biện pháp khắc phục. Dé xuất giải pháp ổn định tràn sự cố qua dé. KIEN NGHỊ VÀ KẾT LUẬN Nêu nên những kết quả đạt được trong quá trình nghiên cứu, tồn tại của luận văn và kiến ngh.

Chuyên ngành: Xây dựng công trình thủy. 3 Luận văn thạc sĩ kỹ thuật _ CHUONG 1 TONG QUAN VỀ CÔNG TRINH VÀ SỰ CỔ XÂY RA OTRAN LẠC KHOÁT 1. GIỚI THIỆU CHUNG VỀ LƯU VỤC SÔNG HOÀNG LONG [1] 1. Đặc điểm chung Lưu vực sông Hoàng Long với diện tích 1.550 km? (trong đó diện tích.

đá vôi là 295km”) là hợp lưu của 3 con sông: Sông Boi, sông Đập và sông Lạng. Sông Hoàng Long bắt nguồn từ vùng đổi núi của tỉnh Hoà Bình chảy qua 2 huyện Nho Quan và Gia Viễn tỉnh Ninh Bình để hợp lưu vào song Diy tại Gián Khẩu. Luu vực sông Hoàng Long dài 125km và rộng 15,5km, độ cao trung. bình lưu vực 173m, độ đốc trung bình lưu vực 9,6% và mật độ lưới sông O,81km/km*.

Chiều dai sông kể từ Hưng Thi đến Gián Khẩu là 63,2km và đoạn sông chảy qua khu Bắc Ninh Bình dài khoảng 10km. Đây là con sông. lớn nhất của tinh Ninh Bình, có chế độ thuỷ văn rất da dạng: + Mực nước mùa kiệt phụ thuộc vào nước dénh lên từ sông Đáy do ảnh hưởng thuỷ triéu và lượng nước bổ sung vào sông Đáy từ sông Đào Nam Định. + Mùa lũ, nước lũ từ thượng du đổ vẻ đến khu vực nghiên cứu thường bị đồn ứ do mực nước lũ trên sông Day.

Khi mực nước lũ trên sông Hoàng Long dang cao để bảo vệ hệ thống dé hạ du sông Hoàng Long thì phải phân ũ vào các khu phân chậm lũ. “Thời kỳ mùa lũ, sông Hoàng Long vừa bị tác động của lữ thượng nguồn của 3 nhánh: Song Boi, song Dap và sông Lạng dồn vẻ. Mặt khác còn chịu tác động rất lớn của lũ sông Day, lũ sông Hồng phân qua sông đào Nam Định. Tổ hợp của 3 dạng lũ này khá phức tạp, ít khi xuất hiện đồng bộ 3 dạng lũ lớn nhất, Nhưng thường gặp ở dang lũ trung bình và mức nước cao làm cản trở việc tiêu thoát lũ của sông Hoàng Long, nhất là 2 huyện Nho Quan và Gia Viễn.

Chuyên ngành: Xây dựng công trình thủy. h Luận văn thạc sĩ kỹ thuật 1. Hệ thống khu phán, chậm và ngập la 1. Khu thường xuyên chịu lit Bao gồm 5 xã huyện Nho Quan (Xích Thổ, Gia Son, Gia Lâm, Gia.

“Thuỷ, Phú Sơn và 1 phần xã Lạc Van) và vùng ngoài đê của các huyện Nho Quan và huyện Gia Viễn. Khu phân lũ sac Khoái Khu phan lũ sông Hoàng Long qua tràn Lạc Khoái gồm 12 xã trong đó có 4 xã thuộc huyện Gia Viễn (Gia Lạc, Gia Phong, Gia Sinh và Gia Minh), 8 xã thuộc Huyện Nho Quan (Thượng Hoà, Sơn Thành, Thanh Lạc, Sơn Lai, Quỳnh Lưu, Phú Sơn, Văn Phú và Văn Phương) với tổng diện tích tự nhiên là 9.530 ha, điện tích đất canh tác 5.169 ha, dân số trong vùng 55. Nước lũ vào khu phân lũ sau đó chảy vào sông Bến Đang sau đó chảy ra sông Đáy ở cửa Vac. Dung tích trữ của khu ở cao trình +4,0m khoảng 18 triệu mỀ nước, 1.

Khu chậm lũ Gia Tường- Đức Long Cham lũ sông Hoàng Long qua tràn Gia Tường và trần Đức Long. Khi phan lũ ảnh hưởng đến 3 xã với 2.609 ha tự nhiên, 1.576 hộ bị ngập sâu. Sau khi phân, nước lũ lại quay trở lại sông Hoàng Long qua các cống dưới dé và mực nước trong khu chậm lũ phụ thuộc vào mực nước sông Hoàng Long. Khu Đâm Cit Phan lũ từ sông Hoàng Long (tran Mai Phương) sang sông Bay (Cống Dich Long) qua khu vực Mai Phương - Đầm Cait - Dich Long.

Chuyên ngành: Xây dựng công trình thủy. $ Luận văn thạc sĩ kỹ thuật — “Chuyên ngành: Xây dựng công trình thủy. Luận văn thạc sĩ kỹ thuật 'Chuyên ngành: Xây dựng công trình thủy. hạc sĩ kỹ thuật BAN ĐỒ PHƯƠNG AN PHAN CHAM LŨ LƯU VỤC SÔNG HOANG LONG Chuyên ngành: Xây dựng công trình thủy.

8 Luận văn thạc sĩ kỹ thuật 1. Đặc điểm địa hình, địa chất của lưu vực sông Hoàng Long 1. Đặc điểm địa hình: Lim vực có địa hình da dang: Có vùng đổi núi, nữa đổi núi, đổi núi xen lần niộng trăng, đồng bằng. Diễn biến lòng sông phức tạp, có hướng đốc tạo hướng thoát nước chính ra sông Đáy, sông Càn và Biển.

Mat cất ngang sông Hoàng Long từ Bến Đế đến Gián Khẩu: “Chuyên ngành: Xây dựng công trình thủy. 9 Luận văn thạc sĩ kỹ thuật SDHLCÔOUNAGY Chuyên ngành: Xây đựng công trình thay Luận văn thạc sĩ kỹ thuật Chuyên ngành: Xây dựng công trình thủy. 40876532 100 Luận văn thạc sĩ kỹ thuật 200 700 KLJthạroácíi 600 ‘50 CLHsắonôàg-ta 400 300 200 100 + 6 ‘Chuyén ngành: Xây dựng công trình thủy. Luận văn thạc sĩ kỹ thuật soo 400 ÂLtvruê-ịí 300 CLHsắnoôgàta 200 100 “Chuyên ngành: Xây dựng công trình thủy.

Luận văn thạc sĩ kỹ thuật 600 YTktvLHsCrnoôêắưgàè-ịờaí 500 400 300 200 100 ‘Chuyén ngành: Xây dựng công trình thủy. Luận văn thạc sĩ kỹ thuật ‘50 CÂtLHshvnorắôag-uàịí 400 300 200 100 ‘Chuyén ngành: Xây dựng công trình thủy. Luận văn thạc sĩ kỹ thuật 4oo KCGTtvLHshắnoirôẩgaVá-ịạíum 350 300 250 200 4150 400 50 ‘Chuyén ngành: Xây dựng công trình thủy. Luận văn thạc sĩ kỹ thuật 300 KCGlTLHshắnoiẩôưgàau-tợ: 250 200 450 100 50 2 6 Chuyên ngành: Xây đựng công trình thay Luận văn thạc sĩ kỹ thuật 200 KCGHhLsoiầắnôẩag-ut 150 400 50 Chuyên ngành: Xây đựng công trình thay Luận văn thạc sĩ kỹ thuật 200 KCGlHLshắinoưôga-àutạ 150 400 so “Chuyên ngành: Xây dựng công trình thủy.

Luận văn thạc sĩ kỹ thuật 1. Dac điểm dia chất: Địa chất vùng nghiên cứu khá phức tap, chủ yếu là trim tích có 3 hệ chính: hệ Triát (T), hệ Neogen (N) và hệ Đệ Tứ (Q), - Hệ Triat (T) với oi xuất hiện trên điện rộng cả ở khu vực đồng bằng và hấu hết khu vực bán sơn địa, đổi núi. Trong khu vực đá vôi thường có nhiều hang nước, mỏ nước, nguồn sinh thuỷ và mất nước khó xác định. Việc tính toán thuỷ văn, phương án và kết cấu công trình là gặp nhiều khó khăn.

- Hệ Neogen Hệ ting Hang Mon (N/` - N;" hm), lộ ra một điện nhỏ khoảng vài km” ở gần ga Đồng Gi: Mặt cất hệ ting gồm 2 phân + Phân dưới gồm cuội kết, cát kết, day 100m, + Phần trên chủ yếu là bột kết xen cát kết và sét voi dày 100 - 150m, chứa 4 via than dang thấu kính có bẻ dày 0,1. Than khá rin chắc, giá trị công nghiệp hạn chế vì trữ lượng ít. - Hệ Đệ Tứ, bao gồm các hệ ting trầm tích, phân bố trên toàn tỉnh Ninh Bình, việc xây dựng công trình đều cẩn phải xem xét, xử lý do ổn định kém, độ mất nước lớn (do đất pha cát va dat cat). Tình hình ngập lụt Mưa sinh lũ trên sông Hoàng Long thường xảy ra vào tháng 9, tháng 10 muộn hơn lũ song Hồng, hiện tại đã nhỏ di nhiều do việc xây dựng các hổ chứa Suối Hai, Đồng Mô - Ngai Sơn va nhiều hổ chứa nhỏ khác.

Lũ sông Hoàng Long đồn vẻ hạ du sông Hoàng Long (Bắc Ninh Bình) rất nhanh song việc thoát ra lại phụ thuộc vào lũ song Hồng sang và lũ sông, ‘Day về cùng với thuỷ triều, thường chậm và bị dồn ứ lại duy trì mực nước cao cđài ngày tạo ra một khu vực ngập rộng lớn như là hổ chứa điều tiết (Xích Thổ, Gia Tường, Gia Thuỷ). Có những năm lũ lớn để bảo vệ cho hạ du buộc phải phan lũ vào khu hữu Hoàng Long. Theo số liệu thống ké từ năm 1960 đến nay, t trận lũ tháng 9/1985, 8/1996 và 10/2007 được xem là c: c trận lũ lớn nhất đã xuất hiện trên sông Hoàng Long và đã gây thiệt hại rất lớn cho Ninh Bình. Có thể nêu diễn biến các trận lũ lớn này như sau Chuyên ngành: Xây dựng công trình thủy.

20 Luận văn thạc sĩ kỹ thuật * Trận lũ lịch sử tháng 9/1985: Lượng mưa đo được tại Nho Quan 743 mm; Ninh Bình 503 mm; mực nước lớn nhất tại Bến DE là +5,24 m. Mặc dù đã phải phân, chậm lũ vào khu Gia Tường - Đức Long, hữu Hoàng Long nhưng dé tả Hoàng Long vẫn bị trần và vỡ. * Trận lũ tháng 9/1996: Mục nước đỉnh lũ tại Bến Để là +4,81 m. Da phải han lũ vào khu hữu Hoàng Long, khi mức nước sông Hoàng Long mấp mé đỉnh phần mềm đã được tôn cao của trần Lạc Khoái tới cao trình +4,7 m.

* Trận la tháng 10/2007: Do có mưa lớn ở thượng nguồn, gây lũ lớn trên sông Hoàng Long. Khi mực nước lũ trên sông Hoàng Long tại Bến Đế dat đến +4.40 m, lúc 17 giờ ngày 5/10/2007 đã phải xả lũ qua tran Gia Tường, Đức Long vào khu chậm lũ Gia Tường - Đức Long. Đến 21 giờ cùng ngày, mực nước tại Bến Để là +4,96 m phải xả lũ qua tràn Lạc Khoái và khu hữu Hoàng Long. Mực nước lũ tai Bến Đế tiếp tục lên đến đỉnh là +5,17 m lúc 0 giờ ngày 6/10/2007 và bất đầu hạ xuống, Một vài hình ảnh trước và sau vỡ trần Lạc Khoái trận lũ tháng 10/2007: Chuyên ngành: Xây dựng công trình thủy.

2 Luận văn thạc sĩ kỹ thuật Lực lượng quản Chuyên ngành: Xây dựng công trình thủy. Luận văn thạc sĩ kỹ thuật Va tran Lạc Khodi khi nước song Hoàng Long tran qua đỉnh đập So sánh giữa hai trận lũ tháng 9/1985 và trận lũ tháng 10/2007 cho thấy, trận lũ tháng 9/1985 do mưa lớn trên toàn lưu vực sông Day gây lên, còn trận lũ tháng 10/2007 do mưa lớn trên thượng nguồn sông Hoàng Long (tại Hưng ‘Thi lượng mưa 3 ngày đo được là 518 mm), mưa nội đồng lại không lớn tại "Nho Quan lượng mưa 3 ngày đo được là 146.0 mm, ở Ninh Bình là 84,4 mm.
