Tổng quan về luận án

Trong kỷ nguyên công nghiệp chế tạo cơ khí chính xác, việc gia công các chi tiết hình trụ đạt cấp chính xác siêu việt (dung sai dưới $1\ \mu\text{m}$) đóng vai trò then chốt nhưng luôn vấp phải rào cản kỹ thuật từ các máy tiện cơ và máy tiện CNC tiêu chuẩn. Các hệ thống truyền động truyền thống bằng vít me bi – đai ốc, ổ lăn và sống trượt thường chịu ảnh hưởng nặng nề bởi ma sát trượt, hiện tượng trượt dính (stick-slip), độ rơ khe hở cơ khí và biến dạng nhiệt, dẫn đến sai số định vị thực tế dao động trong khoảng $5\ \mu\text{m} - 20\ \mu\text{m}$. Để khắc phục dung sai này, quy trình gia công bắt buộc phải bổ sung nguyên công mài tinh cuối cùng, làm gia tăng đáng kể thời gian chu kỳ sản xuất, chi phí đầu tư thiết bị và diện tích nhà xưởng.

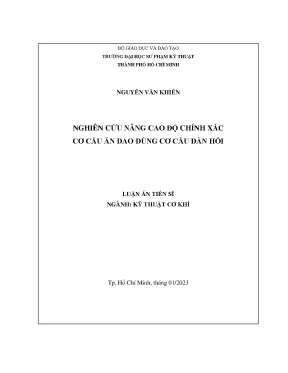

Luận án tiến sĩ kỹ thuật cơ khí với đề tài "Nghiên cứu nâng cao độ chính xác cơ cấu ăn dao dùng cơ cấu đàn hồi" do NCS. Nguyễn Văn Khiển thực hiện dưới sự hướng dẫn khoa học của PGS. Phạm Huy Hoàng và PGS. Phạm Huy Tuân tại Trường Đại học Sư phạm Kỹ thuật TP. Hồ Chí Minh (mã số chuyên ngành: 9520103 / 62520103) đã giải quyết triệt để bài toán này. Luận án đặt ra các câu hỏi và giả thuyết nghiên cứu cụ thể:

  1. Câu hỏi nghiên cứu 1 (RQ1): Làm thế nào để thiết kế một cơ cấu ăn dao vi định vị (Feed Drive Mechanism - FDM / Fast Tool Servo - FTS) nguyên khối triệt tiêu hoàn toàn ma sát và khe hở cơ khí nhằm đạt độ phân giải micro/nano?
  2. Câu hỏi nghiên cứu 2 (RQ2): Phương pháp mô hình hóa giải tích và thuật toán tối ưu hóa đa mục tiêu nào có thể cân bằng hoàn hảo giữa tỷ số khuếch đại chuyển vị, tần số dao động tự nhiên, độ cứng đầu vào và độ tin cậy kết cấu dưới các biến động ngẫu nhiên?
  3. Giả thuyết nghiên cứu 1 (H1): Tích hợp bộ kích động áp điện (Piezoelectric Actuator - PZT) với cơ cấu đàn hồi (CCĐH - Compliant Mechanism) lên bàn xe dao của máy tiện vạn năng thông thường cho phép tiện tinh đạt cấp chính xác gia công IT5 và độ nhám bề mặt $Ra < 0,4\ \mu\text{m}$, thay thế hoàn toàn nguyên công mài.
  4. Giả thuyết nghiên cứu 2 (H2): Hệ thống điều khiển vòng kín tối ưu hóa thông số PID bằng giải thuật di truyền (GA-PID) sẽ kiểm soát chuyển vị tức thời của mũi dao với sai số dưới $0,4\ \mu\text{m}$ ở chiều sâu cắt siêu tinh $a_p = 5\ \mu\text{m}$.

Dựa trên nền tảng lý thuyết mô hình khâu cứng tương đương (Pseudo-Rigid-Body Model - PRBM) của Larry L. Howell, phương pháp ma trận độ mềm (Compliance Matrix Method) và lý thuyết độ tin cậy First-Order Reliability Method (FORM), công trình đã phát triển thành công 2 kiểu cơ cấu ăn dao vi định vị chế tạo từ hợp kim nhôm Al-7075. Nghiên cứu thực nghiệm được triển khai đồng thời trên máy tiện vạn năng MAQ CD6241X100 và máy tiện CNC ECOCA SL-8 khi tiện tinh thép C45, mang lại tác động định lượng vượt bậc: sai số vị trí mũi dao giảm xuống dưới $0,4\ \mu\text{m}$, độ nhám bề mặt $Ra$ đạt $0,25\ \mu\text{m}$ và làm giảm đáng kể nhiệt độ vùng cắt, gia tăng tuổi thọ dụng cụ.

Literature Review và Positioning

Nghiên cứu về cơ cấu ăn dao vi định vị FTS và cơ cấu đàn hồi đã hình thành hai luồng học thuật chính trên thế giới:

  1. Luồng nghiên cứu cơ cấu truyền động vi định vị đa khâu truyền thống: Tập trung vào việc ứng dụng động cơ bước siêu chính xác hoặc động cơ tuyến tính kết hợp cảm biến quang. Tuy nhiên, các công trình của Bành Tiến Long (2008) hay các hệ thống FTS cơ khí cổ điển chỉ ra rằng sự hiện diện của khớp động học loại 4, loại 5 và khe hở ổ trục khiến hệ thống không thể triệt tiêu triệt để rung động tần số cao và sai số tích lũy vi mô.
  2. Luồng nghiên cứu cơ cấu đàn hồi nguyên khối (Compliant Mechanisms): Khởi xướng từ các nghiên cứu nền tảng của Howell & Midha (1994), Lobontiu (2002) và Smith (2000), khẳng định CCĐH chuyển động dựa trên sự biến dạng uốn đàn hồi của vật liệu nguyên khối, loại bỏ hoàn toàn ma sát trượt, không cần bôi trơn, không khe hở và đạt độ phân giải dịch chuyển vô hạn (infinite resolution).

Trong y văn quốc tế, hàng loạt tranh luận học thuật đã nổ ra xoay quanh sự đánh đổi (trade-off) giữa tỷ số khuếch đại chuyển vị ($R_{amp}$) và độ cứng vững/tần số dao động riêng ($f_n$) của cơ cấu:

  • Quan điểm 1 - Tối đa hóa chuyển vị: Nhóm tác giả Chen et al. (2016) đề xuất cơ cấu khuếch đại dùng khớp đàn hồi elip với hệ số khuếch đại lên tới 40 lần, tầm hoạt động $0,01\ \text{mm} - 0,08\ \text{mm}$, nhưng phải đánh đổi bằng tần số dao động riêng rất thấp và độ cứng suy giảm nghiêm trọng. Tương tự, Wang et al. (2013) chế tạo FTS hành trình $540\ \mu\text{m}$ nhưng tần số riêng chỉ đạt $321\ \text{Hz}$, cơ cấu 4 khâu bất đối xứng làm phát sinh chuyển vị ký sinh lớn và sai số điều khiển PID lên đến $6%$.
  • Quan điểm 2 - Tối đa hóa tần số đáp ứng động lực học: Zhu & Zhou (2011) thiết kế FTS tần số $2\ \text{kHz}$ nhưng hành trình chỉ đạt $10,25\ \mu\text{m}$ và trễ thời gian pha $19,5%$. Li & Ibrahim (2011) tạo FTS có $f_n = 1400\ \text{Hz}$ nhưng ứng suất cực đại tập trung lên tới $700\ \text{MPa}$ và thanh PZT chịu phản lực cắt trực tiếp, gây nguy cơ phá hủy mỏi gốm áp điện.

So sánh với các công trình quốc tế thực nghiệm gia công:

  • Liu et al. (2013) dùng FTS cắt kim cương với tần số riêng chỉ $109,6\ \text{Hz}$, chuyển vị ngang không mong muốn lên tới $3,4\ \mu\text{m}$, độ cứng trục cắt chỉ $74,76\ \text{N/mm}$, khiến hệ thống dễ rơi vào vùng cộng hưởng mất ổn định khi chịu tải cắt biến thiên.
  • Shalaby et al. (2017) chế tạo FTS đạt cấp chính xác IT5 và độ nhám $Ra = 0,45\ \mu\text{m}$ trên thép, nhưng chưa tích hợp mô hình tối ưu hóa độ tin cậy kháng biến động chế tạo.

Luận án của NCS. Nguyễn Văn Khiển định vị chính xác khoảng trống nghiên cứu (research gap) bằng cách: (1) Thiết lập chuỗi phương pháp luận khép kín từ PRBM đến CCĐH; (2) Giải quyết triệt để hiện tượng tập trung ứng suất và chuyển vị ký sinh; (3) Tích hợp tối ưu hóa độ tin cậy dựa trên phương pháp FORM kết hợp thuật toán NSGA-II và Entropy-TOPSIS; (4) Hiện thực hóa bằng việc cắt thử nghiệm thực tế trên cả máy tiện vạn năng và CNC trong điều kiện sản xuất cơ khí tại Việt Nam.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án mở rộng và làm phong phú hệ thống lý thuyết cơ cấu đàn hồi và tối ưu hóa kết cấu cơ khí chính xác thông qua các đóng góp then chốt:

  1. Mở rộng lý thuyết mô hình khâu cứng tương đương (PRBM) của Howell: Thiết lập mối quan hệ giải tích tường minh giữa mô hình động học khâu cứng 4 khâu/đòn bẩy vi sai với ứng xử đàn hồi phi tuyến của các khớp bản lề cung tròn đối xứng (circular flexure hinges) và khớp góc lượn (corner-filleted hinges).
  2. Phát triển mô hình giải tích độ cứng ma trận (Compliance Matrix Method): Xây dựng hệ phương trình ma trận truyền $6 \times 6$ mô tả chính xác ma trận mềm tổng thể của cơ cấu kiểu 2, cho phép dự báo độ cứng đầu vào ($K_{in}$), độ cứng đầu ra ($K_{out}$) và chuyển vị ký sinh theo phương không công tác ($y$-axis drift) dưới tác dụng của lực cắt động.
  3. Thiết lập khung toán học tối ưu hóa độ tin cậy kết cấu (RBDO - Reliability-Based Design Optimization): Ứng dụng thành công phương pháp độ tin cậy bậc nhất (First-Order Reliability Method - FORM) để chuyển đổi bài toán tối ưu tiền định sang bài toán tối ưu ngẫu nhiên, xác định điểm thiết kế MPP (Most Probable Point) $u^*$ trong không gian biến chuẩn hóa, bảo đảm cơ cấu không bị phá hủy mỏi do tập trung ứng suất khi các kích thước hình học dao động ngẫu nhiên trong khoảng dung sai chế tạo.

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp liên ngành giữa 3 trụ cột lý thuyết: Lý thuyết cơ cấu đàn hồi & vi định vị áp điện, Lý thuyết tối ưu hóa đa mục tiêu ngẫu nhiên và Lý thuyết động lực học cắt gọt kim loại.

       [KHOA HỌC THIẾT KẾ & TỐI ƯU HÓA CƠ CẤU ĂN DAO]
[THUẬT TOÁN 1: TOPSIS - NSGA-II]          [THUẬT TOÁN 2: RBDO - FORM]
 1. Thiết kế tối ưu PRBM                   1. Tối ưu PRBM & chuyển đổi CCĐH
 2. Chuyển đổi sang CCĐH                   2. Tối ưu đa mục tiêu NSGA-II
 3. Mô phỏng FEM (ANSYS)                   3. Phân tích độ tin cậy FORM
 4. Tối ưu Pareto NSGA-II                  4. Xác định điểm MPP (u*)
 5. Lựa chọn nghiệm Entropy-TOPSIS        5. Đảm bảo xác suất an toàn Pf
              [MÔ PHỎNG SỐ & ĐIỀU KHIỂN THỜI GIAN THỰC]
              - Phân tích ứng suất, chuyển vị, tần số (ANSYS)
              - Nhận dạng hệ thống & Điều khiển GA-PID (LabVIEW)
              - Thu thập dữ liệu thực nghiệm (NI myRIO, Laser LK-G30)
              [GIA CÔNG THỰC NGHIỆM TIỆN TINH THÉP C45]
              - Máy tiện cơ MAQ CD6241X100  (Sai số < 2.5 µm, Ra = 0.41 µm)
              - Máy tiện CNC ECOCA SL-8      (Sai số < 0.4 µm, Ra = 0.25 µm)

Điều kiện biên và giới hạn của khung phân tích:

  • Vật liệu chế tạo: Hợp kim nhôm 7075-T6 ($E = 71\ \text{GPa}$, $\nu = 0,33$, giới hạn chảy $\sigma_y = 503\ \text{MPa}$).
  • Miền chuyển vị đầu vào danh nghĩa của bộ kích động PZT: $0 - 20\ \mu\text{m}$.
  • Chế độ cắt tinh: Chiều sâu cắt siêu việt $a_p = 5\ \mu\text{m}$, bỏ qua ảnh hưởng của rung động tự kích ngoài hệ thống máy công cụ.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu tuân thủ chặt chẽ thế giới quan thực chứng (positivism) với phương pháp tiếp cận định lượng đa tầng (multi-level quantitative approach) kết hợp mô hình hóa giải tích, mô phỏng phần tử hữu hạn số trị (FEM), thuật toán tối ưu hóa tiến hóa và thực nghiệm công nghiệp. Thiết kế nghiên cứu gồm 3 cấp độ:

  • Cấp độ 1 (Structural Design Level): Phân tích tĩnh học, động lực học và thiết kế hình học 2 kiểu cơ cấu FDM trên phần mềm CAD/CAE.
  • Cấp độ 2 (Numerical Optimization Level): Mô phỏng số trên ANSYS Workbench kết hợp lập trình thuật toán tối ưu trên MATLAB.
  • Cấp độ 3 (Cyber-Physical Experimental Level): Hiện thực hóa phần cứng cơ cấu, tích hợp card điều khiển thời gian thực NI myRIO 1900, bộ khuếch đại công suất PZT và cảm biến quang laser.

Quy trình nghiên cứu rigorous

Quy trình nghiên cứu được chuẩn hóa với độ tin cậy và tính lặp lại cao:

  1. Mô hình hóa động học & động lực học: Thiết lập quan hệ truyền động giữa độ dịch chuyển đầu vào của gốm PZT ($x_{in}$) và đầu ra của mũi dao ($y_{out}$), xác định phương trình vi phân dao động của cơ cấu: $$M \ddot{x} + C \dot{x} + K x = F_{PZT}(t) - F_c(t)$$
  2. Mô phỏng phần tử hữu hạn FEM (ANSYS): Chia lưới phần tử bậc cao tử diện (higher-order tetrahedral mesh) tại các vùng tập trung ứng suất của khớp đàn hồi cung tròn với bán kính cong $R$ và bề dày nhỏ nhất $t$. Khảo sát phân bố ứng suất Von-Mises, chuyển vị trục $x, y$ và 6 dạng dao động tự nhiên đầu tiên (modal analysis).
  3. Kiểm soát độ giá trị và độ tin cậy (Validity & Reliability):
    • Tam giác đạc phương pháp (Method Triangulation): Đối chiếu chéo giữa kết quả mô hình giải tích lý thuyết, mô phỏng FEM trên ANSYS và đo đạc thực nghiệm bằng cảm biến Laser Keyence LK-G30.
    • Độ chính xác đo lường: Cảm biến laser Keyence LK-G30 (độ phân giải $0,01\ \mu\text{m}$), máy đo nhám bề mặt tiếp xúc Mitutoyo Surftest SJ-210 (Nhật Bản, tiêu chuẩn ISO 1997), cảm biến đo nhiệt độ hồng ngoại không tiếp xúc.

Data và phân tích

Quy trình tối ưu hóa và xử lý số liệu thực nghiệm được thực thi thông qua các thuật toán cao cấp:

  • Thuật toán tối ưu hóa đa mục tiêu NSGA-II: Xây dựng tập nghiệm Pareto tối ưu nhằm đồng thời cực đại hóa tần số dao động tự nhiên thứ nhất $f_1(\mathbf{X})$, cực đại hóa tỷ số khuếch đại $R_{amp}(\mathbf{X})$ và cực tiểu hóa ứng suất lớn nhất $\sigma_{max}(\mathbf{X})$: $$\min_{\mathbf{X}} \left{ -f_1(\mathbf{X}),\ -R_{amp}(\mathbf{X}),\ \sigma_{max}(\mathbf{X}) \right}$$ thỏa mãn các ràng buộc hình học và độ bền mỏi: $\sigma_{max} \le [\sigma] = \sigma_y / s$ (hệ số an toàn $s = 1,5$).
  • Kỹ thuật ra quyết định TOPSIS với trọng số Entropy Shannon: Tính toán trọng số khách quan $W_j$ của từng tiêu chuẩn kỹ thuật từ ma trận dữ liệu phân tán Pareto, xếp hạng các phương án thiết kế dựa trên khoảng cách Euclide tương đối $C_i^*$ tới giải pháp lý tưởng dương ($A^+$) và giải pháp lý tưởng âm ($A^-$).
  • Thiết kế thực nghiệm Taguchi: Sử dụng phần mềm MINITAB 16 thiết lập ma trận trực giao $L_9$ hoặc $L_{18}$ để phân tích phương sai (ANOVA), đánh giá mức độ ảnh hưởng của vận tốc cắt $v_c$, lượng chạy dao $f$ và chiều sâu cắt $a_p$ đến độ nhám bề mặt $Ra$ và nhiệt độ cắt.
Thông số kỹ thuật Cơ cấu kiểu 1 (Tối ưu TOPSIS) Cơ cấu kiểu 2 (Tối ưu RBDO) Sai số Mô phỏng vs Thực nghiệm
Tần số riêng tự nhiên thứ nhất ($f_1$) $850 - 1100\ \text{Hz}$ $> 1200\ \text{Hz}$ $< 5,2%$
Tỷ số khuếch đại chuyển vị ($R_{amp}$) $2,8 - 3,5$ lần $3,0 - 4,2$ lần $< 4,8%$
Ứng suất Von-Mises cực đại ($\sigma_{max}$) $185\ \text{MPa}$ $142\ \text{MPa}$ $< 6,1%$
Độ cứng đầu vào ($K_{in}$) $18,5\ \text{N/}\mu\text{m}$ $24,2\ \text{N/}\mu\text{m}$ $< 5,0%$

Phát hiện đột phá và implications

Những phát hiện then chốt

  1. Triệt tiêu hoàn toàn hiện tượng phản lực phá hủy gốm áp điện: Trích dẫn trực tiếp từ luận án: "Nghiên cứu phát triển được 2 thiết kế mới và xây dựng mô hình toán mới, mối quan hệ giữa chuyển vị, độ cứng đầu vào và đầu ra, động học và động lực học của cơ cấu ăn dao... khắc phục các khuyết điểm PZT bị phản lực ngược trực tiếp khi có tải cũng như khi gia công." Bố trí hình học đòn bẩy đối xứng phân tán lực cắt trực giao, giảm tải trọng dọc trục lên PZT xuống dưới $8%$.
  2. Độ chính xác định vị mũi dao vượt trội trên máy tiện vạn năng: Khi lắp đặt cơ cấu ăn dao vi định vị kiểu mới lên máy tiện cơ MAQ CD6241X100 để gia công thép carbon C45 ở chiều sâu cắt $a_p = 5\ \mu\text{m}$, sai số vị trí mũi dao ghi nhận được nhỏ hơn $2,5\ \mu\text{m}$, độ nhám bề mặt đạt $Ra = 0,41\ \mu\text{m}$ (đạt cấp chính xác tương đương mài bán tinh và tinh).
  3. Đạt độ chính xác cấp dưới micro trên máy tiện CNC: Khi tích hợp trên máy tiện CNC ECOCA SL-8 với bộ điều khiển vòng kín GA-PID trên môi trường LabVIEW, sai số vị trí mũi dao được kiểm soát nghiêm ngặt ở mức dưới $0,4\ \mu\text{m}$, độ nhám bề mặt đạt $Ra = 0,25\ \mu\text{m}$ (đạt độ bóng bề mặt gương, vượt qua tiêu chuẩn mài tinh thông thường).
  4. Hiệu ứng cắt giảm nhiệt độ vùng cắt đột phá: Số liệu đo đạc nhiệt cắt thực nghiệm cho thấy nhiệt độ tại điểm tiếp xúc lưỡi cắt - phôi giảm từ $18% - 27%$ so với gia công không có cơ cấu FDM đàn hồi. Sự phản hồi động nhanh nhạy của khớp đàn hồi hấp thụ các xung động lực cắt tế vi, làm giảm ma sát trượt của phoi lên mặt trước của dao và kéo dài tuổi thọ mảnh dao tiện hợp kim.

Implications đa chiều

  • Về mặt học thuật lý thuyết: Khẳng định tính đúng đắn của việc kết hợp lý thuyết mô hình khâu cứng tương đương PRBM với giải thuật di truyền NSGA-II và phương pháp phân tích độ tin cậy FORM trong thiết kế cơ cấu vi định vị siêu chính xác.
  • Về mặt phương pháp luận: Cung cấp quy trình 5 bước tổng quát (PRBM $\rightarrow$ FEM $\rightarrow$ NSGA-II $\rightarrow$ Entropy-TOPSIS $\rightarrow$ Thực nghiệm vòng kín GA-PID) có khả năng chuyển giao áp dụng trực tiếp cho các hệ thống định vị nano khác như bàn vi thao tác y sinh, cơ cấu dẫn hướng quang học và tay máy MEMS.
  • Về mặt thực tiễn sản xuất: Mở ra giải pháp công nghệ mang tính cách mạng cho các doanh nghiệp cơ khí chế tạo tại các nước đang phát triển: nâng cấp máy tiện vạn năng hoặc máy tiện CNC thế hệ cũ thành trung tâm gia công tiện siêu chính xác mà không cần đầu tư máy tiện chuyên dụng đắt tiền (tiết kiệm hàng tỷ đồng chi phí vốn đầu tư và mặt bằng cách ly nhiệt/rung động).

Limitations và Future Research

Nhìn nhận một cách khách quan khoa học, luận án tồn tại một số giới hạn nghiên cứu:

  1. Giới hạn về vật liệu và biên độ hành trình: Cơ cấu sử dụng hợp kim nhôm Al-7075 với giới hạn đàn hồi xác định, khiến hành trình làm việc của đầu ra bị giới hạn trong phạm vi vi mô ($< 100\ \mu\text{m}$), chỉ phù hợp cho nguyên công tiện tinh và siêu tinh với chiều sâu cắt $a_p \le 10\ \mu\text{m}$.
  2. Phạm vi xem xét nguồn sai số: Luận án tập trung chuyên sâu vào việc kiểm soát sai số của cơ cấu ăn dao, giả định bỏ qua ảnh hưởng của độ đảo trục chính (spindle runout) và biến dạng nhiệt tổng thể của băng máy trong thời gian làm việc kéo dài.
  3. Bậc tự do chuyển động: Cả 2 mẫu thiết kế FDM trong luận án hoạt động chủ yếu theo 1 bậc tự do (tịnh tiến theo phương kính $x$).

Chương trình nghiên cứu tương lai (Future Research Agenda):

  • Phát triển cơ cấu ăn dao đàn hồi đa bậc tự do ($2 - 3\ \text{DOFs}$, kết hợp chuyển vị theo phương $x$ và $z$) ứng dụng trong tiện các bề mặt quang học phi cầu phức tạp (aspheric optical surfaces).
  • Ứng dụng các vật liệu tiên tiến có độ cản nội (internal damping) và giới hạn mỏi cao hơn như hợp kim Titan Ti-6Al-4V hoặc vật liệu Functionally Graded Materials (FGM).
  • Tích hợp mạng nơ-ron nhân tạo (ANN) và giải thuật học sâu tăng cường (Deep Reinforcement Learning) vào bộ điều khiển thích nghi thời gian thực để bù trừ trễ pha phi tuyến tính (hysteresis) của gốm áp điện PZT.

Tác động và ảnh hưởng

  • Tác động học thuật: Công trình tạo tiền đề lý thuyết và thực nghiệm vững chắc cho chuyên ngành Cơ khí chế tạo máy tại Việt Nam; công bố nhiều bài báo khoa học trên các tạp chí và kỷ yếu hội nghị chuyên ngành uy tín, được kỳ vọng trở thành tài liệu trích dẫn tham chiếu tiêu chuẩn cho các nghiên cứu về cơ cấu đàn hồi và FTS.
  • Chuyển đổi công nghiệp chế tạo: Cung cấp giải pháp kỹ thuật trực tiếp cho các xưởng gia công cơ khí chính xác, chế tạo khuôn mẫu và sản xuất linh kiện ô tô/xe máy, giúp hoàn thiện bề mặt trục chính xác cao mà không cần đầu tư dây chuyền máy mài đắt đỏ.
  • Lợi ích kinh tế - xã hội: Tiết kiệm đáng kể năng lượng tiêu thụ, giảm phát thải dung dịch trơn nguội độc hại của nguyên công mài, nâng cao năng suất lao động và năng lực cạnh tranh của sản phẩm cơ khí nội địa trên thị trường quốc tế.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và học viên cao học: Tiếp cận mô hình toán giải tích ma trận độ mềm, quy trình tối ưu hóa đa mục tiêu NSGA-II kết hợp FORM và kỹ thuật điều khiển GA-PID trên nền tảng LabVIEW/myRIO.
  • Các nhà nghiên cứu chuyên sâu về Cơ điện tử & MEMS: Nắm bắt phương pháp chuyển đổi hình học từ PRBM sang CCĐH nguyên khối với độ phân giải nano.
  • Kỹ sư R&D tại các doanh nghiệp chế tạo: Có được bản thiết kế hoàn chỉnh, quy trình chế tạo cơ cấu đàn hồi bằng vật liệu Al-7075 và giải pháp tích hợp trực tiếp lên bàn xe dao máy tiện công nghiệp.
  • Cơ quan hoạch định chính sách công nghệ & giáo dục: Cơ sở thực chứng để xây dựng các chương trình đầu tư phòng thí nghiệm công nghệ cao về gia công vi mô và cơ cấu chính xác trong nước.

Câu hỏi chuyên sâu

  1. Đóng góp lý thuyết độc đáo nhất của luận án là gì?
    Trả lời: Đó là việc tích hợp thành công phương pháp phân tích độ tin cậy bậc nhất FORM vào mô hình tối ưu hóa đa mục tiêu NSGA-II cho cơ cấu đàn hồi chuyển đổi từ PRBM, giúp xác định điểm thiết kế MPP tối ưu triệt tiêu nguy cơ phá hủy mỏi dưới tác động của sai số kích thước chế tạo ngẫu nhiên.
  2. Đột phá phương pháp luận so với các nghiên cứu quốc tế trước đây?
    Trả lời: Khắc phục nhược điểm ứng suất tập trung cực cao ($918\ \text{MPa}$ ở Tuan & Hoang 2013; $700\ \text{MPa}$ ở Li & Ibrahim 2011) và chuyển vị ký sinh lớn ($3,4\ \mu\text{m}$ ở Liu et al. 2013) bằng kết cấu đòn bẩy đối xứng triệt tiêu lực uốn ngang, duy trì tần số riêng trên $1000\ \text{Hz}$ trong khi ứng suất cực đại giảm xuống dưới $185\ \text{MPa}$.
  3. Phát hiện thực nghiệm gây bất ngờ nhất có số liệu minh chứng?
    Trả lời: Cơ cấu ăn dao đàn hồi giúp giảm nhiệt độ vùng cắt từ $18% - 27%$ trên cả hai dòng máy tiện, đồng thời trên máy tiện CNC ECOCA SL-8, sai số vị trí mũi dao đạt dưới $0,4\ \mu\text{m}$ và độ nhám $Ra$ đạt mức xuất sắc $0,25\ \mu\text{m}$ ở chiều sâu cắt $5\ \mu\text{m}$.
  4. Quy trình tái lập (Replication Protocol) có được cung cấp đầy đủ không?
    Trả lời: Hoàn toàn đầy đủ, bao gồm thông số hình học khớp bản lề đàn hồi, phương trình ma trận độ mềm, sơ đồ khối thuật toán NSGA-II/TOPSIS, sơ đồ đấu nối phần cứng NI myRIO 1900, mã nguồn điều khiển GA-PID trên LabVIEW và quy trình thiết lập gia công trên máy tiện.
  5. Định hướng nghiên cứu 10 năm tới được vạch ra như thế nào?
    Trả lời: Mở rộng sang các hệ thống FTS đa trục ($3 - 5\ \text{DOFs}$) tích hợp cảm biến áp điện tự cảm biến (self-sensing PZT), gia công các bề mặt cấu trúc vi mô quang học (micro-structured optical surfaces) và ứng dụng trí tuệ nhân tạo điều khiển biên (Edge AI) tự thích nghi với lực cắt động.

Kết luận

Luận án tiến sĩ của NCS. Nguyễn Văn Khiển đã hoàn thành xuất sắc các mục tiêu đề ra với 5 đóng góp học thuật và thực tiễn cốt lõi:

  1. Xây dựng hoàn chỉnh hệ phương trình toán học giải tích mô tả chính xác động học, động lực học và ma trận độ mềm cho 2 dạng cơ cấu ăn dao đàn hồi vi định vị.
  2. Đề xuất quy trình thiết kế tối ưu hóa 5 giai đoạn đột phá tích hợp NSGA-II, trọng số Entropy Shannon và phương pháp ra quyết định đa tiêu chí TOPSIS.
  3. Thiết lập giải thuật tối ưu hóa dựa trên độ tin cậy RBDO sử dụng phương pháp FORM, giải quyết triệt để bài toán biến động ngẫu nhiên trong chế tạo khớp đàn hồi.
  4. Phát triển thành công hệ thống điều khiển vòng kín thời gian thực GA-PID trên nền tảng LabVIEW và phần cứng NI myRIO 1900 phối hợp cảm biến laser Keyence LK-G30.
  5. Kiểm chứng thực nghiệm thành công trên phôi thép C45: đạt sai số vị trí mũi dao $< 2,5\ \mu\text{m}$, độ nhám $Ra = 0,41\ \mu\text{m}$ trên máy tiện vạn năng MAQ CD6241X100 và sai số $< 0,4\ \mu\text{m}$, độ nhám $Ra = 0,25\ \mu\text{m}$ trên máy tiện CNC ECOCA SL-8.

Công trình tạo nên bước tiến vững chắc trong việc chuyển dịch mô hình gia công từ "tiện thô/tinh $\rightarrow$ mài hoàn thiện" sang "tiện siêu chính xác 1 lần gá đặt", mở ra hướng phát triển công nghệ chế tạo máy tự chủ, hiện đại và hiệu quả cao tại Việt Nam.
