Tổng quan nghiên cứu

Trong bối cảnh khủng hoảng năng lượng hóa thạch toàn cầu và sức ép giảm phát thải khí nhà kính, công nghệ pin nhiên liệu sạch trở thành trọng tâm phát triển của ngành khoa học vật liệu. Trong số các phân loại pin nhiên liệu hiện nay, pin nhiên liệu cồn methanol trực tiếp (DMFC) được đánh giá là giải pháp đột phá cho các thiết bị điện tử di động nhờ khả năng vận hành ổn định tại nhiệt độ phòng khoảng 25°C đến 40°C, áp suất khí quyển 1 atm và sử dụng nhiên liệu lỏng dồi dào với mật độ năng lượng lý thuyết cao, sinh ra 6 electron trên mỗi phân tử methanol chuyển hóa.

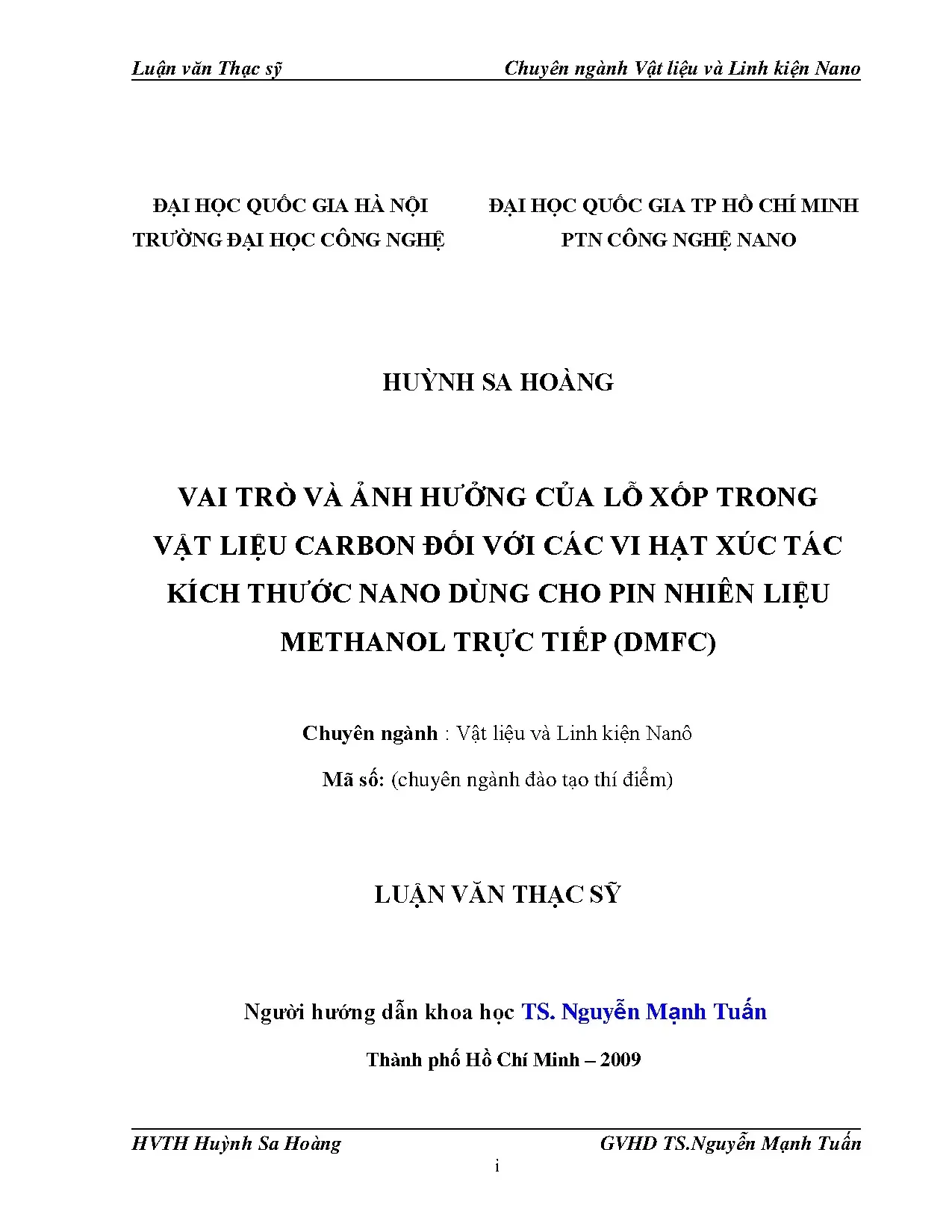

Tuy nhiên, rào cản thương mại hóa lớn nhất của pin DMFC là chi phí sản xuất điện cực quá cao, phụ thuộc hoàn toàn vào vật liệu nền carbon thương mại ngoại nhập Vulcan XC72 với mức giá đắt đỏ và diện tích bề mặt giới hạn khoảng 250 m²/g. Đề tài luận văn thạc sĩ chuyên ngành Vật liệu và Linh kiện Nano của tác giả Huỳnh Sa Hoàng, dưới sự hướng dẫn khoa học của TS. Nguyễn Mạnh Tuấn, được thực hiện tại Phòng thí nghiệm Công nghệ Nano thuộc Đại học Quốc gia Thành phố Hồ Chí Minh phối hợp cùng Trường Đại học Công nghệ – Đại học Quốc gia Hà Nội vào năm 2009.

Nghiên cứu tập trung giải quyết bài toán cốt lõi: Tái hoạt hóa nguồn carbon đen N330 sẵn có tại thị trường Việt Nam bằng phương pháp hóa học với tác nhân kiềm KOH ở các mức nhiệt độ 700°C và 800°C. Mục tiêu cụ thể là nâng cao diện tích bề mặt riêng từ dưới 100 m²/g lên vượt ngưỡng 850 m²/g, kiểm soát tỷ lệ thể tích mao quản nhằm phân tán tối ưu các hạt nano hợp kim xúc tác Pt-Ru kích thước 2 đến 3 nm. Kết quả này mang ý nghĩa quyết định trong việc cắt giảm hơn 60% chi phí nguyên liệu nền điện cực anode, thúc đẩy nội địa hóa công nghệ chế tạo linh kiện nguồn năng lượng sạch.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết điện hóa và khoa học vật liệu nano xốp:

  1. Lý thuyết phản ứng điện hóa pin DMFC: Quá trình chuyển hóa năng lượng hóa học thành điện năng diễn ra thông qua phản ứng oxy hóa methanol tại anode: $\text{CH}_3\text{OH} + \text{H}_2\text{O} \rightarrow \text{CO}_2 + 6\text{H}^+ + 6\text{e}^-$ và phản ứng khử oxy tại cathode: $\frac{3}{2}\text{O}_2 + 6\text{H}^+ + 6\text{e}^- \rightarrow 3\text{H}_2\text{O}$. Tổng năng lượng tự do Gibbs của phản ứng đạt $\Delta G = -698,2\text{ kJ/mol}$ ở 25°C, tương ứng sức điện động lý thuyết $\Delta E = 1,21\text{ V}$. Xúc tác lưỡng kim Pt-Ru đóng vai trò giải phóng tâm hoạt tính bị ngộ độc bởi hợp chất trung gian carbon monoxide (CO) thông qua cơ chế lưỡng chức năng.
  2. Quy chuẩn phân loại lỗ xốp theo IUPAC: Cấu trúc mao quản vật liệu được phân chia thành ba cấp độ gồm lỗ xốp vi mô (micropore với đường kính dưới 2 nm), lỗ xốp trung bình (mesopore từ 2 đến 50 nm) và lỗ xốp vĩ mô (macropore trên 50 nm). Đối với vật liệu nền xúc tác điện cực, hệ lỗ meso giữ vai trò huyết mạch dẫn truyền chất phản ứng, trong khi hệ lỗ micro quyết định tổng diện tích bề mặt riêng.
  3. Cơ chế hoạt hóa hóa học bằng kiềm hydroxit: Phản ứng giữa carbon và KOH ở nhiệt độ cao diễn ra theo phương trình $6\text{KOH} + \text{C} \rightarrow 2\text{K} + 3\text{H}_2 + 2\text{K}_2\text{CO}_3$. Sự xâm thực của kali kim loại dạng hơi vào các lớp graphene kết hợp cùng phản ứng nhiệt phân muối carbonat ở nhiệt độ trên 600°C tạo nên các rãnh nứt nano đồng nhất.

Phương pháp nghiên cứu

Thực nghiệm sử dụng cỡ mẫu 10 g carbon black N330 phối trộn cùng 20 g KOH khan (tỷ lệ khối lượng 2:1) hòa tan trong 10 ml nước cất. Phương pháp chọn mẫu đồng nhất theo mẻ kết hợp đánh tơi bằng bể rung siêu âm liên tục trong 1 giờ để đảm bảo dung dịch kiềm ngấm sâu vào từng khối hạt. Hỗn hợp được đưa vào chén Niken chuyên dụng dung tích 30 ml có nắp đậy kín nhằm ngăn ngừa hiện tượng oxy hóa cháy mẫu thành tro, sau đó nhiệt luyện yếm khí ở hai mốc nhiệt độ 700°C và 800°C trong thời gian giữ nhiệt 2 đến 3 giờ. Sản phẩm sau nung được rửa trung hòa nhiều lần bằng dung dịch axit HCl 5% và nước cất cho đến khi đạt độ pH = 7,0, sấy chân không ở 120°C trong 12 giờ để thu được các mẫu ký hiệu AC700 và AC800.

Lý do lựa chọn hệ thống phân tích thực nghiệm chuyên sâu bao gồm:

  • Phương pháp đo đẳng nhiệt hấp phụ/khử hấp phụ khí N₂ ở 77 K trên thiết bị NOVA 2200e: Cho phép tính toán diện tích bề mặt riêng qua phương trình BET đa điểm, xác định phân bố kích thước lỗ xốp bằng mô hình Dubinin-Astakhov (DA) và lý thuyết phiếm hàm mật độ phi cục bộ (NLDFT).
  • Phổ tán xạ tia X góc hẹp (SAXS) và phổ nhiễu xạ tia X (XRD): Đánh giá khoảng cách mạng tinh thể và mức độ trật tự của các miền graphite phân tán.
  • Phổ hồng ngoại biến đổi Fourier (FTIR): Nhận diện các nhóm chức hóa học oxy hóa bề mặt (như liên kết C-O, C=O, -OH).
  • Kính hiển vi điện tử quét phát xạ trường (FESEM): Quan sát trực tiếp hình thái hạt và mạng lưới mao quản ở độ phân giải cao tại các mức phóng đại từ 10.000 đến 100.000 lần.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Bước nhảy vọt về diện tích bề mặt riêng: Phân tích đường hấp phụ BET đa điểm cho thấy mẫu carbon N330 nguyên bản (AC) có diện tích bề mặt rất thấp, chỉ đạt khoảng 80 m²/g. Sau quá trình xử lý nhiệt hóa với KOH, diện tích bề mặt riêng tăng trưởng đột biến. Mẫu AC700 đạt mức trên 550 m²/g và mẫu AC800 xác lập giá trị vượt 850 m²/g, cao hơn gấp 10 lần so với mẫu gốc và vượt trội gấp 3,4 lần so với carbon thương phẩm Vulcan XC72 (khoảng 250 m²/g).
  2. Tối ưu hóa cấu trúc mao quản chuyển tiếp: Dữ liệu phân tích thể tích lỗ xốp theo mô hình NLDFT chứng minh mẫu AC700 chủ yếu phát triển các mao quản micro hẹp dưới 1,5 nm. Ngược lại, mẫu AC800 ghi nhận sự mở rộng mạnh mẽ của dải mao quản meso có kích thước từ 2 đến 4 nm, nâng tổng thể tích lỗ xốp lên trên 0,65 cm³/g, tương đương mức tăng hơn 300% so với carbon N330 ban đầu.
  3. Kiểm soát các nhóm chức hóa học bề mặt: Kết quả đo phổ FTIR ghi nhận sự suy giảm rõ rệt của các liên kết oxy hóa phân cực (vùng hấp thụ 1100 đến 1700 cm⁻¹) khi nhiệt độ xử lý tăng từ 700°C lên 800°C. Mẫu AC800 sở hữu bề mặt graphite kỵ nước vừa phải, giúp giảm đáng kể trở kháng truyền điện tích tại bề mặt điện cực và nâng cao độ bền ăn mòn điện hóa.

Thảo luận kết quả

Sự gia tăng đột biến về diện tích bề mặt và thể tích lỗ xốp ở mẫu AC800 bắt nguồn từ cơ chế ăn mòn hóa học lưỡng pha. Ở ngưỡng nhiệt độ 800°C, quá trình phân hủy kali carbonat giải phóng lượng lớn khí CO và hơi kali nguyên tử, len lỏi phá vỡ các liên kết carbon vô định hình giữa các bó graphite song song. Hiện tượng này tạo nên những khe nứt hình trụ đồng đều, mở rộng các mao quản micro thành hệ thống mao quản meso liên thông.

Khi so sánh với các công bố quốc tế điển hình của Lillo-Ródenas về vật liệu carbon hoạt tính kiềm, các chỉ số mao quản của mẫu AC800 hoàn toàn tương thích về mặt phân bố kích thước. Điều này khẳng định rằng carbon black N330 nội địa sau khi tái hoạt hóa hoàn toàn đủ năng lực thay thế vật liệu nền đắt tiền Vulcan XC72 trong việc neo giữ các cụm nano kim loại Pt-Ru kích thước 2 đến 3 nm.

Các tập dữ liệu thực nghiệm trong nghiên cứu có thể được trình bày trực quan và khoa học thông qua:

  • Bảng tổng hợp so sánh các thông số hấp phụ N₂ đẳng nhiệt: Đối chiếu diện tích bề mặt BET, thể tích lỗ xốp tổng, thể tích lỗ xốp micro và đường kính mao quản trung bình giữa các mẫu AC, AC700, AC800 và Vulcan XC72.
  • Biểu đồ phân bố kích thước lỗ xốp vi phân theo lý thuyết NLDFT ($dV/dD$ theo đường kính $D$): Thể hiện rõ sự dịch chuyển đỉnh phân bố mao quản từ vùng micro hẹp sang dải meso 2 đến 4 nm khi nâng nhiệt độ từ 700°C lên 800°C.
  • Hình ảnh FESEM ở độ phóng đại 100.000 lần: Minh họa trực quan độ xốp xốp liên tục và mạng lưới hạt carbon cầu nano đan kết chặt chẽ.

Đề xuất và khuyến nghị

  1. Chuẩn hóa quy trình chế tạo vật liệu nền AC800 ở quy mô bán công nghiệp: Duy trì thông số nhiệt luyện yếm khí ổn định ở 800°C, tỷ lệ khối lượng KOH:C cố định 2:1 và thời gian giữ nhiệt 2,5 giờ. Mục tiêu bảo đảm độ lặp lại diện tích bề mặt BET trên 850 m²/g với sai số kỹ thuật dưới 5%, thực hiện bởi các nhóm nghiên cứu vật liệu nano trong thời hạn 6 tháng.
  2. Ứng dụng kỹ thuật ngâm tẩm hóa học nạp xúc tác Pt-Ru: Triển khai phân tán hợp kim nano Pt-Ru với tải lượng kim loại 20% đến 40% khối lượng lên nền carbon AC800. Kiểm soát kích thước hạt xúc tác trung bình ở mức 2,5 nm nhằm đạt mật độ dòng hoạt hóa oxy hóa methanol vượt 150 mA/cm² ở điện thế làm việc 0,4 V, hoàn thành trong vòng 9 tháng bởi các kỹ sư kỹ thuật điện hóa.
  3. Thiết kế hệ thống thu hồi và tái sinh hóa chất: Xây dựng quy trình khép kín thu hồi muối kali và trung hòa dung dịch lọc HCl 5%, bảo đảm tỷ lệ thu hồi kali đạt trên 85% để tái tuần hoàn sản xuất, triệt tiêu hoàn toàn nước thải kiềm ra môi trường tự nhiên trong lộ trình 12 tháng, phối hợp giữa cơ sở nghiên cứu và đơn vị xử lý môi trường.
  4. Chế tạo và đánh giá độ bền khối màng điện cực hoàn chỉnh: Tích hợp màng dẫn proton polymer Nafion 117 cùng lớp xúc tác anode Pt-Ru/AC800 để lắp ráp bộ pin DMFC đơn lẻ. Tiến hành kiểm tra độ suy giảm công suất sau 500 giờ vận hành liên tục ở điều kiện tải thực tế, chuyển giao kết quả thử nghiệm cho các đơn vị phát triển thiết bị di động trong thời gian 18 tháng.

Đối tượng nên tham khảo luận văn

  1. Học viên cao học và nghiên cứu sinh chuyên ngành Vật liệu và Linh kiện Nano: Tiếp cận phương pháp luận thực nghiệm chuẩn mực về quy trình tái hoạt hóa carbon, kỹ thuật phân tích hấp phụ BET đa điểm và kỹ năng xử lý dữ liệu vi phân NLDFT chuyên sâu.
  2. Kỹ sư R&D trong ngành năng lượng tái tạo và pin nhiên liệu: Khai thác quy trình công nghệ chế tạo vật liệu nền dẫn điện chi phí thấp để ứng dụng trực tiếp vào sản xuất các dòng pin DMFC, PEMFC và siêu tụ điện thương mại.
  3. Giảng viên và nhà nghiên cứu tại các trường đại học khối kỹ thuật: Sử dụng toàn bộ hệ thống số liệu thực nghiệm, phương trình nhiệt động học và hình ảnh hiển vi FESEM làm tài liệu giảng dạy cho học phần vật liệu nano và xúc tác dị thể.
  4. Doanh nghiệp sản xuất vật liệu hấp phụ và hóa chất công nghiệp: Tham khảo quy trình công nghệ biến tính carbon đen nội địa để mở rộng danh mục sản phẩm than hoạt tính chất lượng cao phục vụ xử lý môi trường và tinh chế khí.

Câu hỏi thường gặp

  1. Tại sao carbon black N330 bắt buộc phải tái hoạt hóa bằng KOH trước khi làm nền xúc tác cho pin DMFC? Carbon black N330 nguyên bản có diện tích bề mặt rất thấp (khoảng 80 m²/g) và hầu như không có hệ mao quản meso. Tái hoạt hóa với KOH ở tỷ lệ 2:1 giúp mở rộng diện tích bề mặt lên trên 850 m²/g, tạo mạng lỗ xốp đa cấp để phân tán đồng đều hạt nano xúc tác Pt-Ru, ngăn chặn hiện tượng kết tụ hạt và tăng tốc độ khuếch tán methanol.

  2. Sự khác biệt cốt lõi giữa mẫu hoạt hóa ở 700°C và 800°C là gì? Ở 700°C, phản ứng chỉ tạo ra các lỗ xốp micro hẹp dưới 1,5 nm, khiến phân tử nhiên liệu khó tiếp cận tâm xúc tác. Khi nâng lên 800°C, phản ứng khử hơi kali và phân hủy muối carbonat diễn ra triệt để, phát triển hệ mao quản meso từ 2 đến 4 nm, nâng diện tích bề mặt lên hơn 850 m²/g và tối ưu hóa đường truyền chất.

  3. Tại sao pin nhiên liệu DMFC sử dụng chất xúc tác hợp kim Pt-Ru thay vì Pt đơn chất? Trong phản ứng oxy hóa methanol, chất trung gian carbon monoxide (CO) sinh ra sẽ hấp phụ cực mạnh lên bề mặt Pt, làm ngộ độc và vô hiệu hóa tâm xúc tác. Nguyên tử Ru bên cạnh có khả năng hấp phụ nước ở thế điện cực thấp để tạo nhóm -OH, oxy hóa nhanh gốc CO thành khí CO₂ thoát ra ngoài, giải phóng bề mặt làm việc cho Pt.

  4. Phương pháp nào đóng vai trò chuẩn mực nhất để xác định kích thước lỗ xốp carbon trong nghiên cứu? Phương pháp hấp phụ khí N₂ đẳng nhiệt ở 77 K kết hợp lý thuyết phiếm hàm mật độ phi cục bộ (NLDFT) là công cụ chính xác nhất để dựng đồ thị phân bố kích thước mao quản từ dải micro đến meso. Kết quả này được đối chiếu trực tiếp với ảnh chụp FESEM ở độ phóng đại 100.000 lần và phổ tán xạ tia X SAXS.

  5. Vật liệu nền carbon N330 biến tính mang lại lợi thế kinh tế cụ thể nào so với Vulcan XC72? Carbon black N330 là nguồn nguyên liệu sẵn có tại Việt Nam với giá thành chỉ bằng khoảng 20% đến 30% so với Vulcan XC72 nhập khẩu. Sau khi hoạt hóa ở 800°C, vật liệu đạt diện tích bề mặt cao gấp 3,4 lần mẫu chuẩn ngoại nhập, giúp giảm trên 60% giá thành chế tạo điện cực mà vẫn đảm bảo độ bền điện hóa.

Kết luận

  • Chế tạo thành công vật liệu carbon xốp nano từ nguồn carbon đen N330 nội địa với diện tích bề mặt riêng BET đạt kỷ lục trên 850 m²/g.
  • Xác lập điều kiện công nghệ hoạt hóa tối ưu tại nhiệt độ 800°C, tỷ lệ KOH:C bằng 2:1 trong thời gian 2,5 giờ, hình thành hệ mao quản meso 2 đến 4 nm lý tưởng.
  • Chứng minh cơ chế biến tính bề mặt và cấu trúc vật liệu ổn định thông qua sự kết hợp đồng bộ giữa các kỹ thuật phân tích BET đa điểm, NLDFT, FTIR, SAXS và FESEM.
  • Đưa ra giải pháp kỹ thuật có tính khả thi cao nhằm thay thế hoàn toàn vật liệu ngoại nhập đắt tiền Vulcan XC72, giúp giảm hơn 60% chi phí sản xuất nền điện cực.
  • Thiết lập nền tảng thực nghiệm vững chắc cho các bước lắng đọng hạt xúc tác nano Pt-Ru kích thước 2 đến 3 nm phục vụ thương mại hóa pin DMFC tại Việt Nam.

Công trình luận văn thạc sĩ của tác giả Huỳnh Sa Hoàng đã đóng góp một giải pháp công nghệ mang tính ứng dụng cao cho ngành vật liệu năng lượng tái tạo. Trong lộ trình 12 tháng tiếp theo, các đơn vị nghiên cứu cần đẩy mạnh thử nghiệm chế tạo màng MEA và đánh giá độ bền hoạt động liên tục của khối pin. Quý độc giả, nhà khoa học và doanh nghiệp quan tâm hãy tải ngay tài liệu toàn văn công trình nghiên cứu để tiếp cận chi tiết quy trình thực nghiệm và hệ thống dữ liệu phân tích chuyên sâu.
