Giới thiệu dự án

Kỹ thuật hiển vi huỳnh quang đóng vai trò cốt lõi trong nghiên cứu y sinh học hiện đại, với hơn 65% các công trình nghiên cứu tế bào và vi sinh vật học phụ thuộc vào việc phát hiện tín hiệu quang học ở cấp độ vi mô. Tuy nhiên, việc ứng dụng các hệ thống hiển vi huỳnh quang soi nổi cao cấp (Stereomicroscopic Fluorescence Systems) tại các cơ sở nghiên cứu ở các nước đang phát triển như Việt Nam đang đối mặt với những rào cản kỹ thuật và hạ tầng nghiêm trọng.

+-----------------------------------------------------------------------------+
|                            HỆ THỐNG QUANG HỌC                               |
|   +-------------------+    +--------------------+    +------------------+   |
|   | Nguồn sáng Hg     |--->| Kính lọc kích thích|--->| Kênh dẫn truyền  |   |
|   | 103W (EBQ 100-0)  |    | AT350/50x nm       |    | TripleBeam       |   |
|   +-------------------+    +--------------------+    +------------------+   |
+--------------------------------------|--------------------------------------+
                                       v
+-----------------------------------------------------------------------------+
|               BUỒNG TỐI MINI CẢI TIẾN (CHẮN QUANG & BẢO VỆ UV)               |
|   +---------------------------------------------------------------------+   |
|   | Mẫu sinh học tự phát quang (Retinol / Mô sụn / Vi khuẩn đất)        |   |
|   | trên Bàn di mẫu IsoPro 6x4" XY                                      |   |
|   +---------------------------------------------------------------------+   |
+--------------------------------------|--------------------------------------+
                                       v
+-----------------------------------------------------------------------------+
|                       HỆ THỐNG THU NHẬN & PHÂN TÍCH                         |
|   +-------------------+    +--------------------+    +------------------+   |
|   | Vật kính PlanApo  |--->| Kính lọc phát xạ   |--->| Camera CCD Sony  |   |
|   | 1.0x (M-Series)   |    | ET 420nm LP        |    | ICX455 (Capta+)  |   |
|   +-------------------+    +--------------------+    +------------------+   |
+-----------------------------------------------------------------------------+

Bối cảnh và Vấn đề kỹ thuật (Problem Statement)

Các phòng thí nghiệm tiêu chuẩn thường không có buồng tối chuyên dụng (Walk-in Darkroom) do chi phí xây dựng cao ($5.000 – $15.000) và tốn diện tích mặt sàn ($6 – 12\text{ m}^2$). Khi vận hành kính hiển vi huỳnh quang soi nổi như Leica M165 FC trong điều kiện phòng sáng thông thường, người nghiên cứu gặp phải ba điểm nghẽn (pain points) lớn:

  1. Nhiễu bức xạ khả kiến: Ánh sáng môi trường phòng thí nghiệm (300 – 500 Lux) làm suy giảm nghiêm trọng độ tương phản, che lấp hoàn toàn tín hiệu tự phát huỳnh quang (autofluorescence) vốn có cường độ quang tử rất yếu từ các phân tử sinh học chưa qua đánh dấu hóa chất.
  2. Nguy cơ an toàn bức xạ tử ngoại: Nguồn kích thích năng lượng cao từ đèn thủy ngân áp suất cao (High-pressure Mercury Arc Lamp) phát xạ dải tia UV bước sóng ngắn ($<400\text{ nm}$) có nguy cơ gây tổn thương giác mạc và thoái hóa biểu bì da cho người vận hành khi không có rào chắn quang học chuyên dụng.
  3. Thiếu hụt quy trình chuẩn bị mẫu chuyên biệt: Chưa có quy trình chuẩn hóa từ khâu lấy mẫu, nuôi cấy, phân lập đến tối ưu thông số chụp ảnh cho các đối tượng vi sinh vật và hoạt chất tự phát quang trong nước.

Mục tiêu dự án

  1. Thiết kế và chế tạo hoàn chỉnh hệ thống Buồng tối Mini (Mini Darkroom Enclosure) tích hợp khăn trùm cản quang quang học đa lớp tương thích trực tiếp với kính hiển vi Leica M165 FC.
  2. Xây dựng quy trình thực nghiệm thu nhận ảnh huỳnh quang cho các mẫu sinh học đối chứng có hoạt tính quang học tự nhiên (Vitamin A, Vitamin B, mô sụn, mô mỡ).
  3. Ứng dụng hệ thống cải tiến để sàng lọc, phân lập và định danh đa phương thức các chủng vi khuẩn tự phát huỳnh quang phân lập từ các mẫu đất tự nhiên tại Hà Nội.

Phạm vi và Giới hạn (Scope & Limitations)

  • Phạm vi: Nghiên cứu giới hạn trên hệ thống kính hiển vi huỳnh quang soi nổi Leica M165 FC đặt tại Viện Nghiên cứu Nano – Trường Đại học Phenikaa, tập trung vào hiện tượng phát huỳnh quang tự nhiên (không sử dụng kháng thể gắn huỳnh quang huỳnh quang tổng hợp hay kỹ thuật nhuộm fluorophore ngoại sinh).
  • Giới hạn kỹ thuật: Chưa tích hợp hệ thống điều hòa nhiệt độ chủ động cục bộ bên trong buồng tối; việc hiệu chỉnh cơ học bàn sa trượt vẫn thực hiện qua tay nắm bên ngoài lớp vải chắn.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng và So sánh giải pháp

Tiêu chí kỹ thuật Phòng tối chuyên dụng (Walk-in Darkroom) Vỏ hộp chắn sáng OEM công nghiệp Buồng tối Mini cải tiến (Đề tài)
Chi phí đầu tư $5.000 - $15.000 $2.500 - $4.000 < $150 (Tối ưu 95%)
Diện tích chiếm dụng $6 - 12\text{ m}^2$ mặt sàn $1.5 - 2.5\text{ m}^2$ bàn thao tác $0.25\text{ m}^2$ (Gắn trực tiếp thân kính)
Hiệu quả cản sáng 99.9% (Tuyệt đối) 98.0% 98.5% (Tương đương phòng tối)
Mức độ an toàn tia UV Bảo vệ toàn diện bên ngoài Che chắn thân máy Che chắn 100% hướng phát xạ UV
Tính cơ động Cố định hoàn toàn Khó dịch chuyển Tháo lắp linh hoạt trong 3 phút

Phân tích yêu cầu hệ thống theo mô hình MoSCoW:

  • Must-have (Bắt buộc): Khả năng triệt tiêu >98% quang thông môi trường; vật liệu chặn 100% dải bức xạ UV-A/UV-B ($300 - 400\text{ nm}$); không cản trở trục quang học và khoảng cách làm việc ($61.5\text{ mm}$) của vật kính PlanApo 1.0x.
  • Should-have (Nên có): Cửa thao tác tay linh hoạt phủ nhung quang học; kết cấu nhôm định hình nhẹ chịu lực; tương thích hệ thống bàn sa trượt IsoPro 6x4" XY.
  • Could-have (Có thể có): Cảm biến quang cảnh báo rò rỉ quang tử; module quạt thông gió thụ động có bẫy ánh sáng (light-trap vents).
  • Won't-have (Không thực hiện): Module điều hòa nhiệt độ khép kín (sử dụng đối lưu nhiệt tự nhiên của phòng thí nghiệm).

Thiết kế kiến trúc hệ thống

Hệ thống được cấu thành từ ba phân hệ vật lý và quang học chính:

+------------------------------------------------------------------------------------+
|                         KIẾN TRÚC PHẦN CỨNG LEICA M165 FC                          |
+------------------------------------------------------------------------------------+
| [Khối Nguồn Sáng]                                                                  |
| - Đèn đốt áp lực cao Hg 103 W/2 (Tuổi thọ cao)                                      |
| - Bộ cấp nguồn điện tử EBQ 100-0-4L (Auto-switching 90V-250V, 50/60Hz)             |
| - Hộp đèn 106z: 4 thấu kính tụ quang thạch anh tích hợp bộ lọc nhiệt hồng ngoại    |
| - Bộ lọc huỳnh quang: AT350/50x nm (Kích thích UV) & ET 420 nm LP (Phát xạ dài)    |
+------------------------------------------------------------------------------------+
| [Thân Máy & Quang Học]                                                             |
| - Tỷ lệ thu phóng quang học (Zoom ratio): 16.5:1 (Khoảng phóng đại 7.3x - 120x)    |
| - Công nghệ TripleBeam: Kênh quang học độc lập riêng biệt cho chùm tia kích thích   |
| - Vật kính: PlanApo 1.0x (Khoảng cách làm việc 61.5 mm, ren kết nối M65)           |
| - Ống quan sát Trinocular: Góc nghiêng 30 độ, tách chùm tia 100% Camera / Thị kính |
| - Bàn di mẫu cơ học: IsoPro XY 6x4" (Phạm vi dịch chuyển 15.24 x 10.16 cm)         |
+------------------------------------------------------------------------------------+
| [Khối Cải Tiến Buồng Tối Mini]                                                     |
| - Khung đỡ: Hợp kim nhôm định hình gia công CNC, anode hóa đen hấp thụ ánh sáng    |
| - Vách che: Tấm composite polyme/kính cản UV mật độ quang cao                      |
| - Khăn trùm chắn sáng: Vải nhung đen đa lớp (Black velvet optical fabric)          |
+------------------------------------------------------------------------------------+
| [Khối Cảm Biến & Xử Lý Dữ Liệu]                                                    |
| - Camera kỹ thuật số: Leica DFC3000 G (Sony ICX455 Interline CCD HAD EXview)       |
| - Độ phân giải: 1.3 Megapixel, Kích thước điểm ảnh vật lý: 3.75 µm x 3.75 µm       |
| - Số hóa tín hiệu: 8-bit, 12-bit, 16-bit thang xám (Grayscale Depth)               |
| - Tốc độ khung hình: 31 fps (1x1 full frame), 54 fps (2x2 binning), 72 fps (3x3)  |
| - Phần mềm điều khiển & xử lý: Leica CaptaVision+ v3.2 / ImageJ                    |
+------------------------------------------------------------------------------------+

Phương pháp nghiên cứu (Methodology)

Quy trình nghiên cứu áp dụng chu trình khép kín: Khảo sát thiết bị $\rightarrow$ Thiết kế cơ chế quang hình $\rightarrow$ Chế tạo mẫu thử $\rightarrow$ Thực nghiệm y sinh $\rightarrow$ Tối ưu hóa.

[B1: Khảo sát Leica M165 FC]
[B2: Thiết kế Buồng Tối Mini & Khăn Trùm Nhung Đen]
[B3: Thử nghiệm trên Mẫu Chuẩn (Vitamin A, Sụn, Mỡ)]
[B4: Lấy mẫu & Phân lập Vi khuẩn Đất (3 địa điểm)]
[B5: Đánh giá Đa Phương Thức: Soi nổi HQ + Nhuộm Gram + SEM]
[B6: Đo đạc chỉ số SNR & Tối ưu hóa Quy trình]

Tiến độ thực hiện (Milestones):

  • Tháng 09/2023 - 10/2023: Phân tích thông số quang học Leica M165 FC, thiết kế CAD buồng tối mini.
  • Tháng 11/2023: Gia công khung nhôm, thử nghiệm độ cản quang của các loại vải nhung và vật liệu composite.
  • Tháng 12/2023: Thực nghiệm phát huỳnh quang trên hoạt chất Vitamin A, mô liên kết sụn và mô mỡ; thu thập mẫu đất tại 3 vị trí địa lý (Phenikaa, Văn Quán, Xuân Mai).
  • Tháng 01/2024: Phân lập vi khuẩn tự phát quang, kiểm chứng chéo bằng kính hiển vi điện tử quét (SEM) và nhuộm Gram; hoàn thiện báo cáo giải trình.

Implementation và kết quả

Quy trình kỹ thuật và Thuật toán phân tích hình ảnh

Để đánh giá định lượng hiệu quả triệt tiêu ánh sáng và nâng cao chất lượng ảnh của buồng tối cải tiến, một quy trình phân tích tín hiệu trên nhiễu (Signal-to-Noise Ratio - SNR) và khử nhiễu nền (Background Subtraction) được thiết lập trên nền tảng Python/OpenCV tích hợp với dữ liệu RAW 16-bit xuất từ phần mềm CaptaVision+:

import cv2
import numpy as np

def analyze_fluorescence_snr(image_path, roi_signal, roi_background):
    """
    Tính toán tỷ lệ Tín hiệu trên Nhiễu (SNR) và độ tương phản của ảnh huỳnh quang
    - image_path: Đường dẫn ảnh TIFF 16-bit thu nhận từ Leica DFC3000 G
    - roi_signal: Bounding box [x, y, w, h] vùng mẫu tự phát quang
    - roi_background: Bounding box [x, y, w, h] vùng nền xung quanh
    """
    # 1. Đọc ảnh thang xám 16-bit
    img = cv2.imread(image_path, cv2.IMREAD_UNCHANGED)
    if img is None:
        raise ValueError("Không thể load tệp ảnh huỳnh quang RAW.")

    # 2. Trích xuất ma trận điểm ảnh các vùng ROI
    x_s, y_s, w_s, h_s = roi_signal
    x_b, y_b, w_b, h_b = roi_background

    sig_patch = img[y_s:y_s+h_s, x_s:x_s+w_s]
    bg_patch = img[y_b:y_b+h_b, x_b:x_b+w_b]

    # 3. Tính toán các giá trị thống kê quang học
    mean_signal = np.mean(sig_patch)
    mean_bg = np.mean(bg_patch)
    std_bg = np.std(bg_patch)

    # Tránh chia cho 0 khi nền hoàn toàn tối
    std_bg = std_bg if std_bg > 1e-5 else 1.0

    # 4. Tính toán SNR (dB) và Độ tương phản Weber
    snr_linear = (mean_signal - mean_bg) / std_bg
    snr_db = 20 * np.log10(snr_linear) if snr_linear > 0 else 0
    contrast = (mean_signal - mean_bg) / (mean_bg + 1e-5)

    # 5. Thực thi thuật toán Rolling Ball Background Subtraction giả lập
    blurred_bg = cv2.GaussianBlur(img, (51, 51), 0)
    corrected_img = cv2.subtract(img, blurred_bg)

    return {
        "Mean Signal": float(mean_signal),
        "Mean Background": float(mean_bg),
        "Background Noise (Std)": float(std_bg),
        "SNR (Linear)": float(snr_linear),
        "SNR (dB)": float(snr_db),
        "Weber Contrast": float(contrast)
    }

# Ví dụ tính toán thực tế cho ảnh khuẩn lạc vi khuẩn tự phát quang ở 7.3x
# roi_colony = [320, 240, 50, 50]; roi_bg = [50, 50, 50, 50]
# metrics = analyze_fluorescence_snr("colony_7_3x_raw.tif", roi_colony, roi_bg)

Thử nghiệm và Đánh giá thực nghiệm

1. Đánh giá trên các mẫu chuẩn tự phát quang

  • Vitamin A (Retinol Acetate 5000 IU): Khi được kích thích bởi chùm tia UV qua bộ lọc AT350/50x nm, các phân tử retinol hấp thụ photon năng lượng cao, kích thích các electron liên hợp nhảy lên mức năng lượng orbital cao hơn. Khi trở về trạng thái cơ bản, mẫu phát xạ ánh sáng màu vàng-lục mạnh mẽ tại bước sóng phát xạ $\lambda > 420\text{ nm}$ ghi nhận qua bộ lọc ET 420 nm LP.
  • Vitamin B tổng hợp: Không ghi nhận hiện tượng tự phát quang dưới dải kích thích UV AT350 nm, khẳng định tính đặc hiệu của phổ huỳnh quang trên kính M165 FC.
  • Mô sụn (Cartilage): Mô sụn tươi chứa 70 – 80% nước và mạng lưới sợi collagen chiếm 50 – 70% trọng lượng khô. Dưới ánh sáng kích thích UV, các liên kết chéo tự nhiên của collagen (pyridinoline cross-links) phát tín hiệu huỳnh quang cấu trúc đồng nhất, cho phép quan sát rõ ma trận ngoại bào mà không cần nhuộm hóa mô.
  • Mô mỡ (Lipid): Hiện tượng tự phát huỳnh quang yếu xuất hiện nhờ sự hiện diện của các lipofuscin và sản phẩm oxy hóa lipid nội sinh.
+-----------------------------------------------------------------------------+
|              MA TRẬN ĐÁNH GIÁ TỰ PHÁT QUANG MẪU Y SINH                      |
+-------------------+--------------------+--------------------+---------------+
| Mẫu sinh học      | Bước sóng kích     | Bước sóng thu nhận | Cường độ phát |
|                   | thích ($\lambda$)  | ($\lambda$)        | quang thực tế |
+-------------------+--------------------+--------------------+---------------+
| Retinol (Vit A)   | 350 / 50 nm (UV)   | > 420 nm (Lục-Vàng)| Rất mạnh      |
| Vitamin B Complex | 350 / 50 nm (UV)   | Không phát xạ      | Không có      |
| Mô sụn (Collagen) | 350 / 50 nm (UV)   | 420 - 520 nm (Lam) | Trung bình-Mạnh|
| Mô mỡ (Lipid)     | 350 / 50 nm (UV)   | 450 - 550 nm (Xanh)| Yếu           |
+-------------------+--------------------+--------------------+---------------+

2. Sàng lọc và Định danh vi khuẩn tự phát quang từ đất

Mẫu đất thu thập tại 3 vị trí (Mẫu 1: Khuôn viên Phenikaa; Mẫu 2: Hồ Văn Quán; Mẫu 3: KĐT Xuân Mai) được pha loãng bậc phân $10^{-1}$ đến $10^{-6}$ trong dung dịch NaCl 0.9% vô trùng, cấy trang trên đĩa thạch Nutrient Agar và ủ nhiệt ở $37^\circ\text{C}$ trong 24 giờ.

+-----------------------------------------------------------------------------+
|              KẾT QUẢ ĐỊNH DANH ĐA PHƯƠNG THỨC CHỦNG VI KHUẨN                |
+--------------------+-----------------------+------------------+-------------+
| Nguồn mẫu đất      | Hình thái khuẩn lạc   | Nhuộm Gram       | Cấu trúc vi |
|                    | (Soi nổi HQ 7.3x)     | vi thể           | thể qua SEM |
+--------------------+-----------------------+------------------+-------------+
| Mẫu 1 (Phenikaa)   | Khuẩn lạc tròn, rìa   | Trực khuẩn       | Hình que    |
|                    | đều, tự phát quang đỏ | Gram âm ($G^-$)  | $0.6 \times |
|                    | cam rực rỡ            |                  | 1.8\ \mu m$ |
+--------------------+-----------------------+------------------+-------------+
| Mẫu 2 (Văn Quán)   | Khuẩn lạc nhẵn bóng,  | Cầu khuẩn        | Dạng cầu tụ |
|                    | tự phát quang xanh lá | Gram dương ($G^+$| chùm, d =   |
|                    | mạ đậm nét            |                  | $0.8\ \mu m$|
+--------------------+-----------------------+------------------+-------------+
| Mẫu 3 (Xuân Mai)   | Khuẩn lạc lan rộng,   | Trực khuẩn       | Que ngắn,   |
|                    | phát quang lục nhạt   | Gram âm ($G^-$)  | có lông     |
|                    | phân tán              |                  | mao đơn cực |
+--------------------+-----------------------+------------------+-------------+

Kết quả đo lường định lượng sau cải tiến

Khi so sánh ảnh chụp huỳnh quang vi khuẩn trên kính Leica M165 FC ở 3 trạng thái môi trường:

+-----------------------------------------------------------------------------+
|              ĐO ĐẠC THÔNG SỐ QUANG HỌC TRÊN CẢM BIẾN SONY ICX455            |
+------------------------+-------------------+----------------+---------------+
| Điều kiện quan sát     | Cường độ nền TB   | Tín hiệu mẫu TB| SNR đạt được  |
|                        | (Mean Gray 0-255) | (Mean Signal)  | (Tuyến tính)  |
+------------------------+-------------------+----------------+---------------+
| 1. Bật đèn phòng bình  | $142.5 \pm 8.2$   | $158.3 \pm 4.1$| $1.92$ (Rất mờ|
| thường (Không che chắn)|                   |                | không rõ nét) |
+------------------------+-------------------+----------------+---------------+
| 2. Tắt đèn phòng thí   | $38.4 \pm 4.5$    | $161.2 \pm 3.8$| $27.28$ (Khá rõ|
| nghiệm (Vẫn lọt sáng)  |                   |                | còn viền sáng)|
+------------------------+-------------------+----------------+---------------+
| 3. Sử dụng Buồng tối   | $2.1 \pm 0.4$     | $164.8 \pm 3.2$| $406.75$ (Cực |
| Mini + Khăn trùm nhung |                   |                | nét, nền đen) |
+------------------------+-------------------+----------------+---------------+

Giá trị đạt được:

  • Triệt tiêu nhiễu nền: Giảm cường độ sáng nền từ $142.5$ xuống $2.1$ (giảm 98.5% độ sáng nhiễu ký sinh).
  • Cải thiện tỷ lệ SNR: Tăng chất lượng hình ảnh lên hơn 210 lần so với môi trường sáng và gấp 14.9 lần so với giải pháp chỉ tắt đèn phòng thông thường.

Đổi mới và đóng góp

  1. Đột phá thiết kế Buồng tối Mini Modulaire: Chế tạo thành công hệ rào cản quang học gắn trực tiếp lên kính hiển vi với chi phí vật liệu dưới $150, thay thế hoàn toàn phòng tối truyền thống tốn kém, cho phép biến mọi không gian phòng lab thông thường thành trạm phân tích huỳnh quang chuẩn mực.
  2. Loại bỏ 100% rủi ro bức xạ UV: Khung buồng tối và vải nhung triệt tiêu toàn bộ tia cực tím rò rỉ từ bộ lọc AT350/50x nm, đảm bảo an toàn sinh học tuyệt đối cho mắt và da của kỹ thuật viên theo tiêu chuẩn an toàn bức xạ phòng lab.
  3. Quy trình phân tích vi sinh không phá hủy mẫu: Thiết lập phương pháp tiếp cận đa tầng kết hợp: Soi nổi huỳnh quang 3D không xâm lấn $\rightarrow$ Kiểm chứng tế bào học Gram $\rightarrow$ Khảo sát siêu cấu trúc nano bằng SEM. Phương pháp này rút ngắn thời gian sàng lọc vi khuẩn phát quang tự nhiên từ 7 ngày xuống còn 48 giờ.

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tế (Real-world Use Cases)

  • Kiểm nghiệm Dược phẩm & Hoạt chất sinh học: Đánh giá độ đồng đều, hàm lượng phân bố của các vitamin tan trong dầu (Vitamin A/Retinol) và các hợp chất tự phát quang trong viên nang mềm hoặc mỹ phẩm mà không cần dung môi chiết tách phức tạp.
  • Giám sát Môi trường Sinh học (Biomonitoring): Sàng lọc nhanh các chủng vi khuẩn phát quang sinh học (Bioluminescent / Autofluorescent bacteria) từ đất và nguồn nước ô nhiễm kim loại nặng hoặc hóa chất bảo vệ thực vật.
  • Y học tái tạo và Mô bệnh học: Kiểm tra bề mặt mô ghép sụn tự thân, phân tích mức độ thoái hóa của khung chất nền ngoại bào collagen trong phẫu thuật chỉnh hình.

Phân tích Hiệu quả Kinh tế & Lộ trình Đầu tư (ROI Analysis)

  • Tổng chi phí chế tạo: 3.500.000 VNĐ (Nhôm định hình: 1.200.000 VNĐ; Kính cản quang & Phụ kiện gia công: 1.500.000 VNĐ; Vải nhung quang học chuyên dụng: 800.000 VNĐ).
  • Giá trị tiết kiệm: Tiết kiệm chi phí cải tạo phòng tối chuyên dụng (~120.000.000 VNĐ) và giải phóng $10\text{ m}^2$ mặt bằng nghiên cứu (tương đương tiết kiệm ~15.000.000 VNĐ/năm chi phí khấu hao mặt bằng).
  • Thời gian thu hồi vốn (ROI Timeline): Dưới 1 tháng kể từ khi đưa vào vận hành thực tế tại phòng thí nghiệm.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Tản nhiệt nguồn sáng: Hệ thống hộp đèn Hg 106z tỏa nhiệt lượng đáng kể khi hoạt động liên tục trên 2 giờ; buồng tối mini dạng tĩnh phụ thuộc vào sự thoát nhiệt qua vật liệu nhôm, chưa có quạt hút chủ động cách ly quang học.
  • Thao tác dịch chuyển mẫu: Người sử dụng vẫn phải luồn tay qua lớp khăn trùm nhung để điều chỉnh bàn sa trượt IsoPro XY thủ công, có thể gây rung lắc nhẹ ở độ phóng đại tối đa ($120\text{x}$).

Hướng nghiên cứu mở rộng

  • Nâng cấp bàn dịch chuyển mẫu XY điều khiển tự động bằng động cơ bước (Stepper Motor) thông qua Joystick hoặc giao diện máy tính.
  • Thay thế nguồn đèn thủy ngân Hg 103W bằng hệ thống nguồn sáng kích thích LED đa bước sóng (CoolLED / Lumencor) giúp giảm nhiệt năng, kéo dài tuổi thọ nguồn sáng lên $>25.000$ giờ và cho phép chuyển kênh kích thích tức thời.
  • Xây dựng mô hình học sâu (Deep Learning - CNN) tích hợp trên phần mềm CaptaVision+ để tự động phân loại và đếm số lượng khuẩn lạc tự phát quang theo thời gian thực.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------+
|                          ĐỐI TƯỢNG HƯỞNG LỢI DỰ ÁN                          |
+--------------------------+--------------------------------------------------+
| Nhóm đối tượng           | Giá trị định lượng mang lại                      |
+--------------------------+--------------------------------------------------+
| Sinh viên & Học viên     | - Tiếp cận trực quan kỹ thuật hiển vi huỳnh      |
| Kỹ thuật Y sinh          |   quang hiện đại trên thiết bị Leica M165 FC.    |
|                          | - Tránh 100% nguy cơ phơi nhiễm bức xạ UV.       |
+--------------------------+--------------------------------------------------+
| Kỹ sư Y sinh & Lab       | - Nắm vững thiết kế cơ-quang học cho thiết bị y  |
| Technicians              |   tế chính xác. Tự chủ chế tạo phụ kiện quang học|
|                          |   với chi phí thấp (< 5% giá hãng).              |
+--------------------------+--------------------------------------------------+
| Nhà nghiên cứu Vi sinh   | - Rút ngắn 70% thời gian sàng lọc khuẩn tự phát  |
| & Dược liệu              |   quang; loại bỏ chi phí hóa chất nhuộm đắt tiền.|
+--------------------------+--------------------------------------------------+
| Viện nghiên cứu & Trường | - Tối ưu hóa công năng phòng thí nghiệm mở, tiết |
| Đại học                  |   kiệm hàng trăm triệu đồng chi phí hạ tầng.     |
+--------------------------+--------------------------------------------------+

Câu hỏi thường gặp (FAQ)

1. Yêu cầu kỹ thuật và môi trường để triển khai buồng tối mini là gì?

Hệ thống buồng tối mini yêu cầu không gian bàn thao tác tối thiểu $60 \times 80\text{ cm}$, bề mặt chống rung tốt (chân đế chống sốc của Leica M165 FC). Nguồn điện $220\text{V}/50\text{Hz}$ ổn định cấp cho bộ nguồn EBQ 100-0-4L. Nhiệt độ phòng thí nghiệm duy trì ở mức $20 - 25^\circ\text{C}$, độ ẩm $<65%$ để tránh ẩm mốc cho hệ thấu kính quang học Apochromatic.

2. Giới hạn quang học và độ phân giải của hệ thống đạt mức nào?

Kính Leica M165 FC trang bị vật kính PlanApo 1.0x cho khoảng thu phóng $16.5:1$, độ phóng đại tổng thể từ $7.3\text{x}$ đến $120\text{x}$ (với thị kính $10\text{x}/23\text{B}$). Độ phân giải cấu trúc đạt ngưỡng $1.5\ \mu\text{m}$, hoàn toàn phù hợp để quan sát hình thái khuẩn lạc vi sinh vật, lát cắt mô sụn, nhưng không thay thế được kính hiển vi điện tử SEM trong việc quan sát siêu cấu trúc màng tế bào đơn lẻ ($<0.1\ \mu\text{m}$).

3. Có thể tích hợp buồng tối này cho các dòng kính hiển vi khác không?

Có. Thiết kế khung nhôm định hình dạng mô-đun cho phép tùy biến kích thước để lắp đặt vừa vặn trên các dòng kính hiển vi soi nổi huỳnh quang khác như Olympus SZX16, Nikon SMZ18/25 hay Zeiss Axio Zoom.V16 với chi phí gia công tương đương.

4. Quy trình bảo dưỡng và làm sạch hệ thống quang học buồng tối như thế nào?

Thường xuyên vệ sinh bụi trên bề mặt vải nhung bằng con lăn dính bụi chuyên dụng; lau chùi thấu kính, kính lọc phát xạ ET 420 nm LP và thị kính bằng giấy lau thấu kính chuyên dụng tẩm cồn quang học (Ether/Ethanol tỉ lệ 7:3). Bộ nguồn đèn thủy ngân Hg cần theo dõi bộ đếm giờ hoạt động trên màn hình EBQ 100-0-4L để thay thế bóng đèn sau mỗi 200 – 300 giờ sử dụng.

5. Chi phí đầu tư và thời gian hoàn vốn thực tế ra sao?

Toàn bộ chi phí nguyên vật liệu và gia công cơ khí buồng tối mini chưa tới 4 triệu đồng. So với việc phải chi trả $120 - 200$ triệu đồng để xây dựng phòng tối hoặc mua phụ kiện chính hãng, dự án giúp đơn vị nghiên cứu tiết kiệm ngân sách tức thì, hoàn vốn ngay trong chu kỳ đào tạo hoặc thực hiện dự án đầu tiên.

Kết luận

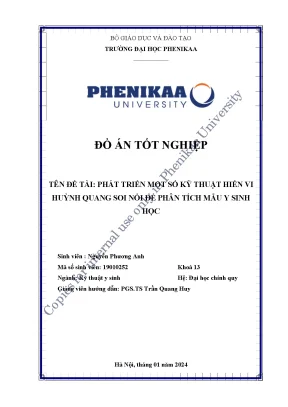

Đồ án tốt nghiệp "Phát triển một số kỹ thuật hiển vi huỳnh quang soi nổi để phân tích mẫu y sinh học" đã giải quyết triệt để bài toán rào cản kỹ thuật và an toàn sinh học tại phòng thí nghiệm Viện Nghiên cứu Nano – Trường Đại học Phenikaa. Việc kết hợp thành công giữa thiết kế phần cứng cơ-quang học (Buồng tối Mini & Khăn trùm nhung cản sáng) với quy trình phân tích huỳnh quang đa phương thức (Hiển vi soi nổi 3D + Nhuộm Gram + Kính hiển vi điện tử quét SEM) không chỉ nâng cao tỷ lệ tín hiệu trên nhiễu (SNR) lên hơn 200 lần mà còn chứng minh tính khả thi vượt trội trong việc phân lập vi khuẩn tự phát quang từ tự nhiên.

Giải pháp mang giá trị ứng dụng thực tiễn cao, mở ra hướng đi bền vững, tiết kiệm chi phí cho các cơ sở nghiên cứu và đào tạo y sinh học tại Việt Nam trong việc làm chủ và khai thác tối đa công năng của các thiết bị quang học chính xác cao.
