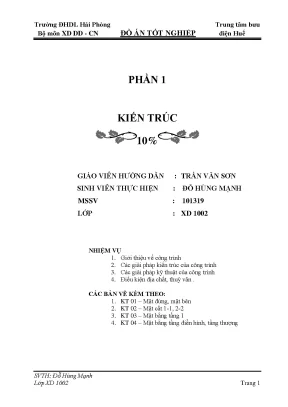

Trƣờng ĐHDL Hải Phòng Trung tâm bƣu Bộ môn XD DD - CN ĐỒ ÁN TỐT NGHIỆP điện Huế PHẦN 1 KIẾN TRÖC 10% GIÁO VIÊN HƢỚNG DẪN : TRẦN VĂN SƠN SINH VIÊN THỰC HIỆN : ĐỖ HÙNG MẠNH MSSV : 101319 LỚP : XD 1002 NHIỆM VỤ 1. Giới thiệu về công trình 2. Các giải pháp kiến trúc của công trình 3. Các giải pháp kỹ thuật của công trình 4.
Điều kiện địa chất, thuỷ văn. CÁC BẢN VẼ KÈM THEO: 1. KT 01 – Mặt đứng, mặt bên 2. KT 02 – Mặt cắt 1-1, 2-2 3.
KT 03 – Mặt bằng tầng 1 4. KT 04 – Mặt bằng tầng điển hình, tầng thƣợng SVTH: Đỗ Hùng Mạnh Lớp XD 1002 Trang 1 Trƣờng ĐHDL Hải Phòng Trung tâm bƣu Bộ môn XD DD - CN ĐỒ ÁN TỐT NGHIỆP điện Huế CHƢƠNG I GIỚI THIỆU VỀ CÔNG TRÌNH I. TÊN CÔNG TRÌNH : T II. GIỚI THIỆU CHUNG Hiện nay, công trình kiến trúc cao tầng đang đƣợc xây dựng khá phổ biến ở Việt Nam với chức năng phong phú: nhà ở, nhà làm việc, văn phòng, khách sạn, ngân hàng, trung tâm thƣơng mại.
Những công trình này đã giải quyết đƣợc phần nào nhu cầu về làm việc đồng thời phản ánh sự phát triển của các đô thị ở nƣớc ta hiện nay Công trình xây dựng “Trung tâm làm việc và dịch vụ thành phố Huế” là một phần thực hiện mục đích này. Nhằm mục đích phục vụ nhu cầu làm việc và là địa điểm giao dịch của công ty than. Do đó, kiến trúc công trình không những đáp ứng đƣợc đầy đủ các công năng sử dụng mà còn thể hiện đƣợc sự lớn mạnh và phiết triển mạnh của công ty. Đồng thời công trình góp phần tăng thêm vẻ đẹp khu đô thị đang phát triển Công trình “Trung tâm làm việc và dịch vụ thành phố Huế” gồm7 tầng làm việc và giao dịch”.
ĐỊA ĐIỂM XÂY DỰNG Công trình nằm ở phía Đông-Bắc của thành phố Huế phía Đông-Bắc là khu đất chƣa xây dựng nằm trong diện qui hoạch.Địa điểm công trình rất thuận lợi cho việc thi công do tiện đƣờng giao thông, có đông dân cƣ vì nằm ở trung tâm thành phố,và trong vùng quy hoạch xây dựng. CHƢƠNG II CÁC GIẢI PHÁP KIẾN TRÖC CỦA CÔNG TRÌNH I/ GIẢI PHÁP MẶT BẰNG. - Mặt bằng của công trình là 1 đơn nguyên liền khối hình chữ nhật 33,6 m x 27 m. Mặt bằng kiến trúc có sự thay đổi theo phƣơng chiều dài tạo cho các phòng có các mặt tiếp xúc vơí thiên nhiên là nhiều nhất.
Phần giữa các trục 2 – 3‟ có sự thay đổi mặt bằng nhằm tạo điểm nhấn kiến trúc, phá vỡ sự đơn điệu. - Công trình gồm 1 tầng mái+ 7 tầng làm việc. - Các tầng từ tầng 1 đến tầng 7 là các phòng làm việc và giao dịch của công ty. - Tầng mái có lớp chống nóng, chống thấm, chứa bể nuớc và lắp đặt một số phƣơng tiện kỹ thuật khác.
- Để tận dụng cho không gian ở giảm diện tích hành lang thì công trình bố trí 1 hành lang giữa, 2 dãy phòng làm việc bố trí 2 bên hành lang,các tầng 3,4,5,6,7 còn cắt đi 1 hàng cột để tạo cho công trình độ thoát mát. SVTH: Đỗ Hùng Mạnh Lớp XD 1002 Trang 2 Trƣờng ĐHDL Hải Phòng Trung tâm bƣu Bộ môn XD DD - CN ĐỒ ÁN TỐT NGHIỆP điện Huế - Đảm bảo giao thông theo phƣơng đứng bố trí 1 thang máy giữa nhà và 3 thang bộ bố trí cuối hành lang đảm bảo việc di chuyển ngƣời khi có hoả hoạn xảy ra. - Tại mỗi tầng có bố trí các khoảng không gian đủ lớn làm sảnh nghỉ ngơi sau mỗi giờ làm việc. Đồng thời cũng là tiền phòng tiền sảnh giúp ngƣời sử dụng dễ dàng xác định đƣợc các phòng làm việc.
- Mỗi tầng có phòng thu gom rác thông từ tầng trên cùng xuồng tầng trệt, phòng này đặt ở giữa nhà, sau thang máy II. GIẢI PHÁP MẶT ĐỨNG. - Mặt đứng thể hiện phần kiến trúc bên ngoài của công trình, góp phần để tạo thành quần thể kiến trúc, quyết định đến nhịp điệu kiến trúc của toàn bộ khu vực kiến trúc. Mặt đứng công trình đƣợc trang trí trang nhã , hiện đại với hệ thống cửa kính khung nhôm tại cầu thang bộ, với các phòng làm việc có cửa sổ mở ra không gian rộng tạo cảm giác thoáng mát, làm tăng tiện nghi tạo cảm giác thoải mái cho ngƣời sử dụng.Giữa các phòng làm việc đƣợc ngăn chia bằng tƣờng xây , trát vữa xi măng hai mặt và lăn sơn 3 nƣớc theo chỉ dẫn kỹ thuật.
- Hình thức kiến trúc công trình mạch lạc rõ ràng. Công trình bố cục chặt chẽ và qui mô phù hợp chức năng sử dụng góp phần tham gia vào kiến trúc chung của toàn khu. Mặt đứng phía trƣớc đối xứng qua trục giữa nhà - Chiều cao tầng 1 là 4,5 m ; các tầng từ tầng 2-7 mỗi tầng cao 3,5m. CHƢƠNG III CÁC GIẢI PHÁP KỸ THUẬT CỦA CÔNG TRÌNH I/ HỆ THỐNG ĐIỆN Hệ thống điện cho toàn bộ công trình đƣợc thiết kế và sử dụng điện trong toàn bộ công trình tuân theo các nguyên tắc sau: + Đƣờng điện trông công trình đƣợc đi ngầm trong tƣờng, có lớp bọc bảo vệ.
+ Đặt ở nơi khô ráo, với những đoạn hệ thống điện đặt gần nơi có hệ thống nƣớc phải có biện pháp cách nƣớc. + Tuyệt đối không đặt gần nơi có thể phát sinh hỏa hoạn. + Dễ dàng sử dụng cũng nhƣ sửa chữa khi có sự cố. + Phù hợp với giải pháp Kiến trúc và Kết cấu để đơn giản trong thi công lắp đặt, cũng nhƣ đảm bảo thẩm mỹ công trình.
Hệ thống điện đƣợc thiết kế theo dạng hình cây. Bắt đầu từ trạm điều khiển trung tâm , từ đây dẫn đến từng tầng và tiếp tục dẫn đến toàn bộ các phòng trong tầng đó. Tại tầng 1còn có máy phát điện dự phòng để đảm bảo việc cung cấp điện liên tục cho toàn bộ khu nhà. SVTH: Đỗ Hùng Mạnh Lớp XD 1002 Trang 3 Trƣờng ĐHDL Hải Phòng Trung tâm bƣu Bộ môn XD DD - CN ĐỒ ÁN TỐT NGHIỆP điện Huế II/ HỆ THỐNG NƢỚC Sử dụng nguồn nƣớc từ hệ thống cung cấp nƣớc của thị xã đƣợc chứa trong bể ngầm riêng sau đó cung cấp đến từng nơi sử dụng theo mạng lƣới đƣợc thiết kế phù hợp với yêu cầu sử dụng cũng nhƣ các giải pháp Kiến trúc, Kết cấu.
Tất cả các khu vệ sinh và phòng phục vụ đều đƣợc bố trí các ống cấp nƣớc và thoát nƣớc. Đƣờng ống cấp nƣớc đƣợc nối với bể nƣớc ở trên mái. Bể nƣớc ngầm dự trữ nƣớc đƣợc đặt ở ngoài công trình, dƣới sân vui chơi nhằm đơn giản hoá việc xử lý kết cấu và thi công, dễ sửa chữa, và nƣớc đƣợc bơm lên tầng mái. Toàn bộ hệ thống thoát nƣớc trƣớc khi ra hệ thống thoát nƣớc thành phố phải qua trạm xử lý nƣớc thải để nƣớc thải ra đảm bảo các tiêu chuẩn của ủy ban môi trƣòng thành phố Hệ thống thoát nƣớc mƣa có đƣờng ống riêng đƣa thẳng ra hệ thống thoát nƣớc thành phố.
Hệ thống nƣớc cứu hỏa đƣợc thiết kế riêng biệt gồm một trạm bơm tại tầng , một bể chứa riêng trên mái và hệ thống đƣờng ống riêng đi toàn bộ ngôi nhà. Tại các tầng đều có các hộp chữa cháy đặt tại hai đầu hành lang, cầu thang. III/ HỆ THỐNG GIAO THÔNG NỘI BỘ Giao thông theo phƣơng đứng có 02 thang máy đặt chính giữa nhà và 02 thang bộ dùng làm thang thoát hiểm đặt ở hai đầu hồi. Giao thông theo phƣơng ngang : có các hành lang rộng 2,4m phục vụ giao thông nội bộ giữa các tầng, dẫn dến các phòng và dẫn đến hệ thống giao thông đứng.
Các cầu thang, hành lang đƣợc thiết kế đúng nguyên lý kiến trúc đảm bảo lƣu thông thuận tiện cả cho sử dụng hàng ngày và khi xảy ra hoả hoạn. IV/ HỆ THỐNG THÔNG GIÓ CHIẾU SÁNG Công trình đƣợc thông gió tự nhiên bằng các hệ thống cửa sổ, khu cầu thang và sảnh giữa đƣợc bố trí hệ thống chiếu sáng nhân tạo. Tất cả các hệ thống cửa đều có tác dụng thông gió cho công trình. Do công trình nhà ở nên các yêu cầu về chiếu sáng là rất quan trọng.
Phải đảm bảo đủ ánh sáng cho các phòng. Chính vì vậy mà các căn hộ của công trình đều đƣợc đƣợc bố trí tiếp giáp với bên ngoài đảm bảo chiếu sáng tự nhiên V/ HỆ THỐNG PHÕNG CHÁY CHỮA CHÁY Thiết bị phát hiện báo cháy đƣợc bố trí ở mỗi tầng và mỗi phòng, ở nơi công cộng những nơi có khả năng gây cháy cao nhƣ nhà bếp, nguồn điện. Mạng lƣới báo cháy có gắn đồng hồ và đèn báo cháy. Mỗi tầng đều có bình đựng Canxi Cacbonat có vòi phun để phòng khi hoả hoạn.
Các hành lang cầu thang đảm bảo lƣu lƣợng ngƣời lớn khi có hỏa hoạn với 2 thang bộ bố trí 2 đầu hành lang có kích thƣớc phù hợp với tiêu chuẩn kiến trúc và thoát hiểm khi có hoả hoạn hay các sự cố khác. Các bể chứa nƣớc trong công trình đủ cung cấp nƣớc cứu hoả trong 2 giờ. Khi phát hiện có cháy, phòng bảo vệ và quản lý sẽ nhận đƣợc tín hiệu và kịp thời kiểm soát khống chế hoả hoạn cho công trình. SVTH: Đỗ Hùng Mạnh Lớp XD 1002 Trang 4 Trƣờng ĐHDL Hải Phòng Trung tâm bƣu Bộ môn XD DD - CN ĐỒ ÁN TỐT NGHIỆP điện Huế CHƢƠNG IV ĐIỀU KIỆN KHÍ HẬU, THUỶ VĂN Công trình nằm ở trung tâm thành phố Huế, nhiệt độ bình quân trong năm là 300C, chênh lệch nhiệt độ giữa tháng cao nhất (tháng 4) và tháng thấp nhất (tháng 12) là 120C.
Thời tiết chia làm hai mùa rõ rệt : Mùa nóng (từ tháng 4 đến tháng 11), mùa lạnh (từ tháng 12 đến tháng 3 năm sau). Độ ẩm trung bình 75% - 80%. Hai hƣớng gió chủ yếu là gió Tây-Tây Nam và Bắc - Đông Bắc, tháng có sức gió mạnh nhất là tháng 8, tháng có sức gió yếu nhất là tháng 11, tốc độ gió lớn nhất là 28m/s. Địa chất công trình thuộc loại đất yếu, nên phải chú ý khi lựa chọn phƣơng án thiết kế móng (Xem báo cáo địa chất công trình ở phần thiết kế móng).
