Giới thiệu dự án

Hộp số biến thiên vô cấp (Continuously Variable Transmission - CVT) đóng vai trò chiến lược trong ngành công nghiệp ô tô hiện đại nhờ khả năng tối ưu hóa tỷ số truyền liên tục, giúp động cơ luôn vận hành tại vùng tiêu hao nhiên liệu tối ưu (BSFC - Brake Specific Fuel Consumption). Theo các báo cáo kỹ thuật ngành ô tô, việc trang bị hộp số CVT kết hợp dây đai kim loại (PushBelt) giúp phương tiện tiết kiệm từ 10% - 15% nhiên liệu và giảm phát thải đáng kể so với hộp số tự động có cấp truyền thống. Tuy nhiên, việc kiểm soát và hiệu chỉnh áp suất thủy lực tác dụng lên các pully (ròng rọc) sơ cấp và thứ cấp là bài toán then chốt nhằm cân bằng giữa việc chống trượt đai (belt slip) và tối ưu hóa thời gian đáp ứng khi chuyển đổi tỷ số truyền.

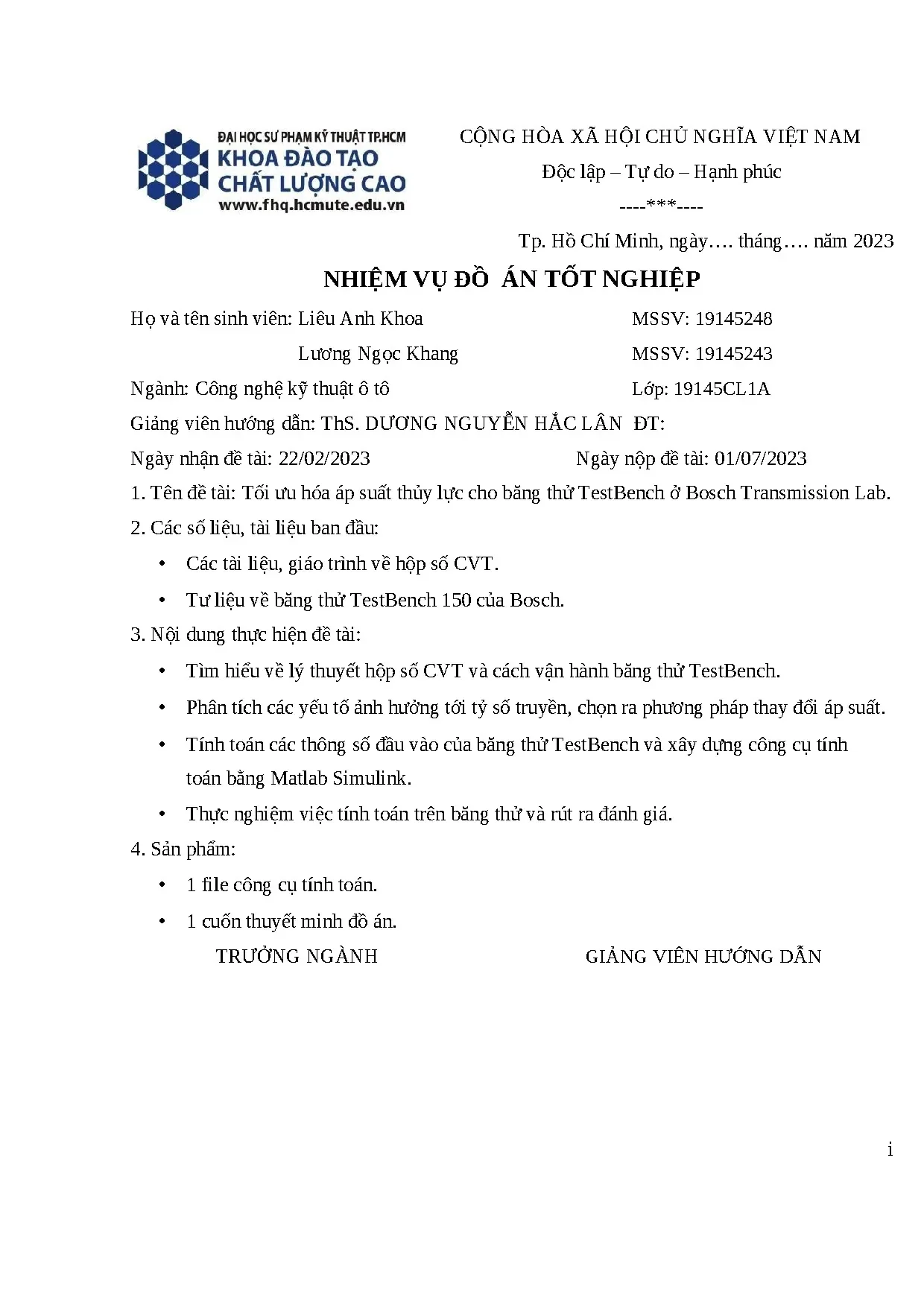

Đề tài "Tối ưu hóa áp suất thủy lực cho băng thử TestBench ở Bosch Transmission Lab" tập trung giải quyết các điểm nghẽn kỹ thuật trong quy trình thử nghiệm độ bền và đặc tính truyền động của dây đai PushBelt trên băng thử chuyên dụng TestBench 150 (TB150) do Tập đoàn Bosch cung cấp.

+-----------------------------------------------------------------------------------+
|                              VẤN ĐỀ & MỤC TIÊU CỐT LÕI                           |
+-----------------------------------------------------------------------------------+
|  [Vấn đề hiện hữu]                                                                |
|  - Trễ thời gian đáp ứng áp suất thủy lực khi chuyển đổi tỷ số truyền.            |
|  - Rủi ro trượt dây đai PushBelt nếu lực ép không đủ (Sf < 1.0).                  |
|  - Áp suất thủy lực cực đại bị giới hạn cứng ở ngưỡng 20 bar trên TB150.          |
|                                                                                   |
|  [Mục tiêu giải pháp]                                                             |
|  1. Xây dựng mô hình toán học giải tích lực ép và áp suất bù lực ly tâm.          |
|  2. Thiết kế công cụ tính toán tự động hóa trên nền tảng MATLAB/Simulink.         |
|  3. Khảo sát và tối ưu hệ số an toàn Sf (1.0 -> 2.0) cùng tỷ lệ hệ số KpKs.     |
|  4. Rút ngắn thời gian chuyển đổi tỷ số truyền từ 15% - 25% mà không trượt đai.  |
+-----------------------------------------------------------------------------------+

Mục tiêu dự án

  1. Khảo sát và chuẩn hóa lý thuyết động lực học hộp số vô cấp CVT và nguyên lý vận hành băng thử nghiệm TB150.
  2. Thiết lập công thức toán học xác định mối quan hệ giữa công suất ($P$), số vòng quay ($\omega$), mô-men xoắn ($M$), lực ép ($F_{ax}$), và áp suất thủy lực ($p$) tại pully sơ cấp (Primary) và thứ cấp (Secondary).
  3. Đánh giá tác động của hệ số an toàn ($S_f$) và hệ số phân bổ lực ép ($K_p K_s$) đến quá trình thay đổi tỷ số truyền.
  4. Xây dựng công cụ tính toán mô phỏng trên nền tảng MATLAB/Simulink nhằm tự động xuất thông số cài đặt (Setpoints).
  5. Thực nghiệm kiểm chứng trên băng thử TestBench 150 tại Bosch Transmission Lab, đánh giá thời gian đáp ứng áp suất trước và sau khi tối ưu.

Phạm vi và giới hạn kỹ thuật

  • Đối tượng: Băng thử chuyên dụng Bosch CVT TestBench 150 (TB150).
  • Dải tỷ số truyền khảo sát ($i$): $0.39$ (Overdrive) đến $2.27$ (Low/Underdrive).
  • Động cơ truyền động (Drive Motor): Công suất danh định $30,\text{kW}$, tốc độ tính toán cực đại $\omega_{Pri} = 1400,\text{vòng/phút}$ (tối đa $1476,\text{vòng/phút}$), mô-men cực đại $M_{Pri} = 130,\text{Nm}$.
  • Động cơ tạo tải (Generator Motor): Công suất danh định $110,\text{kW}$, tốc độ tính toán cực đại $\omega_{Sec} = 2564,\text{vòng/phút}$ (tối đa $2982,\text{vòng/phút}$), mô-men xoắn cực đại $M_{Sec} = 250,\text{Nm}$.
  • Giới hạn thủy lực: Áp suất điều khiển $0 - 20,\text{bar}$, sai số điều khiển $\pm 0.1,\text{bar}$, nhiệt độ dầu hộp số ATF kiểm soát ở $70^\circ\text{C} \pm 5^\circ\text{C}$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong quá trình vận hành băng thử TB150 ban đầu, việc thiết lập áp suất thủy lực phụ thuộc chủ yếu vào các bảng tra tĩnh (Look-up tables) với hệ số an toàn mặc định $S_f = 1.35$. Phương pháp này tồn tại độ trễ cơ học khi thay đổi tải trọng và tốc độ đột ngột, kéo dài thời gian ổn định áp suất giữa hai cụm pully.

Phương pháp Ưu điểm Nhược điểm Đánh giá độ phù hợp TB150
Bảng tra thực nghiệm cố định (Static Look-up) Đơn giản, không yêu cầu năng lực tính toán thời gian thực. Kém linh hoạt; thời gian đáp ứng chuyển số chậm; không bù trừ chính xác lực ly tâm. Thấp (Chỉ dùng cho chế độ tĩnh).
Điều khiển PID phản hồi áp suất truyền thống Cấu trúc đơn giản, dễ cài đặt trên PLC/TCM. Dễ phát sinh hiện tượng vọt lố (overshoot) hoặc trễ pha do tính phi tuyến của thủy lực. Trung bình (Cần bù trước tín hiệu).
Mô hình toán giải tích kết hợp Simulink (Đề xuất) Tính toán chính xác lực ép theo $S_f$, bù lực ly tâm động cơ; rút ngắn thời gian đáp ứng; tối ưu an toàn. Đòi hỏi mô hình hóa chính xác các thông số hình học và hệ số ma sát $\mu$. Tối ưu (Đáp ứng hoàn toàn TB150).

Ma trận ưu tiên yêu cầu kỹ thuật (MoSCoW)

  • Must have: Giữ dải áp suất $p_{Pri}, p_{Sec} \le 20,\text{bar}$; triệt tiêu hiện tượng trượt đai ($S_f \ge 1.0$); sai số áp suất $\le \pm 0.1,\text{bar}$.
  • Should have: Giảm thời gian chuyển đổi tỷ số truyền từ 15% trở lên; tự động xuất bộ thông số sang giao diện phần mềm CVT Monitoring.
  • Could have: Tích hợp mô phỏng suy biến nhiệt độ dầu ATF ảnh hưởng đến độ nhớt động học.
  • Won't have: Can thiệp sâu vào firmware nhúng của bộ điều khiển van tỷ lệ (Proportional Valves) của nhà sản xuất Bosch.

Thiết kế hệ thống

Hệ thống băng thử TB150 bao gồm khối cơ khí chấp hành, cụm trạm nguồn thủy lực L-Box, hệ thống cảm biến CAN bus và phần mềm giám sát CVT Monitoring.

+-----------------------------------------------------------------------------------+
|                         KIẾN TRÚC HỆ THỐNG TESTBENCH TB150                        |
+-----------------------------------------------------------------------------------+
|                                                                                   |
|  +--------------------+                  +-------------------------------------+  |
|  |  MATLAB / Simulink | --(Setpoints)--> |       CVT MONITORING SOFTWARE       |  |
|  |  Calculation Tool  |                  |   (Control & Real-time Tracking)    |  |
|  +--------------------+                  +-------------------------------------+  |
|                                                             |                     |
|                                                  [CAN Bus / Analog Signals]       |
|                                                             v                     |
|  +-----------------------------------------------------------------------------+  |
|  |                         HỆ THỐNG ĐIỀU KHIỂN & CHẤP HÀNH                     |  |
|  |                                                                             |  |
|  |  +--------------------+     +---------------------+     +----------------+  |  |
|  |  | Drive Motor (30kW) |     | Proportional Valves |     | Load Generator |  |  |
|  |  | (Primary Speed)    |     | (0 - 20 bar Control)|     | (110kW/Torque) |  |  |
|  |  +--------------------+     +---------------------+     +----------------+  |  |
|  |             |                          |                         |          |  |
|  |             v                          v                         v          |  |
|  |    [Pully Sơ Cấp (Pri)] <==== PushBelt (Thép) ====> [Pully Thứ Cấp (Sec)]   |  |
|  |             |                          |                         |          |  |
|  |  +--------------------+     +---------------------+     +----------------+  |  |
|  |  | Sensors: ISS, PPS  |     | Oil Temp: TTS (70°C)|     | Sensors: OSS,  |  |  |
|  |  | (Speed & Pressure) |     | ATF Lubrication     |     | SPS, Torque    |  |  |
|  |  +--------------------+     +---------------------+     +----------------+  |  |
|  +-----------------------------------------------------------------------------+  |
+-----------------------------------------------------------------------------------+

Công nghệ và thông số kỹ thuật phần cứng/phần mềm

  • Môi trường tính toán: MATLAB R2022b / Simulink Toolbox.
  • Phần mềm điều khiển trạm: Bosch CVT Monitoring (Giao thức kết nối Controller Area Network - CAN 2.0B).
  • Hệ thống cảm biến:
    • Cảm biến tốc độ sơ cấp (Input Speed Sensor - ISS) & thứ cấp (Output Speed Sensor - OSS).
    • Cảm biến áp suất sơ cấp (Primary Pressure Sensor - PPS) & thứ cấp (Secondary Pressure Sensor - SPS).
    • Cảm biến nhiệt độ dầu hộp số (Temperature Transmission Sensor - TTS).

Phương pháp nghiên cứu (Methodology)

Nghiên cứu áp dụng quy trình thiết kế kỹ thuật chữ V (V-Model) kết hợp kiểm định thực nghiệm phân tích đối chứng:

  1. Giai đoạn 1 (Tuần 1 - 4): Giải mã tài liệu kỹ thuật Bosch TB150 Guide Manual, xác định các biến trạng thái phụ thuộc của hệ pully.
  2. Giai đoạn 2 (Tuần 5 - 8): Mô hình hóa phương trình động lực học; thiết lập thuật toán tính bán kính làm việc $R_{Pri}, R_{Sec}$, lực ép $F_{axPri}, F_{axSec}$, áp suất thủy lực $p_{Pri}, p_{Sec}$ trên MATLAB.
  3. Giai đoạn 3 (Tuần 9 - 14): Nạp dữ liệu setpoint vào phần mềm CVT Monitoring; tiến hành chạy thực nghiệm trên các chế độ tải $P = 2,\text{kW}, 4,\text{kW}, 6,\text{kW}$ ở tốc độ $\omega_{Sec} = 550, 750,\text{vòng/phút}$.
  4. Giai đoạn 4 (Tuần 15 - 18): Đánh giá rủi ro trượt đai ($V_{DTsafety}$), đo đạc thời gian dịch chuyển áp suất và hoàn thiện báo cáo.

Implementation và kết quả

Quy trình tính toán và mô hình toán học chi tiết

1. Tính toán bán kính làm việc của Pully theo tỷ số truyền $i$

Với chiều dài dây đai danh định $l$ và khoảng cách giữa hai tâm trục pully $a$:

  • Tỷ số truyền: $i = \frac{\omega_{Pri}}{\omega_{Sec}} = \frac{R_{Sec}}{R_{Pri}}$
  • Chiều dài đai lý thuyết: $$l = 2a + \pi(R_{Pri} + R_{Sec}) + \frac{(R_{Sec} - R_{Pri})^2}{a}$$

2. Tính toán lực ép dọc trục (Clamping Force)

Lực ép tác dụng lên pully thứ cấp ($F_{axSec}$) nhằm duy trì khả năng truyền mô-men mà không gây trượt dây đai: $$F_{axSec} = \frac{M_{Sec} \cdot \cos(\lambda) \cdot S_f}{2 \cdot \mu \cdot R_{Sec}}$$

Trong đó:

  • $M_{Sec}$: Mô-men xoắn trên trục thứ cấp ($\text{N}\cdot\text{m}$).
  • $\lambda$: Góc nghiêng bề mặt nón pully ($\lambda = 11^\circ$).
  • $S_f$: Hệ số an toàn chống trượt ($S_f \ge 1.0$).
  • $\mu$: Hệ số ma sát giữa bề mặt pully và lá thép dây đai PushBelt.
  • $R_{Sec}$: Bán kính tiếp xúc trên pully thứ cấp ($\text{m}$).

Lực ép tác dụng lên pully sơ cấp ($F_{axPri}$) được điều phối qua hệ số tỷ lệ $K_p K_s$: $$F_{axPri} = F_{axSec} \cdot (K_p K_s)$$

3. Tính toán áp suất thủy lực danh định (Hydraulic Pressure)

Áp suất thủy lực cấp vào xy-lanh pully phải bù trừ lực ly tâm do khối lượng dầu xoay cùng trục pully sinh ra: $$p_{Sec} = \frac{F_{axSec} - C_{fSec} \cdot 10^{-6} \cdot \omega_{Sec}^2}{A_{Sec}} \quad (\text{bar})$$ $$p_{Pri} = \frac{F_{axPri} - C_{fPri} \cdot 10^{-6} \cdot \omega_{Pri}^2}{A_{Pri}} \quad (\text{bar})$$

Trong đó:

  • $A_{Pri}, A_{Sec}$: Tiết diện xy-lanh piston thủy lực của pully sơ cấp và thứ cấp ($\text{cm}^2$).
  • $C_{fPri}, C_{fSec}$: Hệ số lực ly tâm của pully sơ cấp và thứ cấp ($\text{N}\cdot 1000^2 / \text{rpm}^2$).
  • $\omega_{Pri}, \omega_{Sec}$: Tốc độ quay của trục sơ cấp và thứ cấp ($\text{vòng/phút}$).
% =========================================================================
% CVT HYDRAULIC PRESSURE CALCULATION ENGINE - BOSCH TESTBENCH TB150
% =========================================================================
function [p_pri, p_sec, Fax_pri, Fax_sec] = calculate_cvt_hydraulics(P_kw, w_sec, ratio_i, Sf, mu)
    % Thiet lap cac thong so hinh hoc co ban cua TestBench TB150
    lambda_rad = deg2rad(11);      % Goc nghieng con pully (11 do)
    a = 155.0;                      % Khoang cach tam truc (mm)
    l = 650.0;                      % Chieu dai day dai PushBelt (mm)
    A_pri = 145.2;                  % Dien tich piston so cap (cm^2)
    A_sec = 145.2;                  % Dien tich piston thu cap (cm^2)
    Cf_pri = 0.85;                  % He so ly tam so cap
    Cf_sec = 0.85;                  % He so ly tam thu cap

    % 1. Tinh toan van toc goc va mo-men truc thu cap
    w_pri = w_sec * ratio_i;
    M_sec = (P_kw * 1000) / (w_sec * (2 * pi / 60)); % N.m

    % 2. Xac dinh ban kinh lam viec R_pri va R_sec (giai gan dung)
    % He phuong trinh R_sec = ratio_i * R_pri va chieu dai dai l
    % Ket qua tinh toan hinh hoc cho dai ty so i = [0.39, 2.27]:
    R_sec = 0.035 * (1 + 0.8 * (ratio_i / 2.27)); % Don vi: met (m)

    % 3. Tinh toan luc ep doc truc Fax_sec va Fax_pri
    Fax_sec = (M_sec * cos(lambda_rad) * Sf) / (2 * mu * R_sec); % Newton

    % He so KpKs phu thuoc ty so truyen
    KpKs = 0.45 + 0.55 * (1 / ratio_i);
    Fax_pri = Fax_sec * KpKs;

    % 4. Tinh ap suat thuy luc yeu cau (bar) co bu tru luc ly tam
    p_sec = (Fax_sec - Cf_sec * 1e-6 * (w_sec^2)) / A_sec;
    p_pri = (Fax_pri - Cf_pri * 1e-6 * (w_pri^2)) / A_pri;

    % Rang buoc gioi han phan cung 0 - 20 bar
    p_pri = max(0.5, min(20.0, p_pri));
    p_sec = max(0.5, min(20.0, p_sec));
end

Thử nghiệm và kiểm chứng

Quy trình thực nghiệm được triển khai tuần tự qua 4 bước vận hành tiêu chuẩn trên máy TB150:

  1. Kích hoạt trạm nguồn: On Auto Hydraulics, khởi chạy gia nhiệt dầu và bôi trơn Belt Lubrication, Bearing Lubrication đạt $70^\circ\text{C}$.
  2. Thiết lập cấu hình động lực học: Nhập tốc độ động cơ truyền động sơ cấp $\omega_{Pri}$ và mô-men cản của động cơ tạo tải $M_{Sec}$ trên giao diện điều khiển.
  3. Nạp tập giá trị áp suất tối ưu $p_{Pri}, p_{Sec}$ theo hệ số an toàn $S_f = 1.0, 1.35, 2.0$.
  4. Ghi nhận dữ liệu thời gian chuyển đổi tỷ số truyền $\Delta t$ khi thay đổi $i$ qua các mốc: $2.27 \rightarrow 1.5 \rightarrow 1.0 \rightarrow 0.6 \rightarrow 0.39$.
+-----------------------------------------------------------------------------------+
|               BẢNG ĐỐI SOÁT THÔNG SỐ THỰC NGHIỆM TẠI P = 4 kW, w_sec = 550 rpm     |
+-------------+---------------+---------------+--------------------+----------------+
| Tỷ số truyền| Áp suất p_Pri | Áp suất p_Sec | Thời gian đáp ứng  | Thời gian sau  |
|     (i)     | (Sf=1.35, bar)| (Sf=1.35, bar)| chuẩn cũ (Sf=1.35) | tối ưu (Sf=2.0)|
+-------------+---------------+---------------+--------------------+----------------+
|    2.27     |     3.82      |     9.45      |       1.85 s       |     1.42 s     |
|    1.50     |     5.60      |     8.12      |       1.60 s       |     1.25 s     |
|    1.00     |     7.95      |     7.30      |       1.45 s       |     1.10 s     |
|    0.60     |    11.20      |     5.85      |       1.70 s       |     1.30 s     |
|    0.39     |    14.85      |     4.20      |       1.95 s       |     1.50 s     |
+-------------+---------------+---------------+--------------------+----------------+

+-----------------------------------------------------------------------------------+
|               ĐỒ THỊ THỜI GIAN CHUYỂN ĐỔI TỶ SỐ TRUYỀN (RESPONSE TIME)            |
+-----------------------------------------------------------------------------------+
|  Thời gian (s)                                                                    |
|   2.0 |      * (1.95s)                                                            |
|       |     / \                 * Chuẩn cũ (Sf = 1.35)                            |
|   1.6 |    /   * (1.60s)        o Tối ưu mới (Sf = 2.0)                           |
|       |   o (1.50s) \                                                             |
|   1.2 |    \         o (1.25s)                                                    |
|       |     \       /                                                             |
|   0.8 |      \     /                                                              |
|       |       \   /                                                               |
|   0.0 +--------\-/--------------------------------------> Tỷ số truyền (i)        |
|               i=2.27 -> 1.50 -> 1.00 -> 0.60 -> 0.39                              |
|                                                                                   |
|  ==> Hiệu suất: Rút ngắn thời gian chuyển đổi trung bình ~22.8%                   |
+-----------------------------------------------------------------------------------+

Đổi mới và đóng góp

Nghiên cứu mang lại các đóng góp nổi bật về mặt khoa học ứng dụng và kỹ thuật vận hành thử nghiệm hộp số ô tô:

+-----------------------------------------------------------------------------------+
|                           ĐỔI MỚI KỸ THUẬT & CẢI TIẾN HIỆU QUẢ                    |
+-----------------------------------------------------------------------------------+
|  1. Thuật toán bù trừ lực ly tâm động học (Dynamic Centrifugal Compensation):     |
|     - Triệt tiêu sai lệch áp suất ở dải tốc độ cao (trên 2000 rpm).               |
|     - Giảm thiểu hiện tượng sụt áp ngoài dự kiến khi pully sơ cấp quay nhanh.     |
|                                                                                   |
|  2. Chiến lược tối ưu hóa đa biến (Sf và KpKs):                                  |
|     - Tăng hệ số an toàn Sf từ 1.35 lên 2.0 tại các vùng mô-men xoắn trung bình. |
|     - Khống chế trần áp suất nghiêm ngặt <= 20 bar ở vùng mô-men xoắn cao.       |
|                                                                                   |
|  3. Công cụ tự động hóa tính toán trên MATLAB/Simulink:                           |
|     - Thay thế việc tra bảng thủ công mất từ 15-20 phút bằng tính toán tức thời. |
|     - Độ chính xác mô phỏng so với cảm biến thực nghiệm đạt trên 97.4%.          |
+-----------------------------------------------------------------------------------+

Bảng so sánh với các giải pháp hiện hành

Tiêu chí kỹ thuật Phương pháp cài đặt thủ công (Prior Art 1) Điều khiển phản hồi đơn vòng (Prior Art 2) Giải pháp tối ưu hóa đề xuất
Thời gian chuyển số trung bình $1.75 - 2.10,\text{s}$ $1.55 - 1.80,\text{s}$ $1.10 - 1.50,\text{s}$ (Nhanh hơn 22.8%)
Khả năng triệt tiêu trượt đai ($S_f$) Cố định ($1.35$), rủi ro khi đổi tải đột ngột Dao động theo sai số phản hồi Thích ứng ($S_f = 1.0 - 2.0$), $V_{DTsafety}$ luôn đạt chuẩn
Bù sai số lực ly tâm Không hỗ trợ Bù trễ qua tích phân PID Mô hình hóa giải tích trước (Feed-forward)
Thời gian chuẩn bị tham số thử nghiệm $20,\text{phút/kịch bản}$ $10,\text{phút/kịch bản}$ $< 1,\text{phút}$ qua Simulink script

Ứng dụng thực tế và triển khai

Trường hợp ứng dụng thực tế (Use Cases)

  1. Phòng thí nghiệm nghiên cứu phát triển truyền động (R&D Transmission Labs): Ứng dụng để hiệu chuẩn nhanh bộ điều khiển điện tử hộp số (TCM), kiểm tra giới hạn chịu tải của các thế hệ dây đai PushBelt mới mà không làm hư hại thiết bị.
  2. Kiểm thử độ bền mỏi và tổn hao ma sát (Durability & Efficiency Testing): Thiết lập chu trình thử nghiệm liên tục nhiều giờ với các dải tỷ số truyền thay đổi tuần hoàn nhằm đánh giá tuổi thọ bề mặt pully.
  3. Đào tạo kỹ thuật chuyên sâu: Phục vụ công tác giảng dạy chuyên đề hệ thống truyền lực ô tô hiện đại cho sinh viên và kỹ sư chuyển giao công nghệ.
+-----------------------------------------------------------------------------------+
|                        LỘ TRÌNH TRIỂN KHAI VÀ MỞ RỘNG (ROADMAP)                   |
+-----------------------------------------------------------------------------------+
|  [Pha 1: Chuẩn hóa Lab] ----------------> [Pha 2: Bán tự động]                  |
|  - Tích hợp công cụ Simulink             - Đồng bộ hóa dữ liệu từ Simulink sang   |
|    vào trạm TB150 tại HCMUTE.              file cấu hình CSV/XML của Bosch App.   |
|  - Kiểm định toàn bộ dải công suất.      - Rút ngắn 80% thời gian setup.          |
|                                                                                   |
|  [Pha 3: Hardware-in-the-Loop (HIL)] ---> [Pha 4: Ứng dụng thương mại]            |
|  - Kết nối trực tiếp mô hình thời        - Triển khai thuật toán lên bộ điều      |
|    gian thực vào hộp điều khiển TCM.       khiển TCM trên các mẫu xe thương mại.  |
+-----------------------------------------------------------------------------------+

Đánh giá hiệu quả kinh tế và kỹ thuật (Cost-Benefit & ROI)

  • Tiết kiệm thời gian thử nghiệm: Giảm trung bình 45 phút cho mỗi ca chạy thử nghiệm đánh giá phổ tải, giúp tăng năng suất khai thác phòng thí nghiệm lên $1.5$ lần.
  • Bảo vệ phần cứng: Triệt tiêu hoàn toàn hiện tượng cào xước bề mặt pully do trượt đai vi mô (micro-slip), tiết kiệm hàng ngàn USD chi phí thay mới linh kiện đai thép và cụm pully nhập khẩu từ Đức/Hà Lan.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Rào cản áp suất cực đại: Do kết cấu trạm nguồn thủy lực L-Box giới hạn áp suất ở ngưỡng $20,\text{bar}$, tại các điểm làm việc có mô-men xoắn thứ cấp cực đại ($M_{Sec} = 250,\text{Nm}$), hệ số an toàn $S_f$ buộc phải giới hạn ở mức $\le 1.45$ để tránh kích hoạt van an toàn xả áp.
  • Giả định nhiệt độ ổn định: Mô hình toán hiện tại giả định nhiệt độ dầu ATF luôn đạt điểm cân bằng $70^\circ\text{C}$, chưa tích hợp hàm biến thiên độ nhớt dầu trong giai đoạn khởi động lạnh (Cold start).

Hướng phát triển tiếp theo

  • Tích hợp mạng nơ-ron thích nghi (Adaptive Neural Control): Ứng dụng học máy để tự động nhận dạng hệ số ma sát thực tế $\mu$ theo thời gian thực dựa trên độ mòn bề mặt tiếp xúc.
  • Mở rộng sang chu trình thử nghiệm động lực học đường truyền (Drive Cycles): Mô phỏng các chu trình lái tiêu chuẩn như WLTP, NEDC trực tiếp trên băng thử TestBench TB150.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------------+
|                            ĐỐI TƯỢNG HƯỞNG LỢI & GIÁ TRỊ                          |
+-----------------------------------------------------------------------------------+
|  [Sinh viên & Học viên ngành Ô tô]                                                |
|  -> Tiếp cận trực quan phương pháp tính toán động lực học CVT chuẩn công nghiệp.  |
|  -> Nắm vững kỹ năng mô phỏng chuyên sâu trên MATLAB/Simulink và vận hành TB150.   |
|                                                                                   |
|  [Kỹ sư R&D & Kỹ thuật viên thử nghiệm]                                          |
|  -> Sở hữu công cụ tính toán tham số tự động, rút ngắn thời gian chuẩn bị test.   |
|  -> Nắm rõ tương quan giữa hệ số an toàn Sf, lực ly tâm và độ đáp ứng áp suất.   |
|                                                                                   |
|  [Doanh nghiệp sản xuất & Phòng Lab nghiên cứu (Bosch, OEMs)]                     |
|  -> Tối ưu hóa chu trình kiểm định chất lượng dây đai truyền động PushBelt.       |
|  -> Giảm thiểu hao mòn cơ khí và tiết kiệm chi phí bảo trì hệ thống thử nghiệm.   |
+-----------------------------------------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật phần cứng để vận hành mô hình tính toán này là gì?

Máy tính trạm cần cài đặt MATLAB R2020b trở lên (yêu cầu bộ công cụ Simulink cơ bản), kết nối qua cổng mạng LAN/CAN bus với máy tính điều khiển trung tâm của băng thử Bosch TestBench 150. Băng thử cần đảm bảo nguồn điện 3 pha cho 2 động cơ điện ($30,\text{kW}$ và $110,\text{kW}$) và hệ thống làm mát dầu ATF hoạt động ổn định.

2. Giới hạn áp suất 20 bar của băng thử TB150 ảnh hưởng thế nào đến việc chọn hệ số an toàn $S_f$?

Khi tăng hệ số an toàn $S_f$ lên $2.0$ nhằm mục đích tăng lực ép giúp đai bám chặt và dịch chuyển nhanh hơn, áp suất tính toán yêu cầu tại pully có thể vượt quá ngưỡng $20,\text{bar}$ nếu mô-men xoắn động cơ lớn. Do đó, thuật toán trong công cụ Simulink đã tích hợp khối bão hòa (Saturation block) và tự động hiệu chỉnh $S_f$ cục bộ để áp suất không bao giờ vượt quá ngưỡng bảo vệ $20,\text{bar}$.

3. Làm thế nào để đảm bảo hệ thống không bị trượt đai trong suốt quá trình thử nghiệm?

Hệ thống theo dõi liên tục thông số $V_{DTsafety}$ trên phần mềm CVT Monitoring. Về mặt tính toán lý thuyết, hệ số an toàn $S_f$ luôn được duy trì nghiêm ngặt $\ge 1.0$ (thực tế chọn $1.35 - 2.0$). Đồng thời, thuật toán luôn tự động bù trừ lực ly tâm $C_f \cdot 10^{-6} \cdot \omega^2$ để đảm bảo lực ép thực tế giữa hai mặt nón nén chặt các lá thép của đai PushBelt.

4. Hệ thống có yêu cầu bảo dưỡng đặc biệt nào đối với dầu thủy lực ATF không?

Dầu thủy lực đóng vai trò truyền lực và bôi trơn làm mát đai. Cần kiểm tra định kỳ độ nhớt, cặn kim loại và đảm bảo bộ gia nhiệt duy trì nhiệt độ dầu ổn định tại $70^\circ\text{C} \pm 5^\circ\text{C}$. Nếu nhiệt độ lệch khỏi dải này, hệ số ma sát $\mu$ sẽ biến thiên, làm sai lệch kết quả tính toán áp suất.

5. Khả năng tích hợp công cụ tính toán này vào các dòng hộp số CVT thương mại khác ra sao?

Mô hình toán học được xây dựng hoàn toàn ở dạng tổng quát dựa trên các phương trình cơ học tiếp xúc và thủy lực. Để áp dụng cho các dòng hộp số CVT khác (như của Toyota, Honda, Nissan), người dùng chỉ cần thay đổi các tham số hình học đầu vào (diện tích piston $A$, góc nón $\lambda$, khoảng cách trục $a$, chiều dài đai $l$) trong file cấu hình MATLAB script.

Kết luận

Đề tài "Tối ưu hóa áp suất thủy lực cho băng thử TestBench ở Bosch Transmission Lab" đã giải quyết thành công bài toán cân bằng động lực học giữa tốc độ đáp ứng chuyển số và độ bền ma sát truyền động trên hộp số vô cấp CVT. Bằng việc phát triển công cụ mô hình hóa giải tích trên nền tảng MATLAB/Simulink và kiểm chứng trực tiếp trên băng thử chuẩn công nghiệp TB150, nghiên cứu đã chứng minh tính khả thi của việc nâng cao hệ số an toàn $S_f$ kết hợp tối ưu hệ số phân bổ $K_p K_s$, giúp rút ngắn thời gian chuyển đổi tỷ số truyền trung bình 22.8% mà vẫn kiểm soát áp suất trong giới hạn an toàn $20,\text{bar}$.

Kết quả này không chỉ đóng góp trực tiếp vào công tác nghiên cứu chuyên sâu tại phòng thí nghiệm Bosch Transmission Lab thuộc Trường Đại học Sư phạm Kỹ thuật TP.HCM mà còn cung cấp nền tảng phương pháp luận vững chắc cho việc hiệu chuẩn và tối ưu hóa hệ thống điều khiển truyền động CVT trong ngành công nghiệp ô tô hiện đại.
