Tổng quan về giáo trình

Môn học và vị trí trong chương trình đào tạo

Hệ thống tài liệu và đề cương giáo trình bao quát khối kiến thức chuyên nghiệp thuộc ngành Kỹ thuật Điện và Kỹ thuật Điều khiển & Tự động hóa (Viện Điện), phân bổ từ học kỳ 1 đến học kỳ 6 của bậc cử nhân đại học. Lộ trình bắt đầu từ học phần định hướng Nhập môn Kỹ thuật ngành Điện (mã học phần EE1010); tiếp nối khối kiến thức cơ sở ngành gồm Tín hiệu và hệ thống (EE2000), Lý thuyết Mạch điện 1 & 2 (EE2020, EE2120), Trường điện từ (EE2030), Điện tử tương tự (EE2110), Thiết kế hệ thống số (EE2130); sau đó phát triển sang khối kiến thức chuyên ngành kỹ thuật cốt lõi: Kỹ thuật đo lường (EE3110), Máy điện I, Hệ thống cung cấp điện (EE3420), Lý thuyết điều khiển I (EE3280), Điện tử công suất (EE3410), Kỹ thuật vi xử lý (EE3480), Truyền động điện (EE3510) và Điều khiển quá trình (EE3550).

Mục tiêu học tập (learning outcomes)

Học liệu cung cấp cho người học các chuẩn đầu ra phân tầng theo thang đánh giá GT (giới thiệu), GD (giảng dạy) và SD (sử dụng/rèn luyện). Sinh viên được trang bị:

  • Năng lực mô hình hóa toán học các quá trình vật lý, mạch điện tuyến tính/phi tuyến, trường điện từ và hệ thống tín hiệu động học.
  • Khả năng phân tích, tính toán và thiết kế các mạch điện tử tương tự/số, các bộ biến đổi bán dẫn công suất, hệ thống điều khiển tự động tuyến tính và mạng lưới cung cấp điện.
  • Kỹ năng vận hành, đo kiểm, khảo sát đặc tính các loại máy điện, thiết bị đo lường công nghiệp và hệ thống vi xử lý nhúng.

Cấu trúc và cách tiếp cận

Chương trình tiếp cận theo mô hình kỹ thuật hệ thống kết hợp thực nghiệm:

  1. Định hướng và kỹ năng nền tảng: Tiếp cận ngành nghề, phương pháp luận nghiên cứu và kỹ năng xưởng cơ bản.
  2. Mô hình hóa lý thuyết: Xây dựng phương trình vi phân/sai phân, biến đổi toán tử (Fourier, Laplace, Z), hệ phương trình Maxwell và phương trình trạng thái.
  3. Hiện thực hóa phần cứng & điều khiển: Thiết kế mạch nguyên lý, lập trình vi điều khiển, phân tích chuyển đổi năng lượng và tổng hợp bộ điều khiển quá trình.

Điểm đặc sắc của giáo trình

Nội dung kết hợp trực tiếp giữa bài giảng lý thuyết giải tích với hệ thống phần mềm tính toán kỹ thuật chuyên dụng (MATLAB/Simulink, Circuit Maker, SPICE, LabVIEW) và các bài thực hành, thí nghiệm phần cứng tại xưởng điện và phòng thí nghiệm chuyên ngành.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

  1. Khối Lý thuyết Mạch và Trường điện từ (EE2020, EE2120, EE2030):

    • Mạch tuyến tính xác lập & quá độ: Thiết lập mô hình mạch, hai định luật Kirchhoff dạng phức, phương pháp dòng nhánh, dòng vòng, thế đỉnh, mạng một cửa, mạng hai cửa, mạch ba pha đối xứng/không đối xứng; phân tích quá trình quá độ bằng phương pháp tích phân kinh điển và toán tử Laplace.
    • Mạch phi tuyến & Đường dây dài: Phân tích chế độ hằng, chế độ dao động (cân bằng điều hòa, điều hòa tương đương), chế độ quá độ (tuyến tính hóa số hạng phi tuyến nhỏ, phương pháp sai phân liên tiếp); mô hình sóng chạy, phản xạ sóng và quy tắc Pertecxen trên đường dây dài.
    • Trường điện từ: Hệ phương trình Maxwell và bài toán biên; điện trường tĩnh (phương trình Poisson - Laplace, phương pháp điện tích ảnh, sai phân hữu hạn, phần tử hữu hạn FEM); từ trường dừng (định luật Ampere, Biot - Savart, từ thế vectơ $A$); điện từ trường biến thiên, sóng điện từ phẳng và ống dẫn sóng.

  2. Khối Tín hiệu, Hệ thống và Lý thuyết Điều khiển (EE2000, EE3280, EE3550):

    • Tín hiệu & Hệ thống LTI: Biểu diễn tín hiệu miền thời gian/tần số; chuỗi Fourier, biến đổi Fourier liên tục/rời rạc (thuật toán FFT); biến đổi Laplace, biến đổi Z; định lý trích mẫu Nyquist - Shannon và hiện tượng trùng phổ.
    • Lý thuyết điều khiển tuyến tính: Mô hình hàm truyền đạt, ma trận hàm truyền hệ MIMO; đáp ứng tần số biên - pha, đồ thị Bode, đồ thị Nyquist; phân tích ổn định, tính điều khiển được, tính quan sát được; thiết kế bộ điều khiển phản hồi trạng thái bằng phương pháp gán điểm cực Ackermann và bộ quan sát Luenberger.
    • Điều khiển quá trình: Đọc/xây dựng lưu đồ P&ID; mô hình hóa quá trình trao đổi nhiệt, bình mức, tháp chưng, nồi hơi; thiết kế và chỉnh định tham số bộ điều chỉnh PID.

  3. Khối Điện tử, Kỹ thuật Số và Vi xử lý (EE2110, EE2130, EE3480):

    • Điện tử tương tự: Khảo sát tiếp giáp PN, Diode, Transistor BJT, MOSFET; mạch khuếch đại vi sai, khuếch đại công suất; mô hình Op-Amp lý tưởng/thực tế, mạch lọc tích cực, mạch tạo dao động tuyến tính/phi tuyến và nguồn ổn áp một chiều.
    • Hệ thống số & Vi mạch khả trình: Đại số Boole, cổng logic họ TTL/CMOS, mạch logic tổ hợp (Multiplexer, Demultiplexer, bộ cộng, ALU), mạch logic tuần tự; vi mạch khả trình PLD (SPLD, CPLD, FPGA), mạch biến đổi DAC/ADC.
    • Vi xử lý (Họ MCS-51 / 80C51): Kiến trúc phần cứng Von Neumann/Harvard, tập lệnh hợp ngữ MCS-51, kỹ thuật ngắt, cấu trúc bộ nhớ và thanh ghi chức năng đặc biệt SFR; các kỹ thuật ghép nối ngoại vi: vào/ra song song, nối tiếp (RS232C, RS485, SPI, I2C), bàn phím ma trận, LED 7 thanh, màn hình LCD, mạch thời gian thực RTC DS12788 và điều khiển động cơ bước.

  4. Khối Chuyển đổi Năng lượng và Điện tử công suất (Máy điện I, EE3410, EE3510):

    • Máy điện cơ sở: Cấu tạo, nguyên lý điện từ của máy biến áp (1 pha, 3 pha); máy điện không đồng bộ (đặc tính cơ, mở máy, điều chỉnh tốc độ); máy điện đồng bộ (tải đối xứng, hòa đồng bộ lưới); máy điện một chiều (máy phát, động cơ).
    • Điện tử công suất: Khảo sát van bán dẫn công suất (Thyristor, Triac, GTO, MOSFET, IGBT); sơ đồ chỉnh lưu điều khiển pha (tia, cầu 1 pha/3 pha); bộ biến đổi xung áp DC-DC (Buck, Boost, Buck-Boost); nghịch lưu độc lập nguồn áp/nguồn dòng, kỹ thuật điều chế độ rộng xung (PWM) và điều chế vectơ không gian (SVM).
    • Truyền động điện: Phương trình động lực học hệ truyền động, đặc tính cơ của động cơ DC/AC; các trạng thái hãm; hệ F-Đ, CL-Đ, băm xung áp - ĐC; điều khiển tần số - điện áp ($U/f$), điều khiển vector động cơ không đồng bộ và động cơ một chiều không chổi than (BLDC).

  5. Khối Đo lường và Cung cấp điện (EE3110, EE3420):

    • Kỹ thuật đo lường: Tính toán sai số, gia công kết quả đo, độ không đảm bảo đo; đo đại lượng điện (V, A, $\Omega$, $W$, công tơ cơ/số, đo góc pha/tần số bằng dao động ký); đo đại lượng không điện (nhiệt điện trở, cặp nhiệt ngẫu, cảm biến biến dạng, áp suất, lưu lượng siêu âm/tuabin).
    • Hệ thống cung cấp điện: Xác định phụ tải tính toán, tính toán tổn thất và chế độ xác lập lưới trung/hạ áp; tính toán dòng ngắn mạch; lựa chọn khí cụ đóng cắt, trạm biến áp, dây dẫn; tính toán nối đất an toàn, bảo vệ rơle, chống sét và thiết kế chiếu sáng công nghiệp.

Kiến thức nền tảng được xây dựng

  • Cơ sở lý thuyết (Fundamental theories): Lý thuyết trường điện từ định lượng bằng hệ phương trình vi tích phân Maxwell; các định luật mạng Kirchhoff; lý thuyết chuyển đổi năng lượng điện cơ; lý thuyết hệ thống tuyến tính bất biến theo thời gian (LTI).
  • Nguyên lý cốt lõi (Core principles): Nguyên lý biến đổi Fourier/Laplace/Z trong phân tích miền tần số; nguyên lý điều chế PWM/SVM; nguyên lý bù công suất phản kháng $\cos\varphi$; nguyên lý phản hồi trạng thái và ổn định hệ thống theo tiêu chuẩn đại số/tần số.
  • Khung cấu trúc (Essential frameworks): Mô hình không gian trạng thái liên tục và rời rạc; cấu trúc vi xử lý chuẩn công nghiệp họ Intel MCS-51; sơ đồ công nghệ chuẩn P&ID trong tự động hóa nhà máy.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Gia công lắp đặt mạch điện dân dụng và công nghiệp (12 bài thực hành xưởng CS1 - CS12); đấu nối mạch điều khiển động cơ, quấn dây máy biến áp; lập trình hợp ngữ vi điều khiển; phân tích dạng sóng trên máy hiện sóng và thiết bị đo vạn năng.
  • Kỹ năng phân tích (Analytical skills): Giải tích và mô phỏng hệ thống trên MATLAB, Circuit Maker, SPICE, LabVIEW; tính toán phân bố dòng công suất, dòng ngắn mạch lưới phân phối; tính toán gán điểm cực và tối ưu hóa tham số bộ điều khiển PID.
  • Năng lực thực tiễn (Practical competencies): Vận hành thử nghiệm khí cụ điện, đo đạc thông số thực tế của Op-Amp, máy phát điện đồng bộ, động cơ không đồng bộ; đọc bản vẽ kỹ thuật điện và thực hiện đồ án thiết kế trạm cấp điện xí nghiệp công nghiệp.

Phương pháp giảng dạy và học tập

Phương pháp sư phạm (Pedagogical approach)

Học phần kết hợp giữa giảng dạy lý thuyết chuyên đề trên giảng đường với thảo luận bài tập, thực nghiệm phòng lab và thực hành tay nghề trực tiếp tại xưởng. Sinh viên tiếp cận kiến thức theo hướng giải quyết vấn đề kỹ thuật (problem-solving) và thực hiện đồ án theo nhóm nhỏ (2 - 3 sinh viên).

Bài tập và đồ án tình huống (Case studies)

  • Giải các hệ phương trình mạch phức, bài toán quá độ điều kiện biên phức tạp.
  • Thực hiện bài tập lớn 15 tiết: Thiết kế hệ thống cung cấp điện hoàn chỉnh cho một xí nghiệp công nghiệp (tính phụ tải, chọn máy biến áp, dây dẫn, khí cụ bảo vệ, nối đất và chiếu sáng).
  • Nghiên cứu các case study thực tế: Đồ án chế tạo thiết bị điện đơn giản; ví dụ điển hình về điều khiển nhiệt độ, áp suất, mức trong tháp chưng, lò hơi công nghiệp.

Thực hành và thí nghiệm (Practical exercises)

Chương trình quy định các bài thực hành và thí nghiệm bắt buộc:

  • Xưởng Điện: 12 bài thực hành (CS1 đến CS12) bao gồm tháo lắp, quấn dây máy biến áp, lắp đặt tủ điều khiển động cơ bơm nước, thử nghiệm thiết bị đóng cắt.
  • Phòng thí nghiệm MATLAB & Mô phỏng: 6 bài thí nghiệm Tín hiệu hệ thống (TH1 - TH6); 5 bài mô phỏng mạch phi tuyến và đường dây dài; mô phỏng SimPowerSystems các bộ biến đổi bán dẫn (Buck, Boost, chỉnh lưu, biến tần).
  • Phòng thí nghiệm Phần cứng: 5 bài thực hành kit vi điều khiển EVB-89C51; 4 bài thí nghiệm máy điện (MBA 3 pha, ĐK KĐB, máy điện đồng bộ, máy điện một chiều); 5 bài thí nghiệm đo lường (LabVIEW, kiểm tra công tơ, đo nhiệt độ); 4 bài thí nghiệm đặc tính van công suất và mạch biến đổi.

Phương pháp đánh giá (Assessment methods)

  • Đánh giá quá trình (trọng số 0.2 - 0.4): Điểm chuyên cần trên lớp, kết quả kiểm tra giữa kỳ (tự luận hoặc trắc nghiệm), điểm đánh giá thao tác trực tiếp tại phòng thí nghiệm và báo cáo thí nghiệm hoàn chỉnh. Việc hoàn thành đầy đủ các bài thí nghiệm là điều kiện tiên quyết để được dự thi cuối kỳ.
  • Đánh giá kết thúc học phần (trọng số 0.6 - 0.8): Thi tự luận cuối kỳ hoặc bảo vệ đồ án/tiểu luận trước hội đồng chấm thi.

Hướng dẫn tự học (Self-study guidelines)

Sinh viên cần chuẩn bị trước tài liệu lý thuyết, đọc kỹ hướng dẫn bài thí nghiệm trước khi đến phòng lab; tự lập trình kiểm chứng các thuật toán, mô hình mạch trên máy tính cá nhân bằng các phần mềm chuyên ngành trước khi tiến hành đo đạc thực tế.

Điểm nổi bật và cập nhật

Tích hợp hệ thống giáo trình chuẩn hóa

Nội dung chương trình được biên soạn dựa trên các công trình giáo trình chính thống từ các nhà xuất bản uy tín:

  • Cơ sở tín hiệu và hệ thống (Hoàng Minh Sơn, Nguyễn Doãn Phước, Phan Xuân Minh, Đỗ Tú Anh - NXB Bách khoa Hà Nội, 2011).
  • Lý thuyết điều khiển tuyến tính (Nguyễn Doãn Phước - NXB Khoa học và Kỹ thuật, 2002).
  • Điện tử công suất và Phân tích và giải mạch điện tử công suất (Võ Minh Chính, Phạm Quốc Hải, Trần Trọng Minh - NXB Khoa học và Kỹ thuật, 2004/2009).
  • Cơ sở truyền động điện (Bùi Quốc Khánh, Nguyễn Văn Liễn - NXB Khoa học và Kỹ thuật, 2009).
  • Điện tử số (Lương Ngọc Hải, Nguyễn Trinh Đường, Lê Hải Sâm, Nguyễn Quốc Cường, Trần Văn Tuấn - NXB Giáo dục, 2008).
  • Cơ sở kỹ thuật đo & Kỹ thuật đo lường (Nguyễn Trọng Quế, Nguyễn Thị Lan Hương, Phạm Thị Ngọc Yến - NXB Khoa học Kỹ thuật / NXB Bách khoa).

Ứng dụng công nghệ tính toán và kỹ thuật số

Chương trình tích hợp các phương pháp tính toán hiện đại: kỹ thuật điều chế vectơ không gian (SVM) trong nghịch lưu ba pha, cấu trúc logic khả trình số (FPGA, CPLD), thiết bị đo ảo dựa trên phần mềm LabVIEW, và công cụ mô phỏng động học hệ thống SimPowerSystems trong môi trường MATLAB-Simulink.

Kết nối thực tế sản xuất công nghiệp

Nội dung đào tạo gắn liền với các chuyến tham quan thực tập nhận thức trực tiếp tại các cơ sở công nghiệp quy mô lớn:

  1. Nhà máy thủy điện Hòa Bình
  2. Nhà máy nhiệt điện Phả Lại
  3. Nhà máy giấy Bãi Bằng
  4. Nhà máy xi măng Hoàng Thạch
  5. Nhà máy chế tạo Thiết bị điện Đông Anh
  6. Nhà máy chế tạo biến thế ABB

Đối tượng sử dụng giáo trình

Phân loại đối tượng người học

  • Sinh viên đại học chính quy: Thuộc các ngành Kỹ thuật Điện, Kỹ thuật Điều khiển và Tự động hóa, Kỹ thuật Điện tử.
  • Tiến trình theo học kỳ:

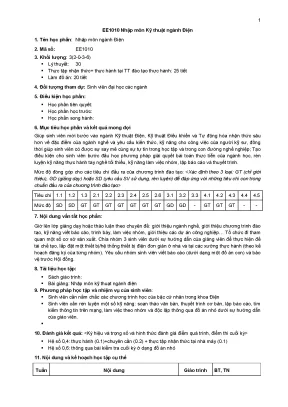

    • Năm thứ 1 (Học kỳ 1 - 2): Học phần EE1010.
    • Năm thứ 2 (Học kỳ 3 - 4): Các học phần EE2000, EE2020, EE2120, EE2030, EE2110, EE2130.
    • Năm thứ 3 (Học kỳ 5 - 6): Các học phần EE3110, Máy điện I, EE3420, EE3280, EE3410, EE3480, EE3510, EE3550.

Yêu cầu kiến thức tiên quyết (Prerequisites)

  • Khối kiến thức Toán học đại cương: Giải tích III (MI1110/MI1040), Đại số (MI1140/MI1030), phương trình vi phân và phép biến đổi tích phân.
  • Khối kiến thức Vật lý đại cương: Vật lý I & II (PH1010, PH1120/PH1020) về cơ học, điện từ trường và quang học.
  • Chuỗi học phần nội bộ: EE2020 là điều kiện học trước cho EE2120, EE2110, EE3420; EE2000 là điều kiện học trước cho EE3280 và EE3550; EE2130 là điều kiện học trước cho EE3480.

Giảng viên và công tác đào tạo

Tài liệu cung cấp khung chuẩn cho giảng viên thiết kế bài giảng lý thuyết 15 - 45 tiết, xây dựng ngân hàng đề thi tự luận/trắc nghiệm, phân bổ 4 - 6 bài thí nghiệm/thực hành tương ứng cho từng học phần, và điều phối các đợt thực tập xưởng và tham quan công nghiệp.

Tự học và tra cứu kỹ thuật

Tài liệu đóng vai trò là danh mục hướng dẫn tra cứu có hệ thống cho kỹ sư vận hành, nghiên cứu sinh trong việc tra cứu các mô hình toán học (phương trình máy điện, hàm truyền hệ thống, giải thuật điều khiển) và phương pháp tính toán thiết kế lưới điện và mạch điện tử công suất.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được thiết kế cho sinh viên đại học, học viên cao học và kỹ sư chuyên ngành Kỹ thuật Điện, Kỹ thuật Điều khiển và Tự động hóa cần xây dựng nền tảng từ cơ sở lý thuyết mạch, trường điện từ, bán dẫn đến các hệ thống truyền động, đo lường và cung cấp điện công nghiệp.

2. Cần kiến thức nền nào trước khi bắt đầu học?

Người học cần hoàn thành khối kiến thức Toán cao cấp (Giải tích vi phân, tích phân, đại số tuyến tính) và Vật lý đại cương (phần điện từ học). Tùy từng môn học chuyên ngành, người học phải hoàn thành các môn học trước như Lý thuyết mạch 1 (EE2020), Tín hiệu và hệ thống (EE2000) và Thiết kế hệ thống số (EE2130).

3. Điểm khác biệt của bộ giáo trình này so với các tài liệu khác?

Chương trình kết hợp cấu trúc phân tích giải tích cổ điển với các công cụ mô phỏng số hiện đại (MATLAB, SPICE, LabVIEW), đồng thời tích hợp trực tiếp 12 bài thực hành xưởng tay nghề và chuỗi thí nghiệm phần cứng chuyên sâu trên máy điện, van công suất và vi điều khiển MCS-51.

4. Làm sao để học tập và thực hành hiệu quả các môn học này?

Cần kết hợp nghe giảng lý thuyết với việc tự giải các bài tập giải tích; chủ động xây dựng mô hình mô phỏng trên máy tính trước khi thực hiện đo đạc phần cứng; đọc kỹ hướng dẫn an toàn và nguyên lý bài thí nghiệm trước khi vào xưởng/phòng lab; làm việc nghiêm túc theo nhóm trong các bài tập lớn và đồ án.

5. Có những tài liệu bổ trợ và công cụ nào kèm theo?

Hệ thống giáo trình đi kèm các phần mềm chuyên ngành (MATLAB-Simulink, Circuit Maker, SPICE, LabVIEW), bộ kit vi điều khiển EVB-89C51, các bài giảng điện tử PDF, sách bài tập chuyên khảo của các tác giả thuộc Viện Điện (ĐHBK Hà Nội) và hệ thống tài liệu tham khảo quốc tế (sách của các tác giả Lathi, Bell, Norman Balabanian, Floyd, Morris Mano, Turan Gonen).

Kết luận

Hệ thống đề cương và giáo trình khối ngành Kỹ thuật Điện - Điều khiển & Tự động hóa cung cấp một chương trình đào tạo hoàn chỉnh, có tính liên kết chặt chẽ từ các khái niệm cơ sở (mạch, trường, tín hiệu) đến các ứng dụng công nghiệp phức tạp (truyền động điện, điện tử công suất, hệ thống cung cấp điện, điều khiển quá trình). Lộ trình học tập phân bổ theo từng học kỳ giúp người học tích lũy năng lực phân tích mô hình hóa và kỹ năng kỹ thuật thực nghiệm vững chắc. Để hoàn thành tốt chương trình, người học cần khai thác đồng bộ giữa bài giảng lý thuyết, giáo trình chuyên khảo của các giảng viên Viện Điện, hệ thống phòng thí nghiệm thực hành và các công cụ mô phỏng số chuyên ngành.
