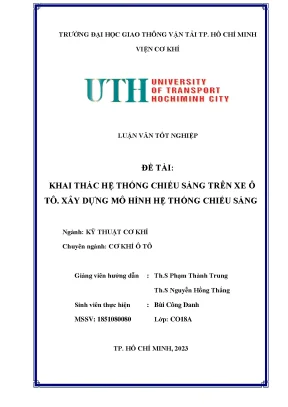

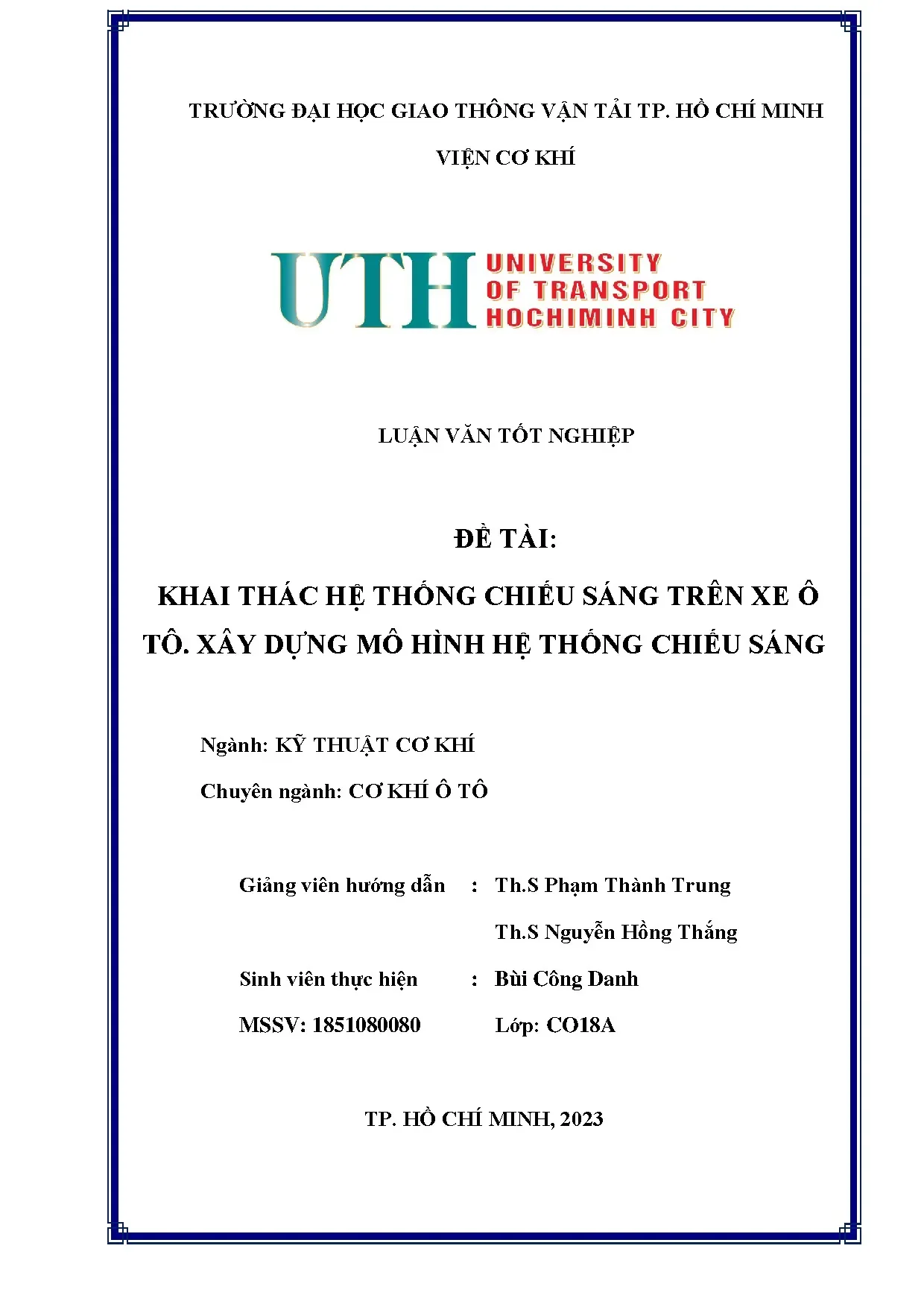

Khai Thác Hệ Thống Chiếu Sáng Ô Tô: Nghiên Cứu Mô Hình Chiếu Sáng Trên Xe Toyota Camry 2010

LỜI NÓI ĐẦU

LỜI CẢM ƠN

TÓM TẮT LUẬN VĂN

1. CHƯƠNG 1: TỔNG QUAN VỀ HỆ THỐNG CHIẾU SÁNG

1.1. Nhiệm vụ, yêu cầu và phân loại

1.2. Các chức năng và thông số cơ bản

1.3. Cấu tạo bóng đèn

1.3.1. Bóng đèn dây tóc

1.3.2. Bóng đèn halogen

1.3.3. Đèn Xenon

1.3.4. Đèn LED

1.4. Gương phản chiếu (chóa đèn)

1.4.1. Chóa đèn hình chữ nhật

1.4.2. Hệ Châu Âu

1.4.3. Hệ Châu Mỹ

1.5. Một số sơ đồ mạch điều khiển hệ thống chiếu sáng

1.5.1. Sơ đồ công tắc điều khiển đèn loại dương chờ

1.5.2. Sơ đồ công tắc điều khiển đèn loại âm chờ

1.5.3. Sơ đồ công tắc điều khiển đèn sương mù

1.6. Giới thiệu xe Toyota Camry 2010

1.6.1. Lịch sử phát triển

1.6.2. Thông số kỹ thuật của xe Toyota Camry 2010

2. CHƯƠNG 2: HỆ THỐNG CHIẾU SÁNG TRÊN TOYOTA CAMRY 2010

2.1. Hệ thống chiếu sáng trên Toyota Camry 2010

2.2. Sơ đồ bố trí chung

2.3. Hệ thống đèn pha cốt

2.4. Chế độ đèn Tail

2.5. Hệ thống điều khiển đèn tự động

2.6. Hệ thống đèn tín hiệu

2.7. Hệ thống đèn sương mù

2.8. Cụm công tắc

2.9. Hệ thống đèn hậu

3. CHƯƠNG 3: QUY TRÌNH BẢO DƯỠNG SỮA CHỮA HỆ THỐNG CHIẾU SÁNG TRÊN Ô TÔ

3.1. Các hư hỏng và cách khắc phục trong hệ thống cung cấp điện

3.2. Ắc quy yếu hết điện

3.3. Tiếng ồn khác thường

3.4. Các hư hỏng ở hệ thống chiếu sáng trên Toyota Camry 2010

3.5. Quy trình kiểm tra một số lỗi trong hộp điều khiển ECU

3.6. Quy trình kiểm tra tháo lắp sửa chữa hệ thống đèn pha trên xe

4. CHƯƠNG 4: XÂY DỰNG MÔ HÌNH HỆ THỐNG CHIẾU SÁNG

4.1. Mục đích và ý tưởng thiết kế mô hình

4.2. Các bước thiết kế

4.3. Thiết kế mô hình căn bản

4.4. Thiết kế hệ thống chiếu sáng tín hiệu trên mô hình

DANH SÁCH HÌNH ẢNH

DANH SÁCH BẢNG BIỂU

I. Tổng Quan Hệ Thống Chiếu Sáng Ô Tô Camry 2010 55 ký tự

Hệ thống chiếu sáng trên ô tô, đặc biệt trên các xe hiện đại như Toyota Camry 2010, đóng vai trò quan trọng trong việc đảm bảo an toàn và tiện nghi cho người lái. Các hệ thống đèn thông minh giúp cải thiện tầm nhìn trong điều kiện thiếu sáng, sương mù hoặc khi vào cua. Luận văn này tập trung vào việc khai thác hệ thống chiếu sáng trên Toyota Camry 2010 và xây dựng mô hình chiếu sáng trên xe ô tô. Hệ thống chiếu sáng không chỉ đơn thuần là đèn pha và đèn hậu mà còn bao gồm nhiều loại đèn khác nhau với các chức năng riêng biệt, từ đèn kích thước, đèn sương mù đến đèn phanh và đèn lùi. Việc hiểu rõ cấu tạo hệ thống chiếu sáng ô tô, nguyên lý hoạt động và cách bảo dưỡng, sửa chữa là vô cùng quan trọng đối với người sử dụng và kỹ thuật viên. Theo luận văn gốc, "Các hệ thống hiện đại được trang bị lên xe đã nâng giá trị của ô tô lên cao."

1.1. Nhiệm vụ Yêu cầu và Phân loại Đèn Chiếu Sáng

Hệ thống chiếu sáng có nhiệm vụ chính là đảm bảo điều kiện làm việc tốt nhất cho người lái xe, đặc biệt vào ban đêm, đồng thời đảm bảo an toàn giao thông. Yêu cầu cơ bản của đèn chiếu sáng là phải có cường độ sáng lớn nhưng không gây lóa mắt cho người lái xe ngược chiều. Hệ thống chiếu sáng được phân loại chủ yếu dựa trên đặc điểm phân bố chùm ánh sáng, bao gồm hệ thống chiếu sáng theo tiêu chuẩn Châu Âu và hệ thống chiếu sáng theo tiêu chuẩn Châu Mỹ. Mỗi hệ thống có những đặc điểm riêng biệt về góc chiếu, cường độ sáng và thiết kế chóa đèn. Việc lựa chọn và sử dụng đúng loại đèn phù hợp với tiêu chuẩn của từng khu vực là rất quan trọng để đảm bảo an toàn và hiệu quả chiếu sáng.

1.2. Chức năng và Thông số Kỹ thuật Cơ bản của Đèn Ô tô

Các chức năng chính của hệ thống chiếu sáng bao gồm chiếu sáng phía trước, báo hiệu kích thước xe, cảnh báo trong điều kiện sương mù, báo hiệu lùi xe và cảnh báo phanh. Các thông số cơ bản bao gồm khoảng chiếu sáng xa (180-250m), khoảng chiếu sáng gần (50-75m) và công suất tiêu thụ của bóng đèn (35-70W tùy chế độ). Đèn sương mù thường được lấy điện sau relay đèn kích thước, giúp giảm chói mắt cho xe ngược chiều. Đèn lùi và đèn phanh đóng vai trò quan trọng trong việc cảnh báo các xe phía sau về hành động của người lái. Đèn báo trên taplo hiển thị thông số, tình trạng hoạt động và báo lỗi của các hệ thống trên xe.

II. Tìm Hiểu Cấu Tạo Bóng Đèn Xe Camry 2010 52 ký tự

Bóng đèn là một thành phần quan trọng của hệ thống chiếu sáng. Có nhiều loại bóng đèn khác nhau được sử dụng trên ô tô, bao gồm đèn dây tóc, đèn halogen, đèn xenon (HID) và đèn LED. Mỗi loại đèn có cấu tạo, nguyên lý hoạt động, ưu điểm và nhược điểm riêng. Đèn dây tóc có cấu tạo đơn giản nhưng hiệu suất thấp. Đèn halogen cải thiện hiệu suất và tuổi thọ so với đèn dây tóc. Đèn xenon (HID) có cường độ sáng cao hơn và tuổi thọ dài hơn, nhưng đòi hỏi hệ thống điều khiển phức tạp hơn. Đèn LED là công nghệ chiếu sáng hiện đại nhất, tiết kiệm điện, tuổi thọ cao và có khả năng tạo ra nhiều màu sắc khác nhau. Việc lựa chọn loại bóng đèn phù hợp ảnh hưởng đến cường độ sáng đèn ô tô, tuổi thọ và hiệu quả sử dụng.

2.1. So sánh Đèn Halogen Xenon và LED trên Camry 2010

Đèn halogen sử dụng khí halogen để tái tạo dây tóc, tăng hiệu suất và tuổi thọ so với đèn dây tóc thông thường. Đèn xenon (HID) tạo ra ánh sáng bằng cách phóng điện giữa hai điện cực trong môi trường khí xenon, cho cường độ sáng cao hơn và tuổi thọ dài hơn. Đèn LED là công nghệ chiếu sáng hiện đại nhất, tiết kiệm điện năng, có tuổi thọ cao và có thể điều chỉnh màu sắc dễ dàng. Tuy nhiên, giá thành của đèn LED thường cao hơn so với các loại đèn khác. Trên Camry 2010, có thể sử dụng các loại đèn halogen, xenon hoặc LED tùy thuộc vào phiên bản và tùy chọn nâng cấp.

2.2. Gương phản chiếu Chóa đèn Vai trò và Thiết kế

Gương phản chiếu, hay còn gọi là chóa đèn, có chức năng định hướng lại các tia sáng từ bóng đèn, giúp tạo ra chùm sáng tập trung và chiếu xa hơn. Gương phản chiếu thường có hình dạng parabol và được làm từ vật liệu phản xạ như bạc hoặc nhôm. Vị trí của bóng đèn trong chóa đèn phải được đặt chính xác tại tiêu điểm để tạo ra chùm sáng song song. Các xe đời mới thường sử dụng chóa đèn hình chữ nhật để tăng vùng sáng theo chiều rộng và giảm chói mắt cho xe ngược chiều. Thiết kế chóa đèn ảnh hưởng lớn đến góc chiếu sáng đèn ô tô và hiệu quả chiếu sáng tổng thể.

III. Nghiên Cứu Hệ Thống Chiếu Sáng Trên Xe Toyota Camry 2010 58 ký tự

Chương 2 của luận văn tập trung vào hệ thống chiếu sáng trên Toyota Camry 2010. Nó bao gồm sơ đồ bố trí chung, hệ thống đèn pha cốt, chế độ đèn Tail, hệ thống điều khiển đèn tự động, hệ thống đèn tín hiệu và hệ thống đèn sương mù. Việc hiểu rõ vị trí lắp đặt, cấu tạo và hoạt động của từng hệ thống là rất quan trọng để bảo dưỡng và sửa chữa hiệu quả. Các sơ đồ mạch điện giúp kỹ thuật viên dễ dàng xác định các thành phần và đường dẫn tín hiệu, từ đó chẩn đoán và khắc phục sự cố nhanh chóng. Theo luận văn, "Luận văn này tập trung vào khai thác hệ thống chiếu sáng trên xe Toyota Camry 2010 và xây dựng mô hình chiếu sáng trên xe ô tô."

3.1. Phân Tích Sơ Đồ Mạch Điện Chiếu Sáng Camry 2010

Sơ đồ mạch điện là công cụ quan trọng để hiểu rõ cách thức hoạt động của hệ thống chiếu sáng. Sơ đồ bao gồm các thành phần như công tắc, relay, cầu chì, bóng đèn và dây dẫn. Việc phân tích sơ đồ mạch điện giúp xác định đường đi của dòng điện, các điểm kết nối và các thành phần liên quan. Từ đó, kỹ thuật viên có thể chẩn đoán và khắc phục sự cố một cách hiệu quả. Ví dụ, sơ đồ mạch điện đèn pha cốt cho thấy cách thức chuyển đổi giữa chế độ chiếu xa và chiếu gần, cũng như cách thức điều khiển cường độ sáng. Sơ đồ mạch điện hệ thống chiếu sáng Camry 2010 là một phần không thể thiếu trong quá trình sửa chữa.

3.2. Chức năng và Vị trí Cụm Công Tắc Điều Khiển Đèn

Cụm công tắc điều khiển đèn là nơi người lái tương tác trực tiếp với hệ thống chiếu sáng. Cụm công tắc thường bao gồm các chức năng như bật/tắt đèn pha, chuyển đổi chế độ chiếu xa/gần, bật đèn sương mù, bật đèn tín hiệu và điều khiển đèn kích thước. Vị trí của cụm công tắc thường nằm trên trục vô lăng hoặc trên bảng điều khiển trung tâm. Việc hiểu rõ chức năng của từng công tắc và vị trí của chúng giúp người lái sử dụng hệ thống chiếu sáng một cách hiệu quả và an toàn. Trong Toyota Camry 2010, cụm công tắc được thiết kế để dễ dàng thao tác và điều khiển.

IV. Hướng Dẫn Bảo Dưỡng Sửa Chữa Đèn Xe Camry 2010 59 ký tự

Chương 3 của luận văn đề cập đến quy trình bảo dưỡng và sửa chữa hệ thống chiếu sáng trên ô tô, đặc biệt là trên Toyota Camry 2010. Nó bao gồm các hư hỏng thường gặp, cách khắc phục, quy trình tháo lắp và kiểm tra hệ thống đèn pha. Việc bảo dưỡng định kỳ giúp kéo dài tuổi thọ của hệ thống chiếu sáng và đảm bảo hoạt động ổn định. Khi gặp sự cố, việc chẩn đoán chính xác và sửa chữa kịp thời là rất quan trọng để đảm bảo an toàn khi lái xe. Kiểm tra hệ thống điện ô tô định kỳ là việc làm cần thiết. Theo luận văn gốc, "Các hư hỏng thường gặp trên Toyota Camry 2010 và đưa ra các giải pháp khắc phục."

4.1. Các Hư Hỏng Thường Gặp và Cách Khắc Phục Đèn Camry

Các hư hỏng thường gặp trong hệ thống chiếu sáng bao gồm bóng đèn cháy, cầu chì đứt, relay hỏng, dây dẫn bị đứt hoặc chập, công tắc bị kẹt và hộp điều khiển ECU bị lỗi. Cách khắc phục tùy thuộc vào từng loại hư hỏng. Bóng đèn cháy cần được thay thế bằng bóng mới. Cầu chì đứt cần được thay thế bằng cầu chì cùng loại. Relay hỏng cần được kiểm tra và thay thế nếu cần thiết. Dây dẫn bị đứt hoặc chập cần được sửa chữa hoặc thay thế. Công tắc bị kẹt có thể được vệ sinh hoặc thay thế. Hộp điều khiển ECU bị lỗi cần được kiểm tra bằng máy chẩn đoán và sửa chữa hoặc thay thế. Quan trọng là phải kiểm tra hệ thống chiếu sáng một cách cẩn thận.

4.2. Quy Trình Tháo Lắp Kiểm Tra Hệ Thống Đèn Pha

Quy trình tháo lắp và kiểm tra hệ thống đèn pha bao gồm các bước sau: Ngắt kết nối nguồn điện. Tháo các ốc vít cố định đèn pha. Rút các giắc cắm điện. Tháo đèn pha ra khỏi xe. Kiểm tra bóng đèn, chóa đèn và các thành phần khác. Lắp đèn pha trở lại theo thứ tự ngược lại. Kiểm tra hoạt động của đèn pha. Việc tuân thủ đúng quy trình giúp tránh gây hư hỏng cho các thành phần khác và đảm bảo an toàn trong quá trình thực hiện. Thao tác thay bóng đèn xe Camry 2010 cần cẩn thận để tránh gây trầy xước.

V. Xây Dựng Mô Hình Chiếu Sáng Toyota Camry 2010 54 ký tự

Chương 4 của luận văn trình bày về việc xây dựng mô hình chiếu sáng trên Toyota Camry 2010. Mô hình này giúp người học hiểu rõ hơn về cấu tạo và nguyên lý hoạt động của hệ thống chiếu sáng. Nó cũng là công cụ hữu ích cho việc giảng dạy và thực hành. Mục đích của việc xây dựng mô hình là tạo ra một hệ thống thu nhỏ, đầy đủ các chức năng cơ bản của hệ thống chiếu sáng thực tế. Các bước thiết kế bao gồm thiết kế mô hình căn bản, thiết kế hệ thống chiếu sáng tín hiệu và bố trí các thành phần trên mô hình.

5.1. Mục đích và Ý tưởng Thiết kế Mô Hình Chiếu Sáng

Mục đích chính của việc thiết kế mô hình chiếu sáng là tạo ra một công cụ trực quan giúp người học dễ dàng hình dung và hiểu rõ hơn về cấu tạo và nguyên lý hoạt động của hệ thống chiếu sáng trên xe ô tô. Ý tưởng thiết kế là tạo ra một mô hình thu nhỏ, đầy đủ các chức năng cơ bản như đèn pha, đèn hậu, đèn xi nhan, đèn phanh và đèn lùi. Mô hình cũng cần có các thành phần điều khiển như công tắc, relay và cầu chì để mô phỏng hoạt động thực tế của hệ thống. Đặc biệt phải thể hiện được nguyên lý hoạt động hệ thống chiếu sáng ô tô.

5.2. Các Bước Thiết Kế và Thi Công Mô Hình Chiếu Sáng

Các bước thiết kế và thi công mô hình chiếu sáng bao gồm: Lựa chọn vật liệu và linh kiện phù hợp. Thiết kế sơ đồ mạch điện. Lắp ráp các thành phần điện tử. Kiểm tra và hiệu chỉnh hoạt động của mô hình. Bố trí các thành phần trên bảng mô hình. Hoàn thiện và trang trí mô hình. Quá trình này đòi hỏi sự tỉ mỉ, cẩn thận và kiến thức về điện tử cơ bản. Mô hình hoàn thiện sẽ là một công cụ hữu ích cho việc học tập và giảng dạy về hệ thống chiếu sáng ô tô. Đảm bảo tính trực quan và dễ hiểu của mô hình chiếu sáng.

VI. Tiết Kiệm Điện Năng Quy Định Đèn Chiếu Sáng 57 ký tự

Một khía cạnh quan trọng khác của hệ thống chiếu sáng là tiết kiệm điện năng và tuân thủ các quy định pháp luật liên quan. Việc sử dụng các loại đèn tiết kiệm điện như đèn LED có thể giúp giảm đáng kể lượng điện tiêu thụ của xe. Ngoài ra, người lái xe cần tuân thủ các quy định về cường độ sáng, góc chiếu và màu sắc của đèn để đảm bảo an toàn giao thông và tránh bị phạt. Việc bảo dưỡng định kỳ và thay thế các bóng đèn hỏng cũng giúp duy trì hiệu quả chiếu sáng và tiết kiệm điện năng.

6.1. Các Biện Pháp Tiết Kiệm Điện Trong Hệ Thống Chiếu Sáng

Để tiết kiệm điện năng trong hệ thống chiếu sáng, có thể áp dụng các biện pháp sau: Sử dụng đèn LED thay cho đèn halogen hoặc xenon, vì đèn LED tiêu thụ ít điện hơn đáng kể. Tắt đèn khi không cần thiết. Bảo dưỡng định kỳ hệ thống chiếu sáng để đảm bảo hoạt động hiệu quả. Kiểm tra và thay thế các bóng đèn hỏng. Điều chỉnh góc chiếu đèn pha đúng cách để tránh lãng phí ánh sáng và gây chói mắt cho xe ngược chiều. Sử dụng hệ thống đèn tự động để tự động bật tắt đèn khi cần thiết, tránh tình trạng quên tắt đèn gây hao điện bình ắc quy.

6.2. Quy Định Về Đèn Chiếu Sáng Ô Tô Tại Việt Nam

Quy định về đèn chiếu sáng ô tô tại Việt Nam bao gồm các yêu cầu về cường độ sáng, góc chiếu, màu sắc và vị trí lắp đặt của các loại đèn. Ví dụ, đèn pha phải có cường độ sáng đủ mạnh để chiếu xa, nhưng không được gây chói mắt cho xe ngược chiều. Đèn xi nhan phải có màu vàng và nhấp nháy với tần số quy định. Đèn phanh phải có màu đỏ và sáng hơn đèn hậu. Việc tuân thủ các quy định này là bắt buộc để đảm bảo an toàn giao thông và tránh bị phạt. Các quy định này được ban hành bởi các cơ quan chức năng và có thể thay đổi theo thời gian.
