Giáo Trình Khí Cụ Điện (Mã môn học: MH12) – Ngành Điện Công Nghiệp

Tổng quan về giáo trình

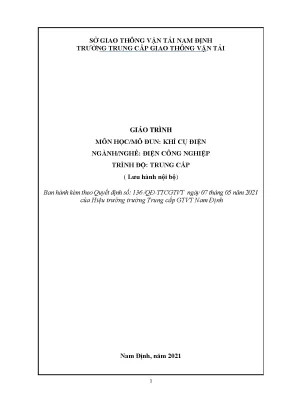

Giáo trình môn học/mô đun: Khí cụ điện (Mã số: MH12) là tài liệu đào tạo chuyên môn được biên soạn bởi Đoàn Công Danh (Chủ biên) cùng thành viên tham gia Nguyễn Công Ánh. Giáo trình được ban hành chính thức theo Quyết định số 136/QĐ-TTCGTVT ngày 07 tháng 05 năm 2021 của Hiệu trưởng Trường Trung cấp Giao thông Vận tải Nam Định, phục vụ giảng dạy nội bộ cho ngành nghề Điện công nghiệp trình độ Trung cấp.

Trong chương trình đào tạo, môn học Khí cụ điện giữ vai trò là môn học kỹ thuật cơ sở bắt buộc. Môn học được bố trí giảng dạy sau khi người học đã hoàn thành các môn học tiên quyết bao gồm An toàn lao động, Mạch điện, đồng thời có thể bố trí học song song với môn học Vật liệu điện. Vị trí này giúp kết nối lý thuyết mạch và vật liệu với các ứng dụng thực tế trong vận hành lưới điện và điều khiển máy điện.

Mục tiêu học tập của giáo trình được cấu trúc rõ ràng qua ba chuẩn đầu ra:

  • Về kiến thức: Nhận dạng, phân loại chính xác các loại khí cụ điện; trình bày đầy đủ cấu tạo và nguyên lý hoạt động của từng nhóm thiết bị.
  • Về kỹ năng: Sử dụng thành thạo, thực hiện tính toán và lựa chọn đúng các loại khí cụ điện phù hợp với thông số lưới điện; kiểm tra, phát hiện và sửa chữa các hư hỏng thông thường.
  • Về năng lực tự chủ và trách nhiệm: Hình thành tác phong làm việc cẩn thận, chính xác, tuân thủ quy trình kỹ thuật.

Cấu trúc giáo trình gồm 4 bài học chính, đi từ cơ sở lý thuyết khí cụ điện đến các nhóm thiết bị theo chức năng: đóng cắt, bảo vệ và điều khiển. Cách tiếp cận của tài liệu kết hợp giữa phân tích giải tích kỹ thuật (nhiệt, lực điện động, tiếp xúc điện) với hướng dẫn quy trình bảo dưỡng thực hành.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai qua 4 bài học trọng tâm:

  1. Bài 1: Khái niệm về khí cụ điện (Trang 6 – 23):
    Trình bày định nghĩa, các yêu cầu kỹ thuật cơ bản (ổn định nhiệt, ổn định điện động, độ bền cách điện); lý thuyết phát nóng của khí cụ điện theo định luật Jun – Lenxơ ($Pdt = I^2 Rdt$) và phương trình cân bằng nhiệt ($Pdt = CM d\tau + \alpha S \tau dt$); các chế độ làm việc (dài hạn, ngắn hạn, ngắn hạn lặp lại với hệ số $\text{ĐL}% = \frac{t_{lv}}{t_{lv}+t_{ng}} \cdot 100$); độ chênh nhiệt $\tau = \theta - \theta_0$ (quy định tiêu chuẩn tại Việt Nam là $\theta_0 = 40^\circ\text{C}$); bảng cấp cách điện từ Y ($90^\circ\text{C}$), A ($105^\circ\text{C}$), E ($120^\circ\text{C}$), B ($130^\circ\text{C}$), F ($155^\circ\text{C}$), H ($180^\circ\text{C}$) đến C (trên $180^\circ\text{C}$).
    Chương này phân tích bản chất tiếp xúc điện, điện trở tiếp xúc ($R_{tx} = \frac{k}{F^m}$), mật độ dòng điện cho phép ($J_{cp}$); bản chất phóng điện hồ quang (plasma $4000 - 5000^\circ\text{C}$, mật độ dòng $10^4 - 10^5\text{ A/cm}^2$) và 7 phương pháp dập hồ quang; phương pháp tính lực điện động theo định luật Biot – Savart – Laplace ($F = IBl\sin\alpha$) và phương pháp cân bằng năng lượng ($W = \frac{1}{2}Li^2$).

  2. Bài 2: Khí cụ điện đóng cắt (Trang 24 – 46):
    Phân tích cấu tạo, nguyên lý, cách tính chọn và sửa chữa các thiết bị: Cầu dao (cầu dao 1 pha, 3 pha, 1 ngả, 2 ngả, cầu dao có lưỡi dao phụ); Công tắc (công tắc hộp, công tắc vạn năng, công tắc hành trình); Nút nhấn điều khiển (loại 1 nút, 2 nút liên động, thường mở, thường đóng); Dao cách ly (dao đặt trong nhà, ngoài trời, dao tiếp đất, cầu chì tự rơi FCO, dao cắt phụ tải); Máy cắt điện cao áp (máy cắt nhiều dầu, ít dầu, máy cắt không khí áp suất 20 atm, máy cắt chân không, máy cắt khí $\text{SF}6$); Áptômát (hệ thống tiếp điểm 2 cấp hoặc 3 cấp: chính, phụ, hồ quang; buồng dập kiểu hở/nửa kín; cơ cấu móc bảo vệ điện từ, rơle nhiệt, móc sụt áp; đặc tính bảo vệ loại B ngắt ở $3 - 5 I{đm}$ và loại C ở $5 - 10 I_{đm}$).

  3. Bài 3: Khí cụ điện bảo vệ (Trang 47 – 74):
    Trọng tâm nghiên cứu Nam châm điện (cuộn dây, lõi sắt từ có nắp/không nắp; nguyên lý lực hút điện từ $F$; dòng điện tác động $I_{td}$, dòng điện trở về $I_{tv}$, hệ số trở về $k_{tv} = I_{tv}/I_{td}$; ứng dụng trong cơ cấu nâng hạ cần trục, phanh hãm, bộ ly hợp điện từ máy công cụ); Rơle điện từ; Thiết bị chống dòng điện rò.

  4. Bài 4: Khí cụ điện điều khiển (Trang 75 – 91):
    Cung cấp cấu tạo và sơ đồ ứng dụng của Khởi động từ (Contactor), Rơle trung gian, Rơle tốc độ, Rơle thời gian và Bộ khống chế mạch điện.

Giáo trình kết thúc với hệ thống giải thích thuật ngữ chuyên môn (trang 92) và danh mục tài liệu tham khảo (trang 93).

                      TIẾN TRÌNH NỘI DUNG GIÁO TRÌNH

Kiến thức nền tảng được xây dựng

  • Lý thuyết nhiệt và cân bằng năng lượng: Xác định quá trình phát nóng trong chế độ làm việc dài hạn và ngắn hạn lặp lại của vật dẫn, tính toán độ tăng nhiệt theo nhiệt độ môi trường định mức tại Việt Nam ($40^\circ\text{C}$).
  • Nguyên lý tiếp xúc điện: Xây dựng mối quan hệ giữa lực ép cơ học $F$, dạng bề mặt (tiếp xúc điểm, đường, mặt) và hệ số vật liệu ($k, m$) đối với điện trở tiếp xúc $R_{tx}$.
  • Cơ sở điện từ và hồ quang học: Cơ chế ion hóa chất khí sinh hồ quang, nguyên lý dập tắt hồ quang trong môi trường dầu, chân không, khí nén và khí $\text{SF}6$; tính toán lực điện động tương hỗ giữa các thanh dẫn dẹt/tròn có xét đến hệ số hình dáng $k{hd}$.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Đọc hiểu thông số nhãn máy, phân tích cấu tạo bên trong và sơ đồ nguyên lý của các thiết bị đóng cắt, bảo vệ, điều khiển hạ áp và trung/cao áp.
  • Kỹ năng tính toán – lựa chọn: Tính chọn cầu dao, dao cách ly, máy cắt, áptômát dựa trên điều kiện điện áp định mức ($U_{đm} \ge U_{mạng}$), dòng điện làm việc cực đại ($I_{đm} \ge I_{lv.max}$), kiểm tra độ ổn định nhiệt ($I_{todn}^2 t_{todn} \le I_{gh}^2 t_{gh}$) và độ ổn định lực điện động ($i_{max} \le I_{xk}$).
  • Kỹ năng bảo dưỡng – sửa chữa: Tháo lắp đúng trình tự cơ khí, đo kiểm tiếp điểm, mài phẳng bề mặt tiếp xúc bằng giấy ráp mịn, cân chỉnh lực nén lò xo ngàm dao, kiểm tra cuộn hút nam châm điện và thay thế rơle bị suy giảm phẩm chất cách điện.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình sư phạm tích hợp lý thuyết kỹ thuật cơ sở gắn liền với quy trình thao tác nghề thực tế:

  • Tiếp cận sư phạm: Mỗi bài học mở đầu bằng mục tiêu năng lực (kiến thức, kỹ năng, thái độ), tiếp nối bằng phân tích giải tích cấu tạo – nguyên lý, bảng số liệu định mức và kết thúc bằng bài tập thực hành tương ứng.
  • Hệ thống bài tập đánh giá: Cuối mỗi bài đều có hệ thống câu hỏi trắc nghiệm khách quan (từ câu 1.1 – 1.7 ở Bài 1; câu 2.1 – 2.6 ở Bài 2) kiểm tra trực tiếp các khái niệm về cấp cách điện, công dụng dao cách ly, nguyên lý dập hồ quang, điều kiện tính chọn thiết bị.
  • Nội dung thực hành: Các bài thực hành hướng dẫn chi tiết quy trình chuẩn bị dụng cụ (kìm, tuốc nơ vít, cờ lê, bút thử điện, đồng hồ vạn năng) và các bước thao tác cụ thể:
    1. Tháo nắp và kiểm tra tổng thể.
    2. Vệ sinh tiếp điểm bằng giấy ráp mịn hoặc axeton.
    3. Kiểm tra độ đàn hồi của lò xo, độ thẳng của lưỡi dao động, độ khít của ngàm tĩnh.
    4. Lắp ráp hoàn thiện theo thứ tự ngược lại và thử nghiệm chức năng đóng cắt.
  • Hướng dẫn tự học: Học viên khai thác giáo trình thông qua việc giải các bài toán kỹ thuật mẫu (như bài toán tính lực điện động tác dụng lên ngàm cầu dao thanh dẹt có $B \times h = 0{,}005 \times 0{,}06\text{ m}^2$, dòng điện $33\text{ kA}$, hệ số $k_{hd} = 0{,}55$; bài toán chọn cầu dao cho tải $220\text{V} - 18{,}5\text{A}$), đối chiếu các bảng tra cứu kỹ thuật để tự học và củng cố kiến thức.

Điểm nổi bật và cập nhật

  • Hệ thống hóa thiết bị đầy đủ từ hạ thế đến cao thế: Giáo trình không chỉ giới hạn ở các thiết bị hạ thế thông dụng (cầu dao, công tắc hộp, nút ấn, áptômát) mà còn cung cấp kiến thức chi tiết về khí cụ điện cao áp (dao cách ly, cầu chì tự rơi FCO, máy cắt ít dầu, máy cắt không khí nén, máy cắt khí $\text{SF}_6$).
  • Gắn kết điều kiện vận hành chuẩn Việt Nam: Tài liệu cập nhật các thông số tính toán dựa trên điều kiện khí hậu và tiêu chuẩn lưới điện Việt Nam, cụ thể là quy định nhiệt độ môi trường tính toán $\theta_0 = 40^\circ\text{C}$ (khác với chuẩn $35^\circ\text{C}$ của các nước ôn đới), đưa ra các dãy dòng điện và điện áp định mức tiêu chuẩn ($220\text{V}$, $380\text{V}$, $500\text{V}$, $3 - 35\text{kV}$).
  • Liên hệ thực tế sản xuất công nghiệp: Các ví dụ và bài học gắn liền với các ứng dụng thực tế trong nhà máy, xí nghiệp như: ứng dụng công tắc chuyển đổi sao – tam giác, công tắc hành trình giới hạn điểm dừng thang máy và palăng điện, nam châm điện nâng hạ trong luyện kim, bộ ly hợp điện từ điều khiển chạy/dừng máy cắt gọt kim loại với chu kỳ kiểm tra định kỳ 3 tháng/lần.

Đối tượng sử dụng giáo trình

  • Sinh viên/Học viên: Dành cho học viên trình độ Trung cấp và Cao đẳng nghề chuyên ngành Điện công nghiệp. Sinh viên đại học các ngành Kỹ thuật điện, Tự động hóa có thể sử dụng giáo trình làm tài liệu tham khảo cho các học phần thực tập kỹ thuật cơ sở và khí cụ điện.
  • Kiến thức tiên quyết: Người học cần có kiến thức cơ bản từ các môn học An toàn lao động, Mạch điện (định luật Ôm, định luật Jun – Lenxơ, giải mạch xoay chiều 1 pha, 3 pha) và Vật liệu điện (vật liệu dẫn điện, vật liệu dẫn từ, vật liệu cách điện).
  • Giảng viên: Giáo trình đóng vai trò là khung chương trình chuẩn (MH12) để xây dựng đề cương bài giảng lý thuyết, biên soạn phiếu hướng dẫn thực hành xưởng, lập ngân hàng đề thi trắc nghiệm và thực hành tháo lắp.
  • Kỹ thuật viên vận hành: Tài liệu phục vụ tra cứu thực tế cho công nhân, kỹ thuật viên làm việc tại các trạm biến áp, phân xưởng sản xuất cần quy trình chẩn đoán hư hỏng tiếp điểm, bảng phân cấp nhiệt độ vật liệu cách điện và phương pháp bảo dưỡng thiết bị đóng cắt.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Tài liệu được biên soạn phục vụ chính cho người học ngành Điện công nghiệp (trình độ Trung cấp), đồng thời phù hợp làm tài liệu tham khảo cho sinh viên các hệ kỹ thuật điện và công nhân bảo dưỡng điện tại nhà máy.

2. Cần trang bị kiến thức nền tảng nào trước khi học?

Người học cần hoàn thành môn học An toàn lao động, môn Mạch điện và nắm được các đặc tính cơ bản của Vật liệu điện để hiểu rõ nguyên lý nhiệt và lực điện từ trong khí cụ điện.

3. Điểm khác biệt của giáo trình so với các tài liệu thuần lý thuyết?

Giáo trình kết hợp đồng thời lý thuyết cơ sở (phát nóng, hồ quang, tiếp xúc điện, lực điện động), công thức tính chọn thiết bị với các quy trình hướng dẫn thực hành tháo lắp, kiểm tra và khắc phục sự cố cụ thể cho từng loại thiết bị.

4. Làm thế nào để tự học giáo trình hiệu quả?

Người học nên đọc tuần tự lý thuyết từ Bài 1 để nắm bản chất vật lý, tự làm lại các ví dụ tính toán mẫu, tra cứu các bảng thông số kỹ thuật (cấp cách điện, điện trở tiếp xúc, kích thước tiếp điểm), trả lời câu hỏi trắc nghiệm và bám sát quy trình từng bước của bài thực hành.

5. Giáo trình có các bảng dữ liệu kỹ thuật và tài liệu bổ trợ nào?

Giáo trình cung cấp hệ thống bảng tra cứu kỹ thuật gồm: Bảng 1-1 (Cấp cách điện và nhiệt độ cho phép), Bảng 1-2 (Ứng suất vật liệu), Bảng 1-3 và 1-4 (Trị số tham khảo $k, m$), Bảng 1-5 (Kích thước tiếp điểm rơle), danh mục thuật ngữ chuyên môn (trang 92) và danh mục tài liệu tham khảo (trang 93).

Kết luận

Giáo trình môn học: Khí cụ điện (Đoàn Công Danh chủ biên, 2021) cung cấp hệ thống kiến thức hoàn chỉnh về cơ sở lý thuyết, cấu tạo, nguyên lý vận hành, phương pháp tính chọn và quy trình sửa chữa các khí cụ điện đóng cắt, bảo vệ, điều khiển trong công nghiệp.

Lộ trình học tập đề xuất:

  1. Nghiên cứu cơ sở lý thuyết nhiệt, tiếp xúc và hồ quang điện (Bài 1).
  2. Nắm vững cấu tạo, nguyên lý của nhóm thiết bị đóng cắt hạ – cao thế (Bài 2).
  3. Làm chủ nguyên lý thiết bị bảo vệ và cơ cấu điện từ (Bài 3).
  4. Phân tích các thiết bị điều khiển tự động (Bài 4).
  5. Thực hành tháo lắp, đo kiểm và bảo dưỡng định kỳ trên mô hình thực tế.

Người học có thể tham khảo thêm danh mục thuật ngữ chuyên ngành tại trang 92 và danh mục tài liệu tham khảo tại trang 93 của giáo trình để mở rộng kiến thức chuyên sâu.
