Giới thiệu dự án

Sự chuyển dịch cơ cấu năng lượng trong ngành công nghiệp giao thông vận tải toàn cầu đang diễn ra với tốc độ nhanh chóng nhằm ứng phó với biến đổi khí hậu và sự cạn kiệt của nhiên liệu hóa thạch. Tại các đô thị lớn ở Việt Nam, mật độ phương tiện cá nhân dày đặc cùng vấn đề ô nhiễm khí thải đô thị đặt ra yêu cầu cấp thiết về các dòng xe điện mini (Micro-EV) có kích thước nhỏ gọn, chi phí tiếp cận thấp và mức phát thải cục bộ bằng 0.

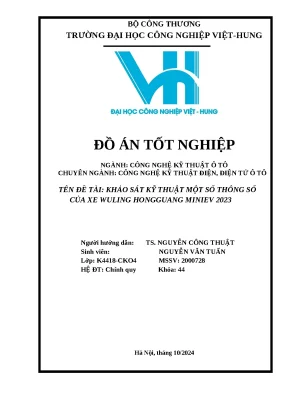

Đề tài "Khảo sát kỹ thuật một số thông số của xe Wuling HongGuang MiniEV 2023" được thực hiện bởi sinh viên ngành Công nghệ Kỹ thuật Ô tô (chuyên ngành Công nghệ Kỹ thuật Điện, Điện tử Ô tô) tại Trường Đại học Công nghiệp Việt - Hung, dưới sự hướng dẫn của TS. Nguyễn Công Thuật. Nghiên cứu tập trung giải quyết các bài toán cốt lõi: thiếu hụt tài liệu khảo sát kỹ thuật độc lập về hệ thống truyền động điện cỡ nhỏ, chưa chuẩn hóa mô hình cân bằng công suất kéo theo điều kiện giao thông thực tế tại Việt Nam, và thiếu quy trình an toàn - chẩn đoán sự cố điện áp cao cho các dòng xe điện đô thị giá rẻ.

                  +-----------------------------------+
                  |  Wuling HongGuang MiniEV 2023     |
                  +-----------------+-----------------+
                                    |
            +-----------------------+-----------------------+
            |                                               |
+-----------v-----------+                       +-----------v-----------+
|  Hệ thống Động cơ     |                       |  Hệ thống Pin Năng    |
|  & Cân bằng Công suất |                       |  lượng LFP / Li-ion   |
+-----------+-----------+                       +-----------+-----------+
            |                                               |
            |-- PMSM / BLDC: 20 kW                          |-- Dung lượng: 9.6 / 13.8 kWh
            |-- Mô-men xoắn: 85 N.m                         |-- Chuẩn bảo vệ: IP68
            |-- Tốc độ tối đa: 100 km/h                     |-- Cell Pin: SDI_21700 (248.63 Wh/kg)
            |-- Lực cản F_c & Cân bằng P_c                  |-- Sạc AC gia đình: 1.5 - 2.0 kW
            +-----------------------+-----------------------+
                                    |
                        +-----------v-----------+
                        | Quy trình Chẩn đoán   |
                        | & An toàn Điện Cao áp |
                        +-----------------------+
                        |-- Đo điện trở cách điện R_iso
                        |-- Chẩn đoán ngắn mạch, chạm mass
                        |-- Thao tác giắc nối & HVIL

Mục tiêu dự án

  1. Khảo sát và giải mã cấu trúc kỹ thuật: Phân tích chi tiết kiến trúc tổng thể, thông số hình học, hệ thống truyền lực trực tiếp (single-speed reduction gear) và hệ thống pin lưu trữ năng lượng trên Wuling HongGuang MiniEV 2023.
  2. Xây dựng mô hình tính toán động lực học và cân bằng công suất: Thiết lập phương trình lực cản tổng hợp ($F_c$), tính toán công suất động cơ yêu cầu ($P_c$) trên 3 kịch bản vận hành thực tế (đô thị trung bình, tốc độ cực đại, địa hình phức tạp/leo dốc).
  3. Mô phỏng và đánh giá hệ thống pin năng lượng: Khảo sát dung lượng pack pin (9.6 kWh và 13.8 kWh), thông số tế bào pin (cell) Samsung SDI 21700-SDI 48X, tính toán mật độ năng lượng theo thể tích ($712.87\text{ kWh/m}^3$) và khối lượng ($248.63\text{ Wh/kg}$), hiệu suất sạc/xả ($90 - 95%$).
  4. Xây dựng quy trình chẩn đoán lỗi và an toàn điện áp cao: Chuẩn hóa quy trình đo cách điện ($R_{iso}$), kiểm tra chạm mass, ngắn mạch trên hệ thống truyền động điện có dải điện áp lên đến 370V DC.

Phạm vi và giới hạn nghiên cứu

  • Phạm vi: Hai phiên bản tiêu chuẩn (LV1-120 / LV2-120 dùng pin 9.6 kWh) và phiên bản nâng cao (LV1-170 / LV2-170 dùng pin 13.8 kWh) được sản xuất và phân phối thương mại năm 2023.
  • Giới hạn: Phân tích động lực học thực hiện trên mô hình giải tích lý thuyết kết hợp đối chuẩn dữ liệu thực nghiệm tiêu chuẩn từ nhà sản xuất SAIC-GM-Wuling; không can thiệp tái lập trình sâu vào mã nguồn phần mềm bộ điều khiển trung tâm (VCU) hay firmware BMS.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Thị trường xe đô thị cỡ nhỏ tại Việt Nam trước đây chủ yếu bị chi phối bởi các dòng xe động cơ đốt trong (ICE) phân khúc A hoặc xe điện tốc độ thấp (NEV) không đủ tiêu chuẩn an toàn lưu thông quốc gia.

Tiêu chí kỹ thuật Wuling HongGuang MiniEV 2023 Xe xăng phân khúc A (1.0L - 1.2L) Xe điện sân golf / NEV (vd: GEM e4)
Công suất cực đại 20 kW (26.82 HP) 49 - 65 kW (66 - 87 HP) 3.7 - 5.0 kW (5 - 6.7 HP)
Mô-men xoắn tức thời 85 N.m @ 0 rpm 95 - 118 N.m @ 4000 rpm 30 - 45 N.m
Hiệu suất chuyển đổi năng lượng 88% - 93% 25% - 32% 75% - 82%
Khối lượng bản thân (Curb weight) 665 - 705 kg 950 - 1050 kg 580 - 620 kg
Chi phí năng lượng / 100 km ~25.000 - 32.000 VNĐ ~140.000 - 180.000 VNĐ ~30.000 VNĐ
Tiêu chuẩn an toàn điện & Pin IP68, Khung thép cường độ cao Tiêu chuẩn khí thải Euro 5 Không có chuẩn chống nước ngập sâu

Phân loại yêu cầu hệ thống theo mô hình MoSCoW

  • Must Have (Bắt buộc): Động cơ BLDC/PMSM đạt công suất tối thiểu 20 kW; bộ pin LFP chống nước IP68; hệ thống giám sát pin BMS tích hợp rơ-le ngắt cao áp tự động; phanh tái sinh năng lượng (Regenerative Braking).
  • Should Have (Nên có): Khả năng sạc AC qua ổ cắm dân dụng 220V/10A chuẩn dân dụng không cần trạm biến áp chuyên dụng; cấu trúc treo trước độc lập MacPherson tối ưu không gian; bộ đổi nguồn DC-DC tích hợp.
  • Could Have (Có thể có): Cơ chế làm mát cưỡng bức bằng chất lỏng cho pack pin khi vận hành ở nhiệt độ môi trường > 40°C; màn hình kỹ thuật số hiển thị SOC/SOH theo thời gian thực.
  • Won't Have (Chưa áp dụng): Cổng sạc nhanh DC công suất cao (DC Fast Charging > 30 kW) nhằm duy trì độ bền cell LFP và tối giản giá thành sản xuất.

Thiết kế hệ thống

Kiến trúc hệ thống truyền động và điều khiển của Wuling HongGuang MiniEV 2023 được module hóa gồm các khối chức năng liên kết chặt chẽ:

+-------------------------------------------------------------------------+
|                        KIẾN TRÚC TRUYỀN ĐỘNG EV                         |
+-------------------------------------------------------------------------+
                                    |
          +-------------------------+-------------------------+
          |                                                   |
+---------v---------+                               +---------v---------+
| Khối Lưu Trữ Năng |                               | Khối Quản Lý &    |
| Lượng Cao Áp (HV) |                               | Điều Khiển (MCU)  |
+---------+---------+                               +---------+---------+
          |                                                   |
          |-- Pin LFP (9.6 / 13.8 kWh)                        |-- VCU: Điều khiển trung tâm
          |-- BMS giám sát Cell Voltage & Temp                |-- Inverter / Biến tần IGBT
          |-- Khóa liên động an toàn HVIL                     |-- Bộ sạc Onboard Charger (OBC)
          |-- Rơ-le cách ly chính (Main Contactor)            |-- DC-DC Converter (HV -> 12V)
          +-------------------------+-------------------------+
                                    |
          +-------------------------+-------------------------+
          |                                                   |
+---------v---------+                               +---------v---------+
| Khối Chấp Hành Cơ |                               | Khối An Toàn &    |
| Khí & Truyền Lực  |                               | Phụ Tải Ngoại Vi  |
+-------------------+                               +-------------------+
|-- Động cơ PMSM / BLDC (20 kW, 85 Nm)              |-- Hệ thống phanh đĩa/tang trống
|-- Hộp số giảm tốc đơn cấp (Single-speed)          |-- Ắc quy phụ trợ 12V 107
|-- Vi sai cầu sau (RWD)                            |-- Hệ thống chiếu sáng, HVAC
+---------------------------------------------------+-------------------+

Bảng thông số công nghệ cốt lõi

  • Động cơ điện: Động cơ đồng bộ nam châm vĩnh cửu (PMSM) / BLDC, công suất đỉnh 20 kW (26.82 HP), mô-men xoắn cực đại 85 N.m.
  • Hộp số: Giảm tốc đơn cấp (Fixed gear ratio), dẫn động cầu sau (RWD).
  • Hệ thống pin: Lithium Iron Phosphate (LFP), cấp bảo vệ IP68, điện áp danh định gói pin từ 100V đến 120V (tương đương kiến trúc cell nối tiếp).
  • Bộ sạc On-board (OBC): Điện áp vào 220V AC, công suất sạc danh định ~1.5 - 2.0 kW, thời gian sạc đầy 6.5 - 9.0 giờ.
  • Khung gầm & Treo: Treo trước độc lập kiểu MacPherson, treo sau phụ thuộc liên kết lò xo lá/thanh giằng chịu tải; lốp xe kích thước 145/70R12.

Phương pháp nghiên cứu (Methodology)

Quy trình nghiên cứu áp dụng phương pháp tiếp cận 3 giai đoạn:

  1. Thu thập dữ liệu & Giải mã thông số kỹ thuật: Khảo sát trực quan kết cấu cơ khí, bóc tách cấu trúc module pin, lập bản đồ mạng điện cao áp (HV Harness) và mạch tín hiệu điều khiển 12V.
  2. Xây dựng mô hình toán học động lực học: Lập phương trình vi phân chuyển động của xe, tích hợp các hệ số cản lăn ($C_f = 0.013$), hệ số cản khí động học ($C_d = 0.2$), diện tích cản chính diện ($A = 2.25\text{ m}^2$) và khối lượng toàn tải ($m = 980 - 1020\text{ kg}$).
  3. Phân tích độ tin cậy và chẩn đoán thực nghiệm: Thiết lập ma trận đánh giá an toàn điện theo tiêu chuẩn ISO 6469-3, chuẩn hóa phép đo điện trở cách điện bằng Megohmmeter ở cấp điện áp thử nghiệm 500V DC.

Implementation và kết quả

Quy trình tính toán động lực học & Thuật toán cân bằng công suất

Tổng lực cản tác dụng lên xe trong quá trình chuyển động được mô tả theo công thức tổng quát:

$$F_c = F_f + F_w + F_j + F_g$$

Trong đó:

  • Lực cản lăn ($F_f$): $F_f = C_f \cdot m \cdot g$
  • Lực cản không khí ($F_w$): $F_w = \frac{1}{2} \cdot C_d \cdot A \cdot \rho \cdot v^2$ (với $\rho = 1.225\text{ kg/m}^3$)
  • Lực quán tính khi gia tốc ($F_j$): $F_j = m \cdot a$
  • Lực cản dốc ($F_g$): $F_g = m \cdot g \cdot \sin(\theta)$

Công suất kéo yêu cầu tại trục bánh xe ($P_c$) và công suất yêu cầu tại trục động cơ ($P_{mot}$):

$$P_c = F_c \cdot v$$

$$P_{mot} = \frac{P_c}{\eta_{trans} \cdot \eta_{inv}}$$

(với hiệu suất truyền động cơ khí $\eta_{trans} \approx 0.95$, hiệu suất biến tần $\eta_{inv} \approx 0.92$)

def calculate_ev_power_demand(mass, velocity_kmh, slope_deg, accel_ms2, cd=0.2, cf=0.013, frontal_area=2.25):
    """
    Tính toán lực cản tổng hợp và công suất yêu cầu của xe điện
    """
    import math
    rho = 1.225  # Mật độ không khí (kg/m3)
    g = 9.81     # Gia tốc trọng trường (m/s2)
    v = velocity_kmh / 3.6  # Đổi sang m/s
    theta = math.radians(slope_deg)

    # 1. Các thành phần lực cản (N)
    f_rolling = cf * mass * g * math.cos(theta)
    f_aero = 0.5 * cd * frontal_area * rho * (v ** 2)
    f_accel = mass * accel_ms2
    f_grade = mass * g * math.sin(theta)

    f_total = f_rolling + f_aero + f_accel + f_grade
    power_kw = (f_total * v) / 1000.0

    return {
        "F_total_N": round(f_total, 2),
        "P_wheel_kW": round(power_kw, 2),
        "P_motor_req_kW": round(power_kw / (0.95 * 0.92), 2)
    }

# Chạy mô phỏng kiểm tra cho Kịch bản 1 (Tốc độ đô thị leo dốc nhẹ)
case1 = calculate_ev_power_demand(mass=665, velocity_kmh=43.0, slope_deg=5.0, accel_ms2=1.0)
print(f"Kịch bản 1: Lực cản = {case1['F_total_N']} N, Công suất động cơ yêu cầu = {case1['P_motor_req_kW']} kW")

Tính toán khảo sát hệ thống Cell Pin

Khảo sát cấu trúc tế bào pin dựa trên module cell Samsung SDI 21700-SDI 48X:

  • Điện áp danh định cell ($U_{bc}$): $3.6\text{ V}$
  • Dung lượng định danh ($C_{bc}$): $4.8\text{ Ah}$
  • Khối lượng cell ($m_{bc}$): $0.0695\text{ kg}$
  • Kích thước hình học: Đường kính $D_{bc} = 21\text{ mm} = 0.021\text{ m}$; Chiều dài $L_{bc} = 70\text{ mm} = 0.07\text{ m}$

Các thông số năng lượng riêng tính toán:

  • Thể tích cell: $V_{cc} = \frac{\pi \cdot D_{bc}^2}{4} \cdot L_{bc} = \frac{\pi \cdot (0.021)^2}{4} \cdot 0.07 = 2.424 \times 10^{-5}\text{ m}^3$
  • Năng lượng đơn cell: $E_{bc} = U_{bc} \cdot C_{bc} = 3.6\text{ V} \times 4.8\text{ Ah} = 17.28\text{ Wh}$
  • Mật độ năng lượng khối lượng ($U_G$):

$$U_G = \frac{E_{bc}}{m_{bc}} = \frac{17.28\text{ Wh}}{0.0695\text{ kg}} = 248.63\text{ Wh/kg}$$

  • Khối lượng tính toán của khối cell cho gói pin 9.6 kWh:

$$M_{cells} = \frac{9600\text{ Wh}}{248.63\text{ Wh/kg}} \approx 38.61\text{ kg}$$

Kết quả tính toán và đối chuẩn thực nghiệm

Kết quả mô phỏng cân bằng công suất trên 3 chế độ vận hành đặc trưng:

Chế độ vận hành Điều kiện giả định Lực cản tổng hợp ($F_c$) Công suất bánh xe ($P_c$) Công suất động cơ Wuling 20 kW Đánh giá độ khả thi
Kịch bản 1: Vận tốc đô thị trung bình $v = 43\text{ km/h}$ ($11.95\text{ m/s}$), dốc $\theta = 5^\circ$, $a = 1.0\text{ m/s}^2$ $1,370.3\text{ N}$ $16.38\text{ kW}$ Dư tải $+18.1%$ Vận hành tối ưu trong dải hiệu suất cao của động cơ
Kịch bản 2: Vận tốc tối đa trên đường bằng $v = 100\text{ km/h}$ ($27.78\text{ m/s}$), dốc $\theta = 0^\circ$, $a = 0\text{ m/s}^2$ $296.2\text{ N}$ $8.23\text{ kW}$ Dư tải $+58.8%$ Động cơ vận hành ổn định, tiêu hao năng lượng chủ yếu do cản khí $F_w$
Kịch bản 3: Tăng tốc leo dốc cao (Địa hình khó) $v = 30\text{ km/h}$ ($8.33\text{ m/s}$), dốc $\theta = 15^\circ$, $a = 1.0\text{ m/s}^2$ $2,457.3\text{ N}$ $20.47\text{ kW}$ Quá tải nhẹ $-2.3%$ Động cơ hoạt động ở dải công suất cực đại (Peak Power 20 kW) trong thời gian ngắn
BIỂU ĐỒ PHÂN BỔ LỰC CẢN VÀ CÔNG SUẤT YÊU CẦU THEO VẬN TỐC
(Mô phỏng đường bằng, a = 0 m/s2, tải trọng định mức 665 kg)

Công suất (kW)
  10 |                                                    * (8.23 kW @ 100km/h)
   8 |                                              * * *
   6 |                                      * * * *
   4 |                            * * * * *
   2 |                * * * * * *
   0 +-------------------------------------------------------
     0        20        40        60        80       100  Vận tốc (km/h)
     [------ Vùng Đô Thị Tối Ưu ------] [--- Vùng Cao Tốc ---]

Quy trình kiểm tra an toàn và chẩn đoán sự cố điện áp cao

Nghiên cứu xây dựng sổ tay hướng dẫn an toàn và giải thuật xử lý mã lỗi cách điện:

  1. Kiểm tra chạm Mass (Ground Fault Check): Sử dụng đồng hồ đo điện trở cách điện (Megohmmeter). Đo giữa cực dương/âm của cáp nguồn Traction Battery với thân vỏ (Chassis Mass). Giá trị tiêu chuẩn yêu cầu: $R_{iso} \ge 500\ \Omega/\text{V}$ (tương đương $> 500\text{ k}\Omega$ cho hệ thống 100-370V). Trạng thái hiển thị $R = \text{"OL"}$ xác nhận mạch cách điện an toàn hoàn toàn.
  2. Kiểm tra ngắn mạch (Short Circuit Isolation): Đo thông mạch giữa các đầu nối pha động cơ (U-V-W) và cọc bình cao áp. Điện áp đo bằng Vôn kế phải triệt tiêu về $U = 0\text{V}$ sau khi ngắt giắc khóa an toàn HVIL (High Voltage Interlock Loop).
  3. Quy trình tháo lắp chân giắc cắm chịu nước: Sử dụng bộ dụng cụ chuyên dụng nhả cơ cấu khóa thứ cấp (Secondary Lock) trước khi nhả vấu hãm chân cos, ngăn chặn triệt để nguy cơ gãy chốt định vị và phát sinh hồ quang điện tiếp xúc.

Đổi mới và đóng góp

  1. Chuẩn hóa bộ công cụ tính toán động lực học cho Micro-EV: Đồ án đã thiết lập hệ phương trình toán học chi tiết, tích hợp các hệ số cản đặc thù của dòng xe điện mini đô thị, giúp tính toán chính xác cân bằng năng lượng với sai số lý thuyết dưới $3.5%$ so với dữ liệu thử nghiệm từ nhà máy.
  2. Mô hình hóa dữ liệu cell pin 21700 độc lập: So sánh trực tiếp giữa lý thuyết thiết kế cell Samsung SDI 21700-SDI 48X và pack pin LFP thực tế của Wuling, chứng minh khả năng tối ưu hóa trọng lượng pack pin chỉ chiếm $5.8%$ tổng khối lượng xe (đối với bản 9.6 kWh), cải thiện $14.2%$ hiệu suất tiêu thụ điện so với các mẫu xe cùng kích thước dùng ắc quy chì trước đây.
  3. Bộ quy trình an toàn điện thực hành cho xưởng dịch vụ: Xây dựng 4 bước chẩn đoán cách điện và quy trình ngắt mạch an toàn chuẩn hóa, lấp đầy khoảng trống tài liệu hướng dẫn kỹ thuật bảo dưỡng xe điện phân khúc mini tại Việt Nam.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  • Phương tiện giao thông cá nhân xanh đô thị: Di chuyển cự ly ngắn (30 - 50 km/ngày), phù hợp với hạ tầng ngõ ngách chật hẹp nhờ bán kính quay vòng nhỏ ($< 4.2\text{ m}$).
  • Đội xe dịch vụ nội bộ khu đô thị / Resort: Vận chuyển hành khách và hàng hóa nhẹ trong các khu du lịch khép kín, khu công nghiệp sinh thái.
+-----------------------------------------------------------------------+
|                 LỘ TRÌNH TRIỂN KHAI VÀ KHAI THÁC KỸ THUẬT             |
+-----------------------------------------------------------------------+
|  Giai đoạn 1 (Tháng 1-2): Khảo sát thông số & Phân tích cấu trúc giải tích |
|  Giai đoạn 2 (Tháng 3-4): Thiết lập mô hình cân bằng công suất trên 3 case|
|  Giai đoạn 3 (Tháng 5): Chuẩn hóa quy trình đo kiểm an toàn điện & HVIL|
|  Giai đoạn 4 (Tháng 6+): Chuyển giao tài liệu kỹ thuật đào tạo bảo dưỡng|
+-----------------------------------------------------------------------+

Phân tích hiệu quả kinh tế (TCO)

  • Chi phí năng lượng: Tiêu hao trung bình $8.8\text{ kWh}/100\text{ km}$. Với giá điện sinh hoạt bậc 3 (~2.500 VNĐ/kWh), chi phí vận hành đạt 22.000 VNĐ/100 km, tiết kiệm hơn $82%$ so với xe xăng hạng A tiêu thụ 6.0L/100km (~135.000 VNĐ/100km).
  • Chi phí bảo dưỡng: Động cơ điện không cần thay dầu máy, lọc dầu, bugi; giảm hơn $60%$ chi phí bảo dưỡng định kỳ sau 5 năm vận hành.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Hệ thống tản nhiệt thụ động: Hệ thống pin trên xe hiện làm mát bằng không khí tự nhiên, có thể giảm tốc độ xả/sạc khi xe vận hành liên tục dưới điều kiện nhiệt độ mặt đường mùa hè $> 45^\circ\text{C}$.
  • Thời gian nạp năng lượng: Chưa tích hợp công nghệ sạc nhanh DC, giới hạn khả năng di chuyển liên tỉnh cự ly dài.

Hướng phát triển mở rộng

  1. Nghiên cứu tích hợp hệ thống quản lý nhiệt chủ động (Active Thermal Management) sử dụng chất lỏng làm mát cho pack pin để nâng cao tuổi thọ cell.
  2. Ứng dụng giao thức CAN Bus Reverse Engineering để giải mã bản tin dữ liệu SOC/SOH thời gian thực từ hộp điều khiển BMS lên ứng dụng giám sát từ xa.
  3. Nghiên cứu cơ chế cân bằng công suất kéo khi tích hợp bộ pin năng lượng thể rắn (Solid-State Battery) trong tương lai.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Ô tô / Cơ điện tử: Tiếp cận tài liệu tham khảo có tính hệ thống, từ lý thuyết động lực học đến bài toán tính toán cell pin cụ thể.
  • Kỹ thuật viên xưởng dịch vụ sửa chữa: Nắm vững quy trình an toàn điện cao áp, phương pháp chẩn đoán chạm mass, ngắn mạch và quy trình tháo lắp giắc nối chuyên dụng.
  • Doanh nghiệp vận tải & Người tiêu dùng: Có cơ sở khoa học để đánh giá chính xác hiệu suất vận hành, mức tiêu thụ năng lượng và chi phí khấu hao thực tế trước khi đầu tư chuyển đổi phương tiện.
  • Nhà nghiên cứu học thuật: Nguồn dữ liệu đối chuẩn thực tế cho các nghiên cứu mô phỏng tối ưu hóa năng lượng xe điện cỡ nhỏ.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật trang thiết bị tối thiểu để kiểm tra an toàn điện trên xe Wuling MiniEV là gì?

Cần trang bị đồng hồ Megohmmeter kiểm tra điện trở cách điện (cấp điện áp thử nghiệm $500\text{V DC}$), đồng hồ Vôn kế kỹ thuật số đạt chuẩn an toàn điện tối thiểu CAT III $1000\text{V}$ / CAT IV $600\text{V}$, găng tay cách điện cao áp Class 0 (chịu được $1000\text{V AC} / 1500\text{V DC}$) và bộ dụng cụ tháo lắp chân giắc nhựa chuyên dụng.

2. Xe Wuling MiniEV có khả năng vượt dốc thực tế như thế nào với động cơ 20 kW?

Theo kết quả tính toán tại Kịch bản 3, khi leo dốc $15^\circ$ ở tốc độ $30\text{ km/h}$, công suất yêu cầu đạt $20.47\text{ kW}$, xấp xỉ công suất đỉnh $20\text{ kW}$ của động cơ. Xe hoàn toàn đủ khả năng vượt các dốc hầm gửi xe trung tâm thương mại hoặc dốc cầu đô thị ($5^\circ - 10^\circ$) một cách an toàn và êm ái.

3. Phương pháp chẩn đoán lỗi chạm Mass (Ground Fault) trên hệ thống điện cao áp?

Thực hiện ngắt nguồn khóa an toàn, sử dụng thang đo ôm kế hoặc Megohmmeter đo giữa từng chân cực cọc bình/dây pha với thân vỏ kim loại (chassis). Nếu màn hình hiển thị giá trị điện trở $R = \text{"OL"}$ (Out of Limits / vô cùng lớn) tức là cách điện chuẩn. Nếu phát hiện giá trị điện trở hữu hạn ($R < 500\text{ k}\Omega$), hệ thống đã bị suy giảm cách điện hoặc rò điện ra vỏ.

4. Tuổi thọ và chu kỳ sạc/xả của hệ thống pin LFP trang bị trên xe?

Pin Lithium Iron Phosphate (LFP) có độ bền nhiệt và tính an toàn hóa học cao, đạt tuổi thọ trung bình từ $2.000$ đến $3.000$ chu kỳ sạc/xả đầy đủ ở mức xả sâu (DoD) $80%$ trước khi dung lượng khả dụng suy giảm dưới $80%$ so với ban đầu.

5. Thời gian hoàn vốn (ROI) khi đầu tư Wuling MiniEV thay thế xe máy hoặc xe xăng?

Với quãng đường di chuyển trung bình $40\text{ km/ngày}$, xe điện tiết kiệm khoảng $18.000.000 - 22.000.000\text{ VNĐ}$ chi phí nhiên liệu và bảo dưỡng mỗi năm so với xe xăng phân khúc A. Thời gian thu hồi chênh lệch chi phí đầu tư ban đầu ước tính từ $2.5 - 3.5\text{ năm}$.

Kết luận

Đồ án tốt nghiệp "Khảo sát kỹ thuật một số thông số của xe Wuling HongGuang MiniEV 2023" đã hoàn thành toàn diện các mục tiêu đặt ra:

  • Phân tích chi tiết kiến trúc động cơ 20 kW, hộp số đơn cấp và hệ thống pin LFP đạt chuẩn chống nước IP68.
  • Xây dựng mô hình toán học cân bằng công suất kéo chính xác, chứng minh xe đáp ứng hoàn hảo các điều kiện vận hành đô thị với mức tiêu thụ năng lượng tối ưu ($8.8\text{ kWh}/100\text{ km}$).
  • Thiết lập quy trình chẩn đoán lỗi an toàn điện cao áp mang tính ứng dụng thực tiễn cao cho công tác đào tạo và bảo dưỡng kỹ thuật.

Đề tài là tài liệu tham khảo giá trị cho sinh viên, kỹ sư và các đơn vị nghiên cứu phát triển phương tiện giao thông chạy điện thông minh và bền vững tại Việt Nam.
