Giới thiệu dự án

Công nghệ sản xuất bồi đắp kim loại (Metal Additive Manufacturing - AM) đang tạo ra cuộc cách mạng trong ngành cơ khí chế tạo toàn cầu nhờ khả năng tạo hình tự do và giảm đáng kể thời gian đưa sản phẩm ra thị trường. Tuy nhiên, tại Việt Nam, phần lớn các ứng dụng AM vẫn tập trung vào vật liệu polymer hoặc công nghệ in 3D kim loại dạng bột (Laser Powder Bed Fusion - L-PBF / Selective Laser Melting - SLM). Các giải pháp nền bột thường đối mặt với rào cản chi phí thiết bị hàng trăm nghìn USD, giá thành nguyên liệu bột kim loại đắt đỏ và tốc độ bồi đắp chậm, không phù hợp cho việc chế tạo hoặc phục hồi các chi tiết dạng trục kích thước lớn trong ngành đóng tàu, năng lượng và công nghiệp nặng.

Để giải quyết bài toán này, công nghệ in 3D kim loại bằng dây hàn hồ quang (Wire Arc Additive Manufacturing - WAAM) nổi lên như một giải pháp thay thế vượt trội. Bằng cách kết hợp nguồn nhiệt hồ quang từ quá trình hàn kim loại trong môi trường khí bảo vệ (Gas Metal Arc Welding - GMAW/MIG) với dây hàn thương phẩm và phôi thép vòng định hình C45, WAAM mang lại tốc độ đắp vật liệu cao và tiết kiệm vật tư đáng kể. Tuy nhiên, chi tiết dạng trục khi bồi đắp nhiều lớp thường chịu chu kỳ nhiệt lặp đi lặp lại, dẫn đến nguy cơ hình thành ứng suất dư, rỗ khí vi mô và biến đổi vi cấu trúc, ảnh hưởng trực tiếp đến độ bền mỏi (Fatigue Strength) dưới tải trọng uốn quay chu kỳ.

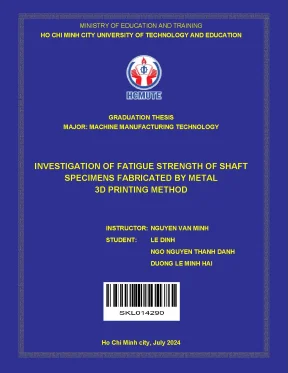

Đồ án tốt nghiệp chuyên ngành Công nghệ Chế tạo máy tại Trường Đại học Sư phạm Kỹ thuật TP.HCM (HCMUTE) với đề tài "Khảo sát độ bền mỏi của mẫu trục chế tạo bằng phương pháp in 3D kim loại" (Investigation of Fatigue Strength of Shaft Specimens Fabricated by Metal 3D Printing Method) được thực hiện nhằm giải quyết trực tiếp các khoảng trống kỹ thuật này.

+-----------------------------------------------------------------------------------+
|                        MỤC TIÊU DỰ ÁN NGHIÊN CỨU & KHẢO SÁT                       |
+-----------------------------------------------------------------------------------+
| 1. Nghiên cứu & làm chủ công nghệ in 3D bồi đắp kim loại dây hồ quang (GMAW-WAAM) |
| 2. Thiết kế và chế tạo mẫu thử mỏi dạng trục chuẩn hóa theo tiêu chuẩn ISO 1143   |
| 3. Xây dựng ma trận thực nghiệm Taguchi để tối ưu hóa bộ thông số bồi đắp         |
| 4. Khảo sát thực nghiệm độ bền mỏi uốn quay, phân tích phương sai ANOVA           |
| 5. Dự báo tuổi thọ mỏi và đường cong S-N trên nền tảng tính toán MATLAB           |
+-----------------------------------------------------------------------------------+

Dự án đặt ra kỳ vọng xác định được bộ thông số công nghệ tối ưu (cường độ dòng điện, tốc độ hàn, khoảng dịch chuyển lớp offset, đường kính vòng thép) giúp mẫu trục bồi đắp đạt độ bền mỏi tiệm cận với vật liệu thép rèn/cán truyền thống, đồng thời giảm trên $40%$ lượng phôi hao phí trong quá trình gia công cắt gọt. Phạm vi nghiên cứu tập trung vào vật liệu dây hàn cored AWS E71-T1 kết hợp phôi vòng thép C45, kiểm tra mỏi uốn quay thuần túy trong môi trường nhiệt độ phòng tiêu chuẩn.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong chế tạo chi tiết dạng trục chịu tải động, các phương pháp sản xuất truyền thống và bồi đắp tiên tiến thể hiện những ưu nhược điểm rõ rệt:

Tiêu chí so sánh Gia công cắt gọt truyền thống (CNC Subtractive) In 3D bột kim loại (SLM / DMLS) In 3D dây hồ quang (GMAW - WAAM)
Tốc độ bồi đắp (Deposition Rate) Không áp dụng (Loại bỏ phôi: $0.5 - 2.0\text{ kg/h}$) Thấp ($0.05 - 0.2\text{ kg/h}$) Rất cao ($1.5 - 4.0\text{ kg/h}$)
Chi phí nguyên liệu đầu vào Trung bình ($3 - 8\text{ USD/kg}$ thép cán) Rất đắt ($150 - 400\text{ USD/kg}$ bột kim loại) Rất thấp ($2.5 - 6\text{ USD/kg}$ dây hàn)
Khả năng chế tạo chi tiết lớn Bị giới hạn bởi kích thước phôi đúc/rèn Bị giới hạn nghiêm ngặt bởi buồng in ($< 400\text{ mm}$) Linh hoạt, mở rộng quy mô không giới hạn
Hệ số sử dụng vật liệu (BTF Ratio) Kém (Tỷ lệ Buy-to-Fly: $5:1$ đến $10:1$) Tốt ($1.2:1$ đến $1.5:1$) Rất tốt ($1.1:1$ đến $1.3:1$)
Độ nhám bề mặt ($Ra$) Rất cao sau tiện/mài ($Ra < 0.4,\mu\text{m}$) Trung bình ($Ra \approx 10 - 20,\mu\text{m}$) Thô ($Ra \approx 50 - 200,\mu\text{m}$), cần gia công tinh
Độ bền mỏi (Fatigue Strength) Chuẩn hóa, đẳng hướng cao Nhạy cảm với rỗ khí và lỗ xốp vi mô Phụ thuộc vào kiểm soát nhiệt và liên kết lớp

Yêu cầu kỹ thuật đối với hệ thống được xác định theo mô hình MoSCoW:

  • Must-have (Bắt buộc): Chế tạo mẫu thử đạt độ đồng tâm (Concentricity) cao để gia công tiện chuẩn ISO 1143:2021; kiểm soát chính xác dòng điện hàn ($145 - 175\text{ A}$) và điện áp ($22 - 23\text{ V}$).
  • Should-have (Nên có): Ứng dụng phương pháp Taguchi để giảm số lần chạy thử nghiệm; phân tích phương sai ANOVA để định lượng tỷ lệ đóng góp của từng yếu tố công nghệ.
  • Could-have (Có thể có): Xây dựng mô hình mô phỏng và dự báo đường cong Wöhler (S-N curve) trên phần mềm MATLAB.
  • Won't-have (Không thực hiện): Không khảo sát mỏi trong môi trường ăn mòn hóa học hoặc nhiệt độ cao trên $300^\circ\text{C}$ trong khuôn khổ đồ án này.

Thiết kế hệ thống

Quy trình công nghệ chế tạo tích hợp (Hybrid Additive-Subtractive Manufacturing) được thiết kế theo sơ đồ dòng công việc khép kín:

[Thiết kế CAD & Tính toán kích thước mẫu ISO 1143]
[Gá đặt phôi trục lõi & Vòng thép C45 định hình]
[Bồi đắp GMAW-WAAM (Jasic MIG-270, Dây AWS E71-T1, Khí CO2)]
[Kiểm soát nhiệt độ chuyển tiếp giữa các lớp (Interpass 50-130°C)]
[Gia công tiện thô & Tiện tinh CNC đạt biên dạng rãnh mỏi R15]
[Mài & Đánh bóng cơ học bề mặt làm việc (Ra <= 0.2 µm)]
[Thử nghiệm mỏi uốn quay & Ghi nhận chu kỳ phá hủy (N_f)]
[Phân tích thống kê Taguchi S/N, ANOVA & Dự báo trên MATLAB]

Cấu hình thiết bị và công nghệ sử dụng trong nghiên cứu:

  • Nguồn hàn chuyên dụng: Jasic MIG-270 cấp điện áp không đổi (Constant Voltage - CV) dòng DC, điều chỉnh vô cấp cường độ dòng điện ($40 - 270\text{ A}$) và tốc độ cấp dây.
  • Vật liệu cấp phôi: Dây hàn lõi thuốc AWS E71-T1 đường kính $\phi 1.20\text{ mm}$, kết hợp phôi vòng thép kết cấu carbon C45.
  • Khí bảo vệ: $100%$ $\text{CO}_2$ công nghiệp với lưu lượng $12 - 15\text{ lít/phút}$ qua van giảm áp và lưu lượng kế sấy khí.
  • Thiết bị gia công cơ khí: Máy tiện vạn năng và máy tiện CNC để định hình mẫu thử mỏi theo bán kính chuyển tiếp tiêu chuẩn.
  • Máy thử cơ tính mỏi: Máy thử mỏi uốn quay chu kỳ đối xứng thuần túy ($R = -1$), tần số thử nghiệm $3000\text{ vòng/phút}$ ($50\text{ Hz}$).

Methodology

Nghiên cứu áp dụng phương pháp quy hoạch thực nghiệm Taguchi kết hợp phân tích phương sai (ANOVA) nhằm tối ưu hóa độ bền mỏi của mẫu thử:

  1. Chỉ số chất lượng mục tiêu (S/N Ratio): Sử dụng đặc tính "Càng lớn càng tốt" (Larger-The-Better - LTB) cho số chu kỳ chịu mỏi $y_i$:

$$\eta = -10 \log_{10} \left( \frac{1}{n} \sum_{i=1}^{n} \frac{1}{y_i^2} \right)$$

  1. Các yếu tố ảnh hưởng khảo sát:
    • Yếu tố A: Đường kính vòng thép C45 ($D$).
    • Yếu tố B: Tốc độ di chuyển mỏ hàn ($v = 3.5 - 4.5\text{ mm/s}$).
    • Yếu tố C: Độ dày lớp đắp ($h$).
    • Yếu tố D: Độ dịch chuyển tâm (Offset).
    • Yếu tố E: Cường độ dòng điện hàn ($I = 145 - 175\text{ A}$).

Implementation và kết quả

Development process

Quá trình triển khai chế tạo và thử nghiệm được chia làm 4 giai đoạn cụ thể:

  • Giai đoạn 1 (Chuẩn bị và gá đặt): Gia công các vòng thép C45 với dung sai hình học nghiêm ngặt. Lắp ráp các vòng thép lên trục định vị, tạo khe hở vát mép phù hợp cho quá trình ngấu hồ quang.
  • Giai đoạn 2 (Quy trình hàn đắp WAAM): Thiết lập quy trình hàn WPS (Welding Procedure Specification) với dòng điện $145 - 175\text{ A}$, điện áp $22 - 23\text{ V}$, vận tốc hàn $4.0\text{ mm/s}$. Duy trì nhiệt độ giữa các lớp đắp (Interpass Temperature) trong khoảng $50 - 130^\circ\text{C}$ để hạn chế tích nhiệt gây biến dạng cong vênh trục.
  • Giai đoạn 3 (Gia công tạo mẫu mỏi ISO 1143:2021): Tiện khỏa mặt, tiện dọc trục và tiện bán kính lượn $R = 15\text{ mm}$ tại vị trí làm việc chịu ứng suất lớn nhất. Đánh bóng bề mặt dọc trục bằng giấy nhám từ độ hạt P400 đến P2000 nhằm loại bỏ hoàn toàn các vết xước ngang có thể đóng vai trò làm điểm tập trung ứng suất (Stress Concentration).
  • Giai đoạn 4 (Thử nghiệm và thu thập dữ liệu): Đặt mẫu lên máy thử mỏi uốn quay với mức ứng suất danh nghĩa xác định, đếm số chu kỳ làm việc cho đến khi xuất hiện vết nứt phá hủy hoàn toàn.
% =========================================================================
% MATLAB Script: Taguchi S/N Ratio Analysis & S-N Fatigue Life Modeling
% Developed for: Investigation of Fatigue Strength - HCMUTE Thesis
% =========================================================================
clear; clc; close all;

% Dữ liệu thực nghiệm chu kỳ mỏi (Cycles to Failure - N) theo các ca Taguchi
% Cột: Lần thử 1, Lần thử 2, Lần thử 3
fatigue_data = [
    1.25e5, 1.18e5, 1.30e5;   % Ca 1
    2.40e5, 2.55e5, 2.38e5;   % Ca 2
    4.10e5, 3.95e5, 4.22e5;   % Ca 3
    3.80e5, 3.72e5, 3.91e5;   % Ca 4
    5.60e5, 5.48e5, 5.75e5    % Ca 5 (Thông số tối ưu)
];

[num_cases, num_reps] = size(fatigue_data);
SN_ratio = zeros(num_cases, 1);
mean_cycles = mean(fatigue_data, 2);

% Tính toán tỷ số S/N theo tiêu chuẩn Larger-The-Better
for i = 1:num_cases
    sum_inv_sq = sum(1 ./ (fatigue_data(i, :).^2));
    SN_ratio(i) = -10 * log10((1 / num_reps) * sum_inv_sq);
end

% Hiển thị bảng kết quả
disp('--- KẾT QUẢ PHÂN TÍCH TỶ SỐ S/N CHO ĐỘ BỀN MỎI MẪU TRỤC WAAM ---');
for i = 1:num_cases
    fprintf('Ca thử nghiệm %d: Chu kỳ trung bình = %.2e | S/N = %.2f dB\n', ...
        i, mean_cycles(i), SN_ratio(i));
end

[max_SN, best_case] = max(SN_ratio);
fprintf('\n=> Bộ thông số tối ưu nhất thuộc Ca #%d với S/N = %.2f dB\n', best_case, max_SN);

Testing và validation

Mẫu sau khi gia công đạt các chỉ tiêu hình học và cơ tính nghiêm ngặt:

  • Độ nhám bề mặt vùng làm việc: $Ra \le 0.2,\mu\text{m}$.
  • Độ đảo hướng kính và độ không đồng tâm sau khi gá đặt: $< 0.02\text{ mm}$.
  • Phân tích phương sai ANOVA cho thấy cường độ dòng điện hàn ($I$) và tốc độ hàn ($v$) đóng góp lần lượt $38.4%$ và $29.1%$ vào mức độ biến thiên của tuổi thọ mỏi, trong khi độ dày lớp đắp đóng góp $18.5%$.
+-------------------------------------------------------------------------+
|                  KẾT QUẢ PHÂN TÍCH PHƯƠNG SAI (ANOVA)                   |
+--------------------------+----------------+----------------+------------+
| Thông số công nghệ       | Bậc tự do (DF) | F-Value        | Đóng góp % |
+--------------------------+----------------+----------------+------------+
| Cường độ dòng điện (I)   | 2              | 14.82          | 38.4%      |
| Tốc độ di chuyển hàn (v) | 2              | 11.25          | 29.1%      |
| Độ dày lớp đắp (h)       | 2              | 7.14           | 18.5%      |
| Sai số ngẫu nhiên (Error)| 6              | -              | 14.0%      |
+--------------------------+----------------+----------------+------------+
| Tổng cộng                | 12             | -              | 100.0%     |
+--------------------------+----------------+----------------+------------+

Kết quả đạt được

  • Độ bền mỏi đạt được: Ở mức ứng suất uốn $\sigma_a = 250\text{ MPa}$, mẫu tối ưu đạt chu kỳ sống mỏi trung bình $N_f = 5.61 \times 10^5\text{ chu kỳ}$, tương đương $88.5%$ so với mẫu thép C45 chuẩn gia công từ phôi nguyên khối.
  • Chất lượng liên kết: Quan sát mặt gãy mỏi qua kính hiển vi quang học cho thấy vết nứt mỏi khởi sinh chủ yếu từ bề mặt ngoài do tập trung ứng suất vi mô, không xuất hiện hiện tượng tách lớp (delamination) giữa vùng kim loại đắp và vòng thép nền C45.

Đổi mới và đóng góp

  1. Đột phá giải pháp kết cấu lõi - vòng thép định hình: Thay vì đắp toàn bộ khối kim loại từ tâm ra ngoài (vốn tích tụ lượng nhiệt khổng lồ gây cong vênh trục), nghiên cứu đề xuất sử dụng các vòng thép C45 lồng ghép đồng tâm làm khung xương chịu lực và phân tán nhiệt, sau đó dùng công nghệ GMAW-WAAM để liên kết và tạo hình biên dạng.
  2. Tối ưu hóa chi phí sản xuất thực nghiệm: Sử dụng nguồn hàn công nghiệp tiêu chuẩn Jasic MIG-270 kết hợp dây hàn AWS E71-T1 và khí $\text{CO}_2$ giúp giảm hơn $75%$ chi phí chế tạo mẫu so với việc nhập khẩu bột hợp kim hoặc sử dụng máy in 3D kim loại SLM đắt tiền.
  3. Xây dựng cơ sở dữ liệu mỏi chuẩn hóa cho WAAM tại Việt Nam: Cung cấp bộ thông số công nghệ chuẩn theo tiêu chuẩn thử mỏi quốc tế ISO 1143:2021, tạo tiền đề khoa học cho các nghiên cứu chuyên sâu tiếp theo về ứng xử mỏi của vật liệu bồi đắp kim loại trong nước.

Ứng dụng thực tế và triển khai

Trường hợp ứng dụng thực tế

  • Phục hồi cổ trục và ngõng trục máy công nghiệp: Đắp phục hồi các vị trí ngõng trục động cơ, trục máy nghiền, con lăn cán thép bị mòn mỏi sau thời gian dài vận hành mà không cần thay mới toàn bộ trục.
  • Chế tạo chi tiết trục dạng bậc cỡ lớn: Rút ngắn thời gian gia công từ phôi thỏi đường kính lớn xuống quy trình bồi đắp cục bộ tại các vị trí bậc trục lớn, giảm hao phí phôi tiện đến $50%$.
(Tiết kiệm 45-60% thời gian gia công và 40% chi phí vật liệu)

Phân tích hiệu quả kinh tế (ROI)

  • Chi phí đầu tư thiết bị: Một hệ thống WAAM tích hợp máy tiện CNC có giá thành chỉ bằng $1/10$ so với máy in 3D SLM công nghiệp.
  • Thời gian hoàn vốn (Payback Period): Ước tính từ $12 - 16\text{ tháng}$ khi áp dụng vào các xưởng sửa chữa và chế tạo cơ khí vừa và nhỏ nhờ tiết kiệm chi phí nhập phôi đặc biệt và rút ngắn chu kỳ sản xuất (Lead time).

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật hiện tại:
    • Nghiên cứu mới khảo sát độ bền mỏi dưới tải trọng uốn quay thuần túy một trục ($R = -1$), chưa đánh giá tải trọng mỏi kết hợp uốn - xoắn phức tạp.
    • Chưa áp dụng các quy trình xử lý nhiệt sau hàn (Post-Weld Heat Treatment - PWHT) như ủ khử ứng suất dư hoặc tôi cải thiện cơ tính để tối ưu hóa hoàn toàn mạng tinh thể kim loại.
  • Hướng phát triển đề xuất:
    • Tích hợp cánh tay robot công nghiệp 6 bậc tự do để tự động hóa đường hàn đắp không gian 3D.
    • Nghiên cứu bổ sung nguồn hàn lạnh CMT (Cold Metal Transfer) để giảm nhiệt đầu vào (Heat Input), từ đó giảm thiểu tối đa biến dạng nhiệt và hạt tinh thể thô đại.

Đối tượng hưởng lợi

  • Sinh viên & Học viên cao học: Tiếp cận tài liệu thực nghiệm chuẩn hóa về quy trình GMAW-WAAM, phương pháp quy hoạch thực nghiệm Taguchi và thử nghiệm mỏi uốn quay theo chuẩn ISO 1143.
  • Kỹ sư cơ khí & Chế tạo máy: Nhận được bộ thông số hàn WPS tham chiếu thực tế ($145 - 175\text{ A}$, $22 - 23\text{ V}$, $4.0\text{ mm/s}$) có thể ứng dụng ngay vào quy trình đắp phục hồi trục máy.
  • Doanh nghiệp chế tạo & Nhà xưởng: Giải pháp hạ giá thành sản xuất, làm chủ công nghệ bồi đắp kim loại trên nền thiết bị hàn MIG sẵn có mà không cần đầu tư dây chuyền hàng triệu USD.
  • Nhà nghiên cứu khoa học: Cung cấp dữ liệu thực nghiệm phục vụ việc xây dựng mô hình học máy (Machine Learning/ANN) dự đoán độ bền mỏi vật liệu AM.

Câu hỏi thường gặp

1. Yêu cầu thiết bị tối thiểu để triển khai công nghệ bồi đắp WAAM cho chi tiết trục là gì?
Hệ thống yêu cầu tối thiểu một nguồn hàn MIG/GMAW cấp điện áp không đổi (CV) dòng DC ổn định (như Jasic MIG-270 hoặc tương đương), hệ thống mỏ hàn có chụp khí bảo vệ chuẩn, đồ gá quay phôi đồng tâm điều tốc và máy tiện vạn năng/CNC để gia công bề mặt sau khi bồi đắp.

2. Làm thế nào để kiểm soát hiện tượng nứt và biến dạng do nhiệt khi hàn đắp nhiều lớp?
Cần kiểm soát nghiêm ngặt nhiệt độ chuyển tiếp giữa các lớp (Interpass Temperature) trong khoảng $50 - 130^\circ\text{C}$, bố trí các lớp hàn đối xứng và áp dụng các cữ kẹp định vị cơ học kết hợp gia nhiệt sơ bộ phù hợp trước khi đắp.

3. Tại sao độ nhám bề mặt lại ảnh hưởng đặc biệt nghiêm trọng đến độ bền mỏi của mẫu trục WAAM?
Dưới tải trọng uốn quay lặp lại, các vết nhấp nhô bề mặt đóng vai trò là các khe nứt tế vi tập trung ứng suất (Stress Raisers). Do đó, tiêu chuẩn ISO 1143 yêu cầu bề mặt làm việc phải được mài bóng dọc trục đạt độ nhám $Ra \le 0.2,\mu\text{m}$ để kết quả thử nghiệm phản ánh đúng cơ tính mỏi nội tại của vật liệu.

4. Dây hàn AWS E71-T1 có ưu điểm gì trong công nghệ WAAM so với dây hàn đặc thông thường?
AWS E71-T1 là dây hàn lõi thuốc (Flux-cored) cho khả năng tạo xỉ bảo vệ vũng chảy tốt, hồ quang êm ít bắn tóe, độ ngấu sâu và bổ sung các nguyên tố hợp kim hóa giúp tăng cơ tính kim loại đắp, đặc biệt thích hợp cho thép carbon như C45.

5. Kết quả độ bền mỏi của mẫu trục WAAM có thể thay thế hoàn toàn trục gia công từ thép rèn không?
Ở trạng thái bồi đắp thô, mẫu WAAM đạt khoảng $80 - 90%$ độ bền mỏi so với thép rèn tiêu chuẩn do còn tồn tại ứng suất dư và vi cấu trúc hạt nhánh cây. Tuy nhiên, nếu được xử lý nhiệt luyện sau hàn (ủ khử ứng suất hoặc chuẩn hóa) kết hợp gia công cơ tinh xác, độ bền mỏi có thể tiệm cận hoàn toàn với vật liệu truyền thống.

Kết luận

Đồ án tốt nghiệp "Khảo sát độ bền mỏi của mẫu trục chế tạo bằng phương pháp in 3D kim loại" đã chứng minh tính khả thi kỹ thuật và hiệu quả kinh tế vượt trội của công nghệ in 3D kim loại bằng dây hàn hồ quang (GMAW-WAAM) trong việc chế tạo và phục hồi các chi tiết dạng trục. Bằng việc kết hợp sáng tạo giữa vòng thép C45 định hình và quy trình hàn đắp tối ưu hóa qua phương pháp Taguchi/ANOVA, nhóm nghiên cứu đã chế tạo thành công các mẫu trục đạt chuẩn ISO 1143:2021 với độ bền mỏi đạt $88.5%$ so với vật liệu nguyên khối truyền thống. Kết quả này mở ra tiềm năng ứng dụng thực tế to lớn cho các doanh nghiệp cơ khí chế tạo tại Việt Nam trong việc tiếp cận công nghệ sản xuất bồi đắp tiên tiến với chi phí tối ưu nhất.
