Tổng quan về giáo trình

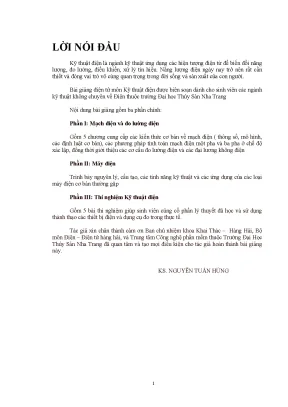

Bài giảng điện tử môn Kỹ thuật điện được biên soạn bởi tác giả Nguyễn Tuấn Hùng, phục vụ công tác đào tạo tại Trường Đại học Thủy Sản Nha Trang với sự phối hợp của Ban chủ nhiệm khoa Khai Thác – Hàng Hải, Bộ môn Điện – Điện tử hàng hải và Trung tâm Công nghệ phần mềm. Trong chương trình đào tạo bậc đại học, môn học này giữ vị trí khối kiến thức cơ sở kỹ thuật bắt buộc dành cho sinh viên các ngành kỹ thuật không chuyên về kỹ thuật điện.

Mục tiêu học tập của tài liệu tập trung vào việc trang bị cho người học hệ thống kiến thức nền tảng về lý thuyết mạch điện, các phương pháp phân tích mạch điện một pha và ba pha ở chế độ xác lập, nguyên lý và kỹ thuật đo lường các đại lượng điện và không điện, cùng với cấu tạo, nguyên lý vận hành của các loại máy điện tĩnh và máy điện quay cơ bản.

Cấu trúc giáo trình được phân định rõ thành ba phần chính:

  • Phần I: Mạch điện và đo lường điện (gồm 5 chương): Trình bày các thông số mô hình mạch, định luật Kirchhoff, phương pháp biểu diễn số phức dòng điện hình sin, các giải thuật phân tích mạch điện, hệ thống mạch ba pha và nguyên lý đo lường các đại lượng điện/không điện.
  • Phần II: Máy điện: Phân tích cơ sở lý thuyết điện từ, cấu tạo, nguyên lý làm việc và phương trình cân bằng điện từ của các loại máy điện, trọng tâm là máy biến áp.
  • Phần III: Thí nghiệm Kỹ thuật điện: Bao gồm 5 bài thí nghiệm thực hành giúp củng cố lý thuyết và rèn luyện kỹ năng vận hành thiết bị đo thực tế.

Cách tiếp cận của giáo trình đi từ việc mô hình hóa các phần tử mạch vật lý sang các thông số toán học ($R, L, C, M, e, u, j$), áp dụng công cụ véc tơ và số phức để tối ưu hóa việc giải mạch, liên hệ cấu tạo cơ cấu đo lường điện cơ với mạch chỉ thị số, và kết thúc bằng việc đối chiếu mô hình tính toán với thí nghiệm kiểm chứng.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung văn bản bao quát các chủ đề lý thuyết mạch, thiết bị đo lường và máy điện thông qua các chương trọng tâm:

  • Chương I: Những khái niệm cơ bản về mạch điện: Định nghĩa kết cấu hình học mạch (nhánh, nút, vòng, mắt lưới); các đại lượng đặc trưng cho quá trình năng lượng gồm dòng điện tức thời $i = dq/dt$, điện áp $u_{AB} = u_A - u_B$, công suất tức thời $p = u \cdot i$; thông số mô hình mạch gồm nguồn áp $u(t)$, nguồn dòng $J(t)$, điện trở $R$ ($p=Ri^2$), điện cảm $L$ ($u_L = L \cdot di/dt$), điện dung $C$ ($i = C \cdot du_C/dt$), hỗ cảm $M$; phân loại mạch (một chiều, xoay chiều hình sin, tuyến tính, phi tuyến, chế độ xác lập, chế độ quá độ); thiết lập hai định luật cơ bản: Định luật Kirchhoff 1 ($\sum i = 0$) và Định luật Kirchhoff 2 ($\sum u_k = \sum e_k$).
  • Chương II: Dòng điện hình sin: Định nghĩa các đại lượng biên độ $I_{\max}, U_{\max}$, pha ban đầu $\phi$, góc lệch pha $\phi = \phi_u - \phi_i$, trị số hiệu dụng $I = I_{\max}/\sqrt{2}$; phương pháp biểu diễn dòng điện hình sin bằng véc tơ và số phức ($A = a + jb = C e^{j\phi}$); thiết lập tổng trở phức $Z = R + jX$, định luật Ôm và định luật Kirchhoff dạng phức; khảo sát các nhánh thuần $R$, thuần $L$ ($X_L = \omega L, Q_L = X_L I^2$), thuần $C$ ($X_C = 1/(\omega C), Q_C = -U_C I_C$); khảo sát mạch R-L-C nối tiếp và song song; phân tích ba loại công suất: công suất tác dụng $P = UI\cos\phi$ (W), công suất phản kháng $Q = UI\sin\phi$ (Var), công suất biểu kiến $S = UI$ (VA); giải thuật nâng cao hệ số công suất $\cos\phi$ bằng cách mắc tụ bù song song phụ tải ($C = P(\tan\phi_1 - \tan\phi)/(U^2\omega)$).
  • Chương III: Các phương pháp phân tích mạch điện: Thiết lập phương pháp biến đổi tương đương (nối tiếp, song song, biến đổi sao – tam giác $Y \leftrightarrow \Delta$); thuật toán phương pháp dòng điện nhánh (lập hệ $n-1$ phương trình Kirchhoff 1 và $m-n+1$ phương trình Kirchhoff 2); thuật toán phương pháp dòng điện vòng (lập $m-n+1$ phương trình với ẩn là dòng điện vòng); phương pháp điện áp hai nút ($U_{AB} = (\sum E_k Y_k)/(\sum Y_k)$ áp dụng cho mạch $n$ nhánh chung 2 nút); phương pháp xếp chồng nguồn tác dụng trên mạch tuyến tính.
  • Chương IV: Mạch điện ba pha: Nguyên lý máy phát điện đồng bộ ba pha tạo 3 sức điện động lệch pha $2\pi/3$; khảo sát quan hệ đại lượng dây và pha trong phụ tải nối hình sao ($I_d = I_p, U_d = \sqrt{3}U_p$) và phụ tải nối hình tam giác ($U_d = U_p, I_d = \sqrt{3}I_p$); công thức công suất ba pha $P_{3p} = \sqrt{3} U_d I_d \cos\phi$; giải tích mạch ba pha đối xứng và không đối xứng (tải sao có/không có dây trung tính $Z_0$, tải tam giác); quy chuẩn đấu nối nguồn và động cơ ba pha ($\Delta/Y \sim 220/380\text{ V}$).
  • Chương V: Những khái niệm chung về đo lường điện: Định nghĩa đo trực tiếp, gián tiếp, phân tích sai số (tuyệt đối, tương đối, tương đối quy đổi $\gamma%$, sai số phương pháp, sai số thiết bị, cấp chính xác $K$, độ nhạy $S$); nguyên lý và đặc tính 4 cơ cấu chỉ thị điện cơ: từ điện, điện từ, điện động, cảm ứng; sơ đồ mở rộng thang đo dòng điện (điện trở Shunt $R_s$), mở rộng thang đo điện áp (điện trở phụ $R_p$, máy biến dòng, máy biến điện áp); phương pháp đo công suất bằng oát kế 1 pha và oát kế ba pha (phương pháp 2 oát kế); phương pháp đo điện trở (trực tiếp, gián tiếp, Ôm kế, Mêgômét quay tay 500–1000V, cầu đo cân bằng); kỹ thuật đo đại lượng không điện (chuyển đổi điện trở lực căng - strain gauge, biến trở, cảm ứng điện từ, tụ điện, cặp nhiệt điện); nguyên lý chỉ thị số với bộ biến đổi xung, mã hóa nhị phân, giải mã nhị thập phân SN74247 và hiển thị LED 7 đoạn/tinh thể lỏng.
  • Phần II: Máy điện: Phân loại máy điện tĩnh và máy điện có phần quay; cơ sở định luật cảm ứng điện từ ($e = -W d\Phi/dt$), lực điện từ ($F = BIL$), định luật mạch từ ($\sum H_k l_k = \sum W_j i_j$); phân loại vật liệu (dẫn điện, dẫn từ với thép kỹ thuật điện dày 0.5mm chứa 2–5% Si, cách điện, kết cấu); bài toán phát nóng và làm mát; lý thuyết máy biến áp (các thông số định mức $U_{1đm}, U_{2đm}, I_{1đm}, I_{2đm}, S_{đm}$, cấu tạo lõi thép, dây quấn, nguyên lý biến áp $k = W_1/W_2$, hệ phương trình cân bằng điện áp và từ thông, sơ đồ thay thế tương đương).

Progression logic của giáo trình phát triển từ cấp độ linh kiện/mô hình mạch cơ sở $\rightarrow$ giải tích mạch xoay chiều 1 pha/3 pha $\rightarrow$ phương pháp luận đo lường và hiển thị $\rightarrow$ chuyển hóa năng lượng trong máy điện $\rightarrow$ kiểm chứng thực nghiệm.

Kiến thức nền tảng được xây dựng

  • Hệ thống lý thuyết cơ sở (Fundamental theories): Định luật cảm ứng điện từ Faraday, định luật lực điện từ Laplace-Ampere, định luật bảo toàn năng lượng và phân bố điện tích trong mạch điện qua hệ định luật Kirchhoff 1 và 2.
  • Nguyên lý cốt lõi (Core principles): Nguyên lý cân bằng mạch từ, nguyên lý tuyến tính và xếp chồng trong mạch nhiều nguồn, nguyên lý chuyển đổi năng lượng điện – cơ trên cơ cấu chỉ thị kim, nguyên lý cảm ứng điện từ hỗ cảm trên máy biến áp.
  • Khung phân tích toán học (Essential frameworks): Mô hình hóa phần tử thực tế bằng tham số tập trung ($R, L, C$), đại số số phức giải mạch điều hòa xác lập, biến đổi không gian mạng sao – tam giác, phương pháp ma trận dòng vòng và thế nút.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Tính toán thông số dòng điện, điện áp, công suất trên các nhánh mạch phức tạp; tính toán điện dung tụ bù để cải thiện hệ số công suất $\cos\phi$; thiết lập sơ đồ đấu nối dây động cơ ba pha ($\Delta/Y$) phù hợp với cấp điện áp lưới; phối ghép các vi mạch giải mã 7 đoạn (SN74247) với LED hiển thị.
  • Kỹ năng phân tích (Analytical skills): Xác định loại sai số trong phép đo, tính toán cấp chính xác của dụng cụ đo; lựa chọn phương pháp phân tích mạch tối ưu số phương trình (so sánh phương pháp dòng điện nhánh, dòng điện vòng và điện áp hai nút); phân tích quá trình trao đổi năng lượng tác dụng ($P$) và phản kháng ($Q$).
  • Kỹ năng thực hành (Practical competencies): Lắp ráp sơ đồ đo lường mở rộng thang đo bằng Shunt hoặc điện trở phụ; vận hành thiết bị đo điện cơ (Vôn kế, Ampe kế, Oát kế, Mêgômét quay tay); thực hiện chuẩn hóa điểm 0 trên Ôm kế; hoàn thành 5 bài thí nghiệm kỹ thuật điện theo quy trình thực hành.

Phương pháp giảng dạy và học tập

Phương pháp tiếp cận sư phạm

Giáo trình triển khai phương pháp tiếp cận quy nạp kết hợp diễn dịch kỹ thuật. Người học tiếp cận bản chất vật lý của hiện tượng (tích lũy năng lượng điện trường trên tụ điện, từ trường trên cuộn cảm, tiêu tán nhiệt trên điện trở), sau đó hình thành mô hình toán học giải tích thông qua biểu thức vi phân thời gian ($i = C \cdot du_C/dt, u_L = L \cdot di/dt$), từ đó suy rộng ra phương pháp biểu diễn véc tơ và số phức để đại số hóa bài toán vi tích phân thành bài toán hệ phương trình tuyến tính.

Bài tập và ví dụ minh họa

Mỗi phương pháp giải tích mạch trong giáo trình đều đi kèm bài toán tính toán cụ thể có số liệu thực tế:

  • Ví dụ giải mạch phức hợp (Chương III): Cho mạch điện gồm điện trở $R$, điện cảm $X_L$, điện dung $X_C$, yêu cầu lập biểu thức tổng trở phức toàn mạch $Z_{AB}$, tính dòng điện phức $\dot{I}, \dot{I}_1, \dot{I}_2$ và các công suất $P, Q, S$ tương ứng.
  • Bài toán so sánh phương pháp: Đưa ra một sơ đồ mạch có 2 nút, 3 nhánh (Hình 3.4, Hình 3.6) với $Z_1 = Z_2 = Z_3 = 1+j,(\Omega)$ để giải đồng thời bằng phương pháp dòng điện nhánh, dòng điện vòng và điện áp hai nút, giúp người học đối chiếu số lượng phương trình cần giải và kết quả đầu ra.

Bài tập thực hành và thí nghiệm

Phần III của bài giảng cung cấp 5 bài thí nghiệm kỹ thuật điện, đóng vai trò chuyển tiếp từ mô hình lý thuyết sang kiểm chứng vật lý trên bàn thí nghiệm:

  • Lắp ráp mạch điện thực tế theo sơ đồ nguyên lý.
  • Sử dụng các dụng cụ đo điện cơ và thiết bị đo vạn năng để thu thập số liệu dòng điện, điện áp, công suất.
  • Kiểm tra các mối quan hệ pha và quan hệ đại lượng dây – pha trong mạch điện ba pha.

Phương pháp đánh giá và hướng dẫn tự học

  • Phương pháp đánh giá: Đánh giá năng lực dựa trên khả năng thiết lập hệ phương trình Kirchhoff, giải tích mạng mạch bằng số phức, tính toán sơ đồ thay thế máy biến áp và kết quả thực hiện các bài báo cáo thí nghiệm.
  • Hướng dẫn tự học:
    1. Nắm chắc quan hệ vi tích phân của các thông số $R, L, C$ trước khi chuyển sang dạng phức.
    2. Thực hành biểu diễn số phức dưới cả hai dạng đại số ($a+jb$) và dạng mũ ($C e^{j\phi}$) để tính toán linh hoạt các phép nhân/chia tổng trở.
    3. Tự vẽ đồ thị véc tơ dòng - áp đối với các mạch ba pha đối xứng và không đối xứng để kiểm tra điều kiện cân bằng nút.

Điểm nổi bật và cập nhật

Tích hợp đo lường đại lượng không điện

Điểm đặc thù trong nội dung giáo trình là việc tích hợp mảng kiến thức đo lường các đại lượng không điện (áp suất, nhiệt độ, lưu lượng, độ dịch chuyển, biến dạng ứng suất) thông qua các bộ chuyển đổi cảm biến:

  • Chuyển đổi điện trở lực căng (strain gauge bằng hợp kim platin) ứng dụng trong đo ứng suất: $\Delta R / R = K \cdot \delta / E$.
  • Chuyển đổi biến trở xoay và trượt dùng đo khoảng cách dịch chuyển.
  • Chuyển đổi điện dung biến thiên ($C = \varepsilon S / d$) dùng đo độ dịch chuyển cơ học.
  • Chuyển đổi nhiệt điện (cặp nhiệt điện gồm hai kim loại không đồng chất hàn nối) dùng đo nhiệt độ qua suất nhiệt điện động hình thành.

Cập nhật nguyên lý chỉ thị số

Bên cạnh 4 cơ cấu chỉ thị điện cơ truyền thống, tài liệu phân tích cấu trúc mạch hiển thị số hiện đại:

  • Chuỗi biến đổi tín hiệu: Đại lượng đo $x(t) \rightarrow$ Bộ biến đổi xung (BĐX) $\rightarrow$ Bộ mã hóa (MH) cơ số $2 \rightarrow$ Bộ giải mã (GM) $\rightarrow$ Bộ hiện số.
  • Phân tích nguyên lý phần cứng vi mạch giải mã nhị thập phân 7 đoạn chuyên dụng (SN74247) điều khiển LED 7 đoạn chung Anode (+5V) với điện trở hạn dòng ngoài, và công nghệ tinh thể lỏng (LCD) tiêu thụ công suất thấp ($0{,}1,\mu\text{A}$).

Ứng dụng thực tế và liên hệ ngành nghề

Nội dung gắn liền chặt chẽ với các bài toán vận hành công nghiệp và hàng hải:

  • Tính toán dung lượng tụ bù thực tế để nâng cao hệ số công suất $\cos\phi$, giảm tổn hao dòng điện $I_d$ trên đường dây truyền tải điện.
  • Hướng dẫn nguyên tắc lựa chọn sơ đồ đấu nối động cơ $\Delta/Y$ tương ứng với cấp điện áp lưới ($220/380\text{ V}$ hoặc $127/220\text{ V}$) ghi trên nhãn máy.
  • Khảo sát các giải pháp làm mát máy biến áp thực tế (làm mát bằng không khí cho công suất nhỏ, làm mát bằng dầu có cánh tản nhiệt cho công suất lớn).

Đối tượng sử dụng giáo trình

Sinh viên chuyên ngành mục tiêu

Giáo trình được thiết kế chuyên biệt cho sinh viên bậc đại học thuộc các ngành kỹ thuật không chuyên về Điện, bao gồm:

  • Sinh viên ngành Khai thác hàng hải, Điều khiển tàu biển.
  • Sinh viên các ngành Kỹ thuật cơ khí, Kỹ thuật tàu thủy, Chế biến thủy sản thuộc Trường Đại học Thủy Sản Nha Trang và các cơ sở đào tạo khối kỹ thuật công nghiệp.

Điều kiện tiên quyết (Prerequisites)

Để tiếp thu hiệu quả nội dung giáo trình, người học cần hoàn thành các học phần nền tảng:

  • Toán cao cấp: Giải tích vi phân – tích phân (xử lý các biểu thức $i = dq/dt, u_L = L di/dt$), đại số tuyến tính (giải hệ phương trình ma trận), và số phức (chuyển đổi dạng đại số – số mũ, các phép toán số phức cơ bản).
  • Vật lý đại cương: Phần Điện học và Từ học (điện trường, từ trường, định luật Ohm, định luật cảm ứng điện từ Faraday, lực từ tác dụng lên dây dẫn mang dòng).

Khai thác dành cho giảng viên và kỹ sư

  • Giảng viên: Sử dụng giáo trình làm khung đề cương chi tiết môn học Kỹ thuật điện, làm cơ sở biên soạn bài giảng lý thuyết 5 chương và hướng dẫn tổ chức 5 bài thực hành trong phòng thí nghiệm.
  • Kỹ sư và kỹ thuật viên: Sử dụng làm tài liệu tra cứu các công thức tính toán dòng ba pha, quy tắc mở rộng thang đo thiết bị đo lường, phân tích các dạng sai số và phương pháp đấu nối thiết bị điện công nghiệp.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho sinh viên đại học các ngành kỹ thuật không chuyên điện (như Hàng hải, Khai thác, Cơ khí, Thủy sản), đồng thời là tài liệu tham khảo cho kỹ thuật viên cần nắm vững nguyên lý vận hành hệ thống điện và thiết bị đo.

2. Cần kiến thức nền nào để học môn này?

Người học cần trang bị kiến thức Toán cao cấp (đặc biệt là công cụ số phức và giải hệ phương trình tuyến tính) cùng kiến thức Vật lý đại cương phần Điện – Từ (khái niệm điện áp, dòng điện, từ thông, hiện tượng cảm ứng điện từ).

3. Điểm khác biệt của giáo trình so với các tài liệu chuyên ngành điện chuyên sâu là gì?

Giáo trình tập trung tinh giản các chứng minh toán học phức tạp, cô đọng nội dung vào các mô hình tính toán thực dụng (phương pháp số phức, phương pháp 2 nút), tích hợp kỹ thuật đo lường đại lượng không điện, hiển thị số và đi kèm 5 bài thí nghiệm thực hành trực tiếp.

4. Làm sao để tự học và giải các bài tập mạch điện hiệu quả?

Người học cần nắm vững hai định luật Kirchhoff dạng đại số và dạng phức; thuần thục quy tắc chuyển đổi tổng trở phức ($Z = R + jX$); phân biệt rõ mối quan hệ giữa đại lượng dây và đại lượng pha trong mạch ba pha đối xứng ($U_d = \sqrt{3}U_p$ khi nối sao; $I_d = \sqrt{3}I_p$ khi nối tam giác); và thực hành giải bài tập theo các bước thuật toán mẫu trong Chương III.

5. Có tài liệu thực hành bổ trợ nào kèm theo giáo trình không?

Tài liệu tích hợp sẵn Phần III: Thí nghiệm Kỹ thuật điện gồm 5 bài thí nghiệm chuyên đề giúp người học đối chiếu trực tiếp các kết quả lý thuyết tính toán với số liệu đo đạc thực tế từ thiết bị và khí cụ điện.

Kết luận

Bài giảng điện tử môn Kỹ thuật điện của tác giả Nguyễn Tuấn Hùng cung cấp hệ thống kiến thức hoàn chỉnh về kỹ thuật điện không chuyên, bao gồm:

  • Mô hình hóa và thuật toán phân tích mạch điện xoay chiều một pha, ba pha ở chế độ xác lập.
  • Nguyên lý vận hành và kỹ thuật mở rộng thang đo của các cơ cấu đo lường điện cơ, mạch đo cảm biến đại lượng không điện và bộ hiển thị số LED/LCD.
  • Cơ sở lý thuyết điện từ, cấu tạo, phương trình cân bằng và sơ đồ thay thế của máy biến áp.
  • Khung hướng dẫn 5 bài thí nghiệm thực hành củng cố kỹ năng nghề nghiệp.

Lộ trình học tập đề xuất: Đi từ nắm vững khái niệm phần tử mạch và định luật Kirchhoff (Chương I) $\rightarrow$ Ứng dụng số phức giải mạch hình sin và mạch ba pha (Chương II, III, IV) $\rightarrow$ Khai thác kỹ thuật đo lường (Chương V) $\rightarrow$ Phân tích cấu tạo, nguyên lý máy điện (Phần II) $\rightarrow$ Thực nghiệm kiểm chứng qua 5 bài thí nghiệm kỹ thuật điện (Phần III).
