Giáo Trình Truyền Động Điện: Lý Thuyết Cơ Bản và Phân Tích Đặc Tính Động Cơ

Tổng quan về giáo trình

Giáo trình Truyền Động Điện là tài liệu học thuật thuộc khối kiến thức cơ sở ngành và chuyên ngành trong chương trình đào tạo kỹ sư Kỹ thuật Điện, Kỹ thuật Điều khiển và Tự động hóa, cũng như Cơ điện tử. Vị trí của học phần nằm ở giai đoạn kết nối giữa các môn học lý thuyết cơ sở (như Mạch điện, Máy điện, Cơ học lý thuyết) với các môn học chuyên sâu về thiết kế hệ thống điều khiển tự động và trang bị điện trong công nghiệp.

Về mục tiêu học tập, giáo trình trang bị cho người học hệ thống lý thuyết về quá trình biến đổi năng lượng điện thành cơ năng, các quy luật chuyển động của hệ cơ điện, và phương pháp phân tích, tính toán đặc tính cơ của các loại động cơ điện phổ biến. Sau khi hoàn thành nội dung, người học có khả năng xác lập phương trình động học, quy đổi các đại lượng tải trọng về trục động cơ, đánh giá độ cứng đặc tính cơ ($\beta$), và tính toán tham số cho các chế độ vận hành như khởi động, điều chỉnh tốc độ, cũng như các trạng thái hãm.

Cấu trúc giáo trình tiếp cận theo logic quy nạp kết hợp diễn dịch: từ việc thiết lập các mô hình toán học tổng quát, phân tích sơ đồ cấu trúc hệ thống, đến việc khảo sát chi tiết từng loại máy điện cụ thể (động cơ điện một chiều kích từ độc lập, nối tiếp và động cơ không đồng bộ ba pha). Điểm đặc sắc của tài liệu là phương pháp trình bày gắn liền giữa các biểu thức giải tích vi mô với đồ thị không gian trạng thái trên 4 góc phần tư công suất, kết hợp cùng các sơ đồ nối dây nguyên lý và hệ thống ví dụ tính toán kỹ thuật cụ thể.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung trích xuất từ tài liệu tập trung vào hai chương nền tảng ban đầu, làm cơ sở cho toàn bộ hệ thống truyền động:

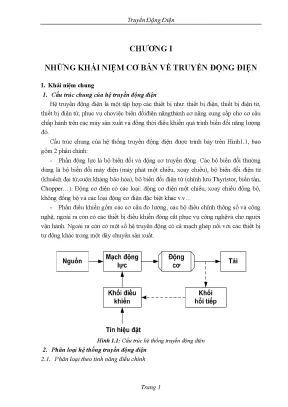

  • Chương 1: Những khái niệm cơ bản về truyền động điện
    • Cấu trúc hệ thống: Xác định hai phần cốt lõi gồm phần động lực (bộ biến đổi điện từ, máy điện, điện tử công suất kết hợp với động cơ truyền động) và phần điều khiển (cơ cấu đo lường, bộ điều chỉnh thông số, thiết bị đóng cắt).
    • Phân loại truyền động: Hệ thống hóa các phương thức truyền động không điều chỉnh và có điều chỉnh (điều khiển số, tương tự, theo chương trình); phân loại theo động cơ (DC, AC không đồng bộ, AC đồng bộ, servo, bước); phân loại theo liên kết cơ khí (trực tiếp, gián tiếp qua đai dẹt/chữ V, dây cáp, xích, hộp số nhông, trục vít me).
    • Đặc tính cơ của cơ cấu sản xuất: Khảo sát mô hình tổng quát $M_c = M_{co} + (M_{đm} - M_{co}) (\omega / \omega_{đm})^\alpha$ với các trường hợp $\alpha = 0$ (cơ cấu nâng hạ, băng tải), $\alpha = 1$ (máy phát DC tải thuần trở), $\alpha = 2$ (bơm ly tâm, quạt gió), và $\alpha = -1$ (cơ cấu cuốn dây, cuốn giấy, trục chính máy cắt gọt).
    • Phương trình động học và quy đổi: Phương trình chuyển động tổng quát $M - M_c = J \frac{d\omega}{dt}$; nguyên tắc bảo toàn công suất và bảo toàn động năng để quy đổi mômen cản ($M_c$), lực cản ($F_{lv}$), và mômen quán tính ($J_{qđ}$) từ các phần tử quay hoặc tịnh tiến về đầu trục động cơ.
  • Chương 2: Đặc tính cơ của động cơ điện
    • Động cơ điện một chiều kích từ độc lập và song song: Xây dựng phương trình đặc tính cơ điện $\omega = \frac{U_{ư}}{K\Phi} - \frac{R_ư + R_f}{K\Phi} I_ư$ và đặc tính cơ $\omega = \frac{U_{ư}}{K\Phi} - \frac{R_ư + R_f}{(K\Phi)^2} M$; khảo sát ảnh hưởng của các tham số điện áp phần ứng ($U_ư$), điện trở phụ ($R_f$), và từ thông kích từ ($\Phi$); tính toán điện trở khởi động theo phương pháp đồ thị và phương pháp giải tích; phân tích ba trạng thái hãm (hãm tái sinh, hãm ngược do đưa $R_f$ hoặc đảo cực tính điện áp, hãm động năng tự kích và kích từ độc lập).
    • Động cơ điện một chiều kích từ nối tiếp: Thiết lập phương trình đặc tính phi tuyến khi mạch từ chưa bão hòa $\omega = \frac{U}{\sqrt{KK'}} \frac{1}{\sqrt{M}} - \frac{R_ư + R_{kt}}{KK'}$; phân tích các trạng thái làm việc, ảnh hưởng thông số và các chế độ hãm ngược, hãm động năng.
    • Động cơ không đồng bộ ba pha: Xây dựng sơ đồ đẳng trị một pha; thiết lập phương trình đặc tính cơ theo công thức Closs $M = \frac{2M_{th}(1+\varepsilon)}{\frac{s}{s_{th}} + \frac{s_{th}}{s} + 2\varepsilon}$ và dạng đơn giản hóa khi $\varepsilon \approx 0$; xác định các ảnh hưởng của điện trở mạch rotor ($R_2'$), điện áp nguồn stator ($U_{1f}$), và tần số nguồn cung cấp ($f_1$ theo luật $U/f = const$); phân tích các phương pháp khởi động trực tiếp, khởi động Sao – Tam giác ($I_{kY} = \frac{1}{3}I_{k\Delta}$, $M_{kY} = \frac{1}{3}M_{k\Delta}$), và khởi động dùng biến áp tự ngẫu.

Kiến thức nền tảng được xây dựng

Giáo trình củng cố các nền tảng lý thuyết cơ điện kỹ thuật bao gồm:

  • Định luật cân bằng điện áp và phương trình cảm ứng điện từ trong mạch phần ứng máy điện một chiều và mạch stator/rotor máy điện xoay chiều.
  • Phương trình cân bằng công suất toàn phần: $P_đ = P_c + \Delta P$, xác định chiều dòng năng lượng để phân biệt trạng thái động cơ ($P_đ > 0, P_c > 0$) với các trạng thái hãm ($P_c < 0$).
  • Lý thuyết độ cứng đặc tính cơ $\beta = \frac{dM}{d\omega}$, phân cấp các dạng đặc tính cơ tuyệt đối cứng ($\beta = \infty$), đặc tính cơ cứng ($10 \le |\beta| \le 100$), và đặc tính cơ mềm ($|\beta| < 10$).

Kỹ năng phát triển

  • Kỹ năng tính toán kỹ thuật: Khả năng quy đổi chính xác các thông số tải cơ khí nhiều cấp, tính toán hệ số trượt tới hạn ($s_{th}$), mômen tới hạn ($M_{th}$), xác định trị số điện trở phụ nhiều cấp ($R_{f1}, R_{f2}, R_{f3}$) trong quá trình khởi động hoặc hãm động năng.
  • Kỹ năng phân tích hệ thống: Đọc hiểu và phân tích giản đồ phân bố công suất, sơ đồ nguyên lý điều khiển chuyển mạch điện trở, xác định điểm làm việc xác lập $(M_{lv}, \omega_{lv})$ qua giao điểm của đặc tính cơ động cơ và đặc tính cơ tải trên hệ trục tọa độ 4 góc phần tư.
  • Kỹ năng giải quyết bài toán thực tế: Tính chọn công suất động cơ cho hệ thống thang máy có đối trọng và không có đối trọng, băng tải công nghiệp, cơ cấu truyền động bơm quạt và cơ cấu nâng hạ.

Phương pháp giảng dạy và học tập

Giáo trình được biên soạn dựa trên phương pháp kết hợp chặt chẽ giữa lý thuyết giải tích và mô hình hóa hình học:

[Mô hình toán học / Sơ đồ nguyên lý]
[Thiết lập phương trình trạng thái (ω, M, s)]
[Biểu diễn đồ thị đặc tính cơ trên 4 góc phần tư]
[Áp dụng vào hệ thống bài tập ví dụ số liệu thực]

Bài tập và ví dụ minh họa

Trong mỗi mục kiến thức, giáo trình tích hợp các ví dụ mẫu có lời giải chi tiết:

  • Ví dụ 1.1: Tính toán quy đổi mômen quán tính toàn phần ($J_{qđ} = 11,6724\text{ kg}\cdot\text{m}^2$), xác định mômen và công suất cần thiết trên trục động cơ thang máy ($n_{đm} = 1550\text{ vòng/phút}$) trong hai trường hợp: không có đối trọng ($P_c = 14,715\text{ kW}$) và có đối trọng ($P_c = 4,905\text{ kW}$).
  • Ví dụ 2.1 & 2.2: Tính toán dòng khởi động, điện trở phần ứng gần đúng và xác định các đại lượng điều chỉnh tốc độ ($R_f$, $U_1$, $K\Phi_1$) của động cơ DC kích từ độc lập.
  • Ví dụ 2.3: Ứng dụng thuật toán giải tích để xác định bội số dòng điện khởi động ($\lambda = 2,5$) và số cấp điện trở ($m = 2$) cho động cơ DC $4\text{ kW}$.
  • Ví dụ 2.4, 2.5, 2.6: Tính toán định lượng cho các chế độ hãm tái sinh (hạ tải), hãm ngược (đổi chiều điện áp/thêm $R_{ph}$), và hãm động năng trên cơ cấu nâng hạ.
  • Ví dụ 2.7 & 2.8: Tính toán mômen mở máy, điểm làm việc xác lập của động cơ không đồng bộ ba pha ($7,5\text{ kW}, 2p = 6$) và xác định điện trở phụ mạch rotor cho tải quạt gió ($M = K\omega^2$).

Phương pháp đánh giá và tự học

Giáo trình cung cấp hệ thống 16 câu hỏi ôn tập lý thuyết định tính và 8 bài tập kỹ thuật có đáp số ở cuối mỗi chương. Người học được khuyến nghị:

  1. Thiết lập lại các biểu thức giải tích cơ bản trước khi đọc các công thức biến đổi trung gian.
  2. Tự vẽ các dạng đường đặc tính cơ tự nhiên và nhân tạo trên giấy kẻ ly để kiểm tra quy luật dịch chuyển của điểm làm việc.
  3. Thực hành giải tuần tự các bài toán tính quy đổi mômen quán tính (Bài 3, 5, 6), tính toán lực kéo băng tải (Bài 7), và bài toán động học khởi động/hãm theo thời gian (Bài 8: $t_{AB} = 1,636\text{s}$, $t_{CO} = 4,363\text{s}$).

Điểm nổi bật và cập nhật

  • Tính hệ thống trong phân loại cơ cấu cơ khí: Tài liệu phân tách chi tiết các dạng truyền động trung gian trong công nghiệp, bao gồm truyền động trực tiếp trục thẳng, truyền động khớp nối mềm, truyền động gián tiếp qua puly đai dẹt/chữ V, dây cáp, dây xích, hộp số nhông và trục vít me bàn trượt.
  • Tích hợp công nghệ điều khiển bán dẫn hiện đại: Giáo trình cập nhật xu thế chuyển dịch công nghệ từ động cơ một chiều sang động cơ không đồng bộ điều khiển bằng biến tần (Inverter), bộ khởi động mềm, điều chế độ rộng xung (PWM), cũng như việc ứng dụng động cơ đồng bộ nam châm vĩnh cửu, động cơ servo và động cơ bước trong các máy công cụ CNC (máy tiện, phay, bào, cắt).
  • Phân tích toàn diện trạng thái năng lượng: Tài liệu cung cấp bảng biểu chi tiết về mối quan hệ dấu giữa công suất điện ($P_đ$), công suất cơ ($P_c$), và tổn thất ($\Delta P$), giúp người học phân biệt rõ bản chất vật lý giữa hãm tái sinh (phát năng lượng trả về lưới), hãm ngược (tiêu tán năng lượng từ cả lưới và cơ năng), và hãm động năng (chuyển động năng thành nhiệt trên điện trở hãm).

Đối tượng sử dụng giáo trình

Đối tượng Mục đích và Phạm vi sử dụng Yêu cầu kiến thức tiên quyết
Sinh viên Đại học / Cao đẳng Học phần cốt lõi thuộc ngành Kỹ thuật Điện, Tự động hóa, Cơ điện tử, Hệ thống điện (năm 3 hoặc năm 4). Mạch điện, Máy điện, Cơ học lý thuyết, Toán giải tích vi phân.
Giảng viên chuyên ngành Sử dụng làm khung bài giảng chuẩn, xây dựng đề cương chi tiết môn Truyền động điện, ngân hàng câu hỏi thi. Nắm vững lý thuyết điều khiển tự động và công nghệ truyền động.
Kỹ sư vận hành / Thiết kế Tài liệu tra cứu phương pháp tính toán công suất động cơ, tính quy đổi hệ thống cơ học, phối ghép đặc tính tải. Kỹ thuật truyền động và trang bị điện công nghiệp thực tế.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu phục vụ sinh viên khối ngành kỹ thuật điện, tự động hóa, cơ điện tử ở bậc đại học và cao đẳng, đồng thời là tài liệu tham khảo cho kỹ sư thiết kế hệ thống truyền động cơ điện công nghiệp.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học?

Người học cần nắm vững kiến thức về Định luật Kirchhoff và mạch điện xoay chiều/một chiều (Môn Mạch điện), cấu tạo và nguyên lý cảm ứng của máy điện DC, AC (Môn Máy điện), cùng các khái niệm cơ học cơ bản như mômen, vận tốc góc, gia tốc và phương trình chuyển động (Môn Cơ học lý thuyết).

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết điều khiển khác là gì?

Giáo trình tập trung sâu vào bản chất vật lý và đặc tính cơ học của bản thân động cơ kết hợp với đặc tính cơ của tải sản xuất, giải quyết tường minh các bài toán động học quy đổi cơ khí, tính toán khởi động và hãm bằng phương pháp giải tích và đồ thị, thay vì chỉ tập trung vào các thuật toán điều khiển trừu tượng.

4. Làm thế nào để tự học giáo trình này đạt hiệu quả cao?

Người học cần đối chiếu công thức toán học với các đồ thị minh họa tương ứng, giải lại các ví dụ có sẵn số liệu trong từng mục (Ví dụ 1.1 đến 2.8), sau đó hoàn thành toàn bộ 16 câu hỏi lý thuyết và 8 bài tập tự luyện ở cuối Chương 1.

5. Giáo trình có cung cấp các công thức tính toán thực tế cho nhà máy không?

Có. Giáo trình cung cấp đầy đủ các công thức tính gần đúng điện trở phần ứng ($R_ư \approx 0,5 \times (1 - \eta_{đm}) \frac{U_{đm}}{I_{đm}}$), công thức Closs cho động cơ AC, phương pháp tính chọn cấp điện trở khởi động, và công thức tính chọn động cơ cho cơ cấu nâng hạ, thang máy, quạt gió, bơm nước, băng tải.

Kết luận

Giáo trình Truyền Động Điện cung cấp hệ thống lý thuyết chuẩn mực về quá trình biến đổi năng lượng cơ điện, phương trình động học và phương pháp đánh giá đặc tính cơ của các hệ truyền động một chiều và xoay chiều. Lộ trình tiếp cận của tài liệu dẫn dắt người học từ việc hiểu rõ cấu trúc hệ thống, quy đổi tải trọng cơ khí, đến việc làm chủ các phương pháp tính toán chế độ vận hành (khởi động, hãm, điều chỉnh tốc độ). Đây là nguồn tư liệu học thuật cơ sở giúp hoàn thiện kỹ năng tính toán, phân tích và thiết kế hệ thống truyền động điện trong công nghiệp.
