Tổng quan về giáo trình

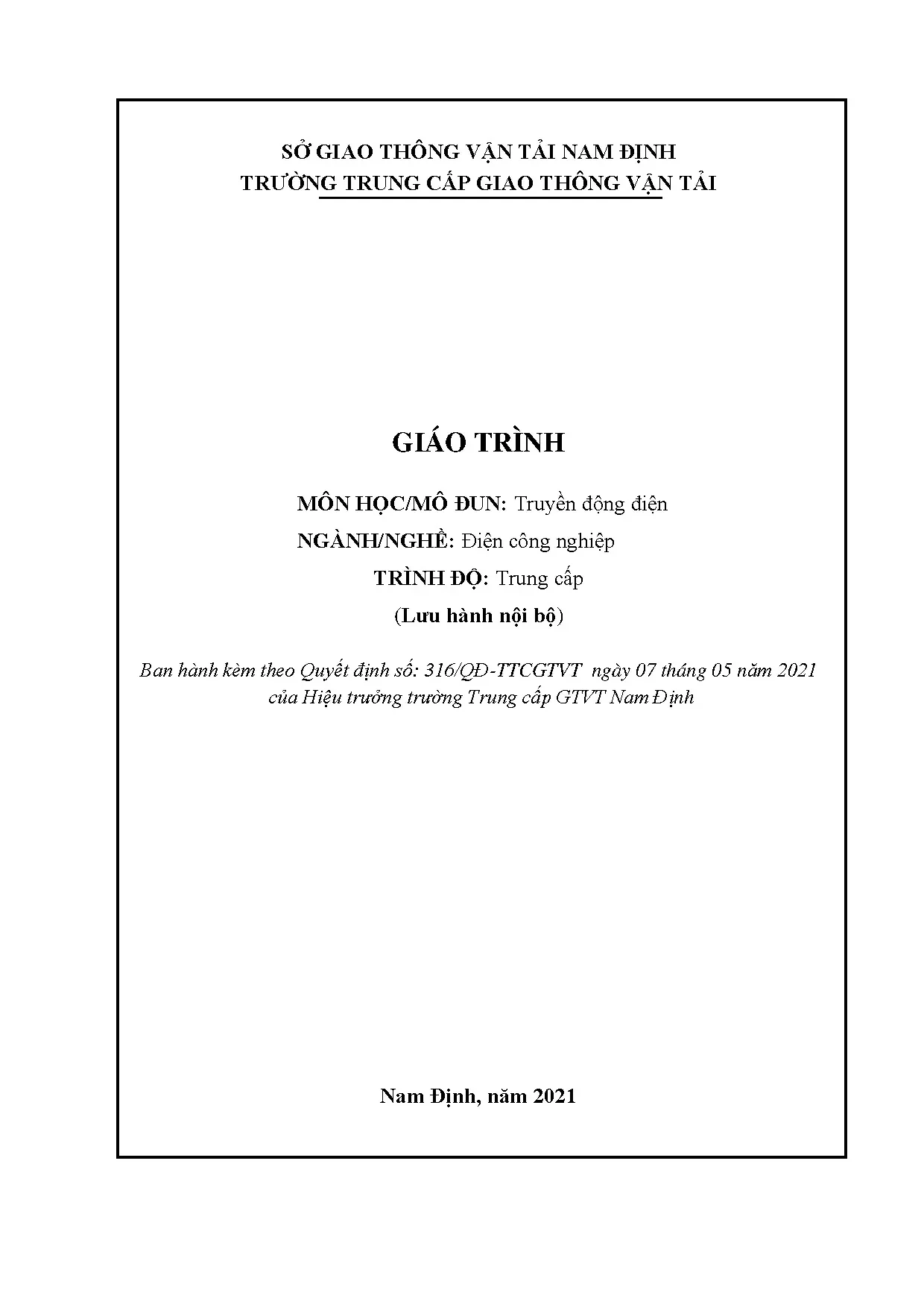

Giáo trình Truyền động điện (Mã mô đun: MĐ19) là tài liệu đào tạo chuyên môn thuộc chương trình đào tạo nghề Điện công nghiệp ở trình độ Trung cấp. Giáo trình được biên soạn bởi tập thể giảng viên Khoa Công nghệ Ô tô và Điều khiển máy thi công cơ giới (CN Ô TÔ & ĐKMTCCG), Trường Trung cấp Giao thông vận tải Nam Định, với sự tham gia của Chủ biên Ngô Thị Oanh và tác giả Nguyễn Thị Liên. Tài liệu được ban hành chính thức theo Quyết định số 316/QĐ-TTCGTVT ngày 07 tháng 05 năm 2021 của Hiệu trưởng Trường Trung cấp Giao thông vận tải Nam Định để phục vụ công tác giảng dạy và học tập nội bộ.

Trong cấu trúc chương trình đào tạo nghề Điện công nghiệp, mô đun MĐ19 giữ vị trí kỹ thuật chuyên môn bắt buộc. Người học tiếp cận mô đun này sau khi đã hoàn thành khối kiến thức cơ sở ngành gồm: Mạch điện, Trang bị điện và Máy điện. Mục tiêu đào tạo của giáo trình tập trung vào việc hình thành năng lực lý thuyết và thực hành:

  • Trình bày nguyên tắc, phương pháp điều khiển tốc độ hệ truyền động điện.
  • Đánh giá đặc tính động và trạng thái xác lập của hệ thống.
  • Tính toán, lựa chọn công suất động cơ cho các hệ truyền động có hoặc không điều chỉnh tốc độ.
  • Lựa chọn cấu hình bộ biến đổi phù hợp với yêu cầu phụ tải công nghệ.
  • Rèn luyện tác phong công nghiệp, tính cẩn thận và độ chính xác trong thao tác kỹ thuật.

Tài liệu được cấu trúc thành Bài mở đầu cùng 6 chương chuyên đề nối tiếp logic từ cơ học hệ thống, đặc tính các loại máy điện, các giải pháp điều chỉnh và ổn định tốc độ, cho đến phương pháp tính toán kiểm nghiệm công suất động cơ theo các điều kiện vận hành thực tế.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình được triển khai qua 1 bài tổng quan và 6 chương chuyên đề mang tính hệ thống:

+-------------------------------------------------------------------------+
|                  CẤU TRÚC NỘI DUNG GIÁO TRÌNH MĐ19                      |
+-------------------------------------------------------------------------+
|  Bài mở đầu: Khái quát chung về hệ truyền động điện (Mã: 19-00)          |
|  Chương 1:   Cơ học truyền động điện (Mã: 19-01)                        |
|  Chương 2:   Các đặc tính và trạng thái làm việc của động cơ điện (19-02)|
|  Chương 3:   Điều khiển tốc độ truyền động điện                         |
|  Chương 4:   Ổn định tốc độ làm việc của hệ truyền động điện            |
|  Chương 5:   Đặc tính động của hệ truyền động điện                      |
|  Chương 6:   Chọn công suất động cơ cho hệ truyền động điện             |
+-------------------------------------------------------------------------+

  • Bài mở đầu (Mã bài 19-00): Khái quát chung về hệ truyền động điện
    Cung cấp định nghĩa hệ truyền động điện (TĐĐ) – tập hợp thiết bị điện, điện từ, điện tử, cơ khí, thủy lực để biến đổi điện năng thành cơ năng và điều khiển dòng năng lượng theo yêu cầu công nghệ. Phân tích cấu trúc 5 khâu chuẩn: Bộ biến đổi (BBĐ: F-Đ, CL-Đ, biến tần), Động cơ điện (Đ: DC, AC không đồng bộ, AC đồng bộ), Khâu truyền lực cơ khí (TL), Cơ cấu sản xuất (CCSX), và Khối điều khiển (ĐK: rơ le, công tắc tơ, PLC, vi xử lý, cảm biến). Phân biệt hệ hở và hệ kín; phân loại theo động cơ, tính năng điều chỉnh và bộ biến đổi.

  • Chương 1 (Mã chương 19-01): Cơ học truyền động điện
    Xây dựng khái niệm đặc tính cơ của động cơ $\omega = f(M)$ và đặc tính cơ của máy sản xuất $M_c = f(\omega)$. Giới thiệu độ cứng đặc tính cơ $\beta = \frac{dM}{d\omega} \approx \frac{\Delta M}{\Delta \omega}$ (phân loại: đặc tính cứng, mềm, tuyệt đối cứng). Thiết lập phương trình đặc tính cơ tổng quát của cơ cấu sản xuất: $$M_c = M_{c0} + (M_{đm} - M_{c0})\left(\frac{\omega}{\omega_{đm}}\right)^q$$ Phân loại phụ tải theo số mũ $q$: $q = -1$ (máy cuộn dây, mâm cặp máy tiện); $q = 0$ (cần trục, băng tải, cơ cấu ăn dao); $q = 1$ (máy phát DC tải trở, máy bào); $q = 2$ (bơm, quạt gió, chân vịt). Khảo sát phân bố 4 góc phần tư: trạng thái động cơ (Góc I, III) và trạng thái hãm (Góc II, IV) gồm hãm tái sinh ($P_đ < 0, P_c < 0$), hãm ngược ($P_đ > 0, P_c < 0$), hãm động năng ($P_đ = 0, P_c < 0$).

  • Chương 2 (Mã chương 19-02): Các đặc tính và các trạng thái làm việc của động cơ điện
    Phân tích chi tiết ba nhóm động cơ:

    • Động cơ DC kích từ độc lập/song song: Thiết lập phương trình đặc tính cơ điện $\omega = \frac{U_ư}{K\Phi} - \frac{R_ư + R_f}{K\Phi}I_ư$ và đặc tính cơ $\omega = \frac{U_ư}{K\Phi} - \frac{R_ư + R_f}{(K\Phi)^2}M$. Khảo sát ảnh hưởng của điện trở phụ $R_f$, điện áp phần ứng $U_ư$ và từ thông $\Phi$. Tính toán điện trở khởi động nhiều cấp bằng phương pháp đồ thị. Phân tích 3 trạng thái hãm: hãm tái sinh ($\omega > \omega_0$), hãm ngược (nối điện trở phụ hoặc đảo chiều điện áp phần ứng), và hãm động năng (kích từ độc lập hoặc tự kích).
    • Động cơ DC kích từ nối tiếp: Phân tích phương trình đặc tính cơ dạng hypebol mềm $\omega = \frac{A_1}{\sqrt{M}} - B$. Phân tích hiện tượng tốc độ tăng vọt khi không tải ($\omega_{0t} \to \infty$) và khả năng chịu quá tải mômen lớn.
    • Động cơ không đồng bộ ba pha: Xây dựng sơ đồ thay thế 1 pha, tính toán hệ số trượt $s = \frac{\omega_1 - \omega}{\omega_1} = \frac{n_1 - n}{n_1}$, xác định dòng điện stator $I_1$ và rotor quy đổi $I'_2$.
    • Động cơ đồng bộ: Khảo sát các đặc tính làm việc và giải pháp khởi động, hãm.

  • Chương 3: Điều khiển tốc độ truyền động điện
    Trình bày các chỉ tiêu đánh giá chất lượng điều chỉnh (dải điều chỉnh, độ trơn, tính kinh tế). Phân tích các phương pháp điều khiển: biến đổi sơ đồ mạch, điều chỉnh thông số mạch phần ứng/kích từ, và thay đổi điện áp cấp nguồn.

  • Chương 4: Ổn định tốc độ làm việc của hệ truyền động điện
    Khảo sát hệ thống điều khiển truyền động vòng kín. Phân tích nguyên lý làm việc và cấu trúc của mạch hồi tiếp âm điện áp và hồi tiếp âm tốc độ nhằm duy trì độ chính xác của tốc độ đặt trước biến động tải.

  • Chương 5: Đặc tính động của hệ truyền động điện
    Nghiên cứu các quá trình quá độ cơ học và quá độ điện cơ trong hệ truyền động điện khi khởi động, hãm và chuyển đổi trạng thái làm việc.

  • Chương 6: Chọn công suất động cơ cho hệ truyền động điện
    Trình bày phương pháp tính chọn công suất truyền động theo nguyên lý phát nhiệt và tổn thất năng lượng. Hướng dẫn tính toán công suất động cơ cho hệ thống không điều chỉnh tốc độ, hệ thống có điều chỉnh tốc độ, và các bước kiểm nghiệm công suất động cơ theo điều kiện phát nhiệt, quá tải.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng nền tảng lý thuyết trên ba trụ cột chính:

  1. Lý thuyết cân bằng công suất và phương trình chuyển động: Thiết lập phương trình cân bằng công suất $P_đ = P_c + \Delta P$ và điều kiện làm việc xác lập của hệ thống tại điểm cân bằng mômen $M = M_c$.
  2. Nguyên lý biến đổi năng lượng điện cơ: Mô tả chi tiết quá trình chuyển đổi năng lượng xuôi (chế độ động cơ: $P_c > 0$) và chuyển đổi ngược (chế độ máy phát/hãm: $P_c < 0$).
  3. Mô hình hóa giải tích máy điện: Thiết lập hệ phương trình toán học mô tả quan hệ giữa điện áp, dòng điện, từ thông, tốc độ góc và mômen điện từ cho cả máy điện một chiều và xoay chiều.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Tính toán quy đổi lực cản, mômen quán tính về trục động cơ; tính toán giá trị điện trở phụ khởi động ($R_{f1}, R_{f2}, R_{f3}$) và điện trở hãm ($R_h$); lựa chọn thông số bộ biến đổi công suất (chỉnh lưu Thyristor, biến tần).
  • Kỹ năng phân tích: Đọc, vẽ và phân tích đường đặc tính cơ tự nhiên, đặc tính cơ nhân tạo; nhận diện trạng thái vận hành trên mặt phẳng tọa độ $(\omega, M)$; xác định mức độ sụt giảm tốc độ và độ cứng $\beta$.
  • Kỹ năng thực hành nghề nghiệp: Đấu nối mạch lực và mạch điều khiển; thao tác trên các thiết bị điều khiển máy điện; thực hiện phép đo và xử lý số liệu thực nghiệm.

Phương pháp giảng dạy và học tập

Giáo trình kết hợp phương pháp giảng dạy lý thuyết gắn liền với giải tích toán học, phương pháp đồ thị và thực hành trên thiết bị chuyên dụng:

               QUY TRÌNH HỌC TẬP VÀ THỰC HÀNH
  +--------------------+      +--------------------+      +--------------------+
  |  Lý thuyết giải    |      |  Tính toán đồ thị  |      |  Thực hành thiết bị|
  |  tích & Phương     | ---> |  & Bài tập trắc    | ---> |  LVDAM-EMS &       |
  |  trình đặc tính cơ |      |  nghiệm củng cố    |      |  Dynamometer       |
  +--------------------+      +--------------------+      +--------------------+
  • Phương pháp sư phạm tích hợp: Mỗi bài học đều có cấu trúc mục tiêu rõ ràng (Kiến thức, Kỹ năng, Thái độ), phần diễn giải lý thuyết, các ví dụ công nghệ cụ thể và hệ thống câu hỏi củng cố ngay sau bài học.
  • Phương pháp đồ thị trong tính toán: Hướng dẫn kỹ thuật dựng đường dóng, xác định các điểm chuyển dòng ($I_1, I_2$) trên đặc tính cơ tự nhiên để xác định chính xác trị số các cấp điện trở mở máy mà không cần giải hệ phương trình phức tạp.
  • Bài tập và hệ thống câu hỏi: Cuối mỗi phần và mỗi chương có hệ thống câu hỏi trắc nghiệm kiểm tra kiến thức nhanh (về dấu công suất, dạng đặc tính cơ, các trạng thái hãm) và bài tập tự luận tính toán thông số từ catalog động cơ thực tế.
  • Quy trình thực hành chi tiết: Tài liệu cung cấp bài thực hành hoàn chỉnh khảo sát các trạng thái hoạt động của động cơ DC kích từ độc lập, sử dụng hệ thống trang thiết bị thí nghiệm hiện đại:
    • Bộ thu thập dữ liệu máy tính: DATA ACQUISITION INTERFACE với phần mềm LVDAM-EMS.
    • Máy điện một chiều: DC MOTOR/GENERATOR.
    • Thiết bị đo và tạo tải cơ: DYNAMOMETER (chế độ Dynamometer và Prime Mover).
    • Bộ biến đổi công suất: Bộ cầu Power Thyristors, bộ phát xung Thyristor Firing Unit và cuộn kháng lọc Smoothing Inductors.
    • Bảng biểu mẫu thu thập số liệu (Bảng 2-1: thông số điện áp, dòng điện, tốc độ, mômen; Bảng 2-2: khảo sát chế độ hãm tái sinh với góc mở Thyristor $120^\circ$).
  • Hướng dẫn tự học: Học sinh dựa vào mục tiêu đầu mỗi chương để tự kiểm tra mức độ tiếp thu, tự giải các bài tập xác định tham số và xử lý số liệu vẽ lại đặc tính thực nghiệm từ bảng kết quả đo.

Điểm nổi bật và cập nhật

  • Cập nhật công nghệ điều khiển và bán dẫn: Giáo trình phân tích sự chuyển dịch từ các hệ truyền động truyền thống như hệ Máy phát - Động cơ (F-Đ), Máy điện khuếch đại (MĐKĐ-Đ) sang các hệ truyền động điều khiển bằng thiết bị bán dẫn công suất (hệ Chỉnh lưu - Động cơ CL-Đ dùng Thyristor và hệ biến tần - động cơ xoay chiều không đồng bộ).
  • Liên hệ trực tiếp với cơ cấu công nghệ thực tế: Các dạng tải cơ học và phương trình đặc tính cơ được gắn trực tiếp với các máy công nghiệp điển hình:
    • Cơ cấu tải thế năng: Cần trục, máy nâng, tời nâng cáp (yêu cầu hãm ngược hạ tải).
    • Cơ cấu gia công cắt gọt: Mâm cặp máy tiện, cơ cấu ăn dao, máy bào.
    • Cơ cấu tải chất lỏng/khí: Máy bơm nước, quạt gió, chân vịt tàu thủy.
    • Cơ cấu tải biến đổi theo hành trình hoặc thời gian: Máy nén piston, máy nghiền đá, nghiền quặng, xe điện.
  • Tích hợp công nghệ đo kiểm số hóa: Việc đưa hệ thống thu thập dữ liệu LVDAM-EMS và bộ tải chủ động Dynamometer vào bài thực hành giúp số hóa quá trình đo đạc các tham số điện - cơ, tạo cầu nối trực tiếp giữa lý thuyết giải tích và thông số vận hành thực tế của máy điện.

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên: Tài liệu được thiết kế trực tiếp cho học sinh trình độ Trung cấp nghề Điện công nghiệp (năm thứ 2 hoặc các kỳ học chuyên môn). Ngoài ra, sinh viên cao đẳng ngành Điện - Tự động hóa có thể sử dụng làm tài liệu tham khảo cơ sở về máy điện và truyền động.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các mô đun cơ bản:
    • Mạch điện: Nắm vững định luật Ohm, Kirchhoff, công suất mạch điện một chiều và xoay chiều ba pha.
    • Trang bị điện: Hiểu biết về khí cụ đóng cắt, rơ le, công tắc tơ và sơ đồ điều khiển cơ bản.
    • Máy điện: Nắm vững cấu tạo, từ trường và nguyên lý hoạt động của máy điện một chiều, máy điện không đồng bộ và máy điện đồng bộ.
  • Giảng viên và cán bộ đào tạo: Sử dụng làm căn cứ chuẩn để lập kế hoạch bài giảng, biên soạn ngân hàng đề thi trắc nghiệm - tự luận, và tổ chức hướng dẫn bài thực hành đo kiểm tại xưởng/phòng thí nghiệm máy điện.
  • Kỹ thuật viên tự học và tra cứu: Kỹ thuật viên bảo trì hệ thống điện công nghiệp có thể tra cứu nhanh phương pháp tính điện trở khởi động, các phương thức hãm động cơ và quy trình chọn công suất động cơ theo điều kiện phát nhiệt.

Câu hỏi thường gặp

1. Giáo trình này được biên soạn cho cấp bậc đào tạo nào?

Giáo trình được biên soạn chính thức cho trình độ Trung cấp nghề Điện công nghiệp theo chương trình khung của Trường Trung cấp Giao thông vận tải Nam Định (ban hành kèm Quyết định 316/QĐ-TTCGTVT).

2. Người học cần có kiến thức nền tảng nào trước khi tiếp cận mô đun này?

Học sinh bắt buộc phải hoàn thành các môn học cơ sở: Mạch điện, Trang bị điện và Máy điện để có đủ kiến thức về mạch phân tích, khí cụ đóng cắt và nguyên lý vận hành máy điện.

3. Giáo trình phân loại các trạng thái hãm của động cơ điện như thế nào?

Giáo trình phân loại chi tiết ba trạng thái hãm chính dựa trên cân bằng năng lượng và phân bố góc phần tư:

  • Hãm tái sinh: Động cơ làm việc như máy phát, cơ năng biến thành điện năng trả về lưới ($P_đ < 0, P_c < 0$).
  • Hãm ngược: Xuất hiện khi đưa điện trở phụ lớn vào mạch hoặc đảo cực tính điện áp, điện năng và cơ năng đều chuyển thành tổn thất tiêu tán trên điện trở ($P_đ > 0, P_c < 0$).
  • Hãm động năng: Cắt phần ứng khỏi nguồn và đóng vào điện trở hãm, cơ năng biến thành nhiệt năng tiêu tán ($P_đ = 0, P_c < 0$).

4. Phương pháp tính toán điện trở khởi động trong giáo trình có điểm gì đặc trưng?

Giáo trình sử dụng phương pháp đồ thị kết hợp tỷ số tốc độ $\frac{\Delta N_{T1}}{\Delta N_{TN}} = \frac{R_ư + R_{f1}}{R_ư}$ trên đường đặc tính cơ tự nhiên để xác định chính xác giá trị các cấp điện trở phụ ($R_{f1}, R_{f2}, R_{f3}$) tương ứng với giới hạn dòng chuyển đổi $I_1 = (2 \div 2,5)I_{đm}$ và $I_2 = (1,1 \div 1,3)I_{đm}$.

5. Nội dung thực hành trong giáo trình sử dụng thiết bị và phần mềm gì?

Bài thực hành chương 2 sử dụng phần mềm thu thập dữ liệu máy tính LVDAM-EMS, bộ giao tiếp dữ liệu Data Acquisition Interface, máy đo và tạo tải Dynamometer, bộ nguồn và cầu chỉnh lưu điều khiển Power Thyristors cùng bộ phát xung điều khiển Thyristor Firing Unit.

Kết luận

Giáo trình Truyền động điện (MĐ19) của Trường Trung cấp Giao thông vận tải Nam Định là tài liệu học thuật cơ sở, chuẩn hóa toàn diện các kiến thức về cơ học truyền động, đặc tính làm việc của động cơ điện DC, AC và các phương pháp điều khiển tốc độ trong công nghiệp.

Lộ trình học tập đề xuất theo giáo trình:

  1. Tiếp cận khái niệm cơ học, mômen cản và các góc phần tư làm việc (Bài mở đầu & Chương 1).
  2. Phân tích chi tiết đặc tính cơ, tính toán khởi động, hãm và thực nghiệm đo đạc trên thiết bị LVDAM-EMS (Chương 2).
  3. Nghiên cứu các phương pháp điều khiển và ổn định tốc độ vòng kín (Chương 3 & Chương 4).
  4. Khảo sát quá trình quá độ đặc tính động và tính chọn, kiểm nghiệm công suất động cơ theo nguyên lý phát nhiệt (Chương 5 & Chương 6).

Tài liệu cung cấp nền tảng lý thuyết giải tích kết hợp thực nghiệm, đáp ứng trực tiếp yêu cầu đào tạo kỹ thuật nghề Điện công nghiệp.
